2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

103

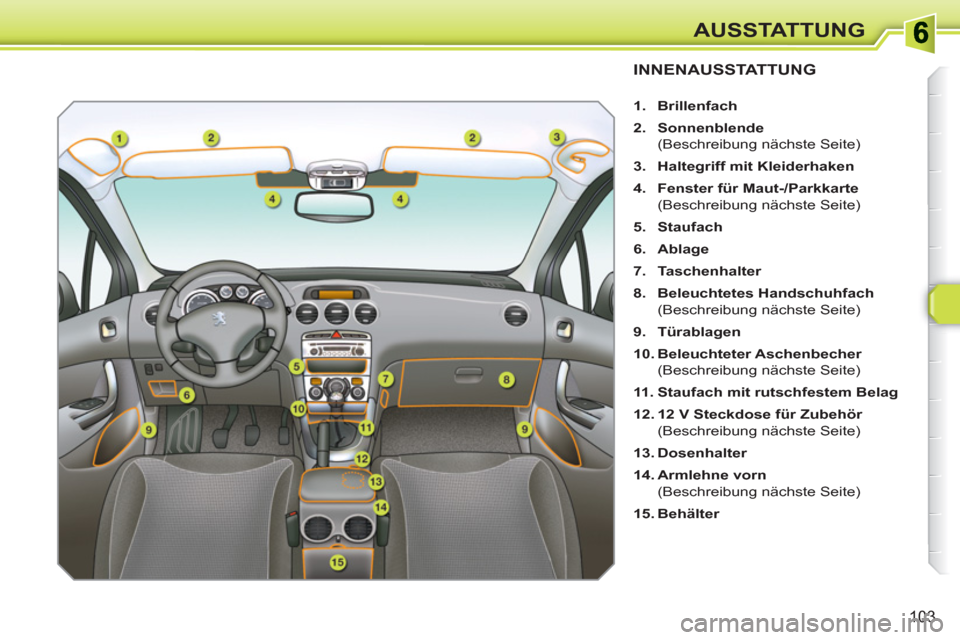

AUSSTATTUNG
INNENAUSSTATTUNG


1.
Brillenfach


2.
Sonnenblende


(Beschreibung nächste Seite)

3.
Haltegriff mit Kleiderhaken


4.
Fenster für Maut-/Parkkarte


(Beschreibung nächste Seite)

5.
Staufach


6.
Ablage


7.
Taschenhalter


8.
Beleuchtetes Handschuhfach


(Beschreibung nächste Seite)

9.
Türablagen


10.
Beleuchteter Aschenbecher


(Beschreibung nächste Seite)

11 .
Staufach mit rutschfestem Belag


12.
12 V Steckdose

f

ür Zubehör


(Beschreibung nächste Seite)

13.
Dosenhalter


14.
Armlehne vorn


(Beschreibung nächste Seite)

15.
Behälter

i
104

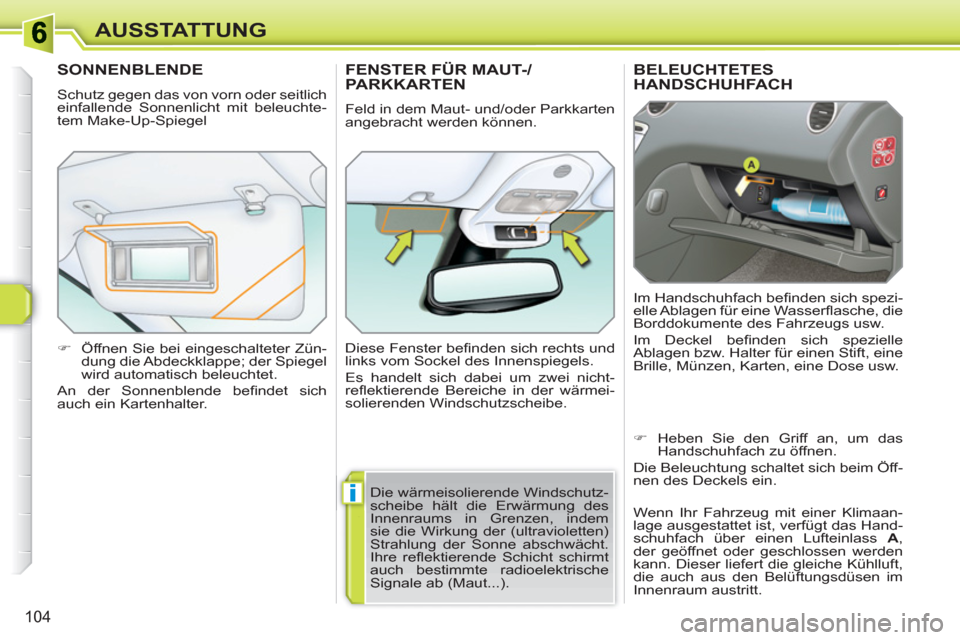

AUSSTATTUNG
BELEUCHTETESHANDSCHUHFACH
Im Handschuhfach befi nden sich spezi-
elle Ablagen für eine Wasserfl asche, die
Borddokumente des Fahrzeugs usw.
Im Deckel befi nden sich spezielle
Ablagen bzw. Halter für einen Stift, eine
Brille, Münzen, Karten, eine Dose usw.
SONNENBLENDE
Schutz gegen das von vorn oder seitlich
einfallende Sonnenlicht mit beleuchte-
tem Make-Up-Spiegel


)
Öffnen Sie bei eingeschalteter Zün-
dung die Abdeckklappe; der Spiegel
wird automatisch beleuchtet.
An der Sonnenblende befi ndet sich
auch ein Kartenhalter.
FENSTER FÜR MAUT-/PARKKARTEN
Feld in dem Maut- und/oder Parkkarten
angebracht werden können.
Diese Fenster befi nden sich rechts und
links vom Sockel des Innenspiegels.
Es handelt sich dabei um zwei nicht-
refl ektierende Bereiche in der wärmei-
solierenden Windschutzscheibe.
Die wärmeisolierende Windschutz-
scheibe hält die Erwärmung des
Innenraums in Grenzen, indem
sie die Wirkung der (ultravioletten)
Strahlung der Sonne abschwächt.
Ihre refl ektierende Schicht schirmt
auch bestimmte radioelektrische
Signale ab (Maut...).

)
Heben Sie den Griff an, um das
Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öff-
nen des Deckels ein.
Wenn Ihr Fahrzeug mit einer Klimaan-
lage ausgestattet ist, verfügt das Hand-
schuhfach über einen Lufteinlass A
,
der geöffnet oder geschlossen werden
kann. Dieser liefert die gleiche Kühlluft,
die auch aus den Belüftungsdüsen im
Innenraum austritt.

105
AUSSTATTUNG
12 V STECKDOSE FÜR ZUBEHÖR


)
Um ein Zubehörteil mit 12 V Betriebsspannung
(maximale Leistung: 120 W) anzuschließen,
entfernen Sie die Verschlusskappe und
verwenden Sie einen geeigneten Adapter.
BELEUCHTETER ASCHENBECHER



)
Ziehen Sie an dem Schub, um an den
Aschenbecher zu gelangen.

)
Um den Aschenbecher zu entleeren,
drücken Sie nach dem Öffnen auf die
Sperrfeder und ziehen Sie ihn heraus.

TASCHENHALTER



)
Drücken Sie unten auf den Haken,
um ihn auszuklappen.

)
Hängen Sie die Tasche am Träger
daran auf.
WIP PLUG - USB-GERÄT


Eine Anschlusseinheit, die aus einer
USB-Schnittstelle besteht, befi ndet sich
in der Armlehne vorn.
An ihr lässt sich ein tragbares Gerät,
z.B. ein iPod
® 5. Generation oder höher
oder ein USB-Stick anschließen.
Sie liest die Audiodateien (mp3, ogg,
wma, wav...), die auf Ihr Autoradio über-
tragen werden, um diese über die Laut-
sprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder
über die Betätigungen am Lenkrad oder
über das Bedienteil des Autoradios
steuern und diese in der Multifunktions-
anzeige anzeigen lassen.

Während sich das Gerät in Anwendung
befi ndet, wird es automatisch geladen.

Ausführlichere Informationen zur Be-
nutzung dieses Geräts fi nden Sie unter
"WIP Com 3D" bzw. "WIP Sound" im
Abschnitt "Audio und Telematik".

106
AUSSTATTUNG
ARMLEHNE VORN
Komfortzubehör und Staumöglichkeit
für Fahrer und Beifahrer.
Der Deckel der Armlehne lässt sich in
Höhe und Länge verstellen, um den
Sitzkomfort zu erhöhen.

Höhenverstellung



)
Heben Sie den Deckel bis zur
gewünschten Höhe an (tief, mittel
oder hoch).

)
Zum Absenken bringen Sie ihn in die
höchste Position, heben ihn leicht
an und lassen ihn dann herunter,
indem Sie ihn bis zum Erreichen der
tiefsten Position mitführen.


Staufach hinten an der vorderen Armleh-
ne für die Insassen auf den Rücksitzen.


)
Um den Behälter zu leeren,
drücken Sie nach dem Öffnen auf
die Sperrfeder und ziehen Sie ihn
heraus.


Staufach

Das Staufach in der Armlehne fasst bis
zu 6 CDs.


)
Heben Sie den Hebel 1
an.

)
Ziehen Sie den Deckel ganz hoch.



Längsverstellung



)
Schieben Sie ihn ganz nach vorn
oder nach hinten.

!
!
107

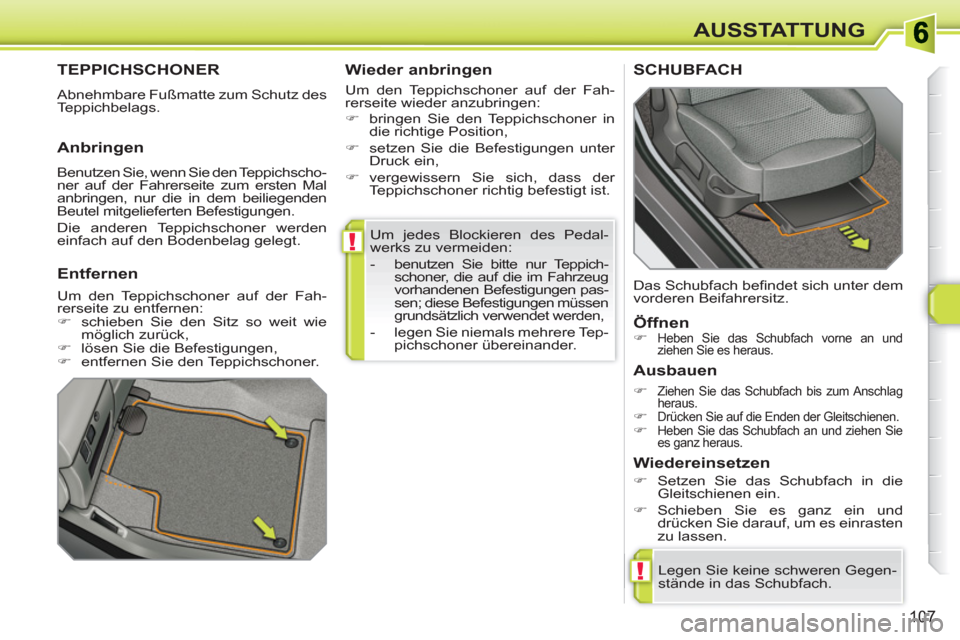

AUSSTATTUNG
Um jedes Blockieren des Pedal-
werks zu vermeiden:


- benutzen Sie bitte nur Teppich-
schoner, die auf die im Fahrzeug
vorhandenen Befestigungen pas-
sen; diese Befestigungen müssen
grundsätzlich verwendet werden,

- legen Sie niemals mehrere Tep-
pichschoner übereinander.

TEPPICHSCHONER

Abnehmbare Fußmatte zum Schutz des
Teppichbelags.

Wieder anbringen

Um den Teppichschoner auf der Fah-
rerseite wieder anzubringen:


)
bringen Sie den Teppichschoner in
die richtige Position,

)
setzen Sie die Befestigungen unter
Druck ein,

)
vergewissern Sie sich, dass der
Teppichschoner richtig befestigt ist.


Anbringen

Benutzen Sie, wenn Sie den Teppichscho-
ner auf der Fahrerseite zum ersten Mal
anbringen, nur die in dem beiliegenden
Beutel mitgelieferten Befestigungen.
Die anderen Teppichschoner werden
einfach auf den Bodenbelag gelegt.


Entfernen

Um den Teppichschoner auf der Fah-
rerseite zu entfernen:


)
schieben Sie den Sitz so weit wie
möglich zurück,

)
lösen Sie die Befestigungen,

)
entfernen Sie den Teppichschoner.

SCHUBFACH

Öffnen



)
Heben Sie das Schubfach vorne an und
ziehen Sie es heraus.


Legen Sie keine schweren Gegen-
stände in das Schubfach.


Ausbauen


)
Ziehen Sie das Schubfach bis zum Anschlag
heraus.

)
Drücken Sie auf die Enden der Gleitschienen.
)
Heben Sie das Schubfach an und ziehen Sie
es ganz heraus.



Wiedereinsetzen



)
Setzen Sie das Schubfach in die
Gleitschienen ein.

)
Schieben Sie es ganz ein und
drücken Sie darauf, um es einrasten
zu lassen. Das Schubfach befi ndet sich unter dem
vorderen Beifahrersitz.

!
108

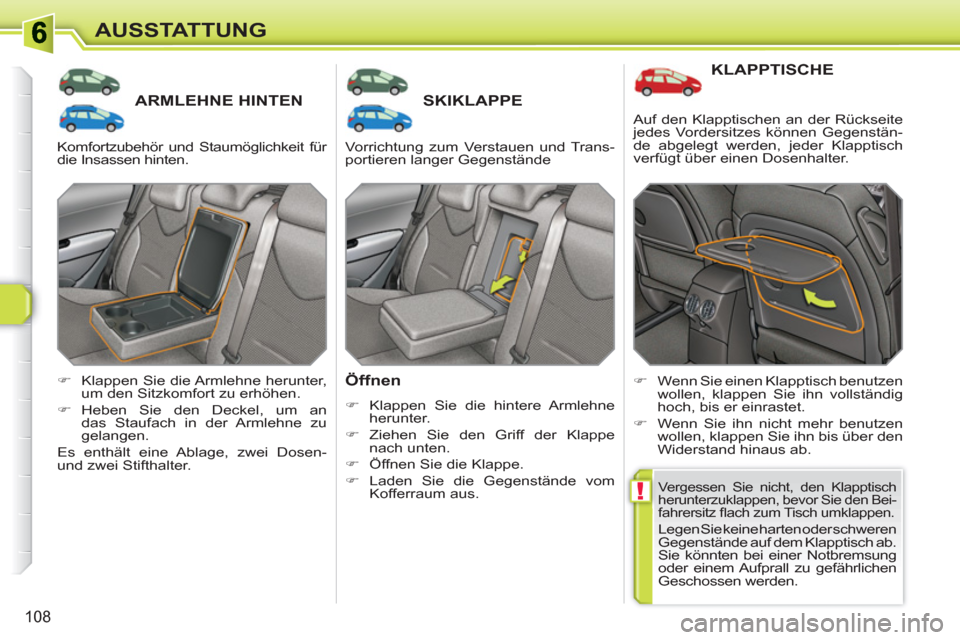

AUSSTATTUNG
ARMLEHNE HINTENSKIKLAPPE

Öffnen



)
Klappen Sie die hintere Armlehne
herunter.

)
Ziehen Sie den Griff der Klappe
nach unten.

)
Öffnen Sie die Klappe.

)
Laden Sie die Gegenstände vom
Kofferraum aus.


)
Klappen Sie die Armlehne herunter,
um den Sitzkomfort zu erhöhen.

)
Heben Sie den Deckel, um an
das Staufach in der Armlehne zu
gelangen.
Es enthält eine Ablage, zwei Dosen-
und zwei Stifthalter.
KLAPPTISCHE


)
Wenn Sie einen Klapptisch benutzen
wollen, klappen Sie ihn vollständig
hoch, bis er einrastet.

)
Wenn Sie ihn nicht mehr benutzen
wollen, klappen Sie ihn bis über den
Widerstand hinaus ab.

Vergessen Sie nicht, den Klapptisch
herunterzuklappen, bevor Sie den Bei-
fahrersitz fl ach zum Tisch umklappen.

Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Sie könnten bei einer Notbremsung
oder einem Aufprall zu gefährlichen
Geschossen werden. Komfortzubehör und Staumöglichkeit für
die Insassen hinten. Vorrichtung zum Verstauen und Trans-
portieren langer Gegenstände Auf den Klapptischen an der Rückseite
jedes Vordersitzes können Gegenstän-
de abgelegt werden, jeder Klapptisch
verfügt über einen Dosenhalter.

109

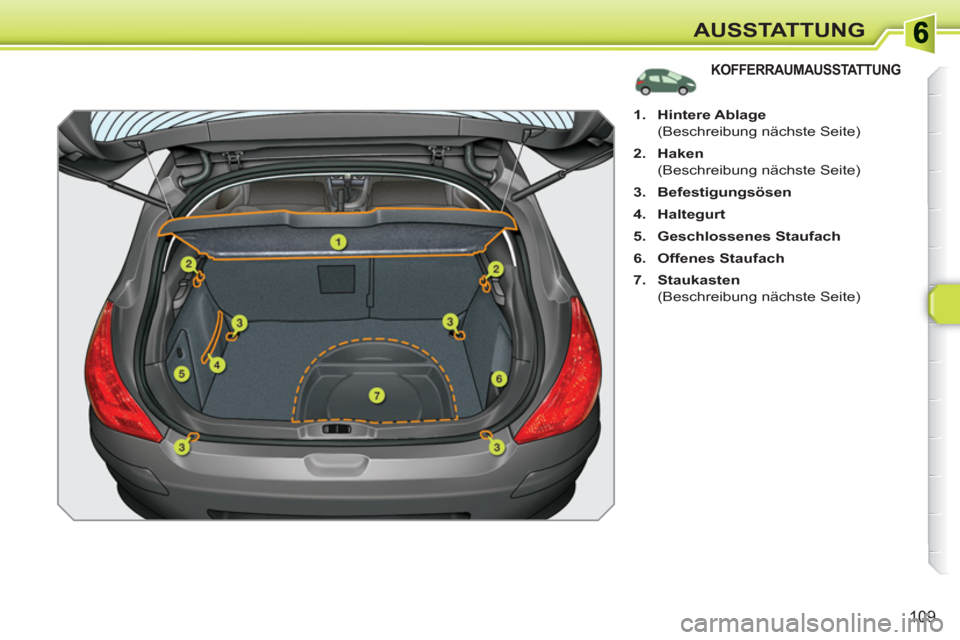

AUSSTATTUNG
KOFFERRAUMAUSSTATTUNG



1.
Hintere Ablage


(Beschreibung nächste Seite)

2.
Haken


(Beschreibung nächste Seite)

3.
Befestigungsösen


4.
Haltegurt


5.
Geschlossenes Staufach


6.
Offenes Staufach


7.
Staukasten


(Beschreibung nächste Seite)

i
110

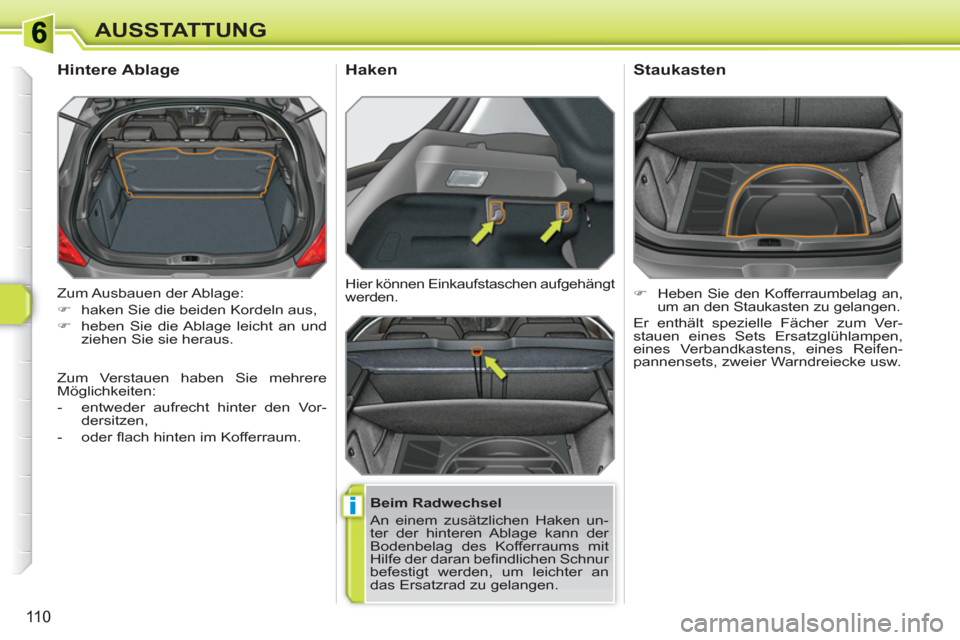

AUSSTATTUNG
Zum Ausbauen der Ablage:


)
haken Sie die beiden Kordeln aus,

)
heben Sie die Ablage leicht an und
ziehen Sie sie heraus.







Hintere Ablage


Beim Radwechsel
An einem zusätzlichen Haken un-
ter der hinteren Ablage kann der
Bodenbelag des Kofferraums mit
Hilfe der daran befi ndlichen Schnur
befestigt werden, um leichter an
das Ersatzrad zu gelangen. Hier können Einkaufstaschen aufgehängt
werden.

Haken

Zum Verstauen haben Sie mehrere
Möglichkeiten:


- entweder aufrecht hinter den Vor-
dersitzen,

- oder fl ach hinten im Kofferraum.


)
Heben Sie den Kofferraumbelag an,
um an den Staukasten zu gelangen.
Er enthält spezielle Fächer zum Ver-
stauen eines Sets Ersatzglühlampen,
eines Verbandkastens, eines Reifen-
pannensets, zweier Warndreiecke usw.







Staukasten
