2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

i
i
135
SICHERHEIT

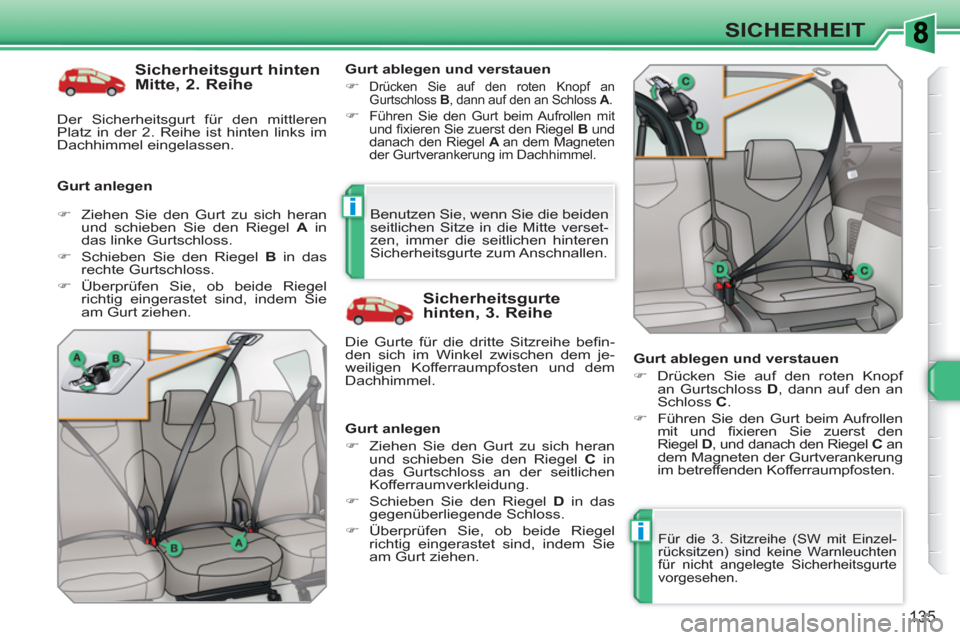

Sicherheitsgurt hinten
Mitte, 2. Reihe

Gurt anlegen
Gurt ablegen und verstauen


)

Drücken Sie auf den roten Knopf an
Gurtschloss B
, dann auf den an Schloss A
.


)
Führen Sie den Gurt beim Aufrollen mit
und fi xieren Sie zuerst den Riegel B
und
danach den Riegel A
an dem Magneten
der Gurtverankerung im Dachhimmel.



Sicherheitsgurte
hinten, 3. Reihe

Gurt anlegen


)
Ziehen Sie den Gurt zu sich heran
und schieben Sie den Riegel C
in
das Gurtschloss an der seitlichen
Kofferraumverkleidung.

)
Schieben Sie den Riegel D
in das
gegenüberliegende Schloss.

)
Überprüfen Sie, ob beide Riegel
richtig eingerastet sind, indem Sie
am Gurt ziehen.


)
Ziehen Sie den Gurt zu sich heran
und schieben Sie den Riegel A
in
das linke Gurtschloss.

)
Schieben Sie den Riegel B
in das
rechte Gurtschloss.

)
Überprüfen Sie, ob beide Riegel
richtig eingerastet sind, indem Sie
am Gurt ziehen.

Die Gurte für die dritte Sitzreihe befi n-
den sich im Winkel zwischen dem je-
weiligen Kofferraumpfosten und dem
Dachhimmel. Benutzen Sie, wenn Sie die beiden
seitlichen Sitze in die Mitte verset-
zen, immer die seitlichen hinteren
Sicherheitsgurte zum Anschnallen.

Gurt ablegen und verstauen


)
Drücken Sie auf den roten Knopf
an Gurtschloss D
, dann auf den an
Schloss C
.

)
Führen Sie den Gurt beim Aufrollen
mit und fi xieren Sie zuerst den Riegel D
, und danach den Riegel C
an dem Magneten der Gurtverankerung
im betreffenden Kofferraumpfosten.

Der Sicherheitsgurt für den mittleren
Platz in der 2. Reihe ist hinten links im
Dachhimmel eingelassen.
Für die 3. Sitzreihe (SW mit Einzel-
rücksitzen) sind keine Warnleuchten
für nicht angelegte Sicherheitsgurte
vorgesehen.

i
136
SICHERHEIT

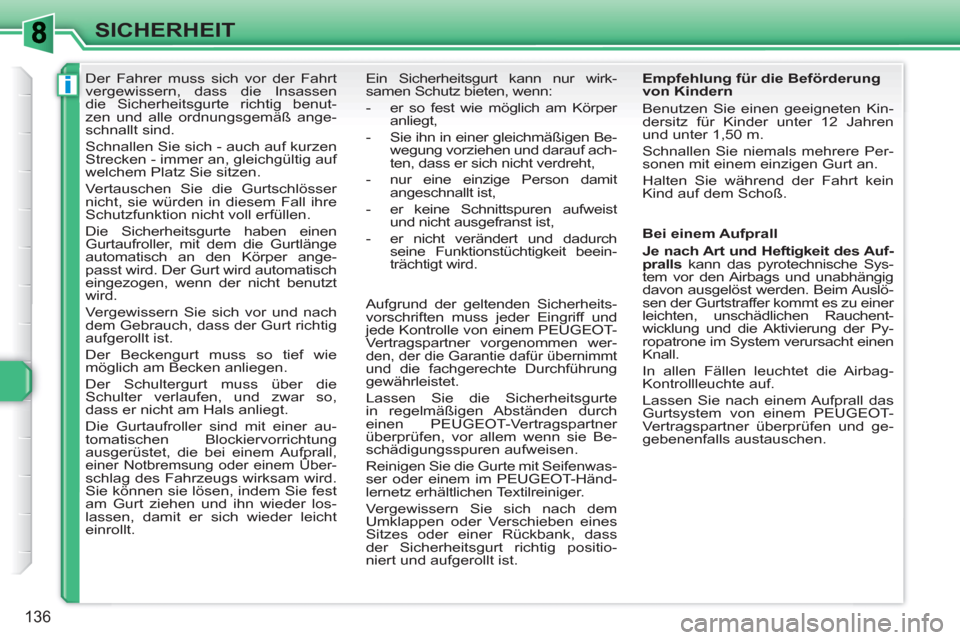

Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen
die Sicherheitsgurte richtig benut-
zen und alle ordnungsgemäß ange-
schnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Vertauschen Sie die Gurtschlösser
nicht, sie würden in diesem Fall ihre
Schutzfunktion nicht voll erfüllen.
Die Sicherheitsgurte haben einen
Gurtaufroller, mit dem die Gurtlänge
automatisch an den Körper ange-
passt wird. Der Gurt wird automatisch
eingezogen, wenn der nicht benutzt
wird.
Vergewissern Sie sich vor und nach
dem Gebrauch, dass der Gurt richtig
aufgerollt ist.
Der Beckengurt muss so tief wie
möglich am Becken anliegen.
Der Schultergurt muss über die
Schulter verlaufen, und zwar so,
dass er nicht am Hals anliegt.
Die Gurtaufroller sind mit einer au-
tomatischen Blockiervorrichtung
ausgerüstet, die bei einem Aufprall,
einer Notbremsung oder einem Über-schlag des Fahrzeugs wirksam wird.
Sie können sie lösen, indem Sie fest
am Gurt ziehen und ihn wieder los-
lassen, damit er sich wieder leicht
einrollt. Ein Sicherheitsgurt kann nur wirk-
samen Schutz bieten, wenn:


- er so fest wie möglich am Körper
anliegt,

- Sie ihn in einer gleichmäßigen Be-
wegung vorziehen und darauf ach-
ten, dass er sich nicht verdreht,

- nur eine einzige Person damit
angeschnallt ist,

- er keine Schnittspuren aufweist
und nicht ausgefranst ist,

- er nicht verändert und dadurch
seine Funktionstüchtigkeit beein-
trächtigt wird.
Aufgrund der geltenden Sicherheits-
vorschriften muss jeder Eingriff und
jede Kontrolle von einem PEUGEOT-
Vertragspartner vorgenommen wer-
den, der die Garantie dafür übernimmt und die fachgerechte Durchführung
gewährleistet.
Lassen Sie die Sicherheitsgurte
in regelmäßigen Abständen durch
einen PEUGEOT-Vertragspartner
überprüfen, vor allem wenn sie Be-
schädigungsspuren aufweisen.
Reinigen Sie die Gurte mit Seifenwas-
ser oder einem im PEUGEOT-Händ-
lernetz erhältlichen Textilreiniger.
Vergewissern Sie sich nach dem
Umklappen oder Verschieben eines
Sitzes oder einer Rückbank, dass
der Sicherheitsgurt richtig positio-
niert und aufgerollt ist.
Empfehlung für die Beförderung
von Kindern
Benutzen Sie einen geeigneten Kin-
dersitz für Kinder unter 12 Jahren
und unter 1,50 m.
Schnallen Sie niemals mehrere Per-
sonen mit einem einzigen Gurt an.
Halten Sie während der Fahrt kein
Kind auf dem Schoß.

Bei einem Aufprall

Je nach Art und Heftigkeit des Auf-
pralls
kann das pyrotechnische Sys-
tem vor den Airbags und unabhängig
davon ausgelöst werden. Beim Auslö-
sen der Gurtstraffer kommt es zu einer
leichten, unschädlichen Rauchent-
wicklung und die Aktivierung der Py-
ropatrone im System verursacht einen
Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das
Gurtsystem von einem PEUGEOT-
Vertragspartner überprüfen und ge-
gebenenfalls austauschen.

i
!
137
SICHERHEIT

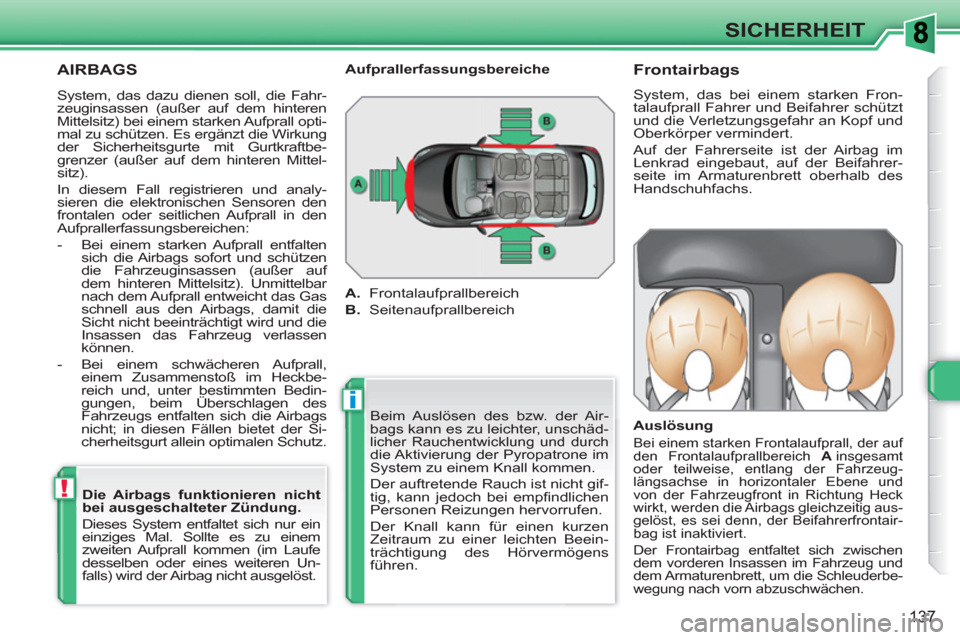

AIRBAGS

Beim Auslösen des bzw. der Air-
bags kann es zu leichter, unschäd-
licher Rauchentwicklung und durch die Aktivierung der Pyropatrone im
System zu einem Knall kommen.
Der auftretende Rauch ist nicht gif-
tig, kann jedoch bei empfi ndlichen
Personen Reizungen hervorrufen.
Der Knall kann für einen kurzen
Zeitraum zu einer leichten Beein-
trächtigung des Hörvermögens
führen.

















Frontairbags

System, das bei einem starken Fron-
talaufprall Fahrer und Beifahrer schützt
und die Verletzungsgefahr an Kopf und
Oberkörper vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrer-
seite im Armaturenbrett oberhalb des
Handschuhfachs.

Auslösung

Bei einem starken Frontalaufprall, der auf
den Frontalaufprallbereich A
insgesamt
oder teilweise, entlang der Fahrzeug-
längsachse in horizontaler Ebene und
von der Fahrzeugfront in Richtung Heck
wirkt, werden die Airbags gleichzeitig aus-
gelöst, es sei denn, der Beifahrerfrontair-
bag ist inaktiviert.
Der Frontairbag entfaltet sich zwischen
dem vorderen Insassen im Fahrzeug und
dem Armaturenbrett, um die Schleuderbe-
wegung nach vorn abzuschwächen.


Aufprallerfassungsbereiche


A.
Frontalaufprallbereich

B.
Seitenaufprallbereich

Die Airbags funktionieren nicht
bei ausgeschalteter Zündung.

Dieses System entfaltet sich nur ein
einziges Mal. Sollte es zu einem
zweiten Aufprall kommen (im Laufe
desselben oder eines weiteren Un-
falls) wird der Airbag nicht ausgelöst.
System, das dazu dienen soll, die Fahr-
zeuginsassen (außer auf dem hinteren
Mittelsitz) bei einem starken Aufprall opti-
mal zu schützen. Es ergänzt die Wirkung
der Sicherheitsgurte mit Gurtkraftbe-
grenzer (außer auf dem hinteren Mittel-
sitz).
In diesem Fall registrieren und analy-
sieren die elektronischen Sensoren den
frontalen oder seitlichen Aufprall in den
Aufprallerfassungsbereichen:


- Bei einem starken Aufprall entfalten
sich die Airbags sofort und schützen
die Fahrzeuginsassen (außer auf
dem hinteren Mittelsitz). Unmittelbar
nach dem Aufprall entweicht das Gas
schnell aus den Airbags, damit die
Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen
können.

- Bei einem schwächeren Aufprall,
einem Zusammenstoß im Heckbe-
reich und, unter bestimmten Bedin-
gungen, beim Überschlagen des
Fahrzeugs entfalten sich die Airbags
nicht; in diesen Fällen bietet der Si-
cherheitsgurt allein optimalen Schutz.

!
!
138
SICHERHEIT
Wenn mindestens eine der beiden
Airbag-Kontrollleuchten ununterbro-
chen leuchtet, bauen Sie bitte keinen
Kindersitz auf dem Beifahrersitz ein.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händler-
netzes überprüfen.


Funktionsstörung

Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit
einem akustischen Warnsignal und
einer Meldung auf dem Multifunkti-
onsbildschirm aufl euchtet, wenden
Sie sich bitte an das PEUGEOT-Händler-
netz, um das System überprüfen zu lassen.
Die Airbags werden bei einem starken Auf-
prall möglicherweise nicht mehr ausgelöst.

Knieairbag *

System, das bei einem heftigen Frontal-
aufprall die Knie des Fahrers schützt.
Dieser Airbag ist im Armaturenbrett unter
der Lenksäule eingebaut.

Aktivierung
Er wird gleichzeitig mit den Frontairbags
ausgelöst.
Reaktivierung
Drehen Sie, sobald Sie den Kinder-
sitz entfernen, den Schalter wieder auf
"ON"
, um den Airbag erneut zu aktivie-
ren und die Sicherheit des Beifahrers
bei einem Aufprall zu gewährleisten.
Bei eingeschalteter Zündung
leuchtet diese Kontrollleuchte
in der Anzeige für die Kontroll-
leuchten der Sicherheitsgurte
und des Beifahrerairbags etwa eine Mi-
nute lang auf, wenn der Beifahrerairbag
aktiviert ist. Um die Sicherheit Ihres Kindes zu
gewährleisten, inaktivieren Sie bitte
grundsätzlich den Beifahrerairbag,
wenn Sie einen Kindersitz entge-
gen der Fahrtrichtung auf dem Bei-
fahrersitz einbauen.
Andernfalls könnte das Kind schwe-
re oder sogar tödliche Verletzungen
beim Entfalten des Airbags erleiden.

Je nach Version leuchtet diese
Kontrollleuchte bei eingeschal-
teter Zündung und solange der
Beifahrerairbag inaktiviert ist,
entweder im Kombiinstrument oder in der
Anzeige für die Kontrollleuchten der Si-
cherheitsgurte und des Beifahrerairbags.
Wenn diese Kontrollleuchte
blinkt, wenden Sie sich bitte an
das PEUGEOT-Händlernetz. Der
Beifahrerairbag wird bei einem
starken Aufprall möglicherweise
nicht mehr ausgelöst.

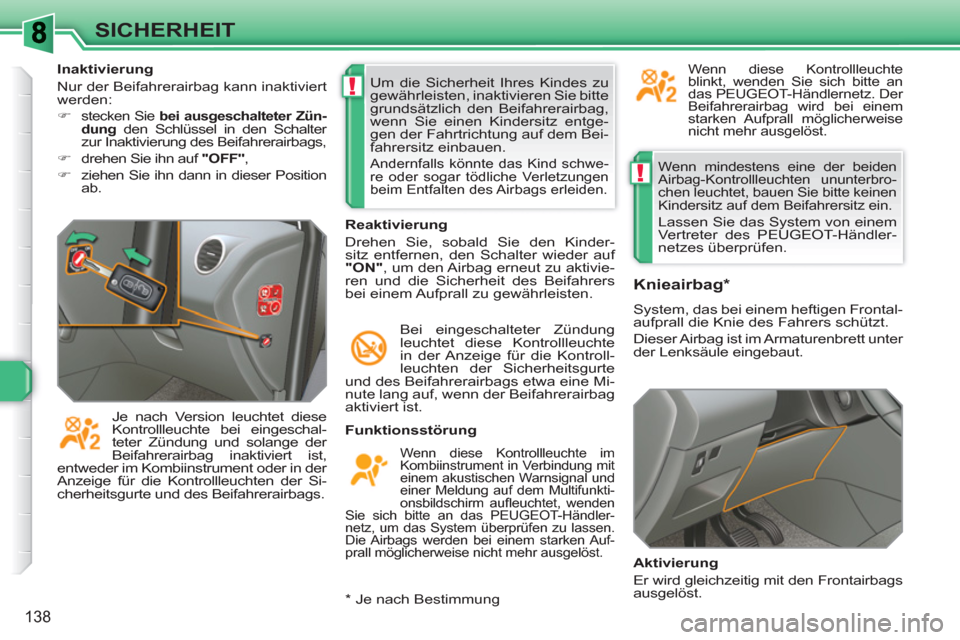

Inaktivierung
Nur der Beifahrerairbag kann inaktiviert
werden:

)
stecken Sie bei ausgeschalteter Zün-
dung den Schlüssel in den Schalter
zur Inaktivierung des Beifahrerairbags,

)
drehen Sie ihn auf "OFF"
,

)
ziehen Sie ihn dann in dieser Position
ab.


* Je nach Bestimmung

!
139
SICHERHEIT

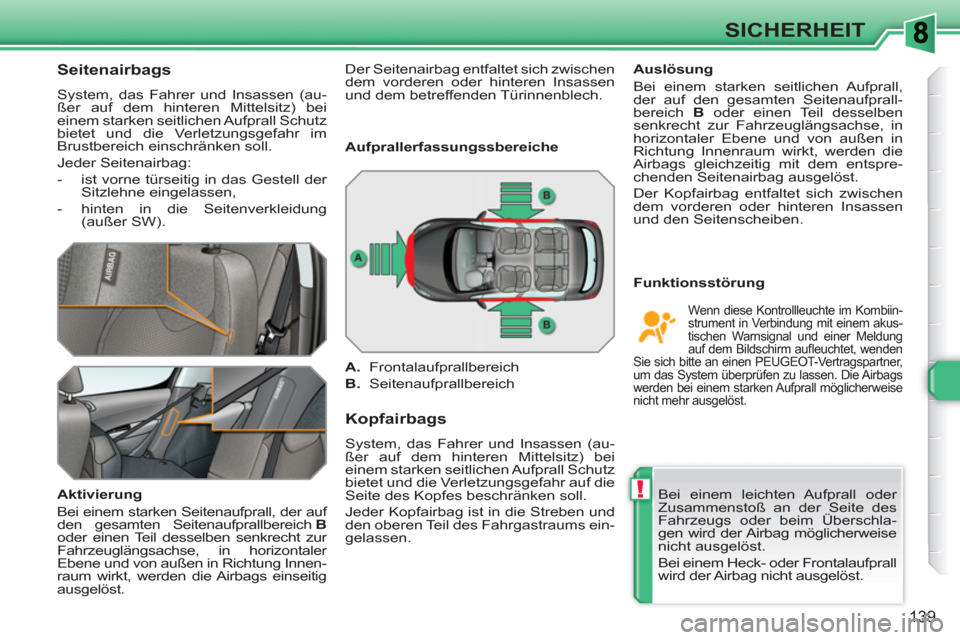

Seitenairbags

System, das Fahrer und Insassen (au-
ßer auf dem hinteren Mittelsitz) bei
einem starken seitlichen Aufprall Schutz
bietet und die Verletzungsgefahr im
Brustbereich einschränken soll.
Jeder Seitenairbag:


- ist vorne türseitig in das Gestell der
Sitzlehne eingelassen,

- hinten in die Seitenverkleidung
(außer SW).

Aktivierung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich B

oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler
Ebene und von außen in Richtung Innen-
raum wirkt, werden die Airbags einseitig
ausgelöst.






Kopfairbags

System, das Fahrer und Insassen (au-
ßer auf dem hinteren Mittelsitz) bei
einem starken seitlichen Aufprall Schutz
bietet und die Verletzungsgefahr auf die
Seite des Kopfes beschränken soll.
Jeder Kopfairbag ist in die Streben und
den oberen Teil des Fahrgastraums ein-
gelassen.
Funktionsstörung
Auslösung
Bei einem starken seitlichen Aufprall,
der auf den gesamten Seitenaufprall-
bereich B
oder einen Teil desselben
senkrecht zur Fahrzeuglängsachse, in
horizontaler Ebene und von außen in
Richtung Innenraum wirkt, werden die
Airbags gleichzeitig mit dem entspre-
chenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen
dem vorderen oder hinteren Insassen
und den Seitenscheiben.
Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des
Fahrzeugs oder beim Überschla-
gen wird der Airbag möglicherweise
nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall
wird der Airbag nicht ausgelöst.

Aufprallerfassungssbereiche


A.
Frontalaufprallbereich

B.
Seitenaufprallbereich



Wenn diese Kontrollleuchte im Kombiin-
strument in Verbindung mit einem akus-
tischen Warnsignal und einer Meldung
auf dem Bildschirm aufl euchtet, wenden
Sie sich bitte an einen PEUGEOT-Vertragspartner,
um das System überprüfen zu lassen. Die Airbags
werden bei einem starken Aufprall möglicherweise
nicht mehr ausgelöst.
Der Seitenairbag entfaltet sich zwischen
dem vorderen oder hinteren Insassen
und dem betreffenden Türinnenblech.

!
140
SICHERHEIT

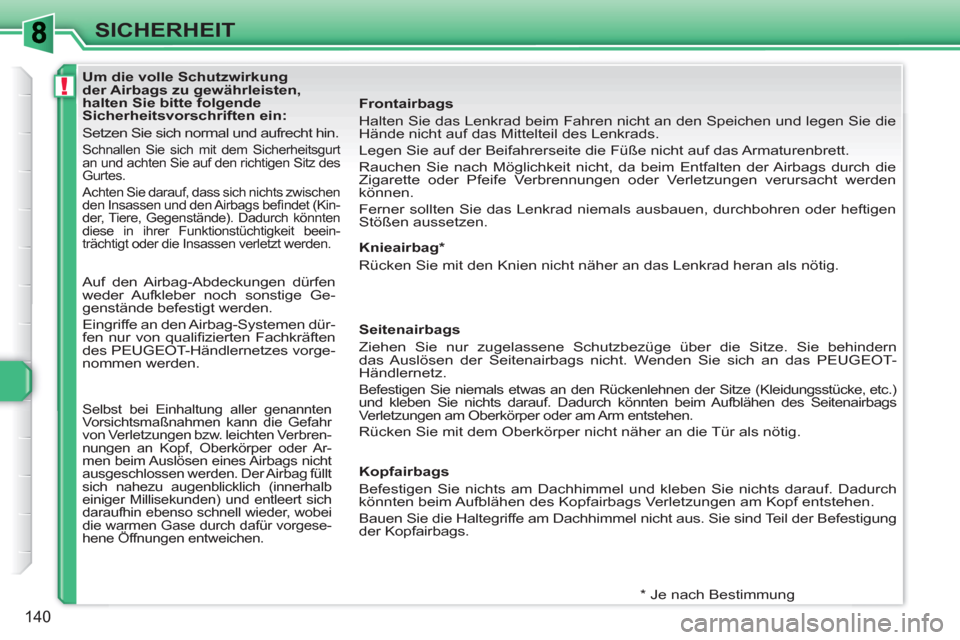

Um die volle Schutzwirkung
der Airbags zu gewährleisten,
halten Sie bitte folgende
Sicherheitsvorschriften ein:
Setzen Sie sich normal und aufrecht hin.

Schnallen Sie sich mit dem Sicherheitsgurt
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befi ndet (Kin-
der, Tiere, Gegenstände). Dadurch könnten
diese in ihrer Funktionstüchtigkeit beein-
trächtigt oder die Insassen verletzt werden.

Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die
Hände nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht, da beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden
können.
Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen
Stößen aussetzen.


*
Je nach Bestimmung






Knieairbag *
Rücken Sie mit den Knien nicht näher an das Lenkrad heran als nötig.



Seitenairbags
Ziehen Sie nur zugelassene Schutzbezüge über die Sitze. Sie behindern
das Auslösen der Seitenairbags nicht. Wenden Sie sich an das PEUGEOT-
Händlernetz.
Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten beim Aufblähen des Seitenairbags
Verletzungen am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.

Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch
könnten beim Aufblähen des Kopfairbags Verletzungen am Kopf entstehen.
Bauen Sie die Haltegriffe am Dachhimmel nicht aus. Sie sind Teil der Befestigung
der Kopfairbags.


Auf den Airbag-Abdeckungen dürfen
weder Aufkleber noch sonstige Ge-
genstände befestigt werden.
Eingriffe an den Airbag-Systemen dür-
fen nur von qualifi zierten Fachkräften
des PEUGEOT-Händlernetzes vorge-
nommen werden.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr
von Verletzungen bzw. leichten Verbren-
nungen an Kopf, Oberkörper oder Ar-
men beim Auslösen eines Airbags nicht
ausgeschlossen werden. Der Airbag füllt
sich nahezu augenblicklich (innerhalb
einiger Millisekunden) und entleert sich
daraufhin ebenso schnell wieder, wobei
die warmen Gase durch dafür vorgese-
hene Öffnungen entweichen.

!
i
!
141
FAHRBETRIEB
Schlagen Sie beim Parken am
Hang die Räder zum Blockieren in
Richtung Bordstein ein, ziehen Sie
die Feststellbremse an und legen
Sie einen Gang ein.

FESTSTELLBREMSE


Feststellbremse anziehen


)
Ziehen Sie den Feststellbremshebel
bis zum Anschlag an, damit das
Fahrzeug nicht wegrollen kann.
Ein Aufl euchten dieser Kontroll-
leuchte und der STOP
-Leuchte
während der Fahrt, verbunden
mit einem akustischen Signal
und einer Meldung auf dem Multifunk-
tionsbildschirm, weist darauf hin, dass
die Feststellbremse noch angezogen ist
oder nicht richtig gelöst wurde.
Feststellbremse lösen


)

Ziehen Sie leicht am Feststellbremshebel,
drücken Sie auf den Entriegelungsknopf
und drücken Sie den Feststellbremshebel
ganz nach unten.
MECHANISCHESSECHSGANGGETRIEBE

Stellen Sie sicherheitshalber und
damit der Motor leichter anspringt:


- den Schalthebel immer in den
Leerlauf

- und treten Sie die Kupplung.
Legen Sie den Rückwärtsgang nur
ein, wenn das Fahrzeug steht und
der Motor im Leerlauf dreht.

Einlegen des Rückwärtsgangs



)
Heben Sie den Ring unter dem
Schalthebelknopf an und schieben
Sie den Schalthebel nach links und
dann nach vorn.

i
142
FAHRBETRIEB

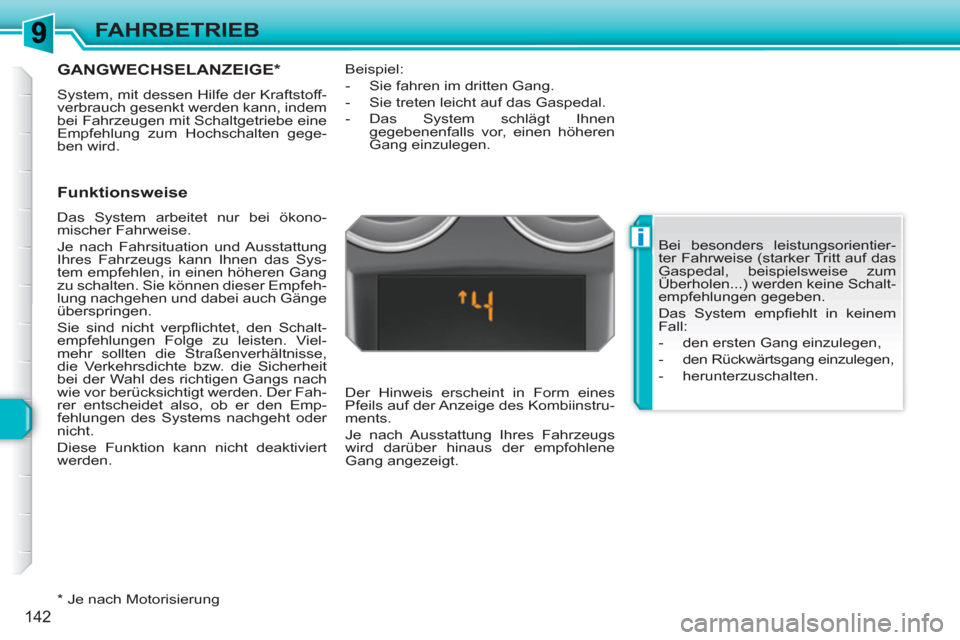

GANGWECHSELANZEIGE *

System, mit dessen Hilfe der Kraftstoff-
verbrauch gesenkt werden kann, indem
bei Fahrzeugen mit Schaltgetriebe eine
Empfehlung zum Hochschalten gege-
ben wird.

Funktionsweise

Das System arbeitet nur bei ökono-
mischer Fahrweise.
Je nach Fahrsituation und Ausstattung
Ihres Fahrzeugs kann Ihnen das Sys-
tem empfehlen, in einen höheren Gang
zu schalten. Sie können dieser Empfeh-
lung nachgehen und dabei auch Gänge
überspringen.
Sie sind nicht verpfl ichtet, den Schalt-
empfehlungen Folge zu leisten. Viel-
mehr sollten die Straßenverhältnisse,
die Verkehrsdichte bzw. die Sicherheit
bei der Wahl des richtigen Gangs nach
wie vor berücksichtigt werden. Der Fah-
rer entscheidet also, ob er den Emp-
fehlungen des Systems nachgeht oder
nicht.
Diese Funktion kann nicht deaktiviert
werden.

*
Je nach Motorisierung
Beispiel:


- Sie fahren im dritten Gang.

- Sie treten leicht auf das Gaspedal.

- Das System schlägt Ihnen
gegebenenfalls vor, einen höheren
Gang einzulegen.

Der Hinweis erscheint in Form eines
Pfeils auf der Anzeige des Kombiinstru-
ments.
Je nach Ausstattung Ihres Fahrzeugs
wird darüber hinaus der empfohlene
Gang angezeigt.
Bei besonders leistungsorientier-
ter Fahrweise (starker Tritt auf das
Gaspedal, beispielsweise zum
Überholen...) werden keine Schalt-
empfehlungen gegeben.
Das System empfi ehlt in keinem
Fall:


- den ersten Gang einzulegen,

- den Rückwärtsgang einzulegen,

- herunterzuschalten.
