2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

1

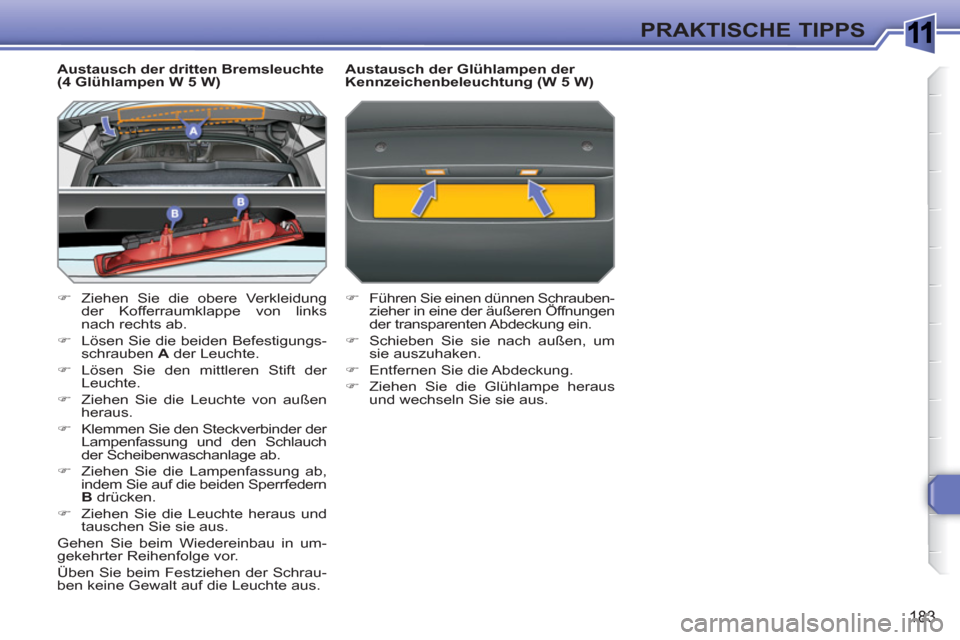

183
PRAKTISCHE TIPPS

Austausch der dritten Bremsleuchte
(4 Glühlampen W 5 W)


)
Ziehen Sie die obere Verkleidung
der Kofferraumklappe von links
nach rechts ab.

)
Lösen Sie die beiden Befestigungs-
schrauben A
der Leuchte.

)
Lösen Sie den mittleren Stift der
Leuchte.

)
Ziehen Sie die Leuchte von außen
heraus.

)
Klemmen Sie den Steckverbinder der
Lampenfassung und den Schlauch
der Scheibenwaschanlage ab.

)
Ziehen Sie die Lampenfassung ab,
indem Sie auf die beiden Sperrfedern
B
drücken.

)
Ziehen Sie die Leuchte heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Schrau-
ben keine Gewalt auf die Leuchte aus.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)


)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

)
Schieben Sie sie nach außen, um
sie auszuhaken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.

1

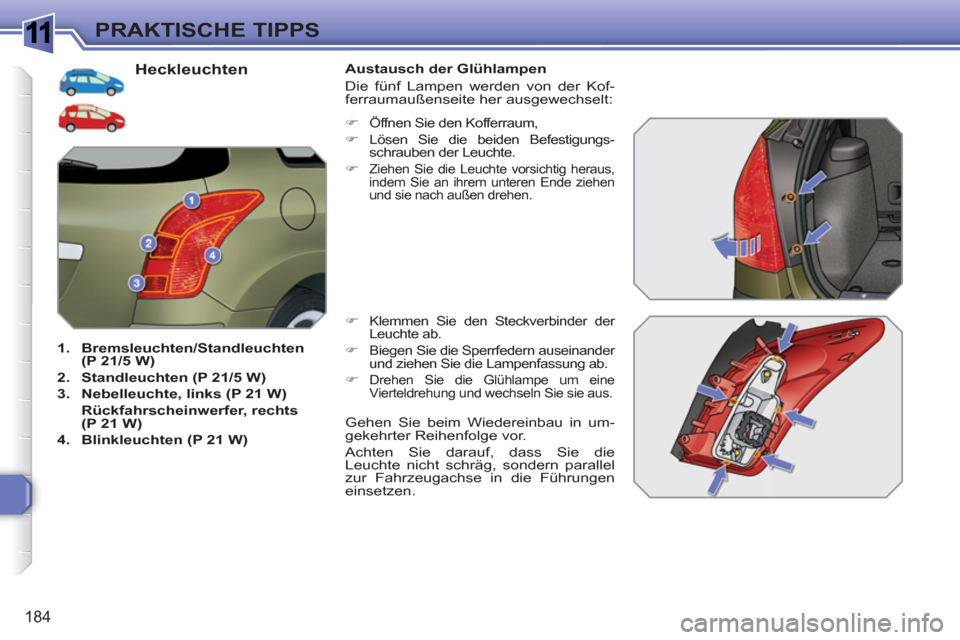

184
PRAKTISCHE TIPPS





























Heckleuchten



1.
Bremsleuchten/Standleuchten
(P 21/5 W)


2.
Standleuchten (P 21/5 W)


3.
Nebelleuchte, links (P 21 W)


Rückfahrscheinwerfer, rechts

(P 21 W)


4.
Blinkleuchten (P 21 W)


Austausch der Glühlampen
Die fünf Lampen werden von der Kof-
ferraumaußenseite her ausgewechselt:

)
Klemmen Sie den Steckverbinder der
Leuchte ab.

)
Biegen Sie die Sperrfedern auseinander
und ziehen Sie die Lampenfassung ab.

)

Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie sie aus.



)
Öffnen Sie den Kofferraum,

)
Lösen Sie die beiden Befestigungs-
schrauben der Leuchte.

)

Ziehen Sie die Leuchte vorsichtig heraus,
indem Sie an ihrem unteren Ende ziehen
und sie nach außen drehen.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die
Leuchte nicht schräg, sondern parallel
zur Fahrzeugachse in die Führungen
einsetzen.

1

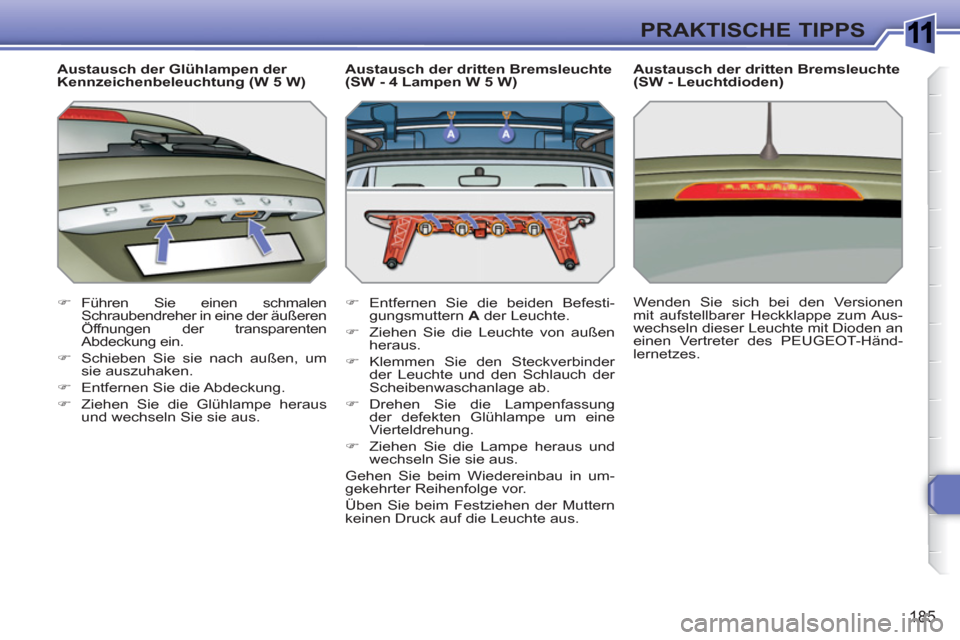

185
PRAKTISCHE TIPPS

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)


)
Führen Sie einen schmalen
Schraubendreher in eine der äußeren
Öffnungen der transparenten
Abdeckung ein.

)
Schieben Sie sie nach außen, um
sie auszuhaken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.
















Austausch der dritten Bremsleuchte
(SW - 4 Lampen W 5 W)


)
Entfernen Sie die beiden Befesti-
gungsmuttern A
der Leuchte.

)
Ziehen Sie die Leuchte von außen
heraus.

)
Klemmen Sie den Steckverbinder
der Leuchte und den Schlauch der
Scheibenwaschanlage ab.

)
Drehen Sie die Lampenfassung
der defekten Glühlampe um eine
Vierteldrehung.

)
Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Üben Sie beim Festziehen der Muttern
keinen Druck auf die Leuchte aus.


Austausch der dritten Bremsleuchte
(SW - Leuchtdioden)
Wenden Sie sich bei den Versionen
mit aufstellbarer Heckklappe zum Aus-
wechseln dieser Leuchte mit Dioden an
einen Vertreter des PEUGEOT -Händ-
lernetzes.

1
!
i

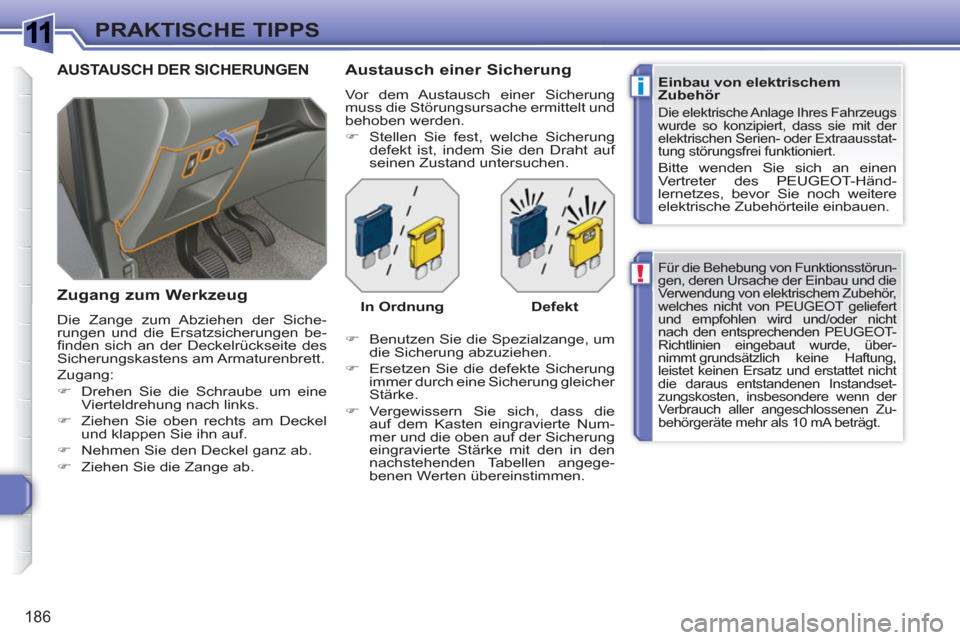

186
PRAKTISCHE TIPPS
Für die Behebung von Funktionsstörun-
gen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefert
und empfohlen wird und/oder nicht
nach den entsprechenden PEUGEOT-
Richtlinien eingebaut wurde, über-
nimmt grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht
die daraus entstandenen Instandset-
zungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zu-
behörgeräte mehr als 10 mA beträgt.



Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Extraausstat-
tung störungsfrei funktioniert.
Bitte wenden Sie sich an einen
Vertreter des PEUGEOT-Händ-
lernetzes, bevor Sie noch weitere
elektrische Zubehörteile einbauen.
AUSTA USCH DER SICHERUNGEN

Zugang zum Werkzeug

Die Zange zum Abziehen der Siche-
rungen und die Ersatzsicherungen be-
fi nden sich an der Deckelrückseite des
Sicherungskastens am Armaturenbrett.
Zugang:


)
Drehen Sie die Schraube um eine
Vierteldrehung nach links.

)
Ziehen Sie oben rechts am Deckel
und klappen Sie ihn auf.

)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange ab.



Austausch einer Sicherung

Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.


)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.


)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung gleicher
Stärke.

)
Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.
In Ordnung

Defekt

1
187
PRAKTISCHE TIPPS

Sicherungen am Armaturenbrett

Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).

Zugang zu den Sicherungen


)
Siehe Absatz "Zugang zum Werk-
zeug"

Sicherungstabellen


Sicherung Nr.



Stärke


abgesicherter Stromkreis



F1



15 A

Heckscheibenwischer


F2



30 A

Masse Verriegelung und Sicherheitsverriegelung


F3



5 A

Steuergerät Airbags und pyrotechnische Gurtstraffer


F4



10 A

Kontaktschalter Kupplung und Doppelfunktion
Bremse, Elektrochromatik-Innenspiegel,
Klimaanlage, Sensor für Lenkradeinschlagwinkel,
Automatikgetriebe, Steuergerät Umschalt- und
Schutzfunktion


F5



30 A

Sequentielle Fensterheber vorn, Stromversorgung
einklappbare Außenspiegel, Dachhimmel
Panoramaglasdach


F6



30 A

Sequentielle Fensterheber hinten, Zentralsteuergerät
Anhänger


F7



5 A

Deckenleuchten vorn und hinten, Kartenleseleuchten,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Handlampe


F8



20 A

Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung


F9



30 A

12 V-Steckdose vorn


F10



15 A

Bedienelemente unter dem Lenkrad, Alarmsirene,
Steuergerät Alarmanlage


F11



15 A

Lenkzündschloss Schwachstrom

1

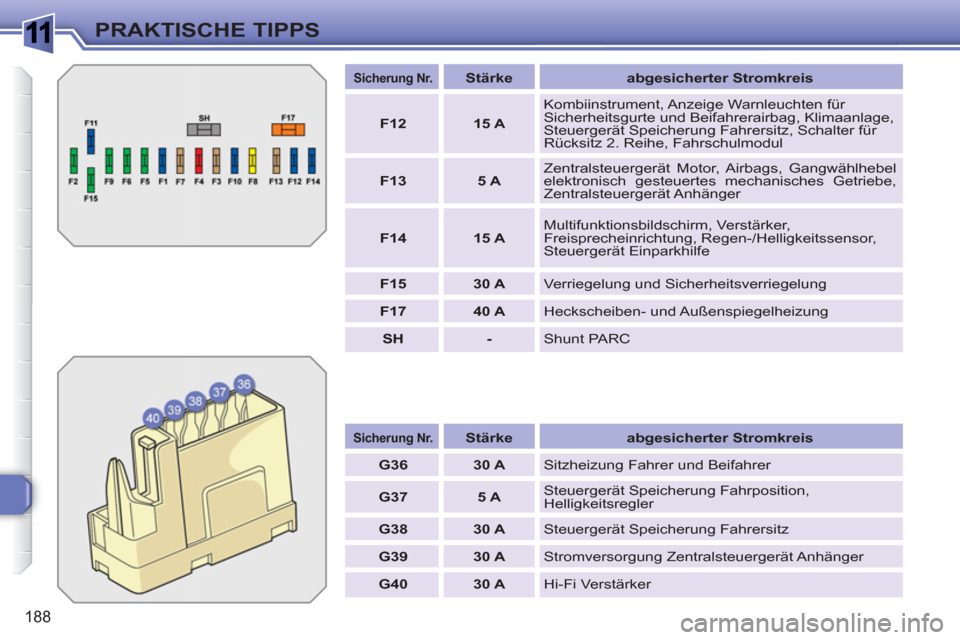

188
PRAKTISCHE TIPPS


Sicherung Nr.




Stärke


abgesicherter Stromkreis



G36



30 A

Sitzheizung Fahrer und Beifahrer


G37



5 A

Steuergerät Speicherung Fahrposition,
Helligkeitsregler


G38



30 A

Steuergerät Speicherung Fahrersitz


G39



30 A

Stromversorgung Zentralsteuergerät Anhänger


G40



30 A

Hi-Fi Verstärker



Sicherung Nr.




Stärke


abgesicherter Stromkreis



F12



15 A

Kombiinstrument, Anzeige Warnleuchten für
Sicherheitsgurte und Beifahrerairbag, Klimaanlage,
Steuergerät Speicherung Fahrersitz, Schalter für
Rücksitz 2. Reihe, Fahrschulmodul


F13



5 A

Zentralsteuergerät Motor, Airbags, Gangwählhebel
elektronisch gesteuertes mechanisches Getriebe,
Zentralsteuergerät Anhänger


F14



15 A

Multifunktionsbildschirm, Verstärker,
Freisprecheinrichtung, Regen-/Helligkeitssensor,
Steuergerät Einparkhilfe


F15



30 A

Verriegelung und Sicherheitsverriegelung


F17



40 A

Heckscheiben- und Außenspiegelheizung


SH



-

Shunt PARC

1

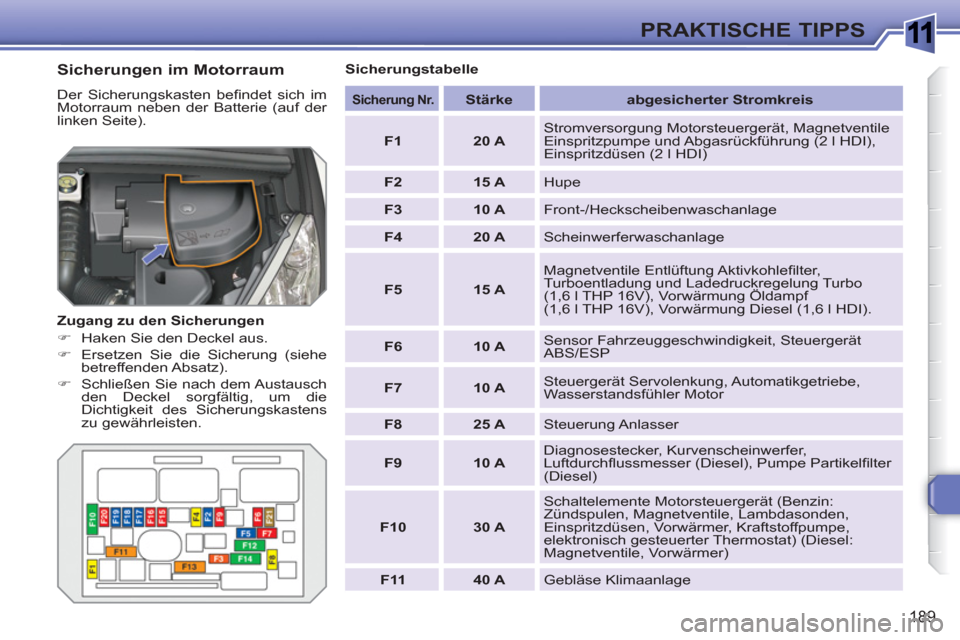

189
PRAKTISCHE TIPPS

Sicherungen im Motorraum

Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie (auf der
linken Seite).

Zugang zu den Sicherungen


)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die
Dichtigkeit des Sicherungskastens
zu gewährleisten.

Sicherungstabelle


Sicherung Nr.




Stärke


abgesicherter Stromkreis



F1



20 A

Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI),
Einspritzdüsen (2 l HDI)


F2



15 A

Hupe


F3



10 A

Front-/Heckscheibenwaschanlage


F4



20 A

Scheinwerferwaschanlage


F5



15 A

Magnetventile Entlüftung Aktivkohlefi lter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP 16V), Vorwärmung Öldampf
(1,6 l THP 16V), Vorwärmung Diesel (1,6 l HDI).


F6



10 A

Sensor Fahrzeuggeschwindigkeit, Steuergerät
ABS/ESP


F7



10 A

Steuergerät Servolenkung, Automatikgetriebe,
Wasserstandsfühler Motor


F8



25 A

Steuerung Anlasser


F9



10 A

Diagnosestecker, Kurvenscheinwerfer,
Luftdurchfl ussmesser (Diesel), Pumpe Partikelfi lter
(Diesel)


F10



30 A

Schaltelemente Motorsteuergerät (Benzin:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, Kraftstoffpumpe,
elektronisch gesteuerter Thermostat) (Diesel:
Magnetventile, Vorwärmer)


F11



40 A

Gebläse Klimaanlage

1

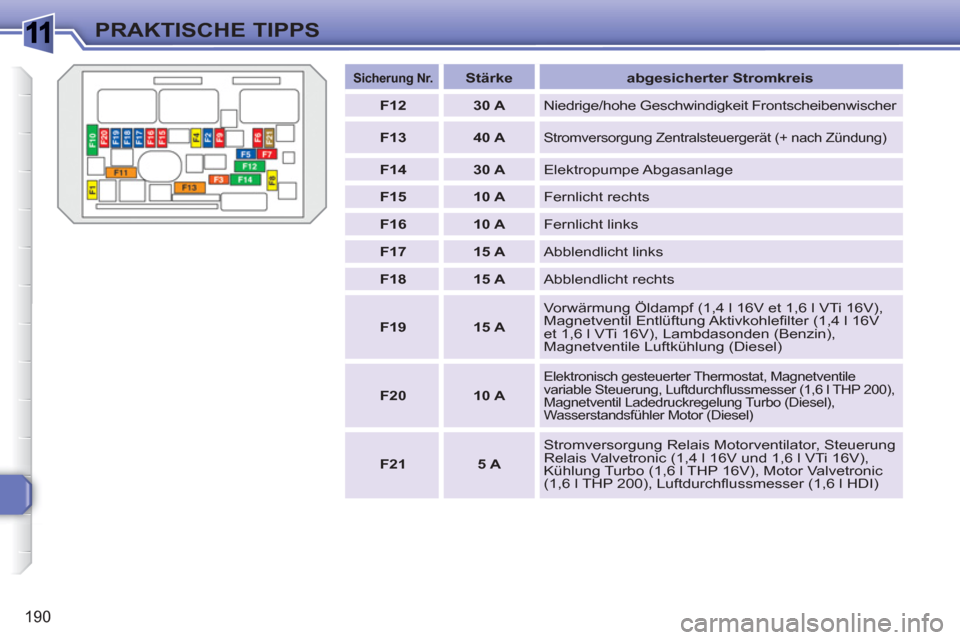

190
PRAKTISCHE TIPPS


Sicherung Nr.




Stärke


abgesicherter Stromkreis



F12



30 A

Niedrige/hohe Geschwindigkeit Frontscheibenwischer


F13



40 A



Stromversorgung Zentralsteuergerät (+ nach Zündung)



F14



30 A

Elektropumpe Abgasanlage


F15



10 A

Fernlicht rechts


F16



10 A

Fernlicht links


F17



15 A

Abblendlicht links


F18



15 A

Abblendlicht rechts


F19



15 A

Vorwärmung Öldampf (1,4 l 16V et 1,6 l VTi 16V),
Magnetventil Entlüftung Aktivkohlefi lter (1,4 l 16V
et 1,6 l VTi 16V), Lambdasonden (Benzin),
Magnetventile Luftkühlung (Diesel)


F20



10 A



Elektronisch gesteuerter Thermostat, Magnetventile
variable Steuerung, Luftdurchfl ussmesser (1,6 l THP 200),
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)


F21



5 A

Stromversorgung Relais Motorventilator, Steuerung
Relais Valvetronic (1,4 l 16V und 1,6 l VTi 16V),
Kühlung Turbo (1,6 l THP 16V), Motor Valvetronic
(1,6 l THP 200), Luftdurchfl ussmesser (1,6 l HDI)
