2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

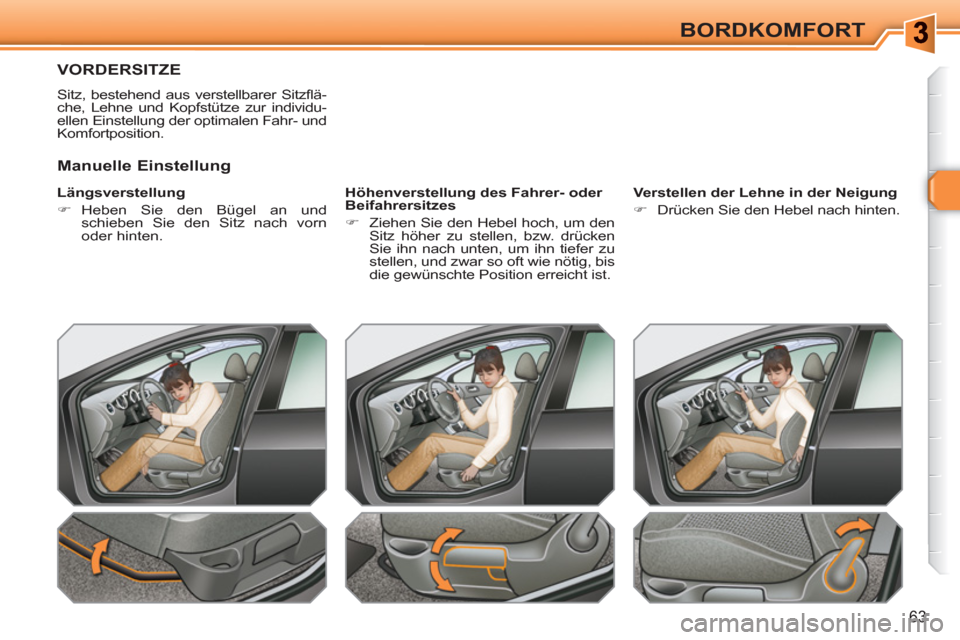

63
BORDKOMFORT
VORDERSITZE
Sitz, bestehend aus verstellbarer Sitzfl ä-
che, Lehne und Kopfstütze zur individu-
ellen Einstellung der optimalen Fahr- und
Komfortposition.

Längsverstellung


)
Heben Sie den Bügel an und
schieben Sie den Sitz nach vorn
oder hinten.

Höhenverstellung des Fahrer- oder
Beifahrersitzes


)
Ziehen Sie den Hebel hoch, um den
Sitz höher zu stellen, bzw. drücken
Sie ihn nach unten, um ihn tiefer zu
stellen, und zwar so oft wie nötig, bis
die gewünschte Position erreicht ist.

Verstellen der Lehne in der Neigung


)
Drücken Sie den Hebel nach hinten.




Manuelle Einstellung

i

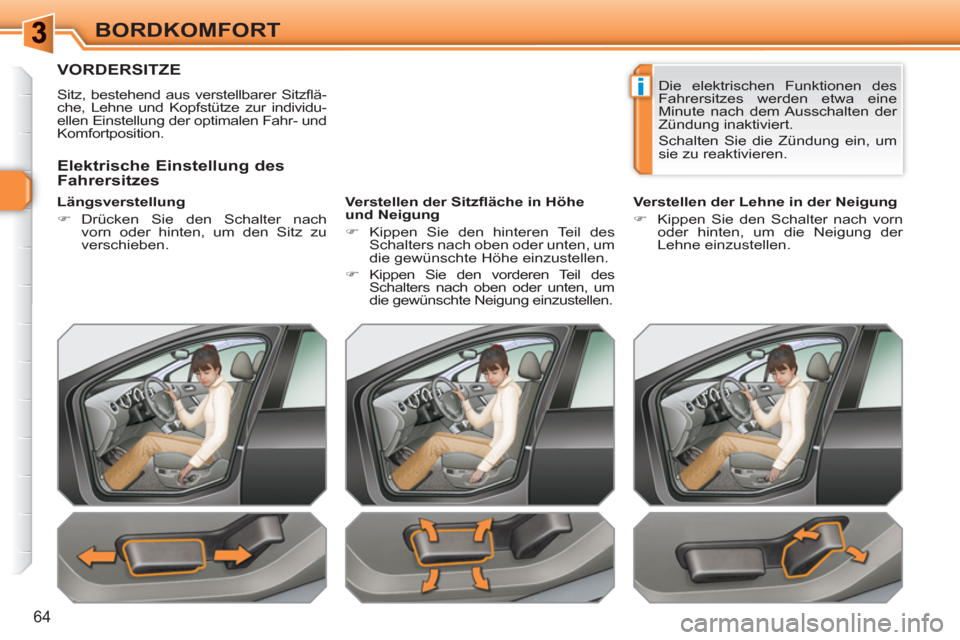

64
BORDKOMFORT
VORDERSITZE
Sitz, bestehend aus verstellbarer Sitzfl ä-
che, Lehne und Kopfstütze zur individu-
ellen Einstellung der optimalen Fahr- und
Komfortposition.

Längsverstellung


)
Drücken Sie den Schalter nach
vorn oder hinten, um den Sitz zu
verschieben.

Verstellen der Sitzfl äche in Höhe
und Neigung


)
Kippen Sie den hinteren Teil des
Schalters nach oben oder unten, um
die gewünschte Höhe einzustellen.

)
Kippen Sie den vorderen Teil des
Schalters nach oben oder unten, um
die gewünschte Neigung einzustellen.

Verstellen der Lehne in der Neigung


)
Kippen Sie den Schalter nach vorn
oder hinten, um die Neigung der
Lehne einzustellen.




Elektrische Einstellung des
Fahrersitzes

Die elektrischen Funktionen des
Fahrersitzes werden etwa eine
Minute nach dem Ausschalten der
Zündung inaktiviert.
Schalten Sie die Zündung ein, um
sie zu reaktivieren.

i
!

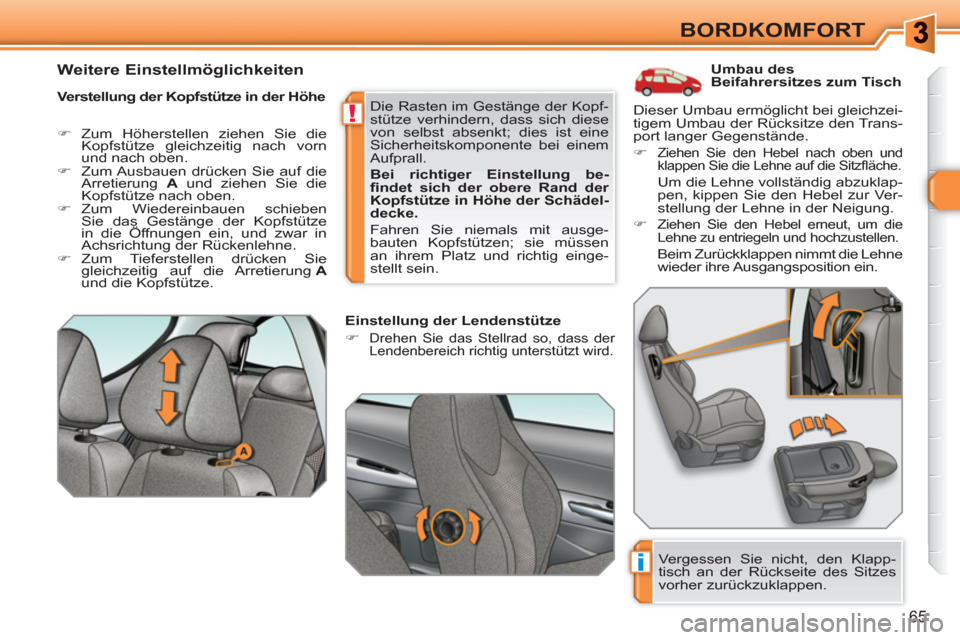

65
BORDKOMFORT










Umbau des
Beifahrersitzes zum Tisch

Verstellung der Kopfstütze in der Höhe


)
Zum Höherstellen ziehen Sie die
Kopfstütze gleichzeitig nach vorn
und nach oben.

)
Zum Ausbauen drücken Sie auf die
Arretierung A
und ziehen Sie die
Kopfstütze nach oben.

)
Zum Wiedereinbauen schieben
Sie das Gestänge der Kopfstütze
in die Öffnungen ein, und zwar in
Achsrichtung der Rückenlehne.

)
Zum Tieferstellen drücken Sie
gleichzeitig auf die Arretierung A

und die Kopfstütze. Die Rasten im Gestänge der Kopf-
stütze verhindern, dass sich diese
von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem
Aufprall.

Bei richtiger Einstellung be-
fi ndet sich der obere Rand der
Kopfstütze in Höhe der Schädel-
decke.

Fahren Sie niemals mit ausge-
bauten Kopfstützen; sie müssen
an ihrem Platz und richtig einge-
stellt sein.



Einstellung der Lendenstütze


)

Drehen Sie das Stellrad so, dass der
Lendenbereich richtig unterstützt wird.












Weitere Einstellmöglichkeiten

Dieser Umbau ermöglicht bei gleichzei-
tigem Umbau der Rücksitze den Trans-
port langer Gegenstände.


)

Ziehen Sie den Hebel nach oben und
klappen Sie die Lehne auf die Sitzfl äche.

Um die Lehne vollständig abzuklap-
pen, kippen Sie den Hebel zur Ver-
stellung der Lehne in der Neigung.

)

Ziehen Sie den Hebel erneut, um die
Lehne zu entriegeln und hochzustellen.
Beim Zurückklappen nimmt die Lehne
wieder ihre Ausgangsposition ein.
Vergessen Sie nicht, den Klapp-
tisch an der Rückseite des Sitzes
vorher zurückzuklappen.

i
!

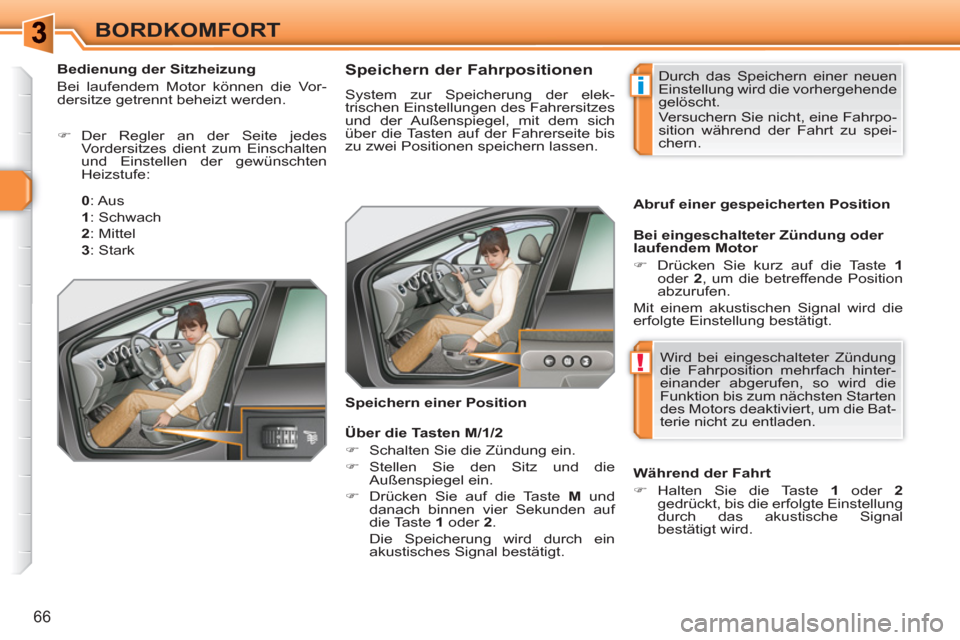

66
BORDKOMFORT












Speichern der Fahrpositionen

System zur Speicherung der elek-
trischen Einstellungen des Fahrersitzes
und der Außenspiegel, mit dem sich
über die Tasten auf der Fahrerseite bis
zu zwei Positionen speichern lassen.

Bei eingeschalteter Zündung oder
laufendem Motor


)
Drücken Sie kurz auf die Taste 1

oder 2
, um die betreffende Position
abzurufen.
Mit einem akustischen Signal wird die
erfolgte Einstellung bestätigt.

Speichern einer Position Durch das Speichern einer neuen
Einstellung wird die vorhergehende
gelöscht.
Versuchern Sie nicht, eine Fahrpo-
sition während der Fahrt zu spei-
chern.

Abruf einer gespeicherten Position

Während der Fahrt


)
Halten Sie die Taste 1
oder 2

gedrückt, bis die erfolgte Einstellung
durch das akustische Signal
bestätigt wird.


Über die Tasten M/1/2


)
Schalten Sie die Zündung ein.

)
Stellen Sie den Sitz und die
Außenspiegel ein.

)
Drücken Sie auf die Taste M
und
danach binnen vier Sekunden auf
die Taste 1
oder 2
.
Die Speicherung wird durch ein
akustisches Signal bestätigt. Wird bei eingeschalteter Zündung
die Fahrposition mehrfach hinter-
einander abgerufen, so wird die
Funktion bis zum nächsten Starten
des Motors deaktiviert, um die Bat-
terie nicht zu entladen.









Bedienung der Sitzheizung
Bei laufendem Motor können die Vor-
dersitze getrennt beheizt werden.


)
Der Regler an der Seite jedes
Vordersitzes dient zum Einschalten
und Einstellen der gewünschten
Heizstufe:

0
: Aus

1
: Schwach

2
: Mittel

3
: Stark

!

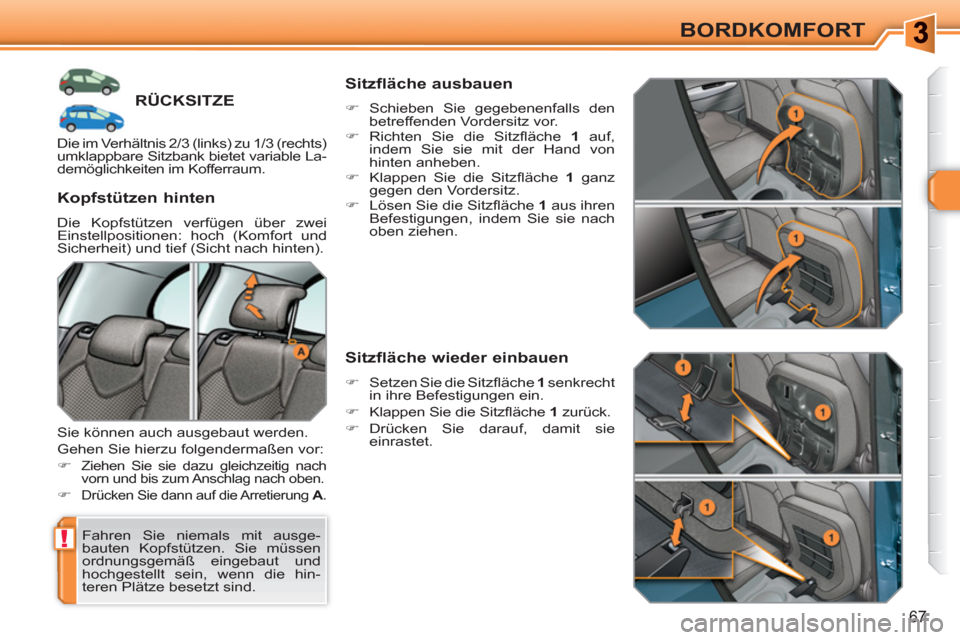

67
BORDKOMFORT
RÜCKSITZE
Fahren Sie niemals mit ausge-
bauten Kopfstützen. Sie müssen
ordnungsgemäß eingebaut und
hochgestellt sein, wenn die hin-
teren Plätze besetzt sind.


Kopfstützen hinten

Die Kopfstützen verfügen über zwei
Einstellpositionen: hoch (Komfort und
Sicherheit) und tief (Sicht nach hinten).
Sie können auch ausgebaut werden.
Gehen Sie hierzu folgendermaßen vor:


)

Ziehen Sie sie dazu gleichzeitig nach
vorn und bis zum Anschlag nach oben.

)
Drücken Sie dann auf die Arretierung A
.


Sitzfläche ausbauen



)
Schieben Sie gegebenenfalls den
betreffenden Vordersitz vor.

)
Richten Sie die Sitzfl äche 1
auf,
indem Sie sie mit der Hand von
hinten anheben.

)
Klappen Sie die Sitzfl äche 1
ganz
gegen den Vordersitz.

)
Lösen Sie die Sitzfl äche 1
aus ihren
Befestigungen, indem Sie sie nach
oben ziehen.



Sitzfläche wieder einbauen



)
Setzen Sie die Sitzfl äche 1
senkrecht
in ihre Befestigungen ein.

)
Klappen Sie die Sitzfl äche 1
zurück.

)
Drücken Sie darauf, damit sie
einrastet.
Die im Verhältnis 2/3 (links) zu 1/3 (rechts)
umklappbare Sitzbank bietet variable La-
demöglichkeiten im Kofferraum.

!
i

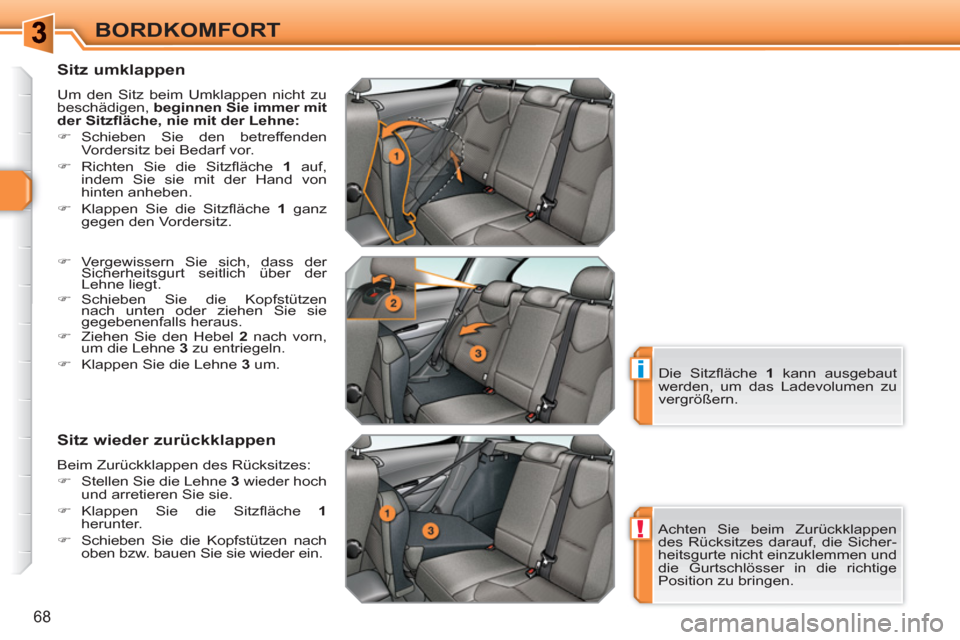

68
BORDKOMFORT

Sitz umklappen

Um den Sitz beim Umklappen nicht zu
beschädigen, beginnen Sie immer mit
der Sitzfl äche, nie mit der Lehne:



)
Schieben Sie den betreffenden
Vordersitz bei Bedarf vor.

)
Richten Sie die Sitzfl äche 1
auf,
indem Sie sie mit der Hand von
hinten anheben.

)
Klappen Sie die Sitzfl äche 1
ganz
gegen den Vordersitz.

Sitz wieder zurückklappen

Beim Zurückklappen des Rücksitzes:


)
Stellen Sie die Lehne 3


wieder hoch
und arretieren Sie sie.

)
Klappen Sie die Sitzfl äche 1

herunter.

)
Schieben Sie die Kopfstützen nach
oben bzw. bauen Sie sie wieder ein.
)
Vergewissern Sie sich, dass der
Sicherheitsgurt seitlich über der
Lehne liegt.

)
Schieben Sie die Kopfstützen
nach unten oder ziehen Sie sie
gegebenenfalls heraus.

)
Ziehen Sie den Hebel 2
nach vorn,
um die Lehne 3
zu entriegeln.

)
Klappen Sie die Lehne 3
um.
Achten Sie beim Zurückklappen
des Rücksitzes darauf, die Sicher-
heitsgurte nicht einzuklemmen und
die Gurtschlösser in die richtige
Position zu bringen. Die Sitzfl äche 1
kann ausgebaut
werden, um das Ladevolumen zu
vergrößern.

ii
i

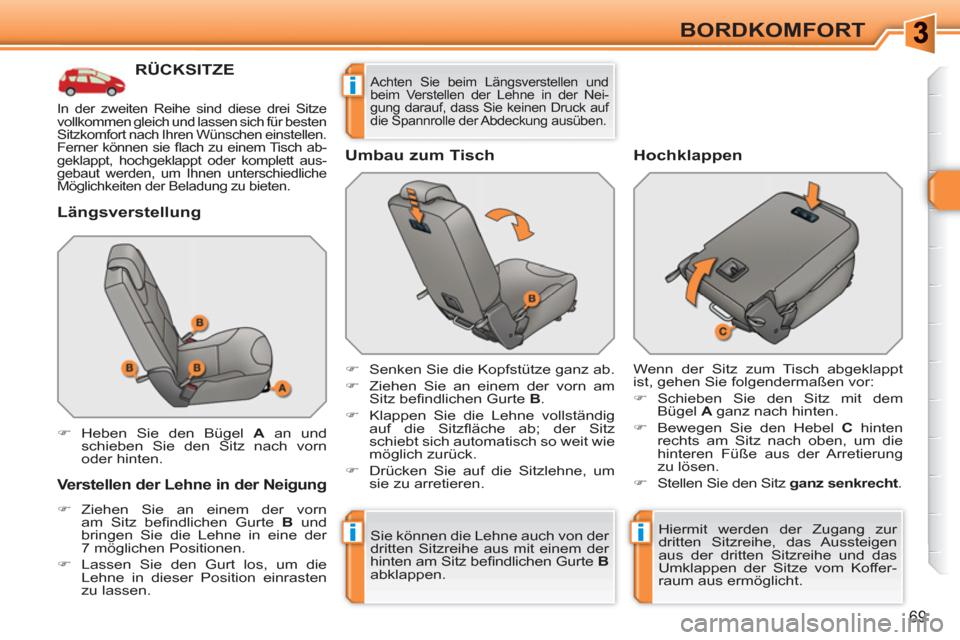

69
BORDKOMFORT
RÜCKSITZE

Längsverstellung


Verstellen der Lehne in der Neigung



)
Ziehen Sie an einem der vorn
am Sitz befi ndlichen Gurte B
und
bringen Sie die Lehne in eine der
7 möglichen Positionen.

)
Lassen Sie den Gurt los, um die
Lehne in dieser Position einrasten
zu lassen.


Umbau zum Tisch



)
Heben Sie den Bügel A
an und
schieben Sie den Sitz nach vorn
oder hinten.


)
Senken Sie die Kopfstütze ganz ab.

)
Ziehen Sie an einem der vorn am
Sitz befi ndlichen Gurte B
.

)
Klappen Sie die Lehne vollständig
auf die Sitzfl äche ab; der Sitz
schiebt sich automatisch so weit wie
möglich zurück.

)
Drücken Sie auf die Sitzlehne, um
sie zu arretieren.


Hochklappen

Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:


)
Schieben Sie den Sitz mit dem
Bügel A
ganz nach hinten.

)
Bewegen Sie den Hebel C
hinten
rechts am Sitz nach oben, um die
hinteren Füße aus der Arretierung
zu lösen.

)
Stellen Sie den Sitz ganz senkrecht
.
Sie können die Lehne auch von der
dritten Sitzreihe aus mit einem der
hinten am Sitz befi ndlichen Gurte B
abklappen. Hiermit werden der Zugang zur
dritten Sitzreihe, das Aussteigen
aus der dritten Sitzreihe und das
Umklappen der Sitze vom Koffer-
raum aus ermöglicht.

In der zweiten Reihe sind diese drei Sitze
vollkommen gleich und lassen sich für besten
Sitzkomfort nach Ihren Wünschen einstellen.
Ferner können sie fl ach zu einem Tisch ab-
geklappt, hochgeklappt oder komplett aus-
gebaut werden, um Ihnen unterschiedliche
Möglichkeiten der Beladung zu bieten.
Achten Sie beim Längsverstellen und
beim Verstellen der Lehne in der Nei-
gung darauf, dass Sie keinen Druck auf
die Spannrolle der Abdeckung ausüben.

!

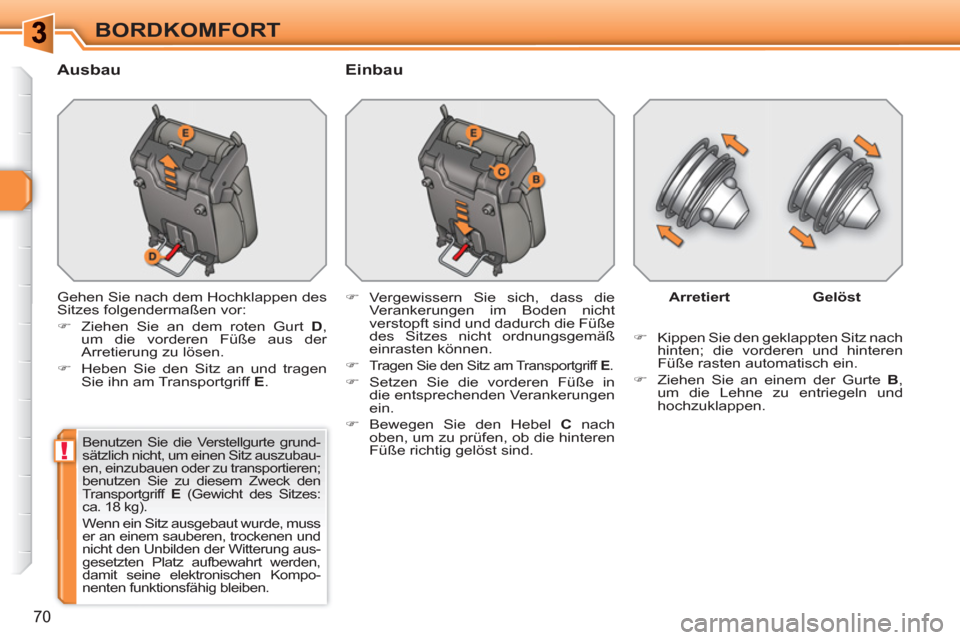

70
BORDKOMFORT

Ausbau
Einbau

Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:


)
Ziehen Sie an dem roten Gurt D
,
um die vorderen Füße aus der
Arretierung zu lösen.

)
Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E
.

Benutzen Sie die Verstellgurte grund-
sätzlich nicht, um einen Sitz auszubau-
en, einzubauen oder zu transportieren;
benutzen Sie zu diesem Zweck den
Transportgriff E
(Gewicht des Sitzes:
ca. 18 kg).
Wenn ein Sitz ausgebaut wurde, muss
er an einem sauberen, trockenen und
nicht den Unbilden der Witterung aus-
gesetzten Platz aufbewahrt werden,
damit seine elektronischen Kompo-
nenten funktionsfähig bleiben.

Arretiert

Gelöst


)
Kippen Sie den geklappten Sitz nach
hinten; die vorderen und hinteren
Füße rasten automatisch ein.

)
Ziehen Sie an einem der Gurte B
,
um die Lehne zu entriegeln und
hochzuklappen.


)
Vergewissern Sie sich, dass die
Verankerungen im Boden nicht
verstopft sind und dadurch die Füße
des Sitzes nicht ordnungsgemäß
einrasten können.

)

Tragen Sie den Sitz am Transportgriff E
.

)
Setzen Sie die vorderen Füße in
die entsprechenden Verankerungen
ein.

)
Bewegen Sie den Hebel C
nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.
