2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

111

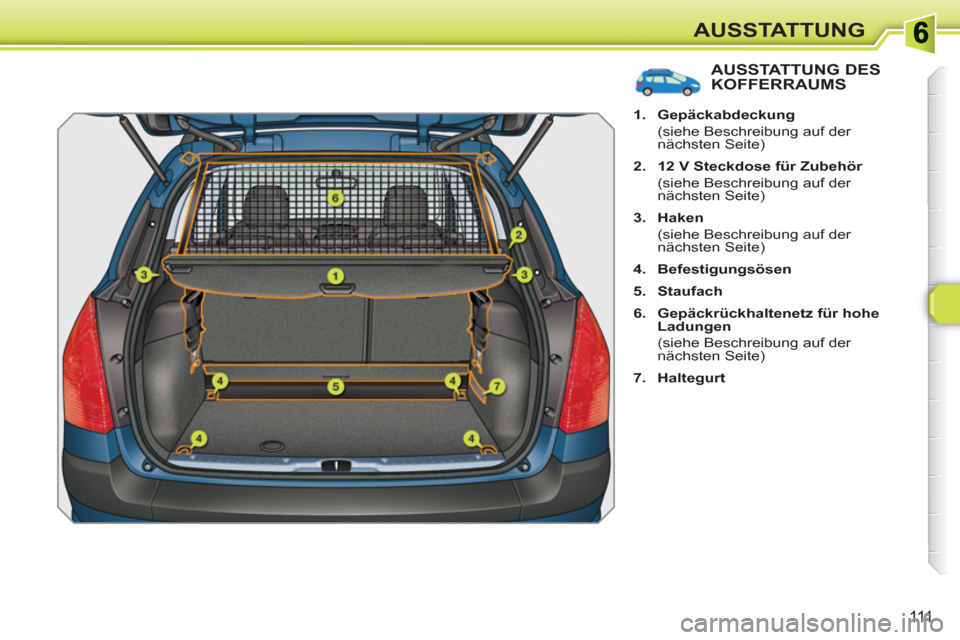

AUSSTATTUNG
AUSSTATTUNG DES KOFFERRAUMS


1.
Gepäckabdeckung


(siehe Beschreibung auf der
nächsten Seite)

2.
12 V Steckdose für Zubehör


(siehe Beschreibung auf der
nächsten Seite)

3.
Haken


(siehe Beschreibung auf der
nächsten Seite)

4.
Befestigungsösen


5.
Staufach


6.
Gepäckrückhaltenetz für hohe
Ladungen


(siehe Beschreibung auf der
nächsten Seite)

7.
Haltegurt

i
11 2

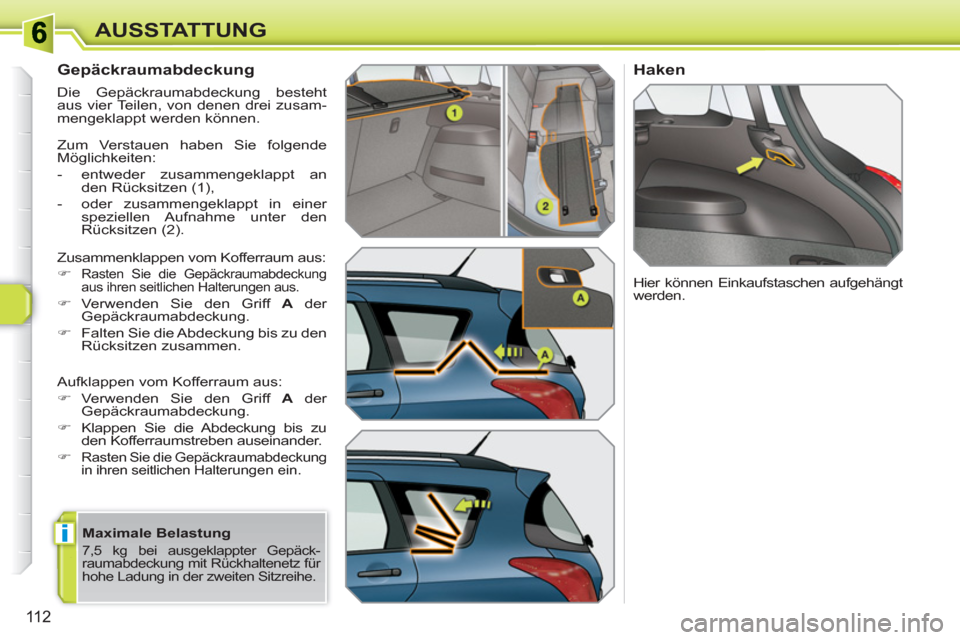

AUSSTATTUNG

Gepäckraumabdeckung

Die Gepäckraumabdeckung besteht
aus vier Teilen, von denen drei zusam-
mengeklappt werden können.
Zum Verstauen haben Sie folgende
Möglichkeiten:


- entweder zusammengeklappt an
den Rücksitzen (1),

- oder zusammengeklappt in einer
speziellen Aufnahme unter den
Rücksitzen (2).
Zusammenklappen vom Kofferraum aus:


)

Rasten Sie die Gepäckraumabdeckung
aus ihren seitlichen Halterungen aus.

)
Verwenden Sie den Griff A
der
Gepäckraumabdeckung.

)
Falten Sie die Abdeckung bis zu den
Rücksitzen zusammen.
Aufklappen vom Kofferraum aus:


)
Verwenden Sie den Griff A
der
Gepäckraumabdeckung.

)
Klappen Sie die Abdeckung bis zu
den Kofferraumstreben auseinander.

)

Rasten Sie die Gepäckraumabdeckung
in ihren seitlichen Halterungen ein.








Haken


Maximale Belastung

7,5 kg bei ausgeklappter Gepäck-
raumabdeckung mit Rückhaltenetz für
hohe Ladung in der zweiten Sitzreihe.

Hier können Einkaufstaschen aufgehängt
werden.

i
i
113
AUSSTATTUNG

Rückhaltenetz für hohe Ladung

Dieses Rückhaltenetz wird an den spe-
ziellen oberen und unteren Befesti-
gungen eingehängt und ermöglicht die
Nutzung des gesamten Ladevolumens
bis zum Dach:


- hinter den Rücksitzen (zweite Sitzreihe),


- hinter den Vordersitzen (erste Sitzreihe)
bei umgeklappten Rücksitzen.
Verwendung in der ersten Sitzreihe:


)
Öffnen Sie die Blenden der oberen
Befestigungen 1
.

)
Entfalten Sie das Rückhaltenetz für
hohe Ladung.

)
Bringen Sie ein Ende des Metallstabs
des Netzes an der entsprechenden
oberen Befestigung 1
an und gehen
Sie anschließend gleichermaßen
mit dem anderen Ende vor.

)
Lockern Sie die Riemen so weit wie
möglich.

)
Befestigen Sie den Karabinerhaken
jedes Riemens am entsprechenden
Stab 3
unter der Sitzfl äche der
Rücksitze.

)
Klappen Sie die Rücksitze um.

)
Ziehen Sie die Riemen fest.

)
Überprüfen Sie, ob das Netz richtig
befestigt und ausreichend gespannt
ist.

Verwendung in der zweiten Sitzreihe:


)
Klappen Sie die Gepäckraumabdeckung
zusammen oder entfernen Sie sie.

)
Öffnen Sie die Blenden der oberen Befesti-
gungen 2
.

)
Entfalten Sie das Rückhaltenetz für hohe
Ladung.

)
Bringen Sie ein Ende des Metallstabs des
Netzes an der entsprechenden oberen Be-
festigung 2
an und gehen Sie anschließend
gleichermaßen mit dem anderen Ende vor.

)
Befestigen Sie den Karabinerhaken jedes
Riemens in der entsprechenden Öse 4
an der
Gelenkhalterung der Rücksitze.

)
Ziehen Sie die Riemen fest.

)
Überprüfen Sie, ob das Netz richtig befestigt
und ausreichend gespannt ist.

Wenn Sie das Netz anbringen,
achten Sie bitte darauf, dass die
Schlaufen der Riemen vom Koffer-
raum aus zu sehen sind; sie las-
sen sich dann leichter lockern oder
spannen.
Das Netz kann im Bodenfach ver-
staut werden.

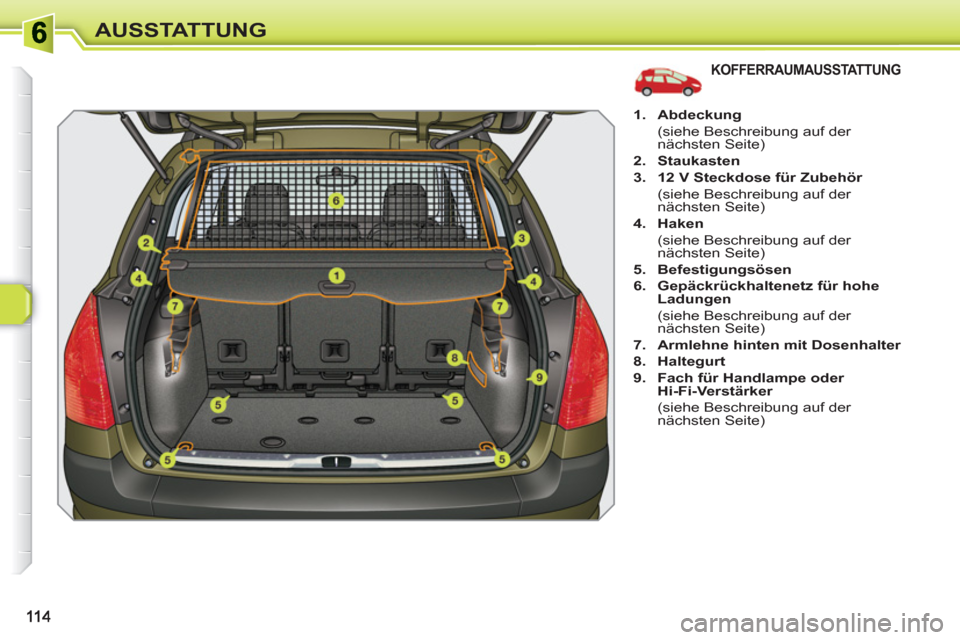

AUSSTATTUNG
KOFFERRAUMAUSSTATTUNG


1.
Abdeckung


(siehe Beschreibung auf der
nächsten Seite)

2.
Staukasten


3.
12 V Steckdose für Zubehör


(siehe Beschreibung auf der
nächsten Seite)

4.
Haken


(siehe Beschreibung auf der
nächsten Seite)

5.
Befestigungsösen


6.
Gepäckrückhaltenetz für hohe
Ladungen


(siehe Beschreibung auf der
nächsten Seite)

7.
Armlehne hinten mit Dosenhalter


8.
Haltegurt


9.
Fach für Handlampe oder
Hi-Fi-Verstärker


(siehe Beschreibung auf der
nächsten Seite)

i
115

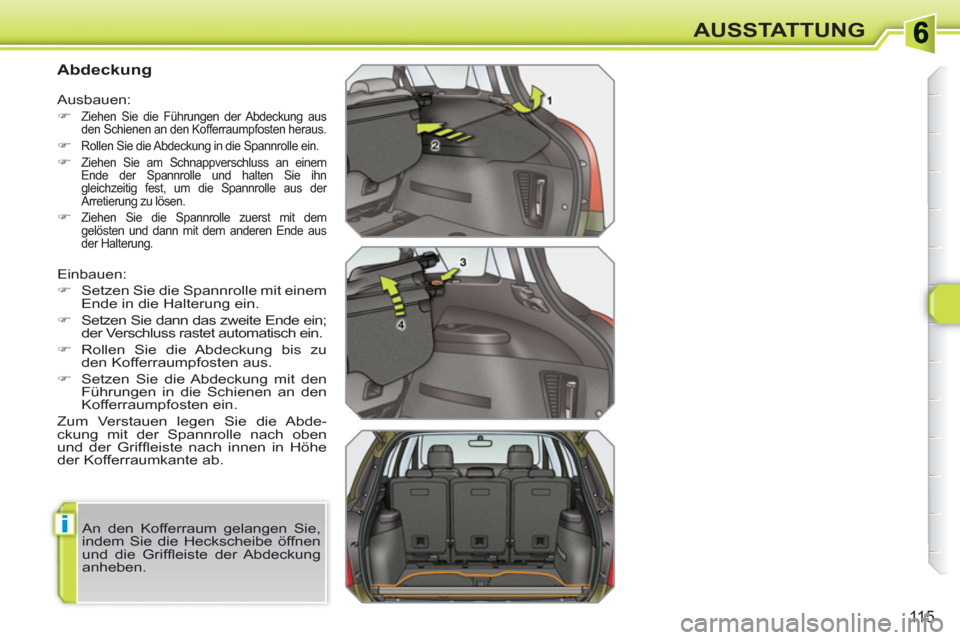

AUSSTATTUNG









Abdeckung

Einbauen:


)
Setzen Sie die Spannrolle mit einem
Ende in die Halterung ein.

)
Setzen Sie dann das zweite Ende ein;
der Verschluss rastet automatisch ein.

)
Rollen Sie die Abdeckung bis zu
den Kofferraumpfosten aus.

)
Setzen Sie die Abdeckung mit den
Führungen in die Schienen an den
Kofferraumpfosten ein.
Zum Verstauen legen Sie die Abde-
ckung mit der Spannrolle nach oben
und der Griffl eiste nach innen in Höhe
der Kofferraumkante ab. Ausbauen:


)
Ziehen Sie die Führungen der Abdeckung aus
den Schienen an den Kofferraumpfosten heraus.

)
Rollen Sie die Abdeckung in die Spannrolle ein.

)
Ziehen Sie am Schnappverschluss an einem
Ende der Spannrolle und halten Sie ihn
gleichzeitig fest, um die Spannrolle aus der
Arretierung zu lösen.

)
Ziehen Sie die Spannrolle zuerst mit dem
gelösten und dann mit dem anderen Ende aus
der Halterung.

An den Kofferraum gelangen Sie,
indem Sie die Heckscheibe öffnen
und die Griffl eiste der Abdeckung
anheben.

i
116

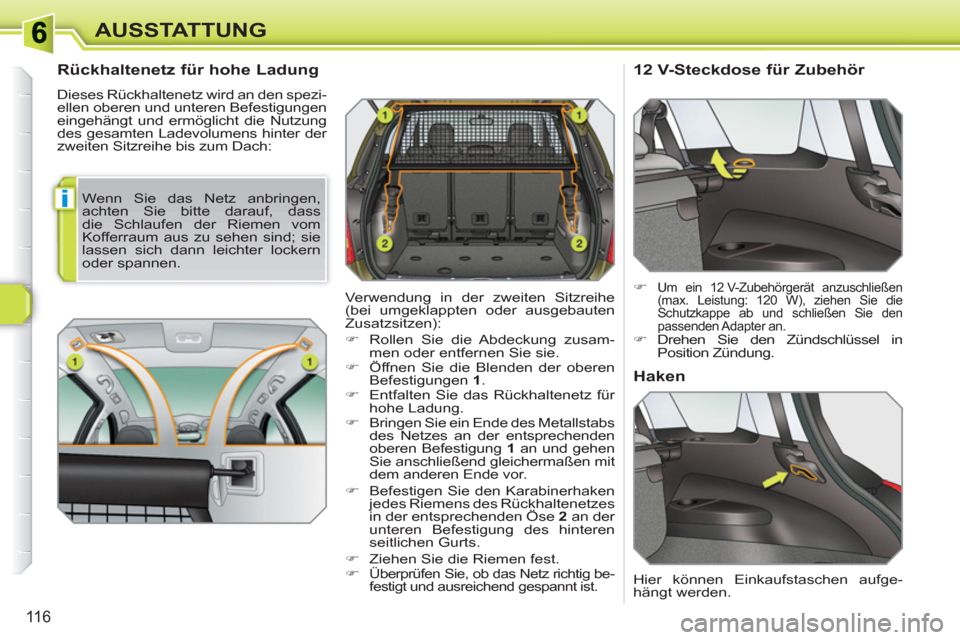

AUSSTATTUNG

Rückhaltenetz für hohe Ladung

Dieses Rückhaltenetz wird an den spezi-
ellen oberen und unteren Befestigungen
eingehängt und ermöglicht die Nutzung
des gesamten Ladevolumens hinter der
zweiten Sitzreihe bis zum Dach:






12 V-Steckdose für Zubehör



)
Um ein 12 V-Zubehörgerät anzuschließen
(max. Leistung: 120 W), ziehen Sie die
Schutzkappe ab und schließen Sie den
passenden Adapter an.

)
Drehen Sie den Zündschlüssel in
Position Zündung.
Verwendung in der zweiten Sitzreihe
(bei umgeklappten oder ausgebauten
Zusatzsitzen):


)
Rollen Sie die Abdeckung zusam-
men oder entfernen Sie sie.

)
Öffnen Sie die Blenden der oberen
Befestigungen 1
.

)
Entfalten Sie das Rückhaltenetz für
hohe Ladung.

)
Bringen Sie ein Ende des Metallstabs
des Netzes an der entsprechenden
oberen Befestigung 1
an und gehen
Sie anschließend gleichermaßen mit
dem anderen Ende vor.

)
Befestigen Sie den Karabinerhaken
jedes Riemens des Rückhaltenetzes
in der entsprechenden Öse 2
an der
unteren Befestigung des hinteren
seitlichen Gurts.

)
Ziehen Sie die Riemen fest.

)

Überprüfen Sie, ob das Netz richtig be-
festigt und ausreichend gespannt ist.








Haken

Wenn Sie das Netz anbringen,
achten Sie bitte darauf, dass
die Schlaufen der Riemen vom
Kofferraum aus zu sehen sind; sie
lassen sich dann leichter lockern
oder spannen.
Hier können Einkaufstaschen aufge-
hängt werden.

!i
11 7

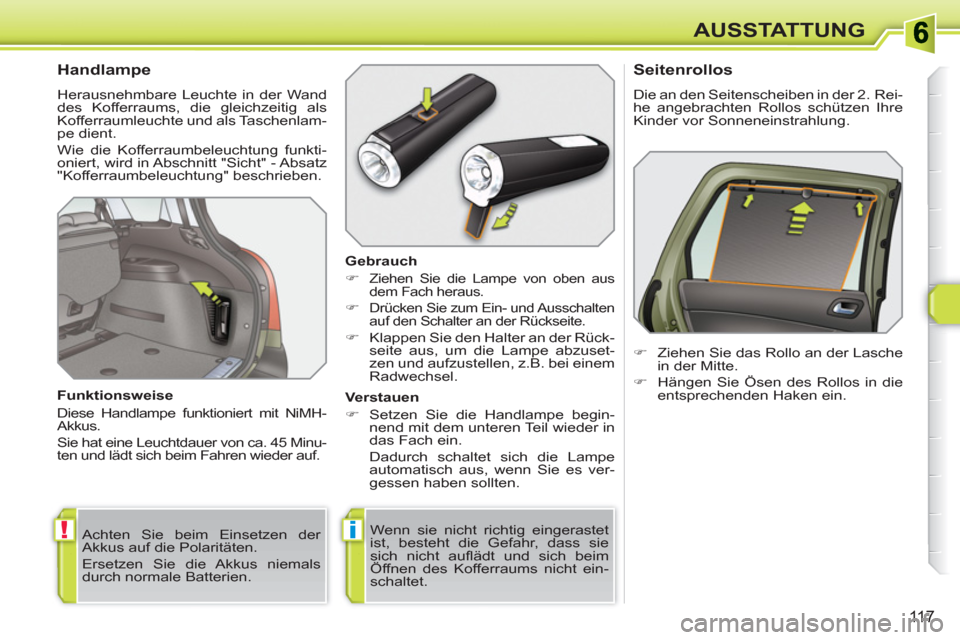

AUSSTATTUNG









Handlampe

Herausnehmbare Leuchte in der Wand
des Kofferraums, die gleichzeitig als
Kofferraumleuchte und als Taschenlam-
pe dient.
Wie die Kofferraumbeleuchtung funkti-
oniert, wird in Abschnitt "Sicht" - Absatz
"Kofferraumbeleuchtung" beschrieben.

Funktionsweise

Diese Handlampe funktioniert mit NiMH-
Akkus.
Sie hat eine Leuchtdauer von ca. 45 Minu-
ten und lädt sich beim Fahren wieder auf.

Gebrauch


)
Ziehen Sie die Lampe von oben aus
dem Fach heraus.

)
Drücken Sie zum Ein- und Ausschalten
auf den Schalter an der Rückseite.

)
Klappen Sie den Halter an der Rück-
seite aus, um die Lampe abzuset-
zen und aufzustellen, z.B. bei einem
Radwechsel.


Verstauen


)
Setzen Sie die Handlampe begin-
nend mit dem unteren Teil wieder in
das Fach ein.
Dadurch schaltet sich die Lampe
automatisch aus, wenn Sie es ver-
gessen haben sollten.


Seitenrollos

Die an den Seitenscheiben in der 2. Rei-
he angebrachten Rollos schützen Ihre
Kinder vor Sonneneinstrahlung.


)
Ziehen Sie das Rollo an der Lasche
in der Mitte.

)
Hängen Sie Ösen des Rollos in die
entsprechenden Haken ein.

Achten Sie beim Einsetzen der
Akkus auf die Polaritäten.
Ersetzen Sie die Akkus niemals
durch normale Batterien. Wenn sie nicht richtig eingerastet
ist, besteht die Gefahr, dass sie
sich nicht aufl ädt und sich beim
Öffnen des Kofferraums nicht ein-
schaltet.

i
118
KINDERSICHERHEIT

PEUGEOT empfi ehlt Ihnen
, Kin-
der auf den Rücksitzen
Ihres
Fahrzeugs zu befördern:


- entgegen der Fahrtrichtung

bis 2 Jahre,

- in Fahrtrichtung
ab 2 Jahre.
ALLGEMEINE HINWEISE ZUDEN KINDERSITZEN KINDERSITZ VORN


In Fahrtrichtung
Wenn ein Kindersitz in Fahrtrichtung
auf dem Beifahrersitz
installiert wird,
schieben Sie den Fahrzeugsitz in die
mittlere Längsposition, stellen Sie die
Lehne senkrecht und lassen Sie den
Beifahrerairbag aktiviert.
Entgegen der Fahrtrichtung
Wenn ein Kindersitz entgegen der
Fahrtrichtung auf dem Beifahrersitz

eingebaut wird, muss der Beifahrerair-
bag grundsätzlich deaktiviert werden.
Andernfalls könnte das Kind beim Ent-
falten des Airbags schwere oder so-
gar tödliche Verletzungen erleiden
.

*
Die Gesetzgebung für den Transport
von Kindern ist in jedem Land unter-
schiedlich. Bitte beachten Sie die Ge-
setzgebung Ihres Landes. Obwohl PEUGEOT bei der Konzeption
Ihres Fahrzeugs darauf bedacht war,
Ihren Kindern besondere Sicherheit zu
bieten, hängt diese Sicherheit natürlich
auch von Ihnen ab.
Um so sicher wie möglich mit Ihren Kin-
dern zu reisen, sollten Sie folgende Vor-
schriften beachten:


- Gemäß den europäischen Be-
stimmungen müssen alle Kinder
unter 12 Jahren oder mit einer
Körpergröße bis 1,50 m in zuge-
lassenen, ihrem Gewicht ange-
passten Kindersitzen
auf den mit
einem Sicherheitsgurt oder ISOFIX-
Halterungen ausgerüsteten Plätzen
befördert werden

* .

- Laut Statistik sind die hinteren
Plätze die sichersten für die Be-
förderung von Kindern.


- Kinder unter 9 kg müssen sowohl
vorn als auch hinten grundsätz-
lich entgegen der Fahrtrichtung
befördert werden.



Mittlere Längsposition
