2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

!
!
127

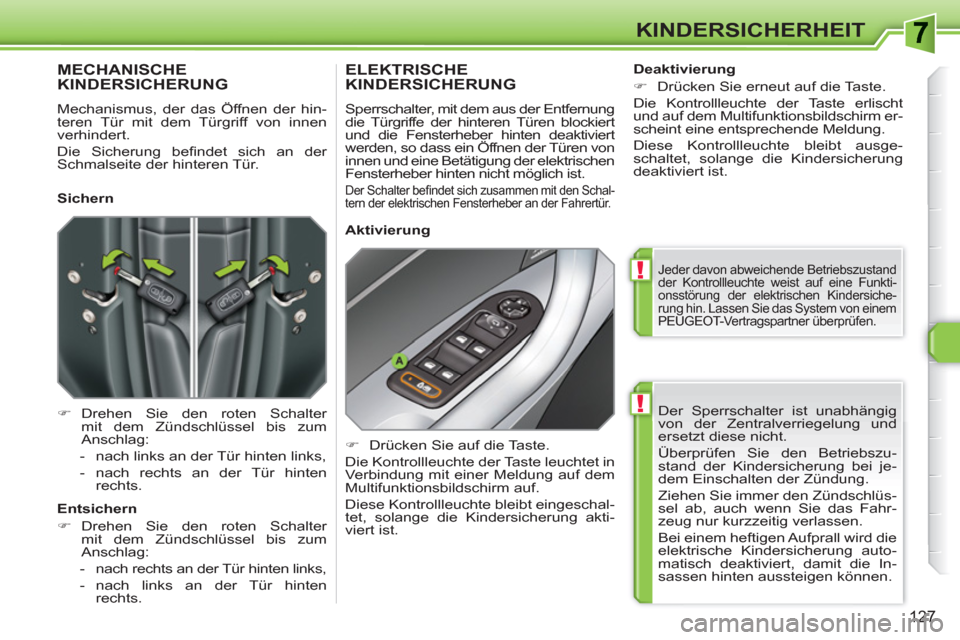

KINDERSICHERHEIT
Der Sperrschalter ist unabhängig
von der Zentralverriegelung und
ersetzt diese nicht.
Überprüfen Sie den Betriebszu-
stand der Kindersicherung bei je-
dem Einschalten der Zündung.
Ziehen Sie immer den Zündschlüs-
sel ab, auch wenn Sie das Fahr-
zeug nur kurzzeitig verlassen.
Bei einem heftigen Aufprall wird die
elektrische Kindersicherung auto-
matisch deaktiviert, damit die In-
sassen hinten aussteigen können.

MECHANISCHE KINDERSICHERUNG

Mechanismus, der das Öffnen der hin-
teren Tür mit dem Türgriff von innen
verhindert.
Die Sicherung befi ndet sich an der
Schmalseite der hinteren Tür.


)
Drehen Sie den roten Schalter
mit dem Zündschlüssel bis zum
Anschlag:


- nach links an der Tür hinten links,

- nach rechts an der Tür hinten
rechts.


ELEKTRISCHE KINDERSICHERUNG

Sperrschalter, mit dem aus der Entfernung
die Türgriffe der hinteren Türen blockiert
und die Fensterheber hinten deaktiviert
werden, so dass ein Öffnen der Türen von
innen und eine Betätigung der elektrischen
Fensterheber hinten nicht möglich ist.
Der Schalter befi ndet sich zusammen mit den Schal-
tern der elektrischen Fensterheber an der Fahrertür.



)
Drücken Sie auf die Taste.
Die Kontrollleuchte der Taste leuchtet in
Verbindung mit einer Meldung auf dem
Multifunktionsbildschirm auf.
Diese Kontrollleuchte bleibt eingeschal-
tet, solange die Kindersicherung akti-
viert ist.
Sichern

Entsichern


)
Drehen Sie den roten Schalter
mit dem Zündschlüssel bis zum
Anschlag:


- nach rechts an der Tür hinten links,

- nach links an der Tür hinten
rechts.



Aktivierung
Deaktivierung


)
Drücken Sie erneut auf die Taste.
Die Kontrollleuchte der Taste erlischt
und auf dem Multifunktionsbildschirm er-
scheint eine entsprechende Meldung.
Diese Kontrollleuchte bleibt ausge-
schaltet, solange die Kindersicherung
deaktiviert ist.
Jeder davon abweichende Betriebszustand
der Kontrollleuchte weist auf eine Funkti-
onsstörung der elektrischen Kindersiche-
rung hin. Lassen Sie das System von einem
PEUGEOT-Vertragspartner überprüfen.

ii
128
SICHERHEIT

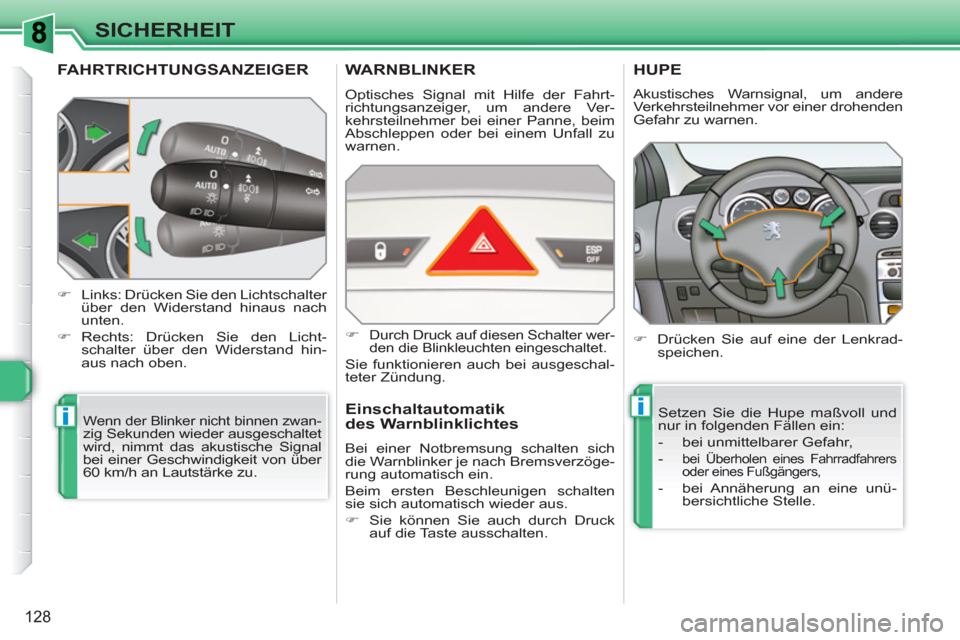

FAHRTRICHTUNGSANZEIGER
Wenn der Blinker nicht binnen zwan-zig Sekunden wieder ausgeschaltet
wird, nimmt das akustische Signal
bei einer Geschwindigkeit von über
60 km/h an Lautstärke zu.

)
Links: Drücken Sie den Lichtschalter
über den Widerstand hinaus nach
unten.

)
Rechts: Drücken Sie den Licht-
schalter über den Widerstand hin-
aus nach oben.
WARNBLINKER

Optisches Signal mit Hilfe der Fahrt-
richtungsanzeiger, um andere Ver-
kehrsteilnehmer bei einer Panne, beim
Abschleppen oder bei einem Unfall zu
warnen.


)

Durch Druck auf diesen Schalter wer-
den die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschal-
teter Zündung.










Einschaltautomatik
des Warnblinklichtes
Bei einer Notbremsung schalten sich
die Warnblinker je nach Bremsverzöge-
rung automatisch ein.
Beim ersten Beschleunigen schalten
sie sich automatisch wieder aus.


)
Sie können Sie auch durch Druck
auf die Taste ausschalten.

HUPE



)
Drücken Sie auf eine der Lenkrad-
speichen.
Setzen Sie die Hupe maßvoll und
nur in folgenden Fällen ein:


- bei unmittelbarer Gefahr,

-
bei Überholen eines Fahrradfahrers
oder eines Fußgängers,

- bei Annäherung an eine unü-
bersichtliche Stelle.

Akustisches Warnsignal, um andere
Verkehrsteilnehmer vor einer drohenden
Gefahr zu warnen.

!
i
i
i
129
SICHERHEIT
REIFENDRUCKÜBERWACHUNG
System zur permanenten automa-
tischen Kontrolle des Reifendrucks
während der Fahrt. Reparaturen und Reifenwechsel an einem
mit diesem System ausgerüsteten Rad müs-
sen von einem Vertreter des PEUGEOT-
Händlernetzes vorgenommen werden.
Wenn Sie bei einem Reifenwechsel ein Rad
montieren, das von der Reifendrucküberwa-
chung nicht erfasst wird (Beispiel: Montage
von Winterreifen), müssen Sie das System
von einem Vertreter des PEUGEOT-Händ-
lernetzes reinitialisieren lassen.
Das System ist kein Ersatz für die regel-
mäßige Prüfung des Reifendrucks (siehe
unter "Kenndaten"), um ein gleichbleibend
optimales Fahrverhalten zu gewährleisten
und eine vorzeitige Abnutzung der Reifen
zu vermeiden, vor allem bei erschwerten
Fahrbedingungen (starke Beladung, hohe
Geschwindigkeit).
Der Reifendruck muss bei kaltem Reifen
kontrolliert werden, und zwar mindestens
einmal im Monat. Denken Sie auch dar-
an, den Reifendruck des Ersatzrades zu
prüfen.
Das System kann durch elektromag-
netische Strahlung benachbarter Fre-
quenzen vorübergehend gestört werden.

In jedem Ventil befi nden sich Sensoren,
die bei einem Defekt (über 20 km/h)
Alarm auslösen.
Diese Kontrollleuchte leuchtet im Kombi-
instrument auf und/oder eine Meldung er-
scheint auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Signal,
um das betroffene Rad zu lokalisieren.


) Prüfen Sie bitte schnellstmöglich den Reifendruck.
Die Reifendruckkontrolle muss bei kalten Reifen durch-
geführt werden.


Zu wenig Luft auf dem Reifen


Die STOP
-Warnleuchte und/oder die-se Kontrollleuchte leuchten im Kom-
biinstrument auf, gleichzeitig ertönt
ein akustisches Signal in Verbindung
mit einer Meldung auf dem Multifunk-
tionsbildschirm, die das defekte Rad
lokalisiert.


)
Halten Sie sofort an und vermeiden Sie
jedes plötzliche Lenk- und Bremsmanöver.

)
Reparieren oder wechseln Sie den
beschädigten Reifen (geplatzt oder mit
starkem Luftverlust) und lassen Sie
den Reifendruck so schnell wie möglich
kontrollieren.



Reifenpanne

Die Reifendrucküberwachung ist eine
Fahrhilfe und entbindet den Fahrer we-
der von seiner Überwachungspfl icht
noch von seiner Verantwortung.


Sensor(en) nicht erfasst oder defekt
Diese Kontrollleuchte leuchtet im
Kombiinstrument auf und/oder
eine Meldung erscheint auf dem
Multifunktionsbildschirm in Ver-
bindung mit einem akustischen
Signal, um anzuzeigen, welche Radsen-
soren betroffen sind, bzw. darauf hinzuwei-
sen, dass ein Defekt im System vorliegt.
Wenden Sie sich an das PEUGEOT-
Händlernetz und lassen Sie den (die) de-
fekten Sensor(en) austauschen.
Diese Meldung erscheint auch,
wenn ein Rad vom Fahrzeug ab-
montiert wird (zur Reparatur) oder
ein Rad oder mehrere Räder ohne
Radsensor (Winterreifen) montiert
werden.
Falls Ihr Fahrzeug mit einem Er-
satzrad ausgerüstet ist, hat dieses
keinen Radsensor.

!
i
!
130
SICHERHEIT
BREMSHILFESYSTEME
Bremshilfen sind eine Ergänzung zum
Bremssystem und dienen dazu, beim
Bremsen in Notsituationen das Fahr-
zeug sicher und unter optimalen Bedin-
gungen zum Stillstand zu bringen:


- Antiblockiersystem (ABS),

- Elektronischer Bremskraftverteiler
(EBV),

- Bremsassistent.


Antiblockiersystem
und elektronischer
Bremskraftverteiler
Miteinander verbundene Systeme zur
Erhöhung der Stabilität und Manövrier-
fähigkeit Ihres Fahrzeugs beim Brem-
sen, besonders auf beschädigter oder
rutschiger Fahrbahn.

Bremsen Sie bei einer Notbremsung
mit voller Kraft, und zwar konstant,
ohne den Pedaldruck zu verringern.


Achten Sie beim Radwechsel (Rei-
fen und Felgen) darauf, dass die
Räder den Vorschriften des Her-
stellers entsprechen.


Funktionsstörung

Beim Aufl euchten dieser Warn-
leuchte in Verbindung mit einem
Warnton und einer Meldung in der
Multifunktionsanzeige liegt eine
Störung im Antiblockiersystem vor, die dazu führen kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
Beim Aufl euchten dieser an
die STOP
- und ABS
-Leuchte
gekoppelten Warnleuchte in
Verbindung mit einem Warnton
und einer Meldung in der Mul-
tifunktionsanzeige liegt eine Funktions-
störung im elektronischen Bremskraft-
verteiler vor, die dazu führen kann, dass
man beim Bremsen die Kontrolle über
das Fahrzeug verliert.

Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.










Bremsassistent

System, mit dem sich bei Notbrem-
sungen der optimale Bremsdruck
schneller erzielen und damit der Brems-
weg verkürzen lässt.
Aktivierung
Das Antiblockiersystem wird automa-
tisch aktiviert, wenn die Räder zu blo-
ckieren drohen.
Es kann sich unter normaler Funktion
durch leichte Vibrationen im Bremspe-
dal bemerkbar machen.

Aktivierung

Er wird je nach der Geschwindigkeit, mit
der man auf das Bremspedal tritt, aktiviert.
Dies macht sich durch einen verringer-
ten Pedalwiderstand und einer erhöhten
Bremswirkung bemerkbar.
Wenden Sie sich in beiden Fällen an
das PEUGEOT-Händlernetz. Treten Sie im Falle einer Notbrem-
sung mit aller Kraft und ohne nach-
zulassen auf das Bremspedal.

NOT- ODER PANNENHILFERUF

Hiermit können Sie einen Not- oder
Pannenhilferuf zu den Hilfsdiensten
oder der zuständigen PEUGEOT-Zen-
trale absetzen.
Ausführlichere Informationen zu dieser
Einrichtung fi nden Sie im Abschnitt
"Audio-Anlage und Telematik".


Deaktivierung
Wenn Ihr Fahrzeug mit dem Benzin-
motor 1,6 THP 200 PS ausgerüstet ist,
können Sie diese Funktion deaktivieren.
Lesen Sie hierzu den Abschnitt "Syste-
me zur Kontrolle der Spurtreue - Deak-
tivierung".

!
SICHERHEIT

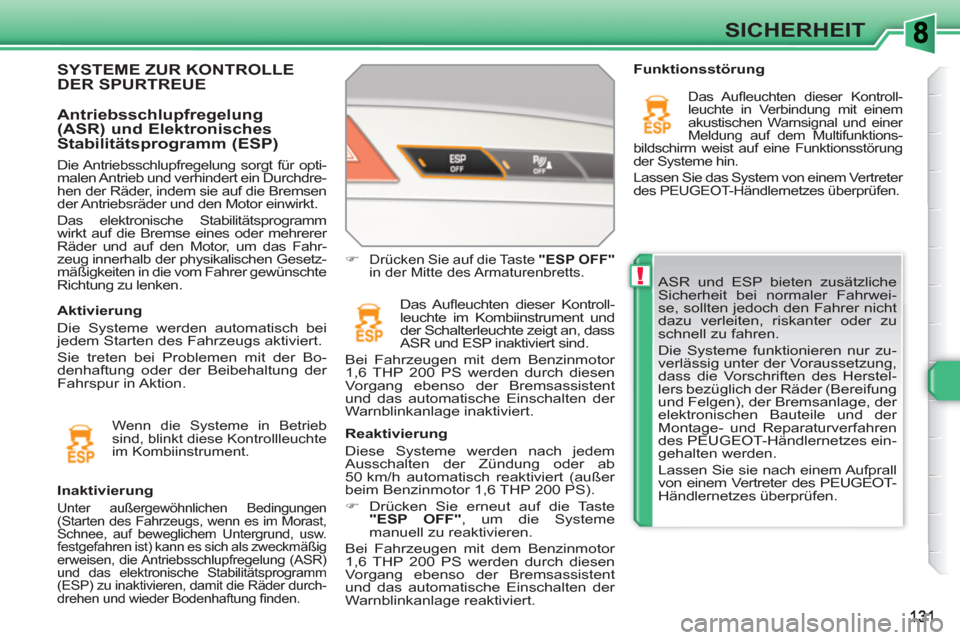

ASR und ESP bieten zusätzliche
Sicherheit bei normaler Fahrwei-
se, sollten jedoch den Fahrer nicht
dazu verleiten, riskanter oder zu
schnell zu fahren.
Die Systeme funktionieren nur zu-
verlässig unter der Voraussetzung,
dass die Vorschriften des Herstel-
lers bezüglich der Räder (Bereifung
und Felgen), der Bremsanlage, der
elektronischen Bauteile und der
Montage- und Reparaturverfahren
des PEUGEOT-Händlernetzes ein-
gehalten werden.
Lassen Sie sie nach einem Aufprall
von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen.


Inaktivierung

Unter außergewöhnlichen Bedingungen
(Starten des Fahrzeugs, wenn es im Morast,
Schnee, auf beweglichem Untergrund, usw.
festgefahren ist) kann es sich als zweckmäßig
erweisen, die Antriebsschlupfregelung (ASR)
und das elektronische Stabilitätsprogramm
(ESP) zu inaktivieren, damit die Räder durch-
drehen und wieder Bodenhaftung fi nden.



)
Drücken Sie auf die Taste "ESP OFF"

in der Mitte des Armaturenbretts.

Das Aufl euchten dieser Kontroll-
leuchte im Kombiinstrument und
der Schalterleuchte zeigt an, dass
ASR und ESP inaktiviert sind.
Bei Fahrzeugen mit dem Benzinmotor
1,6 THP 200 PS werden durch diesen
Vorgang ebenso der Bremsassistent
und das automatische Einschalten der
Warnblinkanlage inaktiviert.

Reaktivierung
Diese Systeme werden nach jedem
Ausschalten der Zündung oder ab
50 km/h automatisch reaktiviert (außer
beim Benzinmotor 1,6 THP 200 PS).


)
Drücken Sie erneut auf die Taste
"ESP OFF"
, um die Systeme
manuell zu reaktivieren.
Bei Fahrzeugen mit dem Benzinmotor
1,6 THP 200 PS werden durch diesen
Vorgang ebenso der Bremsassistent
und das automatische Einschalten der
Warnblinkanlage reaktiviert.
Funktionsstörung

Das Aufl euchten dieser Kontroll-
leuchte in Verbindung mit einem
akustischen Warnsignal und einer
Meldung auf dem Multifunktions-
bildschirm weist auf eine Funktionsstörung
der Systeme hin.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
SYSTEME ZUR KONTROLLE DER SPURTREUE

Aktivierung
Die Systeme werden automatisch bei
jedem Starten des Fahrzeugs aktiviert.
Sie treten bei Problemen mit der Bo-
denhaftung oder der Beibehaltung der
Fahrspur in Aktion.

Antriebsschlupfregelung
(ASR) und Elektronisches
Stabilitätsprogramm (ESP)
Wenn die Systeme in Betrieb
sind, blinkt diese Kontrollleuchte
im Kombiinstrument.



Die Antriebsschlupfregelung sorgt für opti-
malen Antrieb und verhindert ein Durchdre-
hen der Räder, indem sie auf die Bremsen
der Antriebsräder und den Motor einwirkt.
Das elektronische Stabilitätsprogramm
wirkt auf die Bremse eines oder mehrerer
Räder und auf den Motor, um das Fahr-
zeug innerhalb der physikalischen Gesetz-
mäßigkeiten in die vom Fahrer gewünschte
Richtung zu lenken.

132

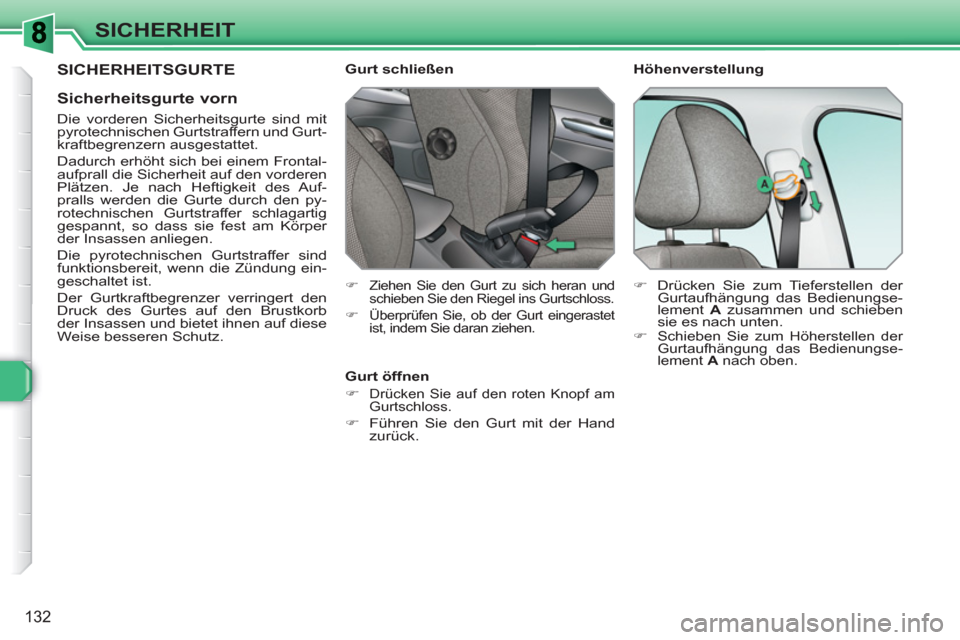

SICHERHEIT
SICHERHEITSGURTE

Sicherheitsgurte vorn


Die vorderen Sicherheitsgurte sind mit
pyrotechnischen Gurtstraffern und Gurt-
kraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal-
aufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Auf-
pralls werden die Gurte durch den py-
rotechnischen Gurtstraffer schlagartig
gespannt, so dass sie fest am Körper
der Insassen anliegen.
Die pyrotechnischen Gurtstraffer sind
funktionsbereit, wenn die Zündung ein-
geschaltet ist.
Der Gurtkraftbegrenzer verringert den
Druck des Gurtes auf den Brustkorb
der Insassen und bietet ihnen auf diese
Weise besseren Schutz.










Gurt schließen

Gurt öffnen


)

Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gurt mit der Hand
zurück.

Höhenverstellung



)
Ziehen Sie den Gurt zu sich heran und
schieben Sie den Riegel ins Gurtschloss.

)
Überprüfen Sie, ob der Gurt eingerastet
ist, indem Sie daran ziehen.



)
Drücken Sie zum Tieferstellen der
Gurtaufhängung das Bedienungse-
lement A
zusammen und schieben
sie es nach unten.

)

Schieben Sie zum Höherstellen der
Gurtaufhängung das Bedienungse-
lement A
nach oben.

133

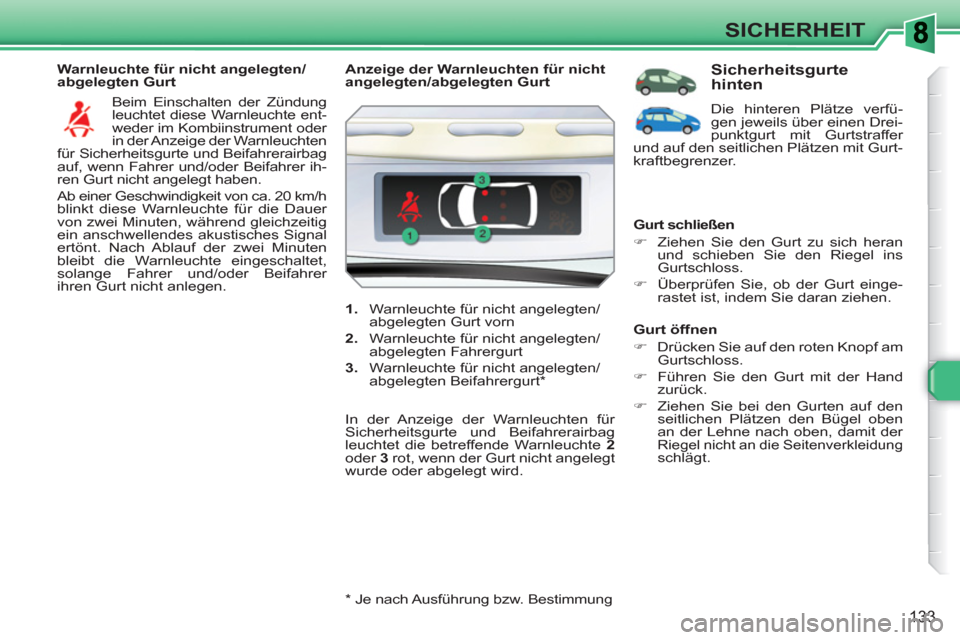

SICHERHEIT

Warnleuchte für nicht angelegten/
abgelegten Gurt
Beim Einschalten der Zündung
leuchtet diese Warnleuchte ent-
weder im Kombiinstrument oder
in der Anzeige der Warnleuchten
für Sicherheitsgurte und Beifahrerairbag
auf, wenn Fahrer und/oder Beifahrer ih-
ren Gurt nicht angelegt haben.
Ab einer Geschwindigkeit von ca. 20 km/h
blinkt diese Warnleuchte für die Dauer
von zwei Minuten, während gleichzeitig
ein anschwellendes akustisches Signal
ertönt. Nach Ablauf der zwei Minuten
bleibt die Warnleuchte eingeschaltet,
solange Fahrer und/oder Beifahrer
ihren Gurt nicht anlegen.

*
Je nach Ausführung bzw. Bestimmung
Anzeige der Warnleuchten für nicht
angelegten/abgelegten Gurt


1.
Warnleuchte für nicht angelegten/
abgelegten Gurt vorn

2.
Warnleuchte für nicht angelegten/
abgelegten Fahrergurt

3.
Warnleuchte für nicht angelegten/
abgelegten Beifahrergurt *

In der Anzeige der Warnleuchten für
Sicherheitsgurte und Beifahrerairbag
leuchtet die betreffende Warnleuchte 2

oder 3
rot, wenn der Gurt nicht angelegt
wurde oder abgelegt wird.


Sicherheitsgurte
hinten
Die hinteren Plätze verfü-
gen jeweils über einen Drei-
punktgurt mit Gurtstraffer
und auf den seitlichen Plätzen mit Gurt-
kraftbegrenzer.

Gurt schließen


)
Ziehen Sie den Gurt zu sich heran
und schieben Sie den Riegel ins
Gurtschloss.

)
Überprüfen Sie, ob der Gurt einge-
rastet ist, indem Sie daran ziehen.


Gurt öffnen


)
Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gurt mit der Hand
zurück.

)
Ziehen Sie bei den Gurten auf den
seitlichen Plätzen den Bügel oben
an der Lehne nach oben, damit der
Riegel nicht an die Seitenverkleidung schlägt.

134

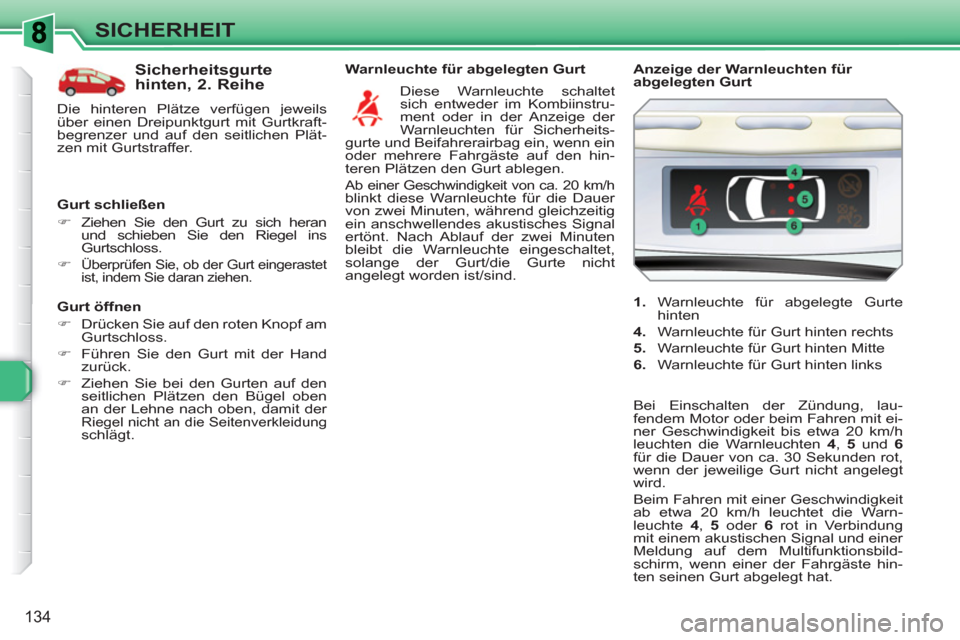

SICHERHEIT

Gurt öffnen


)
Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gurt mit der Hand
zurück.

)
Ziehen Sie bei den Gurten auf den
seitlichen Plätzen den Bügel oben
an der Lehne nach oben, damit der
Riegel nicht an die Seitenverkleidung schlägt.

Warnleuchte für abgelegten Gurt
Diese Warnleuchte schaltet
sich entweder im Kombiinstru-
ment oder in der Anzeige der
Warnleuchten für Sicherheits-
gurte und Beifahrerairbag ein, wenn ein
oder mehrere Fahrgäste auf den hin-
teren Plätzen den Gurt ablegen.
Ab einer Geschwindigkeit von ca. 20 km/h blinkt diese Warnleuchte für die Dauer
von zwei Minuten, während gleichzeitig
ein anschwellendes akustisches Signal
ertönt. Nach Ablauf der zwei Minuten
bleibt die Warnleuchte eingeschaltet,
solange der Gurt/die Gurte nicht
angelegt worden ist/sind.

1.
Warnleuchte für abgelegte Gurte
hinten

4.
Warnleuchte für Gurt hinten rechts

5.
Warnleuchte für Gurt hinten Mitte

6.
Warnleuchte für Gurt hinten links
Anzeige der Warnleuchten für
abgelegten Gurt
Bei Einschalten der Zündung, lau-
fendem Motor oder beim Fahren mit ei-
ner Geschwindigkeit bis etwa 20 km/h
leuchten die Warnleuchten 4
, 5
und 6

für die Dauer von ca. 30 Sekunden rot,
wenn der jeweilige Gurt nicht angelegt
wird.
Beim Fahren mit einer Geschwindigkeit
ab etwa 20 km/h leuchtet die Warn-
leuchte 4
, 5
oder 6
rot in Verbindung
mit einem akustischen Signal und einer
Meldung auf dem Multifunktionsbild-
schirm, wenn einer der Fahrgäste hin-
ten seinen Gurt abgelegt hat.











Sicherheitsgurte
hinten, 2. Reihe
Die hinteren Plätze verfügen jeweils
über einen Dreipunktgurt mit Gurtkraft-
begrenzer und auf den seitlichen Plät-
zen mit Gurtstraffer.

Gurt schließen


)
Ziehen Sie den Gurt zu sich heran
und schieben Sie den Riegel ins
Gurtschloss.

)

Überprüfen Sie, ob der Gurt eingerastet
ist, indem Sie daran ziehen.
