2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

i
47
MULTIFUNKTIONS-BILDSCHIRME
Wie Sie den einklappbaren Bild-
schirm bedienen (öffnen, schlie-
ßen, Position einstellen...), fi nden
Sie im Absatz "Zugang zum ein-
klappbaren Bildschirm".


Bildschirmanzeigen

Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

-
Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),

- Überprüfung der Fahrzeugzugänge,

- Warnmeldungen und Meldungen
zum Betriebszustand der Fahrzeug-
funktionen, die vorübergehend an-
gezeigt werden,

- Audio-Funktionen,

- Informationen des Bordcomputers,

- Informationen des bordeigenen
Navigationssystems.
Um vom Bedienfeld des WIP Nav-Systems
aus eine der Anwendungen zu wählen:


)
drücken Sie auf die dazugehörige
Taste "RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
oder "PHONE"
, da-
mit gelangen Sie in das betreffende Menü,

)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
drücken Sie auf das Steuerteil, um die
Wahl zu bestätigen,
oder

)
drücken Sie auf die Taste "ESC"
, um
den laufenden Vorgang abzubrechen
und zur vorherigen Anzeige zurückzu-
kehren.
EINKLAPPBARER FARBBILDSCHIRM16:9 (MIT WIP NAV)

Bedienungsschalter

Eine ausführlichere Beschreibung der
Anwendungen fi nden Sie im Abschnitt
"Audio-Anlage und Telematik" oder in
der gesonderten Anleitung, die Sie zu-
sammen mit den anderen Borddoku-
menten erhalten haben.

!
48
MULTIFUNKTIONS-BILDSCHIRME



)

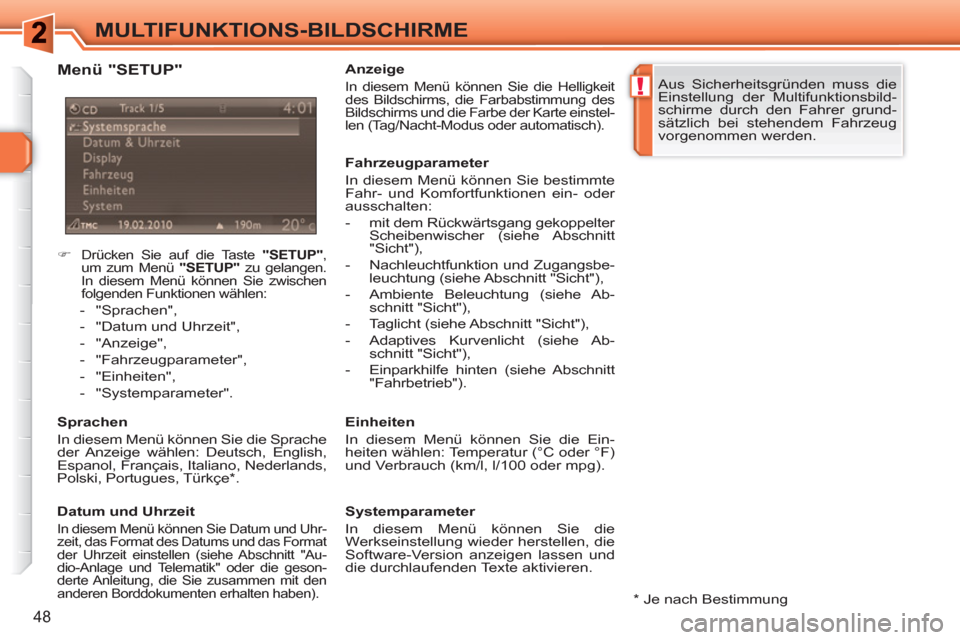

Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:



- "Sprachen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Fahrzeugparameter",

- "Einheiten",

- "Systemparameter".



Sprachen
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .

Datum und Uhrzeit

In diesem Menü können Sie Datum und Uhr-
zeit, das Format des Datums und das Format
der Uhrzeit einstellen (siehe Abschnitt "Au-
dio-Anlage und Telematik" oder die geson-
derte Anleitung, die Sie zusammen mit den
anderen Borddokumenten erhalten haben).

Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.

Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:


- mit dem Rückwärtsgang gekoppelter
Scheibenwischer (siehe Abschnitt
"Sicht"),

- Nachleuchtfunktion und Zugangsbe-
leuchtung (siehe Abschnitt "Sicht"),

- Ambiente Beleuchtung (siehe Ab-
schnitt "Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),

- Einparkhilfe hinten (siehe Abschnitt
"Fahrbetrieb").

Anzeige
In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung des
Bildschirms und die Farbe der Karte einstel-
len (Tag/Nacht-Modus oder automatisch).


Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Verbrauch (km/l, l/100 oder mpg).


Menü "SETUP"


* Je nach Bestimmung

i
49
MULTIFUNKTIONS-BILDSCHIRME
HOCHAUFLÖSENDER EINKLAPPBARER 16:9-FARBBILDSCHIRM (MIT WIP COM 3D)

Bildschirmanzeigen

In ausgeklapptem Zustand zeigt der
Bildschirm folgende Informationen au-
tomatisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

-
Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),

- Audiofunktionen,

- Einparkhilfe,

- Informationen des Telefons und der
Verzeichnisse,

- Informationen des bordeigenen
Navigationssystems.
Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:


)
drücken Sie auf die dazugehörige
Taste "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
oder
"SETUP"
; damit gelangen Sie in
das betreffende Menü,

)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder

)
drücken Sie auf die Taste "ESC"
,
um den laufenden Vorgang abzu-
brechen und zur vorherigen Anzeige
zurückzukehren. Wie Sie den einklappbaren Bild-
schirm bedienen (öffnen, schlie-
ßen, Position einstellen...), fi nden
Sie im Absatz "Zugang zum ein-
klappbaren Bildschirm". Eine ausführlichere Beschreibung der
Anwendungen fi nden Sie im Abschnitt
"Audio-Anlage und Telematik" unter
WIP Com 3D.

Bedienungsschalter

!
50
MULTIFUNKTIONS-BILDSCHIRME

* Je nach Bestimmung


Menü "SETUP"


Sprachen und Sprachfunktionen
In diesem Menü können Sie:


- die Sprache der Anzeige wählen
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),

- die Parameter der Spracherken-
nung wählen (Ein-/Ausschalten,
Benutzungshinweise, Sprechertrai-
ning...),

- die Lautstärke der Synthesestimme
einstellen.

Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
unter WIP Com 3D).

Anzeige
In diesem Menü können Sie die Hellig-
keit des Bildschirms, die Farbabstim-
mung des Bildschirms und die Farbe
der Karte einstellen (Tag/Nacht-Modus
oder automatisch).

Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).

Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.


)
Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:


- "Sprachen und Sprachfunktionen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".

i
i
51
MULTIFUNKTIONS-BILDSCHIRME
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:


- Ein- oder Aufklappen mit A
,

- Einstellen der Neigung mit B
.
Der Bildschirm verfügt auch über eine
Einklemmsicherung.

Bildschirm öffnen


)
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A
, um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Telema-
tikanlage, bei einem ausgehenden Anruf,
einem Sprachbefehl und bei Empfang ei-
ner mit der STOP-Warnleuchte gekoppel-
ten Meldung automatisch auf.
Bildschirm schließen


)
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A
, um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten der
Audio- und Telematikanlage auch
weiterhin automatisch öffnen bzw.
schließen soll, darf er nicht ge-
schlossen werden, während die
Audio- und Telematikanlage in Be-
trieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:


)
drücken Sie auf den entsprechenden
Teil des Schalters B
, um den
Bildschirm näher zu sich heran oder
zur Windschutzscheibe zu stellen,
oder


)
drücken bzw. ziehen Sie den
Bildschirm vorsichtig mit der Hand
von sich weg bzw. zu sich heran.

Bildschirmposition einstellen

Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt.
Bildschirmposition speichern
Das System hat vier voreingestellte
Positionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte
Position.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte
Position ein, die der zuletzt gespeicher-
ten am nächsten kommt.
Wenn Sie den Bildschirm schlie-
ßen, während die Audio- und Te-
lematikanlage in Betrieb ist, klappt
er bei einem ausgehenden Tele-
fonanruf, einem Sprachbefehl oder
bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf.



















Zugang zum einklappbaren Bildschirm

52
MULTIFUNKTIONS-BILDSCHIRME

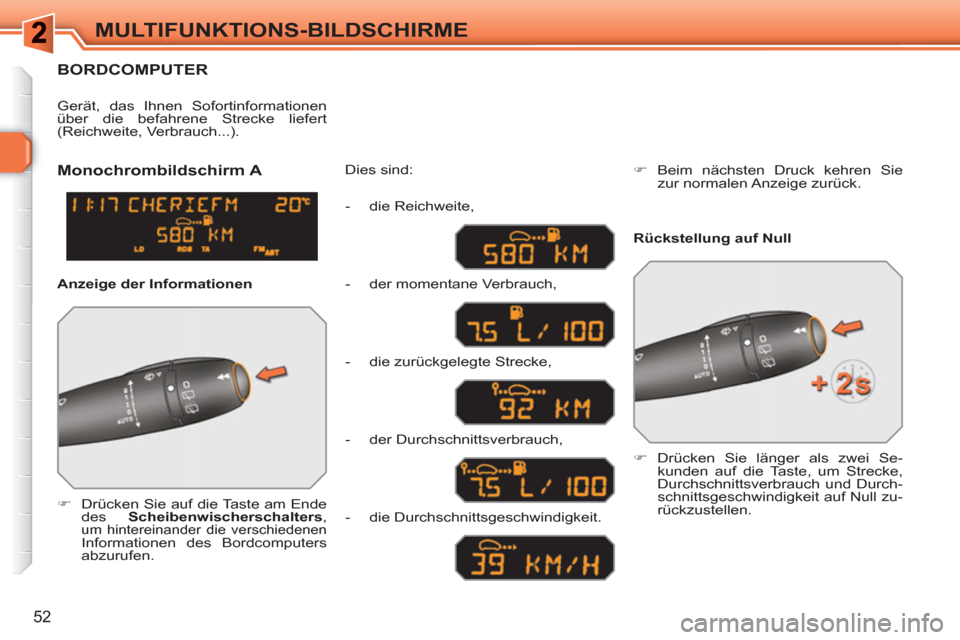

BORDCOMPUTER


)

Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
,
um hintereinander die verschiedenen Informationen des Bordcomputers
abzurufen. Dies sind: Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch...).


)
Drücken Sie länger als zwei Se-
kunden auf die Taste, um Strecke,
Durchschnittsverbrauch und Durch-
schnittsgeschwindigkeit auf Null zu-
rückzustellen.




Monochrombildschirm A


Rückstellung auf Null

Anzeige der Informationen

- die Reichweite,

- der momentane Verbrauch,

- die zurückgelegte Strecke,

- der Durchschnittsverbrauch,

- die Durchschnittsgeschwindigkeit.
)
Beim nächsten Druck kehren Sie
zur normalen Anzeige zurück.

i
53
MULTIFUNKTIONS-BILDSCHIRME

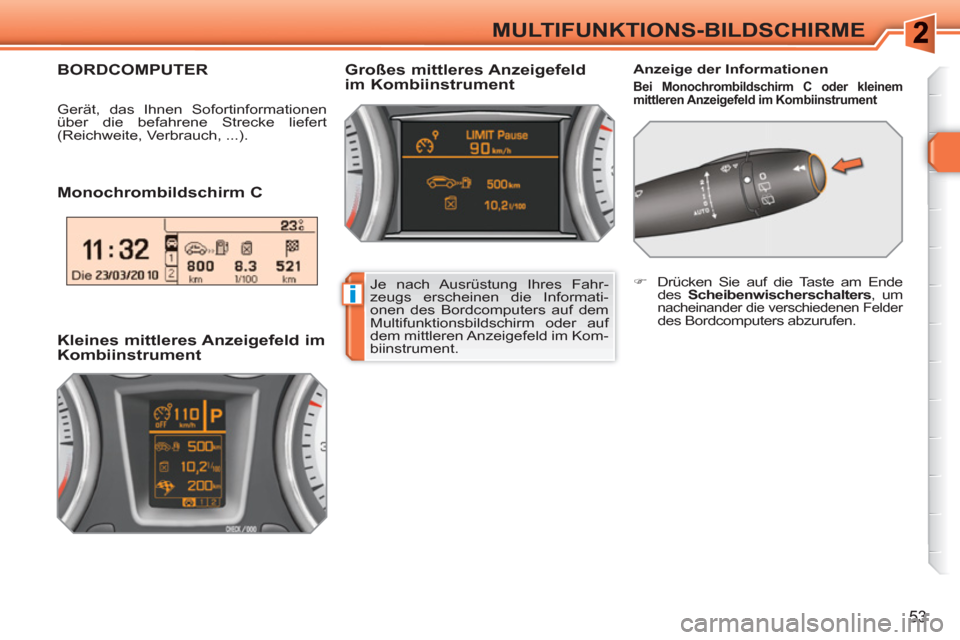

Monochrombildschirm C


Anzeige der Informationen


Bei Monochrombildschirm C oder kleinem
mittleren Anzeigefeld im Kombiinstrument


Großes mittleres Anzeigefeld
im Kombiinstrument BORDCOMPUTER
Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch, ...).

Kleines mittleres Anzeigefeld im
Kombiinstrument

Je nach Ausrüstung Ihres Fahr-
zeugs erscheinen die Informati-
onen des Bordcomputers auf dem
Multifunktionsbildschirm oder auf
dem mittleren Anzeigefeld im Kom-
biinstrument.

)
Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters
, um
nacheinander die verschiedenen Felder des Bordcomputers abzurufen.

54
MULTIFUNKTIONS-BILDSCHIRME

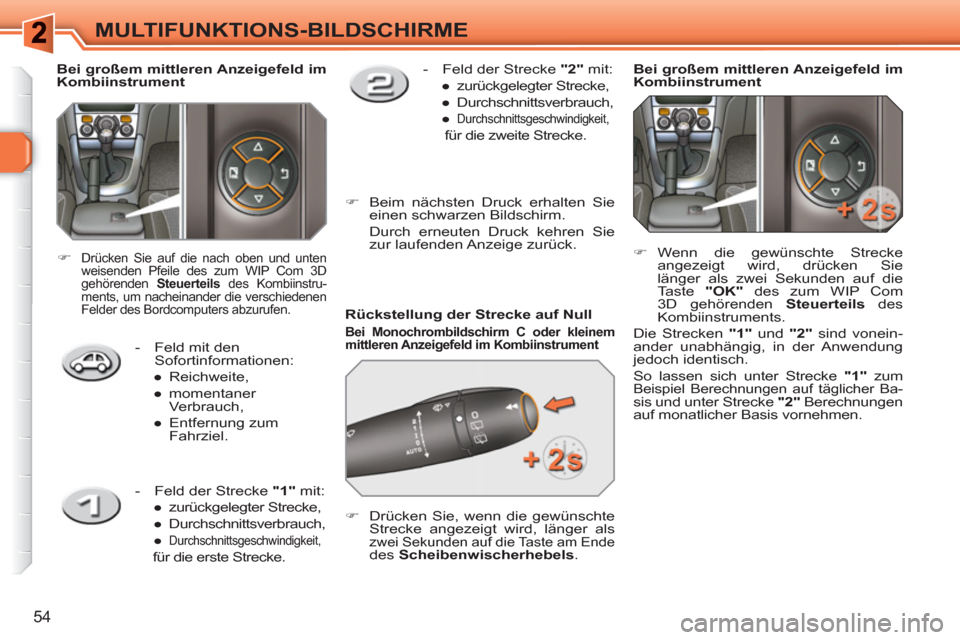

Rückstellung der Strecke auf Null


Bei Monochrombildschirm C oder kleinem
mittleren Anzeigefeld im Kombiinstrument



)
Drücken Sie, wenn die gewünschte
Strecke angezeigt wird, länger als
zwei Sekunden auf die Taste am Ende des Scheibenwischerhebels
.
Bei großem mittleren Anzeigefeld

im
Kombiinstrument



)
Wenn die gewünschte Strecke
angezeigt wird, drücken Sie
länger als zwei Sekunden auf die
Taste "OK"
des zum WIP Com
3D gehörenden Steuerteils
des
Kombiinstruments.
Die Strecken "1"
und "2"
sind vonein-
ander unabhängig, in der Anwendung
jedoch identisch.
So lassen sich unter Strecke "1"
zum
Beispiel Berechnungen auf täglicher Ba-sis und unter Strecke "2"
Berechnungen
auf monatlicher Basis vornehmen.


- Feld der Strecke "2"
mit:


●
zurückgelegter Strecke,

●
Durchschnittsverbrauch,

●

Durchschnittsgeschwindigkeit,
für die zweite Strecke.



)
Beim nächsten Druck erhalten Sie
einen schwarzen Bildschirm.
Durch erneuten Druck kehren Sie
zur laufenden Anzeige zurück.

Bei großem mittleren Anzeigefeld

im
Kombiinstrument



- Feld mit den
Sofortinformationen:


●
Reichweite,

●
momentaner
Verbrauch,

●
Entfernung zum
Fahrziel.


)

Drücken Sie auf die nach oben und unten
weisenden Pfeile des zum WIP Com 3D
gehörenden Steuerteils
des Kombiinstru-
ments, um nacheinander die verschiedenen
Felder des Bordcomputers abzurufen.



- Feld der Strecke "1"
mit:


●
zurückgelegter Strecke,

●
Durchschnittsverbrauch,

●

Durchschnittsgeschwindigkeit,
für die erste Strecke.
