PRAKTISCHE TIPPS

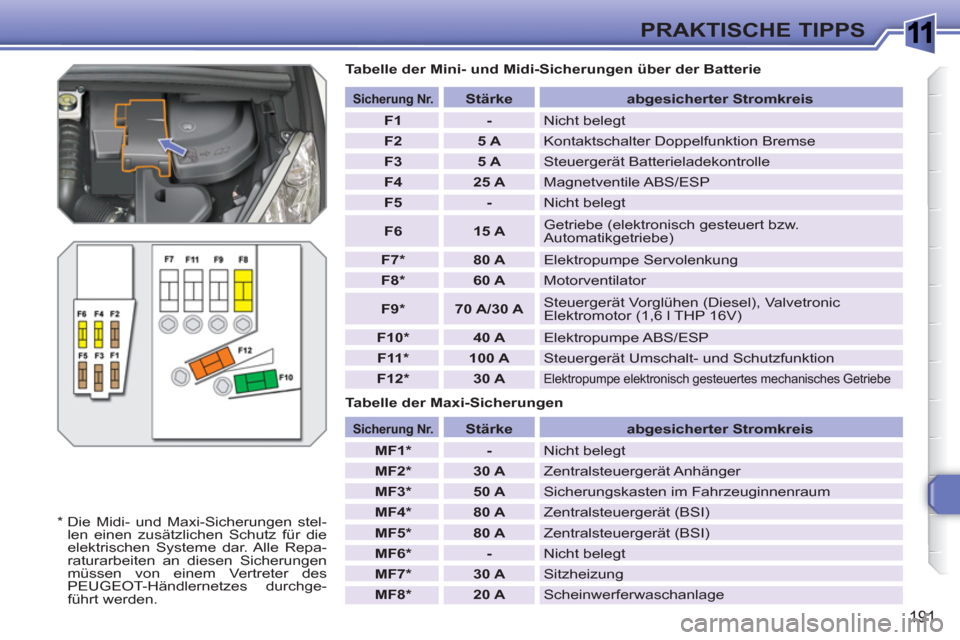

Tabelle der Mini- und Midi-Sicherungen über der Batterie

Tabelle der Maxi-Sicherungen



Sicherung Nr.




Stärke


abgesicherter Stromkreis



F1



-

Nicht belegt


F2



5 A

Kontaktschalter Doppelfunktion Bremse


F3



5 A

Steuergerät Batterieladekontrolle


F4



25 A

Magnetventile ABS/ESP


F5



-

Nicht belegt


F6



15 A

Getriebe (elektronisch gesteuert bzw.
Automatikgetriebe)


F7 *



80 A

Elektropumpe Servolenkung


F8 *



60 A

Motorventilator


F9 *



70 A/30 A

Steuergerät Vorglühen (Diesel), Valvetronic
Elektromotor (1,6 l THP 16V)


F10 *



40 A

Elektropumpe ABS/ESP


F11 *



100 A

Steuergerät Umschalt- und Schutzfunktion


F12 *



30 A



Elektropumpe elektronisch gesteuertes mechanisches Getriebe


Sicherung Nr.





Stärke


abgesicherter Stromkreis



MF1 *



-

Nicht belegt


MF2 *



30 A

Zentralsteuergerät Anhänger


MF3 *



50 A

Sicherungskasten im Fahrzeuginnenraum


MF4 *



80 A

Zentralsteuergerät (BSI)


MF5 *



80 A

Zentralsteuergerät (BSI)


MF6 *



-

Nicht belegt


MF7 *



30 A

Sitzheizung


MF8 *



20 A

Scheinwerferwaschanlage
*
Die Midi- und Maxi-Sicherungen stel-
len einen zusätzlichen Schutz für die
elektrischen Systeme dar. Alle Repa-
raturarbeiten an diesen Sicherungen
müssen von einem Vertreter des
PEUGEOT-Händlernetzes durchge-
führt werden.

1
i
192
PRAKTISCHE TIPPS

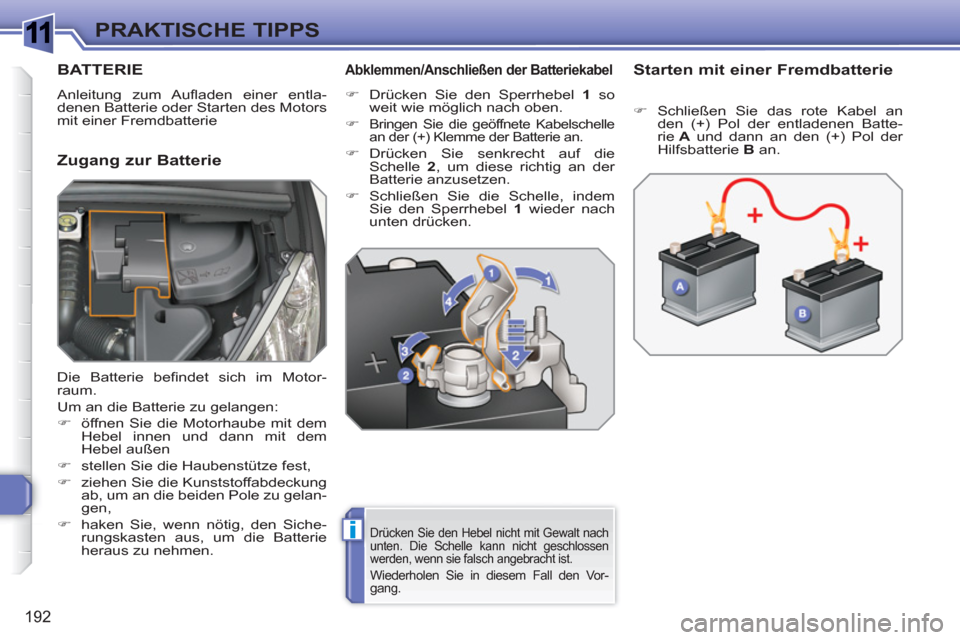

BATTERIE
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie

Zugang zur Batterie


Abklemmen/Anschließen der Batteriekabel



)
Drücken Sie den Sperrhebel 1
so
weit wie möglich nach oben.

)

Bringen Sie die geöffnete Kabelschelle
an der (+) Klemme der Batterie an.

)
Drücken Sie senkrecht auf die
Schelle 2
, um diese richtig an der
Batterie anzusetzen.

)
Schließen Sie die Schelle, indem
Sie den Sperrhebel 1
wieder nach
unten drücken.


Starten mit einer Fremdbatterie

Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht ist.
Wiederholen Sie in diesem Fall den Vor-
gang.



)
Schließen Sie das rote Kabel an
den (+) Pol der entladenen Batte-
rie A
und dann an den (+) Pol der
Hilfsbatterie B
an.
Die Batterie befi ndet sich im Motor-
raum.
Um an die Batterie zu gelangen:


)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem
Hebel außen

)
stellen Sie die Haubenstütze fest,

)
ziehen Sie die Kunststoffabdeckung
ab, um an die beiden Pole zu gelan-
gen,

)
haken Sie, wenn nötig, den Siche-
rungskasten aus, um die Batterie
heraus zu nehmen.

1
!
i
193
PRAKTISCHE TIPPS
Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn
Sie die Pole abgeklemmt haben.
Schieben Sie das Fahrzeug nicht
an, um den Motor zu starten, wenn
Ihr Fahrzeug ein elektronisch ge-
steuertes mechanisches Sechs-
ganggetriebe hat.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Wenn das Fahrzeug länger als
einen Monat nicht benutzt wird,
empfi ehlt es sich, die Batterie ab-
zuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühes-
tens 2 Minuten nach dem Aus-
schalten der Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie
abklemmen.

Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elek-
tronischen Systeme initialisiert wer-
den können. Sollten trotz Beachtung
dieser Vorschrift leichte Störungen
auftreten und bestehen bleiben, wen-
den Sie sich bitte an das PEUGEOT-
Händlernetz.
Folgende Systeme müssen Sie
selbst reinitialisieren (lesen Sie dazu
bitte den entsprechenden Abschnitt
nach):


- den Schlüssel mit der Fernbedie-
nung,

- den Dachhimmel des Panorama-
Glasdachs,

- das bordeigene Navigations-
system GPS.

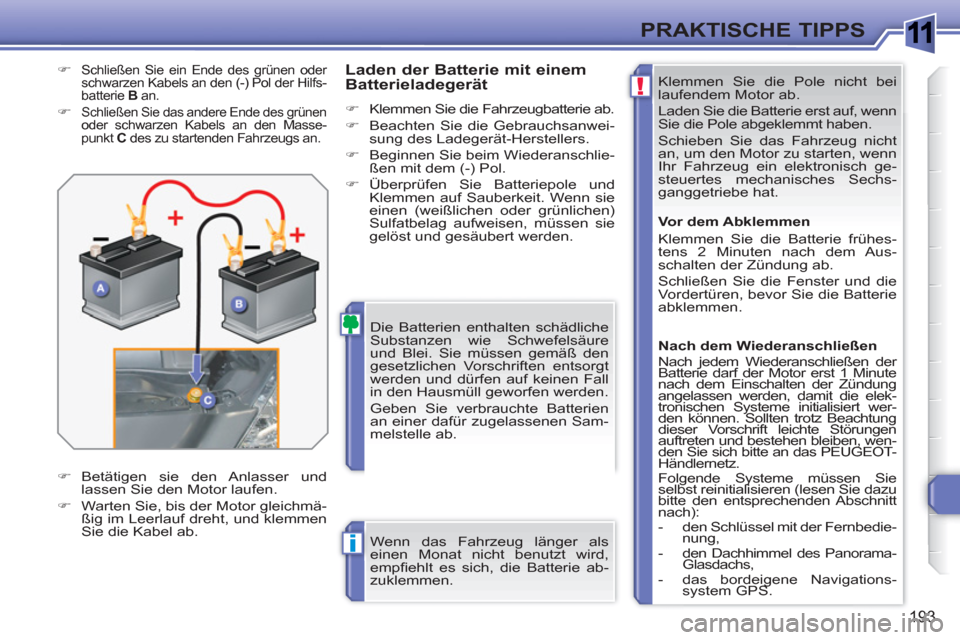

Laden der Batterie mit einem
Batterieladegerät


)
Klemmen Sie die Fahrzeugbatterie ab.

)
Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

)
Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.

)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der Hilfs-
batterie B
an.

)
Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Masse-
punkt C
des zu startenden Fahrzeugs an.


)
Betätigen sie den Anlasser und
lassen Sie den Motor laufen.

)
Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.

1
!
i
194
PRAKTISCHE TIPPS
Bei entladener Batterie springt der
Motor nicht an (vgl. betreffenden
Absatz). Wenn Sie gerade ein Gespräch
führen:


- können Sie dieses mit der Frei-
sprecheinrichtung des WIP
Sound-Systems noch 10 Minuten
lang fortsetzen,

- können Sie dieses beim WIP
Nav-System oder WIP Com 3D
noch 10 Minuten lang fortsetzen,
bevor es, je nachdem über wel-
ches Telefonmodell Sie verfügen,
auf Ihr Telefon umgeleitet wird.


Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors kön-
nen Sie elektrische Verbraucher wie
Audioanlage und Telematik, Scheiben-
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen.

Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.


)
Um die Funktionen sofort wieder
benutzen zu können, starten Sie den
Motor und lassen Sie ihn laufen:


- weniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in
Betrieb nehmen zu können,

- länger als zehn Minuten, damit sie
ca. dreißig Minuten verfügbar sind.



Wechsel in den
Energiesparmodus
Wenn diese dreißig Minuten verstrichen sind, wird der Wechsel in den Energiespar-modus auf dem Multifunktionsbildschirm
angezeigt, die eingeschalteten Verbrau-
cher werden auf Bereitschaft geschaltet.
AUSTA USCH DERSCHEIBENWISCHERBLÄTTER

Entfernen



)
Heben Sie den entsprechenden
Wischerarm an.

)
Lösen Sie das Wischerblatt und
ziehen Sie es ab.



Einsetzen



)
Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.

)
Klappen Sie den Wischerarm
vorsichtig wieder herunter.



Vor dem Entfernen eines
Wischerblatts vorn


)
Betätigen Sie innerhalb einer Minute nach
dem Ausschalten der Zündung den Schei-
benwischerschalter, um die Wischer in die
Mitte der Windschutzscheibe zu
stellen.



Nach dem Einsetzen eines
Wischerblatts vorn


)
Schalten Sie die Zündung ein.

)

Betätigen Sie den Scheibenwischer-
schalter erneut, um die Wischer wieder
in die Ausgangsposition zu brin
gen.

ENTLASTUNG DER BATTERIE

Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher un-
ter Berücksichtigung des Ladezustandes
der Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.

1
!i
195
PRAKTISCHE TIPPS
FAHRZEUG ABSCHLEPPEN

Zugang zum Werkzeug
Abschleppen des eigenen
Fahrzeugs


)
Öffnen Sie die Abdeckung an der
vorderen Stoßstange durch Druck
auf das untere Ende.

)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.

)
Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf das untere Ende.

)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.


Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich unter
dem Bodenbelag im Kofferraum.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Heben Sie den Bodenbelag an.

)
Befestigen Sie ihn mit der Schnur am
Haken der Hutablagenhalterung.

)
Nehmen Sie den Staukasten aus
Polystyrol heraus.

)
Nehmen Sie die Abschleppöse
heraus.
Benutzen Sie beim Abschleppen
auf vier Rädern immer eine Ab-
schleppstange.
Benutzen Sie beim Abschleppen
auf zwei Rädern immer eine pro-
fessionelle Hebevorrichtung.
Beim Abschleppen mit abgestell-
tem Motor sind Bremskraftverstär-
kung und Servolenkung nicht mehr
wirksam.
)

Stellen Sie die Gangschalthebel in den
Leerlauf (Position N
beim elektronisch
gesteuerten mechanischen Getriebe
oder Automatikgetriebe).
Wird dieser Hinweis nicht beach-
tet, kann dies zur Beschädigung
verschiedener Bremsteile und zum
Versagen des Bremsassistenten
beim nächsten Starten des Motors
führen.
Anleitung zum Abschleppen des eige-
nen oder eines fremden Fahrzeugs mit
einer abnehmbaren mechanischen Vor-
richtung

1
!i
196
PRAKTISCHE TIPPS
FAHRZEUG ABSCHLEPPEN

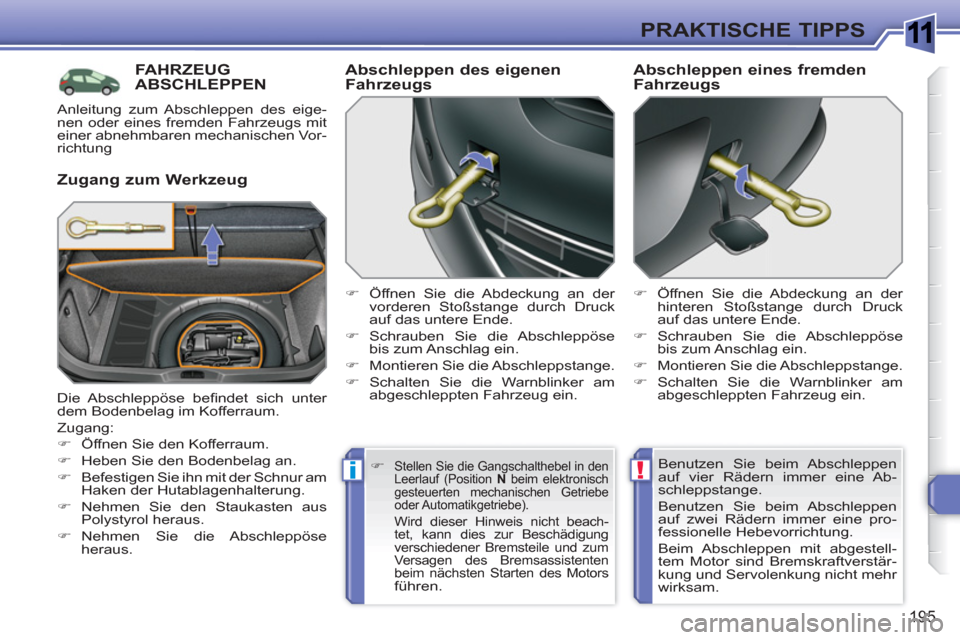

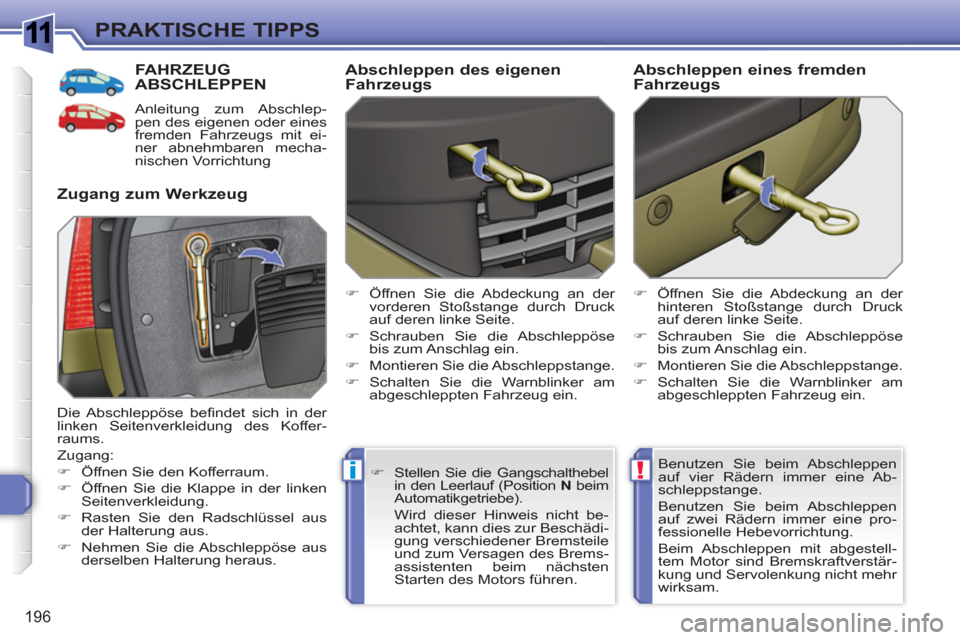

Anleitung zum Abschlep-
pen des eigenen oder eines
fremden Fahrzeugs mit ei-
ner abnehmbaren mecha-
nischen Vorrichtung

Zugang zum Werkzeug
Abschleppen des eigenen
Fahrzeugs


)
Öffnen Sie die Abdeckung an der
vorderen Stoßstange durch Druck
auf deren linke Seite.

)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.

)
Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf deren linke Seite.

)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.


Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich in der
linken Seitenverkleidung des Koffer-
raums.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Öffnen Sie die Klappe in der linken
Seitenverkleidung.

)
Rasten Sie den Radschlüssel aus
der Halterung aus.

)
Nehmen Sie die Abschleppöse aus
derselben Halterung heraus.
Benutzen Sie beim Abschleppen
auf vier Rädern immer eine Ab-
schleppstange.
Benutzen Sie beim Abschleppen
auf zwei Rädern immer eine pro-
fessionelle Hebevorrichtung.
Beim Abschleppen mit abgestell-
tem Motor sind Bremskraftverstär-
kung und Servolenkung nicht mehr
wirksam.
)
Stellen Sie die Gangschalthebel
in den Leerlauf (Position N
beim
Automatikgetriebe).
Wird dieser Hinweis nicht be-
achtet, kann dies zur Beschädi-
gung verschiedener Bremsteile
und zum Versagen des Brems-
assistenten beim nächsten
Starten des Motors führen.

1
i
i
!
197
PRAKTISCHE TIPPS
ANHÄNGERKUPPLUNG
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden.

Empfehlungen für den Fahrbetrieb

Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.


)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.


Seitenwind


)
Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.


Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.

Reifen


)
Prüfen Sie den Reifendruck an
Zugfahrzeug und Anhänger und
beachten Sie die empfohlenen
Reifendruckwerte.


Beleuchtung


)
Überprüfen Sie die elektrische
Signalanlage des Anhängers.
Die Einparkhilfe hinten wird auto-
matisch ausgeschaltet, wenn Sie
eine Original-PEUGEOT-Anhän-
gerkupplung benutzen.


)
Halten Sie beim Aufl euch-
ten der Warnleuchte und
der STOP
-Leuchte an
und stellen Sie den Motor
schnellstmöglich ab.

Mechanische Vorrichtung zum Ankup-
peln eines Anhängers oder Wohnwa-
gens mit zusätzlicher Signalanlage und
Beleuchtung.

Verteilung der Lasten


)
Verteilen Sie die Last im Anhänger
so, dass sich die schwersten
Gegenstände so nahe wie möglich
an der Achse befi nden und die
höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast
muss je 1 000 m Höhe um 10 % redu-
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten. Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.

Wir empfehlen Ihnen, Original PEUGEOT-Anhängerkupplungen und Anschlusskabel zu benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wur-
den und die Anhängerkupplungen von
einem PEUGEOT-Vertragspartner mon-
tieren zu lassen.
Wird die Anhängerkupplung nicht von
einem PEUGEOT-Vertragspartner mon-
tiert, so müssen bei der Montage unbe-
dingt die elektrischen Vorrüstungen am
Heck des Fahrzeugs benutzt und die Wei-
sungen des Herstellers befolgt werden.

Wenn Ihr Fahrzeug mit dem Benzin-
motor 1,6 THP 200 PS ausgerüstet ist,
können Sie die Anhängevorrichtung
nicht montieren. Dies ist aufgrund des
Platzbedarfs der Sportauspuffanlage
nicht möglich.

1
ii
PRAKTISCHE TIPPS

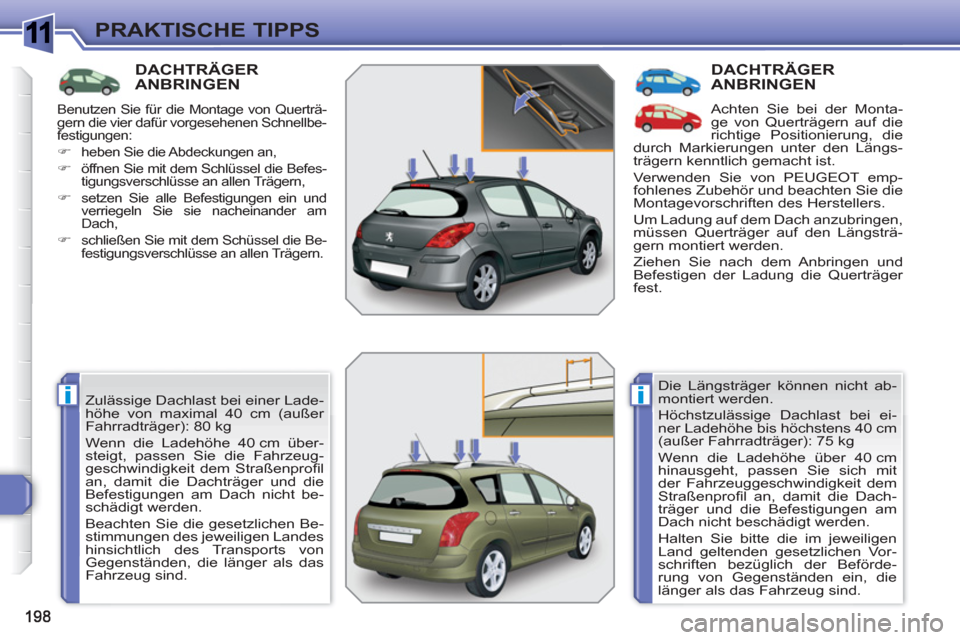

DACHTRÄGER ANBRINGEN
Zulässige Dachlast bei einer Lade-
höhe von maximal 40 cm (außer
Fahrradträger): 80 kg
Wenn die Ladehöhe 40 cm über-
steigt, passen Sie die Fahrzeug-
geschwindigkeit dem Straßenprofi l
an, damit die Dachträger und die
Befestigungen am Dach nicht be-
schädigt werden.
Beachten Sie die gesetzlichen Be-
stimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind.
DACHTRÄGER ANBRINGEN

Achten Sie bei der Monta-
ge von Querträgern auf die
richtige Positionierung, die
durch Markierungen unter den Längs-
trägern kenntlich gemacht ist.
Verwenden Sie von PEUGEOT emp-
fohlenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Um Ladung auf dem Dach anzubringen,
müssen Querträger auf den Längsträ-
gern montiert werden.
Ziehen Sie nach dem Anbringen und
Befestigen der Ladung die Querträger
fest.
Die Längsträger können nicht ab-
montiert werden.
Höchstzulässige Dachlast bei ei-
ner Ladehöhe bis höchstens 40 cm
(außer Fahrradträger): 75 kg
Wenn die Ladehöhe über 40 cm
hinausgeht, passen Sie sich mit
der Fahrzeuggeschwindigkeit dem
Straßenprofi l an, damit die Dach-
träger und die Befestigungen am
Dach nicht beschädigt werden.
Halten Sie bitte die im jeweiligen
Land geltenden gesetzlichen Vor-
schriften bezüglich der Beförde-
rung von Gegenständen ein, die
länger als das Fahrzeug sind. Benutzen Sie für die Montage von Querträ-
gern die vier dafür vorgesehenen Schnellbe-
festigungen:


)
heben Sie die Abdeckungen an,

)
öffnen Sie mit dem Schlüssel die Befes-
tigungsverschlüsse an allen Trägern,

)
setzen Sie alle Befestigungen ein und
verriegeln Sie sie nacheinander am
Dach,

)
schließen Sie mit dem Schüssel die Be-
festigungsverschlüsse an allen Trägern.
