2009 Alfa Romeo MiTo Instrukcja obsługi (in Polish)

224DANE TECHNICZNE
955A1000
199A8000
955A3000955AXB1B 01 ()
955AXB1B 01B ()
955AXA1B 00 (
)
955AXA1B 00B ()
955AXC1B 02 (
)
955AXC1B 02B ()
KODY SILNIKÓW – WERSJE NADWOZIA
(*) Wersje na rynki specyficzne
(
) Wersje 4 miejscowe
(
) Wersje 5 miejscowe
Kod silnika Wersja nadwozia
1.4 Benzynowy (*)
1.4 Turbo Benzynowy
1.6 JTDM
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 224

955A3000
Diesel
4 w rzędzie
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Olej napędowy
(Specyfikacja EN590)
199A8000
Otto
4 w rzędzie
72,0 x 84,0
1368
9,8
114
155 (
)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Benzyna zielona
bezołowiowa LO 95 lub
LO 98 (Specyfikacja EN228)
955A1000
Otto
4 w rzędzie
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Benzyna zielona
bezołowiowa LO 95
(Specyfikacja EN228)

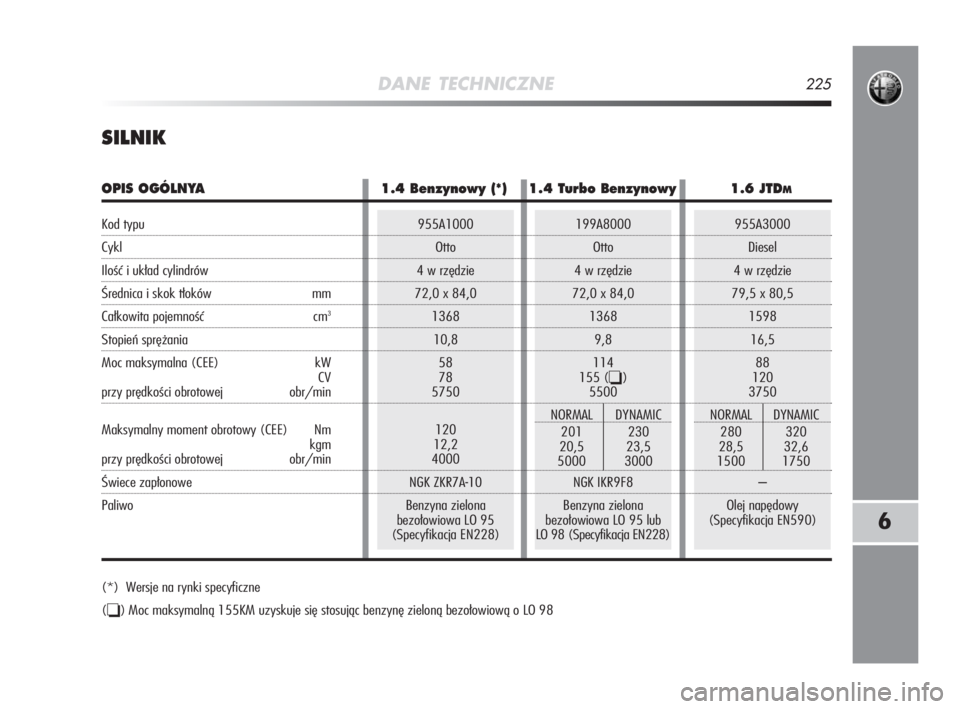

DANE TECHNICZNE225
6
SILNIK
(*) Wersje na rynki specyficzne
(
) Moc maksymalną 155KM uzyskuje się stosując benzynę zieloną bezołowiową o LO 98
OPIS OGÓLNYA 1.4 Benzynowy (*) 1.4 Turbo Benzynowy 1.6 JTDM
Kod typu
Cykl
Ilość i układ cylindrów
Średnica i skok tłoków mm
Całkowita pojemność cm3
Stopień sprężania
Moc maksymalna (CEE) kW
CV
przy prędkości obrotowej obr/min
Maksymalny moment obrotowy (CEE) Nm
kgm
przy prędkości obrotowej obr/min
Świece zapłonowe
Paliwo
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 225

Sześć biegów do przodu plus bieg wsteczny z synchronizatorami dla włączania biegów do jazdy do przodu
Samoregulacyjne z pedałem bez skoku jałowego
Przedni
226DANE TECHNICZNE
ZASILANIE
PRZENIESIENIE NAP¢DU
Zmiany lub naprawy instalacji elektrycznej wykonane niewłaściwie, bez uwzględnienia charakterystyk techniczny-
ch instalacji, mogą spowodować nieprawidłowe działanie i stwarzać zagrożenie pożarem.
1.4 Benzynowy 1.4 Turbo Benzynowy 1.6 JTDM
ZasilanieWtrysk elektroniczny Multipoint
sekwencyjny fazowy z
kontrolą detonacji Wtrysk elektroniczny Multipoint
sekwencyjny fazowy sterowany
elektronicznie z turbosprężarka i
chłodnicą intercoolerIniezione diretta Multijet
“Common Rail”
a controllo elettronico con
turbo e intercooler
1.4 Benzynowy - 1.4 Turbo Benzynowy - 1.6 JTDM
Skrzynia biegów
Sprzęgło
Napęd
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 226

A niezależne typu Mc Pherson z drążkiem stabilizatora
Koła połączone mostem skrętnym

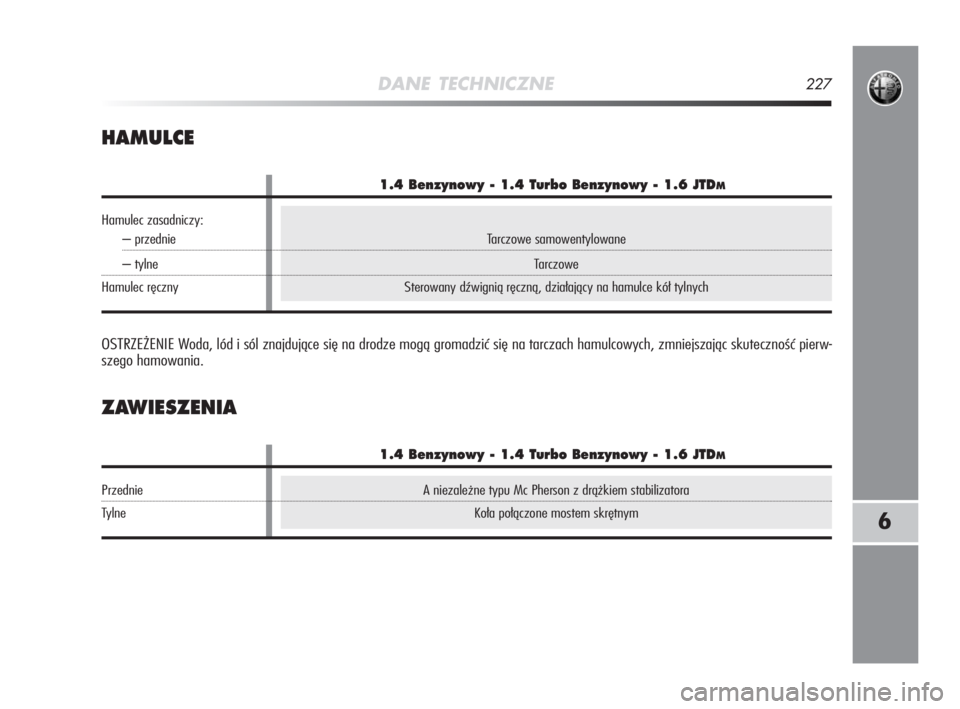

DANE TECHNICZNE227
6
Tarczowe samowentylowane
Tarczowe
Sterowany dźwignią ręczną, działający na hamulce kół tylnych
HAMULCE
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając skuteczność pierw-
szego hamowania.
ZAWIESZENIA
1.4 Benzynowy - 1.4 Turbo Benzynowy - 1.6 JTDM
Hamulec zasadniczy:
– przednie
– tylne
Hamulec ręczny
1.4 Benzynowy - 1.4 Turbo Benzynowy - 1.6 JTDM
Przednie
Tylne
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 227

228DANE TECHNICZNE
UK¸AD KIEROWNICZY
Zębnik z listwą zębatą ze wspomaganiem elektrycznym
11,0
1.4 Benzynowy - 1.4 Turbo Benzynowy - 1.6 JTDM
Typ
Średnica skrętu kół
(pomiędzy krawężnikami) m
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 228

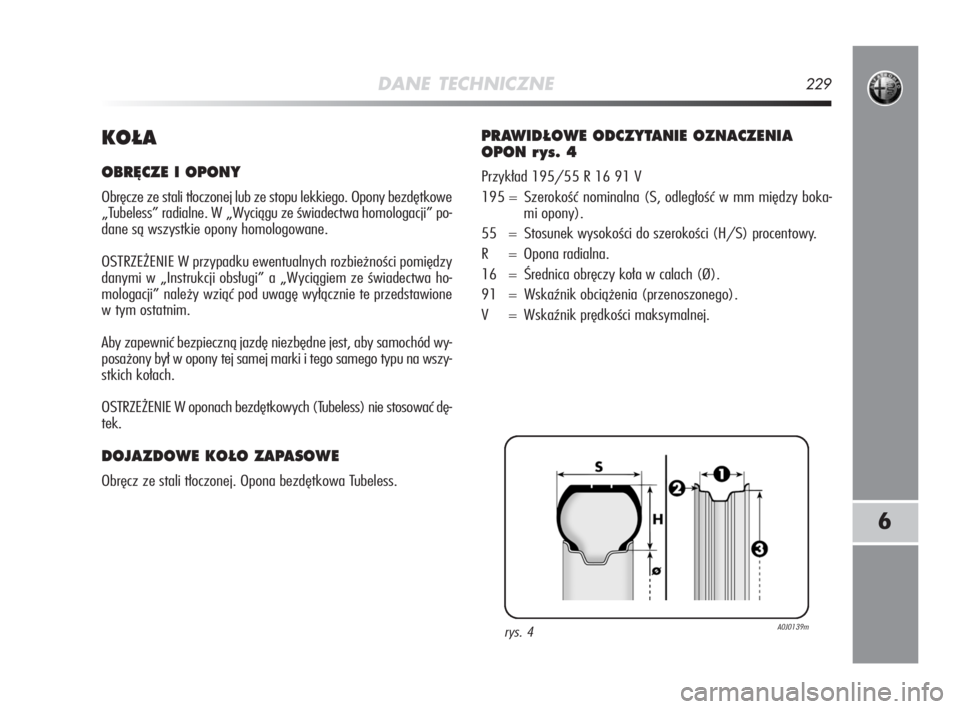

DANE TECHNICZNE229
6
KO¸A
OBR¢CZE I OPONY
Obręcze ze stali tłoczonej lub ze stopu lekkiego. Opony bezdętkowe
„Tubeless” radialne. W „Wyciągu ze świadectwa homologacji” po-
dane są wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnych rozbieżności pomiędzy
danymi w „Instrukcji obsługi” a „Wyciągiem ze świadectwa ho-
mologacji” należy wziąć pod uwagę wyłącznie te przedstawione
w tym ostatnim.
Aby zapewnić bezpieczną jazdę niezbędne jest, aby samochód wy-
posażony był w opony tej samej marki i tego samego typu na wszy-
stkich kołach.
OSTRZEŻENIE W oponach bezdętkowych (Tubeless) nie stosować dę-
tek.
DOJAZDOWE KO¸O ZAPASOWE
Obręcz ze stali tłoczonej. Opona bezdętkowa Tubeless.
PRAWID¸OWE ODCZYTANIE OZNACZENIA
OPON r ys. 4
Przykład 195/55 R 16 91 V
195 = Szerokość nominalna (S, odległość w mm między boka-
mi opony).
55 = Stosunek wysokości do szerokości (H/S) procentowy.
R = Opona radialna.
16 = Średnica obręczy koła w calach (Ø).
91 = Wskaźnik obciążenia (przenoszonego).
V = Wskaźnik prędkości maksymalnej.
rys. 4A0J0139m
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 229

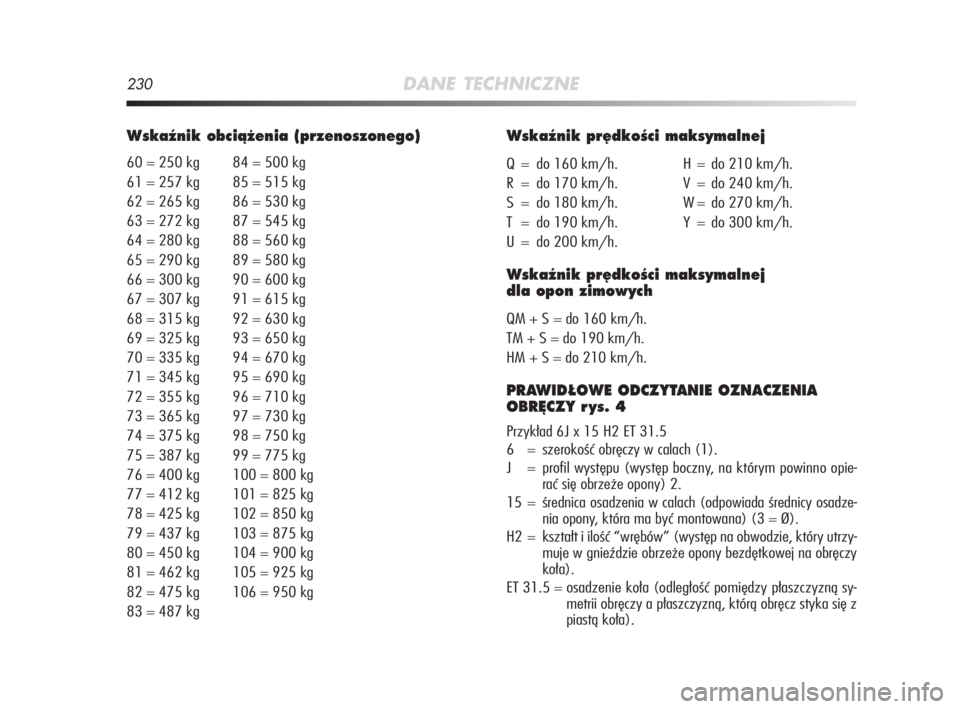

230DANE TECHNICZNE
Wskaênik obcià˝enia (przenoszonego)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
Wskaênik pr´dkoÊci maksymalnej
Q = do 160 km/h. H = do 210 km/h.
R = do 170 km/h. V = do 240 km/h.
S = do 180 km/h. W = do 270 km/h.
T = do 190 km/h. Y = do 300 km/h.
U = do 200 km/h.
Wskaênik pr´dkoÊci maksymalnej
dla opon zimowych
QM + S = do 160 km/h.
TM + S = do 190 km/h.
HM + S = do 210 km/h.
PRAWID¸OWE ODCZYTANIE OZNACZENIA
OBR¢CZY r ys. 4
Przykład 6J x 15 H2 ET 31.5
6 = szerokość obręczy w calach (1).
J = profil występu (występ boczny, na którym powinno opie-
rać się obrzeże opony) 2.
15 = średnica osadzenia w calach (odpowiada średnicy osadze-
nia opony, która ma być montowana) (3 = Ø).
H2 = kształt i ilość “wrębów” (występ na obwodzie, który utrzy-
muje w gnieździe obrzeże opony bezdętkowej na obręczy
koła).
ET 31.5 = osadzenie koła (odległość pomiędzy płaszczyzną sy-
metrii obręczy a płaszczyzną, którą obręcz styka się z
piastą koła).
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 230

135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 V 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S

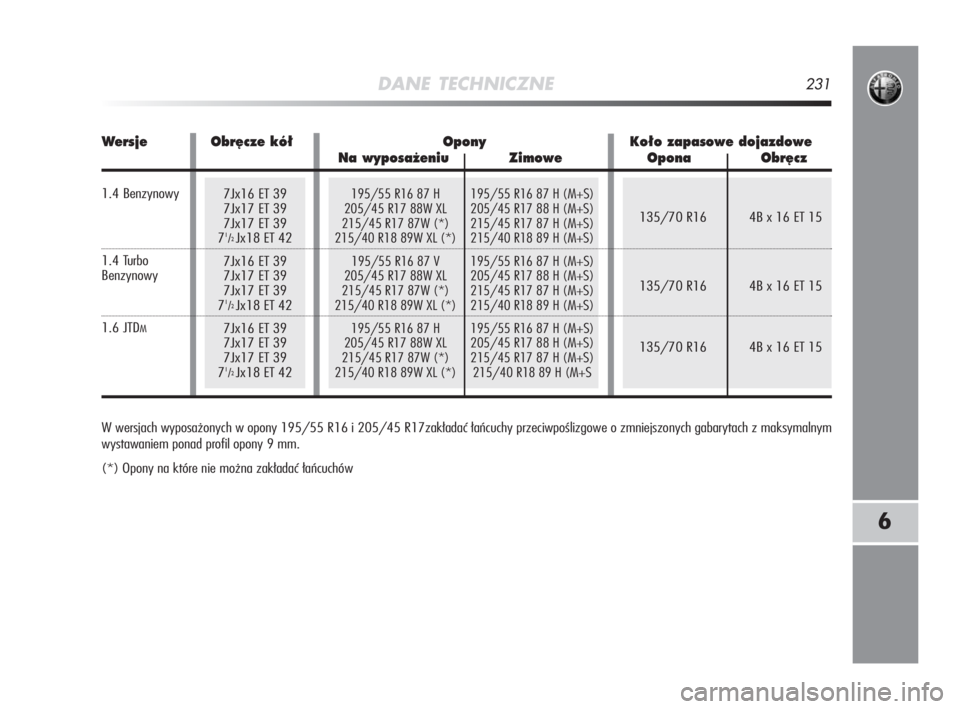

DANE TECHNICZNE231
6
W wersjach wyposażonych w opony 195/55 R16 i 205/45 R17zakładać łańcuchy przeciwpoślizgowe o zmniejszonych gabarytach z maksymalnym
wystawaniem ponad profil opony 9 mm.
(*) Opony na które nie można zakładać łańcuchów
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
Wersje Obr´cze kó∏ Opony Ko∏o zapasowe dojazdowe
Na wyposa˝eniu Zimowe Opona Obr´cz
1.4 Benzynowy
1.4 Turbo
Benzynowy
1.6 JTDM
221-240 Alfa PL MiTo 25-09-2008 11:43 Pagina 231
