184W RAZIE AWARII

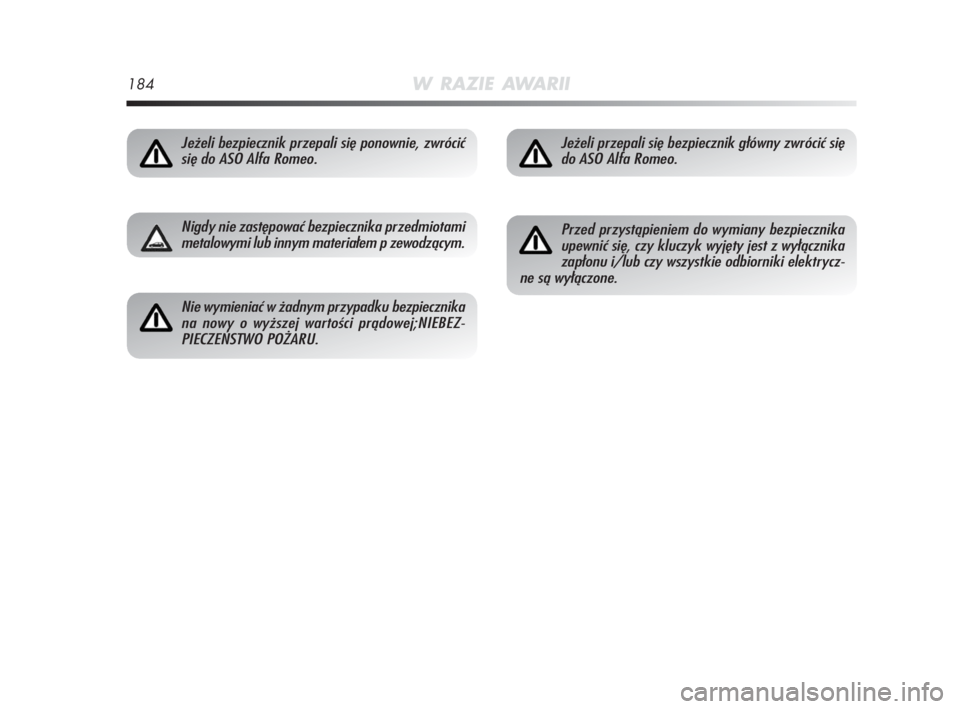

Jeżeli bezpiecznik przepali się ponownie, zwrócić
się do ASO Alfa Romeo.
Nigdy nie zastępować bezpiecznika przedmiotami
metalowymi lub innym materiałem p zewodzącym.
Nie wymieniać w żadnym przypadku bezpiecznika
na nowy o wyższej wartości prądowej;NIEBEZ-
PIECZEŃSTWO POŻARU.
Jeżeli przepali się bezpiecznik główny zwrócić się
do ASO Alfa Romeo.
Przed przystąpieniem do wymiany bezpiecznika
upewnić się, czy kluczyk wyjęty jest z wyłącznika
zapłonu i/lub czy wszystkie odbiorniki elektrycz-
ne są wyłączone.
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 184

W RAZIE AWARII185
4
rys. 41A0J0127m
W razie potrzeby umycia komory silnika zwracać
uwagę, aby nie kierować bezpośrednio dyszy wod-

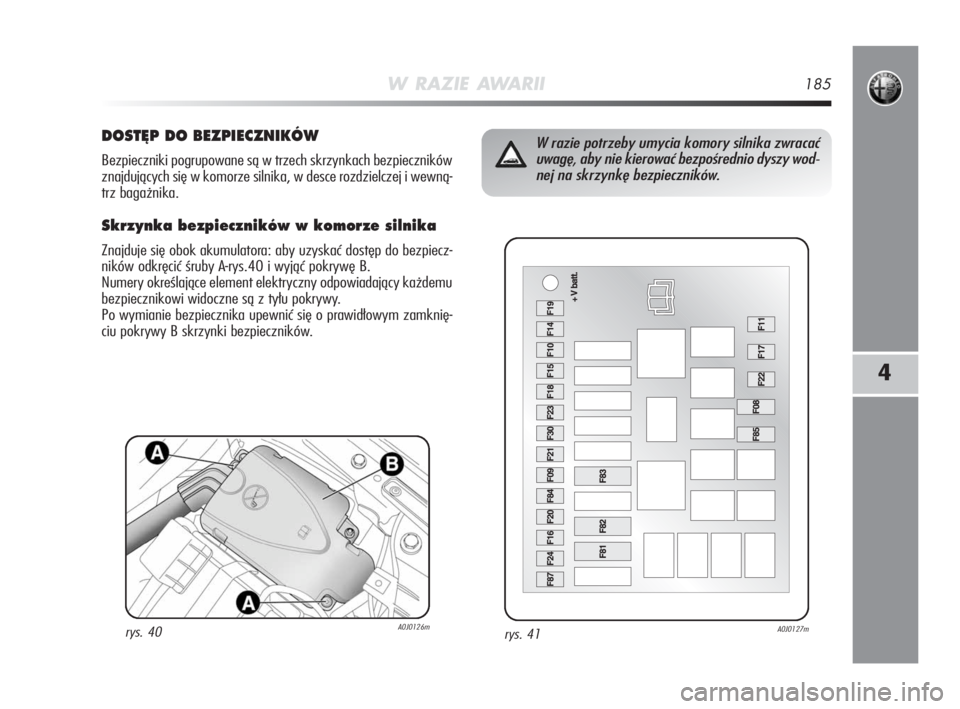

nej na skrzynkę bezpieczników.DOST¢P DO BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w trzech skrzynkach bezpieczników
znajdujących się w komorze silnika, w desce rozdzielczej i wewną-
trz bagażnika.
Skrzynka bezpieczników w komorze silnika
Znajduje się obok akumulatora: aby uzyskać dostęp do bezpiecz-
ników odkręcić śruby A-rys.40 i wyjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika upewnić się o prawidłowym zamknię-
ciu pokrywy B skrzynki bezpieczników.
rys. 40A0J0126m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 185

186W RAZIE AWARII

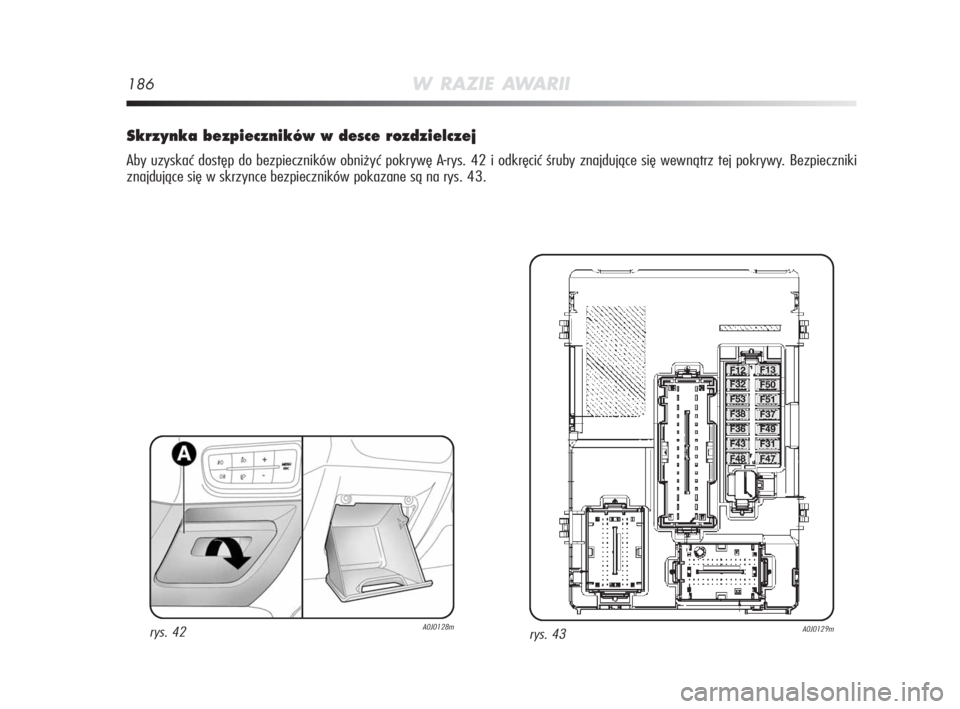

Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników obniżyć pokrywę A-rys. 42 i odkręcić śruby znajdujące się wewnątrz tej pokrywy. Bezpieczniki
znajdujące się w skrzynce bezpieczników pokazane są na rys. 43.
rys. 43A0J0129mrys. 42A0J0128m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 186

W RAZIE AWARII187
4

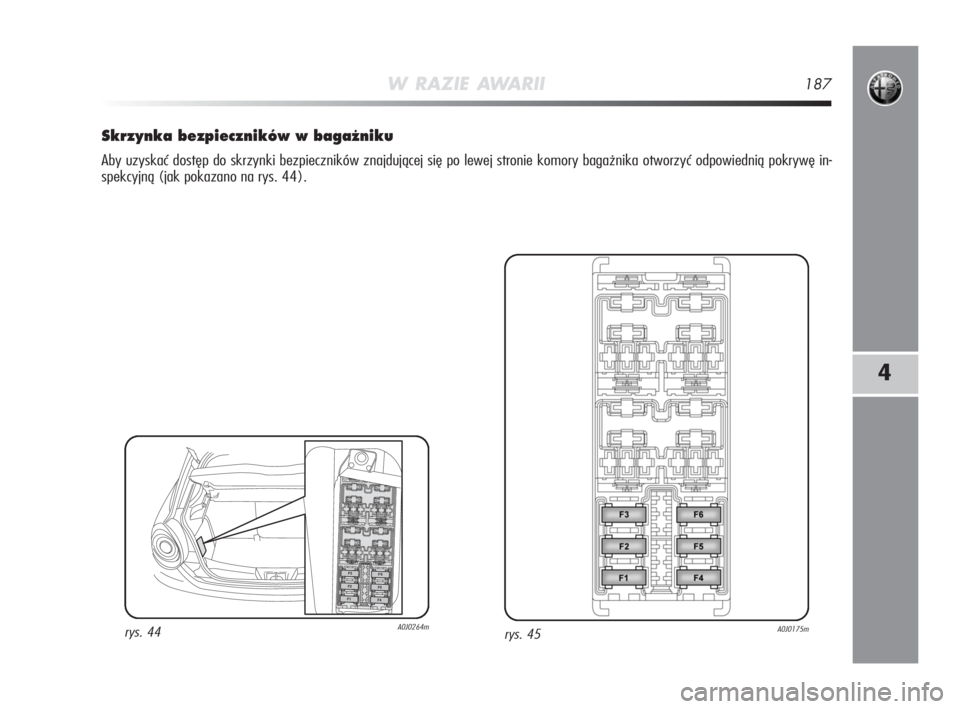

Skrzynka bezpieczników w baga˝niku
Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po lewej stronie komory bagażnika otworzyć odpowiednią pokrywę in-
spekcyjną (jak pokazano na rys. 44).
rys. 45A0J0175mrys. 44A0J0264m


159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188W RAZIE AWARII
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

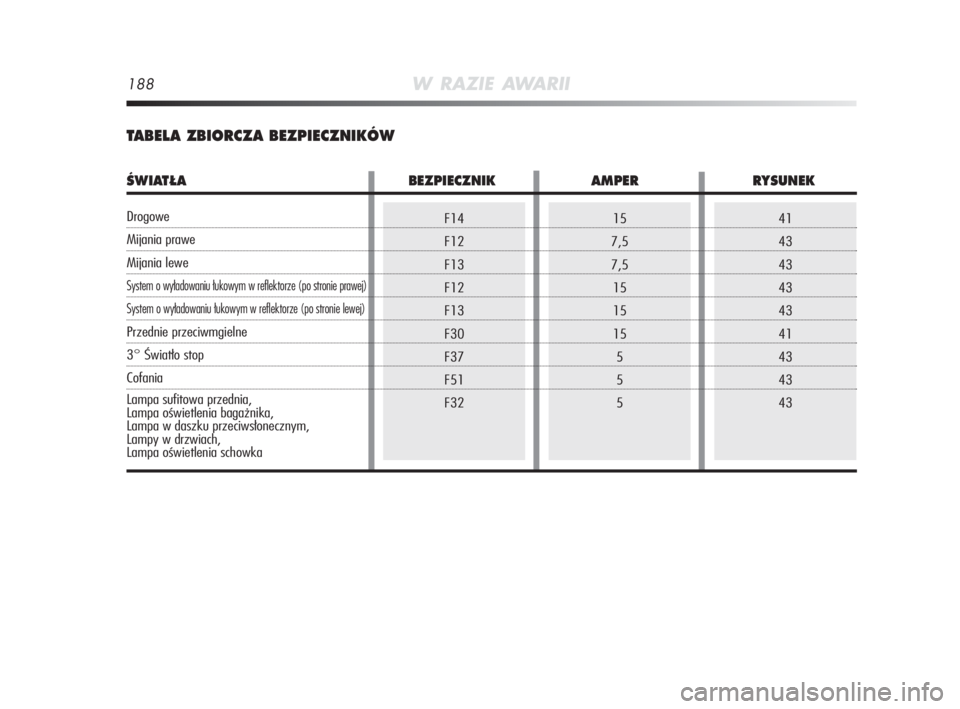

TABELA ZBIORCZA BEZPIECZNIKÓW
ÂWIAT¸A BEZPIECZNIK AMPER RYSUNEK
Drogowe
Mijania prawe
Mijania lewe
System o wyładowaniu łukowym w reflektorze (po stronie prawej)
System o wyładowaniu łukowym w reflektorze (po stronie lewej)
Przednie przeciwmgielne
3° Światło stop
Cofania
Lampa sufitowa przednia,
Lampa oświetlenia bagażnika,
Lampa w daszku przeciwsłonecznym,
Lampy w drzwiach,
Lampa oświetlenia schowka
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 188

W RAZIE AWARII189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2230
20
15
10
7,5
30
5
10
5
7,5
30
15
10
20
4

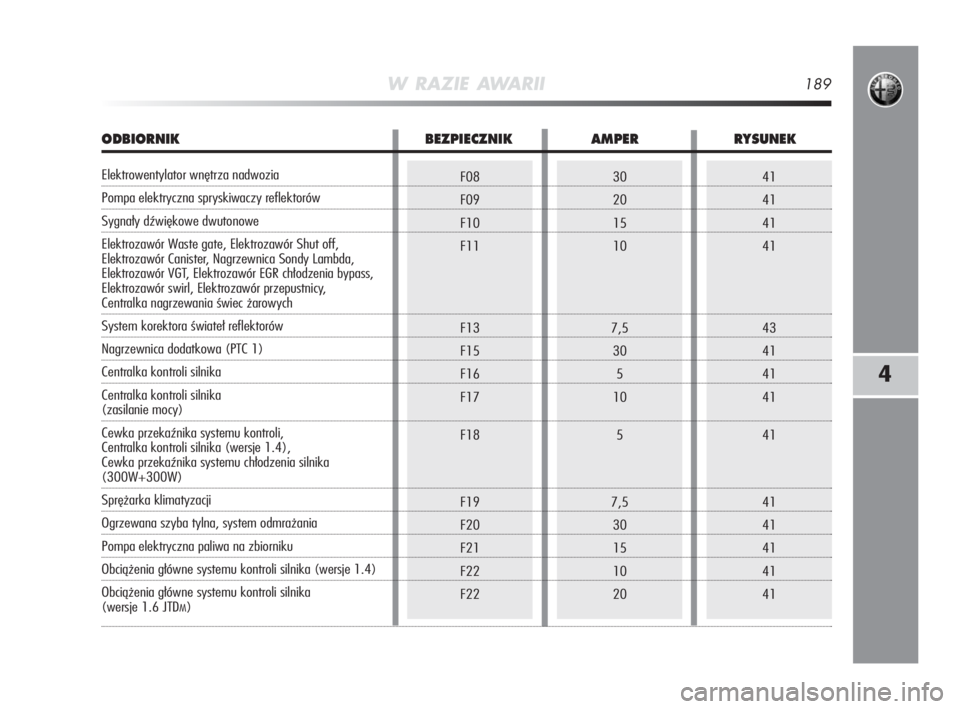

ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Elektrowentylator wnętrza nadwozia
Pompa elektryczna spryskiwaczy reflektorów
Sygnały dźwiękowe dwutonowe
Elektrozawór Waste gate, Elektrozawór Shut off,
Elektrozawór Canister, Nagrzewnica Sondy Lambda,
Elektrozawór VGT, Elektrozawór EGR chłodzenia bypass,
Elektrozawór swirl, Elektrozawór przepustnicy,
Centralka nagrzewania świec żarowych
System korektora świateł reflektorów
Nagrzewnica dodatkowa (PTC 1)
Centralka kontroli silnika
Centralka kontroli silnika
(zasilanie mocy)
Cewka przekaźnika systemu kontroli,
Centralka kontroli silnika (wersje 1.4),
Cewka przekaźnika systemu chłodzenia silnika
(300W+300W)
Sprężarka klimatyzacji
Ogrzewana szyba tylna, system odmrażania
Pompa elektryczna paliwa na zbiorniku
Obciążenia główne systemu kontroli silnika (wersje 1.4)
Obciążenia główne systemu kontroli silnika
(wersje 1.6 JTDM)
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 189

190W RAZIE AWARII
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43

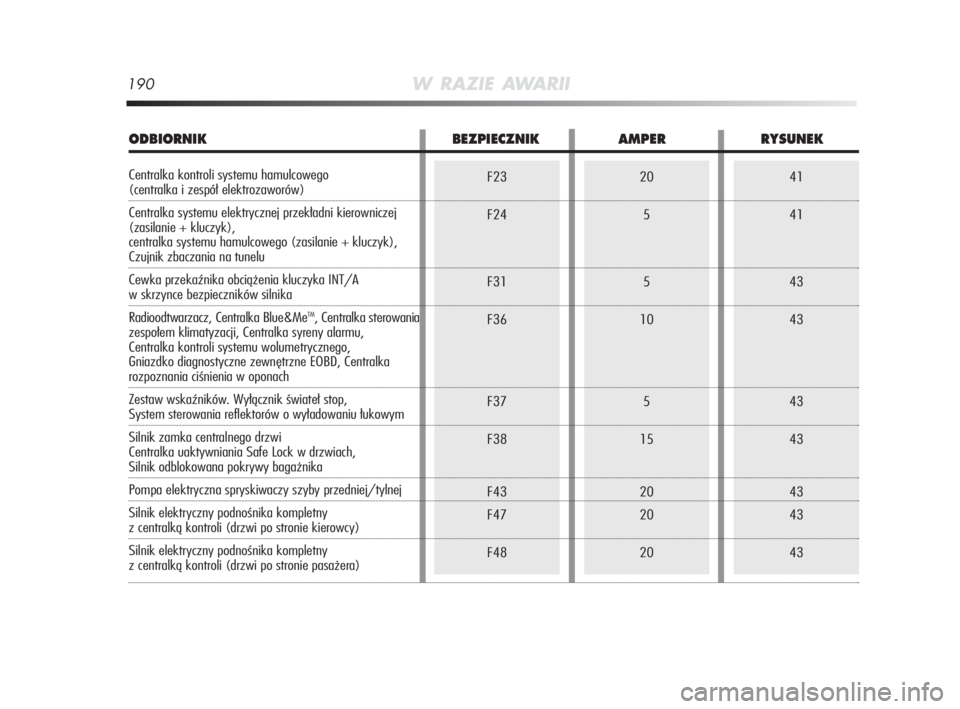

ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Centralka kontroli systemu hamulcowego (centralka i zespół elektrozaworów)
Centralka systemu elektrycznej przekładni kierowniczej
(zasilanie + kluczyk),
centralka systemu hamulcowego (zasilanie + kluczyk),
Czujnik zbaczania na tunelu
Cewka przekaźnika obciążenia kluczyka INT/A
w skrzynce bezpieczników silnika
Radioodtwarzacz, Centralka Blue&Me
TM, Centralka sterowania
zespołem klimatyzacji, Centralka syreny alarmu,
Centralka kontroli systemu wolumetrycznego,
Gniazdko diagnostyczne zewnętrzne EOBD, Centralka
rozpoznania ciśnienia w oponach
Zestaw wskaźników. Wyłącznik świateł stop,
System sterowania reflektorów o wyładowaniu łukowym
Silnik zamka centralnego drzwi
Centralka uaktywniania Safe Lock w drzwiach,
Silnik odblokowana pokrywy bagażnika
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej
Silnik elektryczny podnośnika kompletny
z centralką kontroli (drzwi po stronie kierowcy)
Silnik elektryczny podnośnika kompletny
z centralką kontroli (drzwi po stronie pasażera)
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 190

W RAZIE AWARII191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20

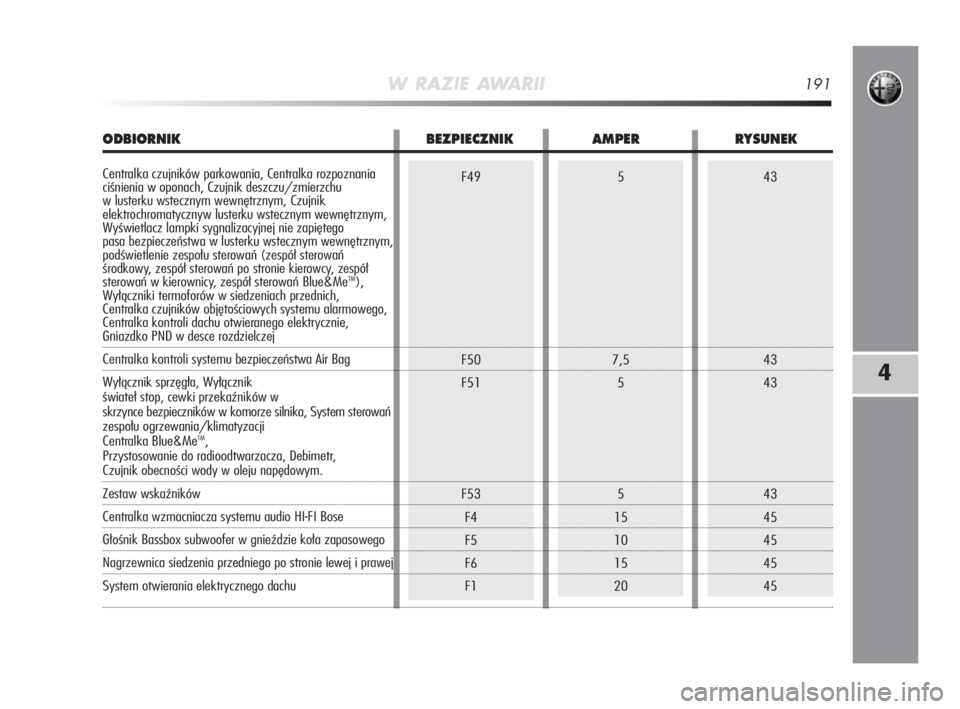

ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Centralka czujników parkowania, Centralka rozpoznania
ciśnienia w oponach, Czujnik deszczu/zmierzchu
w lusterku wstecznym wewnętrznym, Czujnik
elektrochromatycznyw lusterku wstecznym wewnętrznym,
Wyświetlacz lampki sygnalizacyjnej nie zapiętego
pasa bezpieczeństwa w lusterku wstecznym wewnętrznym,
podświetlenie zespołu sterowań (zespół sterowań
środkowy, zespół sterowań po stronie kierowcy, zespół
sterowań w kierownicy, zespół sterowań Blue&Me
TM),
Wyłączniki termoforów w siedzeniach przednich,
Centralka czujników objętościowych systemu alarmowego,
Centralka kontroli dachu otwieranego elektrycznie,
Gniazdko PND w desce rozdzielczej
Centralka kontroli systemu bezpieczeństwa Air Bag
Wyłącznik sprzęgła, Wyłącznik
świateł stop, cewki przekaźników w
skrzynce bezpieczników w komorze silnika, System sterowań
zespołu ogrzewania/klimatyzacji
Centralka Blue&Me
TM,
Przystosowanie do radioodtwarzacza, Debimetr,
Czujnik obecności wody w oleju napędowym.
Zestaw wskaźników
Centralka wzmacniacza systemu audio HI-FI Bose
Głośnik Bassbox subwoofer w gnieździe koła zapasowego
Nagrzewnica siedzenia przedniego po stronie lewej i prawej
System otwierania elektrycznego dachu
