176W RAZIE AWARII

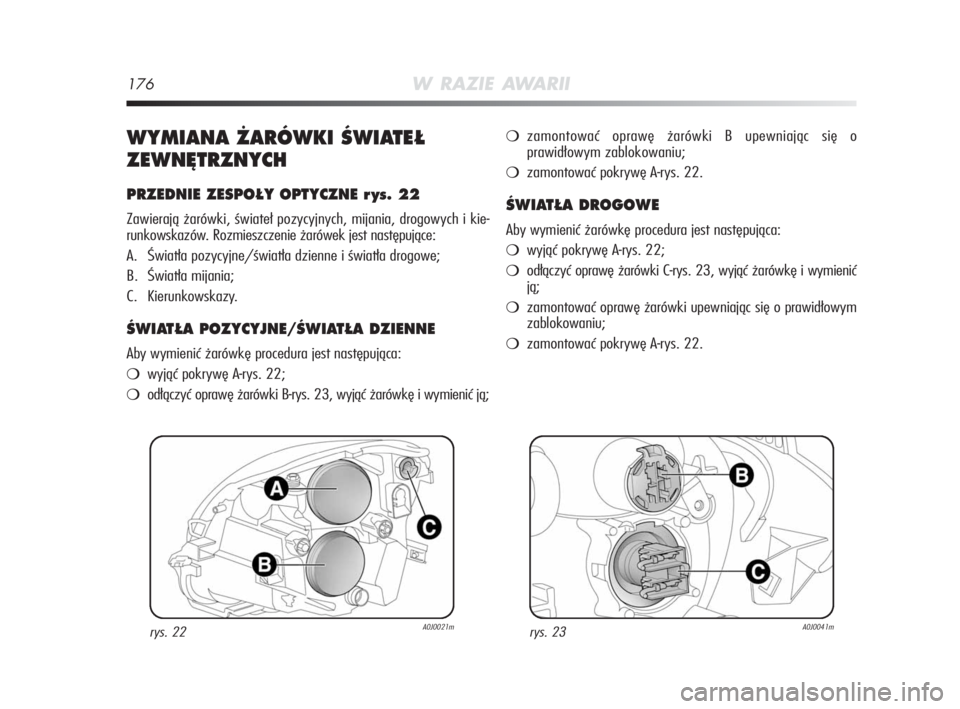

WYMIANA ˚ARÓWKI ÂWIATE¸
ZEWN¢TRZNYCH
PRZEDNIE ZESPO¸Y OPTYCZNE r ys. 22
Zawierają żarówki, świateł pozycyjnych, mijania, drogowych i kie-
runkowskazów. Rozmieszczenie żarówek jest następujące:
A. Światła pozycyjne/światła dzienne i światła drogowe;
B. Światła mijania;
C. Kierunkowskazy.
ÂWIAT¸A POZYCYJNE/ÂWIAT¸A DZIENNE
Aby wymienić żarówkę procedura jest następująca:
wyjąć pokrywę A-rys. 22;
odłączyć oprawę żarówki B-rys. 23, wyjąć żarówkę i wymienić ją;
zamontować oprawę żarówki B upewniając się o
prawidłowym zablokowaniu;
zamontować pokrywę A-rys. 22.
ÂWIAT¸A DROGOWE
Aby wymienić żarówkę procedura jest następująca:
wyjąć pokrywę A-rys. 22;
odłączyć oprawę żarówki C-rys. 23, wyjąć żarówkę i wymienić
ją;
zamontować oprawę żarówki upewniając się o prawidłowym
zablokowaniu;
zamontować pokrywę A-rys. 22.
rys. 22A0J0021mrys. 23A0J0041m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 176

W RAZIE AWARII177
4

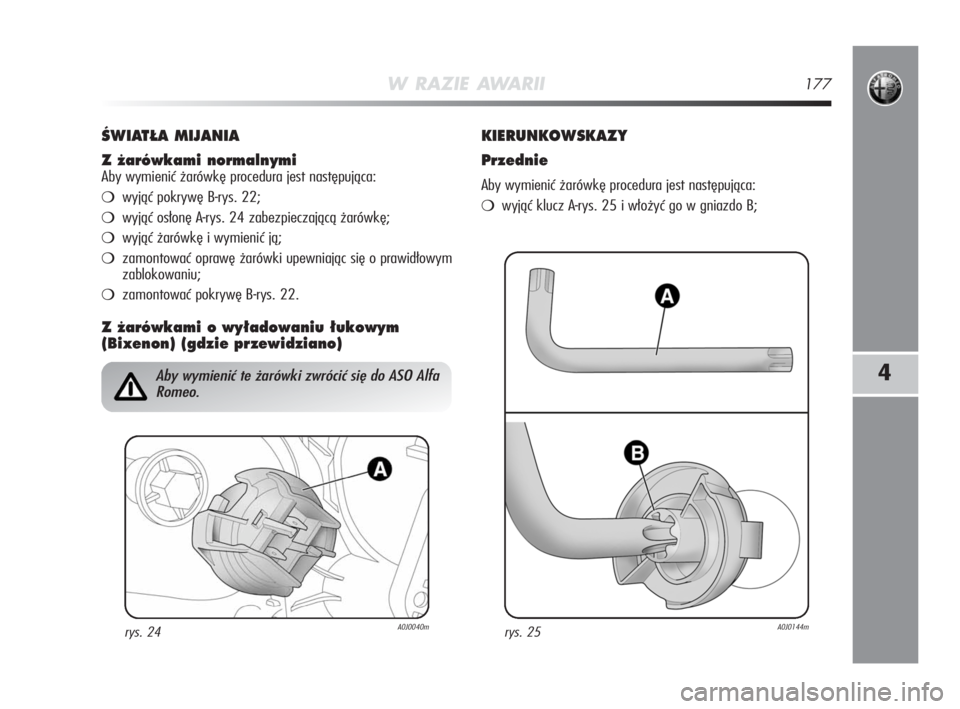

ÂWIAT¸A MIJANIA
Z ˝arówkami normalnymi
Aby wymienić żarówkę procedura jest następująca:
wyjąć pokrywę B-rys. 22;
wyjąć osłonę A-rys. 24 zabezpieczającą żarówkę;
wyjąć żarówkę i wymienić ją;
zamontować oprawę żarówki upewniając się o prawidłowym
zablokowaniu;
zamontować pokrywę B-rys. 22.
Z ˝arówkami o wy∏adowaniu ∏ukowym
(Bixenon) (gdzie przewidziano)KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę procedura jest następująca:
wyjąć klucz A-rys. 25 i włożyć go w gniazdo B;
rys. 24A0J0040m
Aby wymienić te żarówki zwrócić się do ASO Alfa
Romeo.
rys. 25A0J0144m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 177

178W RAZIE AWARII

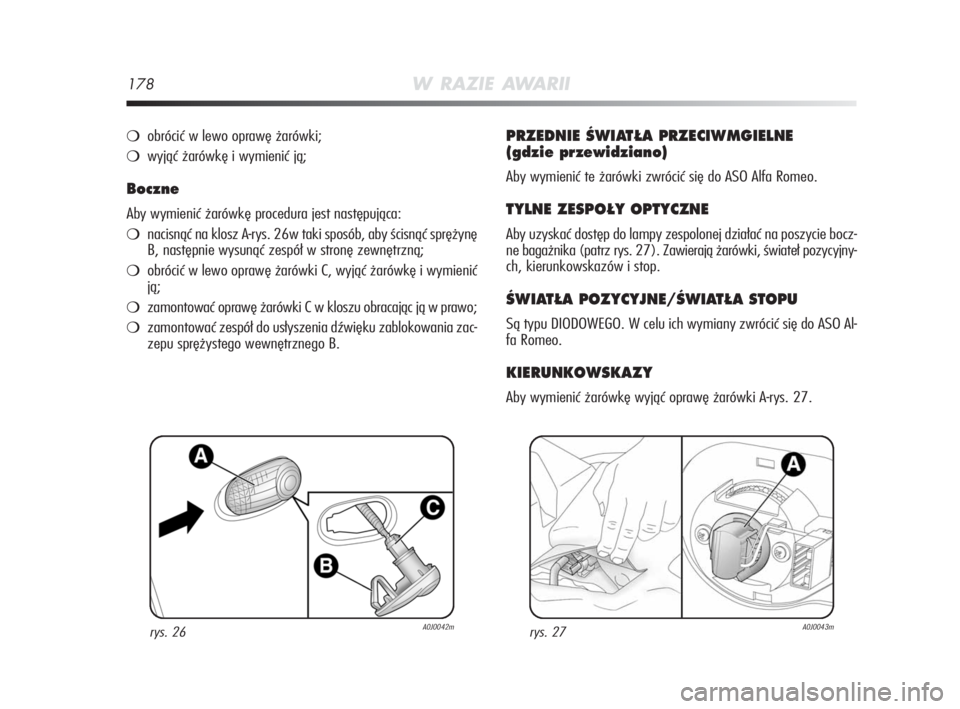

obrócić w lewo oprawę żarówki;
wyjąć żarówkę i wymienić ją;
Boczne
Aby wymienić żarówkę procedura jest następująca:
nacisnąć na klosz A-rys. 26w taki sposób, aby ścisnąć sprężynę
B, następnie wysunąć zespół w stronę zewnętrzną;
obrócić w lewo oprawę żarówki C, wyjąć żarówkę i wymienić
ją;
zamontować oprawę żarówki C w kloszu obracając ją w prawo;
zamontować zespół do usłyszenia dźwięku zablokowania zac-
zepu sprężystego wewnętrznego B.
PRZEDNIE ÂWIAT¸A PRZECIWMGIELNE
(gdzie przewidziano)
Aby wymienić te żarówki zwrócić się do ASO Alfa Romeo.
TYLNE ZESPO¸Y OPTYCZNE
Aby uzyskać dostęp do lampy zespolonej działać na poszycie bocz-
ne bagażnika (patrz rys. 27). Zawierają żarówki, świateł pozycyjny-
ch, kierunkowskazów i stop.
ÂWIAT¸A POZYCYJNE/ÂWIAT¸A STOPU
Są typu DIODOWEGO. W celu ich wymiany zwrócić się do ASO Al-
fa Romeo.
KIERUNKOWSKAZY
Aby wymienić żarówkę wyjąć oprawę żarówki A-rys. 27.
rys. 26A0J0042mrys. 27A0J0043m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 178

W RAZIE AWARII179
4

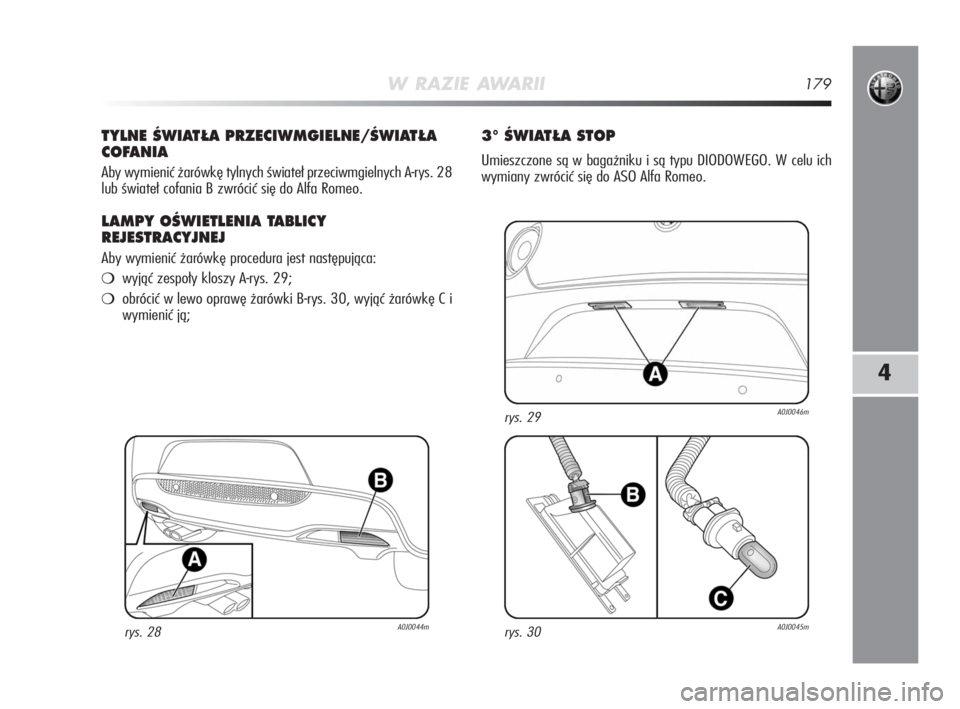

TYLNE ÂWIAT¸A PRZECIWMGIELNE/ÂWIAT¸A
COFANIA
Aby wymienić żarówkę tylnych świateł przeciwmgielnych A-rys. 28
lub świateł cofania B zwrócić się do Alfa Romeo.
LAMPY OÂWIETLENIA TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę procedura jest następująca:
wyjąć zespoły kloszy A-rys. 29;
obrócić w lewo oprawę żarówki B-rys. 30, wyjąć żarówkę C i
wymienić ją;
3° ÂWIAT¸A STOP
Umieszczone są w bagażniku i są typu DIODOWEGO. W celu ich
wymiany zwrócić się do ASO Alfa Romeo.
rys. 28A0J0044mrys. 30A0J0045m
rys. 29A0J0046m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 179

180W RAZIE AWARII

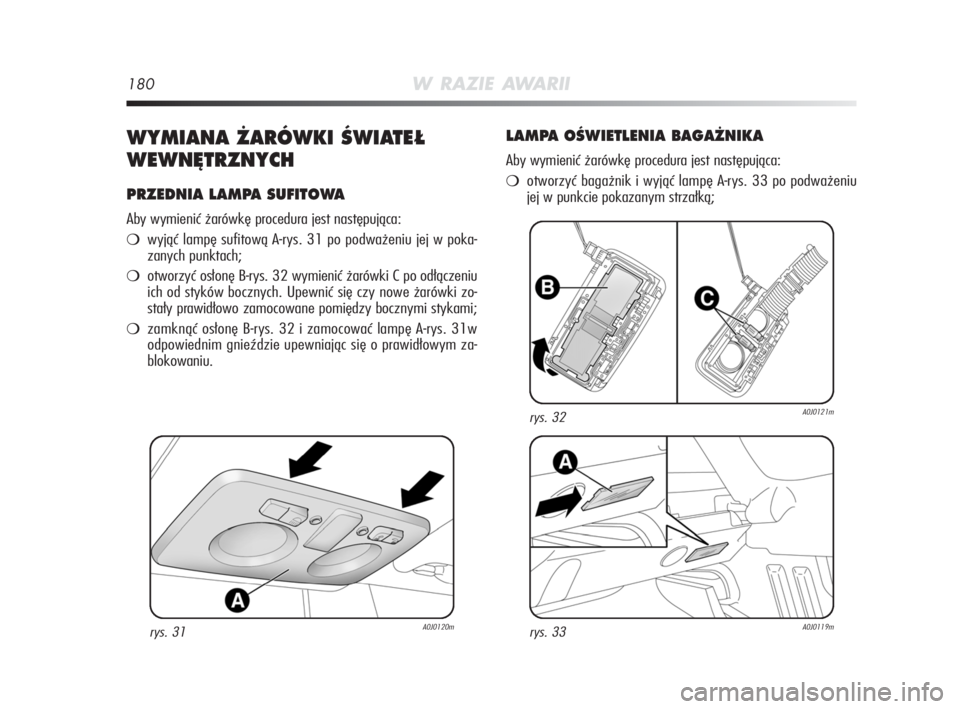

WYMIANA ˚ARÓWKI ÂWIATE¸
WEWN¢TRZNYCH
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę procedura jest następująca:
wyjąć lampę sufitową A-rys. 31 po podważeniu jej w poka-
zanych punktach;
otworzyć osłonę B-rys. 32 wymienić żarówki C po odłączeniu
ich od styków bocznych. Upewnić się czy nowe żarówki zo-
stały prawidłowo zamocowane pomiędzy bocznymi stykami;
zamknąć osłonę B-rys. 32 i zamocować lampę A-rys. 31w
odpowiednim gnieździe upewniając się o prawidłowym za-
blokowaniu.
LAMPA OÂWIETLENIA BAGA˚NIKA
Aby wymienić żarówkę procedura jest następująca:
otworzyć bagażnik i wyjąć lampę A-rys. 33 po podważeniu
jej w punkcie pokazanym strzałką;
rys. 31A0J0120m
rys. 32A0J0121m
rys. 33A0J0119m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 180

W RAZIE AWARII181
4
otworzyć osłonę B-rys. 34 i wymienić żarówkę
zamknąć osłonę B na kloszu;
zamontować lampę A-rys.33 wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie nacisnąć z drugiej
strony do usłyszenia dźwięku zablokowania.
LAMPA OÂWIETLENIA SCHOWKA
Aby wymienić żarówkę procedura jest następująca:
otworzyć schowek, a następnie wyjąć lampę A-rys. 35;
wymienić żarówkę B odłączeniu jej od bocznych styków,
sprawdzając, czy nowa żarówka została prawidłowo zamo-
cowana pomiędzy bocznymi stykami.
rys. 34A0J0118mrys. 35A0J0122m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 181

182W RAZIE AWARII
LAMPA W DASZKU PRZECIWS¸ONECZNYM
(gdzie przewidziano)
Aby wymienić żarówkę procedura jest następująca:
obniżyć daszek przeciwsłoneczny i wyjąć lampę A-rys. 36 po
podważeniu jej w punkcie pokazanym strzałką;
wyjąć osłonę B po odłączeniu od zaczepów C, wymienić
żarówkę C-rys. 37 po pociągnięciu jej na zewnątrz i odłącze-
niu od bocznych styków;
włożyć nową żarówkę upewniając się, czy została prawidłowo
zamontowana i zamocowana pomiędzy bocznymi stykami;
zamontować la osłonę B umieszczając ją pomiędzy zaczepa-
mi C;
zamontować lampę wsuwając ją najpierw od strony E-rys.37,
a następnie nacisnąć z drugiej strony do usłyszenia dźwięku
zablokowania zaczepu F.
rys. 36A0J0123mrys. 37A0J0124m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 182

W RAZIE AWARII183
4

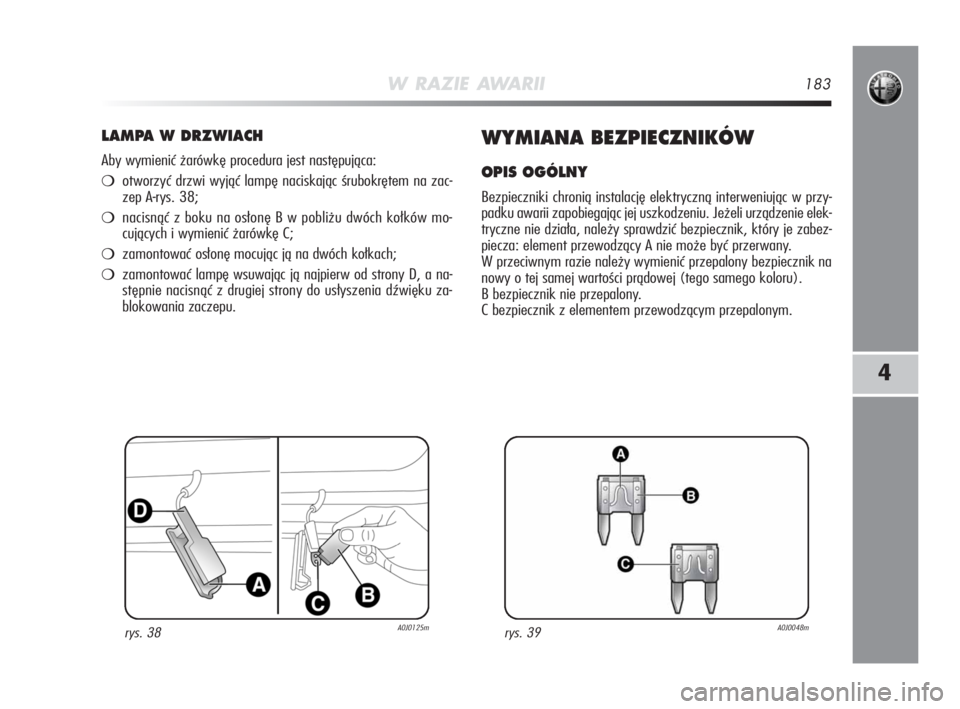

LAMPA W DRZWIACH
Aby wymienić żarówkę procedura jest następująca:
otworzyć drzwi wyjąć lampę naciskając śrubokrętem na zac-
zep A-rys. 38;
nacisnąć z boku na osłonę B w pobliżu dwóch kołków mo-
cujących i wymienić żarówkę C;
zamontować osłonę mocując ją na dwóch kołkach;
zamontować lampę wsuwając ją najpierw od strony D, a na-
stępnie nacisnąć z drugiej strony do usłyszenia dźwięku za-
blokowania zaczepu.
WYMIANA BEZPIECZNIKÓW
OPIS OGÓLNY
Bezpieczniki chronią instalację elektryczną interweniując w przy-
padku awarii zapobiegając jej uszkodzeniu. Jeżeli urządzenie elek-
tryczne nie działa, należy sprawdzić bezpiecznik, który je zabez-
piecza: element przewodzący A nie może być przerwany.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzącym przepalonym.
rys. 39A0J0048mrys. 38A0J0125m
