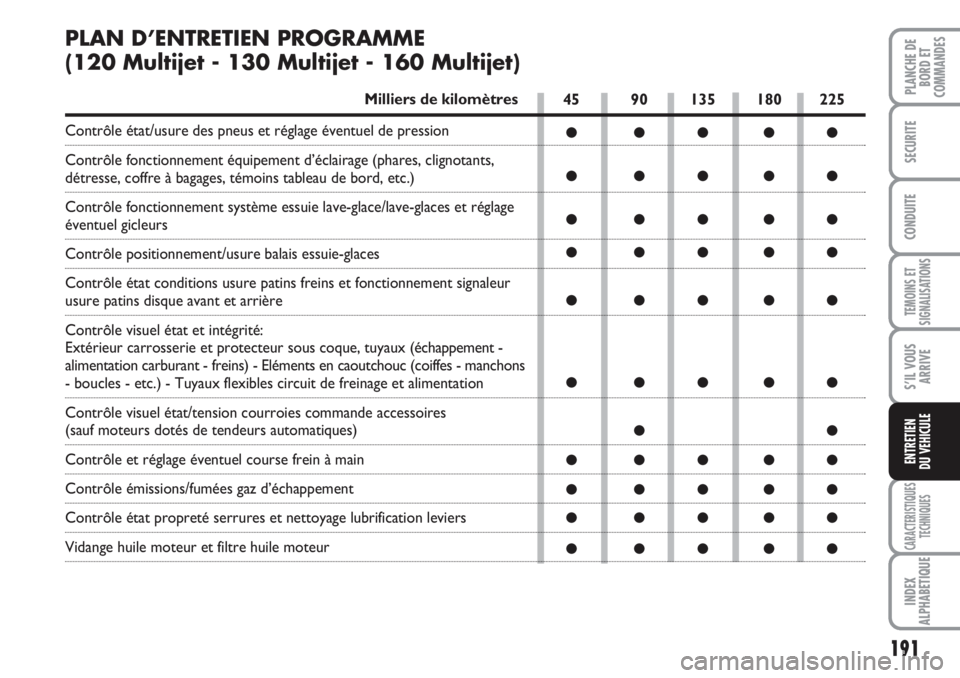

PLAN D’ENTRETIEN PROGRAMME
(120 Multijet - 130 Multijet - 160 Multijet)
Milliers de kilomètres
Contrôle état/usure des pneus et réglage éventuel de pression
Contrôle fonctionnement équipement d’éclairage (phares, clignotants,
détresse, coffre à bagages, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace/lave-glaces et réglage
éventuel gicleurs
Contrôle positionnement/usure balais essuie-glaces
Contrôle état conditions usure patins freins et fonctionnement signaleur
usure patins disque avant et arrière
Contrôle visuel état et intégrité:
Extérieur carrosserie et protecteur sous coque, tuyaux (échappement -
alimentation carburant - freins) - Eléments en caoutchouc (coiffes - manchons
- boucles - etc.) - Tuyaux flexibles circuit de freinage et alimentation
Contrôle visuel état/tension courroies commande accessoires
(sauf moteurs dotés de tendeurs automatiques)
Contrôle et réglage éventuel course frein à main
Contrôle émissions/fumées gaz d’échappement
Contrôle état propreté serrures et nettoyage lubrification leviers
Vidange huile moteur et filtre huile moteur

192
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●
●
●
●●●●●
●●
●●●●●
Milliers de kilomètres

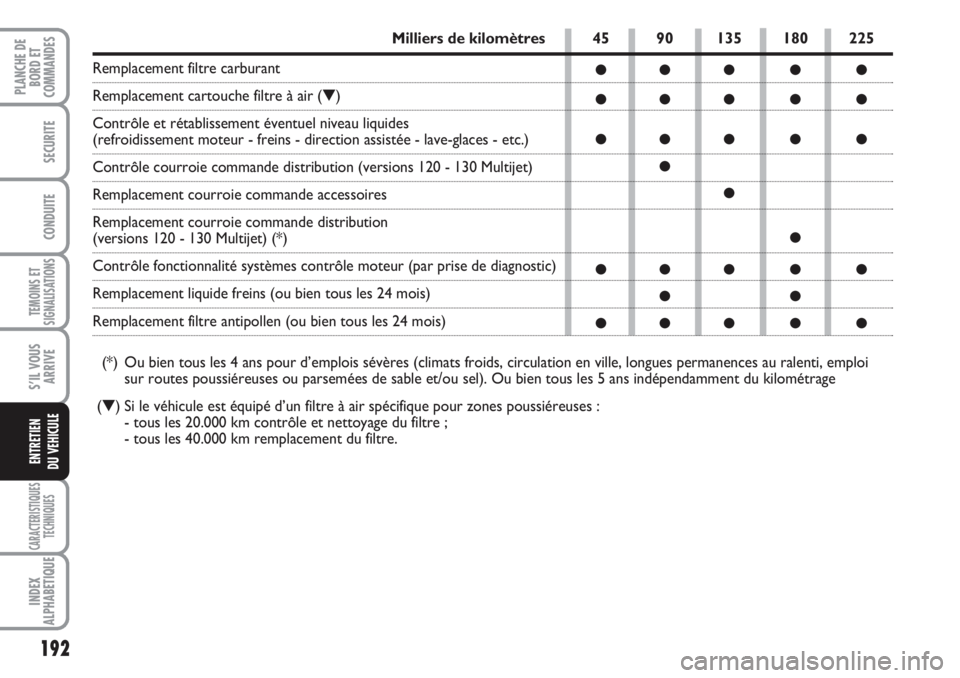

Remplacement filtre carburant
Remplacement cartouche filtre à air (▼)
Contrôle et rétablissement éventuel niveau liquides
(refroidissement moteur - freins - direction assistée - lave-glaces - etc.)
Contrôle courroie commande distribution (versions 120 - 130 Multijet)
Remplacement courroie commande accessoires
Remplacement courroie commande distribution
(versions 120 - 130 Multijet) (*)
Contrôle fonctionnalité systèmes contrôle moteur (par prise de diagnostic)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
(*) Ou bien tous les 4 ans pour d’emplois sévères (climats froids, circulation en ville, longues permanences au ralenti, emploi
sur routes poussiéreuses ou parsemées de sable et/ou sel). Ou bien tous les 5 ans indépendamment du kilométrage
(▼) Si le véhicule est équipé d’un filtre à air spécifique pour zones poussiéreuses :
- tous les 20.000 km contrôle et nettoyage du filtre ;
- tous les 40.000 km remplacement du filtre.

193
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
40 80 120 160 200
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●

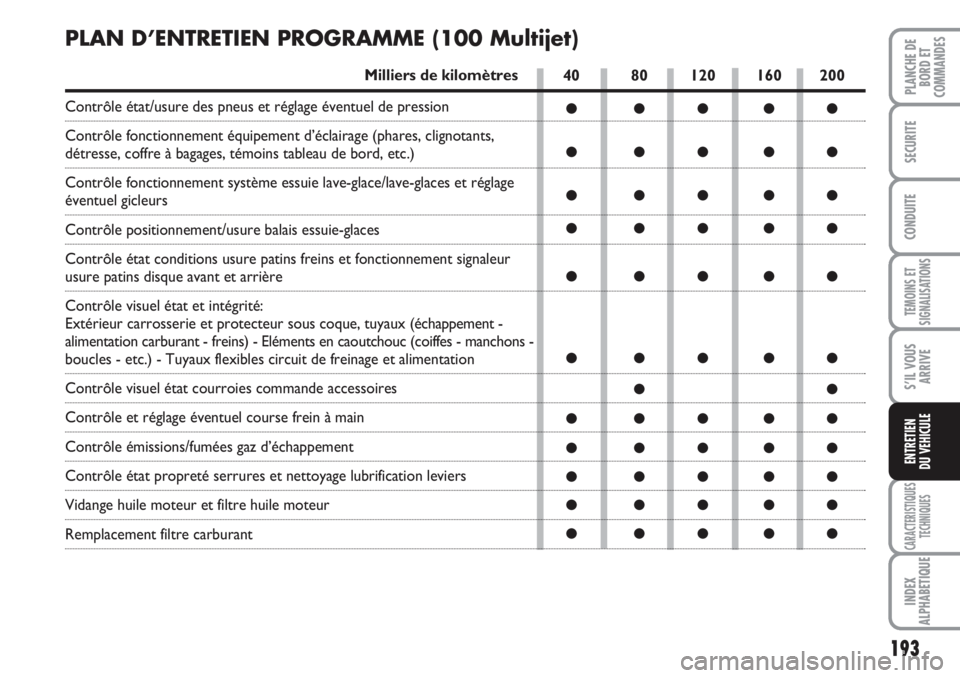

PLAN D’ENTRETIEN PROGRAMME (100 Multijet)
Milliers de kilomètres
Contrôle état/usure des pneus et réglage éventuel de pression
Contrôle fonctionnement équipement d’éclairage (phares, clignotants,
détresse, coffre à bagages, témoins tableau de bord, etc.)
Contrôle fonctionnement système essuie lave-glace/lave-glaces et réglage
éventuel gicleurs
Contrôle positionnement/usure balais essuie-glaces
Contrôle état conditions usure patins freins et fonctionnement signaleur
usure patins disque avant et arrière
Contrôle visuel état et intégrité:
Extérieur carrosserie et protecteur sous coque, tuyaux (échappement -
alimentation carburant - freins) - Eléments en caoutchouc (coiffes - manchons -
boucles - etc.) - Tuyaux flexibles circuit de freinage et alimentation
Contrôle visuel état courroies commande accessoires
Contrôle et réglage éventuel course frein à main
Contrôle émissions/fumées gaz d’échappement
Contrôle état propreté serrures et nettoyage lubrification leviers
Vidange huile moteur et filtre huile moteur
Remplacement filtre carburant

40 80 120 160 200
●●●●●
●●●●●
●
●●●●●
●●
●●●●●
194
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
Milliers de kilomètres

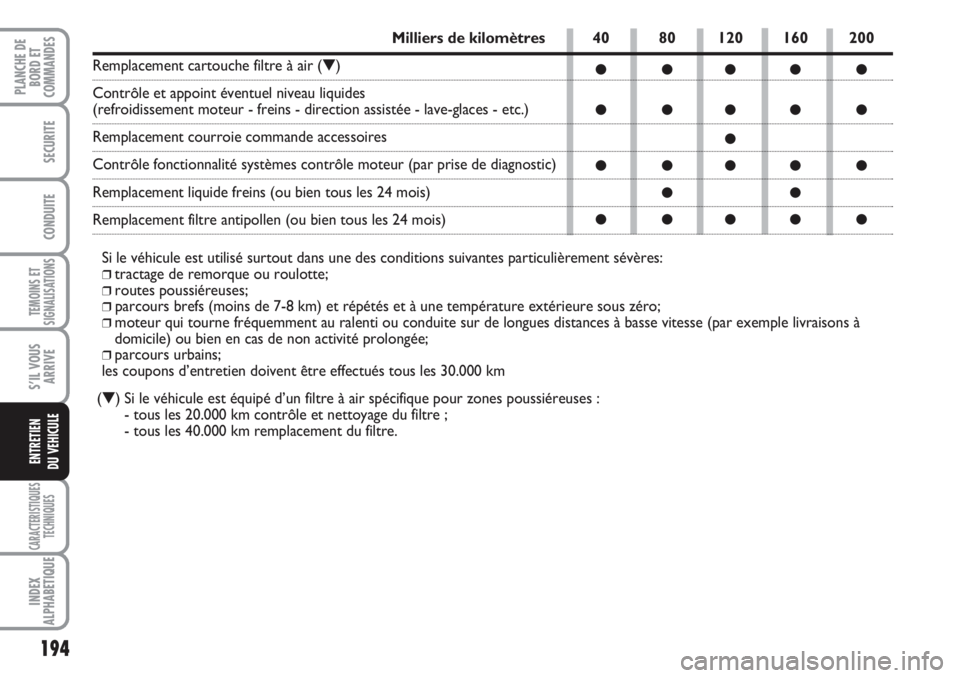

Remplacement cartouche filtre à air (▼)
Contrôle et appoint éventuel niveau liquides
(refroidissement moteur - freins - direction assistée - lave-glaces - etc.)
Remplacement courroie commande accessoires
Contrôle fonctionnalité systèmes contrôle moteur (par prise de diagnostic)
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou bien tous les 24 mois)
Si le véhicule est utilisé surtout dans une des conditions suivantes particulièrement sévères:
❒tractage de remorque ou roulotte;❒routes poussiéreuses;❒ parcours brefs (moins de 7-8 km) et répétés et à une température extérieure sous zéro;❒moteur qui tourne fréquemment au ralenti ou conduite sur de longues distances à basse vitesse (par exemple livraisons à
domicile) ou bien en cas de non activité prolongée;
❒parcours urbains;
les coupons d’entretien doivent être effectués tous les 30.000 km
(▼) Si le véhicule est équipé d’un filtre à air spécifique pour zones poussiéreuses :
- tous les 20.000 km contrôle et nettoyage du filtre ;
- tous les 40.000 km remplacement du filtre.

195
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE

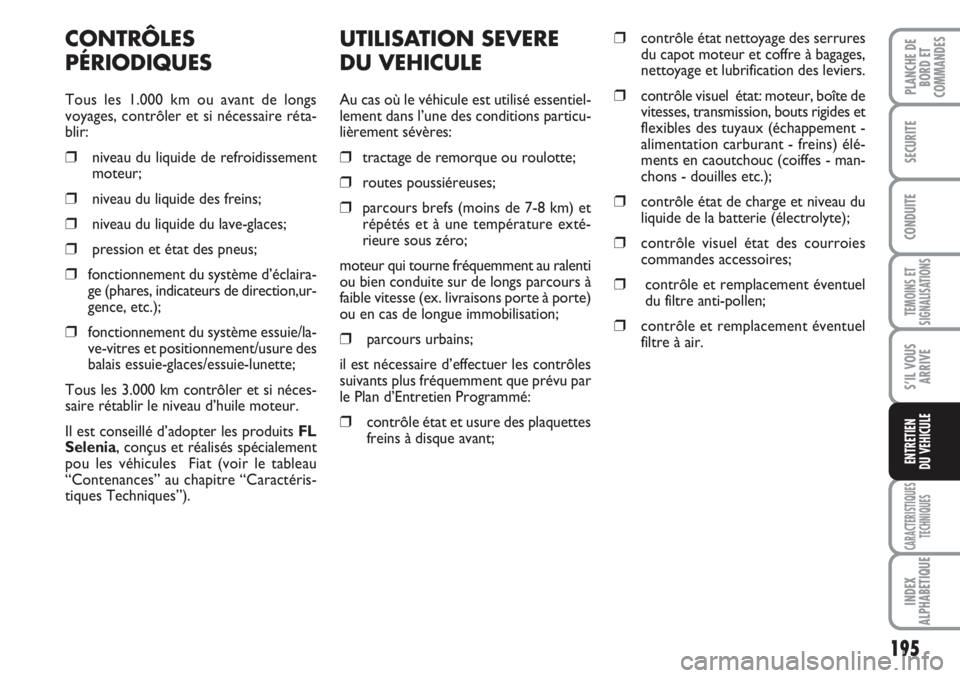

UTILISATION SEVERE
DU VEHICULE
Au cas où le véhicule est utilisé essentiel-
lement dans l’une des conditions particu-
lièrement sévères:
❒tractage de remorque ou roulotte;
❒routes poussiéreuses;
❒parcours brefs (moins de 7-8 km) et
répétés et à une température exté-
rieure sous zéro;
moteur qui tourne fréquemment au ralenti
ou bien conduite sur de longs parcours à
faible vitesse (ex. livraisons porte à porte)
ou en cas de longue immobilisation;
❒parcours urbains;
il est nécessaire d’effectuer les contrôles
suivants plus fréquemment que prévu par
le Plan d’Entretien Programmé:
❒contrôle état et usure des plaquettes
freins à disque avant;
❒contrôle état nettoyage des serrures
du capot moteur et coffre à bagages,
nettoyage et lubrification des leviers.
❒contrôle visuel état: moteur, boîte de
vitesses, transmission, bouts rigides et
flexibles des tuyaux (échappement -
alimentation carburant - freins) élé-
ments en caoutchouc (coiffes - man-
chons - douilles etc.);
❒contrôle état de charge et niveau du
liquide de la batterie (électrolyte);
❒contrôle visuel état des courroies
commandes accessoires;
❒contrôle et remplacement éventuel
du filtre anti-pollen;
❒contrôle et remplacement éventuel
filtre à air.
CONTRÔLES
PÉRIODIQUES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire réta-
blir:
❒niveau du liquide de refroidissement
moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus;
❒fonctionnement du système d’éclaira-
ge (phares, indicateurs de direction,ur-
gence, etc.);
❒fonctionnement du système essuie/la-
ve-vitres et positionnement/usure des
balais essuie-glaces/essuie-lunette;
Tous les 3.000 km contrôler et si néces-
saire rétablir le niveau d’huile moteur.
Il est conseillé d’adopter les produits FL
Selenia, conçus et réalisés spécialement
pou les véhicules Fiat (voir le tableau
“Contenances” au chapitre “Caractéris-
tiques Techniques”).

196
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE

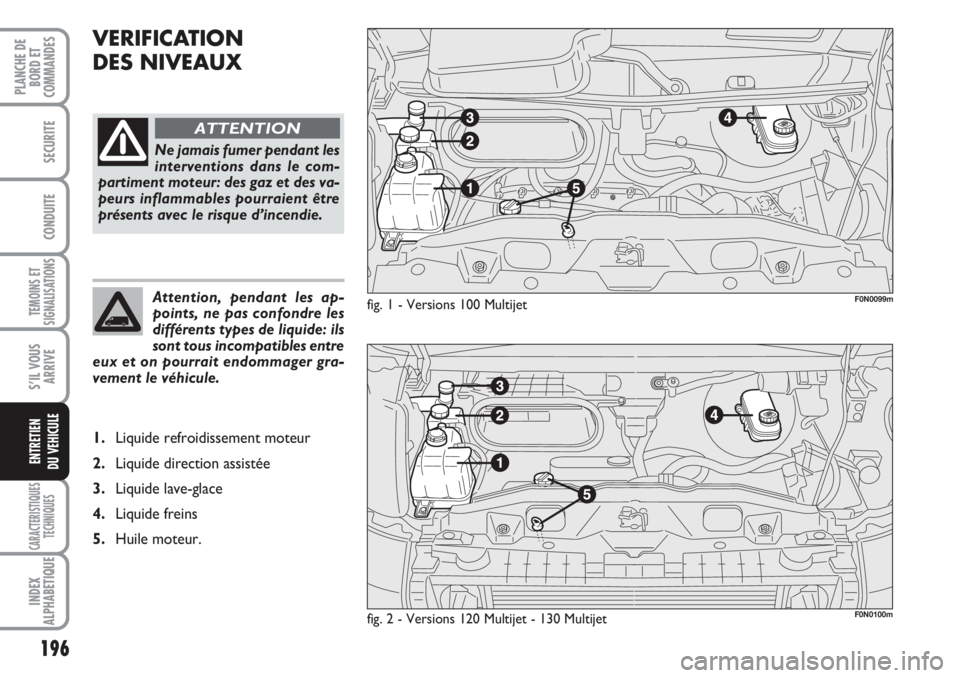

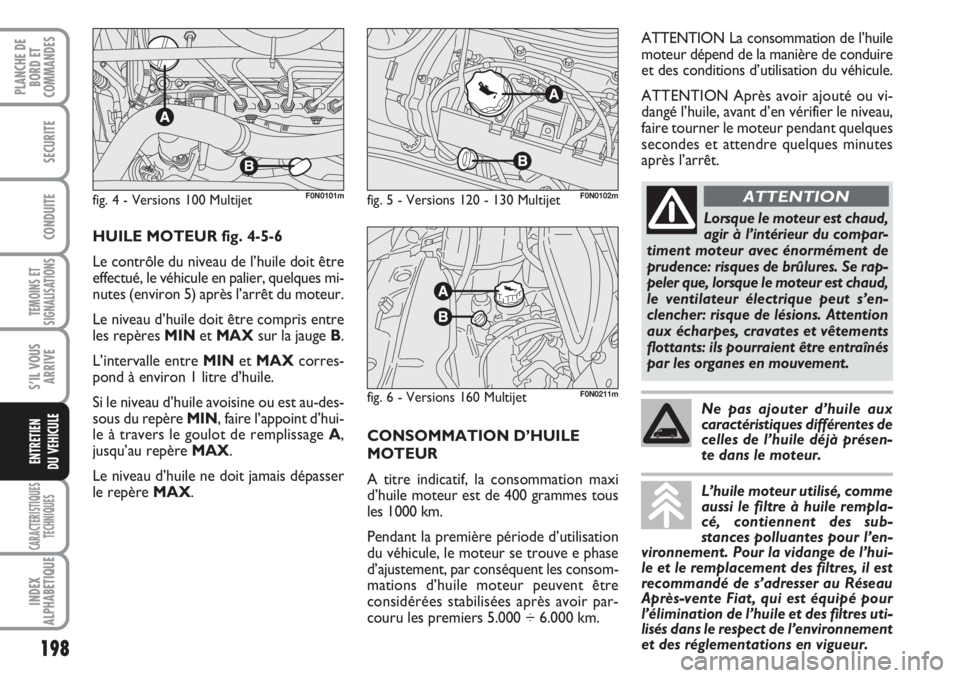

VERIFICATION
