DIMENSIONS
VERSION FOURGON
Les dimensions sont exprimées en mm et se rapportent à le vehicule équipée avec les pneus en dotation.
La hauteur est à entendre à véhicule vide.
F0N0341mfig. 5

224
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

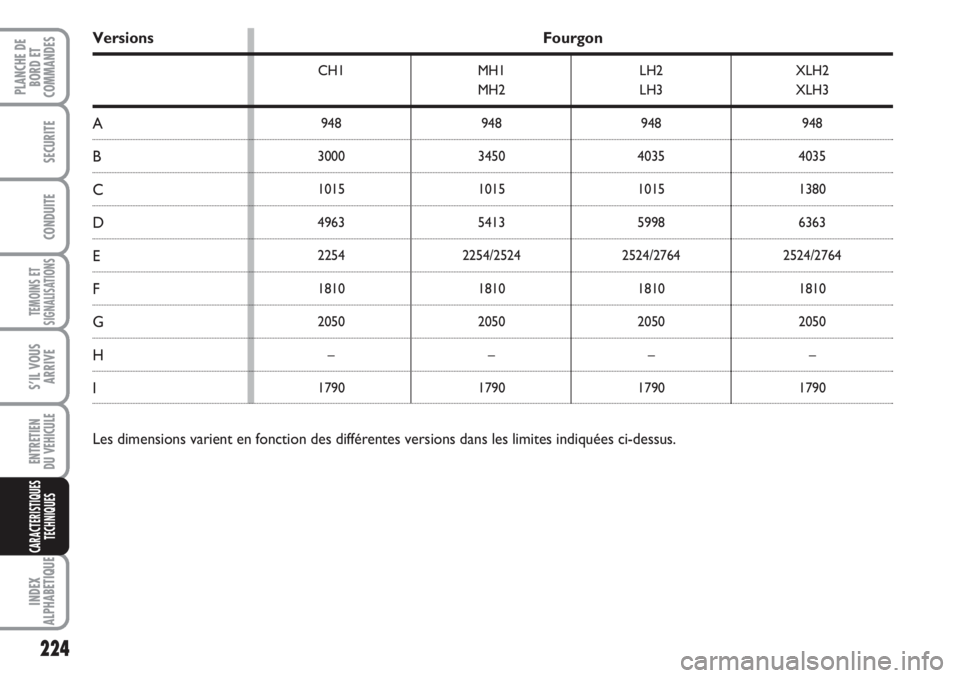

Versions Fourgon
A
B
C
D
E
F
G
H
I
Les dimensions varient en fonction des différentes versions dans les limites indiquées ci-dessus.
CH1
948
3000
1015
4963
2254
1810
2050
–
1790MH1
MH2
948
3450
1015
5413
2254/2524
1810
2050
–
1790LH2
LH3
948
4035
1015
5998
2524/2764
1810
2050
–
1790XLH2
XLH3
948
4035
1380
6363
2524/2764
1810
2050
–
1790

225
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
F0N0342mfig. 6

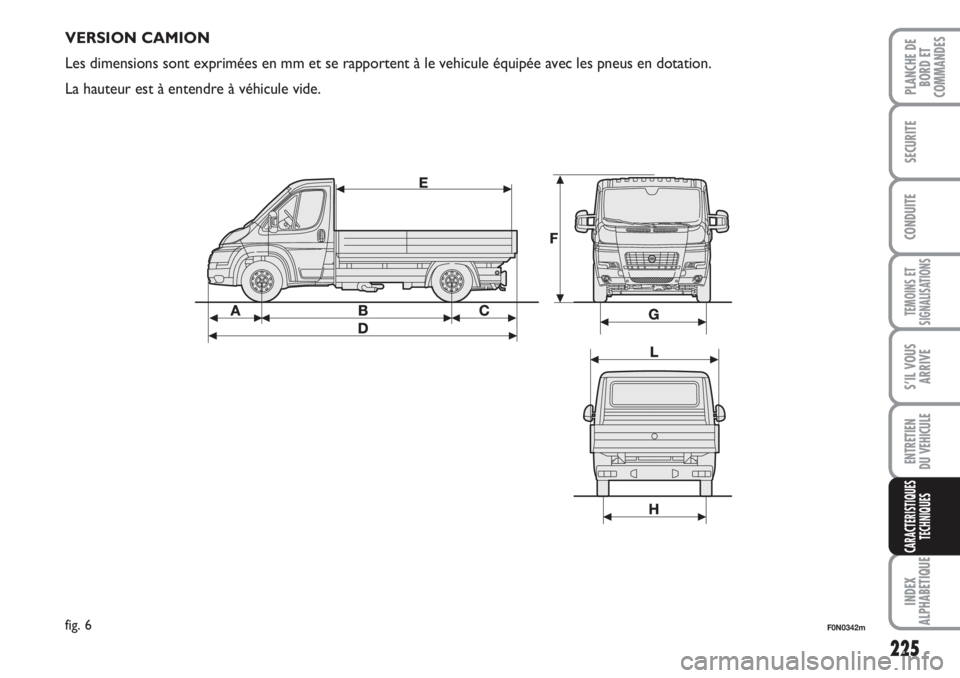

VERSION CAMION
Les dimensions sont exprimées en mm et se rapportent à le vehicule équipée avec les pneus en dotation.
La hauteur est à entendre à véhicule vide.

226
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
CH1
948
3000
1345
5293
2798
2254
1810
1790
2100MH1
948
3450
1345
5743
3248
2254
1810
1790
2100LH1
948
4035
1345
6328
3833
2254
1810
1790
2100XLH1
948
4035
1710
6693
4198
2254
1810
1790
2100CH1
948
3000
960
4908
–
2254
1810
1790÷1980
2050XLH1
948
4035
1325
6308
–
2254
1810
1790÷1980
2050 MH1
MLH1
948
3450/3800
960
5358/5708
–
2254
1810
1790÷1980
2050LH1
948
4035
960
5943
–
2254
1810
1790÷1980
2050

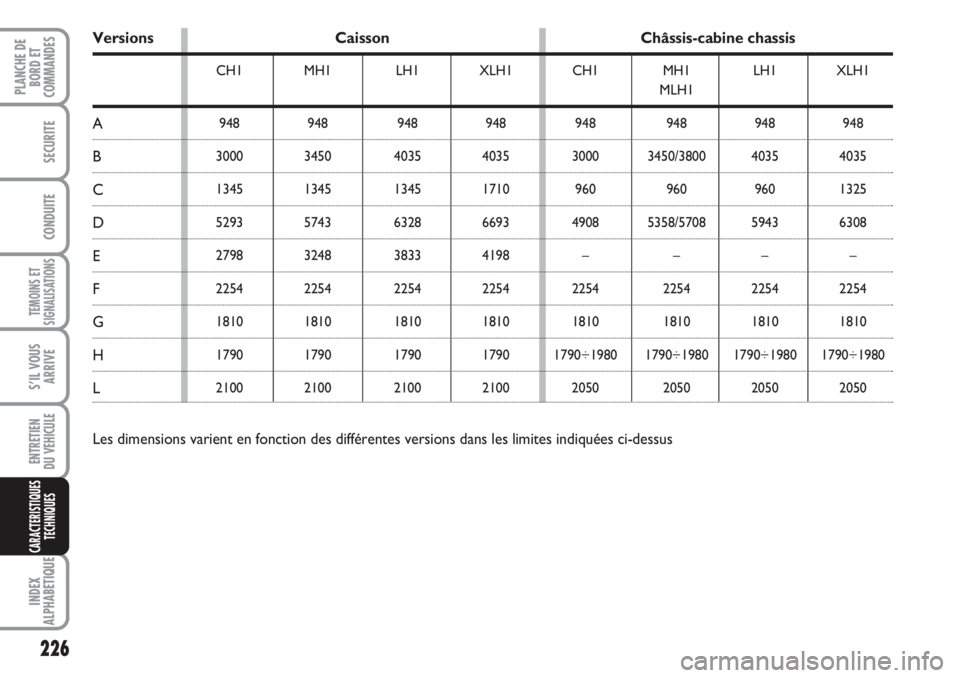

Versions Caisson Châssis-cabine chassis
A
B
C
D
E
F
G
H
L
Les dimensions varient en fonction des différentes versions dans les limites indiquées ci-dessus

227
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
CH1
925
3000
860
4785
–
–
1810
1790÷1980
2050MH1
MLH1
925
3450/3800
860
5235/5585
–
–
1810
1790÷1980
2050LH1
925
4035
860
5820
–
–
1810
1790÷1980
2050XLH1
925
4035
1225
6185
–
–
1810
1790÷1980
2050CH1
948
3000
880
4828
–
2254
1810
1790÷1980
2050XLH1
948
4035
1245
6228
–
2254
1810
1790÷1980
2050 MH1
MLH1
948
3450/3800
880
5278/5628
–
2254
1810
1790÷1980
2050LH1
948
4035
880
5863
–
2254
1810
1790÷1980
2050

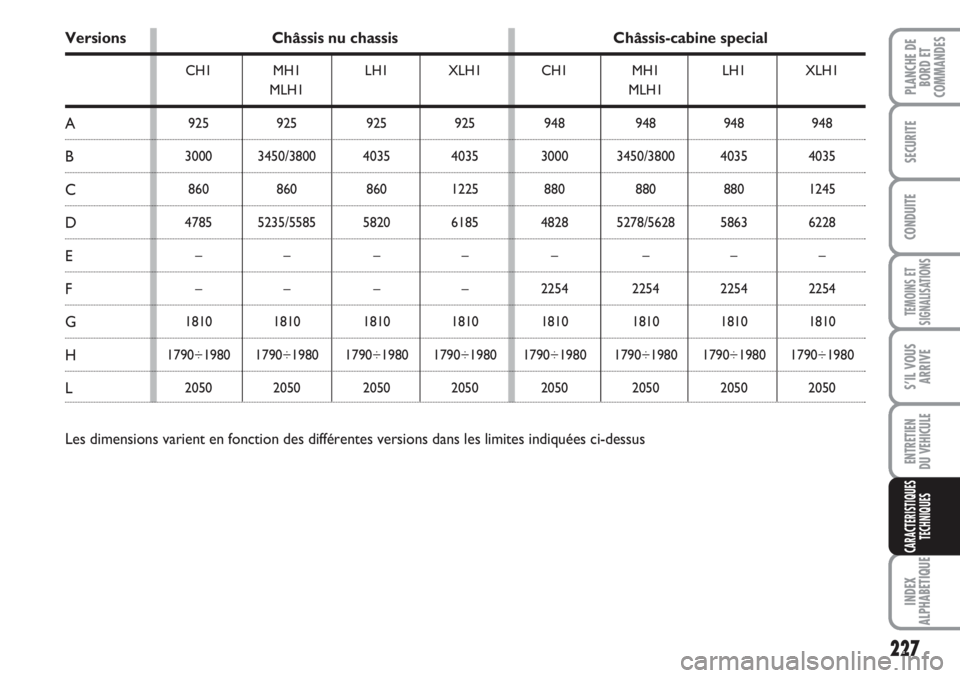

Versions Châssis nu chassis Châssis-cabine special
A
B
C
D
E
F
G
H
L
Les dimensions varient en fonction des différentes versions dans les limites indiquées ci-dessus

228
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
CH1
925
3000
880
4805
1810
1790÷1980
2050MH1
MLH1
925
3450/3800
880
5255/5605
1810
1790÷1980
2050LH1
925
4035
880
5840
1810
1790÷1980
2050XLH1
925
4035
1245
6205
1810
1790÷1980
2050

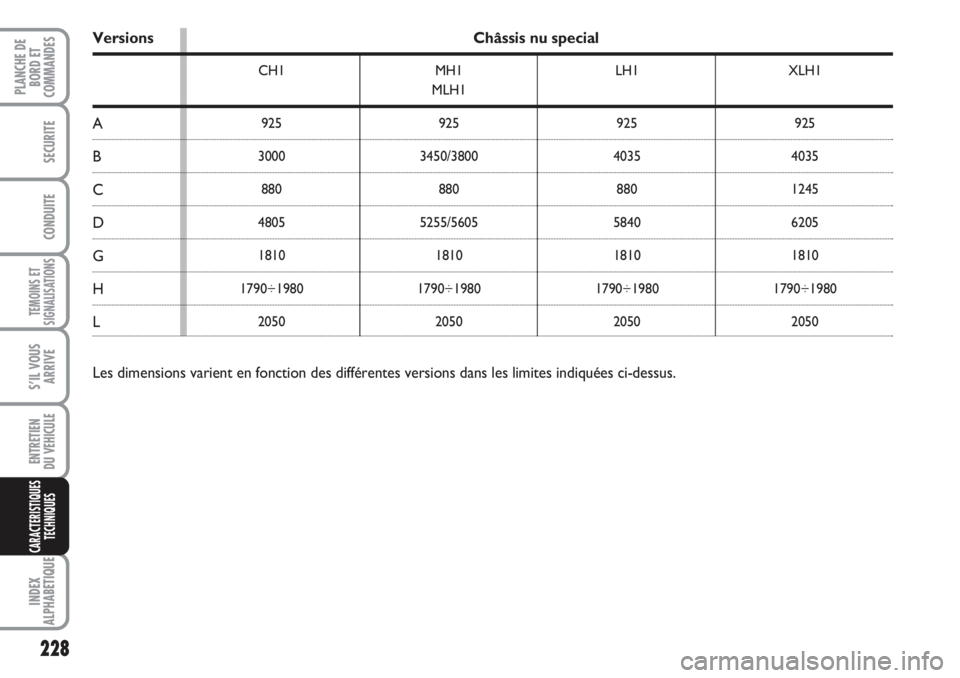

Versions Châssis nu special
A
B
C
D
G
H
L
Les dimensions varient en fonction des différentes versions dans les limites indiquées ci-dessus.

229
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES

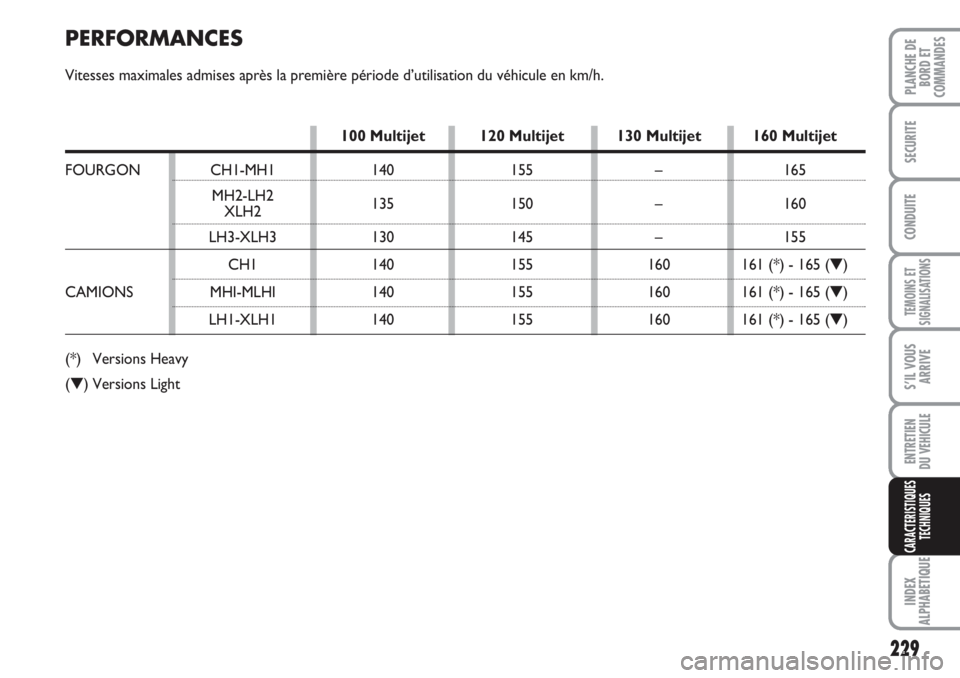

PERFORMANCES
Vitesses maximales admises après la première période d’utilisation du véhicule en km/h.
100 Multijet 120 Multijet 130 Multijet 160 Multijet
FOURGON CH1-MH1 140 155 – 165
MH2-LH2
135 150 – 160
XLH2
LH3-XLH3 130 145 – 155
CH1 140 155 160 161 (*) - 165 (▼)
CAMIONS MHI-MLHI 140 155 160 161 (*) - 165 (▼)
LH1-XLH1 140 155 160 161 (*) - 165 (▼)
(*) Versions Heavy
(▼) Versions Light

120 Multijet
1860 ÷ 1925
1075 ÷ 1140
1630
1650
3000
2500
750
100
150160 Multijet
1910 ÷ 1975
1025 ÷ 1090
1630
1650
3000
2500
750
100
150 100 Multijet
1845 ÷ 1910
1090 ÷ 1155
1630
1650
3000
2000
750
100
150

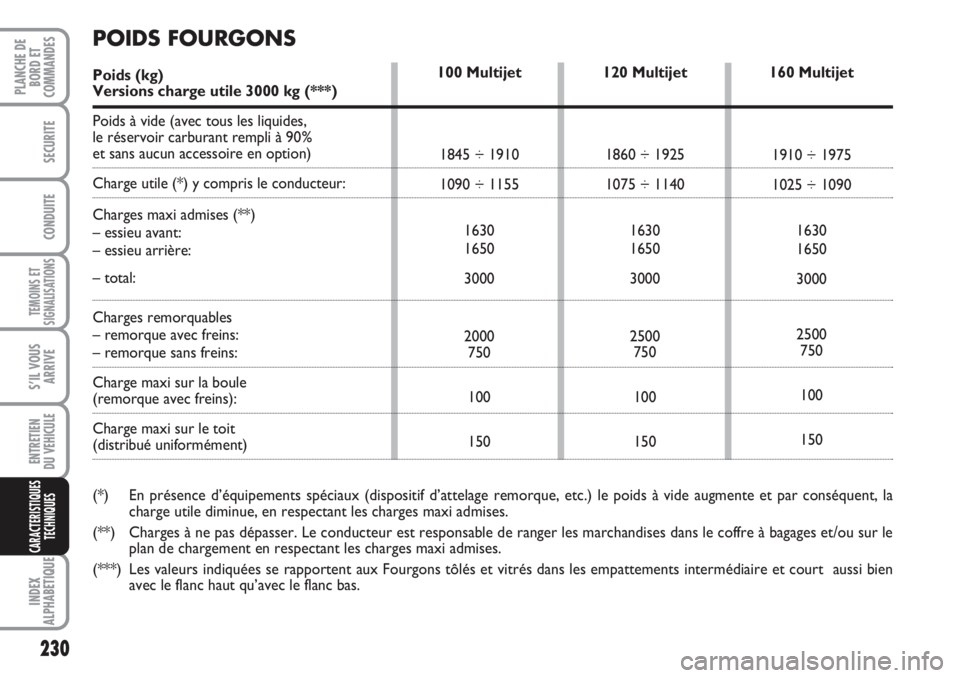

POIDS FOURGONS
