2008 FIAT DUCATO Notice d'entretien (in French)

183
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

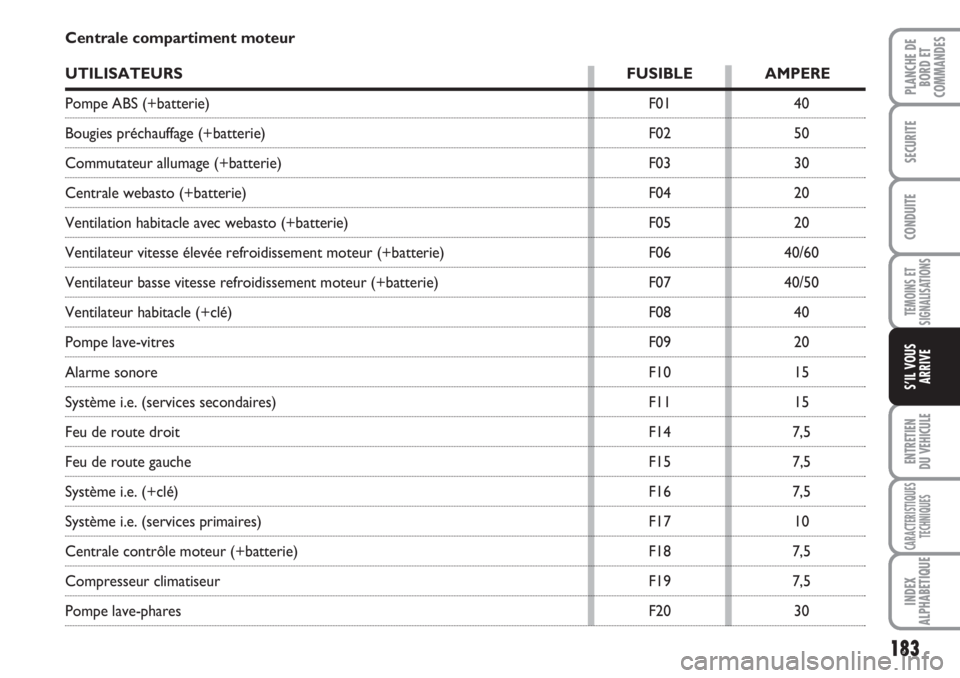

Centrale compartiment moteur
UTILISATEURS FUSIBLE AMPERE
Pompe ABS (+batterie) F01 40
Bougies préchauffage (+batterie) F02 50
Commutateur allumage (+batterie) F03 30
Centrale webasto (+batterie) F04 20
Ventilation habitacle avec webasto (+batterie) F05 20
Ventilateur vitesse élevée refroidissement moteur (+batterie) F06 40/60
Ventilateur basse vitesse refroidissement moteur (+batterie) F07 40/50
Ventilateur habitacle (+clé) F08 40
Pompe lave-vitres F09 20
Alarme sonoreF10 15
Système i.e. (services secondaires) F11 15
Feu de route droit F14 7,5
Feu de route gauche F15 7,5
Système i.e. (+clé) F16 7,5
Système i.e. (services primaires) F17 10
Centrale contrôle moteur (+batterie) F18 7,5
Compresseur climatiseur F19 7,5
Pompe lave-phares F20 30

184
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

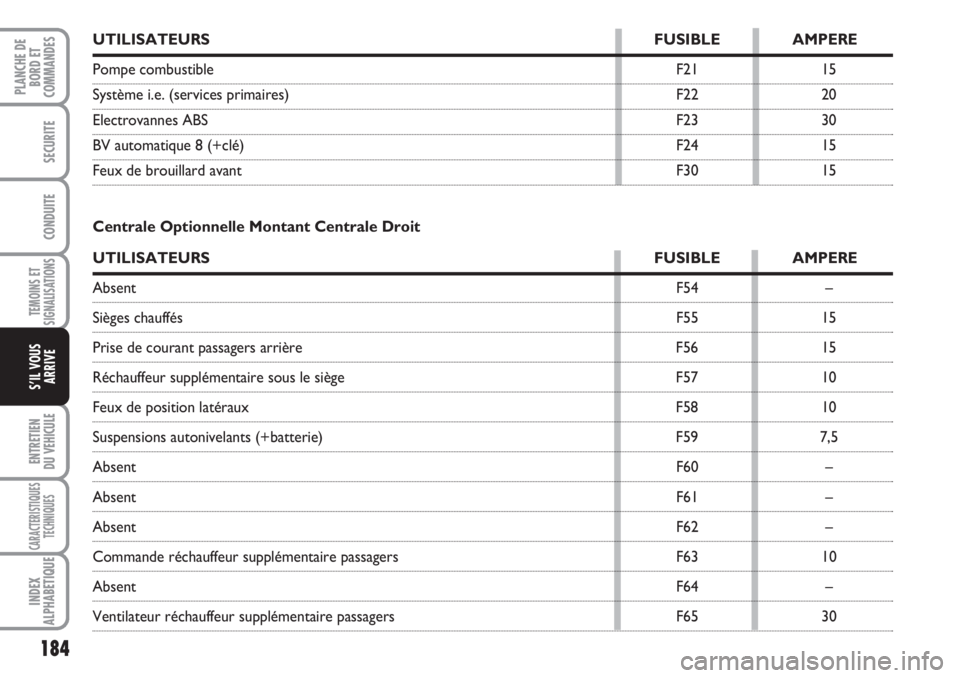

UTILISATEURS FUSIBLE AMPERE
Pompe combustible F21 15
Système i.e. (services primaires) F22 20
Electrovannes ABS F23 30
BV automatique 8 (+clé) F24 15
Feux de brouillard avant F30 15
Centrale Optionnelle Montant Centrale Droit
UTILISATEURS FUSIBLE AMPERE
AbsentF54 –
Sièges chauffésF55 15
Prise de courant passagers arrière F56 15
Réchauffeur supplémentaire sous le siège F57 10
Feux de position latéraux F58 10
Suspensions autonivelants (+batterie) F59 7,5
AbsentF60 –
AbsentF61 –
AbsentF62 –
Commande réchauffeur supplémentaire passagers F63 10
AbsentF64 –
Ventilateur réchauffeur supplémentaire passagers F65 30

185
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

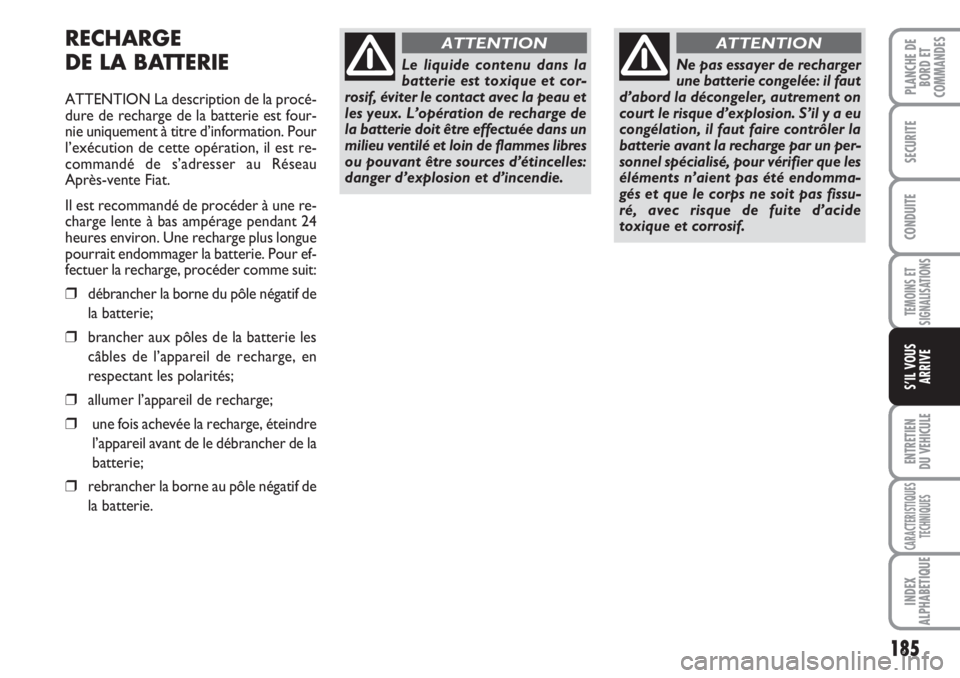

RECHARGE
DE LA BATTERIE
ATTENTION La description de la procé-
dure de recharge de la batterie est four-
nie uniquement à titre d’information. Pour
l’exécution de cette opération, il est re-
commandé de s’adresser au Réseau
Après-vente Fiat.
Il est recommandé de procéder à une re-
charge lente à bas ampérage pendant 24
heures environ. Une recharge plus longue
pourrait endommager la batterie. Pour ef-
fectuer la recharge, procéder comme suit:
❒débrancher la borne du pôle négatif de
la batterie;
❒brancher aux pôles de la batterie les
câbles de l’appareil de recharge, en
respectant les polarités;
❒allumer l’appareil de recharge;
❒une fois achevée la recharge, éteindre
l’appareil avant de le débrancher de la
batterie;
❒rebrancher la borne au pôle négatif de
la batterie.
Le liquide contenu dans la
batterie est toxique et cor-
rosif, éviter le contact avec la peau et
les yeux. L’opération de recharge de
la batterie doit être effectuée dans un
milieu ventilé et loin de flammes libres
ou pouvant être sources d’étincelles:
danger d’explosion et d’incendie.
ATTENTION
Ne pas essayer de recharger
une batterie congelée: il faut
d’abord la décongeler, autrement on
court le risque d’explosion. S’il y a eu
congélation, il faut faire contrôler la
batterie avant la recharge par un per-
sonnel spécialisé, pour vérifier que les
éléments n’aient pas été endomma-
gés et que le corps ne soit pas fissu-
ré, avec risque de fuite d’acide
toxique et corrosif.
ATTENTION

186
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 45F0N0340m

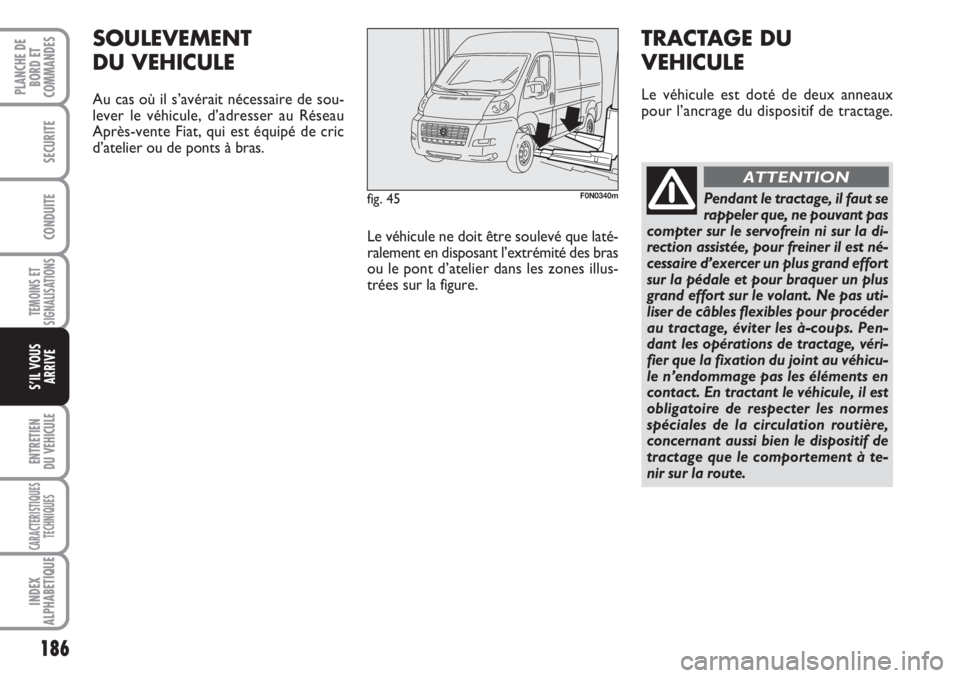

SOULEVEMENT
DU VEHICULE
Au cas où il s’avérait nécessaire de sou-
lever le véhicule, d’adresser au Réseau
Après-vente Fiat, qui est équipé de cric
d’atelier ou de ponts à bras.
Le véhicule ne doit être soulevé que laté-
ralement en disposant l’extrémité des bras
ou le pont d’atelier dans les zones illus-
trées sur la figure.
TRACTAGE DU
VEHICULE
Le véhicule est doté de deux anneaux
pour l’ancrage du dispositif de tractage.
Pendant le tractage, il faut se
rappeler que, ne pouvant pas
compter sur le servofrein ni sur la di-
rection assistée, pour freiner il est né-
cessaire d’exercer un plus grand effort
sur la pédale et pour braquer un plus
grand effort sur le volant. Ne pas uti-
liser de câbles flexibles pour procéder
au tractage, éviter les à-coups. Pen-
dant les opérations de tractage, véri-
fier que la fixation du joint au véhicu-
le n’endommage pas les éléments en
contact. En tractant le véhicule, il est
obligatoire de respecter les normes
spéciales de la circulation routière,
concernant aussi bien le dispositif de
tractage que le comportement à te-
nir sur la route.
ATTENTION

187
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

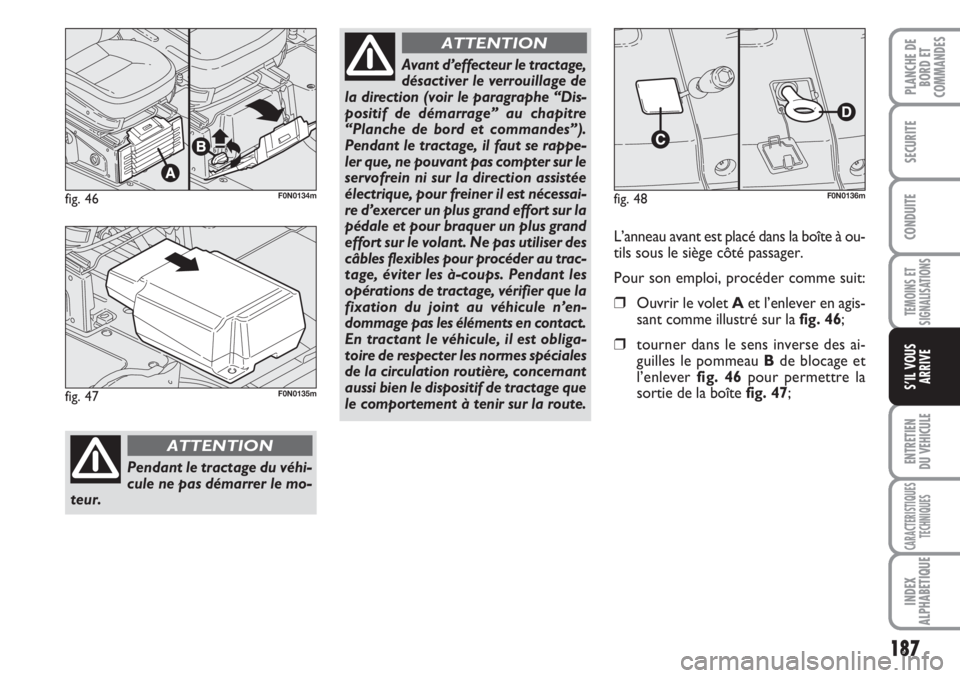

fig. 46F0N0134m
Pendant le tractage du véhi-
cule ne pas démarrer le mo-
teur.
ATTENTION
Avant d’effecteur le tractage,
désactiver le verrouillage de
la direction (voir le paragraphe “Dis-
positif de démarrage” au chapitre
“Planche de bord et commandes”).
Pendant le tractage, il faut se rappe-
ler que, ne pouvant pas compter sur le
servofrein ni sur la direction assistée
électrique, pour freiner il est nécessai-
re d’exercer un plus grand effort sur la
pédale et pour braquer un plus grand
effort sur le volant. Ne pas utiliser des
câbles flexibles pour procéder au trac-
tage, éviter les à-coups. Pendant les
opérations de tractage, vérifier que la
fixation du joint au véhicule n’en-
dommage pas les éléments en contact.
En tractant le véhicule, il est obliga-
toire de respecter les normes spéciales
de la circulation routière, concernant
aussi bien le dispositif de tractage que
le comportement à tenir sur la route.
ATTENTION
fig. 47F0N0135m
fig. 48F0N0136m
L’anneau avant est placé dans la boîte à ou-
tils sous le siège côté passager.
Pour son emploi, procéder comme suit:
❒Ouvrir le volet Aet l’enlever en agis-
sant comme illustré sur la fig. 46;
❒tourner dans le sens inverse des ai-
guilles le pommeau Bde blocage et
l’enlever fig. 46 pour permettre la
sortie de la boîte fig. 47;

188
TEMOINS ET
SIGNALISATIONS
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

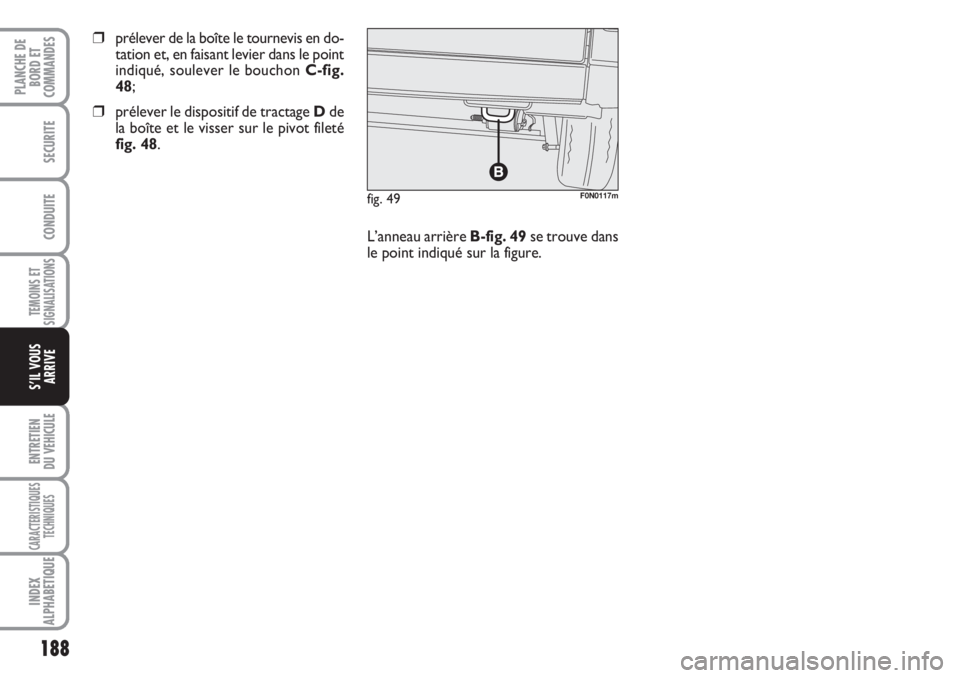

fig. 49F0N0117m
❒prélever de la boîte le tournevis en do-
tation et, en faisant levier dans le point
indiqué, soulever le bouchon C-fig.
48;
❒prélever le dispositif de tractage Dde
la boîte et le visser sur le pivot fileté
fig. 48.
L’anneau arrière B-fig. 49se trouve dans
le point indiqué sur la figure.

189
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE

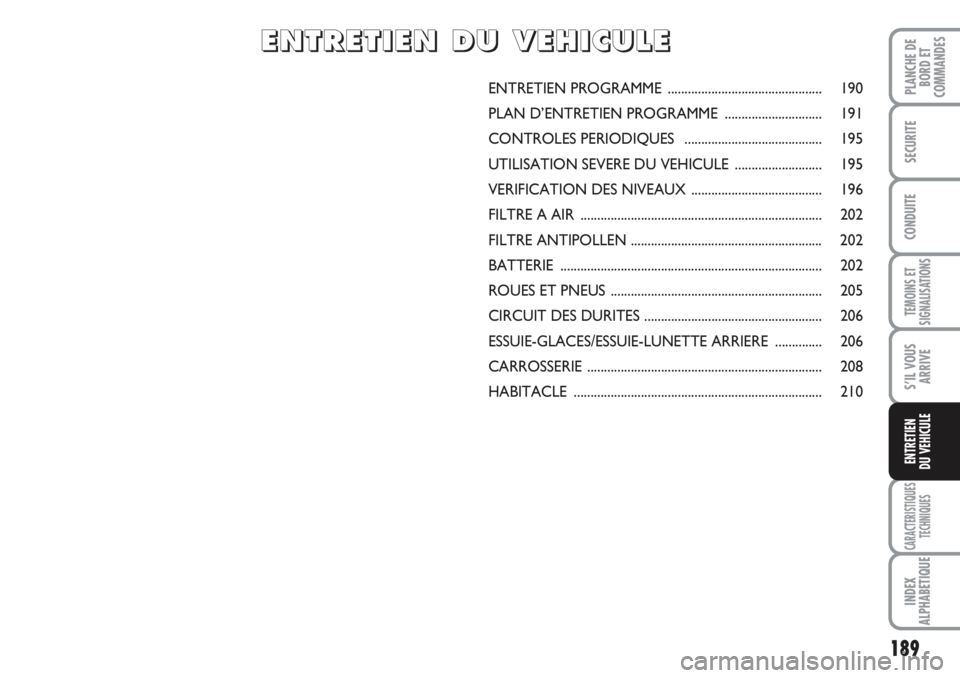

ENTRETIEN PROGRAMME .............................................. 190
PLAN D’ENTRETIEN PROGRAMME ............................. 191
CONTROLES PERIODIQUES ......................................... 195
UTILISATION SEVERE DU VEHICULE .......................... 195
VERIFICATION DES NIVEAUX ....................................... 196
FILTRE A AIR ........................................................................ 202
FILTRE ANTIPOLLEN ......................................................... 202
BATTERIE .............................................................................. 202
ROUES ET PNEUS ............................................................... 205
CIRCUIT DES DURITES ..................................................... 206
ESSUIE-GLACES/ESSUIE-LUNETTE ARRIERE .............. 206
CARROSSERIE ...................................................................... 208
HABITACLE .......................................................................... 210
E E
N N
T T
R R
E E
T T
I I
E E
N N

D D
U U

V V
E E
H H
I I
C C
U U
L L
E E

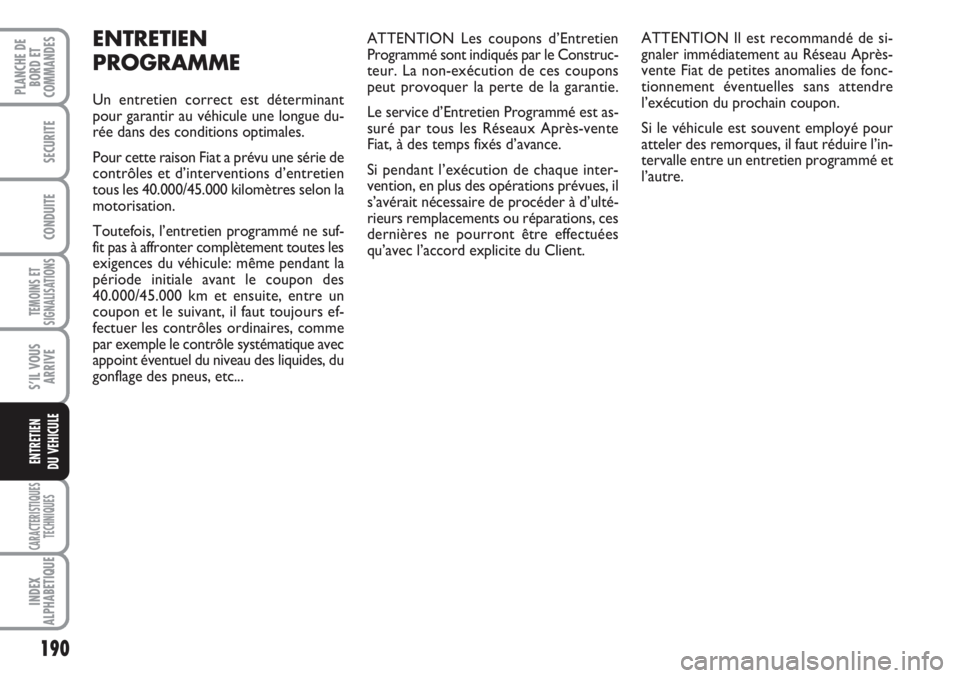

ATTENTION Les coupons d’Entretien
Programmé sont indiqués par le Construc-
teur. La non-exécution de ces coupons
peut provoquer la perte de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Réseaux Après-vente
Fiat, à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues, il
s’avérait nécessaire de procéder à d’ulté-
rieurs remplacements ou réparations, ces
dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTION Il est recommandé de si-
gnaler immédiatement au Réseau Après-
vente Fiat de petites anomalies de fonc-
tionnement éventuelles sans attendre
l’exécution du prochain coupon.
Si le véhicule est souvent employé pour
atteler des remorques, il faut réduire l’in-
tervalle entre un entretien programmé et
l’autre.ENTRETIEN
PROGRAMME
Un entretien correct est déterminant
pour garantir au véhicule une longue du-
rée dans des conditions optimales.
Pour cette raison Fiat a prévu une série de
contrôles et d’interventions d’entretien
tous les 40.000/45.000 kilomètres selon la
motorisation.
Toutefois, l’entretien programmé ne suf-
fit pas à affronter complètement toutes les
exigences du véhicule: même pendant la
période initiale avant le coupon des
40.000/45.000 km et ensuite, entre un
coupon et le suivant, il faut toujours ef-
fectuer les contrôles ordinaires, comme
par exemple le contrôle systématique avec
appoint éventuel du niveau des liquides, du
gonflage des pneus, etc...
