Dans ce cas tourner la clé dans la position
STOPet ensuite MAR; si le blocage per-
siste, essayer de nouveau également avec
les autres clés fournies avec le véhicule. Si
dans ce cas également, il n’est pas possible
de lancer le moteur, s’adresser au Réseau
Après-vente Fiat.
ATTENTION Chaque clé possède son
propre code, qui doit être mémorisé par
la centrale du système. Pour mémoriser
les clés nouvelles, jusqu’à un maximum de
8, s’adresser au Réseau Après-vente Fiat.Allumages du témoin Ypendant la marche
❒Si le témoin Ys’allume, cela signifie
que le système est en train d’effectuer
un autodiagnostic (par exemple à cau-
se d’une perte de tension).
❒Si le témoin Yreste encore allumé,
s’adresser au Réseau Après-vente Fiat.
Les chocs violents risquent
d’endommager les éléments
électroniques contenus dans
la clé.

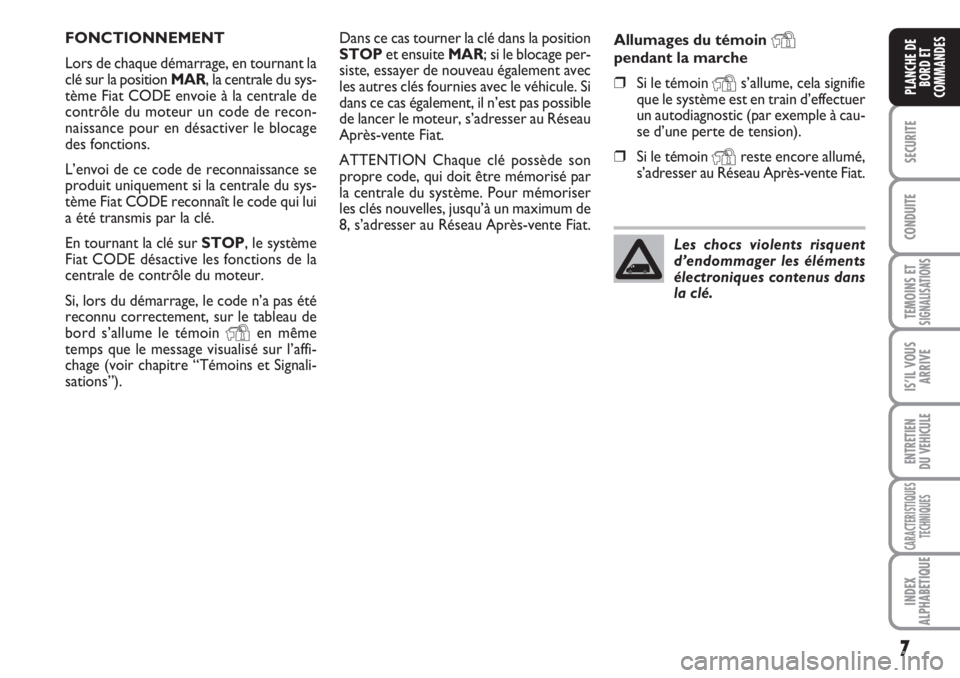

FONCTIONNEMENT
Lors de chaque démarrage, en tournant la
clé sur la position MAR, la centrale du sys-
tème Fiat CODE envoie à la centrale de
contrôle du moteur un code de recon-
naissance pour en désactiver le blocage
des fonctions.
L’envoi de ce code de reconnaissance se
produit uniquement si la centrale du sys-
tème Fiat CODE reconnaît le code qui lui
a été transmis par la clé.
En tournant la clé sur STOP, le système
Fiat CODE désactive les fonctions de la
centrale de contrôle du moteur.
Si, lors du démarrage, le code n’a pas été
reconnu correctement, sur le tableau de
bord s’allume le témoin
Yen même
temps que le message visualisé sur l’affi-
chage (voir chapitre “Témoins et Signali-
sations”).

8
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CLE AVEC TELECOMMANDE
fig. 4
La tige métallique Adisparaît dans la poi-
gnée et actionne:
❒le dispositif de démarrage;
❒la serrure de la porte;
❒l’ouverture/la fermeture du bouchon
du réservoir carburant.
Pour extraire la tige métallique, appuyer
sur le bouton B.
Pour la réintroduire dans la poignée, pro-
céder comme suit:
❒garder enfoncé le bouton Bet tour-
ner la tige métallique A;
❒relâcher le bouton Bet tourner la ti-
ge metallique Ajusqu’à entendre le
déclic de blocage qui assure la ferme-
ture correcte.

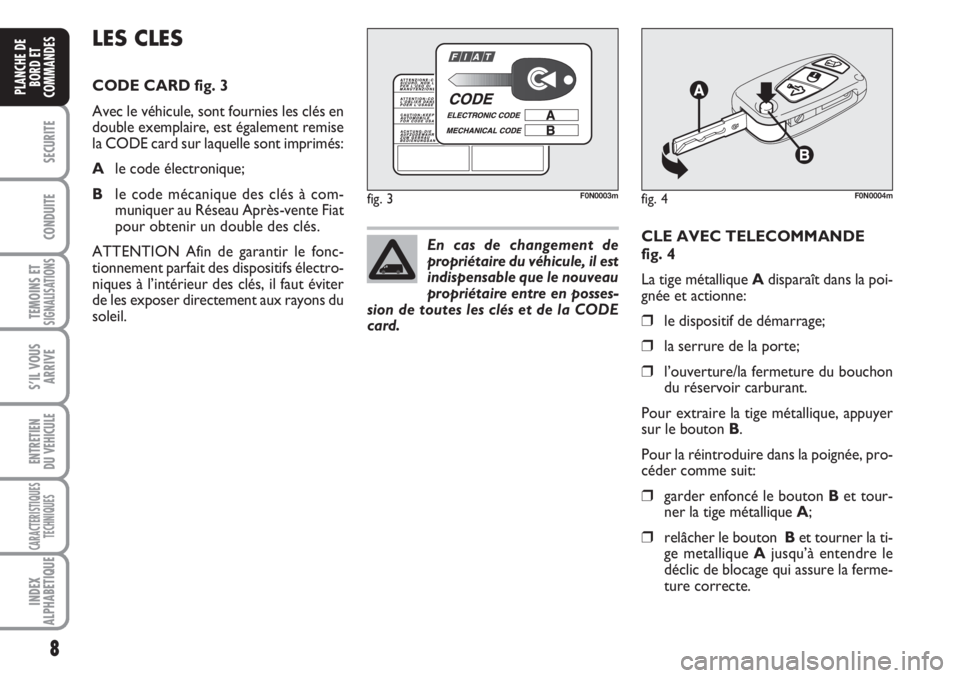

LES CLES
CODE CARD fig. 3
Avec le véhicule, sont fournies les clés en
double exemplaire, est également remise
la CODE card sur laquelle sont imprimés:
Ale code électronique;
Ble code mécanique des clés à com-
muniquer au Réseau Après-vente Fiat
pour obtenir un double des clés.
ATTENTION Afin de garantir le fonc-
tionnement parfait des dispositifs électro-
niques à l’intérieur des clés, il faut éviter
de les exposer directement aux rayons du
soleil.En cas de changement de
propriétaire du véhicule, il est
indispensable que le nouveau
propriétaire entre en posses-
sion de toutes les clés et de la CODE
card.
fig. 3F0N0003mfig. 4F0N0004m

9
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

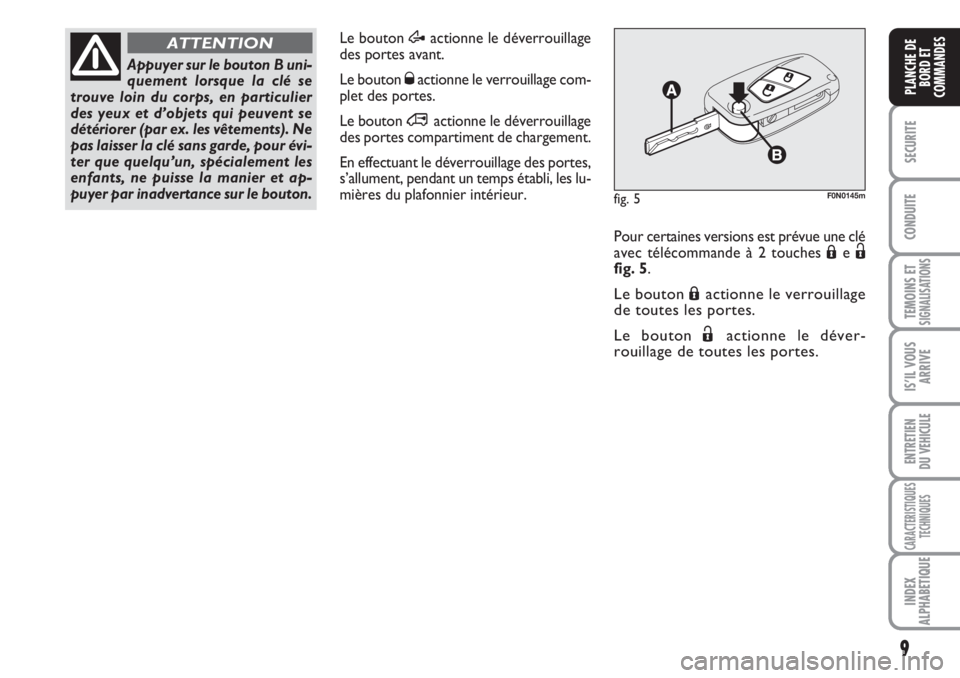

Le bouton Æactionne le déverrouillage
des portes avant.
Le bouton Øactionne le verrouillage com-
plet des portes.
Le bouton
∞actionne le déverrouillage
des portes compartiment de chargement.
En effectuant le déverrouillage des portes,
s’allument, pendant un temps établi, les lu-
mières du plafonnier intérieur.
Appuyer sur le bouton B uni-
quement lorsque la clé se
trouve loin du corps, en particulier
des yeux et d’objets qui peuvent se
détériorer (par ex. les vêtements). Ne
pas laisser la clé sans garde, pour évi-
ter que quelqu’un, spécialement les
enfants, ne puisse la manier et ap-
puyer par inadvertance sur le bouton.
ATTENTION
fig. 5F0N0145m
Pour certaines versions est prévue une clé
avec télécommande à 2 touches Áe Ë
fig. 5.
Le bouton Áactionne le verrouillage
de toutes les portes.
Le bouton Ëactionne le déver-
rouillage de toutes les portes.

10
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Remplacement de la pile de la clé
de la télécommande fig. 7
Pour remplacer la pile procéder ainsi:
❒appuyer sur le bouton Aet placer la
tige métallique Ben position d’ou-
verture;
❒tourner la vis C sur :en se servant
d’un tournevis à pointe fine;
❒enlever le tiroir porte-batterie Det
remplacer la pile Een respectant les
polarités;
❒réintroduire le tiroir porte-batterie D
à l’intérieur de la clé et le bloquer en
tournant la vis Csur
Á.
fig. 7F0N0005m
Demande de télécommandes
supplémentaires
Le système peut reconnaître jusqu’à 8 té-
lécommandes. S’il s’avérait nécessaire de-
mander une nouvelle télécommande,
s’adresser au Réseau Après-vente Fiat en
emmenant avec soi la CODE card, un do-
cument personnel d’identité et le docu-
ments d’identification de possession du vé-
hicule.
Signalisations du voyant sur la
planche
En effectuant le verrouillage des portes, le
voyant A-fig. 6s’allume pendant environ
3 secondes, après quoi il commence à cli-
gnoter (fonction de dissuasion).
Si lors du verrouillage des portes, une ou
plusieurs portes ou le hayon arrière ne
sont pas correctement fermés, le voyant
clignote rapidement en même temps que
les indicateurs de direction.
fig. 6F0N0114m

11
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

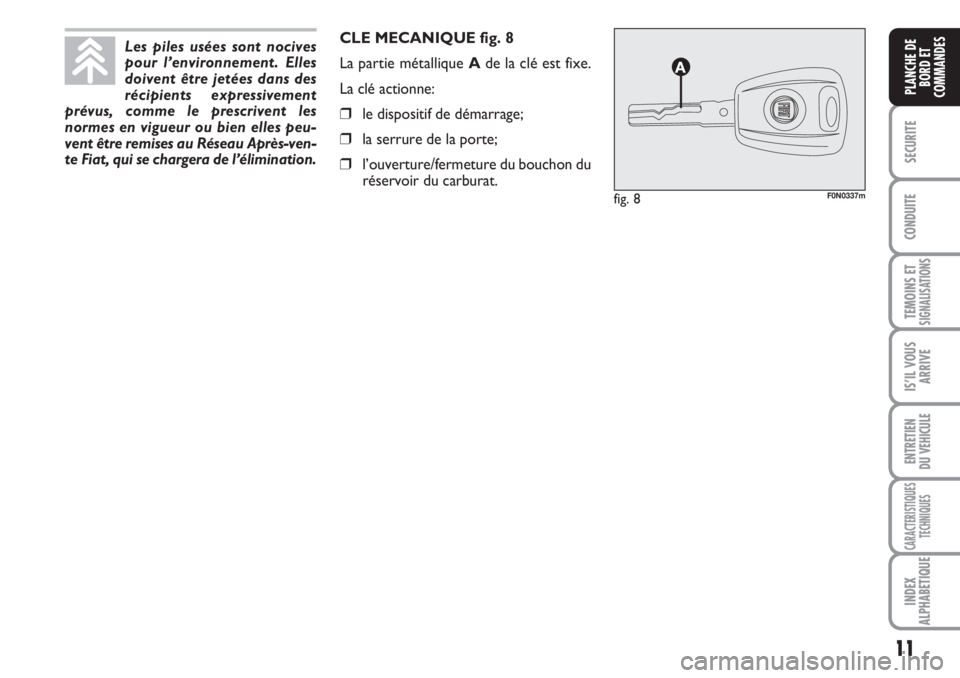

CLE MECANIQUE fig. 8
La partie métallique Ade la clé est fixe.
La clé actionne:
❒le dispositif de démarrage;
❒la serrure de la porte;
❒l’ouverture/fermeture du bouchon du
réservoir du carburat.
fig. 8F0N0337m
Les piles usées sont nocives
pour l’environnement. Elles
doivent être jetées dans des
récipients expressivement
prévus, comme le prescrivent les
normes en vigueur ou bien elles peu-
vent être remises au Réseau Après-ven-
te Fiat, qui se chargera de l’élimination.

12
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

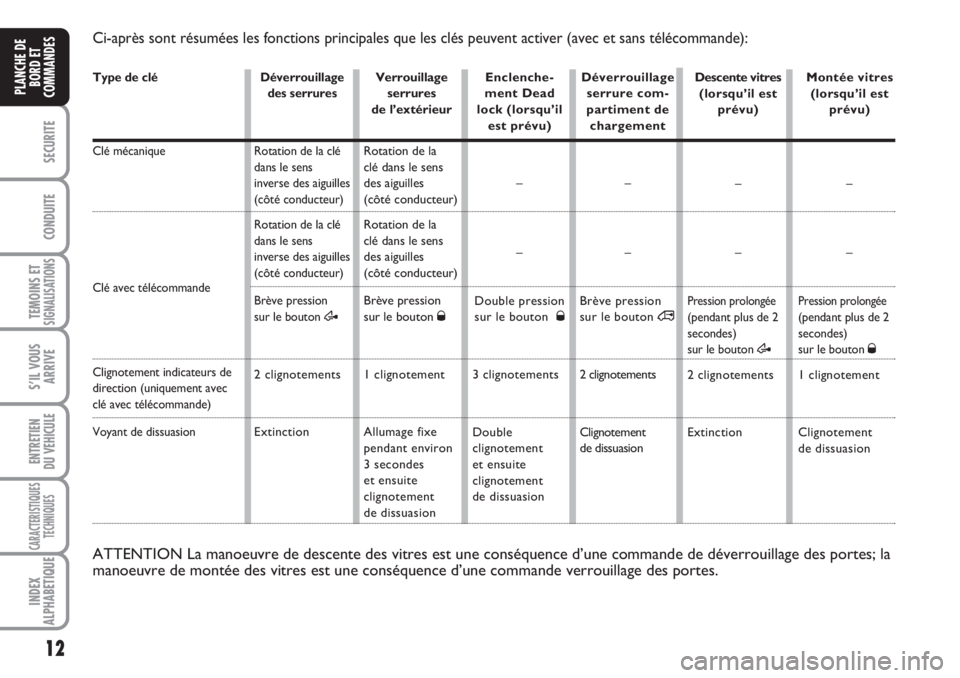

Ci-après sont résumées les fonctions principales que les clés peuvent activer (avec et sans télécommande):
Type de clé
Clé mécanique
Clé avec télécommande
Clignotement indicateurs de
direction (uniquement avec
clé avec télécommande)
Voyant de dissuasion
Déverrouillage
des serrures
Rotation de la clé
dans le sens
inverse des aiguilles
(côté conducteur)
Rotation de la clé
dans le sens
inverse des aiguilles
(côté conducteur)
Brève pression
sur le bouton
Æ
2 clignotements
ExtinctionVerrouillage
serrures
de l’extérieur
Rotation de la
clé dans le sens
des aiguilles
(côté conducteur)
Rotation de la
clé dans le sens
des aiguilles
(côté conducteur)
Brève pression
sur le bouton Ø
1 clignotement
Allumage fixe
pendant environ
3 secondes
et ensuite
clignotement
de dissuasionEnclenche-
ment Dead
lock (lorsqu’il
est prévu)
–
–
Double pression
sur le bouton Ø
3 clignotements
Double
clignotement
et ensuite
clignotement
de dissuasionDéverrouillage
serrure com-
partiment de
chargement
–
–
Brève pression
sur le bouton ∞
2 clignotements
Clignotement
de dissuasion
ATTENTION La manoeuvre de descente des vitres est une conséquence d’une commande de déverrouillage des portes; la
manoeuvre de montée des vitres est une conséquence d’une commande verrouillage des portes.
Montée vitres
(lorsqu’il est
prévu)
–
–
Pression prolongée(pendant plus de 2
secondes)
sur le bouton
Ø
1 clignotement
Clignotement
de dissuasion Descente vitres
(lorsqu’il est
prévu)
–
–
Pression prolongée(pendant plus de 2
secondes)
sur le bouton
Æ
2 clignotements
Extinction

13
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

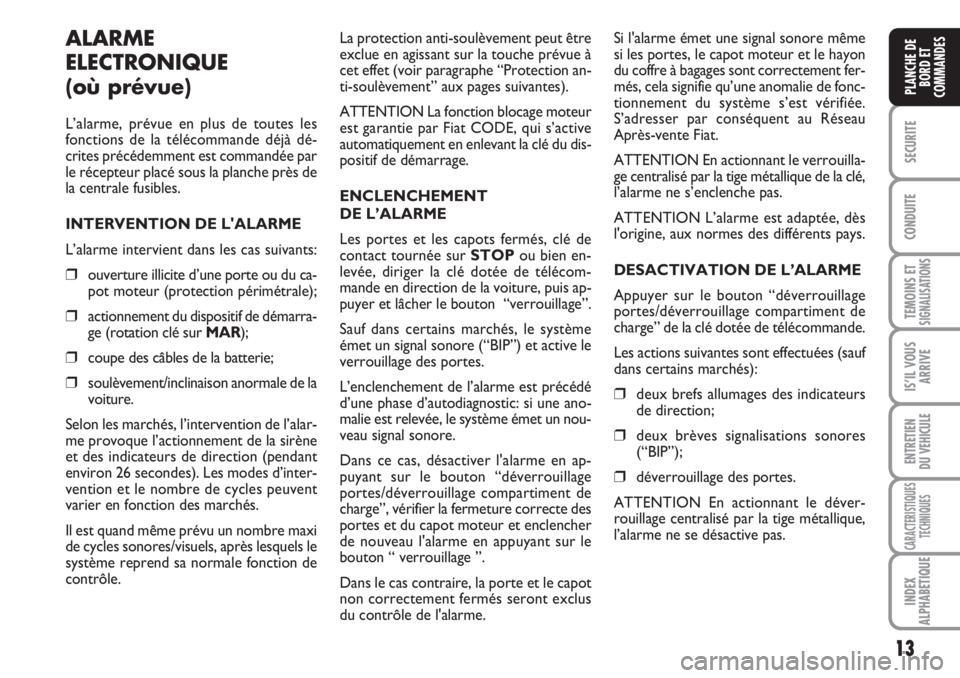

ALARME
ELECTRONIQUE
(où prévue)
L’alarme, prévue en plus de toutes les
fonctions de la télécommande déjà dé-
crites précédemment est commandée par
le récepteur placé sous la planche près de
la centrale fusibles.
INTERVENTION DE L'ALARME
L’alarme intervient dans les cas suivants:
❒ouverture illicite d’une porte ou du ca-
pot moteur (protection périmétrale);
❒actionnement du dispositif de démarra-
ge (rotation clé sur MAR);
❒coupe des câbles de la batterie;
❒soulèvement/inclinaison anormale de la
voiture.
Selon les marchés, l’intervention de l’alar-
me provoque l’actionnement de la sirène
et des indicateurs de direction (pendant
environ 26 secondes). Les modes d’inter-
vention et le nombre de cycles peuvent
varier en fonction des marchés.
Il est quand même prévu un nombre maxi
de cycles sonores/visuels, après lesquels le
système reprend sa normale fonction de

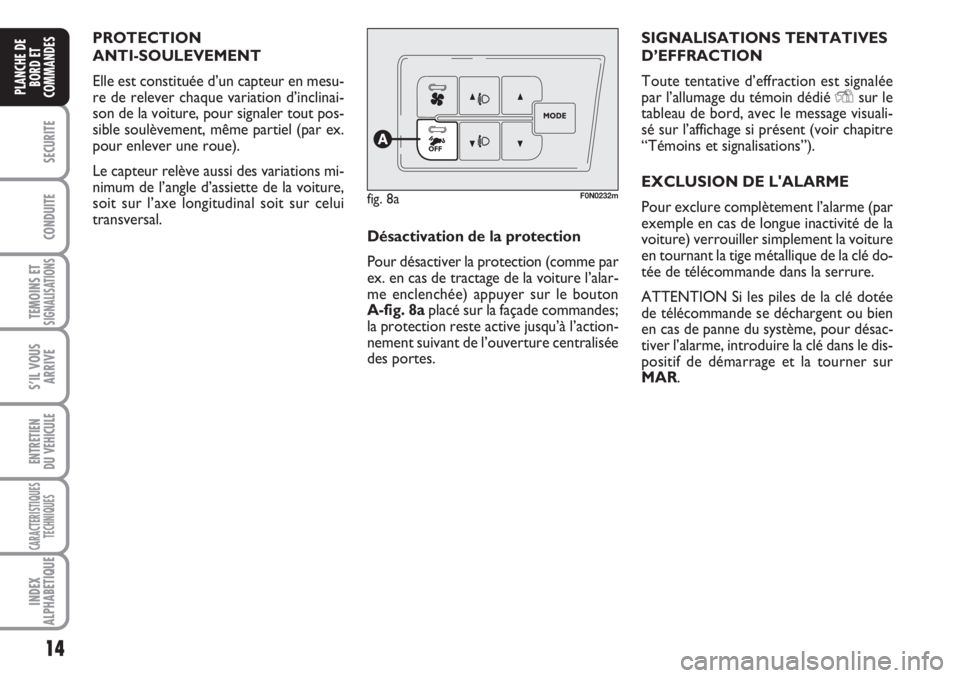

contrôle.La protection anti-soulèvement peut être
exclue en agissant sur la touche prévue à
cet effet (voir paragraphe “Protection an-
ti-soulèvement” aux pages suivantes).
ATTENTION La fonction blocage moteur
est garantie par Fiat CODE, qui s’active
automatiquement en enlevant la clé du dis-
positif de démarrage.
ENCLENCHEMENT
DE L’ALARME
Les portes et les capots fermés, clé de
contact tournée surSTOPou bien en-
levée, diriger la clé dotée de télécom-
mande en direction de la voiture, puis ap-
puyer et lâcher le bouton “verrouillage”.
Sauf dans certains marchés, le système
émet un signal sonore (“BIP”) et active le
verrouillage des portes.
L’enclenchement de l’alarme est précédé
d’une phase d’autodiagnostic: si une ano-
malie est relevée, le système émet un nou-
veau signal sonore.
Dans ce cas, désactiver l'alarme en ap-
puyant sur le bouton “déverrouillage
portes/déverrouillage compartiment de
charge”, vérifier la fermeture correcte des
portes et du capot moteur et enclencher
de nouveau l'alarme en appuyant sur le
bouton “ verrouillage ”.
Dans le cas contraire, la porte et le capot
non correctement fermés seront exclus
du contrôle de l'alarme.Si l'alarme émet une signal sonore même
si les portes, le capot moteur et le hayon
du coffre à bagages sont correctement fer-
més, cela signifie qu’une anomalie de fonc-
tionnement du système s’est vérifiée.
S’adresser par conséquent au Réseau
Après-vente Fiat.
ATTENTION En actionnant le verrouilla-
ge centralisé par la tige métallique de la clé,
l’alarme ne s’enclenche pas.
ATTENTION L’alarme est adaptée, dès
l'origine, aux normes des différents pays.
DESACTIVATION DE L’ALARME
Appuyer sur le bouton “déverrouillage
portes/déverrouillage compartiment de
charge” de la clé dotée de télécommande.
Les actions suivantes sont effectuées (sauf
dans certains marchés):❒deux brefs allumages des indicateurs
de direction;
❒deux brèves signalisations sonores
(“BIP”);
❒déverrouillage des portes.
ATTENTION En actionnant le déver-
rouillage centralisé par la tige métallique,
l’alarme ne se désactive pas.

14
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
PROTECTION
ANTI-SOULEVEMENT
Elle est constituée d’un capteur en mesu-
re de relever chaque variation d’inclinai-
son de la voiture, pour signaler tout pos-
sible soulèvement, même partiel (par ex.
pour enlever une roue).
Le capteur relève aussi des variations mi-
nimum de l’angle d’assiette de la voiture,
soit sur l’axe longitudinal soit sur celui
transversal.
fig. 8aF0N0232m
SIGNALISATIONS TENTATIVES
D’EFFRACTION
Toute tentative d’effraction est signalée
par l’allumage du témoin dédié
Ysur le
tableau de bord, avec le message visuali-
sé sur l’affichage si présent (voir chapitre
“Témoins et signalisations”).
EXCLUSION DE L'ALARME
Pour exclure complètement l’alarme (par
exemple en cas de longue inactivité de la
voiture) verrouiller simplement la voiture
en tournant la tige métallique de la clé do-
tée de télécommande dans la serrure.
ATTENTION Si les piles de la clé dotée
de télécommande se déchargent ou bien
en cas de panne du système, pour désac-
tiver l’alarme, introduire la clé dans le dis-
positif de démarrage et la tourner sur
MAR. Désactivation de la protection
Pour désactiver la protection (comme par
ex. en cas de tractage de la voiture l’alar-
me enclenchée) appuyer sur le bouton
A-fig. 8aplacé sur la façade commandes;
la protection reste active jusqu’à l’action-
nement suivant de l’ouverture centralisée
des portes.
