2008 FIAT DUCATO Notice d'entretien (in French)

143
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
ATTENTION Lorsqu’on utilise des pneus
d’hiver ayant un indice de vitesse maxi in-
férieure à celle que peut atteindre le vé-
hicule (augmentée de 5%), placer dans l’ha-
bitacle, bien en vue pour le conducteur,
un signal de prudence signalant la vitesse
maxi admise pour les pneus d’hiver (com-
me prévoit le Directive CE).
Monter sur toutes les quatre roues des
pneus similaires (marque et profil) pour
garantir une meilleure sécurité de marche,
au freinage et une bonne manœuvrabili-
té.
Il faut se rappeler qu’il est opportun de ne
pas inverser les sens de rotation des
pneus.CHAINES A NEIGE
L’utilisation des chaînes à neige dépend des
normes en vigueur dans les différents pays.
Les chaînes ne doivent être appliquées
qu’aux pneus des roues avant (roues mo-
trices). Il est conseillé d’utiliser des chaînes
à neige de la Lineaccessori Fiat.
Contrôler la tension des chaînes à neige
après avoir parcouru quelques dizaines de
mètres.
ATTENTION Si les chaînes sont montées,
accélérer d’une façon très délicate pour
éviter ou limiter au maximum le patinage
des roues motrices et donc la rupture des
chaînes qui, par conséquent, peuvent pro-
voquer des endommagements à la car-
rosserie et la mécanique.
ATTENTION Utiliser les chaînes à neige
à encombrement réduit.
PNEUS A NEIGE
Le Réseau Après-vente Fiat est heureux
de fournir tous conseils sur le choix du
pneu le mieux approprié à l’utilisation à la-
quelle le Client entend le destiner.
Les caractéristiques d’hiver de ces pneus
se réduisent notablement lorsque la pro-
fondeur de la chape est inférieure à 4 mm.
Dans ce cas, il convient de les remplacer.
En raison de leurs caractéristiques spéci-
fiques, les performances des pneus à nei-
ge, en conditions environnementales nor-
males ou en cas de longs parcours sur au-
toroutes, sont inférieures à celles des
pneus qui équipent normalement le véhi-
cule. Il est donc nécessaire de limiter leur
utilisation aux performances pour les-
quelles ils sont homologués.
La vitesse maxi du pneu à
neige portant l’indication
“Q” ne doit pas dépasser 160 km/h;
portant l’indication “T” ne doit pas
dépasser 190 km/h; portant l’indica-
tion H ne doit pas dépasser 210 km/h;
dans le respect des normes en vigueur
du Code de la route.
ATTENTION

144
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE

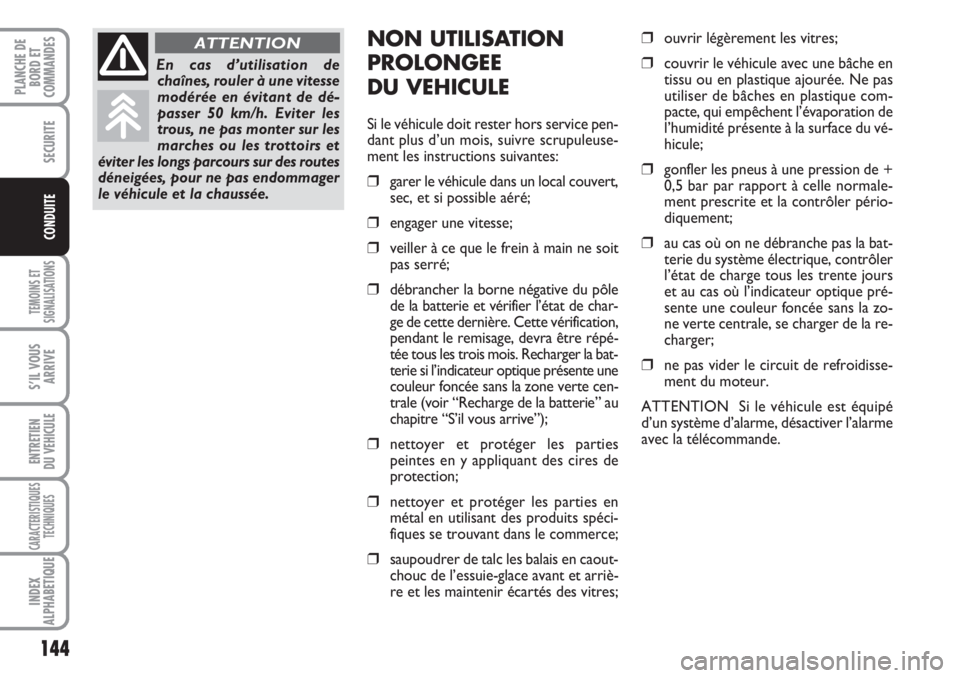

NON UTILISATION
PROLONGEE
DU VEHICULE
Si le véhicule doit rester hors service pen-
dant plus d’un mois, suivre scrupuleuse-
ment les instructions suivantes:
❒garer le véhicule dans un local couvert,
sec, et si possible aéré;
❒engager une vitesse;
❒veiller à ce que le frein à main ne soit
pas serré;
❒débrancher la borne négative du pôle
de la batterie et vérifier l’état de char-
ge de cette dernière. Cette vérification,
pendant le remisage, devra être répé-
tée tous les trois mois. Recharger la bat-
terie si l’indicateur optique présente une
couleur foncée sans la zone verte cen-
trale (voir “Recharge de la batterie” au
chapitre “S’il vous arrive”);
❒nettoyer et protéger les parties
peintes en y appliquant des cires de
protection;
❒nettoyer et protéger les parties en
métal en utilisant des produits spéci-
fiques se trouvant dans le commerce;
❒saupoudrer de talc les balais en caout-
chouc de l’essuie-glace avant et arriè-
re et les maintenir écartés des vitres;
❒ouvrir légèrement les vitres;
❒couvrir le véhicule avec une bâche en
tissu ou en plastique ajourée. Ne pas
utiliser de bâches en plastique com-
pacte, qui empêchent l’évaporation de
l’humidité présente à la surface du vé-
hicule;
❒gonfler les pneus à une pression de +
0,5 bar par rapport à celle normale-
ment prescrite et la contrôler pério-
diquement;
❒au cas où on ne débranche pas la bat-
terie du système électrique, contrôler
l’état de charge tous les trente jours
et au cas où l’indicateur optique pré-
sente une couleur foncée sans la zo-
ne verte centrale, se charger de la re-
charger;
❒ne pas vider le circuit de refroidisse-
ment du moteur.
ATTENTION Si le véhicule est équipé
d’un système d’alarme, désactiver l’alarme
avec la télécommande.
En cas d’utilisation de
chaînes, rouler à une vitesse
modérée en évitant de dé-
passer 50 km/h. Eviter les
trous, ne pas monter sur les
marches ou les trottoirs et
éviter les longs parcours sur des routes
déneigées, pour ne pas endommager
le véhicule et la chaussée.
ATTENTION

145
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

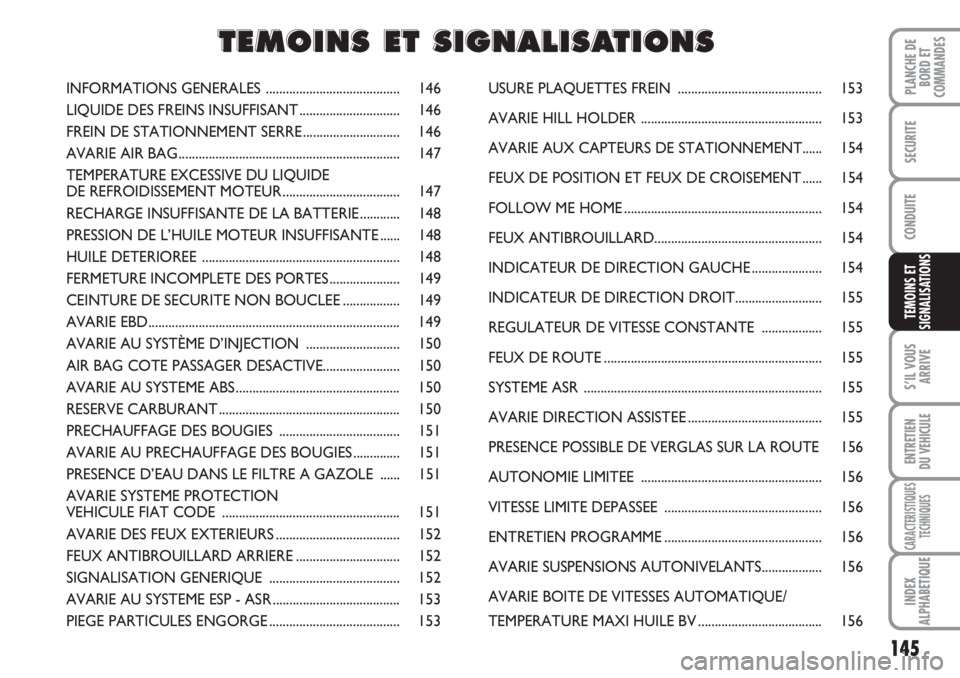

INFORMATIONS GENERALES ........................................ 146
LIQUIDE DES FREINS INSUFFISANT.............................. 146
FREIN DE STATIONNEMENT SERRE ............................. 146
AVARIE AIR BAG.................................................................. 147
TEMPERATURE EXCESSIVE DU LIQUIDE
DE REFROIDISSEMENT MOTEUR................................... 147
RECHARGE INSUFFISANTE DE LA BATTERIE ............148
PRESSION DE L’HUILE MOTEUR INSUFFISANTE ...... 148
HUILE DETERIOREE ........................................................... 148
FERMETURE INCOMPLETE DES PORTES..................... 149
CEINTURE DE SECURITE NON BOUCLEE................. 149
AVARIE EBD........................................................................... 149
AVARIE AU SYSTÈME D’INJECTION ............................ 150
AIR BAG COTE PASSAGER DESACTIVE....................... 150
AVARIE AU SYSTEME ABS................................................. 150
RESERVE CARBURANT...................................................... 150
PRECHAUFFAGE DES BOUGIES .................................... 151
AVARIE AU PRECHAUFFAGE DES BOUGIES ..............151
PRESENCE D’EAU DANS LE FILTRE A GAZOLE ...... 151
AVARIE SYSTEME PROTECTION
VEHICULE FIAT CODE ..................................................... 151
AVARIE DES FEUX EXTERIEURS..................................... 152
FEUX ANTIBROUILLARD ARRIERE............................... 152
SIGNALISATION GENERIQUE ....................................... 152
AVARIE AU SYSTEME ESP - ASR ...................................... 153
PIEGE PARTICULES ENGORGE....................................... 153USURE PLAQUETTES FREIN ........................................... 153
AVARIE HILL HOLDER ...................................................... 153
AVARIE AUX CAPTEURS DE STATIONNEMENT...... 154
FEUX DE POSITION ET FEUX DE CROISEMENT ...... 154
FOLLOW ME HOME........................................................... 154
FEUX ANTIBROUILLARD.................................................. 154
INDICATEUR DE DIRECTION GAUCHE..................... 154
INDICATEUR DE DIRECTION DROIT.......................... 155
REGULATEUR DE VITESSE CONSTANTE .................. 155
FEUX DE ROUTE................................................................. 155
SYSTEME ASR ....................................................................... 155
AVARIE DIRECTION ASSISTEE........................................ 155
PRESENCE POSSIBLE DE VERGLAS SUR LA ROUTE 156
AUTONOMIE LIMITEE ...................................................... 156
VITESSE LIMITE DEPASSEE ............................................... 156
ENTRETIEN PROGRAMME............................................... 156
AVARIE SUSPENSIONS AUTONIVELANTS.................. 156
AVARIE BOITE DE VITESSES AUTOMATIQUE/
TEMPERATURE MAXI HUILE BV ..................................... 156
T T
E E
M M
O O
I I
N N
S S

E E
T T

S S
I I
G G
N N
A A
L L
I I
S S
A A
T T
I I
O O
N N
S S

146
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
TEMOINS ET
SIGNALISATIONS

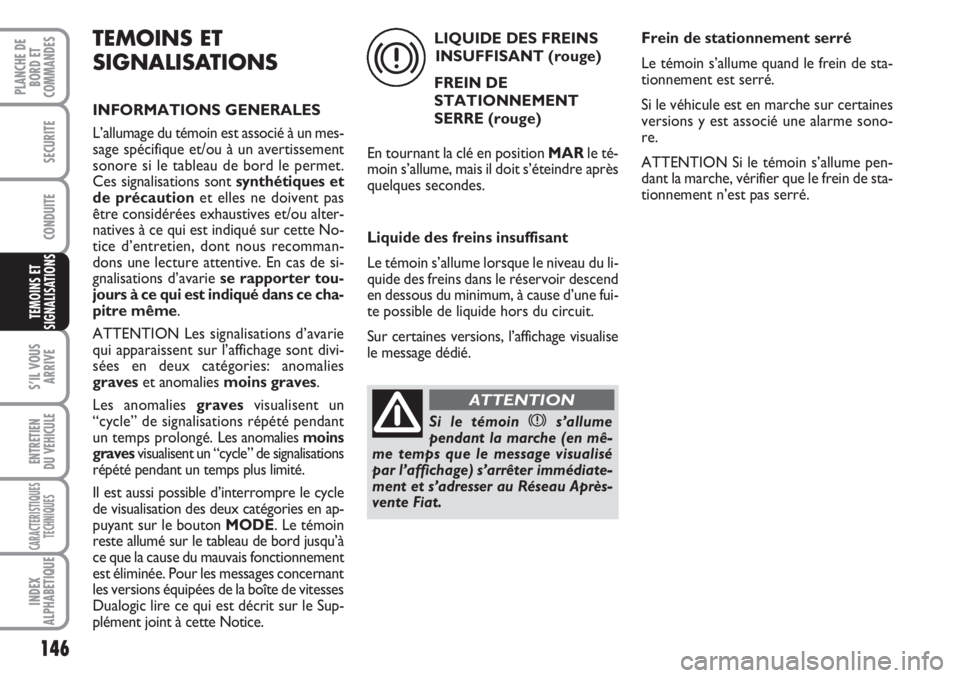

INFORMATIONS GENERALES
L’allumage du témoin est associé à un mes-
sage spécifique et/ou à un avertissement
sonore si le tableau de bord le permet.
Ces signalisations sont synthétiques et
de précautionet elles ne doivent pas
être considérées exhaustives et/ou alter-
natives à ce qui est indiqué sur cette No-
tice d’entretien, dont nous recomman-
dons une lecture attentive. En cas de si-
gnalisations d’avarie se rapporter tou-
jours à ce qui est indiqué dans ce cha-
pitre même.
ATTENTION Les signalisations d’avarie
qui apparaissent sur l’affichage sont divi-
sées en deux catégories: anomalies
graveset anomalies moins graves.
Les anomalies gravesvisualisent un
“cycle” de signalisations répété pendant
un temps prolongé.
Les anomalies moins
gravesvisualisent un “cycle” de signalisations
répété pendant un temps plus limité.
Il est aussi possible d’interrompre le cycle
de visualisation des deux catégories en ap-
puyant sur le bouton MODE. Le témoin
reste allumé sur le tableau de bord jusqu’à
ce que la cause du mauvais fonctionnement
est éliminée. Pour les messages concernant
les versions équipées de la boîte de vitesses
Dualogic lire ce qui est décrit sur le Sup-
plément joint à cette Notice.LIQUIDE DES FREINS
INSUFFISANT (rouge)
FREIN DE
STATIONNEMENT
SERRE (rouge)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Liquide des freins insuffisant
Le témoin s’allume lorsque le niveau du li-
quide des freins dans le réservoir descend
en dessous du minimum, à cause d’une fui-
te possible de liquide hors du circuit.
Sur certaines versions, l’affichage visualise
le message dédié.
x
Si le témoin xs’allume
pendant la marche (en mê-
me temps que le message visualisé
par l’affichage) s’arrêter immédiate-
ment et s’adresser au Réseau Après-
vente Fiat.
ATTENTION
Frein de stationnement serré
Le témoin s’allume quand le frein de sta-
tionnement est serré.
Si le véhicule est en marche sur certaines
versions y est associé une alarme sono-
re.
ATTENTION Si le témoin s’allume pen-
dant la marche, vérifier que le frein de sta-
tionnement n’est pas serré.

147
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

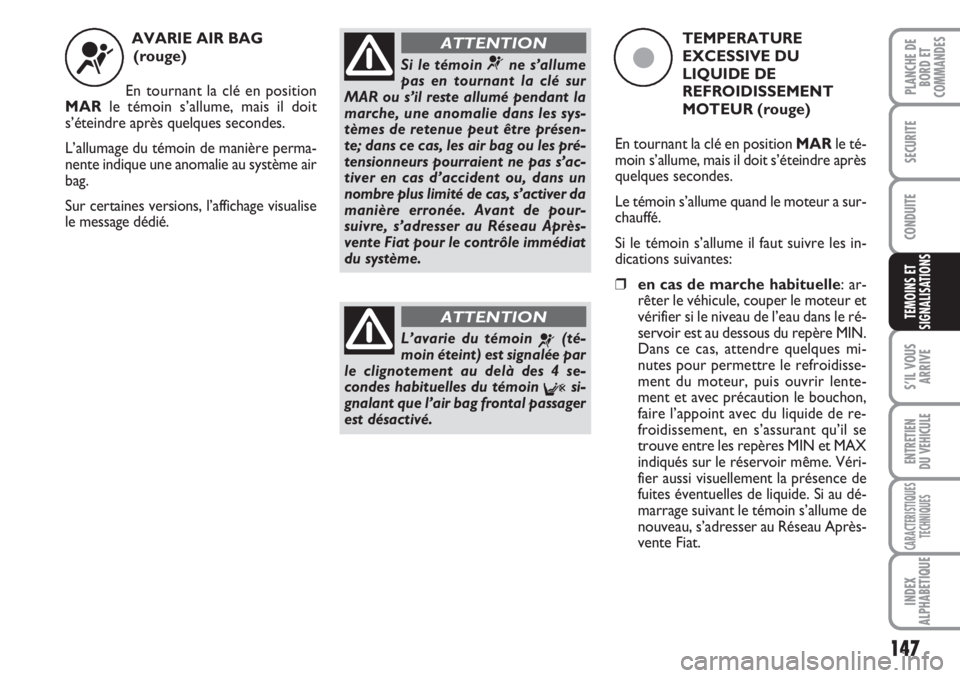

AVARIE AIR BAG
(rouge)
En tournant la clé en position
MARle témoin s’allume, mais il doit
s’éteindre après quelques secondes.
L’allumage du témoin de manière perma-
nente indique une anomalie au système air
bag.
Sur certaines versions, l’affichage visualise
le message dédié.
¬Si le témoin ¬ne s’allume
pas en tournant la clé sur
MAR ou s’il reste allumé pendant la
marche, une anomalie dans les sys-
tèmes de retenue peut être présen-
te; dans ce cas, les air bag ou les pré-
tensionneurs pourraient ne pas s’ac-
tiver en cas d’accident ou, dans un
nombre plus limité de cas, s’activer da
manière erronée. Avant de pour-
suivre, s’adresser au Réseau Après-
vente Fiat pour le contrôle immédiat
du système.
ATTENTION
L’avarie du témoin ¬(té-
moin éteint) est signalée par
le clignotement au delà des 4 se-
condes habituelles du témoin
Fsi-
gnalant que l’air bag frontal passager
est désactivé.
ATTENTION
TEMPERATURE
EXCESSIVE DU
LIQUIDE DE
REFROIDISSEMENT
MOTEUR (rouge)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume quand le moteur a sur-
chauffé.
Si le témoin s’allume il faut suivre les in-
dications suivantes:
❒en cas de marche habituelle: ar-
rêter le véhicule, couper le moteur et
vérifier si le niveau de l’eau dans le ré-
servoir est au dessous du repère MIN.
Dans ce cas, attendre quelques mi-
nutes pour permettre le refroidisse-
ment du moteur, puis ouvrir lente-
ment et avec précaution le bouchon,
faire l’appoint avec du liquide de re-
froidissement, en s’assurant qu’il se
trouve entre les repères MIN et MAX
indiqués sur le réservoir même. Véri-
fier aussi visuellement la présence de
fuites éventuelles de liquide. Si au dé-
marrage suivant le témoin s’allume de
nouveau, s’adresser au Réseau Après-
vente Fiat.
ç

PRESSION DE L’HUILE
MOTEUR
INSUFFISANTE (rouge)
HUILE DETERIOREE
(rouge) (lorsqu’il est
prévu)
Pression insuffisante de l’huile
moteur
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre une
fois le moteur lancé.
Sur certaines versions, l’affichage visualise
le message dédié.
v
Si le témoin vs’allume
pendant la marche (sur cer-
taines versions en même temps que le
message visualisé par l’affichage), cou-
per immédiatement le moteur et
s’adresser au Réseau Après-vente Fiat.
ATTENTION
148
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

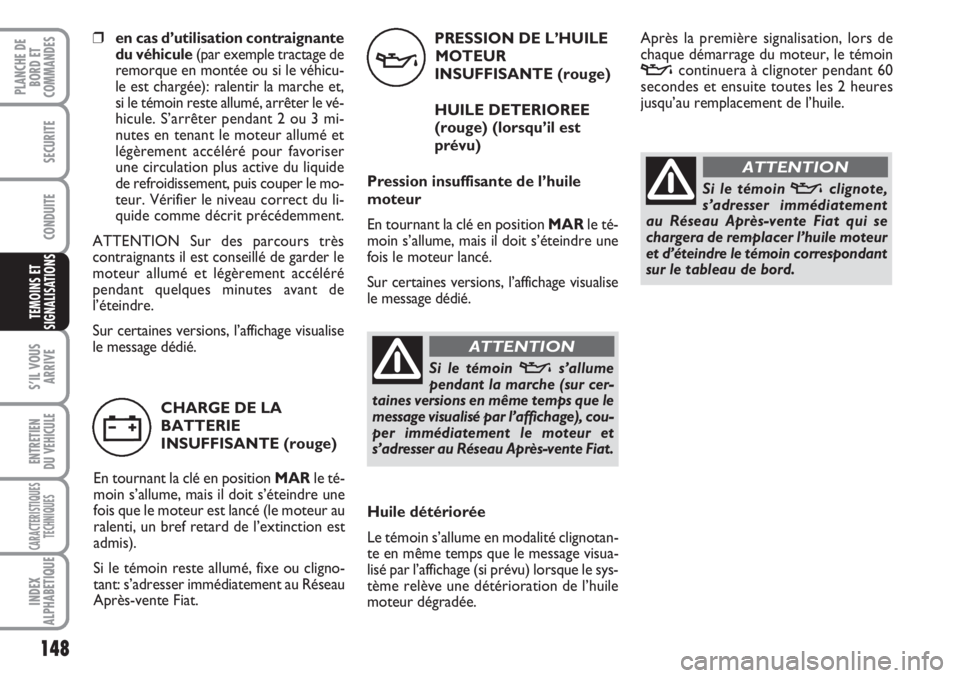

❒en cas d’utilisation contraignante
du véhicule(par exemple tractage de
remorque en montée ou si le véhicu-
le est chargée): ralentir la marche et,
si le témoin reste allumé, arrêter le vé-
hicule. S’arrêter pendant 2 ou 3 mi-
nutes en tenant le moteur allumé et
légèrement accéléré pour favoriser
une circulation plus active du liquide
de refroidissement, puis couper le mo-
teur. Vérifier le niveau correct du li-
quide comme décrit précédemment.
ATTENTION Sur des parcours très
contraignants il est conseillé de garder le
moteur allumé et légèrement accéléré
pendant quelques minutes avant de
l’éteindre.
Sur certaines versions, l’affichage visualise
le message dédié.
CHARGE DE LA
BATTERIE
INSUFFISANTE (rouge)
En tournant la clé en position MARle té-
moin s’allume, mais il doit s’éteindre une
fois que le moteur est lancé (le moteur au
ralenti, un bref retard de l’extinction est
admis).
Si le témoin reste allumé, fixe ou cligno-
tant: s’adresser immédiatement au Réseau
Après-vente Fiat.
w
Huile détériorée
Le témoin s’allume en modalité clignotan-
te en même temps que le message visua-
lisé par l’affichage (si prévu) lorsque le sys-
tème relève une détérioration de l’huile
moteur dégradée.Après la première signalisation, lors de
chaque démarrage du moteur, le témoin
vcontinuera à clignoter pendant 60
secondes et ensuite toutes les 2 heures
jusqu’au remplacement de l’huile.
Si le témoin vclignote,
s’adresser immédiatement
au Réseau Après-vente Fiat qui se
chargera de remplacer l’huile moteur
et d’éteindre le témoin correspondant
sur le tableau de bord.
ATTENTION

149
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS

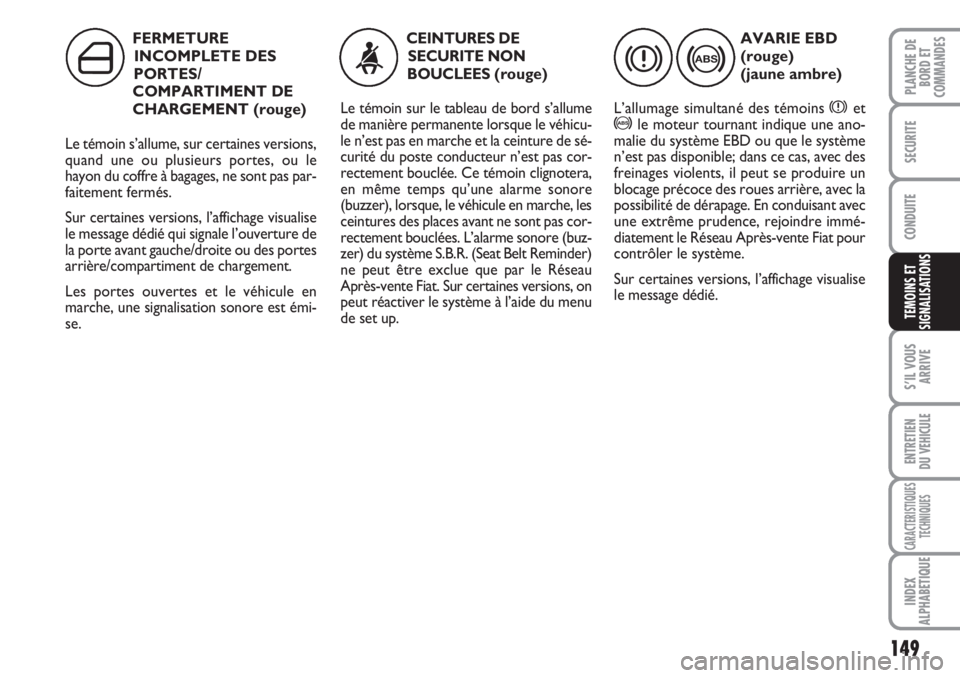

FERMETURE
INCOMPLETE DES
PORTES/
COMPARTIMENT DE
CHARGEMENT (rouge)
Le témoin s’allume, sur certaines versions,
quand une ou plusieurs portes, ou le
hayon du coffre à bagages, ne sont pas par-
faitement fermés.
Sur certaines versions, l’affichage visualise
le message dédié qui signale l’ouverture de
la porte avant gauche/droite ou des portes
arrière/compartiment de chargement.
Les portes ouvertes et le véhicule en
marche, une signalisation sonore est émi-
se.
´
AVARIE EBD
(rouge)
(jaune ambre)
L’allumage simultané des témoins
xet>le moteur tournant indique une ano-
malie du système EBD ou que le système
n’est pas disponible; dans ce cas, avec des
freinages violents, il peut se produire un
blocage précoce des roues arrière, avec la
possibilité de dérapage. En conduisant avec
une extrême prudence, rejoindre immé-
diatement le Réseau Après-vente Fiat pour
contrôler le système.
Sur certaines versions, l’affichage visualise
le message dédié.
x>
CEINTURES DE
SECURITE NON
BOUCLEES
(rouge)
Le témoin sur le tableau de bord s’allume
de manière permanente lorsque le véhicu-
le n’est pas en marche et la ceinture de sé-
curité du poste conducteur n’est pas cor-
rectement bouclée. Ce témoin clignotera,
en même temps qu’une alarme sonore
(buzzer), lorsque, le véhicule en marche, les
ceintures des places avant ne sont pas cor-
rectement bouclées. L’alarme sonore (buz-
zer) du système S.B.R. (Seat Belt Reminder)
ne peut être exclue que par le Réseau
Après-vente Fiat. Sur certaines versions, on
peut réactiver le système à l’aide du menu
de set up.<

ç
RESERVE CARBURANT
(jaune ambre)
En tournant la clé en position
MARle témoin s’allume, mais il doit
s’éteindre après quelques secondes.
Le témoin s’allume lorsque dans le réser-
voir il reste environ 10/12 litres de car-
burant (selon les versions).
ATTENTION Si le témoin clignote, cela
signifie qu’une anomalie dans le système
est présente. Dans ce cas, s’adresser au
Réseau Après-vente Fiat pour faire véri-
fier le système.
150
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
AVARIE AU SYSTEME
D’INJECTION
(jaune ambre)
En conditions normales, en tour-
nant la clé de contact en position MAR,
le témoin s’allume, mais il doit s’éteindre
dès que le moteur est lancé.
Si le témoin reste allumé ou s’il s’allume
pendant la marche, cela indique un fonc-
tionnement imparfait du système d’injec-
tion avec une perte possible de perfor-
mances, une mauvaise maniabilité et des
consommations élevées.
Sur certaines versions l’affichage visualise le
message dédié.
Dans ces conditions on peut poursuivre la
marche en évitant de soumettre le moteur
à des efforts sévères ou à des vitesses éle-
vées. S’adresser en tout cas au Réseau
Après-vente Fiat.
U
AVARIE AU SYSTEME
ABS (jaune ambre)
En tournant la clé en position
MARle témoin s’allume, mais il doit
s’éteindre après quelques secondes.
Le témoin s’allume lorsque le système
n’est pas efficace ou ne pas disponible.
Dans ce cas, le système de freinage garde
inchangée sa propre efficacité, mais sans
les potentialités offertes par le système
ABS. Conduire avec prudence et s’adres-
ser dès que possible au Réseau Après-ven-
te Fiat.
Sur certaines versions, l’affichage visualise
le message dédié.
>F
AIR BAG COTE
PASSAGER DESACTIVE
(jaune ambre)
(lorsqu’il est prévu)
Le témoin
Fs’allume en désactivant l’air
bag frontal côté passager.
L’air bag frontal côté passager enclenché,
en tournant la clé surMAR, le témoin
Fs’allume à lumière fixe pendant environ 4
secondes, il clignote encore pendant 4
autres secondes, puis il doit s’éteindre.
Le témoin
Fsignale aussi
des anomalies éventuelles du
témoin
¬. Cette condition est signa-
lée par le clignotement intermittent
du témoin
Fmême au-delà des 4
secondes. Dans ce cas, le témoin ¬pourrait ne pas signaler des anoma-
lies éventuelles des systèmes de rete-
nue. Avant de poursuivre, contacter
le Réseau Après-vente Fiat pour le
contrôle immédiat du système.
ATTENTION
