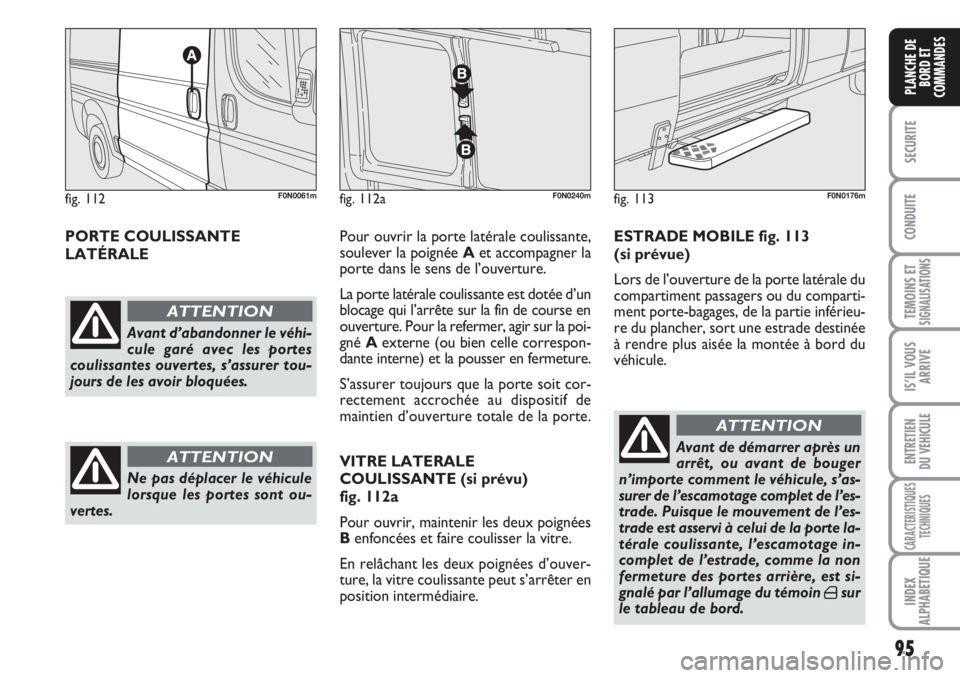

PORTE COULISSANTE
LATÉRALEPour ouvrir la porte latérale coulissante,
soulever la poignée Aet accompagner la
porte dans le sens de l’ouverture.
La porte latérale coulissante est dotée d’un
blocage qui l’arrête sur la fin de course en
ouverture. Pour la refermer, agir sur la poi-
gné Aexterne (ou bien celle correspon-
dante interne) et la pousser en fermeture.
S’assurer toujours que la porte soit cor-
rectement accrochée au dispositif de
maintien d’ouverture totale de la porte.
VITRE LATERALE
COULISSANTE (si prévu)
fig. 112a
Pour ouvrir, maintenir les deux poignées
Benfoncées et faire coulisser la vitre.
En relâchant les deux poignées d’ouver-
ture, la vitre coulissante peut s’arrêter en
position intermédiaire.ESTRADE MOBILE fig. 113
(si prévue)
Lors de l’ouverture de la porte latérale du
compartiment passagers ou du comparti-
ment porte-bagages, de la partie inférieu-
re du plancher, sort une estrade destinée
à rendre plus aisée la montée à bord du
véhicule.
Avant d’abandonner le véhi-
cule garé avec les portes
coulissantes ouvertes, s’assurer tou-
jours de les avoir bloquées.
ATTENTION
Ne pas déplacer le véhicule
lorsque les portes sont ou-
vertes.
ATTENTIONAvant de démarrer après un
arrêt, ou avant de bouger
n’importe comment le véhicule, s’as-
surer de l’escamotage complet de l’es-
trade. Puisque le mouvement de l’es-
trade est asservi à celui de la porte la-
térale coulissante, l’escamotage in-
complet de l’estrade, comme la non
fermeture des portes arrière, est si-
gnalé par l’allumage du témoin
´sur
le tableau de bord.
ATTENTION
fig. 112F0N0061mfig. 113F0N0176mfig. 112aF0N0240m

96
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
fig. 114F0N0129mfig. 115F0N0130mfig. 116F0N0131m

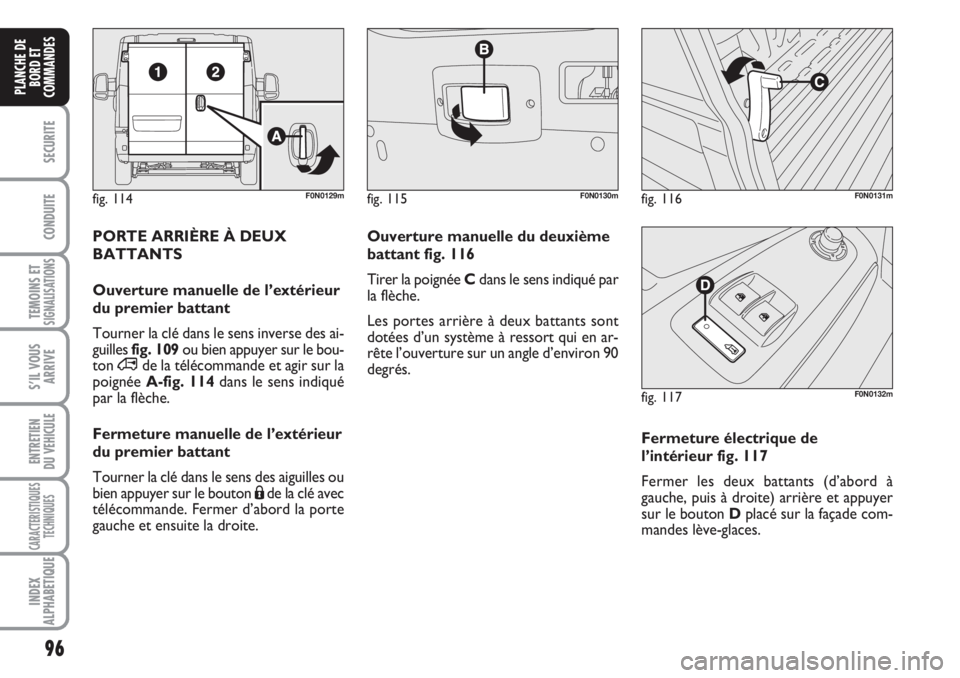

PORTE ARRIÈRE À DEUX
BATTANTS
Ouverture manuelle de l’extérieur
du premier battant
Tourner la clé dans le sens inverse des ai-
guilles fig. 109ou bien appuyer sur le bou-
ton ∞de la télécommande et agir sur la
poignéeA-fig. 114dans le sens indiqué
par la flèche.
Fermeture manuelle de l’extérieur
du premier battant
Tourner la clé dans le sens des aiguilles ou
bien appuyer sur le bouton Áde la clé avec
télécommande. Fermer d’abord la porte
gauche et ensuite la droite. Ouverture manuelle du deuxième
battant fig. 116
Tirer la poignée Cdans le sens indiqué par
la flèche.
Les portes arrière à deux battants sont
dotées d’un système à ressort qui en ar-
rête l’ouverture sur un angle d’environ 90
degrés.
Fermeture électrique de
l’intérieur fig. 117
Fermer les deux battants (d’abord à
gauche, puis à droite) arrière et appuyer
sur le bouton Dplacé sur la façade com-
mandes lève-glaces.
fig. 117F0N0132m

97
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Le système à ressort a des
forces d’actionnement con-
çues pour le meilleur confort d’em-
ploi, un choc accidentel ou un fort
coup de vent pourraient débloquer les
ressorts et faire fermer spontanément
les battants des portes.
ATTENTION
On peut augmenter l’angle d’ouverture
des deux battants pour un plus grand
confort de chargement et déchargement.
Pour effectuer cette opération, appuyer
sur le bouton A-fig. 118; on peut ainsi ou-
vrir les battants d’environ 180 degrés.
L’ouverture à 180 degrés des
battants n’a aucun système
de blocage. Ne pas utiliser cette ou-
verture lorsque le véhicule est garé
en pente ou en cas de vent.
ATTENTION
fig. 118F0N0188m

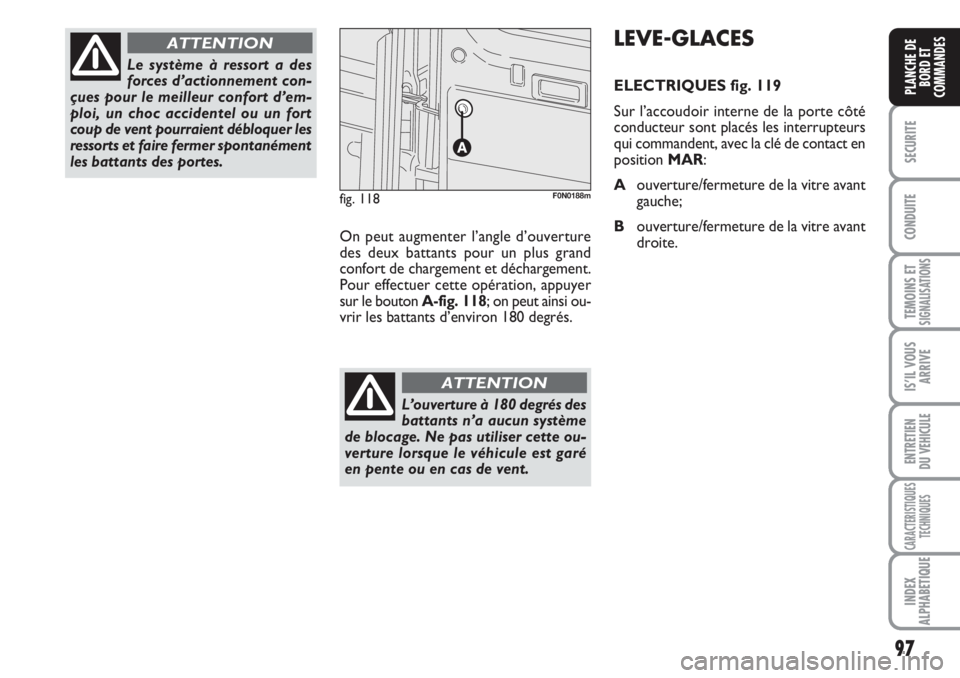

LEVE-GLACES
ELECTRIQUES fig. 119
Sur l’accoudoir interne de la porte côté
conducteur sont placés les interrupteurs
qui commandent, avec la clé de contact en
position MAR:
Aouverture/fermeture de la vitre avant
gauche;
Bouverture/fermeture de la vitre avant
droite.

98
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Actionnement continu
automatique(si prévu)
Certaines versions sont dotées d’un au-
tomatisme en montée et descente de la
vitre avant côté conducteur et seulement
en descente de la vitre avant côté passa-
ger.
L’actionnement continu automatique de la
vitre s’active en appuyant sur un des in-
terrupteurs de commande pendant plus
d’une demi seconde. La vitre s’arrête
quand elle atteint le fin de course ou bien
en appuyant de nouveau sur le bouton.
ATTENTION La clé de contact sur
STOPou enlevée, les lève-vitres restent
actifs pendant environ 3 minutes et se
désactivent immédiatement quand on
ouvre une des portes.
fig. 119F0N0062m
L’utilisation impropre des lè-
ve-vitres électriques peut être
dangereuse. Avant et pendant leur ac-
tionnement, s’assurer toujours que les
passagers ne soient exposés au risque
de lésions provoquées directement par
les vitres en mouvement et par les ob-
jets personnels traînés ou heurtés par
les vitres mêmes. En descendant du vé-
hicule, enlever toujours la clé de
contact afin d’éviter que les lève-vitres
électriques, actionnés par mégarde, ne
constituent un danger pour ceux qui
restent à bord.

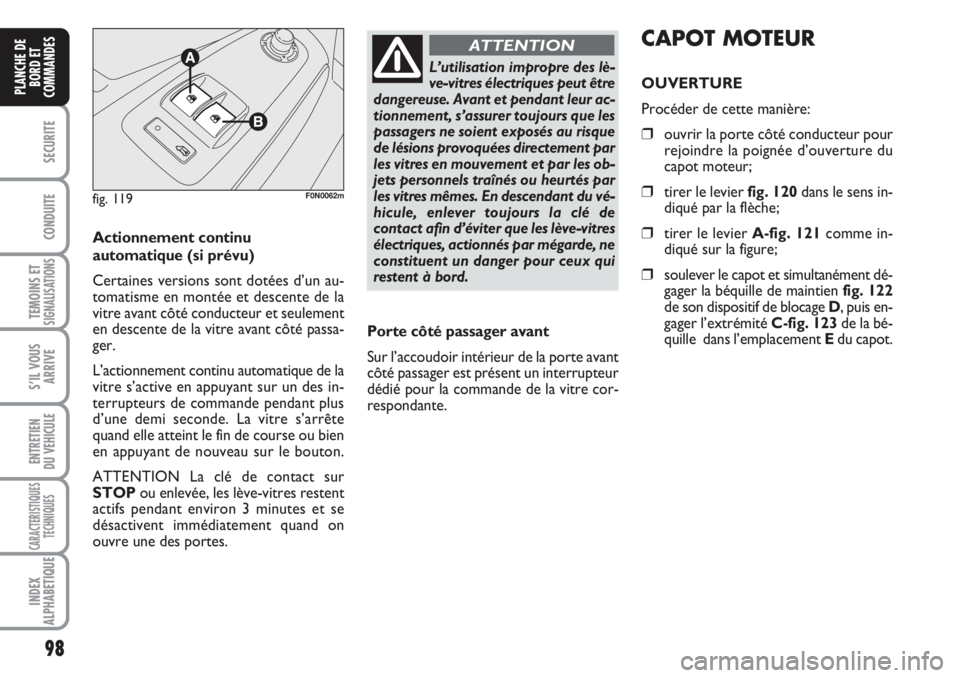

ATTENTIONCAPOT MOTEUR
OUVERTURE
Procéder de cette manière:
❒ouvrir la porte côté conducteur pour
rejoindre la poignée d’ouverture du
capot moteur;
❒tirer le levier fig. 120dans le sens in-
diqué par la flèche;
❒tirer le levier A-fig. 121comme in-
diqué sur la figure;
❒soulever le capot et simultanément dé-
gager la béquille de maintien fig. 122
de son dispositif de blocage D, puis en-
gager l’extrémité C-fig. 123 de la bé-
quille dans l’emplacement Edu capot. Porte côté passager avant
Sur l’accoudoir intérieur de la porte avant
côté passager est présent un interrupteur
dédié pour la commande de la vitre cor-
respondante.

99
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
fig. 120F0N0063m
fig. 121F0N0323m
fig. 122F0N0065m

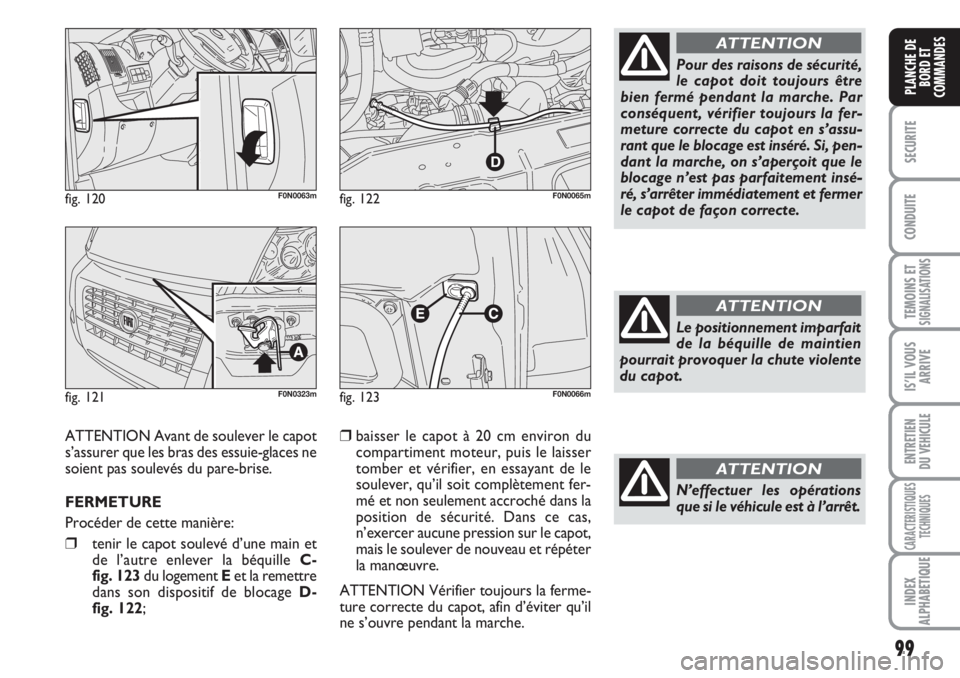

ATTENTION Avant de soulever le capot
s’assurer que les bras des essuie-glaces ne
soient pas soulevés du pare-brise.
FERMETURE
Procéder de cette manière:
❒tenir le capot soulevé d’une main et
de l’autre enlever la béquille C-
fig. 123 du logement Eet la remettre
dans son dispositif de blocage D-
fig. 122;
❒baisser le capot à 20 cm environ du
compartiment moteur, puis le laisser
tomber et vérifier, en essayant de le
soulever, qu’il soit complètement fer-
mé et non seulement accroché dans la
position de sécurité. Dans ce cas,
n’exercer aucune pression sur le capot,
mais le soulever de nouveau et répéter
la manœuvre.
ATTENTION Vérifier toujours la ferme-
ture correcte du capot, afin d’éviter qu’il
ne s’ouvre pendant la marche.
fig. 123F0N0066m
Pour des raisons de sécurité,
le capot doit toujours être
bien fermé pendant la marche. Par
conséquent, vérifier toujours la fer-
meture correcte du capot en s’assu-
rant que le blocage est inséré. Si, pen-
dant la marche, on s’aperçoit que le
blocage n’est pas parfaitement insé-
ré, s’arrêter immédiatement et fermer
le capot de façon correcte.
ATTENTION
Le positionnement imparfait
de la béquille de maintien
pourrait provoquer la chute violente
du capot.
ATTENTION
N’effectuer les opérations
que si le véhicule est à l’arrêt.
ATTENTION

100
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

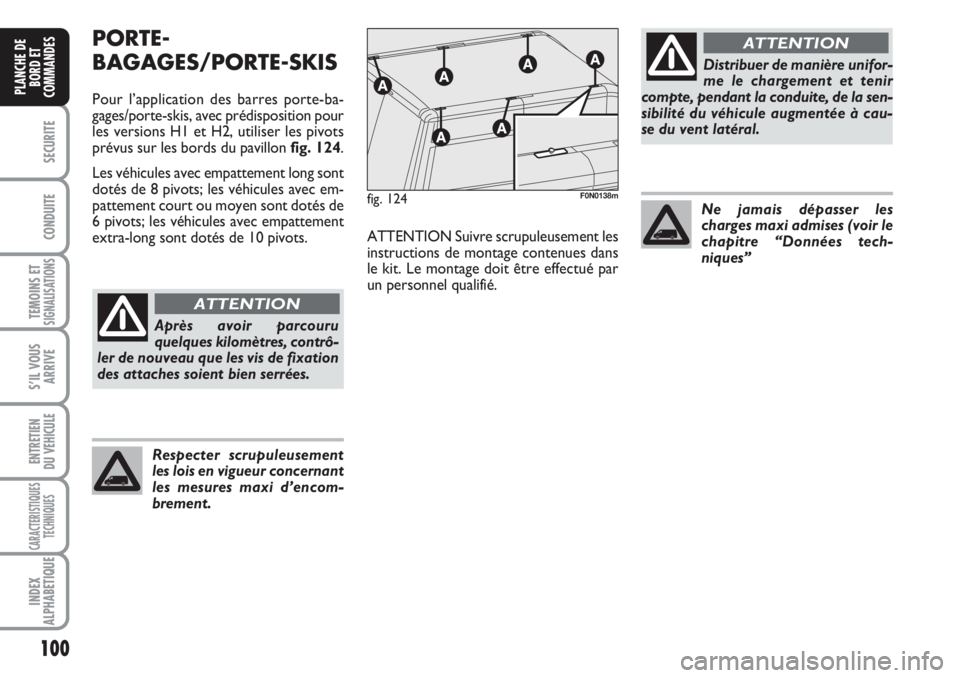

PORTE-
BAGAGES/PORTE-SKIS
Pour l’application des barres porte-ba-
gages/porte-skis, avec prédisposition pour
les versions H1 et H2, utiliser les pivots
prévus sur les bords du pavillon fig. 124.
Les véhicules avec empattement long sont
dotés de 8 pivots; les véhicules avec em-
pattement court ou moyen sont dotés de
6 pivots; les véhicules avec empattement
extra-long sont dotés de 10 pivots.
Après avoir parcouru
quelques kilomètres, contrô-
ler de nouveau que les vis de fixation
des attaches soient bien serrées.
ATTENTION
Respecter scrupuleusement
les lois en vigueur concernant
les mesures maxi d’encom-
brement.
Ne jamais dépasser les
charges maxi admises (voir le
chapitre “Données tech-
niques” ATTENTION Suivre scrupuleusement les
instructions de montage contenues dans
le kit. Le montage doit être effectué par
un personnel qualifié.fig. 124F0N0138m
Distribuer de manière unifor-
me le chargement et tenir
compte, pendant la conduite, de la sen-
sibilité du véhicule augmentée à cau-
se du vent latéral.
ATTENTION

101
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

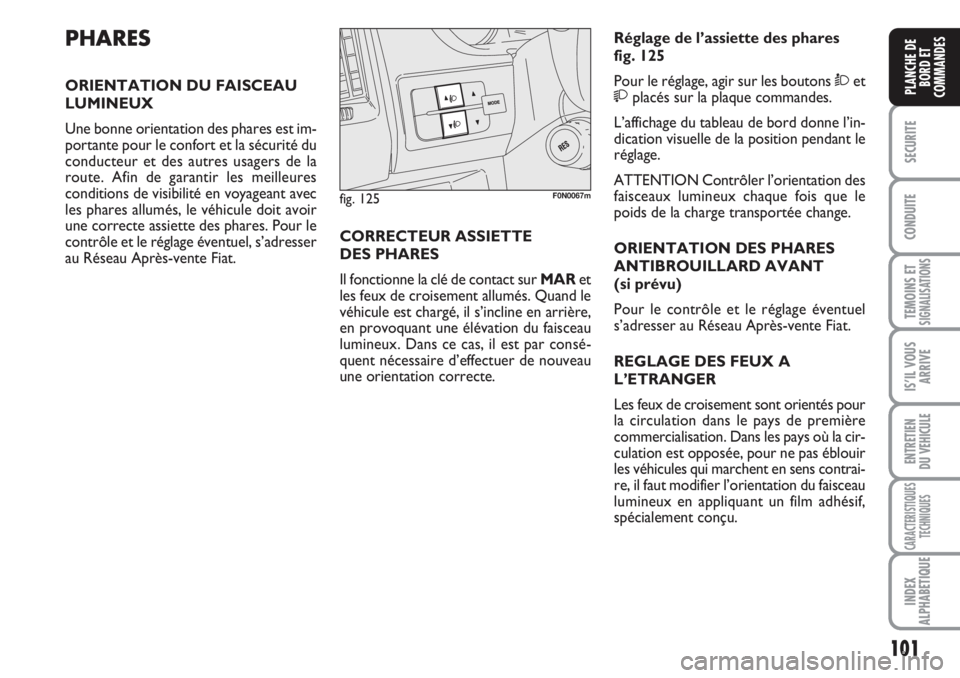

PHARES
ORIENTATION DU FAISCEAU
LUMINEUX
Une bonne orientation des phares est im-
portante pour le confort et la sécurité du
conducteur et des autres usagers de la
route. Afin de garantir les meilleures
conditions de visibilité en voyageant avec
les phares allumés, le véhicule doit avoir
une correcte assiette des phares. Pour le
contrôle et le réglage éventuel, s’adresser
au Réseau Après-vente Fiat.
fig. 125F0N0067m
CORRECTEUR ASSIETTE
DES PHARES
Il fonctionne la clé de contact sur MARet
les feux de croisement allumés. Quand le
véhicule est chargé, il s’incline en arrière,
en provoquant une élévation du faisceau
lumineux. Dans ce cas, il est par consé-
quent nécessaire d’effectuer de nouveau
une orientation correcte.Réglage de l’assiette des phares
fig. 125
Pour le réglage, agir sur les boutons Òet
placés sur la plaque commandes.
L’affichage du tableau de bord donne l’in-
dication visuelle de la position pendant le
réglage.
ATTENTION Contrôler l’orientation des
faisceaux lumineux chaque fois que le
poids de la charge transportée change.
ORIENTATION DES PHARES
ANTIBROUILLARD AVANT
(si prévu)
Pour le contrôle et le réglage éventuel
s’adresser au Réseau Après-vente Fiat.
REGLAGE DES FEUX A
L’ETRANGER
Les feux de croisement sont orientés pour
la circulation dans le pays de première
commercialisation. Dans les pays où la cir-
culation est opposée, pour ne pas éblouir
les véhicules qui marchent en sens contrai-
re, il faut modifier l’orientation du faisceau
lumineux en appliquant un film adhésif,
spécialement conçu.

102
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
INTERVENTION DU SYSTEME
L’intervention de l’ABS est signalée par une
légère pulsation de la pédale du frein, ac-
compagnée par un bruit: cela signifie qu’il
est nécessaire d’adapter la vitesse au type
de route où l’on roule.
Si l’ABS intervient, cela si-
gnifie que l’on est en train
d’atteindre la limite d’adhérence
entre les pneus et la chaussée: il faut
ralentir pour adapter la vitesse à l’ad-
hérence disponible.
ATTENTION
SYSTEME ABS
Si vous n’avez jamais utilisé précédemment
des véhicules dotés d’ABS, il est conseillé
d’en apprendre l’emploi en effectuant
quelques essais sur un terrain glissant, na-
turellement en conditions de sécurité et
dans le plein respect du Code de la Route
du pays où l’on se trouve et il est aussi
conseillé de lire attentivement les informa-
tions suivantes.
C’est un système, partie intégrante du sys-
tème de freinage, qui empêche, quelle que
soit la condition de la chaussée et l’inten-
sité du freinage, le blocage des roues et par
conséquent le patinage d’une ou de plu-
sieurs roues, en garantissant ainsi le contrô-
le du véhicule même en cas de freinages
d’urgence.
Le système EBD (Electronic Braking for-
ce Distribution) complète le système et
permet de répartir le freinage entre les
roues avant et arrière.
ATTENTION Pour avoir le maximum de
l’efficacité du système de freinage il est né-
cessaire une période de stabilisation d’en-
viron 500 km (si le véhicule est nouveau
ou après avoir remplacé plaquettes/
disques): pendant cette période il est
conseillé de ne pas effectuer des freinages
trop brusques, répétés et prolongés.L’ABS exploite au mieux
l’adhérence disponible, mais
il ne peut pas l’augmenter; il faut
donc être très prudent sur les chaus-
sées glissantes, sans courir de risques
inutiles.
ATTENTIONSIGNALISATIONS
D’ANOMALIES
Avarie ABS
Elle est signalée par l’allumage du témoin
>sur le tableau de bord, en même temps
que le message visualisé par l’affichage mul-
tifonction (où prévu), (voir chapitre “Té-
moins et signalisations”).
Dans ce cas le système de freinage garde
son efficacité, mais sans les performances
du système ABS. Conduire prudemment
jusqu’au Réseau Après-vente Fiat le plus
proche pour faire contrôler le système.
