Az utasoldali tükör „parkoló” pozíciójával együtt
a vezetõülés és a vezetõoldali tükör pozíciója is
tárolódik a memóriában. Egy hangjelzés tudatja a
tükör pozíciójának memorizálását.A tükör „parkoló” pozíciójának elõhívása
A következõk szerint végezzük: helyezzük az elekt-
ronikus kulcsot a gyújtáskapcsolóba, kapcsoljuk a
sebességváltó kart a hátrameneti fokozatba és for-
dítsuk az Aválasztó kapcsolót – 34. ábra– a
2pozícióba (az utasoldali tükör kiválasztása).
A tükör automatikusan felveszi az elõzõleg tárolt
pozíciót.
Ha elõzõleg nem történt meg a parkoló pozíció
memorizálása, a parkolási manõver megkönnyí-
tése érdekében a hátrameneti fokozat kapcsolá-
sakor a tükör kissé lejjebb fordul.
A sebességváltó kar hátrameneti fokozatból való
elmozdítása után kb. 10 másodperccel az utasol-
dali tükör automatikusan visszaáll az eredeti pozí-
ciójába.
Ugyancsak visszaáll az eredeti pozícióba elõre-
menetben, ha a sebesség meghaladja a 10 km/h
értéket, vagy ha az Aválasztó kapcsolót – 34.
ábra– a 0pozícióba fordítjuk.
Automatikus tükörbeállítás
Minden alkalommal, amikor az elektronikus kul-
csot a gyújtáskapcsolóba helyezzük, a külsõ visz-
szapillantó tükrök automatikusan visszaállnak a
kulcs kihúzása elõtti, legutóbb beállított és/vagy
elõhívott pozícióba.
A beállítás akkor is megtörténik, ha a parkoló gép-
kocsinál a tükör manuális és/vagy véletlen moz-
gatás következtében elmozdult.
Pára- és jégmentesítés
Az elektromos mozgatású tükrök pára- és jég-
mentesítõ elektromos fûtéssel is fel vannak sze-
relve, amely a hátsóablak-fûtés bekapcsolásakor
(a(gomb megnyomásakor) lép mûködésbe.
FONTOSEzt a funkciót az idõzítõ berendezés
néhány percnyi mûködés után automatikusan ki-
kapcsolja.

49
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

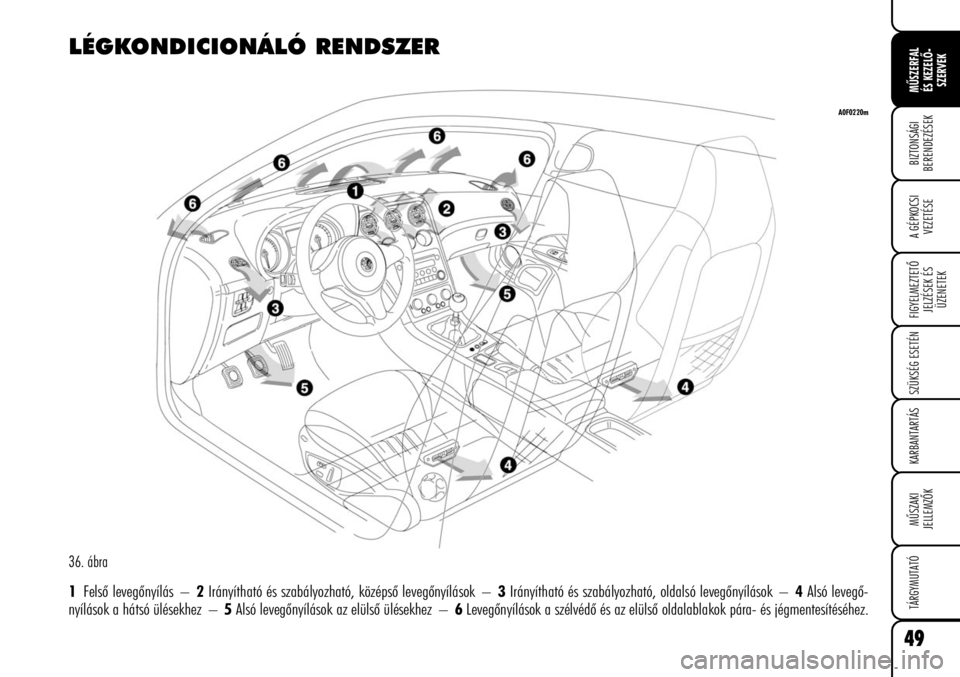

LÉGKONDICIONÁLÓ RENDSZER
1Felsõ levegõnyílás –2Irányítható és szabályozható, középsõ levegõnyílások –3Irányítható és szabályozható, oldalsó levegõnyílások –4Alsó levegõ-
nyílások a hátsó ülésekhez –5Alsó levegõnyílások az elülsõ ülésekhez –6Levegõnyílások a szélvédõ és az elülsõ oldalablakok pára- és jégmentesítéséhez.
36. ábra
A0F0220m

50
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

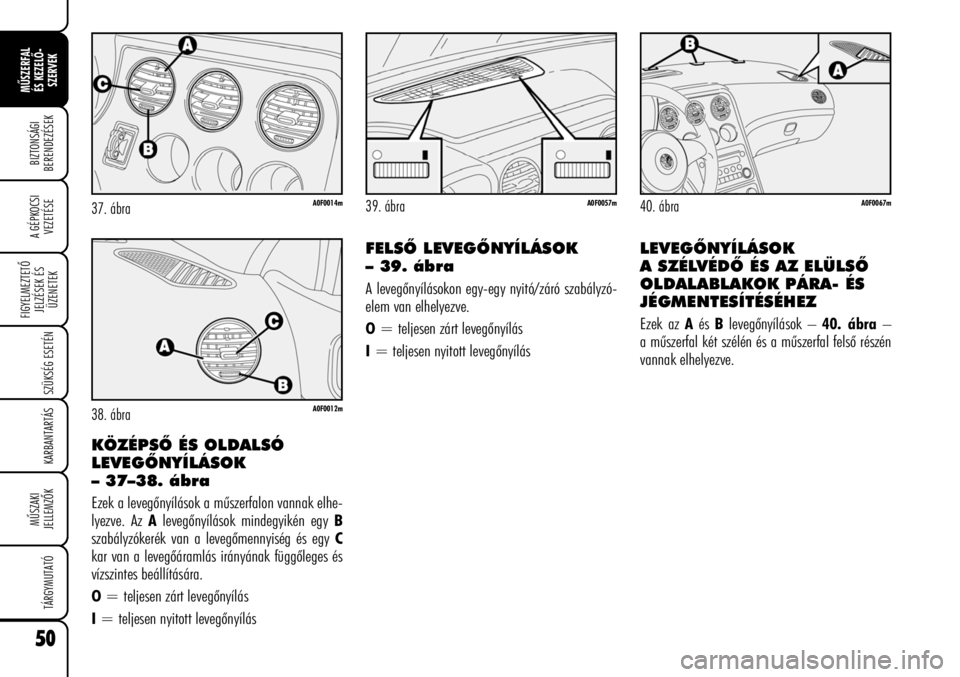

KÖZÉPSÕ ÉS OLDALSÓ
LEVEGÕNYÍLÁSOK
– 37–38. ábra
Ezek a levegõnyílások a mûszerfalon vannak elhe-
lyezve. Az Alevegõnyílások mindegyikén egy B
szabályzókerék van a levegõmennyiség és egy C
kar van a levegõáramlás irányának függõleges és
vízszintes beállítására.
O= teljesen zárt levegõnyílás
I= teljesen nyitott levegõnyílás
FELSÕ LEVEGÕNYÍLÁSOK
– 39. ábra
A levegõnyílásokon egy-egy nyitó/záró szabályzó-
elem van elhelyezve.
O= teljesen zárt levegõnyílás
I= teljesen nyitott levegõnyílás
37. ábraA0F0014m
38. ábraA0F0012m
39. ábraA0F0057m
LEVEGÕNYÍLÁSOK
A SZÉLVÉDÕ ÉS AZ ELÜLSÕ
OLDALABLAKOK PÁRA- ÉS
JÉGMENTESÍTÉSÉHEZ
Ezek az AésBlevegõnyílások – 40. ábra–
a mûszerfal két szélén és a mûszerfal felsõ részén
vannak elhelyezve.
40. ábraA0F0067m

51
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
MANUÁLIS
LÉGKONDICIONÁLÓ
RENDSZER
(egyes változatokon)

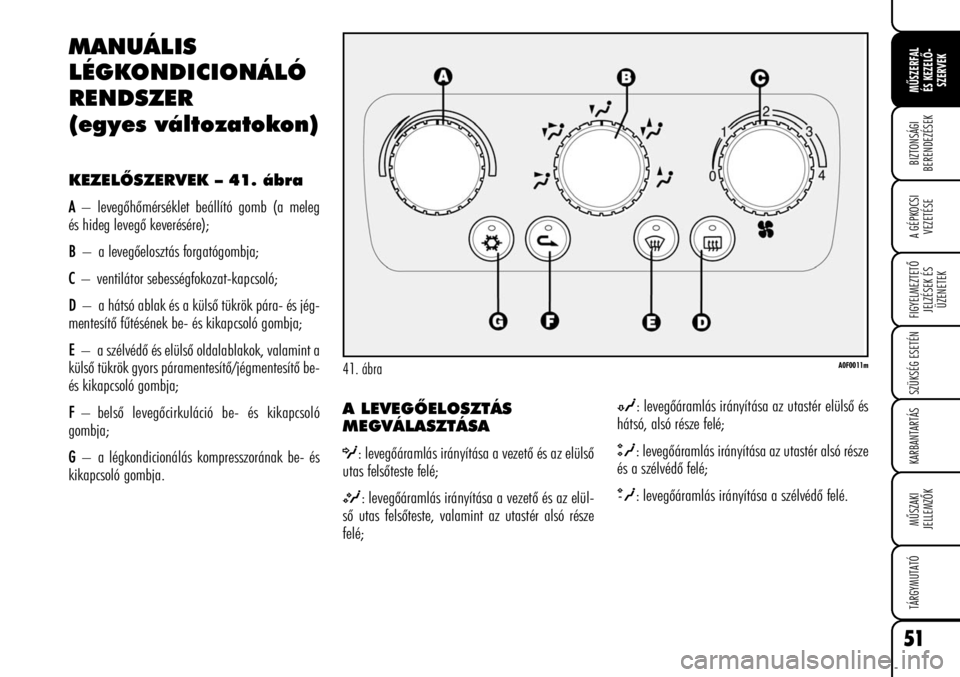

KEZELÕSZERVEK – 41. ábra
A
– levegõhõmérséklet beállító gomb (a meleg
és hideg levegõ keverésére);
B
– a levegõelosztás forgatógombja;
C
– ventilátor sebességfokozat-kapcsoló;
D
– a hátsó ablak és a külsõ tükrök pára- és jég-
mentesítõ fûtésének be- és kikapcsoló gombja;
E
– a szélvédõ és elülsõ oldalablakok, valamint a
külsõ tükrök gyors páramentesítõ/jégmentesítõ be-
és kikapcsoló gombja;
F
– belsõ levegõcirkuláció be- és kikapcsoló
gombja;
G
– a légkondicionálás kompresszorának be- és
kikapcsoló gombja.
A LEVEGÕELOSZTÁS
MEGVÁLASZTÁSA
O: levegõáramlás irányítása a vezetõ és az elülsõ
utas felsõteste felé;
M: levegõáramlás irányítása a vezetõ és az elül-
sõ utas felsõteste, valamint az utastér alsó része
felé;N: levegõáramlás irányítása az utastér elülsõ és
hátsó, alsó része felé;
Q: levegõáramlás irányítása az utastér alsó része
és a szélvédõ felé;
Q: levegõáramlás irányítása a szélvédõ felé.
41. ábraA0F0011m

52
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
AZ UTASTÉR FÛTÉSE
Válasszuk az alábbi beállításokat:
ˆazAgombot forgassuk a kívánt hõmérsék-
lethez;
ˆaCgombot forgassuk a kívánt sebességfo-
kozathoz;
ˆaBgombot forgassuk a kívánt levegõelosz-
táshoz:
N: az elülsõ és a hátsó utasok lábterének fû-
téséhez;
M: a lábtér fûtéséhez, miközben az arcra hû-
vösebb levegõ áramlik (kétszintû fûtés funkció);
Q: a lábtér fûtéséhez, és egyidejûleg a szélvédõ
páramentesítéséhez;
ˆkapcsoljuk ki a belsõ levegõcirkulációt (ha be
van kapcsolva).
A SZÉLVÉDÕ ÉS AZ ELÜLSÕ
OLDALABLAKOK GYORS
PÁRA- ÉS JÉGMENTESÍTÉSE
(MAX-DEF funkció)
Nyomjuk meg a -gombot: a -,7és(
fénydiódák kigyulladnak. A kikapcsoláshoz nyom-
juk meg ismét a
-gombot: a fénydiódák kial-
szanak. A páramentesítés megtörténte után az
optimális komfortfeltételek fenntartása érdekében
kapcsoljuk ki a funkciót.
Az ablakok páramentesítése
A légkondicionáló 7bekapcsolása nagyon jól
használható a páramentesítés meggyorsítására,
ezért célszerû bekapcsolni, ha nagy a levegõ ned-
vességtartalma. Mindenesetre a párásodás meg-
elõzésére nagyon ajánlatos a következõ beállítások
alkalmazása:
ˆa belsõ levegõcirkuláció kikapcsolása (ha be
van kapcsolva);
ˆaCgombot állítsuk a második sebességfo-
kozatra;
ˆaBgombot állítsuk a Qszimbólumra.
HÁTSÓ ABLAK ÉS KÜLSÕ
TÜKRÖK PÁRAMENTESÍTÕ
FÛTÉSE
A páramentesítõ funkció bekapcsolásához nyomjuk
meg a
(gombot: a funkció bekapcsolt állapotát
a gomb fénydiódájának kigyulladása jelzi. A
kikapcsoláshoz nyomjuk meg ismét a gombot.
Egyes változatoknál ezen funkció bekapcsolása
aktiválja a szélvédõ páramentesítõ fûtését is, a
szélvédõtörlõ által érintett felületen.
A funkció mûködtetése idõzített és néhány percnyi
mûködés után automatikusan kikapcsol. A manu-
ális kikapcsoláshoz nyomjuk meg ismét a gombot
vagy állítsuk le a motort. A motor újraindításakor a
funkció nem kapcsol be.
FONTOSNe ragasszunk címkét, matricát a hátsó
ablak belsõ felületére a fûtõszálak fölé, mert ezzel
veszélyeztetjük azok megfelelõ mûködését.

53
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
BELSÕ LEVEGÕCIRKULÁCIÓ
A funkció bekapcsolásához nyomjuk meg a
gombot: a nyomógomb fénydiódája ki-
gyullad.
Ez a funkció különösen hasznos akkor, amikor a
külsõ levegõ erõsen szennyezett (forgalmi dugó-
ban, alagútban stb.). Azonban nem tanácsos ezt a
funkciót hosszabb ideig használni, különösen, ha
többen utaznak a gépkocsiban, hogy elkerüljük az
ablakok gyors bepárásodását.
Nem ajánlatos használni ezt a funkciót hideg, esõs
napokon, mert jelentõsen fokozza az ablakok pá-
rásodási hajlamát.
FONTOSA belsõ levegõcirkuláció bekapcsolása
meggyorsítja az utastér felfûtését vagy lehûtését.
LÉGKONDICIONÁLÁS
(gyors hûtés)
Alkalmazzuk a következõ beállításokat:
ˆazAgombot forgassuk teljesen balra;
ˆaCgombot állítsuk a legnagyobb sebességre;
ˆaBgombot állitsuk a Oszimbólumra;
ˆnyomjuk meg a
7és a gombokat (a
fénydiódák kigyulladnak).
A kívánt hûtõ hatás fenntartása
Alkalmazzuk a következõ beállításokat:
ˆkapcsoljuk ki a belsõ levegõcirkulációt (ha be
van kapcsolva);
ˆazAgombot állítsuk a kívánt hõmérsékletre;
ˆaCgombot állítsuk a kívánt ventilátorse-
bességre.
A RENDSZER GONDOZÁSA
A rendszer jó mûködése érdekében szükséges,
hogy a téli idõszakban is kapcsoljuk be a
7
gombbal a légkondicionáló rendszert legalább ha-
vonta egyszer, kb. tíz percnyi idõtartamra.
A nyári évszak beállta elõtt ellenõriztessük a rend-
szert egy Alfa Romeo márkaszervizben.
Az akkumulátor hálózatra
kapcsolása vagy lekapcsolá-
sa után mindig várjunk leg-
alább 3 percet, mielõtt az elektroni-
kus indítókulcsot a gyújtáskapcsoló-
ba helyeznénk, hogy lehetõvé tegyük
e légkondicionáló berendezés vezér-
lõ egysége számára az elektromos
beállító szervek (aktuátorok) kezdeti
pozicionálását, továbbá a levegõ-
hõmérséklet és a levegõelosztás be-
állítását.

54
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
AUTOMATIKUS
KÉTZÓNÁS
LÉGKONDICIONÁLÓ
RENDSZER
(egyes változatokon)
LEÍRÁS
A gépkocsi kétzónás légkondicionáló rendszerrel
lehet ellátva, amely a kívánt komfort elérése érde-
kében lehetõvé teszi a levegõ hõmérsékletének és
elosztásának az utastér két zónájában elkülönítetten
történõ szabályozását.
Az utastér két zónájának maximális minõségû hõ-
fokszabályozásához a rendszer el van látva külsõ
hõmérséklet érzékelõvel, utastér hõmérséklet ér-
zékelõvel és kétoldali napsugárzás-érzékelõ szen-
zorokkal.
A légkondicionáló rendszer automatikusan vezérli
és szabályozza a következõ paramétereket és funk-
ciókat:
ˆlevegõhõmérséklet a vezetõ/utasoldali levegõ-
nyílásoknál;
ˆventilátor sebességfokozat;ˆlevegõelosztás a vezetõ/utasoldali levegõ-
nyílásoknál;
ˆkompresszor bekapcsolás;
ˆbelsõ levegõcirkuláció.
A következõ paramétereket és funkciókat manuá-
lisan lehet beállítani vagy változtatni:
ˆigényelt hõmérséklet;
ˆventilátor sebességfokozat;
ˆlevegõelosztás hét különbözõ szinten;
ˆkompresszor be-/kikapcsolás;
ˆablakok pára- és jégmentesítése;
ˆbelsõ levegõcirkuláció;
ˆegyzónás funkció.
A rendszer AQS (levegõminõség érzékelõ) szenzor-
ral is el van látva (egyes változatokon), amely
automatikusan bekapcsolja a belsõ levegõcirkulá-
ciót, amikor a külsõ levegõ szennyezettségét ér-
zékeli (pl. forgalmi dugóban, alagútban).

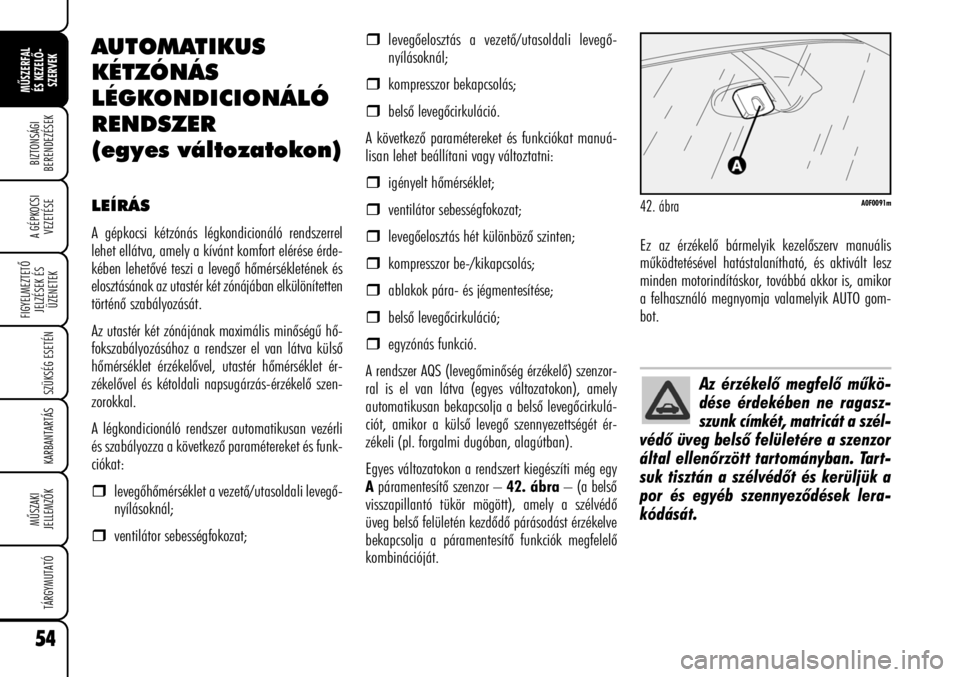

Egyes változatokon a rendszert kiegészíti még egy
Apáramentesítõ szenzor – 42. ábra– (a belsõ
visszapillantó tükör mögött), amely a szélvédõ
üveg belsõ felületén kezdõdõ párásodást érzékelve
bekapcsolja a páramentesítõ funkciók megfelelõ
kombinációját.Ez az érzékelõ bármelyik kezelõszerv manuális
mûködtetésével hatástalanítható, és aktivált lesz
minden motorindításkor, továbbá akkor is, amikor
a felhasználó megnyomja valamelyik AUTO gom-
bot.
42. ábraA0F0091m
Az érzékelõ megfelõ mûkö-
dése érdekében ne ragasz-
szunk címkét, matricát a szél-
védõ üveg belsõ felületére a szenzor
által ellenõrzött tartományban. Tart-
suk tisztán a szélvédõt és kerüljük a
por és egyéb szennyezõdések lera-
kódását.

55
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
KÉTZÓNÁS kezelõszervek – 43. ábra
A– levegõelosztás gombok (a vezetõ- és utasol-
dalon);
B– hõmérséklet beálító gomb a vezetõoldalon;
C– automatikus mûködés nyomógomb (FULL
AUTO);
D– légkondicionálási paraméterek kijelzõje;
E– hõmérséklet beálító gomb az utasoldalon;
F– hátsó ablak / külsõ tükrök fûtése gomb;
G– MAX-DEF funkció (a szélvédõ, a hátsó ablak
és a tükrök gyors pára- és jégmentesítése a fûtés
funkcióval);
H– ventilátor sebesség szabályzó gombok és a
légkondicionálás kikapcsolása (OFF);
I– gomb a MONO funkció (hõmérsékletkiegyenlítés) bekapcsolásához, a vezetõoldali hõmérsékletnek
megfelelõen;
L– belsõ levegõcirkuláció be-/kikapcsolás gomb;
M– légkondicionáló kompresszor be-/kikapcsolás gomb;
N– utastér hõmérséklet érzékelõ szenzor.
43. ábraA0F0058m
