2008 Alfa Romeo Brera/Spider Kezelési és karbantartási útmutató (in Hungarian)

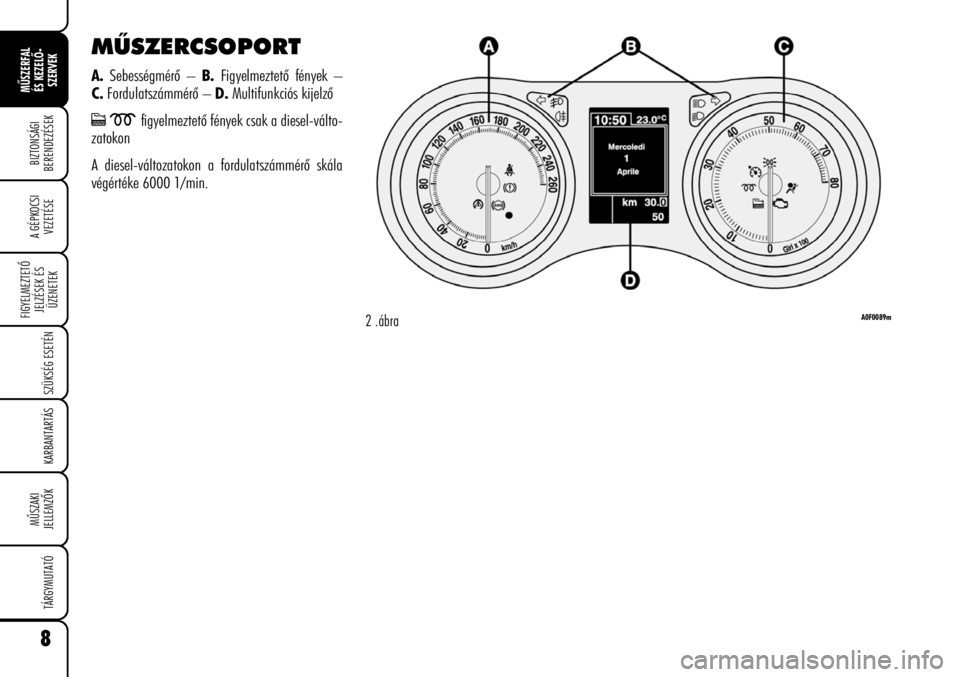

MÛSZERCSOPORT
A.Sebességmérõ – B.Figyelmeztetõ fények –
C.Fordulatszámmérõ – D.Multifunkciós kijelzõ
cmfigyelmeztetõ fények csak a diesel-válto-
zatokon
A diesel-változatokon a fordulatszámmérõ skála
végértéke 6000 1/min.
2 .ábraA0F0089m
8
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

9
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
JELKÉPEK
A gépkocsi egyes alkatrészein vagy azok közelében
speciális, színes címkék vannak elhelyezve.
A címkéken jelképes ábrák láthatók, amelyek a
kérdéses alkatrésszel kapcsolatos elõvigyázatos-
ságra hívják fel a figyelmet.

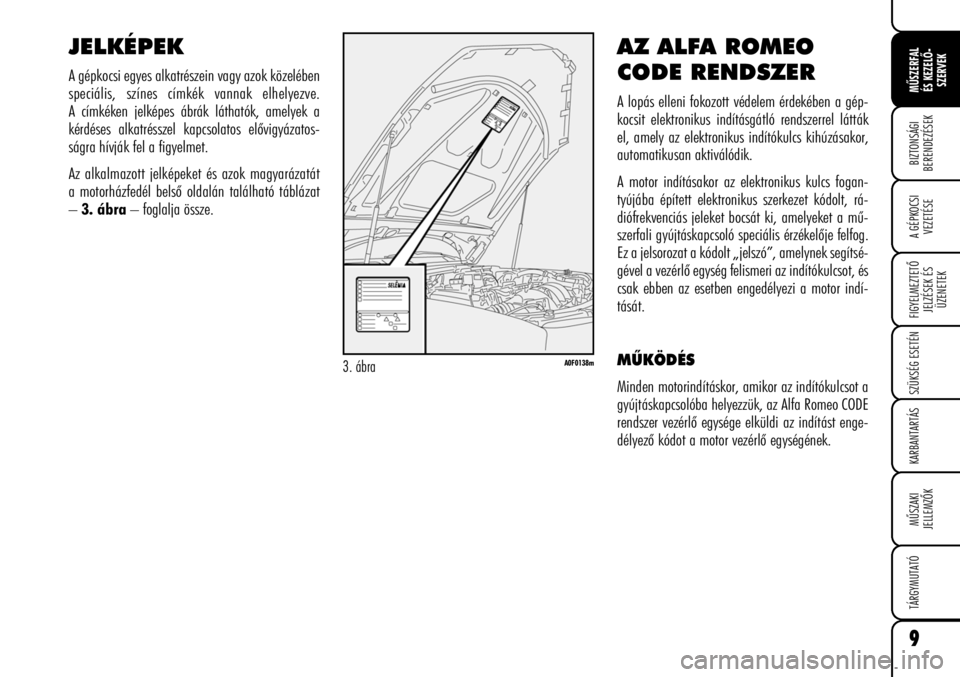

Az alkalmazott jelképeket és azok magyarázatát
a motorházfedél belsõ oldalán található táblázat
–3. ábra– foglalja össze.
3. ábraA0F0138m
AZ ALFA ROMEO
CODE RENDSZER
A lopás elleni fokozott védelem érdekében a gép-
kocsit elektronikus indításgátló rendszerrel látták
el, amely az elektronikus indítókulcs kihúzásakor,
automatikusan aktiválódik.
A motor indításakor az elektronikus kulcs fogan-
tyújába épített elektronikus szerkezet kódolt, rá-
diófrekvenciás jeleket bocsát ki, amelyeket a mû-
szerfali gyújtáskapcsoló speciális érzékelõje felfog.
Ez a jelsorozat a kódolt „jelszó”, amelynek segítsé-
gével a vezérlõ egység felismeri az indítókulcsot, és
csak ebben az esetben engedélyezi a motor indí-
tását.
MÛKÖDÉS
Minden motorindításkor, amikor az indítókulcsot a
gyújtáskapcsolóba helyezzük, az Alfa Romeo CODE
rendszer vezérlõ egysége elküldi az indítást enge-
délyezõ kódot a motor vezérlõ egységének.

Ennek a kódnak a továbbítása csak akkor történik
meg, ha az Alfa Romeo CODE rendszer vezérlõ
egysége felismerte az elektronikus kulcs által
kibocsátott kódolt jelet.
Ha a motor indításakor a kód felismerése nem
történt meg, a megfelelõ figyelmeztetõ üzenet
megjelenik a kijelzõn (ld. a „Figyelmeztetõ jelzé-
sek és üzenetek” címû fejezetben).
Ilyen esetben húzzuk ki az elektronikus indító-
kulcsot a gyújtáskapcsolóból, majd ismét helyez-
zük vissza. Ha a motor ezután is elindíthatatlan
marad, ismételjük meg az indítást a gépkocsihoz
kapott másik kulccsal. Ha ezek után sem sikerül a
motor elindítása, lépjünk kapcsolatba a legköze-
lebbi Alfa Romeo márkaszervizzel.Ha menet közben a figyelmeztetõ üzenet és
a jelkép megjelenik a kijelzõn
A figyelmeztetõ üzenet és a jelkép megjele-
nése azt jelenti, hogy a rendszer éppen öndiag-
nózist folytat (pl. tápfeszültség-csökkenés miatt).
Ha a figyelmeztetõ üzenet és a jelkép to-
vábbra is a kijelzõn marad, lépjünk kapcsolatba
egy Alfa Romeo márkaszervizzel.
FONTOSA gépkocsihoz kapott mindegyik kulcs-
nak saját, minden más kulcsétól különbözõ kódja
van, és ezeket a rendszer vezérlõ egységének
memóriájában kell elraktározni. További új kulcsok
(összesen maximum 8 db) kódjának betáplálá-
sához keressünk fel egy Alfa Romeo márkaszervizt,
vigyük magunkkal a birtokunkban levõ összes
kulcsot a CODE kártyával, a személyazonosságot és
a gépkocsi tulajdonjogát igazoló okiratokkal
együtt. Az olyan kulcsok kódjai, amelyeket az új
programozási mûvelet során nem visznek be a me-
móriába, automatikusan törlõdnek. Így biztosíthat-
juk azt, hogy egy esetleg elveszett vagy ellopott
kulcs használatával ne lehessen a gépkocsit elindí-
tani.
10
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
Ha a kulcs erõs ütéseknek vagy
közvetlen napsugárzásnak van
kitéve, a beépített elektroni-
kus alkatrészek károsodhatnak.
Ha az elektronikus kulcs
gyújtáskapcsolóba helyezé-
se után a figyelmeztetõ üze-
net és a jelkép 2 másodperc eltel-
tével is a kijelzõn marad, ez azt je-
lenti, hogy a kulcsok kódjainak be-
táplálása még nem történt meg, ezért
az Alfa Romeo CODE rendszer nem
védi a gépkocsit a lopási kísérletek
ellen. Ilyenkor minél elõbb keressünk
fel egy Alfa Romeo márkaszervizt és
programoztassuk be a kulcsok kódját
a memóriába.

11
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
AZ ELEKTRONIKUS
KULCS
CODE KÁRTYA
A gépkocsival együtt átadott CODE kártya – 4.
ábra– az Amechanikus és a Belektronikus
kódot tartalmazza.
A CODE kártyát tartsuk biztonságos helyen, de soha
ne a gépkocsiban.
ELEKTRONIKUS KULCS – 5. ábra
Az új gépkocsival együtt a távirányítóval ellátott
elektronikus kulcsot két példányban adják át a
tulajdonosnak.
Az elektronikus kulcs a gyújtáskapcsoló mûköd-
tetésére szolgál.
A gomb szolgál az ajtók, a csomagtérfedél és
az üzemanyag töltõcsonk fedél központi zárására a
riasztóberendezés üzembe helyezése mellett (egyes
változatokon).
Az ajtók bezárásakor a külsõ visszapillantó tükör-
házak befordulnak (egyes változatokon); az indító-
kulcs gyújtáskapcsolóba helyezésekor automatiku-
san kinyílnak a vezetési pozícióba. Ennek a funk-
ciónak a mûködtetése kiiktatható (ld. a „Vissza-
pillantó tükrök” címû fejezetrészben).
4. ábraA0F0023m
A gomb szolgál az ajtók, a csomagtérfedél és
az üzemanyag töltõcsonk fedél központi nyitására
a riasztóberendezés kikapcsolása mellett (egyes
változatokon).
A gomb megnyomásával lehet nyitni a
csomagtérfedelet.
Ha a gomb megnyomásával kireteszeltük az
ajtókat és ha 2,5 percig nem történik meg valame-
lyik ajtó vagy a csomagtérfedél kinyitása, a rend-
szer automatikusan, ismét bezárja a gépkocsit.
Az ajtózárak kireteszelésekor a vezetõajtó ablaka
lefelé mozdulva kissé kinyílik, hogy megkönnyítse
az ajtó kinyitását. Ha az ajtó kinyitása 3 percen
belül nem történik meg, az ablak automatikusan
bezáródik. Ha az ajtót kinyitjuk, az ajtó becsukása
után az ablak automatikusan záródik.
5. ábraA0F0021m
A gépkocsi eladása vagy át-
adása esetén az elektroni-
kus kulcsokat és a CODE
kártyát át kell adnunk az új tulajdo-
nosnak.

Az elektronikus kulcs – 6. ábra– Az Amecha-
nikus kulcsot a Bgomb megnyomásával lehet ki-
húzni a fogantyúból.
A mechanikus kulcs mûködteti az alábbiakat:
ˆközponti ajtózárás / nyitás a vezetõajtó zárba
helyezett kulccsal (lemerült akkumulátor ese-
tén csak a vezetõajtó zár nyílik);
ˆablakok nyitása / zárása;
ˆaz utasoldali légzsák hatástalanítására szol-
gáló kapcsoló (egyes változatokon);
ˆbiztonsági zárás funkció (egyes változatokon);
ˆaz elektronikus kulcs kihúzása a gyújtáskap-
csolóból, szükséghelyzetben.FONTOSA beépített elektronikus alkatrészek
kifogástalan mûködése érdekében soha ne tegyük
ki a kulcsot közvetlen napsugárzás hatásának.
FONTOSA távirányító által használt frekvenciát
a gépkocsin kívüli rádiófrekvenciás átvitel (mobil-
telefon, CB-rádió stb.) zavarhatja. Ilyen esetben a
távirányító mûködése bizonytalan lehet.
6. ábraA0F0022m
Az elem cseréje az elektronikus kulcsban
Ha a , vagy gomb megnyo-
mására a mûködés nem, vagy hibásan megy
végbe, szükségessé válik az energiaellátó elem
azonos típusú, a kereskedelemben kapható elem-
mel való kicserélése.
Hogy megbizonyosodjunk arról, hogy valóban az
elem merült ki, próbáljuk meg ismét a másik elekt-
ronikus kulcs , vagy gombjának
megnyomásával a zárakat mûködtetni.
A csomagtérfedél visszazárásakor a nyitásérzékelõk
készenléti állapotba kerülnek és az irányjelzõk egy-
szer felvillannak.
7. ábraA0F0021m
Soha ne hagyjuk az elekt-
ronikus kulcsot felügyelet nélkül, ne-
hogy valaki, különösen gyermekek
véletlenül megnyomják a B gombot –
6. ábra.
FIGYELMEZTETÉS
12
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

13
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

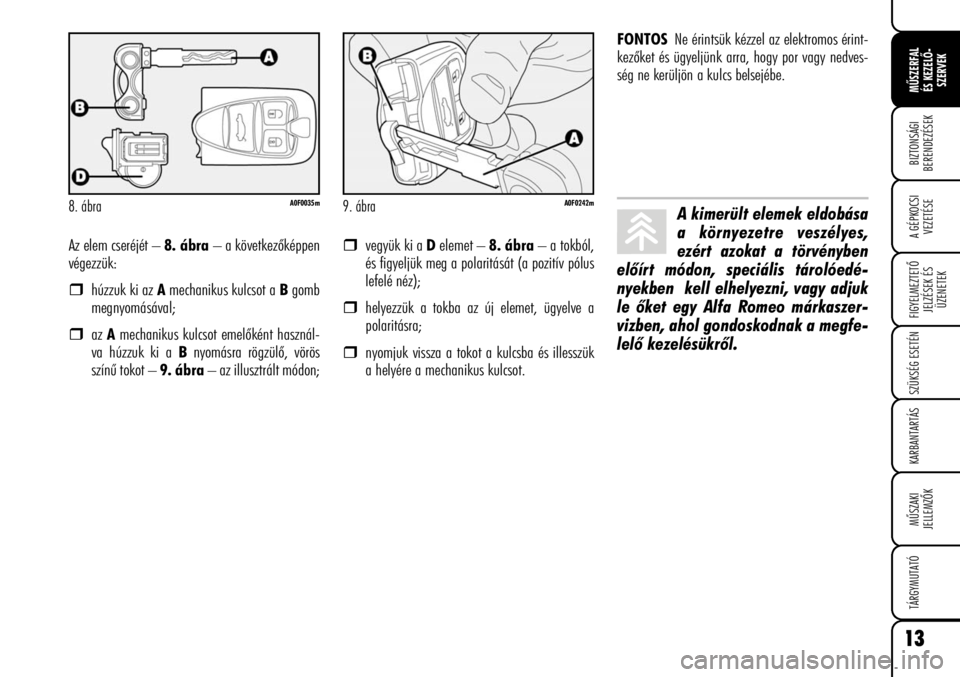

Az elem cseréjét – 8. ábra– a következõképpen
végezzük:
ˆhúzzuk ki az Amechanikus kulcsot a Bgomb
megnyomásával;
ˆazAmechanikus kulcsot emelõként használ-
va húzzuk ki a Bnyomásra rögzülõ, vörös
színû tokot – 9. ábra– az illusztrált módon;ˆvegyük ki a Delemet – 8. ábra– a tokból,
és figyeljük meg a polaritását (a pozitív pólus
lefelé néz);
ˆhelyezzük a tokba az új elemet, ügyelve a
polaritásra;
ˆnyomjuk vissza a tokot a kulcsba és illesszük
a helyére a mechanikus kulcsot.
8. ábraA0F0035m9. ábraA0F0242m
FONTOSNe érintsük kézzel az elektromos érint-
kezõket és ügyeljünk arra, hogy por vagy nedves-
ség ne kerüljön a kulcs belsejébe.
#
A kimerült elemek eldobása
a környezetre veszélyes,
ezért azokat a törvényben
elõírt módon, speciális tárolóedé-
nyekben kell elhelyezni, vagy adjuk
le õket egy Alfa Romeo márkaszer-
vizben, ahol gondoskodnak a megfe-
lelõ kezelésükrõl.

BIZTONSÁGI ZÁR FUNKCIÓ
(egyes változatokon)
Ez a biztonsági funkció hatástalanítja az ajtók
belülrõl való nyitását.
A biztonsági zár jelenti a gépkocsi legmagasabb
fokú védelmét a feltöréses lopás ellen. Kapcsoljuk
be ezért mindig, amikor parkolóhelyen hagyjuk a

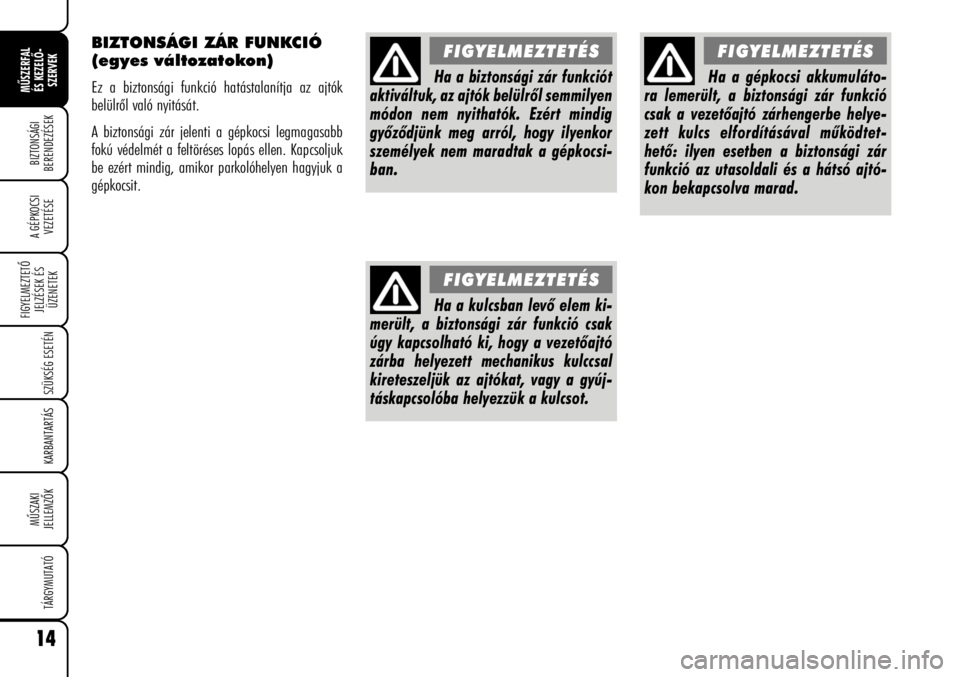

gépkocsit.Ha a biztonsági zár funkciót
aktiváltuk, az ajtók belülrõl semmilyen
módon nem nyithatók. Ezért mindig
gyõzõdjünk meg arról, hogy ilyenkor
személyek nem maradtak a gépkocsi-
ban.
FIGYELMEZTETÉS
Ha a kulcsban levõ elem ki-
merült, a biztonsági zár funkció csak
úgy kapcsolható ki, hogy a vezetõajtó
zárba helyezett mechanikus kulccsal
kireteszeljük az ajtókat, vagy a gyúj-
táskapcsolóba helyezzük a kulcsot.
FIGYELMEZTETÉS
Ha a gépkocsi akkumuláto-
ra lemerült, a biztonsági zár funkció
csak a vezetõajtó zárhengerbe helye-
zett kulcs elfordításával mûködtet-
hetõ: ilyen esetben a biztonsági zár
funkció az utasoldali és a hátsó ajtó-
kon bekapcsolva marad.
FIGYELMEZTETÉS
14
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

15
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
A funkcó bekapcsolása
A funkció automatikusan bekapcsol minden ajtón a
következõ esetekben:
ˆa vezetõajtó zárhengerébe illesztett mechani-
kus kulcsnak a zárási pozícióba történõ, két-
szer egymás utáni elfordítására;
ˆaz elektronikus kulcs gombjának kétszer
egymás utáni megnyomására.A funkció aktiválását a vezetõajtó belsõ burkolatán
elhelyezett fénydióda háromszori felvillanása,
továbbá, ha a bekapcsolás az elektronikus
kulcs gombjának megnyomásával történt, az
irányjelzõk háromszori felvillanása jelzi.
A berendezés nem kapcsol be, ha egy vagy több
ajtó nincs vagy nem megfelelõen van becsukva,
ilyen módon elkerülhetõ az, hogy ha egy személy
a nyitott ajtón át beszáll a gépkocsiba, az ajtó be-
csukásakor az utastérbe zártan maradjon.
10. ábraA0F0021m
A funkcó kikapcsolása
A funkció automatikusan kikapcsol minden ajtón a
következõ esetekben:
ˆaz ajtózárak kireteszelésekor;
ˆcsak a vezetõajtó zár kireteszelésekor (amikor
az lehetséges);
ˆaz elektronikus kulcs gyújtáskapcsolóba he-
lyezésekor.
