Az izzó cseréjének menete:
ˆNyissuk ki a kesztyûtartót;
ˆa nyíllal jelzett pontban emelve vegyük ki az
Avilágító egységet – 40. ábra;
ˆemeljük fel a Bvédõ burkolatot – 41. ábra
– és cseréljük ki a nyomással rögzíthetõ izzót;
40. ábraA0F0172m41. ábraA0F0173m42. ábraA0F0205m
ˆzárjuk le az Avilágító egység – 40. ábra–
Bvédõ burkolatát – 41. ábra;
ˆillesszük vissza a világító egységet elõször az
egyik, majd a másik oldalon nyomva a rög-
zülést jelzõ kattanásig.CSOMAGTÉR VILÁGÍTÁS

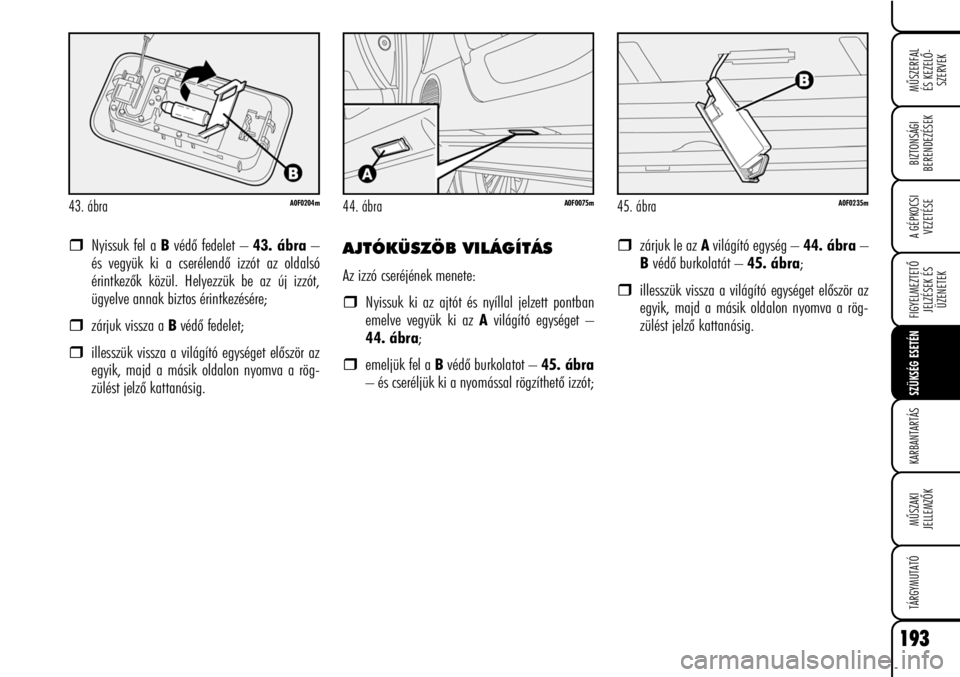

Az izzó cseréjének menete:
ˆNyissuk fel a csomagtérfedelet;
ˆa nyíllal jelzett pontban emelve vegyük ki az
Avilágító egységet – 42. ábra;

193
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
ˆNyissuk fel a Bvédõ fedelet – 43. ábra–
és vegyük ki a cserélendõ izzót az oldalsó
érintkezõk közül. Helyezzük be az új izzót,
ügyelve annak biztos érintkezésére;
ˆzárjuk vissza a Bvédõ fedelet;
ˆillesszük vissza a világító egységet elõször az
egyik, majd a másik oldalon nyomva a rög-
zülést jelzõ kattanásig.
43. ábraA0F0204m44. ábraA0F0075m45. ábraA0F0235m
AJTÓKÜSZÖB VILÁGÍTÁS
Az izzó cseréjének menete:
ˆNyissuk ki az ajtót és nyíllal jelzett pontban
emelve vegyük ki az Avilágító egységet –
44. ábra;
ˆemeljük fel a Bvédõ burkolatot – 45. ábra
– és cseréljük ki a nyomással rögzíthetõ izzót;ˆzárjuk le az Avilágító egység – 44. ábra–
Bvédõ burkolatát – 45. ábra;
ˆillesszük vissza a világító egységet elõször az
egyik, majd a másik oldalon nyomva a rög-
zülést jelzõ kattanásig.

194
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
HA EGY BIZTOSÍTÉK
KIOLVADT
ÁLTALÁNOS TUDNIVALÓK
A biztosíték az elektromos berendezések védelmét
biztosítja azáltal, hogy a berendezés meghibá-
sodása vagy helytelen kezelése esetén kiolvadva
megszakítja az áramkört.
Ha valamelyik elektromos berendezés nem mûkö-
dik, elõször mindig az áramkörét védõ biztosítékot
vizsgáljuk meg. Hibátlan biztosítékban az olvadó-
szálnak épnek kell lennie. A kiolvadt biztosítékot
mindig ugyanakkora terhelhetõségû (ugyanolyan
színû) biztosítékkal cseréljük ki.

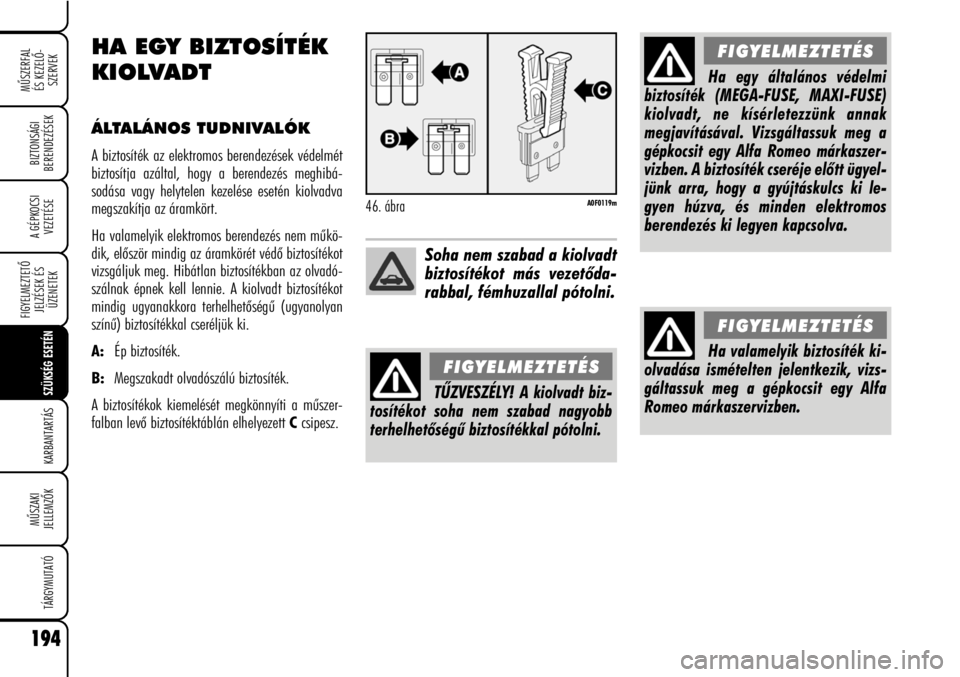

A:Ép biztosíték.
B:Megszakadt olvadószálú biztosíték.
A biztosítékok kiemelését megkönnyíti a mûszer-
falban levõ biztosítéktáblán elhelyezett Ccsipesz.
46. ábraA0F0119m
TÛZVESZÉLY! A kiolvadt biz-
tosítékot soha nem szabad nagyobb
terhelhetõségû biztosítékkal pótolni.
FIGYELMEZTETÉS
Ha egy általános védelmi
biztosíték (MEGA-FUSE, MAXI-FUSE)
kiolvadt, ne kísérletezzünk annak
megjavításával. Vizsgáltassuk meg a
gépkocsit egy Alfa Romeo márkaszer-
vizben. A biztosíték cseréje elõtt ügyel-
jünk arra, hogy a gyújtáskulcs ki le-
gyen húzva, és minden elektromos
berendezés ki legyen kapcsolva.
FIGYELMEZTETÉS
Ha valamelyik biztosíték ki-
olvadása ismételten jelentkezik, vizs-
gáltassuk meg a gépkocsit egy Alfa
Romeo márkaszervizben.
FIGYELMEZTETÉS
Soha nem szabad a kiolvadt
biztosítékot más vezetõda-
rabbal, fémhuzallal pótolni.

195
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
A BIZTOSÍTÉKOK
ELHELYEZKEDÉSE
A gépkocsi biztosítékjai négy biztosítéktáblára
vannak csoportosítva, amelyek a mûszerfal alatt,
az akkumulátor pozitív pólusánál, az akkumulátor
mellett és a csomagtérben (a bal oldalon) talál-
hatók.

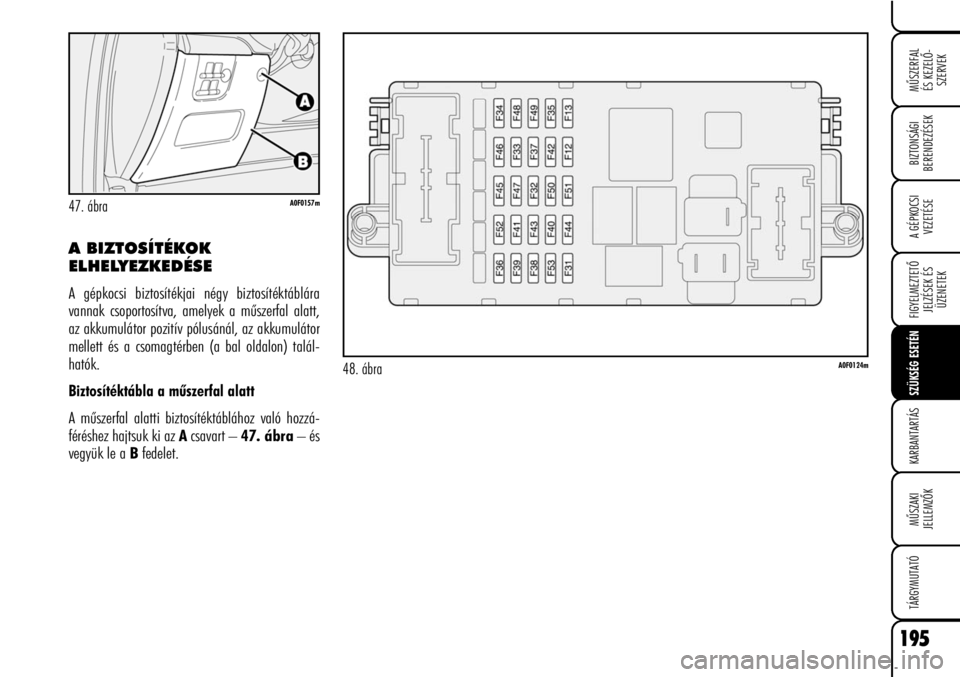

Biztosítéktábla a mûszerfal alatt
A mûszerfal alatti biztosítéktáblához való hozzá-
féréshez hajtsuk ki az Acsavart – 47. ábra– és
vegyük le a Bfedelet.
47. ábraA0F0157m
48. ábraA0F0124m

196
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

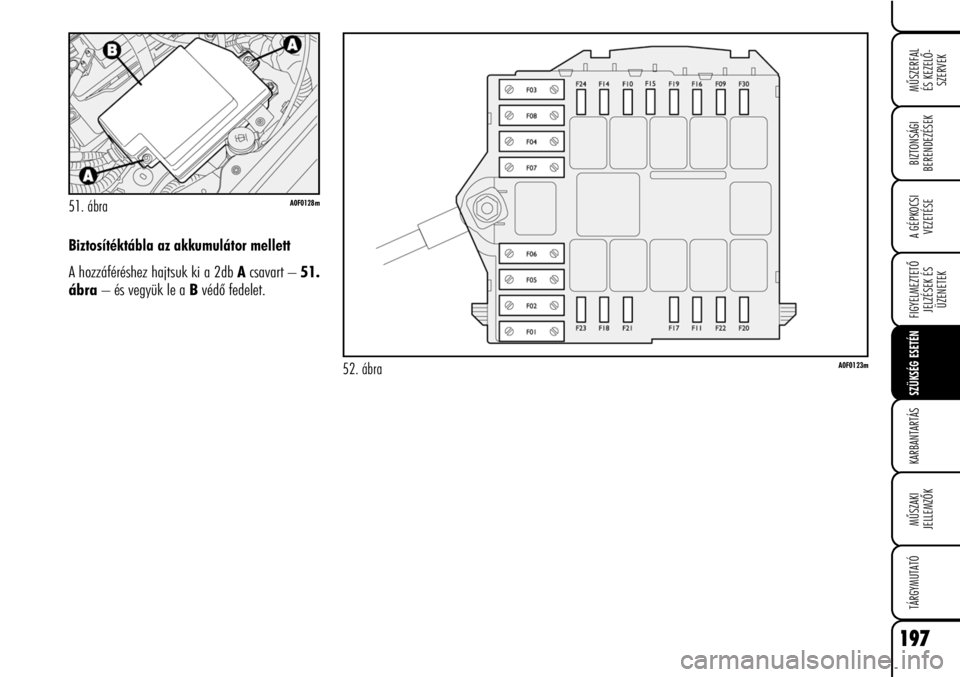

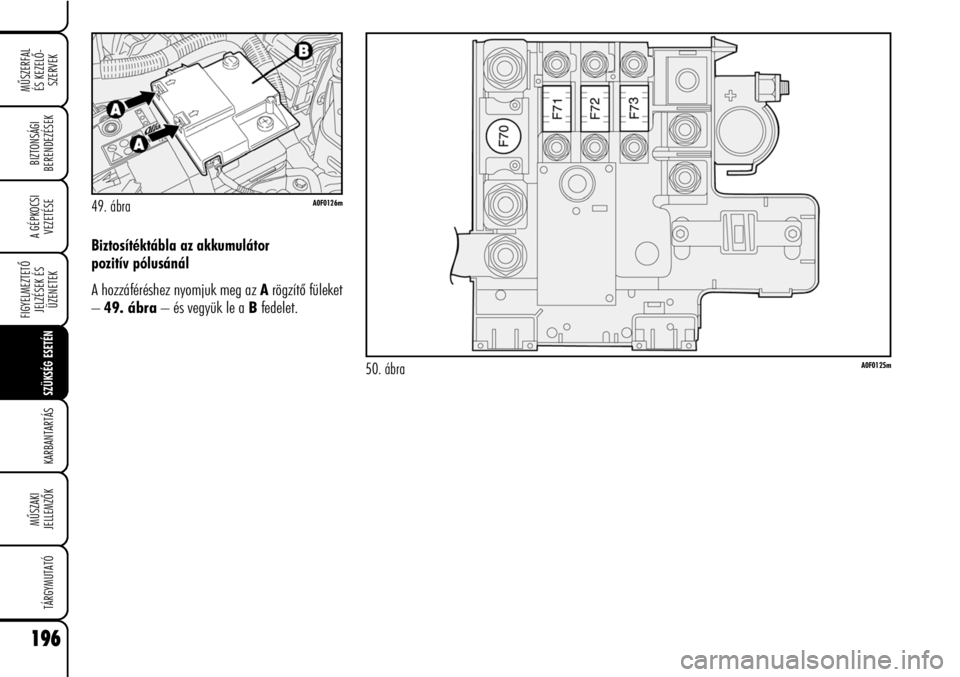

Biztosítéktábla az akkumulátor
pozitív pólusánál
A hozzáféréshez nyomjuk meg az Arögzítõ füleket
–49. ábra– és vegyük le a Bfedelet.
49. ábraA0F0126m
50. ábraA0F0125m

197
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

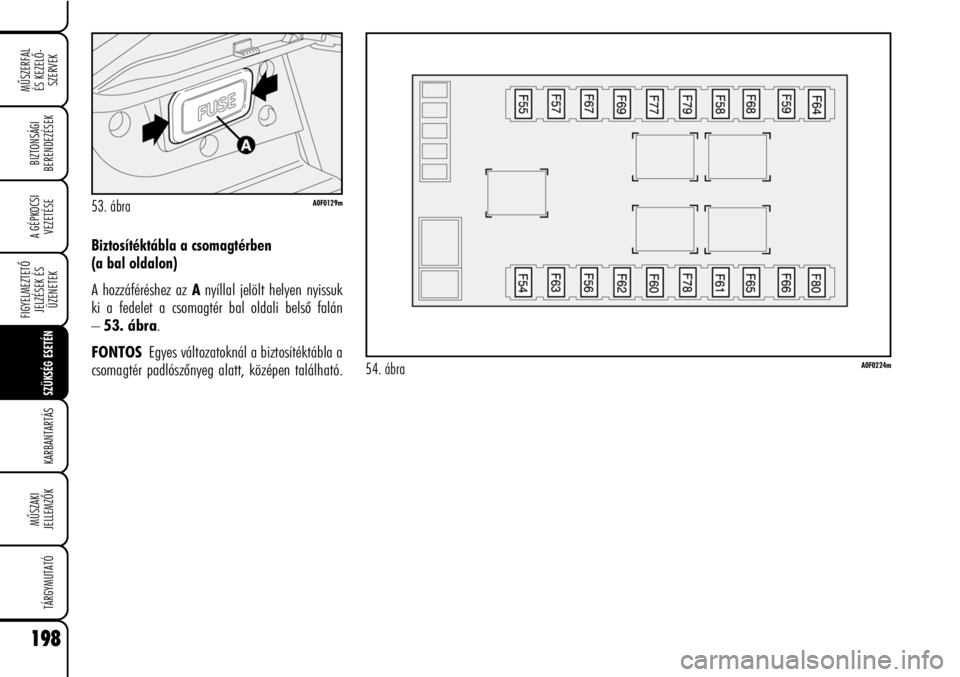

Biztosítéktábla az akkumulátor mellett
A hozzáféréshez hajtsuk ki a 2db Acsavart – 51.
ábra– és vegyük le a Bvédõ fedelet.
51. ábraA0F0128m
52. ábraA0F0123m

198
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

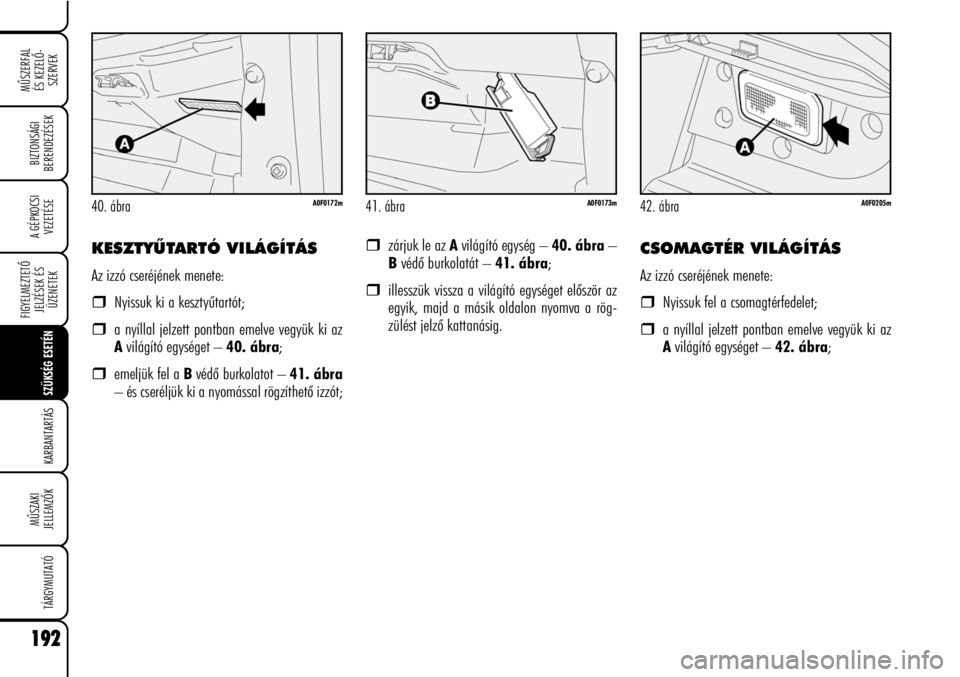

Biztosítéktábla a csomagtérben
(a bal oldalon)
A hozzáféréshez az Anyíllal jelölt helyen nyissuk
ki a fedelet a csomagtér bal oldali belsõ falán
–53. ábra.
FONTOSEgyes változatoknál a biztosítéktábla a
csomagtér padlószõnyeg alatt, középen található.
53. ábraA0F0129m
54. ábraA0F0224m

199
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
LÁMPÁK BIZTOSÍTÉK AMPER ÁBRA
Jobb oldali távolsági fényszóró F14 10 52
Bal oldali távolsági fényszóró F15 10 52
Jobb oldali tompított fényszóró F12 15 48
Bal oldali tompított fényszóró F13 15 48
Elülsõ ködfényszóró F30 15 52
Hátrameneti lámpa F35 7,5 48
Kiegészítõ (3.) féklámpa F37 10 48
Elülsõ / hátsó mennyezetvilágítás F39 10 48
Elülsõ mennyezetvilágítás F49 7,5 48
Irányjelzõk F53 10 48
Vészvillogó F53 10 48
A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA
FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Motortéri vezérlõ egység F70 (MEGA-FUSE) 150 50
Mûszerfali vezérlõ egység F72 70 50
Üzemanyag elõmelegítõ (diesel-változatok) F73 60 50
Csomagtéri vezérlõ egység F01 (MAXI-FUSE) 70 52
Mûszerfali vezérlõ egység F01 (MAXI-FUSE) 70 52
