2008 Alfa Romeo Brera/Spider Kezelési és karbantartási útmutató (in Hungarian)

200
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Légkondicionálás ventilátora F02 (MAXI-FUSE) 40 52
Elektromos kormányzár F03 (MAXI-FUSE) 20 52
Fékrendszer elágazási pont (szivattyú) F04 (MAXI-FUSE) 40 52
Fékrendszer elágazási pont (mágneszelep) F05 (MAXI-FUSE) 40 52
Hûtõradiátor ventilátor (alacsony sebességfokozat) F06 (MAXI-FUSE) 40 52
Hûtõradiátor ventilátor (magas sebességfokozat) F07 (MAXI-FUSE) 50 52
Fényszóró mosó F09 20 52
Kürtök F10 15 52
Elektronikus befecskendezés, különféle másodlagos funkciók F11 15 52
+INT az elektronikus befecskendezés számára F16 7,5 52
Elektronikus befecskendezés, elsõdleges funkciók F17 10 52
Motor vezérlés elágazási pont F18 15 52
Légkondicionáló rendszer kompresszora F19 7,5 52
Hátsóablak-fûtés F20 20 52
Üzemanyagszivattyú áramellátás F21 20 52
Gyújtótekercsek/befecskendezõ szelepek (benzinmotoros változatok) F22 15 52
Elektronikus befecskendezés, elsõdleges funkciók (diesel-változatok) F22 20 52
Audio rendszer/rádiónavigációs rendszer áramellátás F23 15 52
Body Computer elágazási pont/fényszóró mosó relé tekercs F31 7,5 48
Vezetõajtó elágazási pont/utasajtó elágazási pont/gyújtáskapcsoló F32 15 48
Szabad F33 – 48
Szabad F34 – 48

201
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Vízérzékelés az üzemanyagszûrõben szenzor/fogyasztásmérõ F35 7,5 48
Féklámpa kapcsoló/középsõ konzol vezérlõ panel F35 7,5 48
Sebességtartó automatika (Cruise Control) F35 7,5 48
AQS szenzor F35 7,5 48
Szabad F36 – 48
Mûszerfali elágazási pont F37 10 48
Elülsõ fényszóró vezérlõ egység/Bixenon fényszórók vezérlõ egységének
áramellátása (egyes változatokon) F37 10 48
Csomagtérfedél zárás/kireteszelés hajtómotor F38 15 48
EOBD rendszer diagnosztikai csatlakozó F39 10 48
T.P.M.S. (gumiabroncs nyomás érzékelõ) vezérlõ egység F39 10 48
Mobiltelefon elõkészítés F39 10 48
Riasztóberendezés vezérlõ egysége (egyes változatokon) F39 10 48
Légkondicionáló berendezés F39 10 48
Hátsóablak-fûtés F40 30 48
Szélvédõmosó/fúvókák elektromos fagymentesítése F41 7,5 48
Külsõ tükrök páramentesítõ fûtése F41 7,5 48
Fékrendszer elágazási pont áramellátás (ABS/VDC) –
kormányelfordítási szög csomópont – oldalgyorsulás érzékelõ F42 7,5 48
Szélvédõtörlõ/mosó F43 30 48

202
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Szivargyújtó a középsõ konzolon F44 10 48
Napvédõ ernyõ vezérlõ egység F46 20 48
Rádiónavigációs rendszer F49 7,5 48
Esõérzékelõ vezérlõ egység F49 7,5 48
Kormánykerék elágazási pont F49 7,5 48
Vezérlõ kapcsológomb-csoport F49 7,5 48
Parkolószenzorok elágazási pont F49 7,5 48
Középsõ konzol kezelõszervek megvilágítása F49 7,5 48
Elülsõ ülés vezérlõ gombok megvilágítása F49 7,5 48
Szélvédõ funkciók F49 7,5 48
Mobiltelefon elõkészítés F49 7,5 48
START / STOP gomb F49 7,5 48
Légzsák rendszer F50 7,5 48
Gumiabroncs nyomás érzékelõ vezérlõ egysége F51 7,5 48
Audio rendszer elõkészítés F51 7,5 48
Hátsóablak-mosó / törlõ F52 15 48
Hátsó szivargyújtó F52 15 48
Mûszerfali elágazási pont F53 10 48
Audio rendszer erõsítõ DSP-vel F54 30 54
Vezetõülés elektromos beállítás vezérlés F56 25 54

203
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Vezetõülés elektromos fûtése F57 7,5 54
Utasülés elektromos beállítás vezérlés F60 25 54
Subwoofer erõsítõ F61 15 54
Utasülés elektromos fûtése F67 7,5 54
Szabad F58 – 54
Szabad F59 – 54
Szabad F62 – 54
Szabad F63 – 54
Szabad F64 – 54
Szabad F66 – 54
Szabad F68 – 54
Szabad F69 – 54
Szabad F77 – 54
Bal oldali elülsõ elektromos ablakemelõ F78 30 54
Szabad F79 – 54
Jobb oldali elülsõ elektromos ablakemelõ F80 30 54

204
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
HA AZ
AKKUMULÁTOR
LEMERÜLT
FONTOSAz akkumulátor feltöltésének alábbi
leírása pusztán tájékoztatásul szolgál. A mûvelet
végrehajtása érdekében ajánlatos egy Alfa Romeo
márkaszervizhez fordulni.
Az akkumulátor feltöltését ajánlatos lassan, ala-
csony áramerõsséggel, kb. 24 órán át végezni.
A túl hosszú ideig tartó töltés az akkumulátor
károsodásához vezethet.A töltéskor az alábbiak szerint járjunk el:
ˆKapcsoljuk le az akkumulátor negatív (–) ki-
vezetésérõl a kábelt.
ˆCsatlakoztassuk a töltõberendezés töltõkábe-
leit az akkumulátor kivezetéseihez, ügyelve a
helyes polaritásra.
ˆKapcsoljuk be az akkumulátortöltõt.
ˆA töltés befejezésekor elõször a töltõberende-
zést kapcsoljuk ki, és csak azután vegyük le a
töltõkábeleket az akkumulátorról.
ˆCsatlakoztassuk ismét az akkumulátor negatív
(–) pólusához a kábelt.

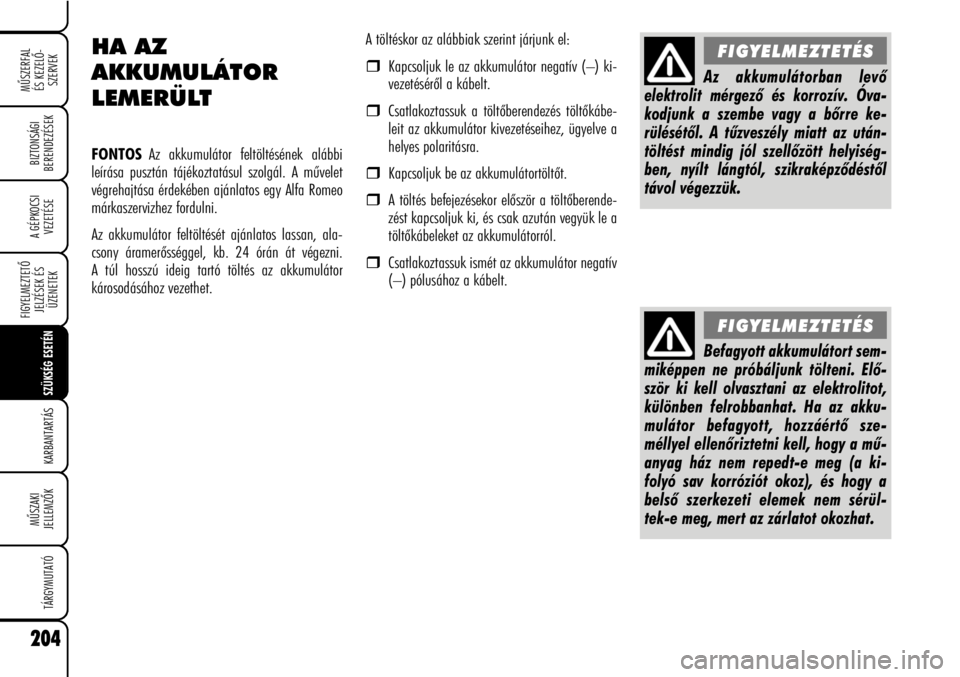

Az akkumulátorban levõ
elektrolit mérgezõ és korrozív. Óva-
kodjunk a szembe vagy a bõrre ke-
rülésétõl. A tûzveszély miatt az után-
töltést mindig jól szellõzött helyiség-
ben, nyílt lángtól, szikraképzõdéstõl
távol végezzük.
FIGYELMEZTETÉS
Befagyott akkumulátort sem-
miképpen ne próbáljunk tölteni. Elõ-
ször ki kell olvasztani az elektrolitot,
különben felrobbanhat. Ha az akku-
mulátor befagyott, hozzáértõ sze-
méllyel ellenõriztetni kell, hogy a mû-
anyag ház nem repedt-e meg (a ki-
folyó sav korróziót okoz), és hogy a
belsõ szerkezeti elemek nem sérül-
tek-e meg, mert az zárlatot okozhat.
FIGYELMEZTETÉS

205
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
HA A GÉPKOCSIT
FEL KELL EMELNI
CSÁPOS EMELÕHÍDDAL VAGY
KROKODIL EMELÕVEL

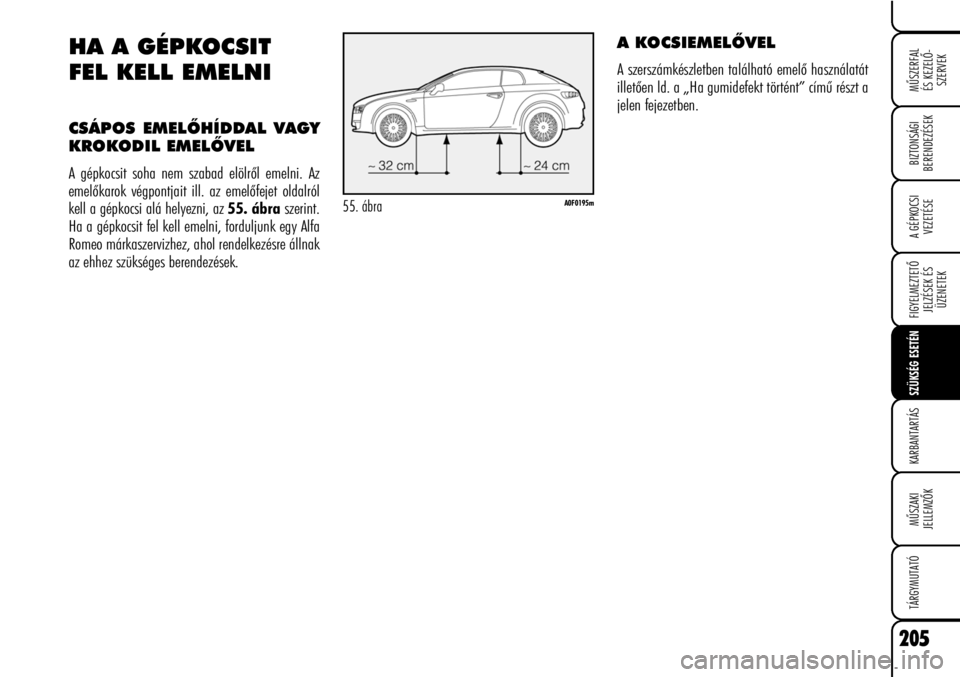

A gépkocsit soha nem szabad elölrõl emelni. Az
emelõkarok végpontjait ill. az emelõfejet oldalról
kell a gépkocsi alá helyezni, az 55. ábraszerint.
Ha a gépkocsit fel kell emelni, forduljunk egy Alfa
Romeo márkaszervizhez, ahol rendelkezésre állnak
az ehhez szükséges berendezések.
55. ábraA0F0195m
A KOCSIEMELÕVEL
A szerszámkészletben található emelõ használatát
illetõen ld. a „Ha gumidefekt történt” címû részt a
jelen fejezetben.

206
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
HA A GÉPKOCSIT
VONTATNI KELL
A gépkocsihoz tartozó vontatószem a szerszám-
készletben van elhelyezve.
VONTATÁSI ELÕÍRÁSOK
Az erõátviteli rendszer károsodásának elkerülése
érdekében a gépkocsi csak az alábbi módok egyike
szerint vontatható:
ˆaz elülsõ kerekek felemelve és a hátsó kerekek
egy-egy alkalmas guruló zsámolyra helyezve;
ˆa hátsó kerekek felemelve és az elülsõ kerekek
egy-egy alkalmas guruló zsámolyra helyezve;
ˆmind az elülsõ mind a hátsó kerekekkel a szál-
lító gépkocsi rakfelületén vagy tréleren elhe-
lyezve.

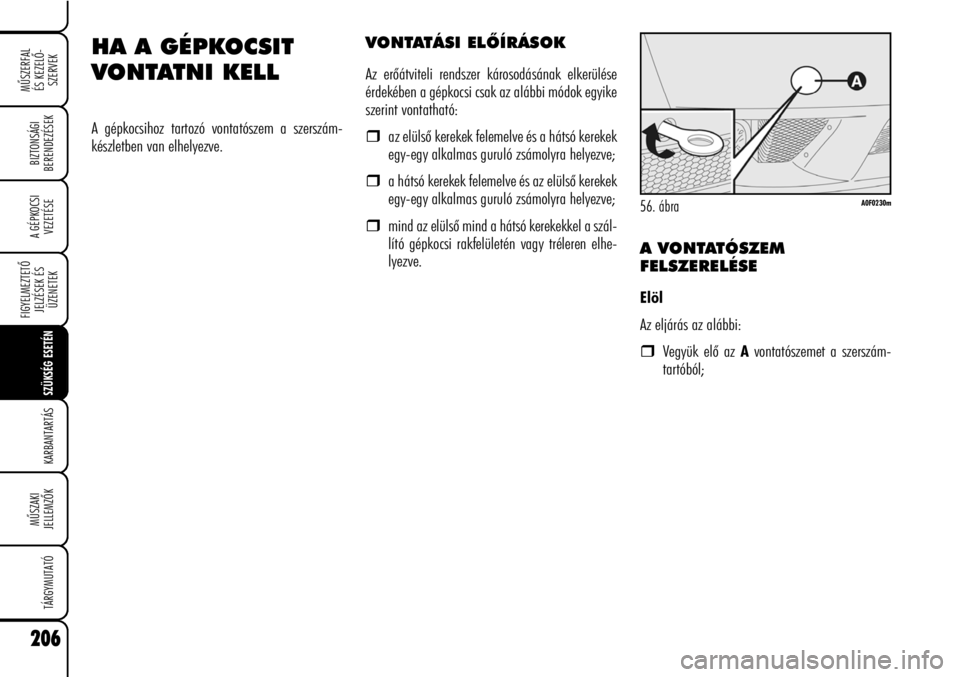

56. ábraA0F0230m
A VONTATÓSZEM
FELSZERELÉSE
Elöl
Az eljárás az alábbi:
ˆVegyük elõ az Avontatószemet a szerszám-
tartóból;

207
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

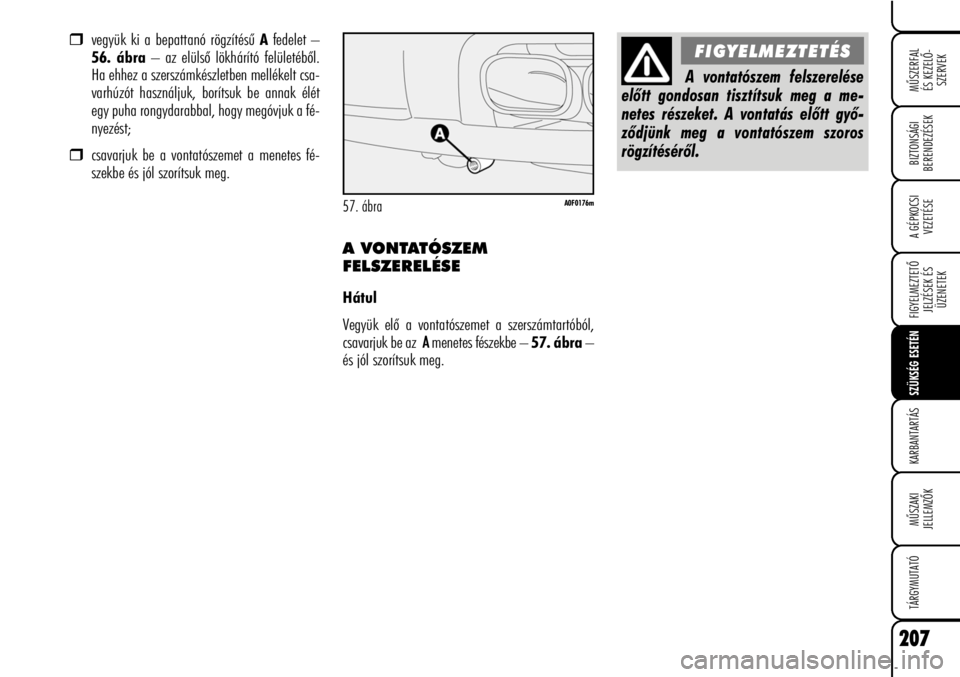

57. ábraA0F0176m
ˆvegyük ki a bepattanó rögzítésû Afedelet –
56. ábra– az elülsõ lökhárító felületébõl.
Ha ehhez a szerszámkészletben mellékelt csa-
varhúzót használjuk, borítsuk be annak élét
egy puha rongydarabbal, hogy megóvjuk a fé-
nyezést;
ˆcsavarjuk be a vontatószemet a menetes fé-
szekbe és jól szorítsuk meg.
A VONTATÓSZEM
FELSZERELÉSE
Hátul
Vegyük elõ a vontatószemet a szerszámtartóból,
csavarjuk be az
Amenetes fészekbe – 57. ábra–
és jól szorítsuk meg.
A vontatószem felszerelése
elõtt gondosan tisztítsuk meg a me-
netes részeket. A vontatás elõtt gyõ-
zõdjünk meg a vontatószem szoros
rögzítésérõl.
FIGYELMEZTETÉS
