Sostituzione pila chiave con telecomando
Se premendo i pulsanti del telecomando il led F sulla chiave emette
un singolo breve lampeggio è necessario sostituire la pila con una
nuova di tipo equivalente acquistabile presso i normali rivenditori.
Per sostituire la pila procedere come segue:
❒premere il pulsante A e portare l’inserto metallico B in posizione di
apertura;
❒ruotare la vite C utilizzando un cacciavite a punta fine;
❒estrarre il cassetto portabatteria D e sostituire la pila E rispettando
le polarità;
❒reinserire il cassetto portabatteria D all’interno della chiave e
bloccarlo ruotando la vite C.
Richiesta di telecomandi supplementari
Il sistema può riconoscere fino ad 8 telecomandi. Qualora fosse
necessario richiedere un nuovo telecomando, rivolgersi alla Rete
Assistenziale Lancia portando con sé la CODE card, un documento di
identità e i documenti identificativi di possesso della vettura.
L0D0018m
Le pile esaurite sono nocive per l’ambiente, pertanto devono essere gettate negli appositi
contenitori come previsto dalle norme di legge oppure possono essere consegnate alla Rete
Assistenziale Lancia, che si occuperà dello smaltimento.

17
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CHIAVE MECCANICA (DI RISERVA)

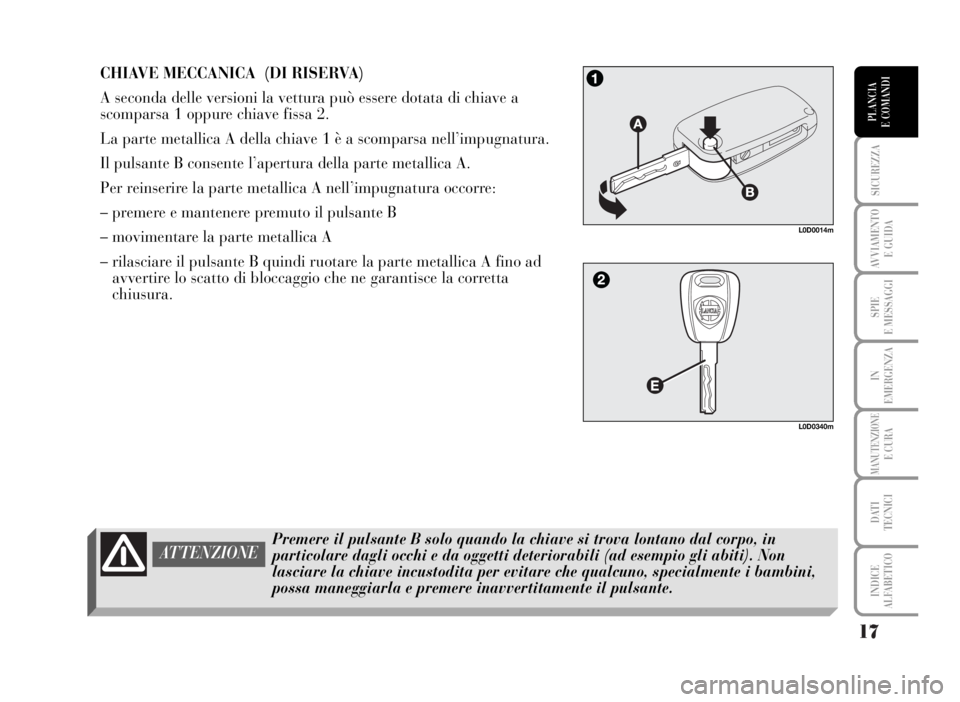

A seconda delle versioni la vettura può essere dotata di chiave a
scomparsa 1 oppure chiave fissa 2.
La parte metallica A della chiave 1 è a scomparsa nell’impugnatura.
Il pulsante B consente l’apertura della parte metallica A.
Per reinserire la parte metallica A nell’impugnatura occorre:
– premere e mantenere premuto il pulsante B
– movimentare la parte metallica A
– rilasciare il pulsante B quindi ruotare la parte metallica A fino ad
avvertire lo scatto di bloccaggio che ne garantisce la corretta
chiusura.
L0D0014m
L0D0340m
ATTENZIONEPremere il pulsante B solo quando la chiave si trova lontano dal corpo, in
particolare dagli occhi e da oggetti deteriorabili (ad esempio gli abiti). Non
lasciare la chiave incustodita per evitare che qualcuno, specialmente i bambini,
possa maneggiarla e premere inavvertitamente il pulsante.

18
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Le chiavi azionano:
❒il dispositivo di avviamento;
❒la serratura della porta lato guida;
❒il blocco/sblocco dello sportello carburante (per versioni dotate di
tappo con serratura)
❒il commutatore (dove previsto) per la disattivazione dell’air bag
lato passeggero;

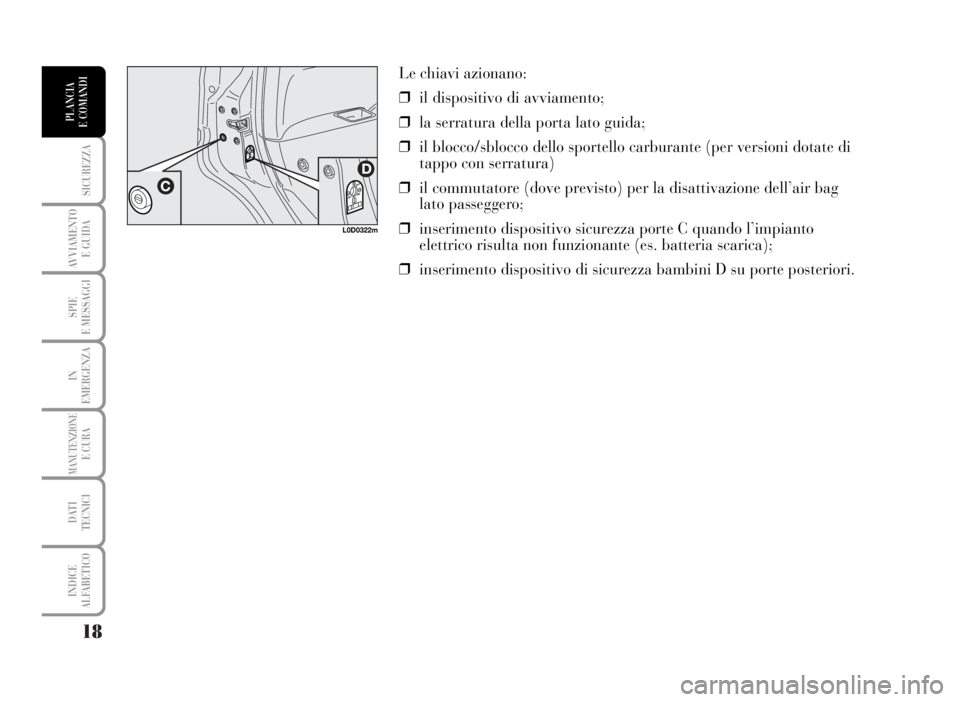

❒inserimento dispositivo sicurezza porte C quando l’impianto
elettrico risulta non funzionante (es. batteria scarica);
❒inserimento dispositivo di sicurezza bambini D su porte posteriori.
L0D0322m

19
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDITipo di chiave
Chiave
meccanica
di riserva
Chiave principale
con telecomando
Lampeggio indicatori
di direzione
(solo con chiave
con telecomando)
Led di deterrenza
La pressione del pulsante Ëconsente l’apertura dello sportello carburante.
Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):
Blocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Á
1 lampeggio
Accensione fissa
per circa 3 secondi
e successivamente
lampeggio di deterrenzaSblocco serratura
portellone
Pressione prolungata
(più di 2 secondi) sul pulsante
R
2 lampeggi
Lampeggio di deterrenza Sblocco serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Ë
2 lampeggi
Spegnimento

20
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0021m
DISPOSITIVO DI AVVIAMENTO

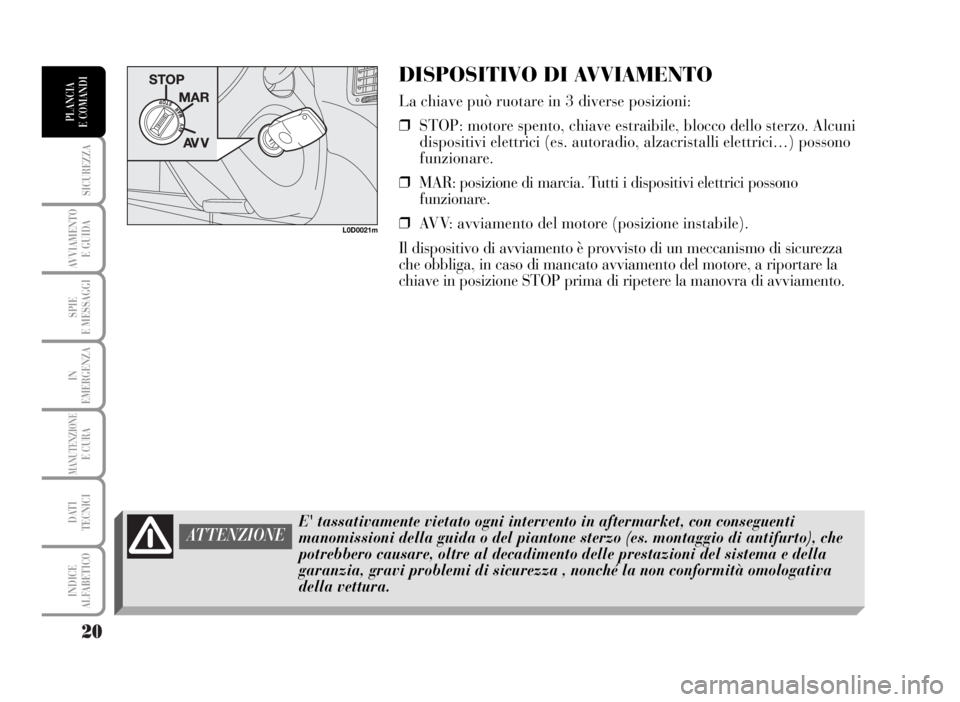

La chiave può ruotare in 3 diverse posizioni:
❒STOP: motore spento, chiave estraibile, blocco dello sterzo. Alcuni
dispositivi elettrici (es. autoradio, alzacristalli elettrici…) possono
funzionare.
❒MAR: posizione di marcia. Tutti i dispositivi elettrici possono
funzionare.
❒AVV: avviamento del motore (posizione instabile).
Il dispositivo di avviamento è provvisto di un meccanismo di sicurezza
che obbliga, in caso di mancato avviamento del motore, a riportare la
chiave in posizione STOP prima di ripetere la manovra di avviamento.
ATTENZIONEE' tassativamente vietato ogni intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza , nonché la non conformità omologativa
della vettura.

21
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

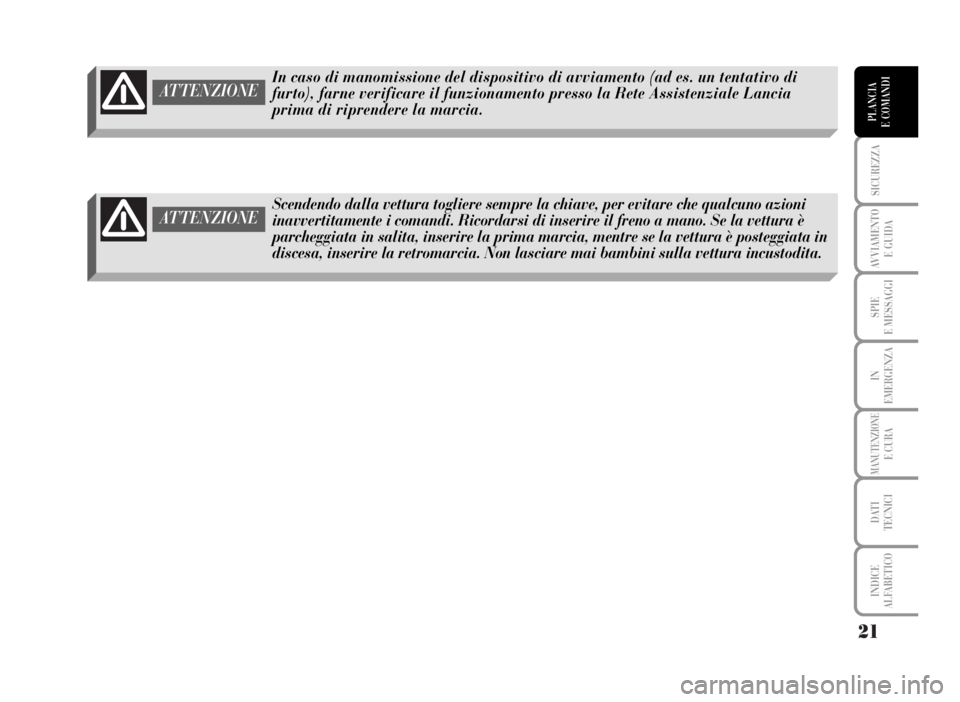

In caso di manomissione del dispositivo di avviamento (ad es. un tentativo di
furto), farne verificare il funzionamento presso la Rete Assistenziale Lancia
prima di riprendere la marcia.ATTENZIONE
ATTENZIONEScendendo dalla vettura togliere sempre la chiave, per evitare che qualcuno azioni
inavvertitamente i comandi. Ricordarsi di inserire il freno a mano. Se la vettura è
parcheggiata in salita, inserire la prima marcia, mentre se la vettura è posteggiata in
discesa, inserire la retromarcia. Non lasciare mai bambini sulla vettura incustodita.

22
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP, estrarre la
chiave e ruotare il volante fino a quando si blocca.
Non estrarre mai la chiave quando la vettura è in movimento. Il volante si
bloccherebbe automaticamente alla prima sterzata. Questo vale sempre, anche nel
caso in cui la vettura sia trainata.
ATTENZIONE
Disinserimento
Muovere leggermente il volante mentre si ruota la chiave
in posizione MAR.

23
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
L0D0009m

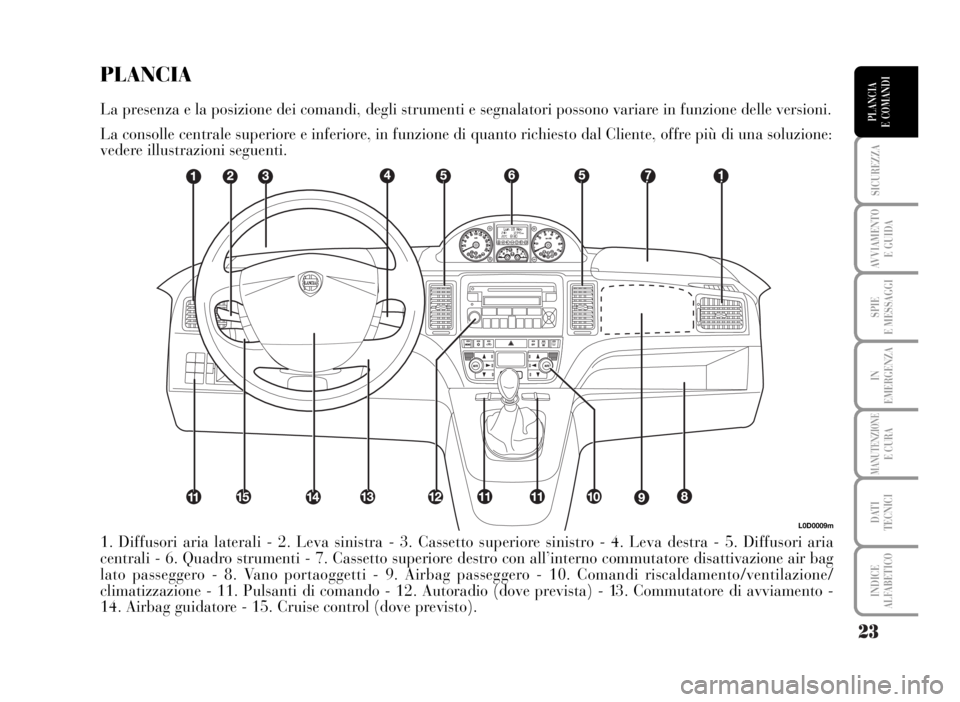

1. Diffusori aria laterali - 2. Leva sinistra - 3. Cassetto superiore sinistro - 4. Leva destra - 5. Diffusori aria
centrali - 6. Quadro strumenti - 7. Cassetto superiore destro con all’interno commutatore disattivazione air bag
lato passeggero - 8. Vano portaoggetti - 9. Airbag passeggero - 10. Comandi riscaldamento/ventilazione/
climatizzazione - 11. Pulsanti di comando - 12. Autoradio (dove prevista) - 13. Commutatore di avviamento -
14. Airbag guidatore - 15. Cruise control (dove previsto).
PLANCIA
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
La consolle centrale superiore e inferiore, in funzione di quanto richiesto dal Cliente, offre più di una soluzione:
vedere illustrazioni seguenti.
