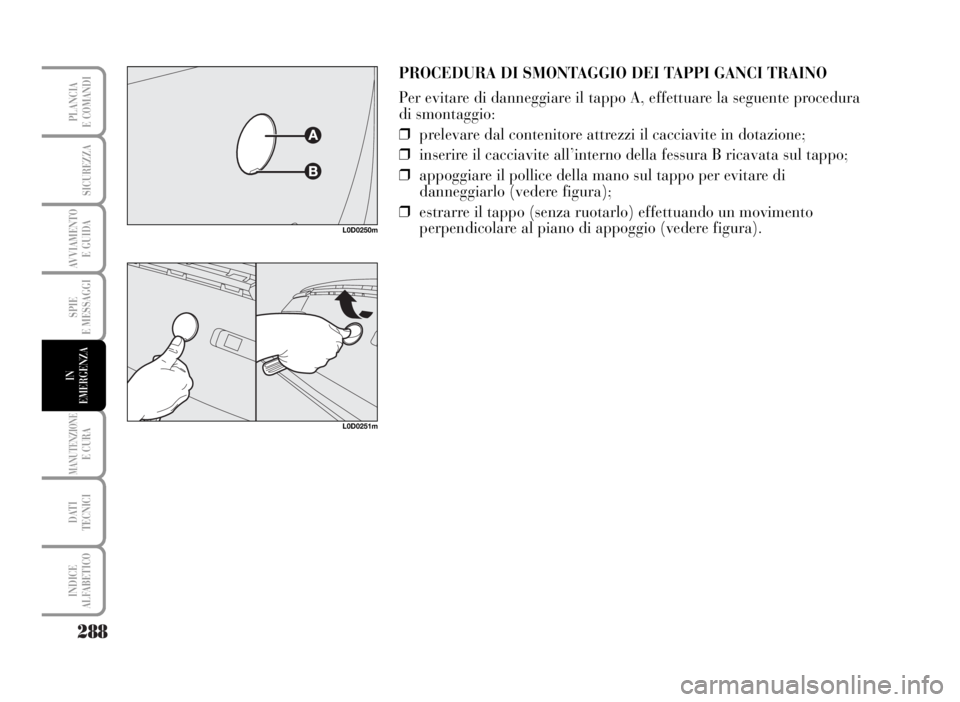

PROCEDURA DI SMONTAGGIO DEI TAPPI GANCI TRAINO
Per evitare di danneggiare il tappo A, effettuare la seguente procedura
di smontaggio:
❒prelevare dal contenitore attrezzi il cacciavite in dotazione;
❒inserire il cacciavite all’interno della fessura B ricavata sul tappo;
❒appoggiare il pollice della mano sul tappo per evitare di
danneggiarlo (vedere figura);
❒estrarre il tappo (senza ruotarlo) effettuando un movimento
perpendicolare al piano di appoggio (vedere figura).
L0D0250m
L0D0251m

289
SPIE
E MESSAGGI
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
ATTENZIONE
ATTENZIONE
Durante il traino della vettura non avviare il motore.
ATTENZIONE
Durante il traino ricordarsi che non avendo
l’ausilio del servofreno e del servosterzo
elettrico per frenare è necessario esercitare
un maggior sforzo sul pedale e per sterzare
è necessario un maggior sforzo sul volante.
Non utilizzare cavi flessibili per effettuare
il traino, evitare gli strappi. Durante le
operazioni di traino verificare che il
fissaggio del giunto alla vettura non
danneggi i componenti a contatto. Nel
trainare la vettura, è obbligatorio rispettare
le specifiche norme di circolazione stradale,
relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada. AGGANCIO DELL’ANELLO DI TRAINO
Procedere come segue:
❒prelevare l’anello di traino B dal proprio supporto;
❒avvitare a fondo l’anello sul perno filettato posteriore od anteriore.
L0D0204m
L0D0205m
Prima di iniziare il traino, ruotare la
chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote.

290
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA ................... 291
PIANO DI MANUTENZIONE PROGRAMMATA ... 292
PIANO DI ISPEZIONE ANNUALE ....................... 294
INTERVENTI AGGIUNTIVI ................................ 294
VERIFICA DEI LIVELLI ..................................... 297
FILTRO DEL GASOLIO (green filter) .................. 304
BATTERIA ........................................................... 305
RUOTE E PNEUMATICI ...................................... 309
TUBAZIONI IN GOMMA ...................................... 311
TERGICRISTALLO/TERGILUNOTTO ................ 311
CARROZZERIA ................................................... 314
INTERNI .............................................................. 317

MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per
garantire alla vettura una lunga vita in condizioni
ottimali.
Per questo Lancia ha predisposto una serie di
controlli e di interventi di manutenzione ogni
20.000 chilometri.
La manutenzione programmata non esaurisce
tuttavia completamente tutte le esigenze della
vettura: anche nel periodo iniziale prima del
tagliando dei 20.000 chilometri e successivamente,
tra un tagliando e l’altro, sono per sempre
necessarie le ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale ripristino del
livello dei liquidi, della pressione dei pneumatici
ecc...
AVVERTENZA I tagliandi di Manutenzione
Programmata sono prescritti dal Costruttore. La
mancata esecuzione degli stessi può comportare la
decadenza della garanzia.Il servizio di Manutenzione Programmata viene
prestato da tutta la Rete Assistenziale Lancia, a
tempi prefissati.
Se durante l’effettuazione di ciascun intervento,
oltre alle operazioni previste, si dovesse presentare
la necessità di ulteriori sostituzioni o riparazioni,
queste potranno venire eseguite solo con l’esplicito
accordo del Cliente.
AVVERTENZA Si consiglia di segnalare subito alla
Rete Assistenziale Lancia eventuali piccole anomalie
di funzionamento, senza attendere l’esecuzione del
prossimo tagliando.
Se la vettura viene usata frequentemente per il
traino di rimorchi, occorre ridurre l’intervallo tra
una manutenzione programmata e l’altra.
291
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA

292
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
PIANO DI MANUTENZIONE PROGRAMMATA
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione
Controllo funzionamento impianto di illuminazione
(fari, indicatori di direzione, emergenza, vano bagagli,
abitacolo, portaoggetti, spie quadro strumenti, ecc.)
Controllo impianto tergi lavacristalli
(regolazione spruzzatori/usura spazzole)
Controllo condizioni e usura pattini freni a disco anteriori
Controllo condizioni e usura guarnizioni freni
a tamburo posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo
sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico, alimentazione carburante, freni), elementi in gomma
(cuffie, manicotti, boccole, ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo tensione ed eventuale regolazione cinghie comando
accessori (esclusi motori dotati di tenditori automatici)
Controllo visivo condizioni cinghie comandi accessori
Controllo, regolazione gioco punterie
(versioni 1.48V(dove prevista) - 1.9 Multijet)
20 40 60 80 100 120 140 160 180
●●●●● ●●●●
●●●●● ●●●●
●●●●● ●●●●
●●●●● ●●●●
●●●
●●●●● ●●●●
●●●●● ●●●●
●
●● ● ●
●● ● ●

293
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
Migliaia di chilometri
Controllo regolazione corsa leva freno a mano
Controllo emissioni allo scarico/fumosità
(versioni 1.3 Multijet e 1.9 Multijet)
Controllo emissioni gas di scarico (versioni a benzina)
Verifica impianto antievaporazione (versioni a benzina)
Sostituzione cartuccia filtro combustibile (“green filter”)
(versioni diesel)
Sostituzione cartuccia filtro aria (versioni a benzina)
Sostituzione cartuccia filtro aria (versioni 1.9 Multijet) (❏)
Ripristino livello liquidi (raffreddamento motore,
freni, lavacristalli, batteria, comando DFN, ecc.)
Controllo condizioni cinghia dentata comando distribuzione (■)
Sostituzione cinghia dentata comando distribuzione (*) (■)
Sostituzione candele accensione (versioni a benzina)
Controllo funzionalità sistemi controllo motore
(mediante presa diagnosi)
Sostituzione olio motore e filtro olio (❏)
Sostituzione filtro olio motore e filtro olio
(versione Multijet con DPF) (**)
Sostituzione liquido freni (oppure ogni 2 anni)
Sostituzione filtro antipolline (o comunque ogni anno)
(*) Oppure ogni 4 anni nel caso la vettura sia utilizzata in una delle seguenti condizioni particolarmente severe:
- uso prolungato con climi freddi/caldi;
- uso cittadino con lunghe percorrenze al minimo;
- uso su strade particolarmente polverose o cosparse di sabbia e/o sale
Oppure ogni 5 anni, indipendentemente dai chilometri percorsi e dalle condizioni di utilizzo della vettura.
(**) L’olio motore ed il filtro vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie e messaggi”) o co-
munque ogni 2 anni.
(
❏) Ogni 30.000 km per versioni 1.3 Multijet senza DPF
(
■) Escluse versioni 1.3 Multijet
20 40 60 80 100 120 140 160 180
●● ● ●
●● ● ●
●● ● ●
●●
●●●
●●●
●●●●● ●●●●
●●●●● ●●●●
●●
●
●● ● ●
●● ● ●
●●●●● ●●●●
(●)(●)(●)(●)(●)(●)(●)(●)(●)
●●●
●●●●● ●●●●

PIANO DI ISPEZIONE ANNUALE
