2007 Lancia Musa Libretto Uso Manutenzione (in Italian)

80
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SPECCHI ESTERNI
La regolazione è elettrica ed è possibile effettuarla solo con chiave di
avviamento in posizione MAR.
Per effettuare la regolazione procedere come segue:
❒mediante l’interruttore B selezionare lo specchio (sinistro o destro)
su cui eseguire la regolazione;
❒regolare lo specchio, agendo nei quattro sensi sull’interruttore C.
Effettuare la regolazione a vettura ferma e freno a mano azionato.
Il dispositivo elettrico di disappannamento degli specchi si attiva
automaticamente azionando il lunotto termico.
Ripiegamento
In caso di necessità (per esempio quando l’ingombro dello specchio
crea difficoltà in un passaggio stretto) è possibile ripiegare gli specchi
spostandoli dalla posizione 1 alla posizione 2.
L0D0058m
L0D0059m
Durante la marcia gli specchi devono sempre essere in posizione 1.
Lo specchio retrovisore esterno lato guida, essendo curvo, altera leggermente la percezione della
distanza.

81
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
IMPIANTO DI RISCALDAMENTO/CLIMATIZZAZIONE

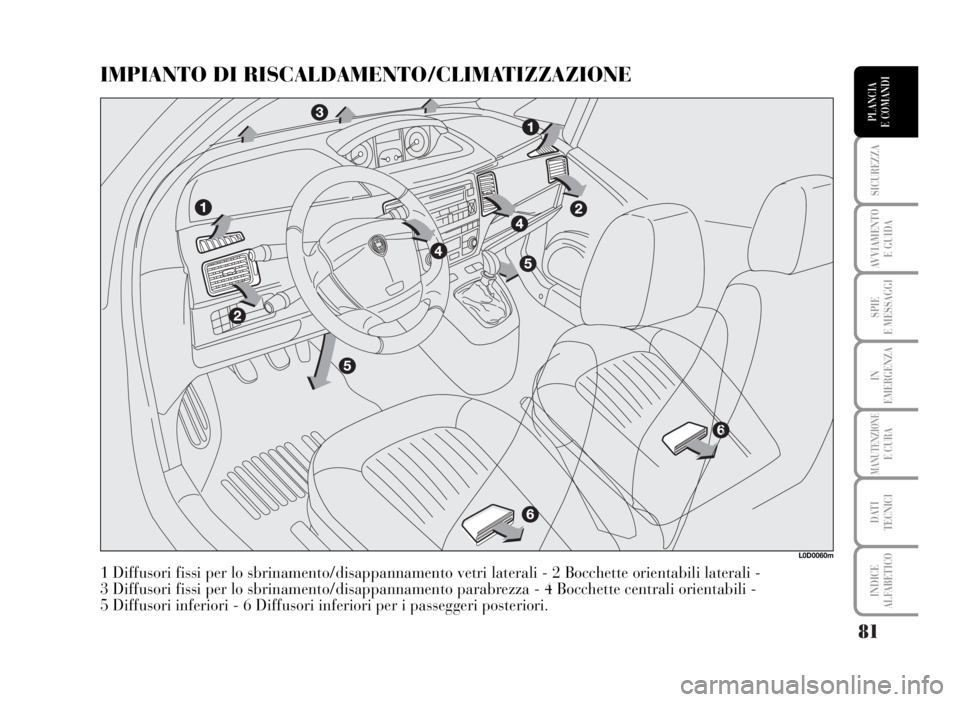

1 Diffusori fissi per lo sbrinamento/disappannamento vetri laterali - 2 Bocchette orientabili laterali -
3 Diffusori fissi per lo sbrinamento/disappannamento parabrezza - 4 Bocchette centrali orientabili -
5 Diffusori inferiori - 6 Diffusori inferiori per i passeggeri posteriori.
L0D0060m

82
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DIFFUSORI CENTRALI E LATERALI

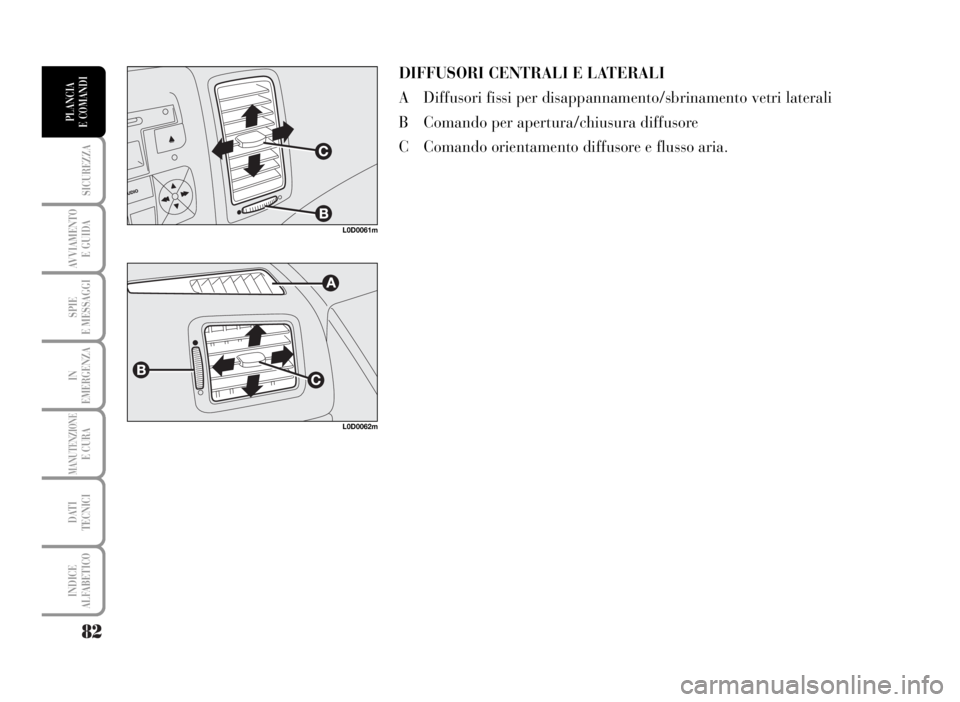

A Diffusori fissi per disappannamento/sbrinamento vetri laterali
B Comando per apertura/chiusura diffusore
C Comando orientamento diffusore e flusso aria.
L0D0061m
L0D0062m

83
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CLIMATIZZATORE MANUALE (dove previsto)
DISTRIBUZIONE ARIA
La ghiera girevole E consente all’aria
immessa all’interno della vettura di
raggiungere tutte le zone dell’abitacolo
secondo 5 possibilità di scelta:
«erogazione aria dai diffusori centrali e
bocchette laterali 2 e 4;
Δconsente di erogare aria dai diffusori
centrali laterali 2 e 4 e verso il basso
5 e 6 (funzione bilevel);
≈consente di erogare aria verso il basso
5 e 6;
ƒconsente di erogare aria verso il basso
5 e 6 e contemporaneamente verso il
parabrezza 3;
-consente il disappannamento e lo
sbrinamento del parabrezza 3 e dei
cristalli laterali anteriori 1.COMANDI
A manopola attivazione ventilatore e regolazione velocità
B ghiera girevole regolazione temperatura aria (miscelazione
aria calda/fredda)
C pulsante inserimento/disinserimento lunotto termico
D pulsante inserimento/disinserimento compressore
climatizzatore;
E ghiera selezione distribuzione aria
F manopola inserimento/disinserimento ricircolo aria interna.
L0D0064m

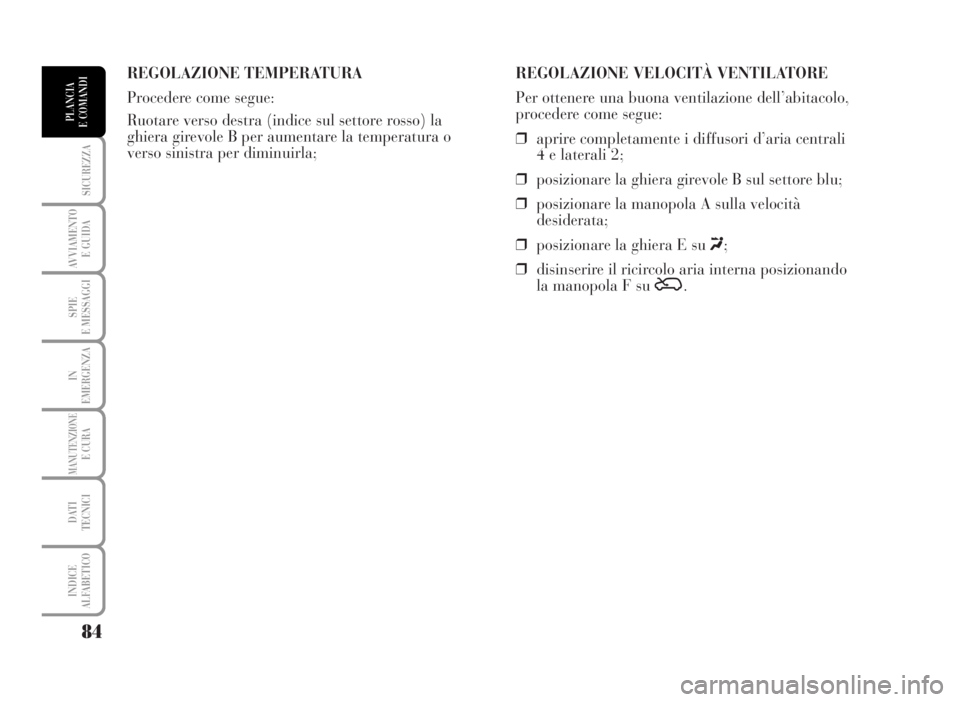

REGOLAZIONE TEMPERATURA
Procedere come segue:
Ruotare verso destra (indice sul settore rosso) la
ghiera girevole B per aumentare la temperatura o
verso sinistra per diminuirla;REGOLAZIONE VELOCITÀ VENTILATORE
Per ottenere una buona ventilazione dell’abitacolo,
procedere come segue:
❒aprire completamente i diffusori d’aria centrali
4 e laterali 2;
❒posizionare la ghiera girevole B sul settore blu;
❒posizionare la manopola A sulla velocità
desiderata;
❒posizionare la ghiera E su «;
❒disinserire il ricircolo aria interna posizionando
la manopola F su Ú.
84
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

ATTIVAZIONE RICIRCOLO ARIA INTERNA
Posizionare la manopola F su ….
È consigliabile inserire il ricircolo aria interna
durante le soste in colonna od in galleria per evitare
l’immissione di aria esterna inquinata. Evitare di
utilizzare in modo prolungato tale funzione,
specialmente con più persone a bordo vettura, in
modo da prevenire la possibilità di appannamento
dei cristalli.
AVVERTENZA Il ricircolo aria interna consente, in
base alla modalità di funzionamento selezionata
(“riscaldamento” o “raffreddamento”), un più
rapido raggiungimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è sconsigliato
in caso di giornate piovose/fredde per evitare la
possibilità di appannamento dei cristalli.
85
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
RISCALDAMENTO RAPIDO
Procedere come segue:
❒chiudere tutti i diffusori sulla plancia
portastrumenti;
❒ruotare la ghiera girevole B sul settore rosso;
❒ruotare la manopola A su 4 -;
❒ruotare la ghiera girevole E su ≈.

86
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISAPPANNAMENTO/SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI (PARABREZZA E
CRISTALLI LATERALI)
Procedere come segue:
❒ruotare la ghiera girevole B sul settore rosso;
❒ruotare la manopola A su 4 -;
❒ruotare la ghiera girevole E su -;
❒disinserire il ricircolo aria interna posizionando
la manopola F su Ú.
A disappannamento/sbrinamento avvenuto agire sui
comandi di normale utilizzo per ripristinare le
condizioni di comfort desiderate.
Antiappannamento cristalli
In casi di forte umidità esterna e/o di pioggia e/o di
forti differenze di temperatura tra interno ed
esterno abitacolo, si consiglia di effettuare la
seguente manovra preventiva di antiappannamento
dei cristalli:
❒disinserire il ricircolo aria interna posizionando
la manopola F su Ú;
❒ruotare la ghiera girevole B sul settore rosso;
❒ruotare la manopola A su 2;
❒ruotare la ghiera girevole E su -con possibilità
di passaggio in posizione ƒnel caso non si noti
appannamento dei cristalli. AVVERTENZA Il climatizzatore è molto utile per
accelerare il disappannamento dei cristalli: è
pertanto sufficiente effettuare la manovra di
disappannamento come precedentemente descritto
ed attivare l’impianto premendo il pulsante D.
DISAPPANNAMENTO/SBRINAMENTO
LUNOTTO TERMICO E SPECCHI
RETROVISORI ESTERNI ELETTRICI
(dove previsto)
Premere il pulsante C per attivare questa funzione:
l’avvenuto inserimento della funzione è evidenziato
dall’accensione del led sul pulsante stesso.
La funzione è temporizzata e viene disattivata
automaticamente dal sistema dopo il tempo
predeterminato. Per escludere anticipatamente la
funzione, premere nuovamente il pulsante C.
AVVERTENZA Non applicare adesivi sulla parte
interna del cristallo posteriore in corrispondenza dei
filamenti del lunotto termico per evitare di
danneggiarlo.

87
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CLIMATIZZAZIONE
(raffreddamento e deumidificazione)
Procedere come segue:
❒ruotare la ghiera girevole B sul settore blu per
selezionare la temperatura;
❒ruotare la manopola A sulla velocità desiderata;
❒posizionare la ghiera E su «;
❒posizionare la manopola F su ….
❒premere il pulsante D
√(accensione del led sul
pulsante stesso).
Regolazione raffreddamento
Procedere come segue:
❒disinserire il ricircolo aria interna posizionando
la manopola F su Ú;
❒ruotare la ghiera girevole B in senso orario per
aumentare la temperatura;
❒ruotare la manopola A in senso antiorario per
diminuire la velocità del ventilatore.MANUTENZIONE DELL’IMPIANTO
Durante la stagione invernale l’impianto di
climatizzazione deve essere messo in funzione
almeno una volta al mese per circa 10 minuti.
Prima della stagione estiva far verificare l’efficienza
dell’impianto presso la Rete Assistenziale Lancia.
