2007 Lancia Musa Libretto Uso Manutenzione (in Italian)

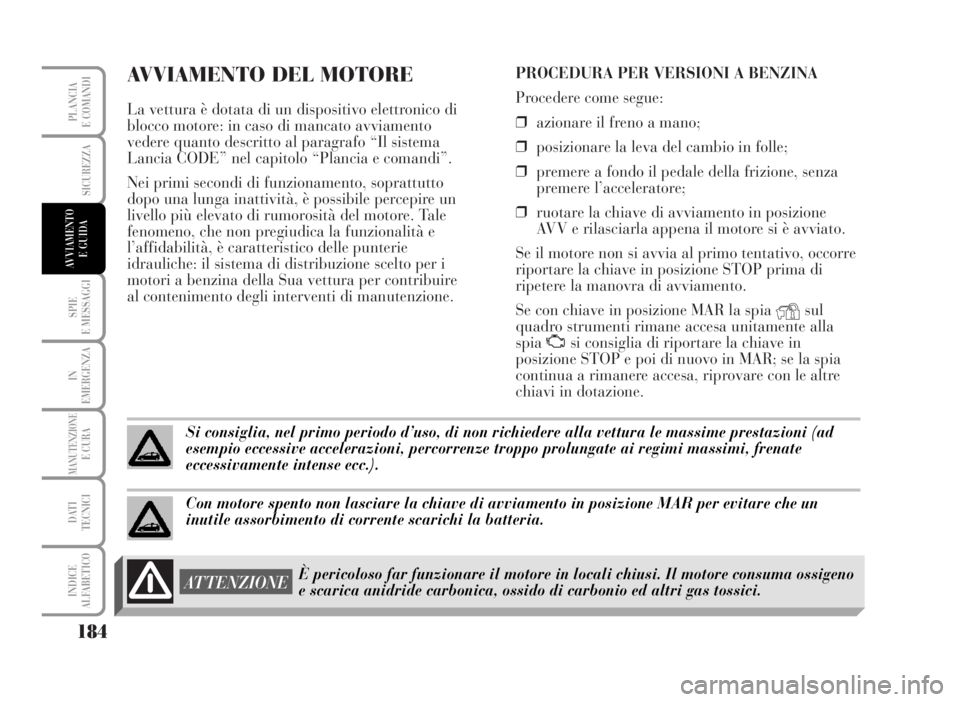

AVVIAMENTO DEL MOTORE
La vettura è dotata di un dispositivo elettronico di
blocco motore: in caso di mancato avviamento
vedere quanto descritto al paragrafo “Il sistema
Lancia CODE” nel capitolo “Plancia e comandi”.
Nei primi secondi di funzionamento, soprattutto
dopo una lunga inattività, è possibile percepire un
livello più elevato di rumorosità del motore. Tale
fenomeno, che non pregiudica la funzionalità e
l’affidabilità, è caratteristico delle punterie
idrauliche: il sistema di distribuzione scelto per i
motori a benzina della Sua vettura per contribuire
al contenimento degli interventi di manutenzione.PROCEDURA PER VERSIONI A BENZINA
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒premere a fondo il pedale della frizione, senza
premere l’acceleratore;
❒ruotare la chiave di avviamento in posizione
AVV e rilasciarla appena il motore si è avviato.
Se il motore non si avvia al primo tentativo, occorre
riportare la chiave in posizione STOP prima di
ripetere la manovra di avviamento.
Se con chiave in posizione MAR la spia
Ysul
quadro strumenti rimane accesa unitamente alla
spiaUsi consiglia di riportare la chiave in
posizione STOP e poi di nuovo in MAR; se la spia
continua a rimanere accesa, riprovare con le altre
chiavi in dotazione.
184
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Si consiglia, nel primo periodo d’uso, di non richiedere alla vettura le massime prestazioni (ad
esempio eccessive accelerazioni, percorrenze troppo prolungate ai regimi massimi, frenate
eccessivamente intense ecc.).
Con motore spento non lasciare la chiave di avviamento in posizione MAR per evitare che un
inutile assorbimento di corrente scarichi la batteria.
ATTENZIONEÈ pericoloso far funzionare il motore in locali chiusi. Il motore consuma ossigeno
e scarica anidride carbonica, ossido di carbonio ed altri gas tossici.

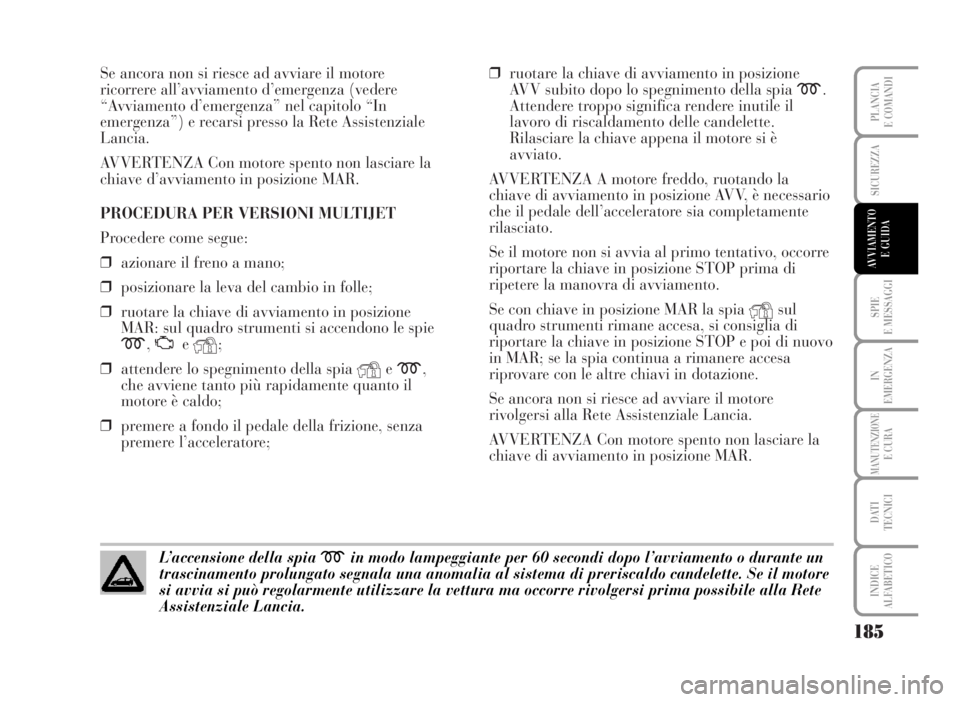

Se ancora non si riesce ad avviare il motore
ricorrere all’avviamento d’emergenza (vedere
“Avviamento d’emergenza” nel capitolo “In
emergenza”) e recarsi presso la Rete Assistenziale
Lancia.
AVVERTENZA Con motore spento non lasciare la
chiave d’avviamento in posizione MAR.
PROCEDURA PER VERSIONI MULTIJET
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒ruotare la chiave di avviamento in posizione
MAR: sul quadro strumenti si accendono le spie
m,UeY;
❒attendere lo spegnimento della spia
Yem,
che avviene tanto più rapidamente quanto il
motore è caldo;
❒premere a fondo il pedale della frizione, senza
premere l’acceleratore;❒ruotare la chiave di avviamento in posizione
AVV subito dopo lo spegnimento della spia
m.
Attendere troppo significa rendere inutile il
lavoro di riscaldamento delle candelette.
Rilasciare la chiave appena il motore si è
avviato.
AVVERTENZA A motore freddo, ruotando la
chiave di avviamento in posizione AVV, è necessario
che il pedale dell’acceleratore sia completamente
rilasciato.
Se il motore non si avvia al primo tentativo, occorre
riportare la chiave in posizione STOP prima di
ripetere la manovra di avviamento.
Se con chiave in posizione MAR la spia
Ysul
quadro strumenti rimane accesa, si consiglia di
riportare la chiave in posizione STOP e poi di nuovo
in MAR; se la spia continua a rimanere accesa
riprovare con le altre chiavi in dotazione.
Se ancora non si riesce ad avviare il motore
rivolgersi alla Rete Assistenziale Lancia.
AVVERTENZA Con motore spento non lasciare la
chiave di avviamento in posizione MAR.
185
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
L’accensione della spia min modo lampeggiante per 60 secondi dopo l’avviamento o durante un
trascinamento prolungato segnala una anomalia al sistema di preriscaldo candelette. Se il motore
si avvia si può regolarmente utilizzare la vettura ma occorre rivolgersi prima possibile alla Rete
Assistenziale Lancia.

RISCALDAMENTO DEL MOTORE APPENA
AVVIATO (benzina e Multijet)
Procedere come segue:
❒mettersi in marcia lentamente, facendo girare il
motore a medio regime, senza colpi di
acceleratore;
❒evitare di richiedere fin dai primi chilometri il
massimo delle prestazioni. Si consiglia di
attendere fino a quando la lancetta
dell’indicatore del termometro del liquido di
raffreddamento motore inizia a muoversi.
AVVIAMENTO D’EMERGENZA
Se la spia
Ysul quadro strumenti rimane accesa a
luce fissa, si può eseguire l’avviamento di
emergenza utilizzando il codice riportato sulla
CODE card (vedere quanto descritto al capitolo “In
emergenza”).SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave di
avviamento in posizione STOP.
AVVERTENZA Dopo un percorso faticoso, meglio
lasciar “prendere fiato” al motore prima di
spegnerlo, facendolo girare al minimo, per
permettere che la temperatura all’interno del vano
motore si abbassi.
186
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Evitare assolutamente l’avviamento mediante spinta, traino oppure sfruttando le discese. Queste
manovre potrebbero causare l’afflusso di carburante nella marmitta catalitica e danneggiarla
irrimediabilmente.
Il “colpo d’acceleratore” prima di spegnere il motore non serve a nulla, provoca un consumo
inutile di carburante e, specialmente per motori con turbocompressore, è dannoso.
Fino a quando il motore non è avviato il servofreno ed il servosterzo elettrico non
sono attivati, quindi è necessario esercitare uno sforzo sia sul pedale del freno,
sia sul volante, di gran lunga superiore all’usuale.
ATTENZIONE

187
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il freno a mano;
❒su pendenza inserire la marcia (la 1a in salita o la retromarcia in
discesa) e lasciare le ruote sterzate.
Se la vettura è posteggiata in forte pendenza si consiglia anche di
bloccare le ruote con un cuneo od un sasso. E’ buona norma evitare
soste prolungate con una ruota sul marciapiede oppure sterzata
contro un gradino. Non lasciare la chiave di avviamento in posizione
MAR per evitare di scaricare la batteria, inoltre scendendo dalla
vettura, estrarre sempre la chiave.
FRENO A MANO
La leva del freno a mano è posta tra i sedili anteriori.
Per azionare il freno a mano, tirare la leva verso l’alto, fino a garantire il bloccaggio della vettura.
Sono normalmente sufficienti quattro o cinque scatti su terreno piano, mentre ne possono essere necessari nove
o dieci su forte pendenza e con vettura carica.
AVVERTENZA Se così non fosse, rivolgersi alla Rete Assistenziale Lancia per eseguire la regolazione.
Con freno a mano inserito e chiave d’avviamento in posizione MAR, sul quadro strumenti si accende la spia x.
Per disinserire il freno a mano procedere come segue:
❒sollevare leggermente la leva e premere il pulsante di sblocco A;
❒tenere premuto il pulsante A e abbassare la leva; la spia xsul quadro strumenti si spegne.
Per evitare movimenti accidentali della vettura eseguire la manovra con il pedale del freno premuto.
AVVERTENZA Qualora si osservi che la leva del freno a mano tenda ad avvicinarsi al relativo fondo corsa
(scanalatura sul tunnel centrale) rivolgersi alla Rete Assistenziale Lancia per la corretta registrazione del freno a mano.
SICUREZZA
AVVIAMENTO
E GUIDA
ATTENZIONENon lasciare mai bambini da soli sulla vettura incustodita; allontanandosi dalla
vettura estrarre sempre le chiavi dal dispositivo di avviamento e portarle con sé.
L0D0149m

188
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
USO DEL CAMBIO MECCANICO
Per inserire le marce, premere a fondo il pedale della frizione e
mettere la leva del cambio nella posizione desiderata (lo schema per
l’inserimento delle marce è riportato sull’impugnatura della leva).
AVVERTENZA La retromarcia può essere inserita solo a vettura
completamente ferma. A motore in moto, prima di innestare la
retromarcia, attendere almeno 2 secondi con pedale della frizione
premuto a fondo, per evitare di danneggiare gli ingranaggi e grattare.
Per innestare la 6ª marcia (dove prevista) azionare la leva esercitando
una pressione verso destra per evitare di inserire erroneamente la 4ª
marcia. Analoga azione per il passaggio dalla 6ª alla 5ª marcia.
Per inserire la retromarcia (R) dalla posizione di folle occorre
sollevare il collarino scorrevole (A) sotto il pomello e
contemporaneamente spostare la leva verso destra e poi indietro (solo
per versioni benzina).
Per le versioni Multijet spostare semplicemente la leva verso destra e
poi indietro.
SICUREZZA
AVVIAMENTO
E GUIDA
L0D0150m
Per cambiare correttamente le marce, occorre premere a fondo il pedale della frizione.
Quindi, il pavimento sotto la pedaliera non deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben distesi e non interferiscano con i pedali.
ATTENZIONE
Non guidare con la mano appoggiata alla leva del cambio, perché lo sforzo esercitato, anche se
leggero, a lungo andare può usurare elementi interni al cambio.
L0D0360m

189
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
USO DEL CAMBIO DUAL FUNCTION SYSTEM
(dove previsto)
La vettura può essere equipaggiata con cambio meccanico a controllo
elettronico denominato “Dual FuNction System” che consente due
logiche di funzionamento: MANUAL e AUTO. Il cambio è costituito
da una trasmissione meccanica tradizionale, alla quale è stato
aggiunto un dispositivo elettroidraulico a controllo elettronico che
gestisce automaticamente la frizione e l’inserimento delle marce.
PRONTI A PARTIRE
Logica manuale
❒Premere il pedale del freno
❒Avviare il motore
❒Spingere la leva A del cambio verso + (UP) per inserire la prima
marcia oppure in R per inserire la retromarcia
❒Rilasciare il pedale del freno e premere il pedale dell’acceleratore
❒In condizione di marcia, spingere la leva A del cambio verso + (UP)
per inserire la marcia superiore oppure verso – (DOWN) per
inserire quella inferiore.
Logica automatica
❒ Premere il pedale del freno
❒Avviare il motore
❒Spingere la leva A del cambio in A/M per inserire la logica
automatica oppure in R per inserire la retromarcia
❒Rilasciare il pedale del freno e premere il pedale dell’acceleratore.
SICUREZZA
AVVIAMENTO
E GUIDA
L0D0332m
L0D0333m

190
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
MODALITÀ DI FUNZIONAMENTO
Il cambio può funzionare secondo due logiche operative:
❒la prima di tipo manuale (MANUAL), nella quale il guidatore
decide direttamente quando effettuare il cambio marce;
❒la seconda completamente automatica (AUTO), nella quale il
sistema decide quando effettuare il cambio marce. Con questa
logica è possibile utilizzare la funzione ECO (Economy) che
consente di contenere i consumi. Per inserire tale funzione premere
il pulsante E situato sulla mostrina del cambio.
La selezione della marcia e della logica di funzionamento (MANUAL
oppure AUTO) viene effettuata agendo sulla leva A di comando posta
sul mobiletto centrale (vedere figura).
SICUREZZA
AVVIAMENTO
E GUIDA
L0D0332m
L0D0334m

191
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
LEVA DI COMANDO
La leva di comando A, ubicata su plancia, è di tipo flottante
“multistabile”, ossia può assumere tre posizioni stabili e tre instabili.
Le tre posizioni stabili sono quelle corrispondenti alla folle N, alla
retromarcia R e alla posizione centrale situata tra le posizioni instabili
UP (+) e DOWN (–) (vedere figura).
Le posizioni instabili, ossia quelle che vengono abbandonate dalla
leva non appena questa viene rilasciata, sono invece la posizione di
richiesta marcia superiore UP (+), posizione richiesta marcia inferiore
DOWN (–) e la posizione di richiesta modalità di funzionamento
automatica A/M.
SICUREZZA
AVVIAMENTO
E GUIDA
L0D0332m
