2007 Lancia Musa Libretto Uso Manutenzione (in Italian)

FILTRO DEL GASOLIO
(“green filter”)
SCARICO DELL’ACQUA DI CONDENSA
(versioni Multijet)
AVVERTENZA La presenza di acqua nel circuito di
alimentazione, può arrecare gravi danni a tutto il
sistema d’iniezione e causare irregolarità nelfunzionamento del motore. Nel caso la spia
csi
accenda sul quadrante o su alcune versioni venga
visualizzato un messaggio di avvertimento dal
display multifunzionale, rivolgersi al più presto alla
Rete Assistenziale Lancia per l’operazione di
spurgo.
304
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
ATTENZIONE
La presenza di acqua nel circuito di alimentazione, può arrecare gravi danni al
sistema d’iniezione e causare irregolarità nel funzionamento del motore. Nel caso
la spia
csi accenda sul quadrante o, su alcune versioni venga visualizzato un
messaggio di avvertimento dal display multifunzionale riconfigurabile, rivolgersi
il più presto possibile presso la Rete Assistenziale Lancia per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un
rifornimento, è possibile che sia stata introdotta acqua nel serbatoio: in tal caso
spegnere immediatamente il motore e contattare la Rete Assistenziale Lancia.

BATTERIA
La batteria della vettura è del tipo a “Ridotta manutenzione”: in
normali condizioni d’uso non richiede rabbocchi dell’elettrolito con
acqua distillata.
CONTROLLO DELLO STATO DI CARICA
Deve essere effettuato avvalendosi dell’indicatore ottico (dove
previsto) presente sulla batteria, visibile attraverso l’asola di
ispezione, ed agendo in relazione alla colorazione che l’indicatore può
assumere.
Fare riferimento alla seguente tabella od alla targhetta (vedere figura)
ubicata sulla batteria stessa.
305
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
L0D0215m
Colorazione bianco brillante
Colorazione scura senza
area verde al centro
Colorazione scura con
area verde al centroRabbocco elettrolito
Stato di carica insufficiente
Livello elettrolito e stato di carica
sufficientiRivolgersi alla Rete Assistenziale Lancia
Ricaricare la batteria (si consiglia di
rivolgersi alla Rete Assistenziale Lancia)
Nessuna azione
ATTENZIONE
Il liquido contenuto nella batteria è velenoso e corrosivo. Evitarne il contatto con
la pelle o gli occhi. Non avvicinarsi alla batteria con fiamme libere o possibili
fonti di scintille: pericolo di scoppio e incendio.
ATTENZIONE
Il funzionamento con il livello del liquido troppo basso, danneggia
irreparabilmente la batteria e può giungere a provocarne l’esplosione.

Nel caso in cui la batteria sia priva del dispositivo di
controllo dello stato di carica e del livello elettrolito
(idrometro ottico) le relative operazioni di controllo
vanno eseguite esclusivamente da personale
specializzato.
Per verificare lo stato di carica aprire l’apposito
sportello svitando le due viti di fissaggio. Una volta
verificato lo stato di carica chiudere accuratamente
il coperchio evitando pizzicamenti e corto circuiti.SOSTITUZIONE DELLA BATTERIA
In caso di necessità occorre sostituire la batteria con
un’altra originale avente le medesime
caratteristiche.
Nel caso di sostituzione con batteria avente
caratteristiche diverse, decadono le scadenze
manutentive previste nel “Piano di manutenzione
programmata”. Per la manutenzione della batteria
occorre quindi attenersi alle indicazioni fornite dal
Costruttore della batteria stessa.
306
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
ATTENZIONE
Se la vettura deve restare ferma per lungo tempo in condizioni di freddo intenso,
smontare la batteria e trasportarla in luogo riscaldato, altrimenti si corre il
rischio che congeli.
ATTENZIONE
Quando si deve operare sulla batteria o nelle vicinanze, proteggere sempre gli
occhi con appositi occhiali. Le batterie contengono sostanze molto pericolose per l’ambiente. Per la sostituzione della batteria,
consigliamo di rivolgersi alla Rete Assistenziale Lancia, che è attrezzata per lo smaltimento nel
rispetto della natura e delle norme di legge.
Un montaggio scorretto di accessori elettrici ed elettronici può causare gravi danni alla vettura.
Se dopo l’acquisto della vettura si desidera installare degli accessori (antifurto, radiotelefono,
ecc...) rivolgersi alla Rete Assistenziale Lancia, che saprà suggerire i dispositivi più idonei e
consigliare sulla necessità di utilizzare una batteria con capacità maggiorata.

CONSIGLI UTILI PER PROLUNGARE
LA DURATA DELLA BATTERIA
Per evitare di scaricare rapidamente la batteria e
per preservarne la funzionalità nel tempo, seguire
scrupolosamente le seguenti indicazioni:
❒parcheggiando la vettura, assicurarsi che porte,
cofani e sportelli siano ben chiusi per evitare che
rimangano accese, all’interno dell’abitacolo,
delle plafoniere;
❒spegnere le luci delle plafoniere interne: in ogni
caso la vettura é provvista di un sistema di
spegnimento automatico delle luci interne;
❒a motore spento, non tenere dispositivi accesi per
lungo tempo (ad es. autoradio, luci di
emergenza, ecc.);
❒prima di qualsiasi intervento sull’impianto
elettrico, staccare il cavo del polo negativo della
batteria;
❒serrare a fondo i morsetti della batteria.AVVERTENZA La batteria mantenuta per lungo
tempo in stato di carica inferiore al 50% (idrometro
ottico con colorazione scura senza area verde al
centro) si danneggia per solfatazione, riducendo la
capacità e l’attitudine all’avviamento ed è inoltre
maggiormente soggetta alla possibilità di
congelamento (può già verificarsi a –10°C).
In caso di sosta prolungata, fare riferimento al
paragrafo “Lunga inattività della vettura” nel
capitolo “Avviamento e guida”.
Qualora, dopo l’acquisto della vettura, si
desiderasse installare a bordo degli accessori
elettrici che necessitano di alimentazione elettrica
permanente (allarme, vivavoce, ecc.) oppure
accessori comunque gravanti sul bilancio elettrico,
rivolgersi presso la Rete Assistenziale Lancia, il cui
personale qualificato, oltre a suggerire i dispositivi
più idonei appartenenti alla Lineaccessori Lancia,
ne valuterà l’assorbimento elettrico complessivo,
verificando se l’impianto elettrico della vettura è in
grado di sostenere il carico richiesto, o se, invece sia
necessario integrarlo con una batteria maggiorata.
307
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA

Infatti, siccome alcuni di questi dispositivi
continuano ad assorbire energia elettrica anche a
motore spento, scaricano gradualmente la batteria.L’assorbimento complessivo di tutti gli utilizzatori
(di serie e di seconda installazione) deve essere
inferiore a 0,6 mA x Ah (della batteria), come
esplicitato nella tabella seguente:
308
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
Batteria da Massimo assorbimento a vuoto ammesso
40 Ah 24 mA
44 Ah 27 mA
50 Ah 30 mA

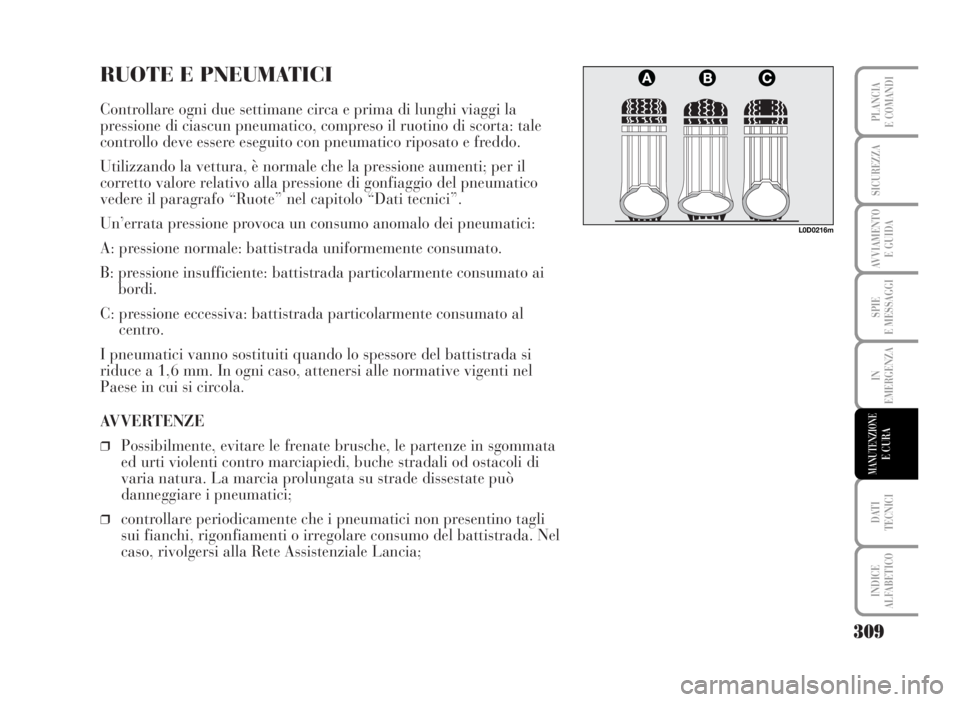

RUOTE E PNEUMATICI
Controllare ogni due settimane circa e prima di lunghi viaggi la
pressione di ciascun pneumatico, compreso il ruotino di scorta: tale
controllo deve essere eseguito con pneumatico riposato e freddo.
Utilizzando la vettura, è normale che la pressione aumenti; per il
corretto valore relativo alla pressione di gonfiaggio del pneumatico
vedere il paragrafo “Ruote” nel capitolo “Dati tecnici”.
Un’errata pressione provoca un consumo anomalo dei pneumatici:
A: pressione normale: battistrada uniformemente consumato.
B: pressione insufficiente: battistrada particolarmente consumato ai
bordi.
C: pressione eccessiva: battistrada particolarmente consumato al
centro.
I pneumatici vanno sostituiti quando lo spessore del battistrada si
riduce a 1,6 mm. In ogni caso, attenersi alle normative vigenti nel
Paese in cui si circola.
AVVERTENZE
❒Possibilmente, evitare le frenate brusche, le partenze in sgommata
ed urti violenti contro marciapiedi, buche stradali od ostacoli di
varia natura. La marcia prolungata su strade dissestate può
danneggiare i pneumatici;
❒controllare periodicamente che i pneumatici non presentino tagli
sui fianchi, rigonfiamenti o irregolare consumo del battistrada. Nel
caso, rivolgersi alla Rete Assistenziale Lancia;
309
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
L0D0216m

❒evitare di viaggiare in condizioni di sovraccarico:
si possono causare seri danni a ruote e
pneumatici;
❒se si fora un pneumatico, fermarsi
immediatamente e sostituirlo, per evitare di
danneggiare il pneumatico stesso, il cerchio, le
sospensioni e lo sterzo;
❒il pneumatico invecchia anche se usato poco.
Screpolature nella gomma del battistrada e dei
fianchi sono un segnale di invecchiamento. Se i
pneumatici sono montati da più di 6 anni, è
necessario farli controllare da personale
specializzato. Ricordarsi anche di controllare con
particolare cura il ruotino di scorta;
❒in caso di sostituzione, montare sempre
pneumatici nuovi, evitando quelli di provenienza
dubbia;
❒sostituendo un pneumatico, è opportuno
sostituire anche la valvola di gonfiaggio;
❒per consentire un consumo uniforme tra i
pneumatici anteriori e quelli posteriori, si
consiglia lo scambio dei pneumatici ogni 10-15
mila chilometri, mantenendoli dallo stesso lato
vettura per non invertire il senso di rotazione.
310
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
ATTENZIONE
Non effettuare trattamenti di riverniciatura dei cerchi ruote in lega che richiedono
utilizzo di temperature superiori a 150°C. Le caratteristiche meccaniche delle
ruote potrebbero essere compromesse.
ATTENZIONE
Una pressione troppo bassa provoca il surriscaldamento del pneumatico con
possibilità di gravi danni al pneumatico stesso.
ATTENZIONERicordate che la tenuta di strada della vettura dipende anche dalla corretta
pressione di gonfiaggio dei pneumatici.
ATTENZIONENon effettuate lo scambio in croce dei pneumatici, spostandoli dal lato destro
della vettura a quello sinistro e viceversa.

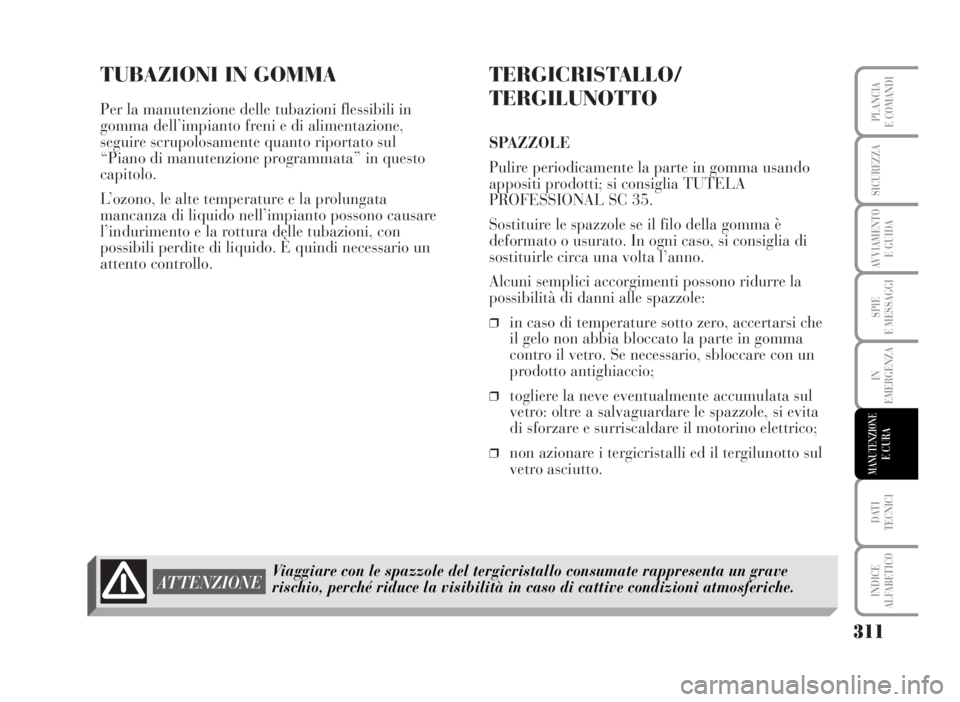

TUBAZIONI IN GOMMA
Per la manutenzione delle tubazioni flessibili in
gomma dell’impianto freni e di alimentazione,
seguire scrupolosamente quanto riportato sul
“Piano di manutenzione programmata” in questo
capitolo.
L’ozono, le alte temperature e la prolungata
mancanza di liquido nell’impianto possono causare
l’indurimento e la rottura delle tubazioni, con
possibili perdite di liquido. È quindi necessario un
attento controllo.
TERGICRISTALLO/
TERGILUNOTTO
SPAZZOLE
Pulire periodicamente la parte in gomma usando
appositi prodotti; si consiglia TUTELA
PROFESSIONAL SC 35.
Sostituire le spazzole se il filo della gomma è
deformato o usurato. In ogni caso, si consiglia di
sostituirle circa una volta l’anno.
Alcuni semplici accorgimenti possono ridurre la
possibilità di danni alle spazzole:
❒in caso di temperature sotto zero, accertarsi che
il gelo non abbia bloccato la parte in gomma
contro il vetro. Se necessario, sbloccare con un
prodotto antighiaccio;
❒togliere la neve eventualmente accumulata sul
vetro: oltre a salvaguardare le spazzole, si evita
di sforzare e surriscaldare il motorino elettrico;
❒non azionare i tergicristalli ed il tergilunotto sul
vetro asciutto.
311
SPIE
E MESSAGGI
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONEE CURA
ATTENZIONEViaggiare con le spazzole del tergicristallo consumate rappresenta un grave
rischio, perché riduce la visibilità in caso di cattive condizioni atmosferiche.
