1EIGENSCHAFTEN DES HYUNDAI
46
!stattfinden.

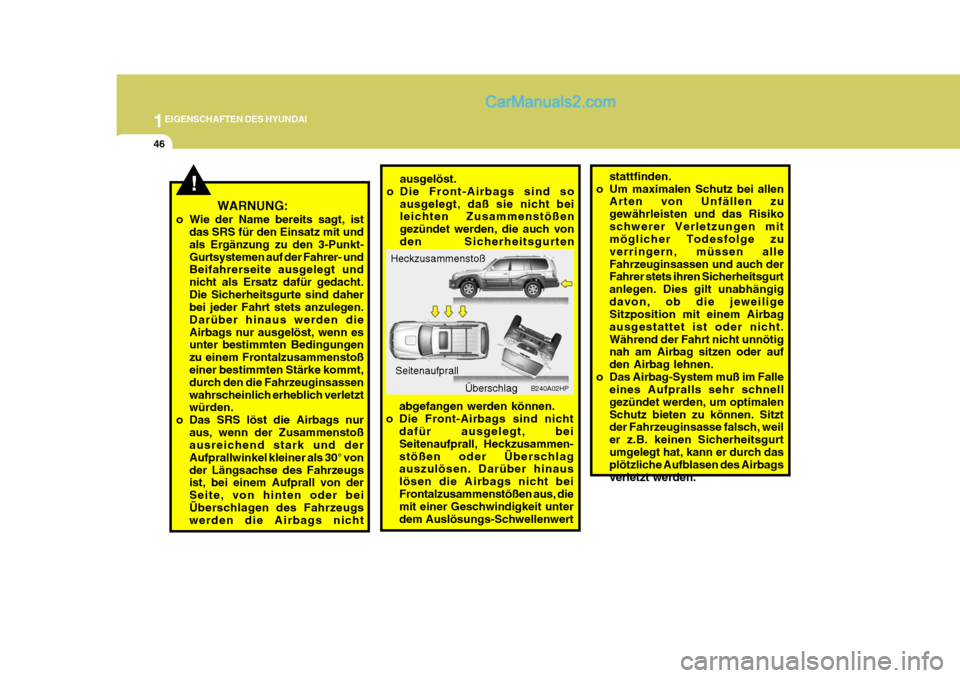

o Um maximalen Schutz bei allen Arten von Unfällen zu gewährleisten und das Risikoschwerer Verletzungen mit möglicher Todesfolge zu verringern, müssen alleFahrzeuginsassen und auch der Fahrer stets ihren Sicherheitsgurt anlegen. Dies gilt unabhängigdavon, ob die jeweilige Sitzposition mit einem Airbag ausgestattet ist oder nicht.Während der Fahrt nicht unnötig nah am Airbag sitzen oder auf den Airbag lehnen.
o Das Airbag-System muß im Falle eines Aufpralls sehr schnellgezündet werden, um optimalenSchutz bieten zu können. Sitzt der Fahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurtumgelegt hat, kann er durch das plötzliche Aufblasen des Airbags verletzt werden.
ausgelöst.
o Die Front-Airbags sind so ausgelegt, daß sie nicht bei leichten Zusammenstößen gezündet werden, die auch vonden Sicherheitsgurten
Heckzusammenstoß
B240A02HP
Seitenaufprall
Überschlag
abgefangen werden können.
o Die Front-Airbags sind nicht dafür ausgelegt, beiSeitenaufprall, Heckzusammen-stößen oder Überschlag auszulösen. Darüber hinaus lösen die Airbags nicht beiFrontalzusammenstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwert
WARNUNG:
o Wie der Name bereits sagt, ist das SRS für den Einsatz mit undals Ergänzung zu den 3-Punkt-Gurtsystemen auf der Fahrer- und Beifahrerseite ausgelegt und nicht als Ersatz dafür gedacht.Die Sicherheitsgurte sind daher bei jeder Fahrt stets anzulegen. Darüber hinaus werden dieAirbags nur ausgelöst, wenn es unter bestimmten Bedingungen zu einem Frontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeuginsassenwahrscheinlich erheblich verletzt würden.
o Das SRS löst die Airbags nur aus, wenn der Zusammenstoßausreichend stark und der Aufprallwinkel kleiner als 30° vonder Längsachse des Fahrzeugs ist, bei einem Aufprall von der Seite, von hinten oder beiÜberschlagen des Fahrzeugs werden die Airbags nicht

1
EIGENSCHAFTEN DES HYUNDAI
47
Die SRS Servicewarnanzeige (SRI) auf der Instrumententafel blinkt etwasechs Sekunden lang auf und geht aus, nachdem der Zündschlüssel auf "ON" gedreht oder nachdem der Motorangelassen wurde. Die Airbag-Module befinden sich sowohl im Mittelpunkt des Lenkrades als auch im Armaturenbrett auf derBeifahrerseite oberhalb des Handschuhfachs. Wenn das SRSCM einen ausreichend schweren frontalenAufprall erkennt, löst es automatisch die Airbags aus. B240B02L

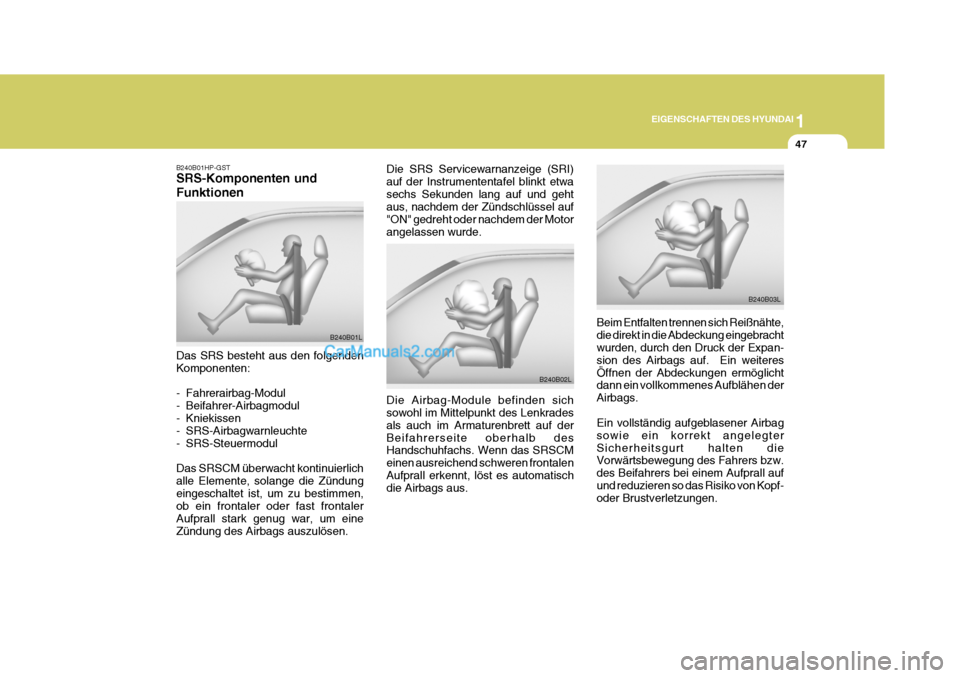

B240B01HP-GST SRS-Komponenten und Funktionen Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- Kniekissen
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlich alle Elemente, solange die Zündungeingeschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontaler Aufprall stark genug war, um eineZündung des Airbags auszulösen.
B240B01L
Beim Entfalten trennen sich Reißnähte, die direkt in die Abdeckung eingebracht wurden, durch den Druck der Expan- sion des Airbags auf. Ein weiteresÖffnen der Abdeckungen ermöglicht dann ein vollkommenes Aufblähen der Airbags. Ein vollständig aufgeblasener Airbag sowie ein korrekt angelegterSicherheitsgurt halten die Vorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall aufund reduzieren so das Risiko von Kopf- oder Brustverletzungen.B240B03L

1EIGENSCHAFTEN DES HYUNDAI
48
!WARNUNG:
o Wenn das SRS aktiviert wird, kann ein lautes Geräusch ertönen und ein leichter Staub freigegeben werden. DieserZustand ist normal und nicht gefährlich. Der feine Staub, der während derAuslösung eines Airbags entsteht, kann zu Hautreizungen führen. Hände und Gesicht nacheinem Unfall mit Airbagauslösung gründlich mit lauwarmen Wasser und milder Seife waschen.
o Das SRS-System funktioniert nur,
wenn der Zündschlüssel aufStellung "ON" steht. Wenn die SRS SRI nicht blinkt oder ständigleuchtet, nachdem sie nach dem Drehen des Zündschlüssels auf Stellung "ON" etwa 6 Sekundenlang geblinkt hat, oder wenn sie nach dem Anspringen des Mo- tors oder während der Fahrtaufleuchtet, liegt eine Störung! VORSICHT:
Wenn ein Behälter mit Flüssig- Fahrzeugdeodorant im Auto angebracht werden soll, so darf erweder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig- Fahrzeugdeodorant auf dieseBereiche gerät, die betroffenen Teile sofort mit Wasser abwaschen.
B240B05L
Beifahrer-Airbag
B240B01HP
Beifahrer-Airbag

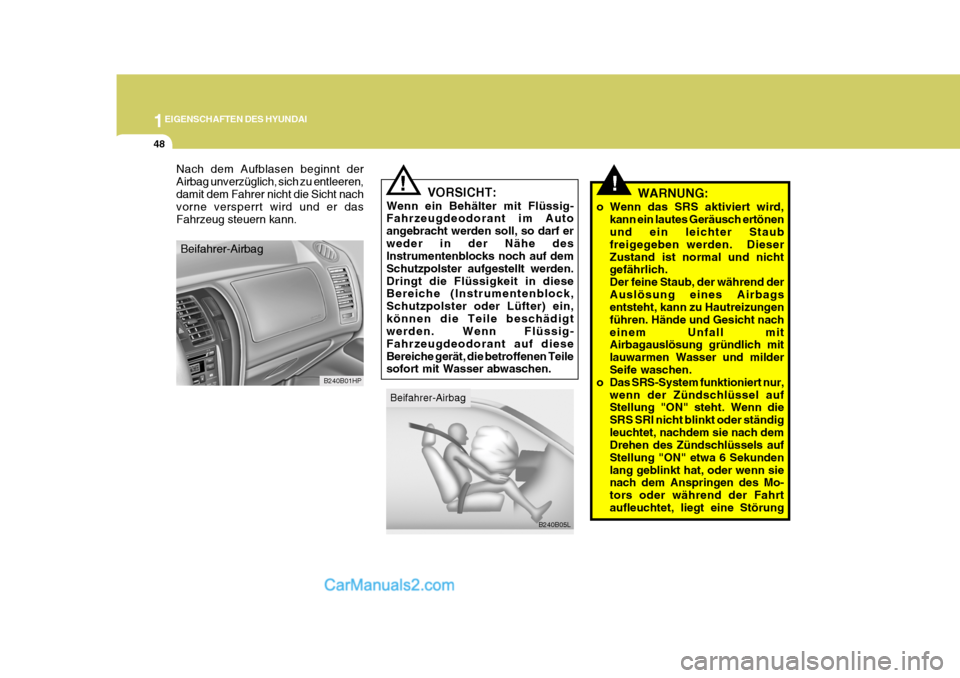

Nach dem Aufblasen beginnt der Airbag unverzüglich, sich zu entleeren,damit dem Fahrer nicht die Sicht nach vorne versperrt wird und er das Fahrzeug steuern kann.

1
EIGENSCHAFTEN DES HYUNDAI
49
!

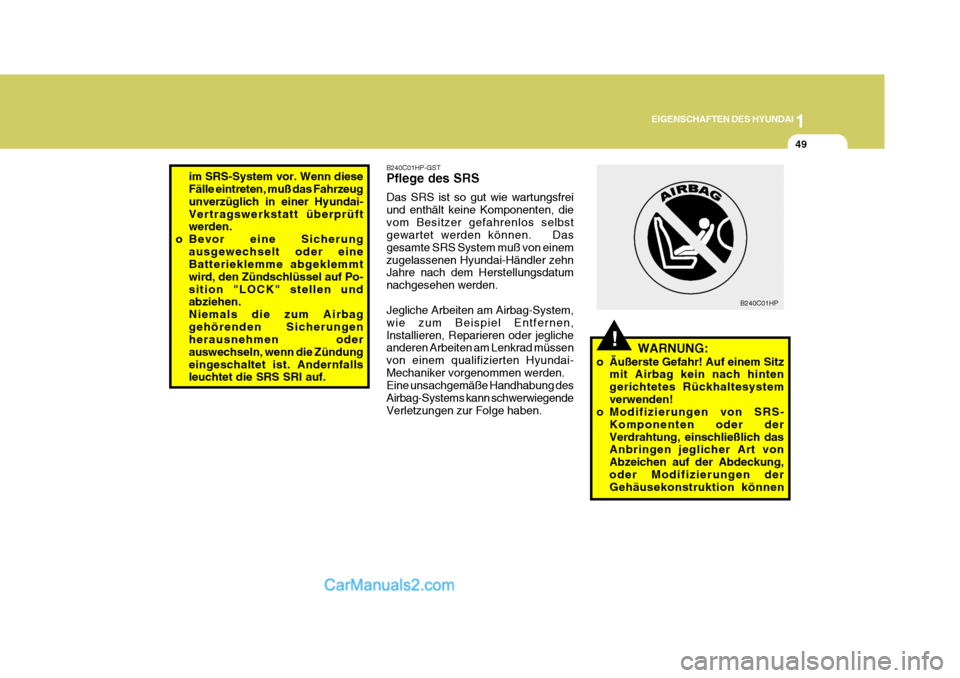

B240C01HP-GST Pflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, dievom Besitzer gefahrenlos selbst gewartet werden können. Das gesamte SRS System muß von einemzugelassenen Hyundai-Händler zehn Jahre nach dem Herstellungsdatum nachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen,Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssen von einem qualifizierten Hyundai-Mechaniker vorgenommen werden. Eine unsachgemäße Handhabung des Airbag-Systems kann schwerwiegendeVerletzungen zur Folge haben.
im SRS-System vor. Wenn diese Fälle eintreten, muß das Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt überprüft werden.
o Bevor eine Sicherung ausgewechselt oder eineBatterieklemme abgeklemmt wird, den Zündschlüssel auf Po-sition "LOCK" stellen und abziehen. Niemals die zum Airbaggehörenden Sicherungen herausnehmen oder auswechseln, wenn die Zündungeingeschaltet ist. Andernfalls leuchtet die SRS SRI auf.
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystemverwenden!
o Modifizierungen von SRS-
Komponenten oder derVerdrahtung, einschließlich das Anbringen jeglicher Art von Abzeichen auf der Abdeckung,oder Modifizierungen der Gehäusekonstruktion können B240C01HP

1EIGENSCHAFTEN DES HYUNDAI
50

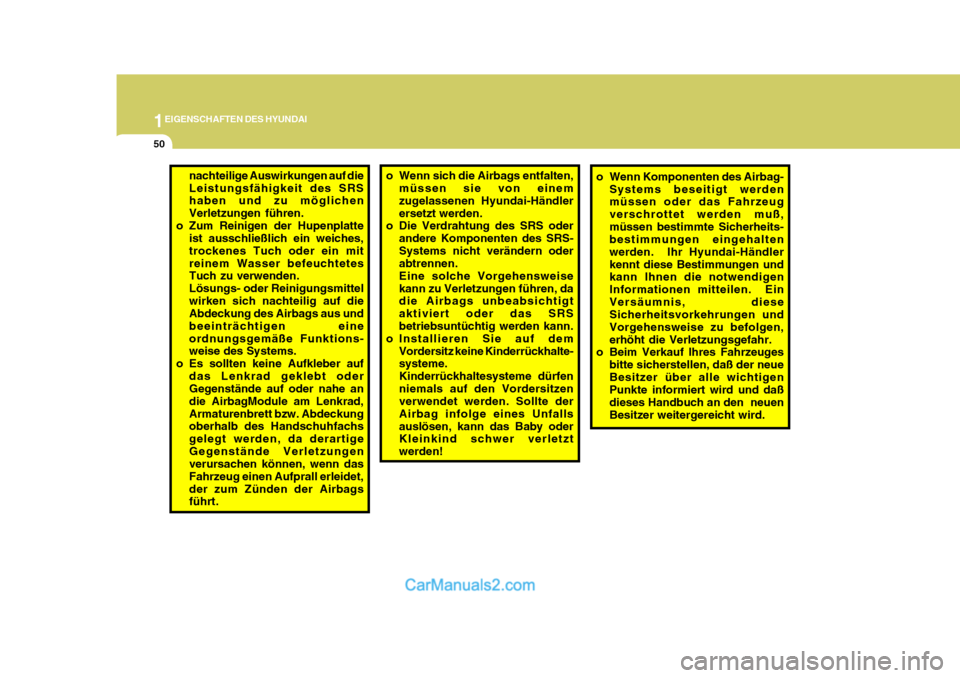

o Wenn sich die Airbags entfalten,
müssen sie von einem zugelassenen Hyundai-Händlerersetzt werden.
o Die Verdrahtung des SRS oder
andere Komponenten des SRS-Systems nicht verändern oder abtrennen. Eine solche Vorgehensweisekann zu Verletzungen führen, da die Airbags unbeabsichtigt aktiviert oder das SRSbetriebsuntüchtig werden kann.
o Installieren Sie auf dem
Vordersitz keine Kinderrückhalte- systeme. Kinderrückhaltesysteme dürfenniemals auf den Vordersitzen verwendet werden. Sollte der Airbag infolge eines Unfallsauslösen, kann das Baby oder Kleinkind schwer verletzt werden! o Wenn Komponenten des Airbag-
Systems beseitigt werden müssen oder das Fahrzeug verschrottet werden muß,müssen bestimmte Sicherheits- bestimmungen eingehalten werden. Ihr Hyundai-Händlerkennt diese Bestimmungen und kann Ihnen die notwendigen Informationen mitteilen. EinVersäumnis, diese Sicherheitsvorkehrungen und Vorgehensweise zu befolgen,erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges
bitte sicherstellen, daß der neueBesitzer über alle wichtigen Punkte informiert wird und daß dieses Handbuch an den neuenBesitzer weitergereicht wird.
nachteilige Auswirkungen auf dieLeistungsfähigkeit des SRS haben und zu möglichen Verletzungen führen.
o Zum Reinigen der Hupenplatte ist ausschließlich ein weiches,trockenes Tuch oder ein mitreinem Wasser befeuchtetes Tuch zu verwenden. Lösungs- oder Reinigungsmittelwirken sich nachteilig auf die Abdeckung des Airbags aus und beeinträchtigen eineordnungsgemäße Funktions- weise des Systems.
o Es sollten keine Aufkleber auf das Lenkrad geklebt oderGegenstände auf oder nahe an die AirbagModule am Lenkrad,Armaturenbrett bzw. Abdeckung oberhalb des Handschuhfachs gelegt werden, da derartigeGegenstände Verletzungen verursachen können, wenn das Fahrzeug einen Aufprall erleidet,der zum Zünden der Airbags führt.

1
EIGENSCHAFTEN DES HYUNDAI
51

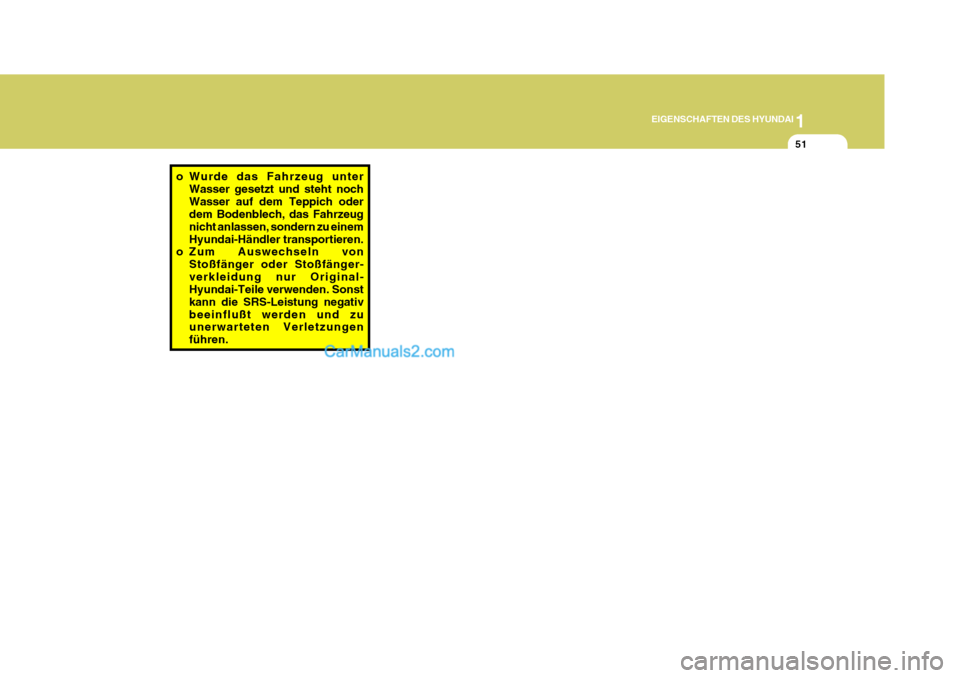

o Wurde das Fahrzeug unter
Wasser gesetzt und steht noch Wasser auf dem Teppich oder dem Bodenblech, das Fahrzeug nicht anlassen, sondern zu einemHyundai-Händler transportieren.
o Zum Auswechseln von
Stoßfänger oder Stoßfänger-verkleidung nur Original- Hyundai-Teile verwenden. Sonst kann die SRS-Leistung negativbeeinflußt werden und zu unerwarteten Verletzungen führen.

1EIGENSCHAFTEN DES HYUNDAI

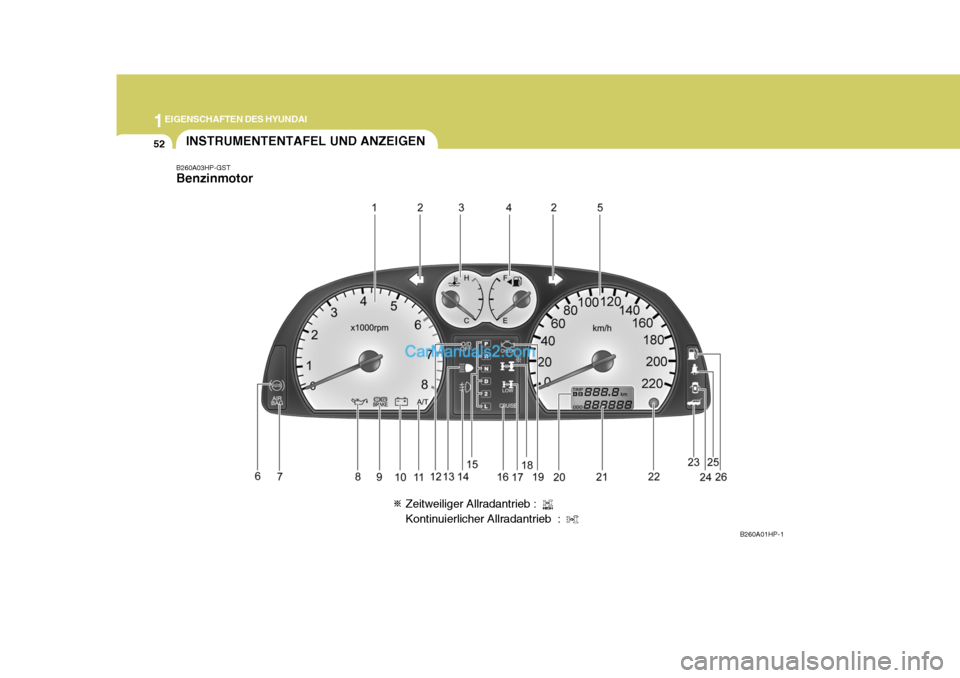

52INSTRUMENTENTAFEL UND ANZEIGEN
B260A03HP-GST Benzinmotor
B260A01HP-1
Zeitweiliger Allradantrieb : Kontinuierlicher Allradantrieb :

1
EIGENSCHAFTEN DES HYUNDAI
53

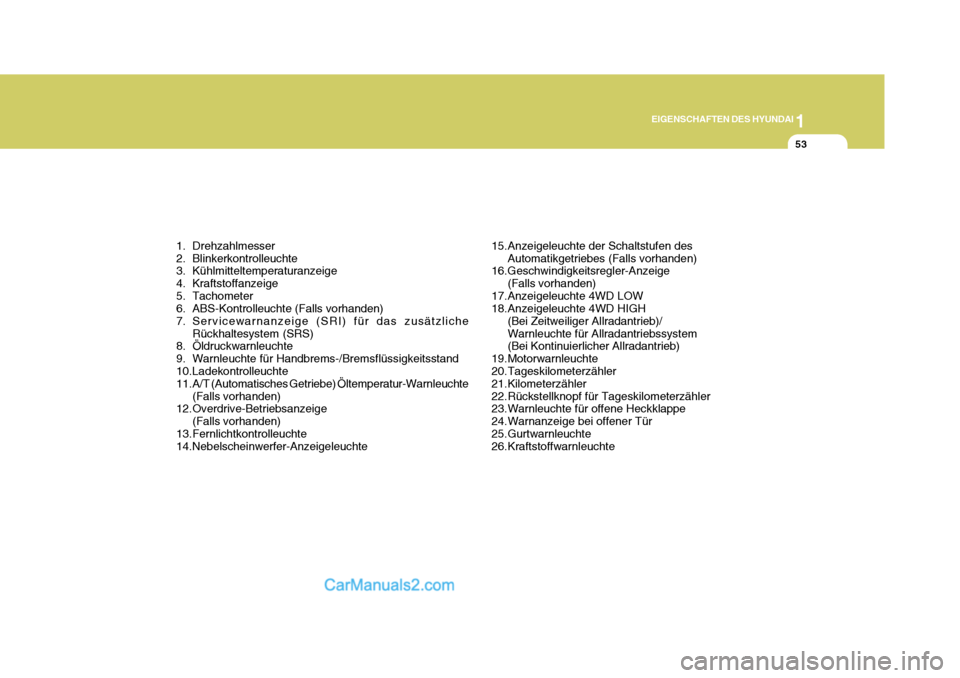

1. Drehzahlmesser
2. Blinkerkontrolleuchte
3. Kühlmitteltemperaturanzeige
4. Kraftstoffanzeige
5. Tachometer
6. ABS-Kontrolleuchte (Falls vorhanden)
7. Servicewarnanzeige (SRI) für das zusätzliche Rückhaltesystem (SRS)
8. Öldruckwarnleuchte
9. Warnleuchte für Handbrems-/Bremsflüssigkeitsstand
10.Ladekontrolleuchte
11.A/T (Automatisches Getriebe) Öltemperatur-Warnleuchte
(Falls vorhanden)
12.Overdrive-Betriebsanzeige
(Falls vorhanden)
13.Fernlichtkontrolleuchte
14.Nebelscheinwerfer-Anzeigeleuchte 15.Anzeigeleuchte der Schaltstufen des
Automatikgetriebes (Falls vorhanden)
16.Geschwindigkeitsregler-Anzeige
(Falls vorhanden)
17.Anzeigeleuchte 4WD LOW
18.Anzeigeleuchte 4WD HIGH
(Bei Zeitweiliger Allradantrieb)/ Warnleuchte für Allradantriebssystem (Bei Kontinuierlicher Allradantrieb)
19.Motorwarnleuchte
20.Tageskilometerzähler
21.Kilometerzähler
22.Rückstellknopf für Tageskilometerzähler
23.Warnleuchte für offene Heckklappe
24.Warnanzeige bei offener Tür
25.Gurtwarnleuchte
26.Kraftstoffwarnleuchte
