2006 Hyundai Terracan Betriebsanleitung (in German)

4
KORROSIONSSCHUTZ & PFLEGE
5

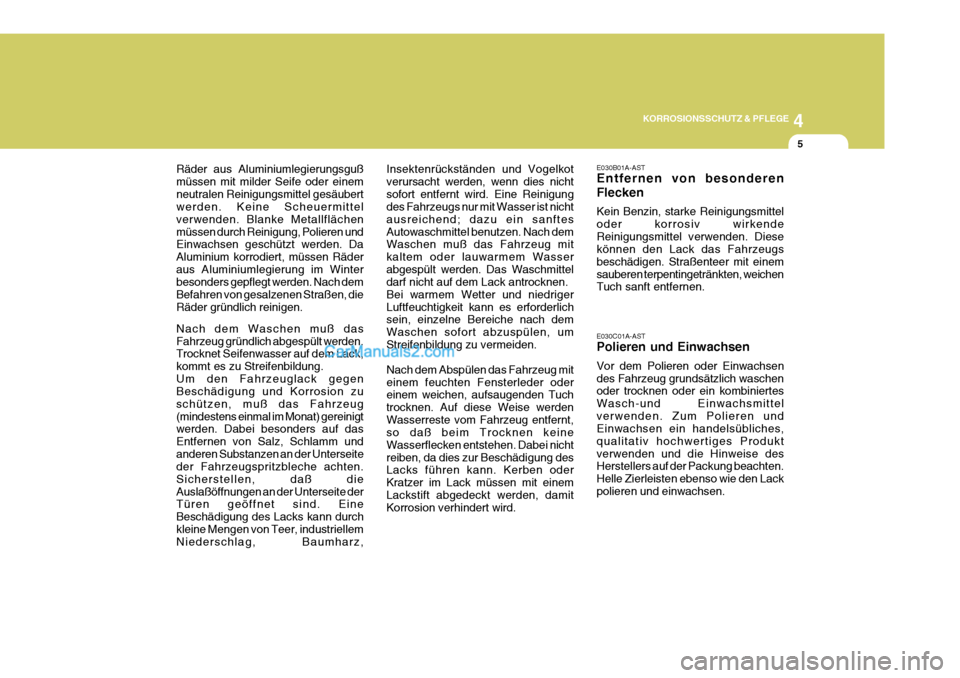

Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einemneutralen Reinigungsmittel gesäubert werden. Keine Scheuermittel verwenden. Blanke Metallflächenmüssen durch Reinigung, Polieren und Einwachsen geschützt werden. Da Aluminium korrodiert, müssen Räderaus Aluminiumlegierung im Winter besonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, dieRäder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung.Um den Fahrzeuglack gegen Beschädigung und Korrosion zu schützen, muß das Fahrzeug(mindestens einmal im Monat) gereinigt werden. Dabei besonders auf das Entfernen von Salz, Schlamm undanderen Substanzen an der Unterseite der Fahrzeugspritzbleche achten. Sicherstellen, daß dieAuslaßöffnungen an der Unterseite der Türen geöffnet sind. Eine Beschädigung des Lacks kann durchkleine Mengen von Teer, industriellem Niederschlag, Baumharz, Insektenrückständen und Vogelkot verursacht werden, wenn dies nichtsofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftesAutowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasserabgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedrigerLuftfeuchtigkeit kann es erforderlich sein, einzelne Bereiche nach dem Waschen sofort abzuspülen, umStreifenbildung zu vermeiden. Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werdenWasserreste vom Fahrzeug entfernt, so daß beim Trocknen keine Wasserflecken entstehen. Dabei nichtreiben, da dies zur Beschädigung des Lacks führen kann. Kerben oder Kratzer im Lack müssen mit einemLackstift abgedeckt werden, damit Korrosion verhindert wird.
E030B01A-AST Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkendeReinigungsmittel verwenden. Diese können den Lack das Fahrzeugs beschädigen. Straßenteer mit einemsauberen terpentingetränkten, weichen Tuch sanft entfernen. E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschen oder trocknen oder ein kombiniertes Wasch-und Einwachsmittelverwenden. Zum Polieren und Einwachsen ein handelsübliches, qualitativ hochwertiges Produktverwenden und die Hinweise des Herstellers auf der Packung beachten. Helle Zierleisten ebenso wie den Lackpolieren und einwachsen.

4KORROSIONSSCHUTZ & PFLEGE
6REINIGUNG DES INNENRAUMS

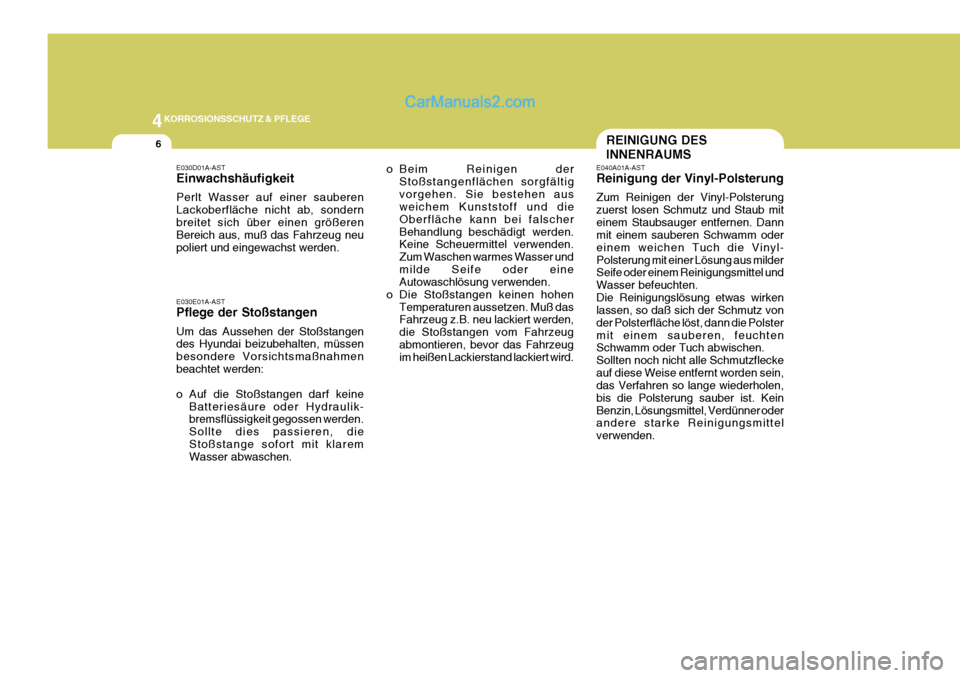

E030D01A-AST Einwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondernbreitet sich über einen größeren Bereich aus, muß das Fahrzeug neu poliert und eingewachst werden. E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssen besondere Vorsichtsmaßnahmenbeachtet werden:
o Auf die Stoßstangen darf keine
Batteriesäure oder Hydraulik- bremsflüssigkeit gegossen werden. Sollte dies passieren, dieStoßstange sofort mit klarem Wasser abwaschen. o Beim Reinigen der
Stoßstangenflächen sorgfältig vorgehen. Sie bestehen aus weichem Kunststoff und die Oberfläche kann bei falscherBehandlung beschädigt werden. Keine Scheuermittel verwenden. Zum Waschen warmes Wasser undmilde Seife oder eine Autowaschlösung verwenden.
o Die Stoßstangen keinen hohen Temperaturen aussetzen. Muß dasFahrzeug z.B. neu lackiert werden, die Stoßstangen vom Fahrzeugabmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird. E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub miteinem Staubsauger entfernen. Dann mit einem sauberen Schwamm oder einem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milder Seife oder einem Reinigungsmittel und Wasser befeuchten.Die Reinigungslösung etwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polstermit einem sauberen, feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzfleckeauf diese Weise entfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. KeinBenzin, Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden.

4
KORROSIONSSCHUTZ & PFLEGE
7

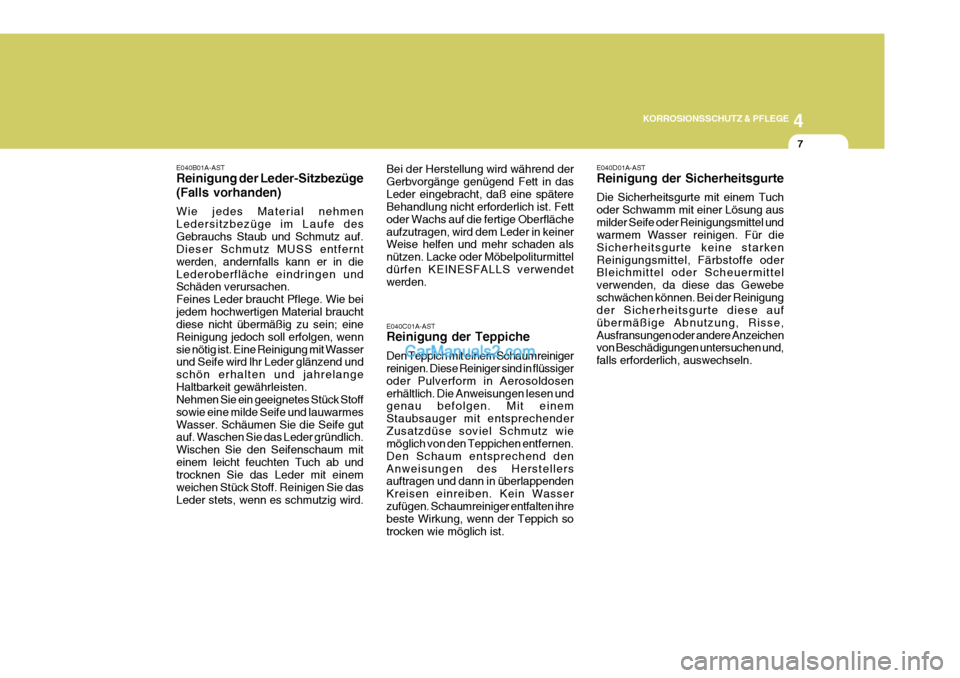

E040B01A-AST Reinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe desGebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in dieLederoberfläche eindringen und Schäden verursachen. Feines Leder braucht Pflege. Wie beijedem hochwertigen Material braucht diese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wennsie nötig ist. Eine Reinigung mit Wasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelangeHaltbarkeit gewährleisten. Nehmen Sie ein geeignetes Stück Stoff sowie eine milde Seife und lauwarmesWasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum miteinem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen Stück Stoff. Reinigen Sie dasLeder stets, wenn es schmutzig wird. Bei der Herstellung wird während derGerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden. E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oder Pulverform in Aerosoldosenerhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mit entsprechenderZusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaum entsprechend denAnweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. Kein Wasserzufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung ausmilder Seife oder Reinigungsmittel und warmem Wasser reinigen. Für die Sicherheitsgurte keine starkenReinigungsmittel, Färbstoffe oder Bleichmittel oder Scheuermittel verwenden, da diese das Gewebeschwächen können. Bei der Reinigung der Sicherheitsgurte diese auf übermäßige Abnutzung, Risse,Ausfransungen oder andere Anzeichen von Beschädigungen untersuchen und, falls erforderlich, auswechseln.

4KORROSIONSSCHUTZ & PFLEGE
8NOCH FRAGEN?

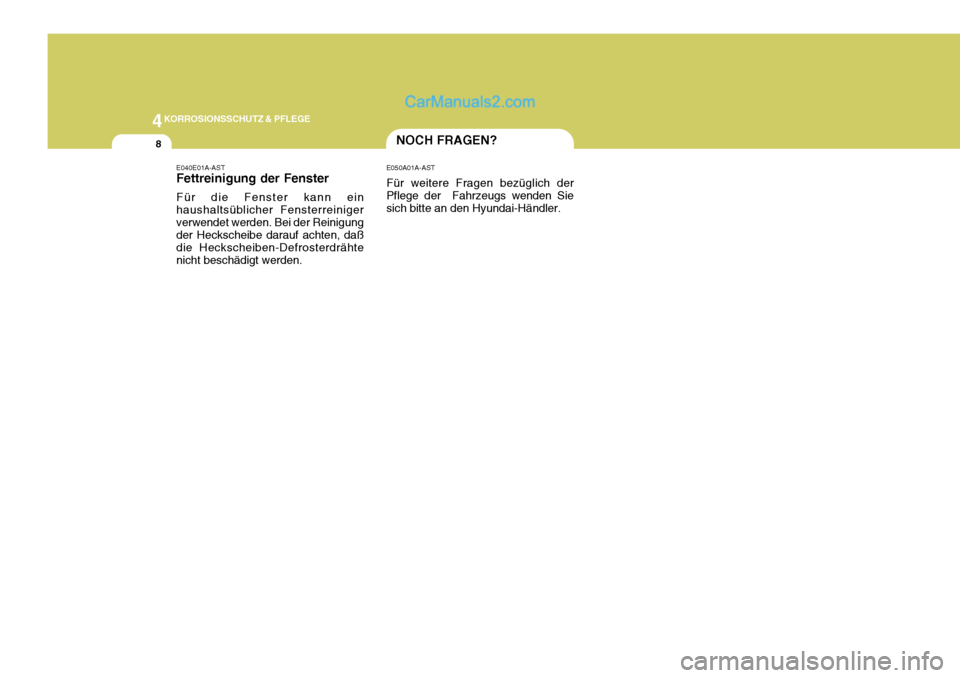

E040E01A-AST Fettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreinigerverwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähtenicht beschädigt werden. E050A01A-AST Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyundai-Händler.

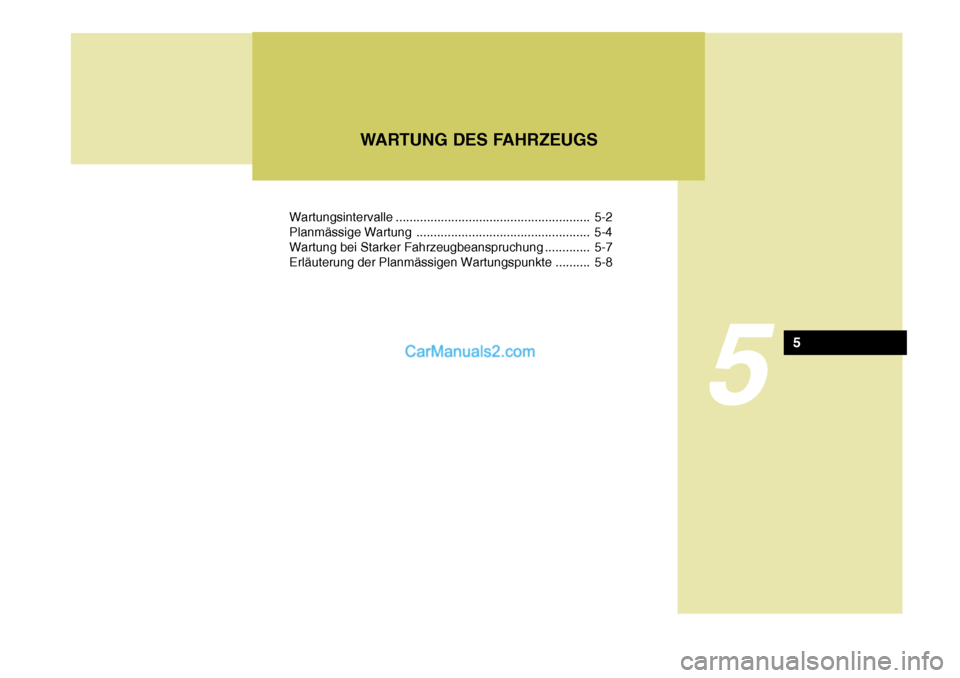

Wartungsintervalle ........................................................ 5-2
Planmässige Wartung .................................................. 5-4
Wartung bei Starker Fahrzeugbeanspruchung ............. 5-7
Erläuterung der Planmässigen Wartungspunkte .......... 5-8
5
WARTUNG DES FAHRZEUGS
5

5WARTUNG DES FAHRZEUGS
2

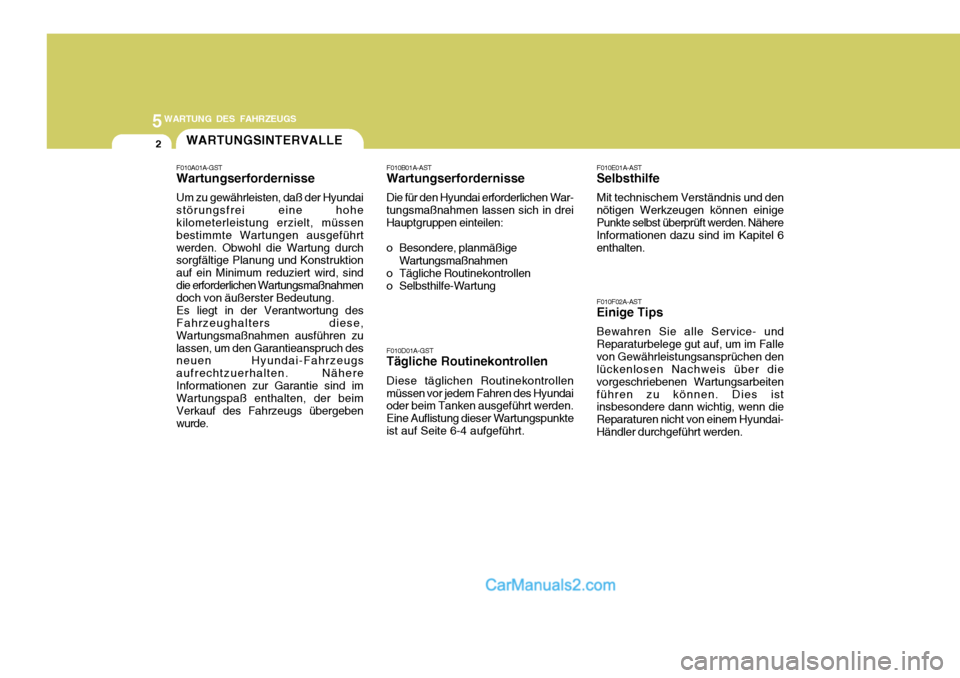

F010A01A-GST Wartungserfordernisse Um zu gewährleisten, daß der Hyundai störungsfrei eine hohe kilometerleistung erzielt, müssen bestimmte Wartungen ausgeführtwerden. Obwohl die Wartung durch sorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sinddie erforderlichen Wartungsmaßnahmen doch von äußerster Bedeutung. Es liegt in der Verantwortung des Fahrzeughalters diese, Wartungsmaßnahmen ausführen zulassen, um den Garantieanspruch des neuen Hyundai-Fahrzeugs aufrechtzuerhalten. NähereInformationen zur Garantie sind im Wartungspaß enthalten, der beim Verkauf des Fahrzeugs übergebenwurde. F010B01A-AST
Wartungserfordernisse
Die für den Hyundai erforderlichen War-
tungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
o Besondere, planmäßige
Wartungsmaßnahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung
F010D01A-GST
Tägliche Routinekontrollen
Diese täglichen Routinekontrollen
müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden. Eine Auflistung dieser Wartungspunkteist auf Seite 6-4 aufgeführt. F010E01A-AST
Selbsthilfe
Mit technischem Verständnis und den
nötigen Werkzeugen können einige Punkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6enthalten.
F010F02A-AST
Einige Tips
Bewahren Sie alle Service- und
Reparaturbelege gut auf, um im Fallevon Gewährleistungsansprüchen den lückenlosen Nachweis über die vorgeschriebenen Wartungsarbeitenführen zu können. Dies ist insbesondere dann wichtig, wenn die Reparaturen nicht von einem Hyundai-Händler durchgeführt werden.
WARTUNGSINTERVALLE

5
WARTUNG DES FAHRZEUGS

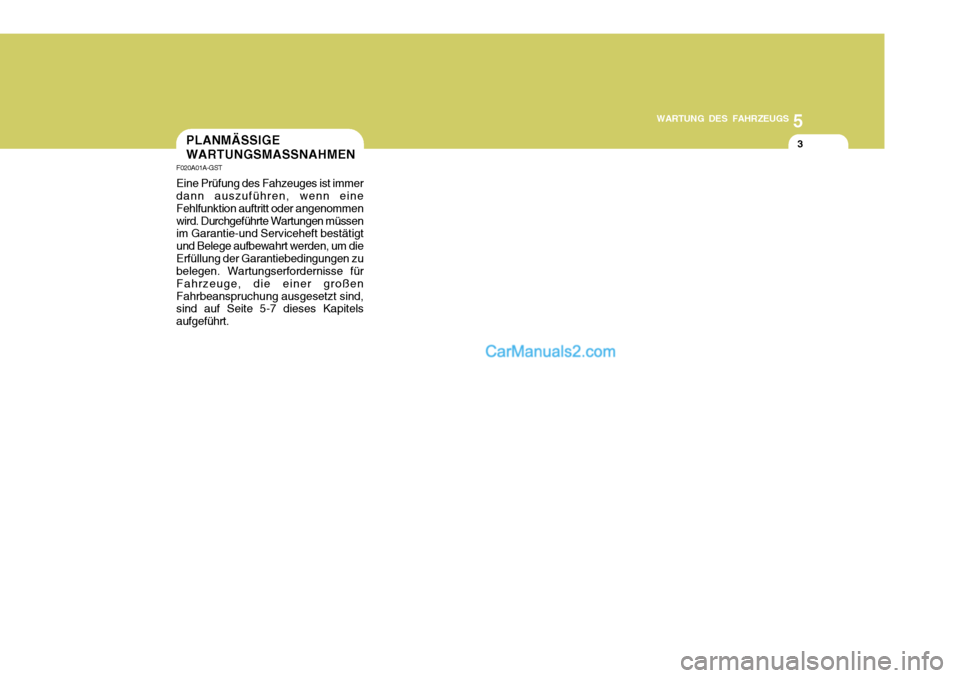

3PLANMÄSSIGE WARTUNGSMASSNAHMEN
F020A01A-GST Eine Prüfung des Fahzeuges ist immer dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommenwird. Durchgeführte Wartungen müssen im Garantie-und Serviceheft bestätigt und Belege aufbewahrt werden, um dieErfüllung der Garantiebedingungen zu belegen. Wartungserfordernisse für Fahrzeuge, die einer großenFahrbeanspruchung ausgesetzt sind, sind auf Seite 5-7 dieses Kapitels aufgeführt.

5WARTUNG DES FAHRZEUGS

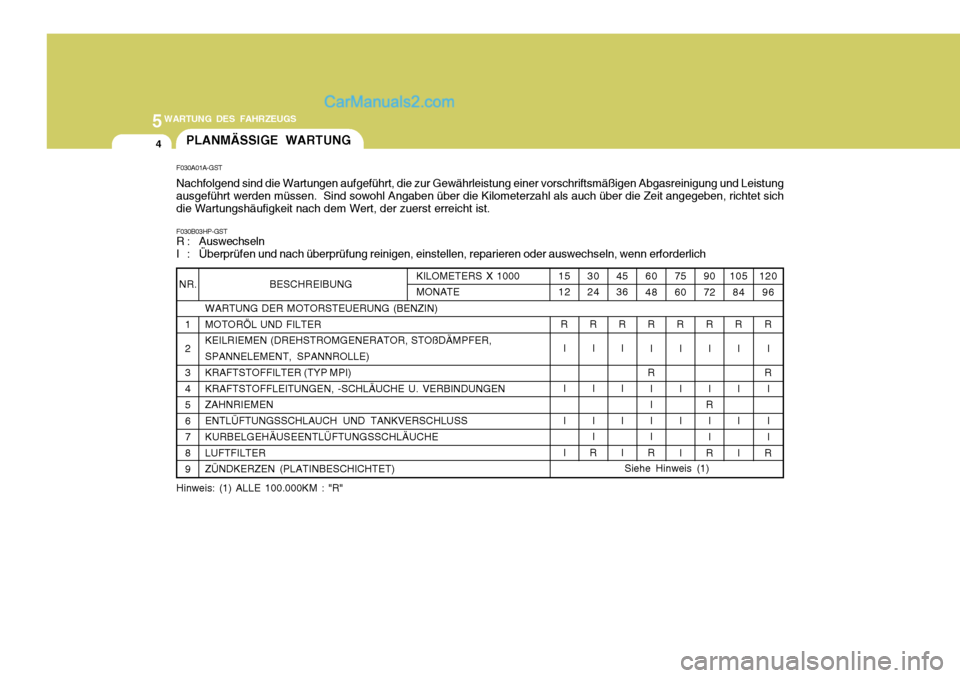

4PLANMÄSSIGE WARTUNG
F030A01A-GST Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist. F030B03HP-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
NR.
1 2 3 4 5 6 7 8 9 BESCHREIBUNG
WARTUNG DER MOTORSTEUERUNG (BENZIN) MOTORÖL UND FILTER KEILRIEMEN (DREHSTROMGENERATOR, STOßDÄMPFER, SPANNELEMENT, SPANNROLLE) KRAFTSTOFFILTER (TYP MPI) KRAFTSTOFFLEITUNGEN, -SCHLÄUCHE U. VERBINDUNGEN ZAHNRIEMEN ENTLÜFTUNGSSCHLAUCH UND TANKVERSCHLUSS KURBELGEHÄUSEENTLÜFTUNGSSCHLÄUCHE LUFTFILTER ZÜNDKERZEN (PLATINBESCHICHTET)
105 84
R I I II 120
96
R I
R II I
R
9072
R I I
R
I I
R
7560
R I I II
60 48
R I
R II I I
R
4536
R I I II
30 24
R I I I I
R
1512
R I I II
KILOMETERS X 1000 MONATE
Siehe Hinweis (1)
Hinweis: (1) ALLE 100.000KM : "R"
