2006 Hyundai Terracan Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
6
!
!

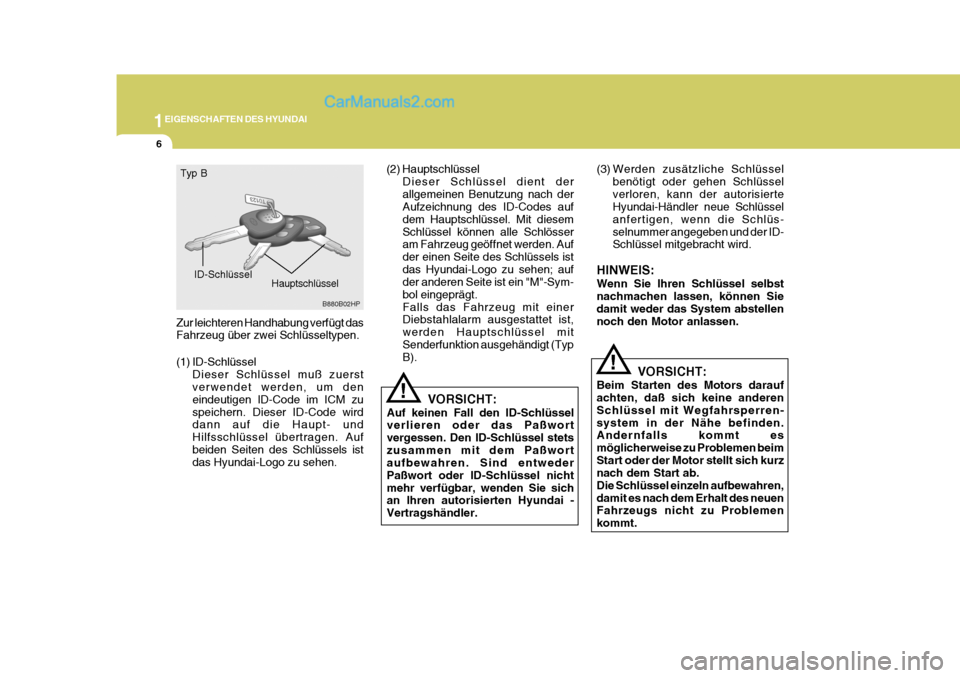

Zur leichteren Handhabung verfügt das Fahrzeug über zwei Schlüsseltypen.
(1) ID-Schlüssel
Dieser Schlüssel muß zuerst verwendet werden, um den eindeutigen ID-Code im ICM zuspeichern. Dieser ID-Code wird dann auf die Haupt- und Hilfsschlüssel übertragen. Aufbeiden Seiten des Schlüssels ist das Hyundai-Logo zu sehen.
ID-Schlüssel Hauptschlüssel
Typ B
B880B02HP(2) Hauptschlüssel
Dieser Schlüssel dient der allgemeinen Benutzung nach der Aufzeichnung des ID-Codes auf dem Hauptschlüssel. Mit diesemSchlüssel können alle Schlösser am Fahrzeug geöffnet werden. Auf der einen Seite des Schlüssels istdas Hyundai-Logo zu sehen; auf der anderen Seite ist ein "M"-Sym- bol eingeprägt.Falls das Fahrzeug mit einer Diebstahlalarm ausgestattet ist, werden Hauptschlüssel mitSenderfunktion ausgehändigt (Typ B).
VORSICHT:
Auf keinen Fall den ID-Schlüsselverlieren oder das Paßwort vergessen. Den ID-Schlüssel stetszusammen mit dem Paßwort aufbewahren. Sind entweder Paßwort oder ID-Schlüssel nichtmehr verfügbar, wenden Sie sich an Ihren autorisierten Hyundai - Vertragshändler. (3) Werden zusätzliche Schlüssel
benötigt oder gehen Schlüsselverloren, kann der autorisierte Hyundai-Händler neue Schlüssel anfertigen, wenn die Schlüs-selnummer angegeben und der ID- Schlüssel mitgebracht wird.
HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.
VORSICHT:
Beim Starten des Motors darauf achten, daß sich keine anderen Schlüssel mit Wegfahrsperren-system in der Nähe befinden. Andernfalls kommt es möglicherweise zu Problemen beimStart oder der Motor stellt sich kurz nach dem Start ab. Die Schlüssel einzeln aufbewahren,damit es nach dem Erhalt des neuen Fahrzeugs nicht zu Problemen kommt.

1
EIGENSCHAFTEN DES HYUNDAI
7

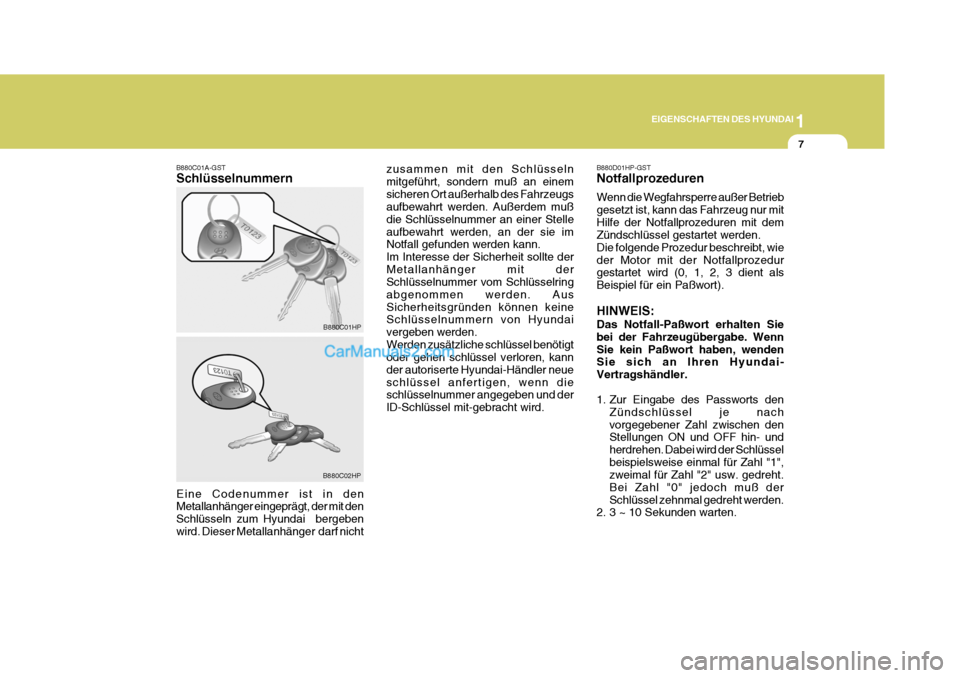

B880C01A-GST Schlüsselnummern
B880C01HP
B880C02HP
Eine Codenummer ist in den Metallanhänger eingeprägt, der mit den Schlüsseln zum Hyundai bergebenwird. Dieser Metallanhänger darf nicht zusammen mit den Schlüsselnmitgeführt, sondern muß an einemsicheren Ort außerhalb des Fahrzeugs aufbewahrt werden. Außerdem muß die Schlüsselnummer an einer Stelleaufbewahrt werden, an der sie im Notfall gefunden werden kann. Im Interesse der Sicherheit sollte derMetallanhänger mit der Schlüsselnummer vom Schlüsselring abgenommen werden. AusSicherheitsgründen können keine Schlüsselnummern von Hyundai vergeben werden.Werden zusätzliche schlüssel benötigt oder gehen schlüssel verloren, kann der autoriserte Hyundai-Händler neueschlüssel anfertigen, wenn die schlüsselnummer angegeben und der ID-Schlüssel mit-gebracht wird.
B880D01HP-GST Notfallprozeduren Wenn die Wegfahrsperre außer Betrieb gesetzt ist, kann das Fahrzeug nur mitHilfe der Notfallprozeduren mit dem Zündschlüssel gestartet werden. Die folgende Prozedur beschreibt, wieder Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. WennSie kein Paßwort haben, wenden Sie sich an Ihren Hyundai- Vertragshändler.
1. Zur Eingabe des Passworts den
Zündschlüssel je nach vorgegebener Zahl zwischen den Stellungen ON und OFF hin- und herdrehen. Dabei wird der Schlüsselbeispielsweise einmal für Zahl "1", zweimal für Zahl "2" usw. gedreht. Bei Zahl "0" jedoch muß derSchlüssel zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.

1EIGENSCHAFTEN DES HYUNDAI
8
!

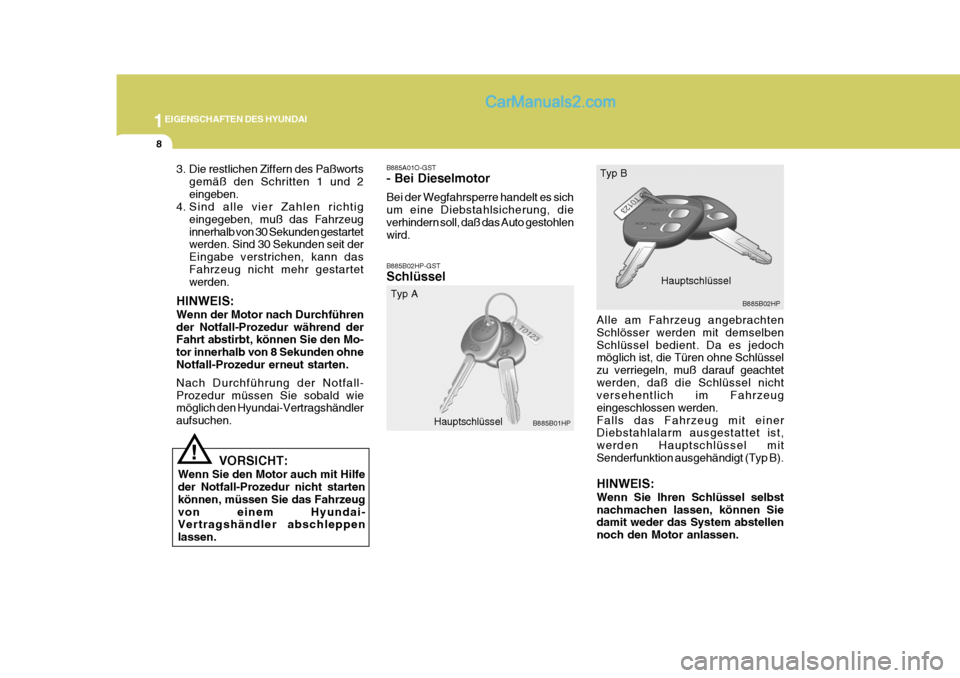

3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
4. Sind alle vier Zahlen richtig
eingegeben, muß das Fahrzeuginnerhalb von 30 Sekunden gestartet werden. Sind 30 Sekunden seit der Eingabe verstrichen, kann dasFahrzeug nicht mehr gestartet werden.
HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Mo- tor innerhalb von 8 Sekunden ohneNotfall-Prozedur erneut starten. Nach Durchführung der Notfall- Prozedur müssen Sie sobald wie möglich den Hyundai-Vertragshändler aufsuchen.
VORSICHT:
Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht starten können, müssen Sie das Fahrzeugvon einem Hyundai- Vertragshändler abschleppen lassen. B885A01O-GST - Bei Dieselmotor Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, dieverhindern soll, daß das Auto gestohlen wird. B885B02HP-GST Schlüssel
Hauptschlüssel
B885B01HP B885B02HP
Typ A Typ B
Hauptschlüssel Alle am Fahrzeug angebrachten Schlösser werden mit demselbenSchlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtetwerden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden.Falls das Fahrzeug mit einer Diebstahlalarm ausgestattet ist, werden Hauptschlüssel mitSenderfunktion ausgehändigt (Typ B). HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.

1
EIGENSCHAFTEN DES HYUNDAI
9
!

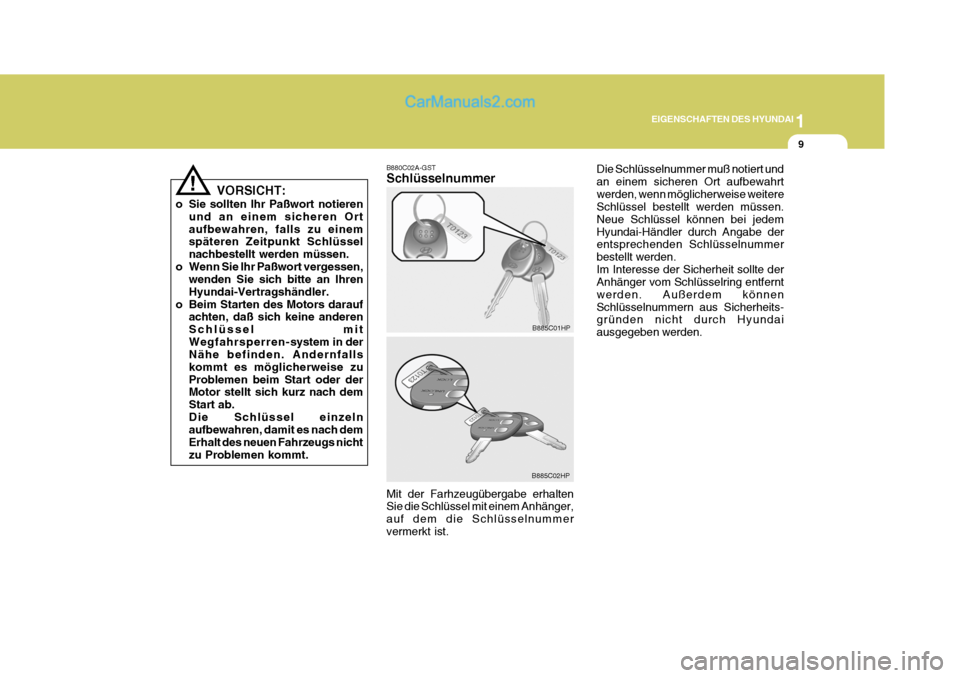

VORSICHT:
o Sie sollten Ihr Paßwort notieren und an einem sicheren Ort aufbewahren, falls zu einem späteren Zeitpunkt Schlüssel nachbestellt werden müssen.
o Wenn Sie Ihr Paßwort vergessen, wenden Sie sich bitte an IhrenHyundai-Vertragshändler.
o Beim Starten des Motors darauf achten, daß sich keine anderenSchlüssel mitWegfahrsperren- system in der
Nähe befinden. Andernfallskommt es möglicherweise zuProblemen beim Start oder der Motor stellt sich kurz nach dem Start ab.Die Schlüssel einzeln aufbewahren, damit es nach dem Erhalt des neuen Fahrzeugs nichtzu Problemen kommt. B880C02A-GST Schlüsselnummer
B885C01HP
B885C02HP
Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger, auf dem die Schlüsselnummervermerkt ist. Die Schlüsselnummer muß notiert undan einem sicheren Ort aufbewahrtwerden, wenn möglicherweise weitere Schlüssel bestellt werden müssen. Neue Schlüssel können bei jedemHyundai-Händler durch Angabe der entsprechenden Schlüsselnummer bestellt werden.Im Interesse der Sicherheit sollte der Anhänger vom Schlüsselring entfernt werden. Außerdem könnenSchlüsselnummern aus Sicherheits- gründen nicht durch Hyundai ausgegeben werden.

1EIGENSCHAFTEN DES HYUNDAI
10

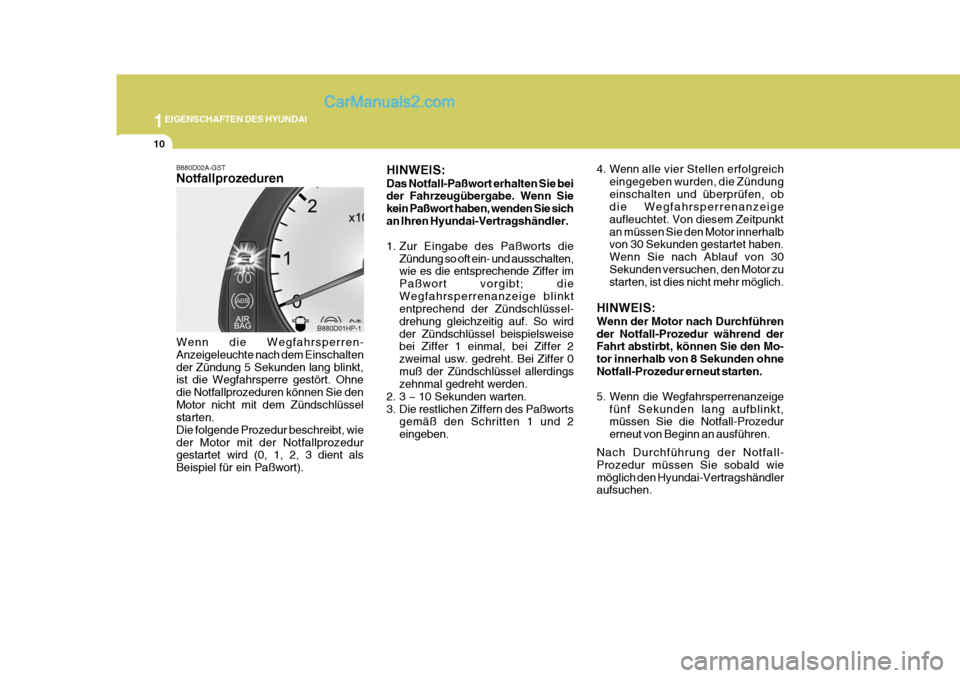

4. Wenn alle vier Stellen erfolgreich
eingegeben wurden, die Zündung einschalten und überprüfen, ob
die Wegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunktan müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben. Wenn Sie nach Ablauf von 30
Sekunden versuchen, den Motor zu
starten, ist dies nicht mehr möglich.
HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Mo- tor innerhalb von 8 Sekunden ohneNotfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wiemöglich den Hyundai-Vertragshändler aufsuchen.
B880D02A-GST Notfallprozeduren Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschaltender Zündung 5 Sekunden lang blinkt, ist die Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie denMotor nicht mit dem Zündschlüssel starten. Die folgende Prozedur beschreibt, wieder Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sichan Ihren Hyundai-Vertragshändler.
1. Zur Eingabe des Paßworts die
Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwort vorgibt; dieWegfahrsperrenanzeige blinkt entprechend der Zündschlüssel- drehung gleichzeitig auf. So wirdder Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2eingeben.
B880D01HP-1

1
EIGENSCHAFTEN DES HYUNDAI
11
!
TÜRVERRIEGELUNGEN

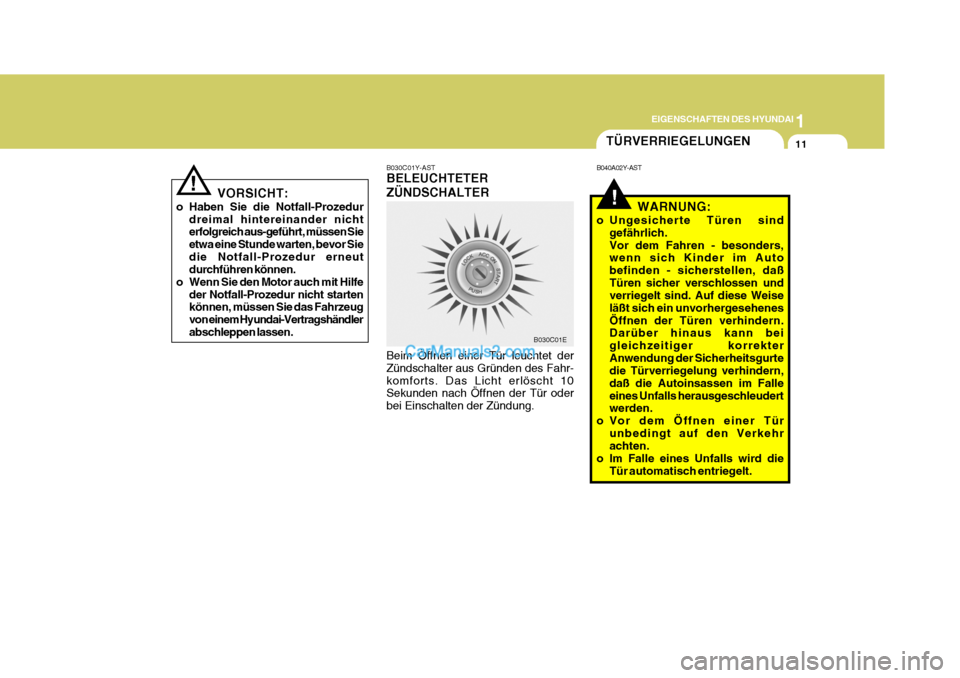

! B030C01Y-AST BELEUCHTETER ZÜNDSCHALTER Beim Öffnen einer Tür leuchtet der Zündschalter aus Gründen des Fahr-komforts. Das Licht erlöscht 10 Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung. B040A02Y-AST
WARNUNG:
o Ungesicherte Türen sind gefährlich.Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicherstellen, daßTüren sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenesÖffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekterAnwendung der Sicherheitsgurte die Türverriegelung verhindern, daß die Autoinsassen im Falleeines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür
unbedingt auf den Verkehrachten.
o Im Falle eines Unfalls wird die
Tür automatisch entriegelt.
B030C01E
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nichterfolgreich aus-geführt, müssen Sie etwa eine Stunde warten, bevor Siedie Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe
der Notfall-Prozedur nicht startenkönnen, müssen Sie das Fahrzeug von einem Hyundai-Vertragshändlerabschleppen lassen.

1EIGENSCHAFTEN DES HYUNDAI
12

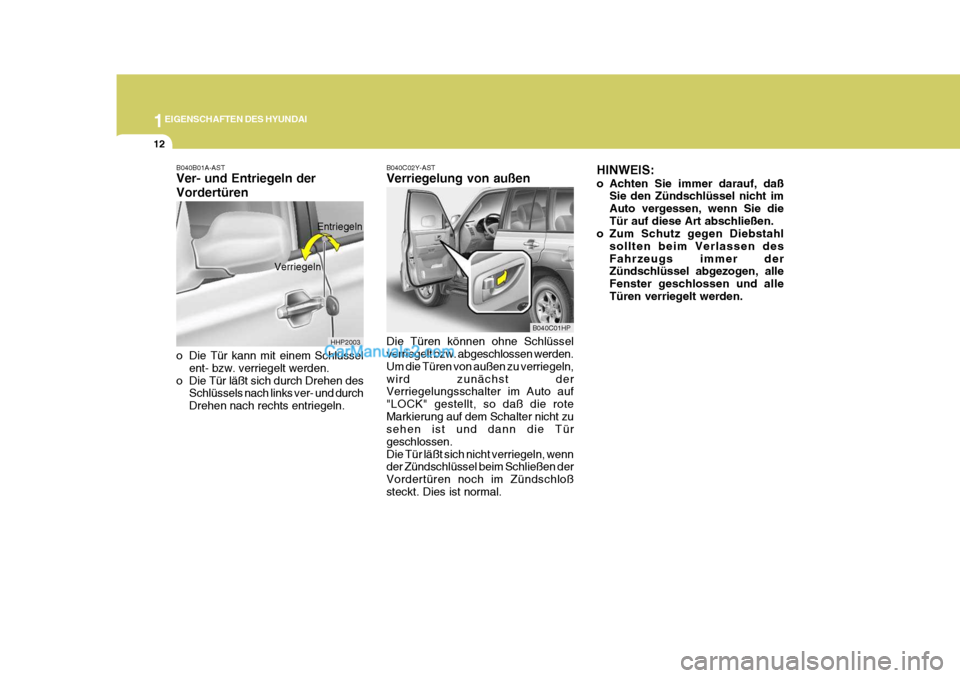

B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. B040C02Y-AST Verriegelung von außen Die Türen können ohne Schlüssel verriegelt bzw. abgeschlossen werden. Um die Türen von außen zu verriegeln,wird zunächst der Verriegelungsschalter im Auto auf "LOCK" gestellt, so daß die roteMarkierung auf dem Schalter nicht zu sehen ist und dann die Tür geschlossen.Die Tür läßt sich nicht verriegeln, wenn der Zündschlüssel beim Schließen der Vordertüren noch im Zündschloßsteckt. Dies ist normal. HINWEIS:
o Achten Sie immer darauf, daß
Sie den Zündschlüssel nicht im Auto vergessen, wenn Sie dieTür auf diese Art abschließen.
o Zum Schutz gegen Diebstahl
sollten beim Verlassen desFahrzeugs immer der Zündschlüssel abgezogen, alle Fenster geschlossen und alleTüren verriegelt werden.
HHP2003 B040C01HP
Verriegeln
Entriegeln

1
EIGENSCHAFTEN DES HYUNDAI
13

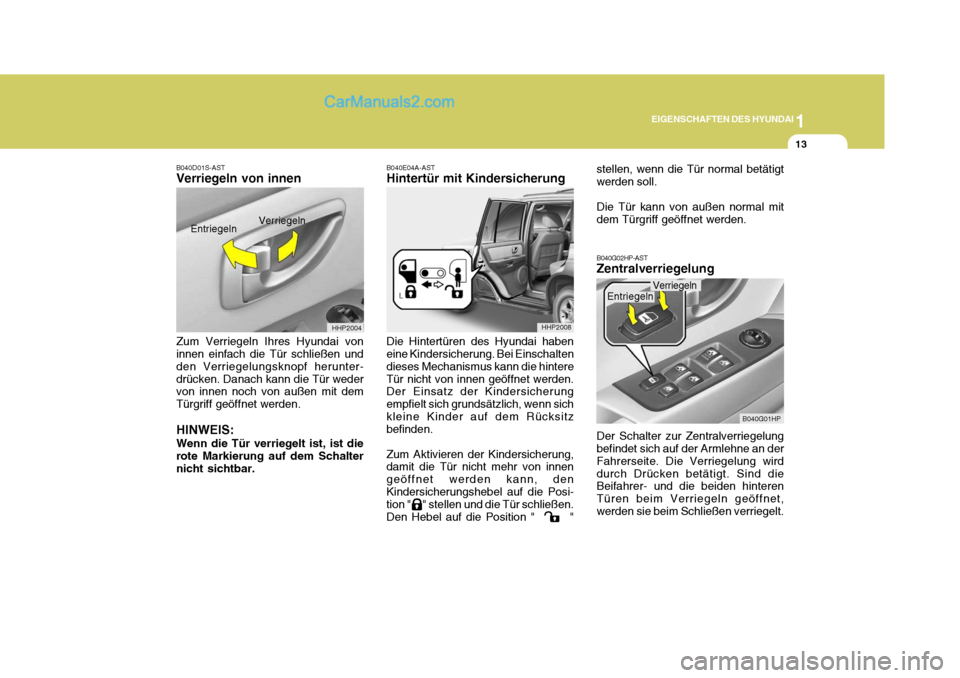

B040D01S-AST Verriegeln von innen Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunter-drücken. Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden. HINWEIS: Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalternicht sichtbar. Entriegeln
B040E04A-AST Hintertür mit Kindersicherung Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintereTür nicht von innen geöffnet werden. Der Einsatz der Kindersicherung empfielt sich grundsätzlich, wenn sichkleine Kinder auf dem Rücksitz befinden. Zum Aktivieren der Kindersicherung, damit die Tür nicht mehr von innen geöffnet werden kann, denKindersicherungshebel auf die Posi- tion " " stellen und die Tür schließen. Den Hebel auf die Position " " stellen, wenn die Tür normal betätigtwerden soll. Die Tür kann von außen normal mit dem Türgriff geöffnet werden. B040G02HP-AST Zentralverriegelung Der Schalter zur Zentralverriegelung befindet sich auf der Armlehne an der Fahrerseite. Die Verriegelung wirddurch Drücken betätigt. Sind die Beifahrer- und die beiden hinteren Türen beim Verriegeln geöffnet,werden sie beim Schließen verriegelt.
Verriegeln
HHP2004 HHP2008
B040G01HP
Verriegeln
Entriegeln
