2006 Hyundai Terracan Betriebsanleitung (in German)

3IM NOTFALL
16
HHP5019

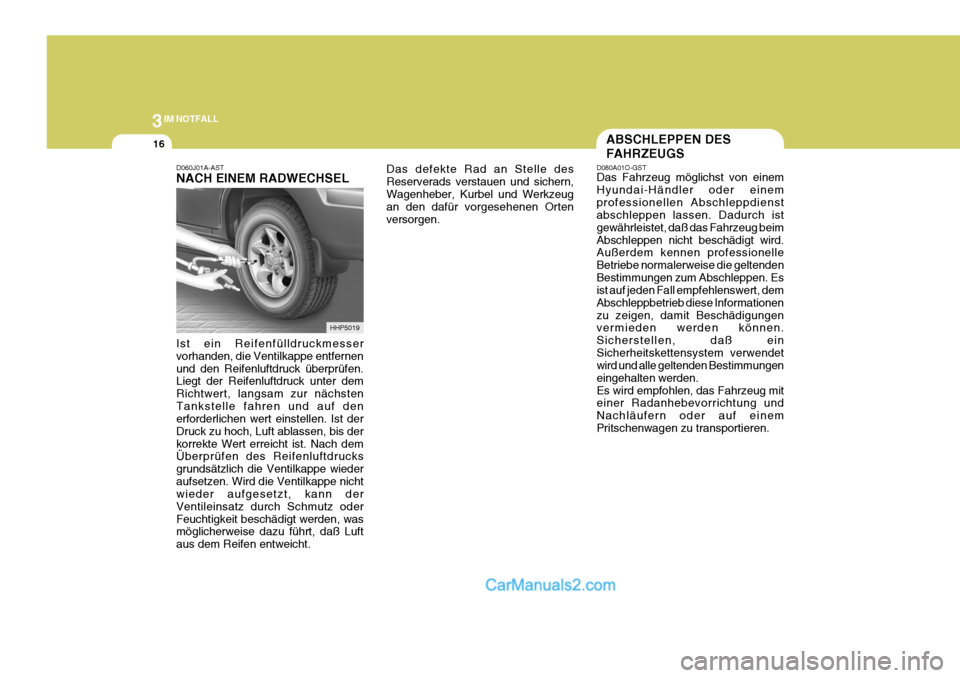

D060J01A-AST NACH EINEM RADWECHSEL Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernenund den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter dem Richtwert, langsam zur nächstenTankstelle fahren und auf den erforderlichen wert einstellen. Ist der Druck zu hoch, Luft ablassen, bis derkorrekte Wert erreicht ist. Nach dem Überprüfen des Reifenluftdrucks grundsätzlich die Ventilkappe wiederaufsetzen. Wird die Ventilkappe nicht wieder aufgesetzt, kann der Ventileinsatz durch Schmutz oderFeuchtigkeit beschädigt werden, was möglicherweise dazu führt, daß Luft aus dem Reifen entweicht. Das defekte Rad an Stelle desReserverads verstauen und sichern,Wagenheber, Kurbel und Werkzeug an den dafür vorgesehenen Orten versorgen.
ABSCHLEPPEN DES FAHRZEUGS
D080A01O-GST Das Fahrzeug möglichst von einem Hyundai-Händler oder einemprofessionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltendenBestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationenzu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß einSicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.Es wird empfohlen, das Fahrzeug mit einer Radanhebevorrichtung und Nachläufern oder auf einemPritschenwagen zu transportieren.

3
IM NOTFALL
17
!
VORSICHT:
o Das Fahrzeug kann bei unsachgemäßem Abschleppen beschädigt werden!
o Sicherstellen, daß das Getriebe
auf Neutral steht.
o Wenn der Motor nicht gestartet
werden kann, darauf achten, daß der Zündschlüssel auf Position "ACC" steht, damit das Lenkrad nicht blockiert.
D080C01O-GST Abschleppen eines Fahrzeugs mit Allradantrieb
HHP4044
Beim Abschleppen eines Fahrzeugs mit Allradantrieb alle 4 Räder anhebenoder Nachläufer verwenden.
Nachläufer
Nachläufer VORSICHT:
o Beim Abschleppen von Allradfahrzeugen darauf achten, daß kein Rad mehr den Bodenberührt. Dadurch können das Getriebe oder das Allradsystem schwer beschädigt werden.
o Beim Abschleppen des Fahrzeug darauf achten, daß Stoßfängerund Unterboden des Fahrzeugsnicht beschädigt werden.
!
HHP4045
o Nicht mit einem Seilzug- Abschleppwagen abschleppen, da hierdurch der Stoßfänger oder der Unterboden des Fahrzeugs beschädigt werden können.

3IM NOTFALL
18

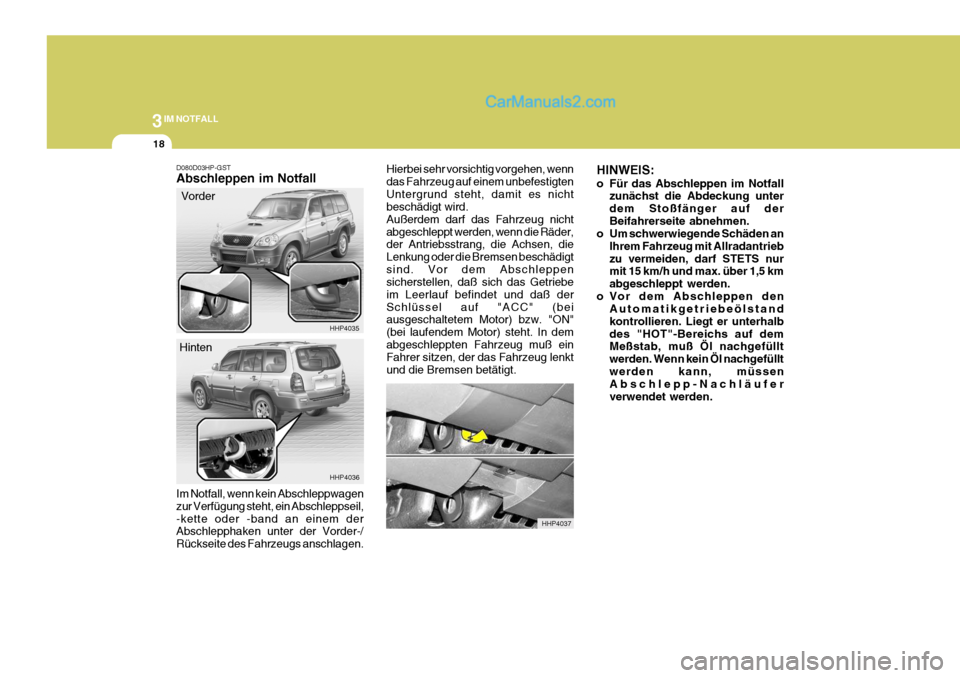

HINWEIS:
o Für das Abschleppen im Notfall
zunächst die Abdeckung unter dem Stoßfänger auf derBeifahrerseite abnehmen.
o Um schwerwiegende Schäden an
Ihrem Fahrzeug mit Allradantriebzu vermeiden, darf STETS nur mit 15 km/h und max. über 1,5 km abgeschleppt werden.
o Vor dem Abschleppen den Automatikgetriebeölstandkontrollieren. Liegt er unterhalbdes "HOT"-Bereichs auf dem Meßstab, muß Öl nachgefüllt werden. Wenn kein Öl nachgefülltwerden kann, müssen Abschlepp-Nachläufer verwendet werden.
HHP4037
Hierbei sehr vorsichtig vorgehen, wenn das Fahrzeug auf einem unbefestigtenUntergrund steht, damit es nicht beschädigt wird. Außerdem darf das Fahrzeug nichtabgeschleppt werden, wenn die Räder, der Antriebsstrang, die Achsen, die Lenkung oder die Bremsen beschädigtsind. Vor dem Abschleppen sicherstellen, daß sich das Getriebe im Leerlauf befindet und daß derSchlüssel auf "ACC" (bei ausgeschaltetem Motor) bzw. "ON" (bei laufendem Motor) steht. In demabgeschleppten Fahrzeug muß ein Fahrer sitzen, der das Fahrzeug lenkt und die Bremsen betätigt.
Hinten
HHP4035
HHP4036
D080D03HP-GST Abschleppen im Notfall Im Notfall, wenn kein Abschleppwagen zur Verfügung steht, ein Abschleppseil,-kette oder -band an einem der Abschlepphaken unter der Vorder-/ Rückseite des Fahrzeugs anschlagen. Vorder

3
IM NOTFALL

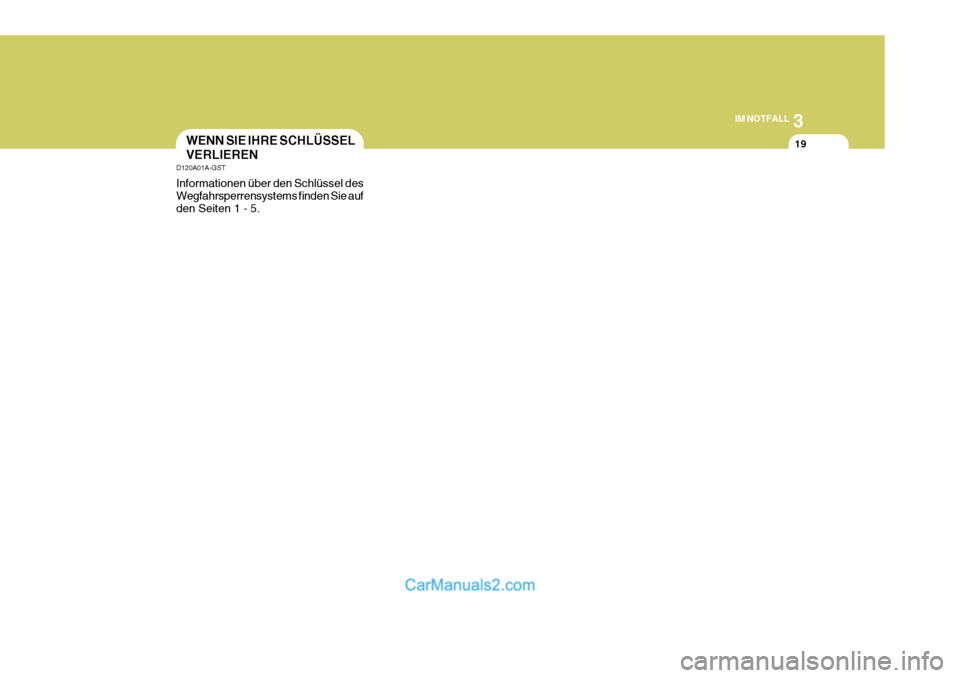

19WENN SIE IHRE SCHLÜSSEL VERLIEREN
D120A01A-GST Informationen über den Schlüssel des Wegfahrsperrensystems finden Sie aufden Seiten 1 - 5.

4

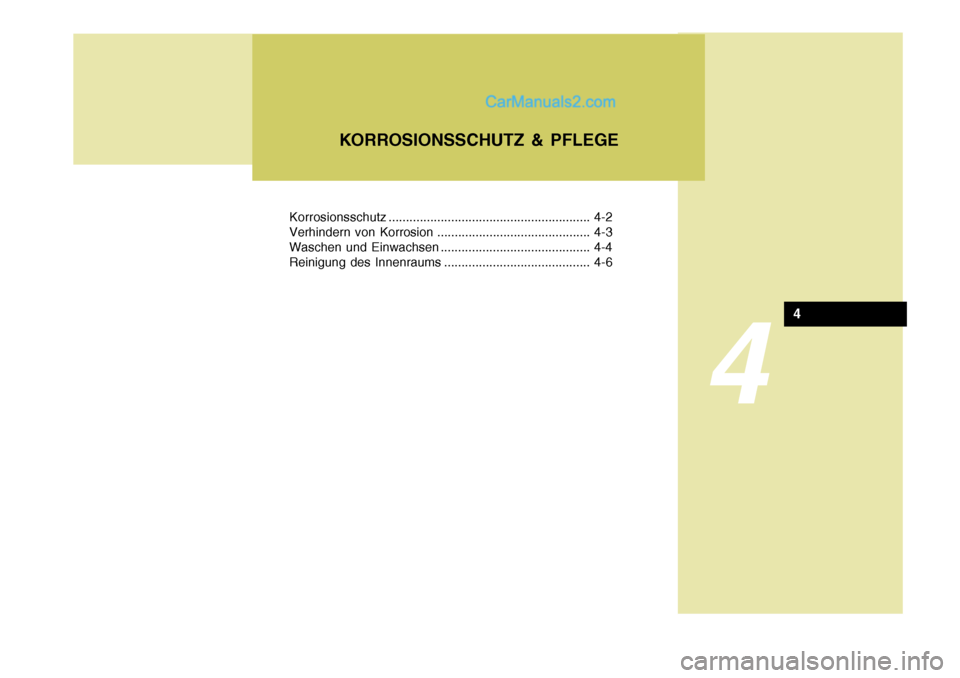

Korrosionsschutz.......................................................... 4-2
Verhindern von Korrosion ............................................ 4-3
Waschen und Einwachsen ........................................... 4-4
Reinigung des Innenraums .......................................... 4-6 KORROSIONSSCHUTZ & PFLEGE
4

4KORROSIONSSCHUTZ & PFLEGE
2KORROSIONSSCHUTZ

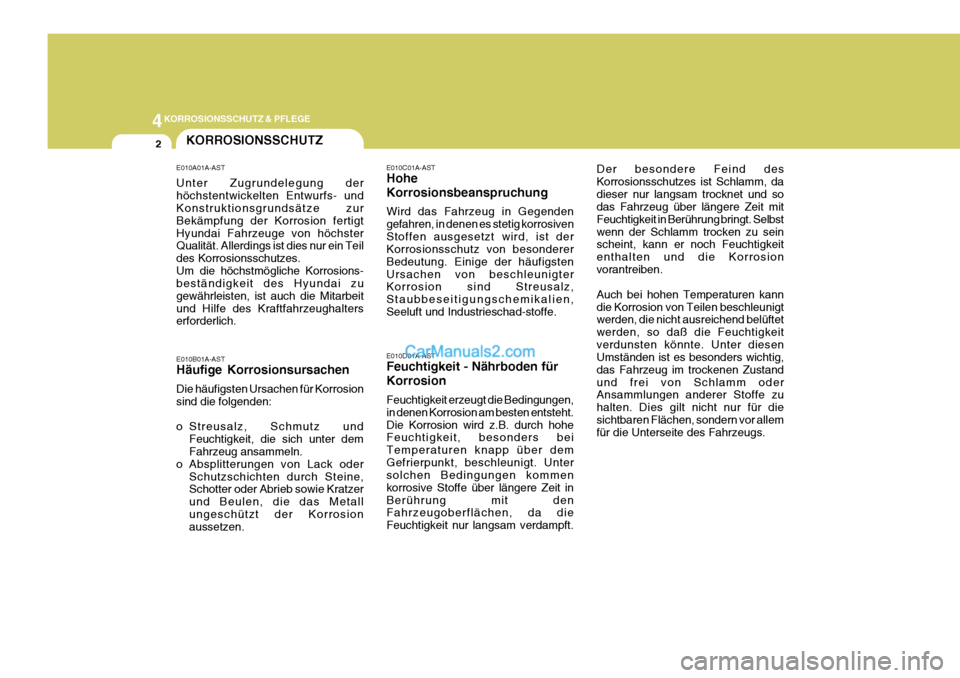

E010A01A-AST Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zur Bekämpfung der Korrosion fertigtHyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes.Um die höchstmögliche Korrosions- beständigkeit des Hyundai zu gewährleisten, ist auch die Mitarbeitund Hilfe des Kraftfahrzeughalters erforderlich. E010B01A-AST Häufige Korrosionsursachen Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder
Schutzschichten durch Steine,Schotter oder Abrieb sowie Kratzer und Beulen, die das Metallungeschützt der Korrosion aussetzen. E010C01A-AST Hohe Korrosionsbeanspruchung Wird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosivenStoffen ausgesetzt wird, ist der Korrosionsschutz von besonderer Bedeutung. Einige der häufigstenUrsachen von beschleunigter Korrosion sind Streusalz, Staubbeseitigungschemikalien,Seeluft und Industrieschad-stoffe. E010D01A-AST Feuchtigkeit - Nährboden für Korrosion Feuchtigkeit erzeugt die Bedingungen, in denen Korrosion am besten entsteht.Die Korrosion wird z.B. durch hohe Feuchtigkeit, besonders bei Temperaturen knapp über demGefrierpunkt, beschleunigt. Unter solchen Bedingungen kommen korrosive Stoffe über längere Zeit inBerührung mit den Fahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft.
Der besondere Feind desKorrosionsschutzes ist Schlamm, dadieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbstwenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosionvorantreiben. Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigt werden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeitverdunsten könnte. Unter diesen Umständen ist es besonders wichtig, das Fahrzeug im trockenen Zustandund frei von Schlamm oder Ansammlungen anderer Stoffe zu halten. Dies gilt nicht nur für diesichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs.

4
KORROSIONSSCHUTZ & PFLEGE

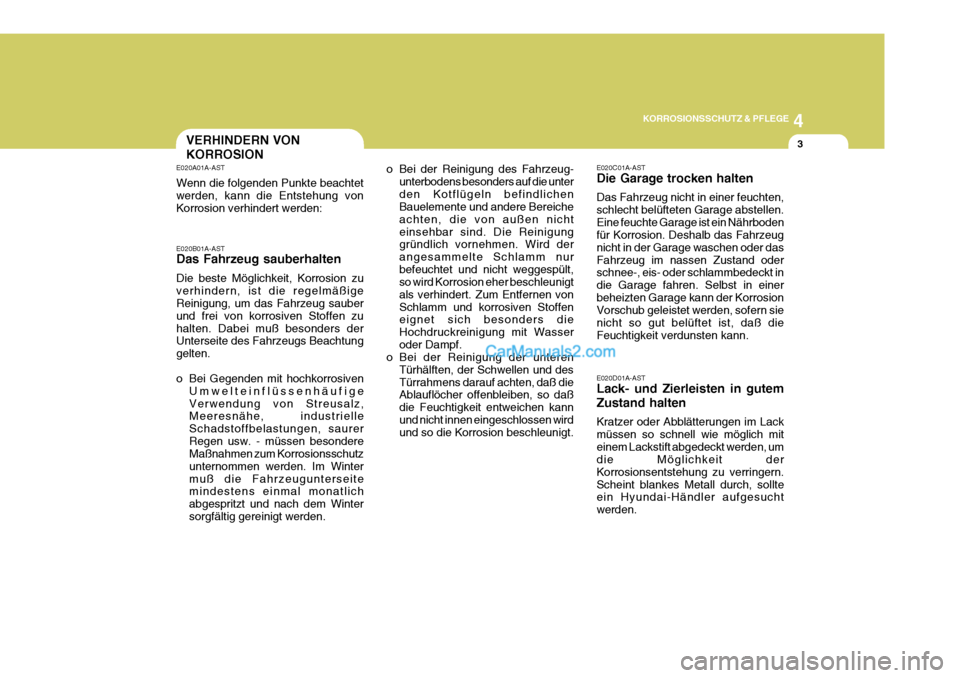

3VERHINDERN VON KORROSION
E020B01A-AST Das Fahrzeug sauberhalten Die beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßige Reinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zuhalten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtung gelten.
o Bei Gegenden mit hochkorrosiven Umwelteinflüssenhäufige Verwendung von Streusalz, Meeresnähe, industrielle Schadstoffbelastungen, saurerRegen usw. - müssen besondere Maßnahmen zum Korrosionsschutz unternommen werden. Im Wintermuß die Fahrzeugunterseite mindestens einmal monatlich abgespritzt und nach dem Wintersorgfältig gereinigt werden.
E020A01A-AST Wenn die folgenden Punkte beachtet werden, kann die Entstehung von Korrosion verhindert werden:
o Bei der Reinigung des Fahrzeug-
unterbodens besonders auf die unter den Kotflügeln befindlichen Bauelemente und andere Bereiche achten, die von außen nichteinsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlamm nurbefeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen vonSchlamm und korrosiven Stoffen eignet sich besonders die Hochdruckreinigung mit Wasseroder Dampf.
o Bei der Reinigung der unteren
Türhälften, der Schwellen und desTürrahmens darauf achten, daß die Ablauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kannund nicht innen eingeschlossen wird und so die Korrosion beschleunigt. E020C01A-AST Die Garage trocken halten Das Fahrzeug nicht in einer feuchten, schlecht belüfteten Garage abstellen.Eine feuchte Garage ist ein Nährboden für Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder dasFahrzeug im nassen Zustand oder schnee-, eis- oder schlammbedeckt in die Garage fahren. Selbst in einerbeheizten Garage kann der Korrosion Vorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß dieFeuchtigkeit verdunsten kann. E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich miteinem Lackstift abgedeckt werden, um die Möglichkeit der Korrosionsentstehung zu verringern.Scheint blankes Metall durch, sollte ein Hyundai-Händler aufgesucht werden.

4KORROSIONSSCHUTZ & PFLEGE
4WASCHEN UND EINWACHSEN

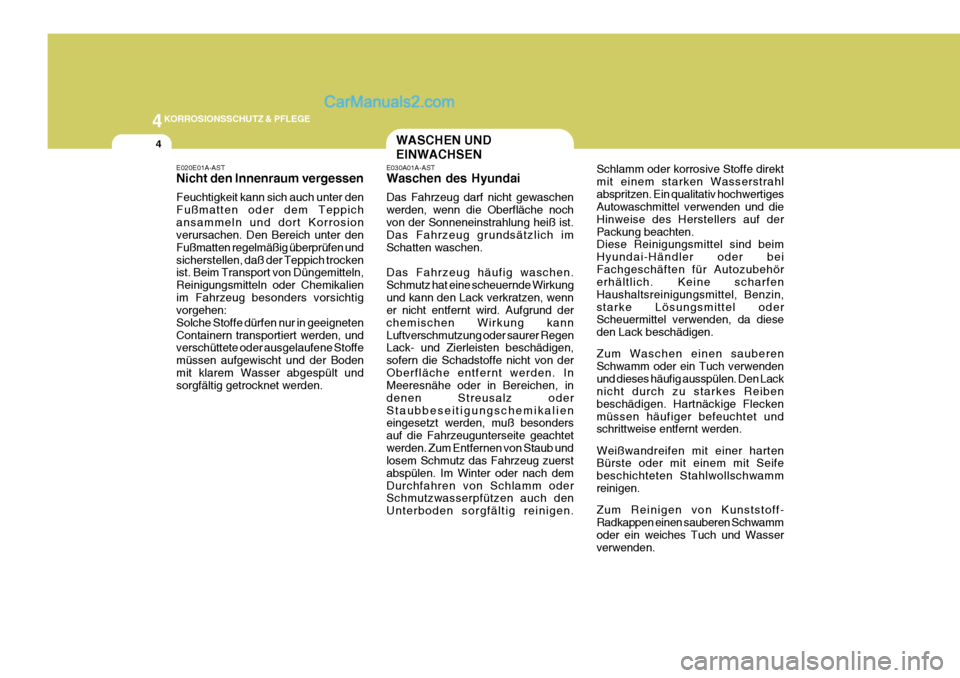

E020E01A-AST Nicht den Innenraum vergessen Feuchtigkeit kann sich auch unter den Fußmatten oder dem Teppichansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen undsicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalienim Fahrzeug besonders vorsichtig vorgehen: Solche Stoffe dürfen nur in geeignetenContainern transportiert werden, und verschüttete oder ausgelaufene Stoffe müssen aufgewischt und der Bodenmit klarem Wasser abgespült und sorgfältig getrocknet werden. E030A01A-AST Waschen des Hyundai Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche nochvon der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich im Schatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkungund kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kannLuftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von derOberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oderStaubbeseitigungschemikalien eingesetzt werden, muß besonders auf die Fahrzeugunterseite geachtetwerden. Zum Entfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach demDurchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen. Schlamm oder korrosive Stoffe direktmit einem starken Wasserstrahlabspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und die Hinweise des Herstellers auf derPackung beachten. Diese Reinigungsmittel sind beim Hyundai-Händler oder beiFachgeschäften für Autozubehör erhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin,starke Lösungsmittel oder Scheuermittel verwenden, da diese den Lack beschädigen. Zum Waschen einen sauberen Schwamm oder ein Tuch verwendenund dieses häufig ausspülen. Den Lack nicht durch zu starkes Reiben beschädigen. Hartnäckige Fleckenmüssen häufiger befeuchtet und schrittweise entfernt werden. Weißwandreifen mit einer harten Bürste oder mit einem mit Seife beschichteten Stahlwollschwammreinigen. Zum Reinigen von Kunststoff- Radkappen einen sauberen Schwamm oder ein weiches Tuch und Wasser verwenden.
