2006 Hyundai Terracan Betriebsanleitung (in German)

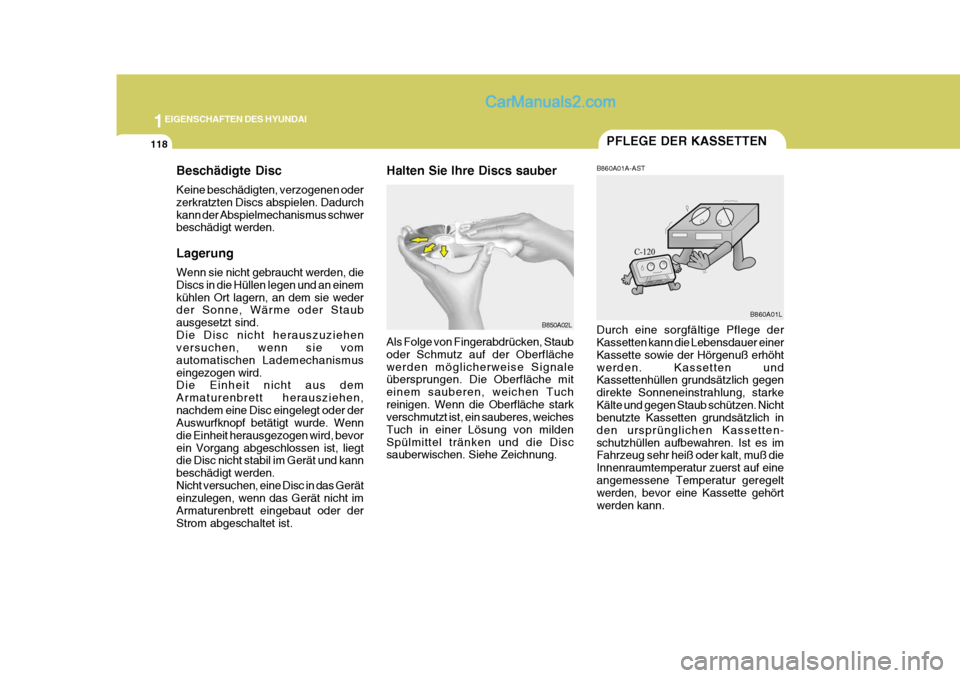

1EIGENSCHAFTEN DES HYUNDAI
118
Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurchkann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einemkühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind.Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird. Die Einheit nicht aus dem Armaturenbrett herausziehen,nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevorein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden.Nicht versuchen, eine Disc in das Gerät einzulegen, wenn das Gerät nicht im Armaturenbrett eingebaut oder derStrom abgeschaltet ist. Halten Sie Ihre Discs sauber
B850A02L
Als Folge von Fingerabdrücken, Stauboder Schmutz auf der Oberflächewerden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildenSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.
PFLEGE DER KASSETTEN
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starkeKälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichen Kassetten-schutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperatur zuerst auf eineangemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
B860A01A-AST
B860A01L

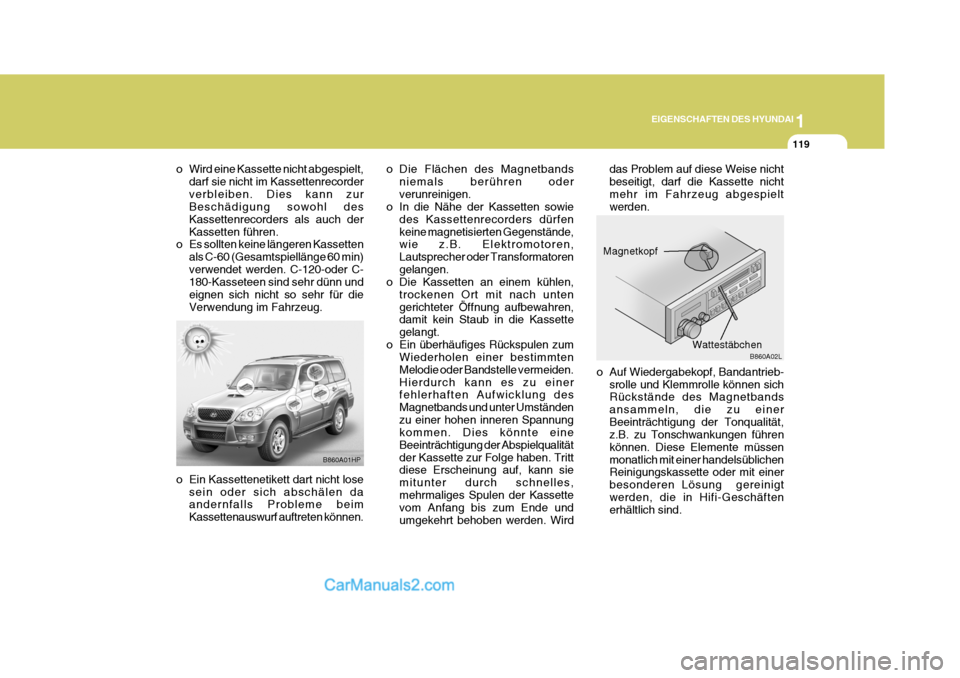

1
EIGENSCHAFTEN DES HYUNDAI
119
B860A02L
o Auf Wiedergabekopf, Bandantrieb-
srolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einerBeeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führen können. Diese Elemente müssenmonatlich mit einer handelsüblichen Reinigungskassette oder mit einer besonderen Lösung gereinigtwerden, die in Hifi-Geschäften erhältlich sind.
das Problem auf diese Weise nicht beseitigt, darf die Kassette nichtmehr im Fahrzeug abgespielt werden.
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch derKassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kasseteen sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug.
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen da andernfalls Probleme beim Kassettenauswurf auftreten können. o Die Flächen des Magnetbands
niemals berühren oderverunreinigen.
o In die Nähe der Kassetten sowie
des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen,
trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden.Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständenzu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualitätder Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles,mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrt behoben werden. Wird Magnetkopf
Wattestäbchen
B860A01HP

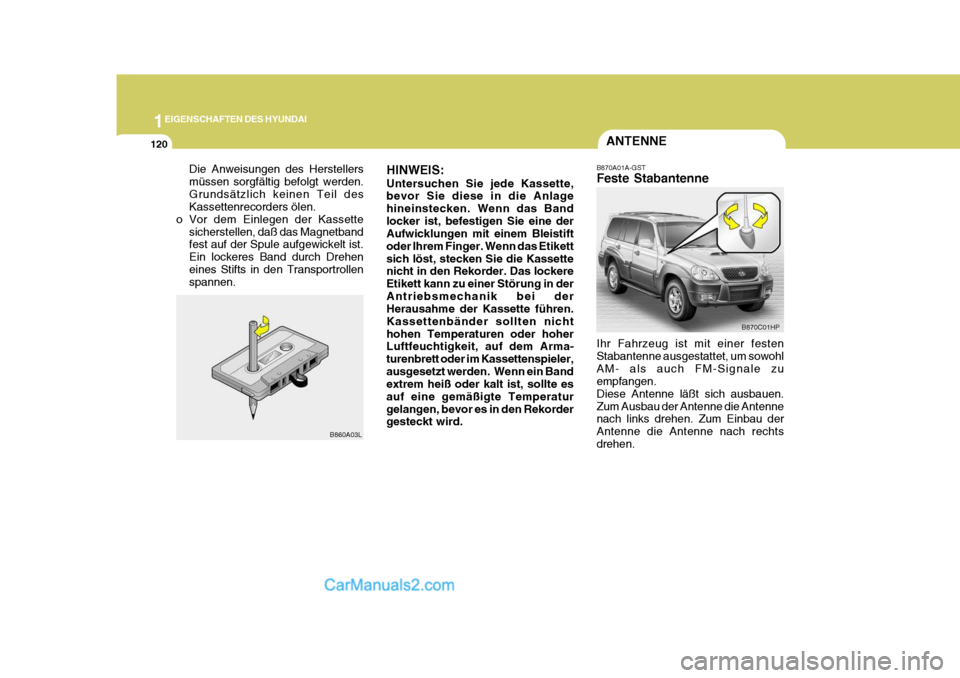

1EIGENSCHAFTEN DES HYUNDAI
120ANTENNE
B860A03L HINWEIS: Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Bandlocker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikettsich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in derAntriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nichthohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Arma- turenbrett oder im Kassettenspieler,ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf eine gemäßigte Temperaturgelangen, bevor es in den Rekorder gesteckt wird.
Die Anweisungen des Herstellers müssen sorgfältig befolgt werden.Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen. B870A01A-GST Feste Stabantenne Ihr Fahrzeug ist mit einer festen Stabantenne ausgestattet, um sowohlAM- als auch FM-Signale zu empfangen. Diese Antenne läßt sich ausbauen.Zum Ausbau der Antenne die Antenne nach links drehen. Zum Einbau der Antenne die Antenne nach rechtsdrehen.B870C01HP

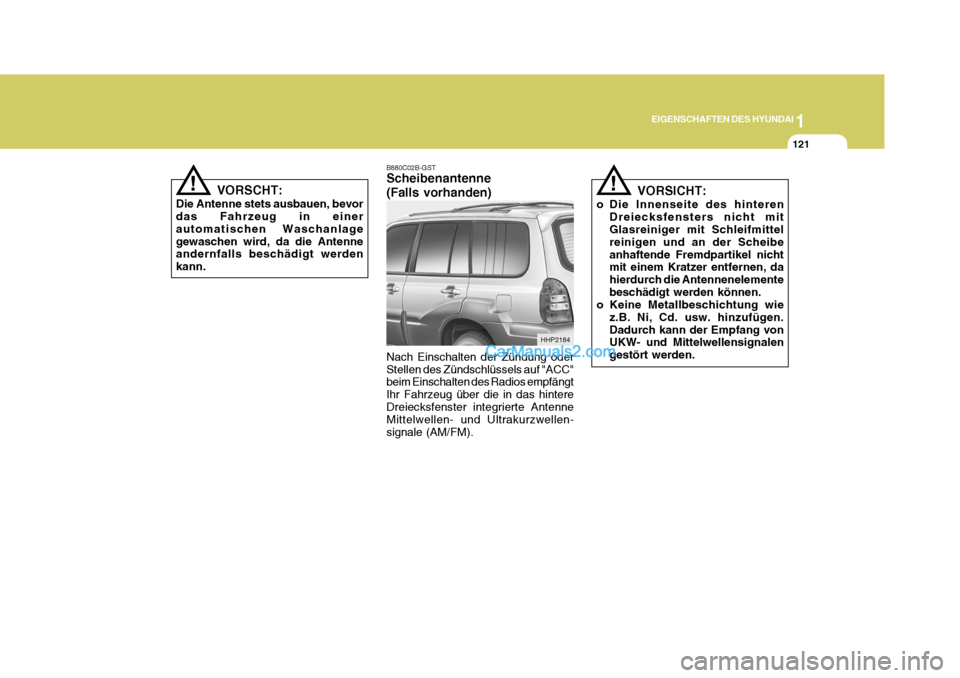

1
EIGENSCHAFTEN DES HYUNDAI
121
!!
VORSCHT:
Die Antenne stets ausbauen, bevor das Fahrzeug in einer automatischen Waschanlagegewaschen wird, da die Antenne andernfalls beschädigt werden kann. B880C02B-GST Scheibenantenne (Falls vorhanden) Nach Einschalten der Zündung oder Stellen des Zündschlüssels auf "ACC" beim Einschalten des Radios empfängt Ihr Fahrzeug über die in das hintereDreiecksfenster integrierte Antenne Mittelwellen- und Ultrakurzwellen- signale (AM/FM). VORSICHT:
o Die Innenseite des hinteren Dreiecksfensters nicht mit Glasreiniger mit Schleifmittel reinigen und an der Scheibeanhaftende Fremdpartikel nicht mit einem Kratzer entfernen, da hierdurch die Antennenelementebeschädigt werden können.
o Keine Metallbeschichtung wie
z.B. Ni, Cd. usw. hinzufügen.Dadurch kann der Empfang von UKW- und Mittelwellensignalen gestört werden.
HHP2184

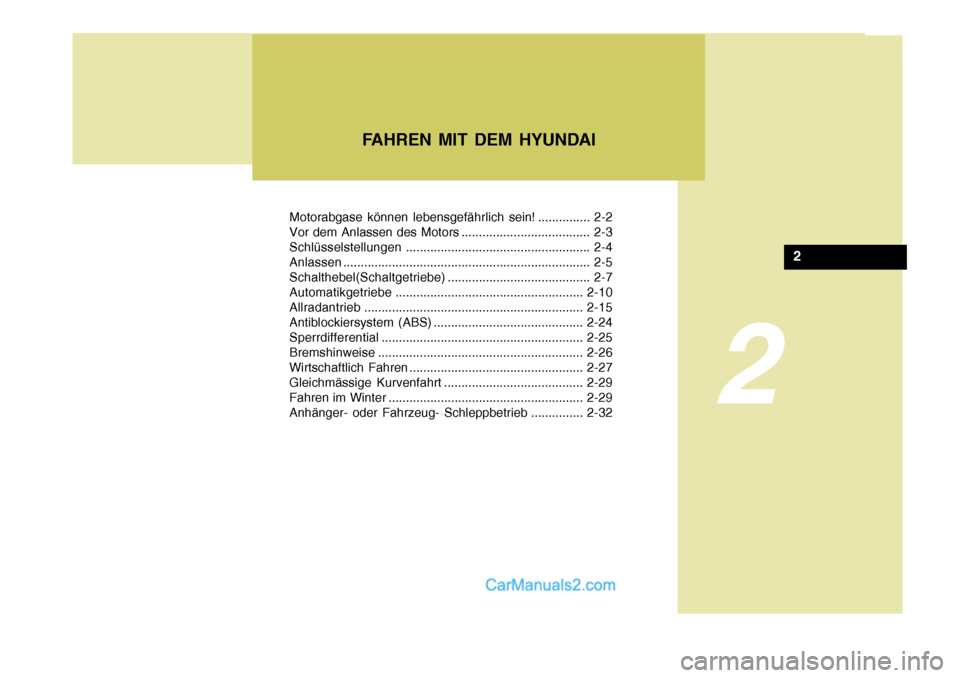

2
Motorabgase können lebensgefährlich sein! ............... 2-2
Vor dem Anlassen des Motors ..................................... 2-3
Schlüsselstellungen..................................................... 2-4
Anlassen ....................................................................... 2-5
Schalthebel(Schaltgetriebe) ......................................... 2-7
Automatikgetriebe ...................................................... 2-10
Allradantrieb ............................................................... 2-15
Antiblockiersystem (ABS) ........................................... 2-24
Sperrdifferential .......................................................... 2-25
Bremshinweise ........................................................... 2-26
Wirtschaftlich Fahren .................................................. 2-27
Gleichmässige Kurvenfahrt ........................................ 2-29
Fahren im Winter ........................................................ 2-29
Anhänger- oder Fahrzeug- Schleppbetrieb ............... 2-32
FAHREN MIT DEM HYUNDAI
2

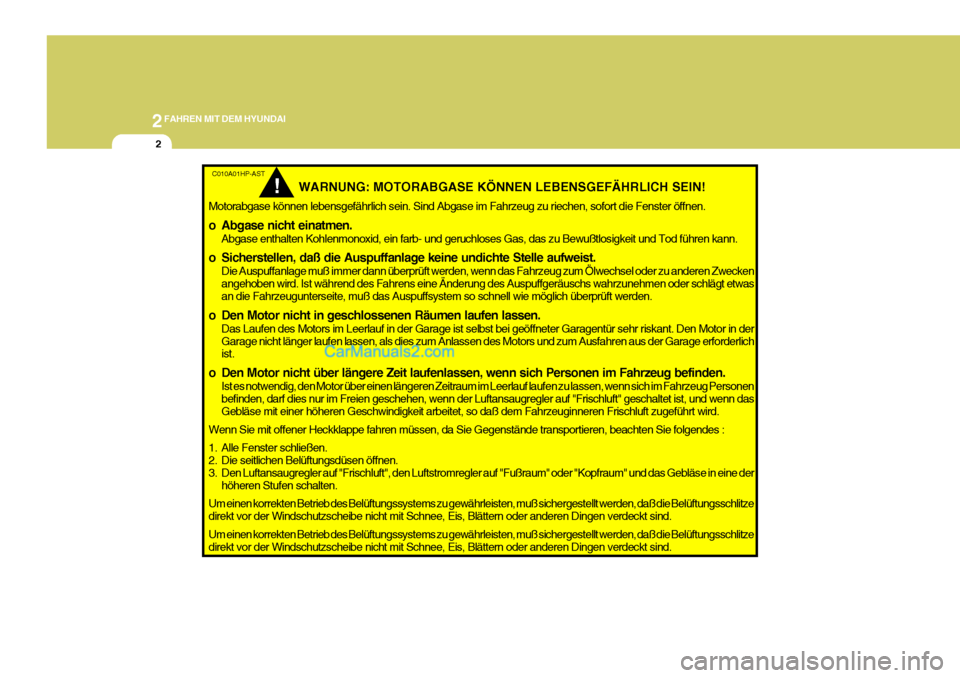

2FAHREN MIT DEM HYUNDAI
2
C010A01HP-AST
WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwasan die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in derGarage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird.
Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes :
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind. Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
!

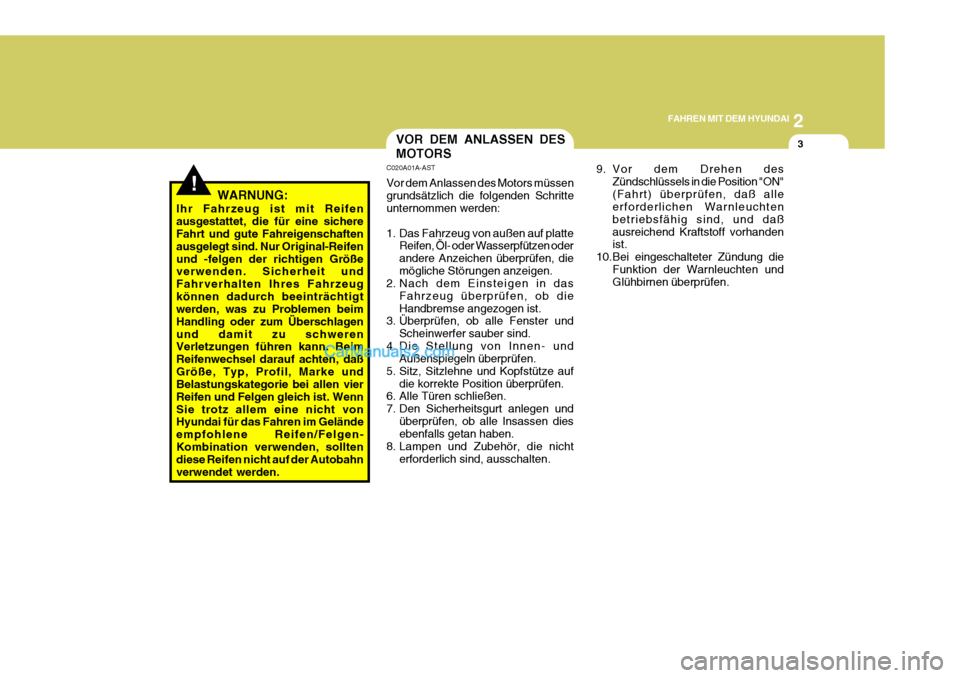

2
FAHREN MIT DEM HYUNDAI
3
C020A01A-AST Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte
Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, diemögliche Störungen anzeigen.
2. Nach dem Einsteigen in das
Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und
überprüfen, ob alle Insassen dies ebenfalls getan haben.
8. Lampen und Zubehör, die nicht erforderlich sind, ausschalten. 9. Vor dem Drehen des
Zündschlüssels in die Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daßausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktion der Warnleuchten undGlühbirnen überprüfen.
!
VOR DEM ANLASSEN DES MOTORS
WARNUNG:
Ihr Fahrzeug ist mit Reifen ausgestattet, die für eine sichere Fahrt und gute Fahreigenschaften ausgelegt sind. Nur Original-Reifenund -felgen der richtigen Größe verwenden. Sicherheit und Fahrverhalten Ihres Fahrzeugkönnen dadurch beeinträchtigt werden, was zu Problemen beim Handling oder zum Überschlagenund damit zu schweren Verletzungen führen kann. Beim Reifenwechsel darauf achten, daßGröße, Typ, Profil, Marke und Belastungskategorie bei allen vier Reifen und Felgen gleich ist. WennSie trotz allem eine nicht von Hyundai für das Fahren im Gelände empfohlene Reifen/Felgen-Kombination verwenden, sollten diese Reifen nicht auf der Autobahn verwendet werden.

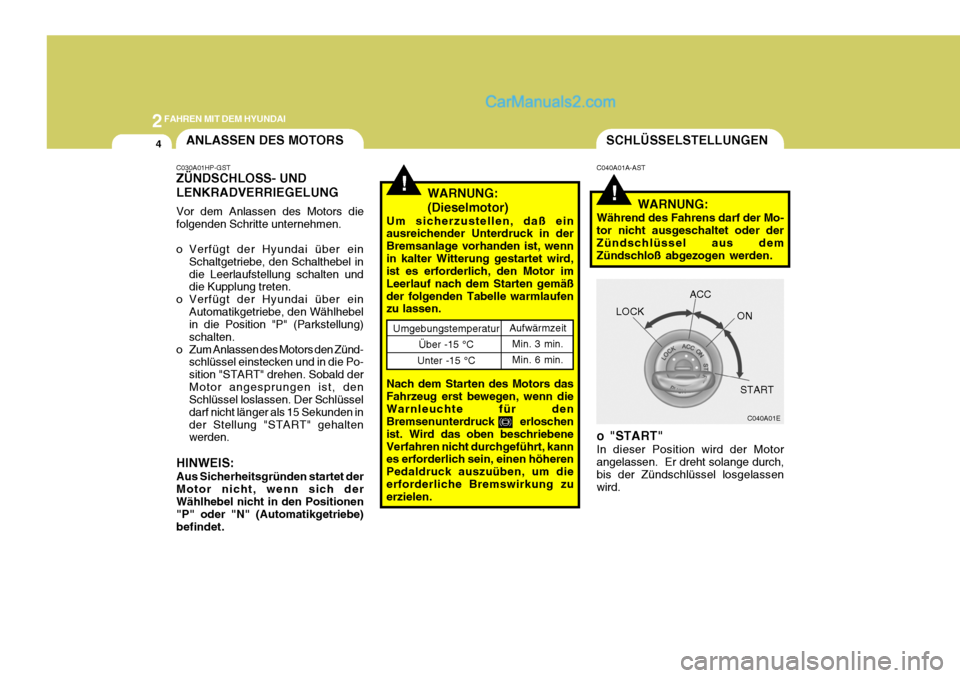

2FAHREN MIT DEM HYUNDAI
4
!!
ANLASSEN DES MOTORS
WARNUNG: (Dieselmotor)
Um sicherzustellen, daß ein ausreichender Unterdruck in der Bremsanlage vorhanden ist, wennin kalter Witterung gestartet wird, ist es erforderlich, den Motor im Leerlauf nach dem Starten gemäßder folgenden Tabelle warmlaufen zu lassen. Nach dem Starten des Motors das Fahrzeug erst bewegen, wenn dieWarnleuchte für den Bremsenunterdruck erloschen ist. Wird das oben beschriebeneVerfahren nicht durchgeführt, kann es erforderlich sein, einen höheren Pedaldruck auszuüben, um dieerforderliche Bremswirkung zu erzielen. C040A01A-AST
WARNUNG:
Während des Fahrens darf der Mo- tor nicht ausgeschaltet oder derZündschlüssel aus dem Zündschloß abgezogen werden.
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassenwird.
C030A01HP-GST ZÜNDSCHLOSS- UND LENKRADVERRIEGELUNG Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd- schlüssel einstecken und in die Po-sition "START" drehen. Sobald derMotor angesprungen ist, den Schlüssel loslassen. Der Schlüssel darf nicht länger als 15 Sekunden inder Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.
Umgebungstemperatur Über -15 °C
Unter -15 °CAufwärmzeit Min. 3 min. Min. 6 min.
SCHLÜSSELSTELLUNGEN
C040A01E
LOCK
ACC
ON
START
