2023 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

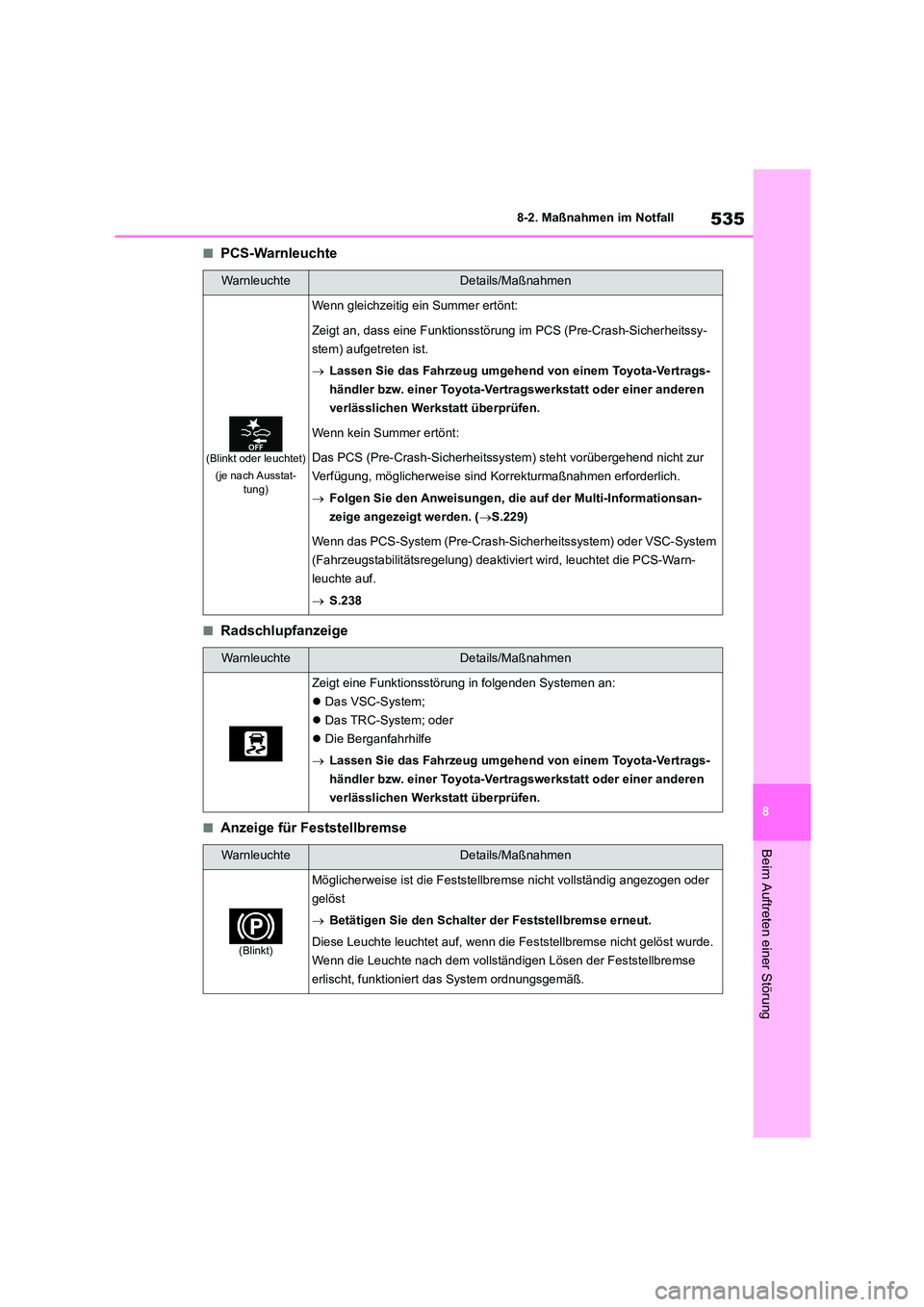

535
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■PCS-Warnleuchte
■Radschlupfanzeige
■Anzeige für Feststellbremse
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
(je nach Ausstat- tung)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssy-
stem) aufgetreten ist.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Crash-Sicherheitssystem) steht vorübergehend nicht zur
Verfügung, möglicherweise sind Korrekturmaßnahmen erforderlich.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.229)
Wenn das PCS-System (Pre-Crash-Sicherheitssystem) oder VSC-System
(Fahrzeugstabilitätsregelung) deaktivier t wird, leuchtet die PCS-Warn-
leuchte auf.
 S.238
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das VSC-System;
 Das TRC-System; oder
 Die Berganfahrhilfe
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellb remse nicht vollständig angezogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelöst wurde.
Wenn die Leuchte nach dem vollständigen Lösen der Feststellbremse
erlischt, funktioniert das System ordnungsgemäß.

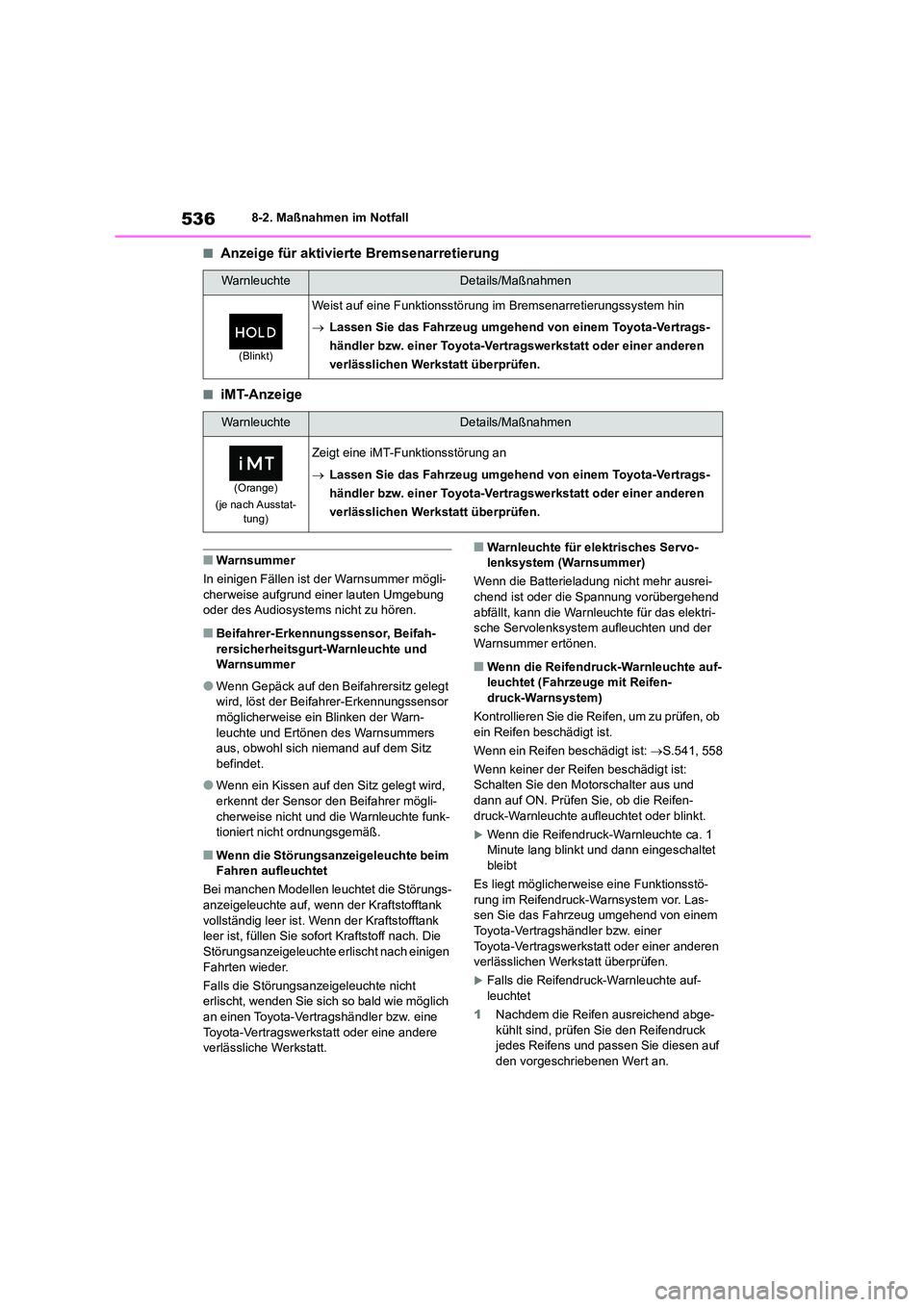

5368-2. Maßnahmen im Notfall
■Anzeige für aktivierte Bremsenarretierung
■iMT-Anzeige
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung oder des Audiosystems nicht zu hören.
■Beifahrer-Erkennungssensor, Beifah-
rersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor möglicherweise ein Blinken der Warn-
leuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und di e Warnleuchte funk-
tioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungs-
anzeigeleuchte auf, wenn der Kraftstofftank
vollständig leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die
Störungsanzeigeleuchte erlischt nach einigen
Fahrten wieder.
Falls die Störungsanz eigeleuchte nicht erlischt, wenden Sie sich so bald wie möglich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Warnleuchte für elektrisches Servo-
lenksystem (Warnsummer)
Wenn die Batterieladung nicht mehr ausrei-
chend ist oder die Spannung vorübergehend abfällt, kann die Warnleuchte für das elektri-
sche Servolenksystem aufleuchten und der
Warnsummer ertönen.
■Wenn die Reifendruck-Warnleuchte auf- leuchtet (Fahrzeuge mit Reifen-
druck-Warnsystem)
Kontrollieren Sie die Reifen, um zu prüfen, ob
ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.541, 558
Wenn keiner der Reifen beschädigt ist: Schalten Sie den Motorschalter aus und
dann auf ON. Prüfen Sie, ob die Reifen-
druck-Warnleuchte aufleuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte ca. 1 Minute lang blinkt und dann eingeschaltet
bleibt
Es liegt möglicherweise eine Funktionsstö-
rung im Reifendruck-Warnsystem vor. Las- sen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
Falls die Reifendruck-Warnleuchte auf-
leuchtet
1 Nachdem die Reifen ausreichend abge-
kühlt sind, prüfen Sie den Reifendruck jedes Reifens und passen Sie diesen auf
den vorgeschriebenen Wert an.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Zeigt eine iMT-Funktionsstörung an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

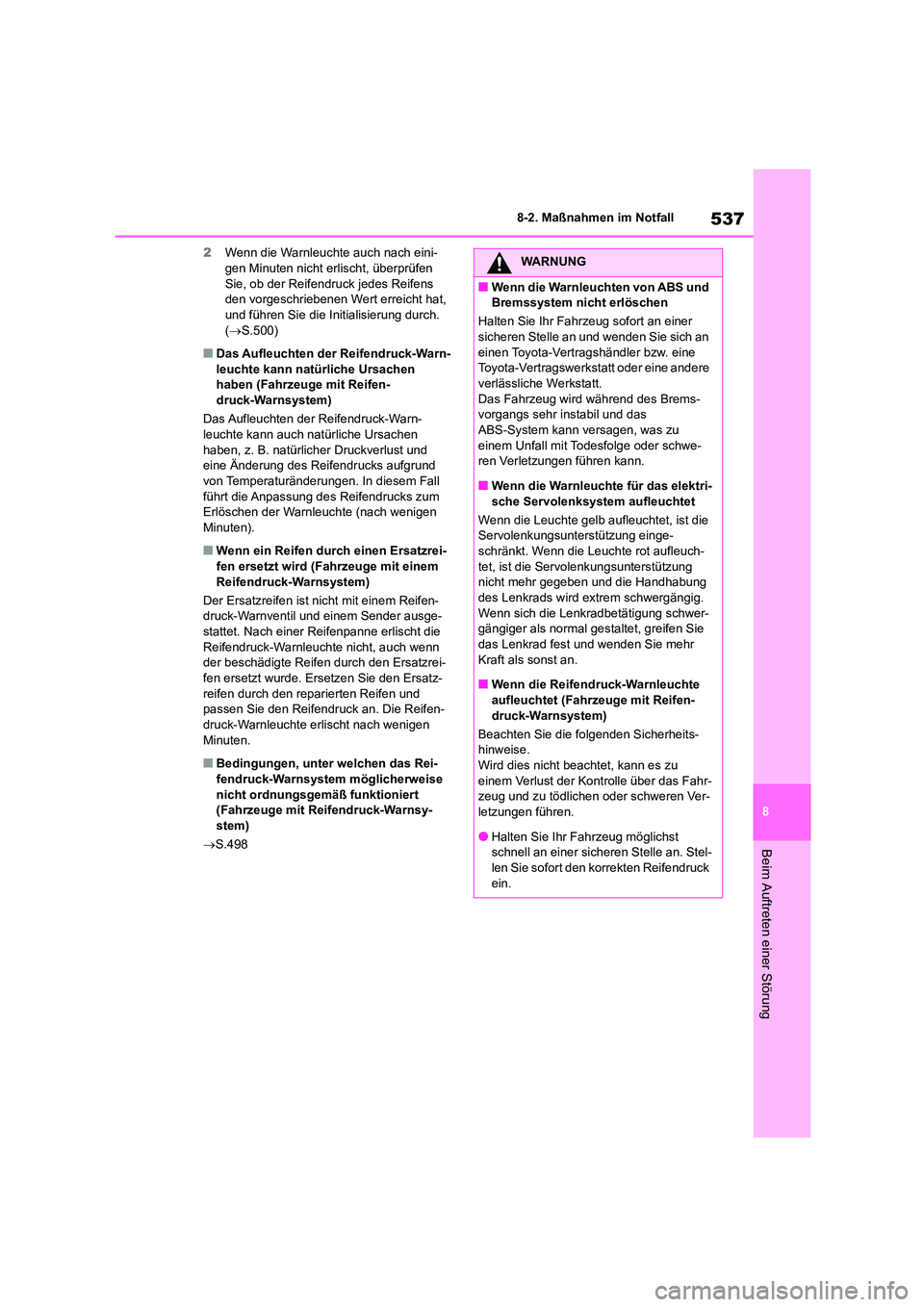

537
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
2 Wenn die Warnleuchte auch nach eini- gen Minuten nicht erlischt, überprüfen
Sie, ob der Reifendruck jedes Reifens
den vorgeschriebenen Wert erreicht hat, und führen Sie die Initialisierung durch.
( S.500)
■Das Aufleuchten der Reifendruck-Warn-
leuchte kann natürliche Ursachen haben (Fahrzeuge mit Reifen-
druck-Warnsystem)
Das Aufleuchten der Reifendruck-Warn-
leuchte kann auch nat ürliche Ursachen
haben, z. B. natürlicher Druckverlust und eine Änderung des Reifendrucks aufgrund
von Temperaturänderungen. In diesem Fall
führt die Anpassung des Reifendrucks zum Erlöschen der Warnleuchte (nach wenigen
Minuten).
■Wenn ein Reifen durch einen Ersatzrei-
fen ersetzt wird (Fahrzeuge mit einem Reifendruck-Warnsystem)
Der Ersatzreifen ist nicht mit einem Reifen-
druck-Warnventil und einem Sender ausge-
stattet. Nach einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, auch wenn
der beschädigte Reifen durch den Ersatzrei-
fen ersetzt wurde. Ersetzen Sie den Ersatz- reifen durch den reparierten Reifen und
passen Sie den Reifendruck an. Die Reifen-
druck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter welchen das Rei-
fendruck-Warnsystem möglicherweise
nicht ordnungsgemäß funktioniert (Fahrzeuge mit Reifendruck-Warnsy-
stem)
 S.498
WARNUNG
■Wenn die Warnleuchten von ABS und
Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer
sicheren Stelle an und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt. Das Fahrzeug wird während des Brems-
vorgangs sehr instabil und das
ABS-System kann versagen, was zu einem Unfall mit Todesfolge oder schwe-
ren Verletzungen führen kann.
■Wenn die Warnleuchte für das elektri- sche Servolenksystem aufleuchtet
Wenn die Leuchte gelb aufleuchtet, ist die
Servolenkungsunterstützung einge-
schränkt. Wenn die Leuchte rot aufleuch- tet, ist die Servolenkungsunterstützung
nicht mehr gegeben und die Handhabung
des Lenkrads wird extrem schwergängig. Wenn sich die Lenkradbetätigung schwer-
gängiger als normal gestaltet, greifen Sie
das Lenkrad fest und wenden Sie mehr Kraft als sonst an.
■Wenn die Reifendruck-Warnleuchte
aufleuchtet (Fahrzeuge mit Reifen-
druck-Warnsystem)
Beachten Sie die folgenden Sicherheits- hinweise.
Wird dies nicht beachtet, kann es zu
einem Verlust der Kontrolle über das Fahr- zeug und zu tödlichen oder schweren Ver-
letzungen führen.
●Halten Sie Ihr Fahrzeug möglichst schnell an einer sicheren Stelle an. Stel-
len Sie sofort den korrekten Reifendruck
ein.

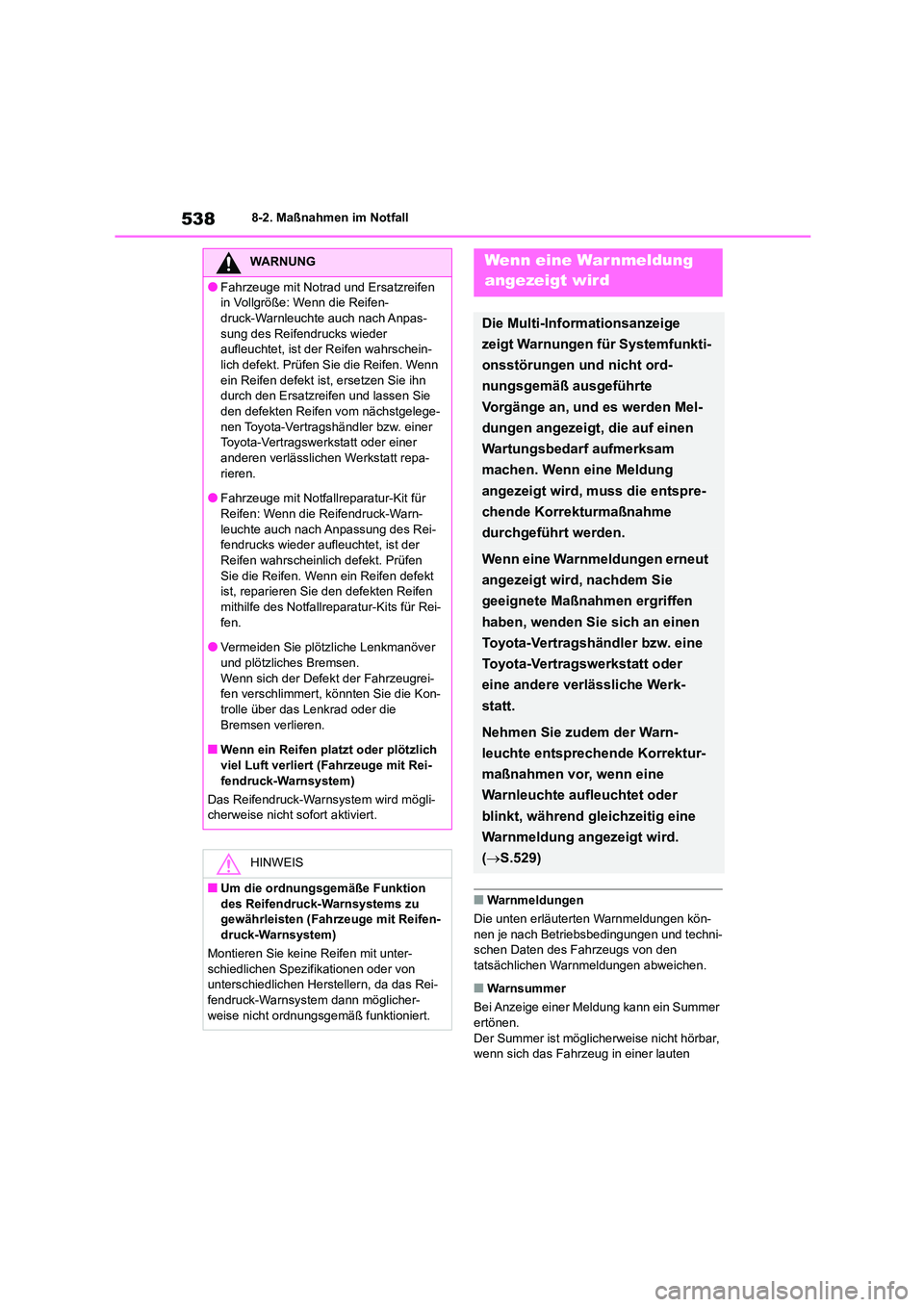

5388-2. Maßnahmen im Notfall
■Warnmeldungen
Die unten erläuterten Warnmeldungen kön-
nen je nach Betriebsbedingungen und techni- schen Daten des Fahrzeugs von den
tatsächlichen Warnmeldungen abweichen.
■Warnsummer
Bei Anzeige einer Meldung kann ein Summer
ertönen.
Der Summer ist möglicherweise nicht hörbar, wenn sich das Fahrzeug in einer lauten
WARNUNG
●Fahrzeuge mit Notrad und Ersatzreifen
in Vollgröße: Wenn die Reifen-
druck-Warnleuchte auch nach Anpas- sung des Reifendrucks wieder
aufleuchtet, ist der Reifen wahrschein-
lich defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn
durch den Ersatzreifen und lassen Sie
den defekten Reifen vom nächstgelege- nen Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt repa- rieren.
●Fahrzeuge mit Notfallreparatur-Kit für
Reifen: Wenn die Reifendruck-Warn- leuchte auch nach Anpassung des Rei-
fendrucks wieder aufleuchtet, ist der
Reifen wahrscheinlich defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt
ist, reparieren Sie den defekten Reifen
mithilfe des Notfallreparatur-Kits für Rei- fen.
●Vermeiden Sie plötzliche Lenkmanöver
und plötzliches Bremsen. Wenn sich der Defekt der Fahrzeugrei-
fen verschlimmert, könnten Sie die Kon-
trolle über das Lenkrad oder die
Bremsen verlieren.
■Wenn ein Reifen platzt oder plötzlich
viel Luft verliert (Fahrzeuge mit Rei-
fendruck-Warnsystem)
Das Reifendruck-Warnsystem wird mögli- cherweise nicht sofort aktiviert.
HINWEIS
■Um die ordnungsgemäße Funktion
des Reifendruck-Warnsystems zu
gewährleisten (Fahrzeuge mit Reifen- druck-Warnsystem)
Montieren Sie keine Reifen mit unter-
schiedlichen Spezifik ationen oder von
unterschiedlichen Herstellern, da das Rei-
fendruck-Warnsystem dann möglicher- weise nicht ordnungsgemäß funktioniert.
Wenn eine Warnmeldung
angezeigt wird
Die Multi-Informationsanzeige
zeigt Warnungen für Systemfunkti-
onsstörungen und nicht ord-
nungsgemäß ausgeführte
Vorgänge an, und es werden Mel-
dungen angezeigt, die auf einen
Wartungsbedarf aufmerksam
machen. Wenn eine Meldung
angezeigt wird, muss die entspre-
chende Korrekturmaßnahme
durchgeführt werden.
Wenn eine Warnmeldungen erneut
angezeigt wird, nachdem Sie
geeignete Maßnahmen ergriffen
haben, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
eine andere verlässliche Werk-
statt.
Nehmen Sie zudem der Warn-
leuchte entsprechende Korrektur-
maßnahmen vor, wenn eine
Warnleuchte aufleuchtet oder
blinkt, während gleichzeitig eine
Warnmeldung angezeigt wird.
( S.529)

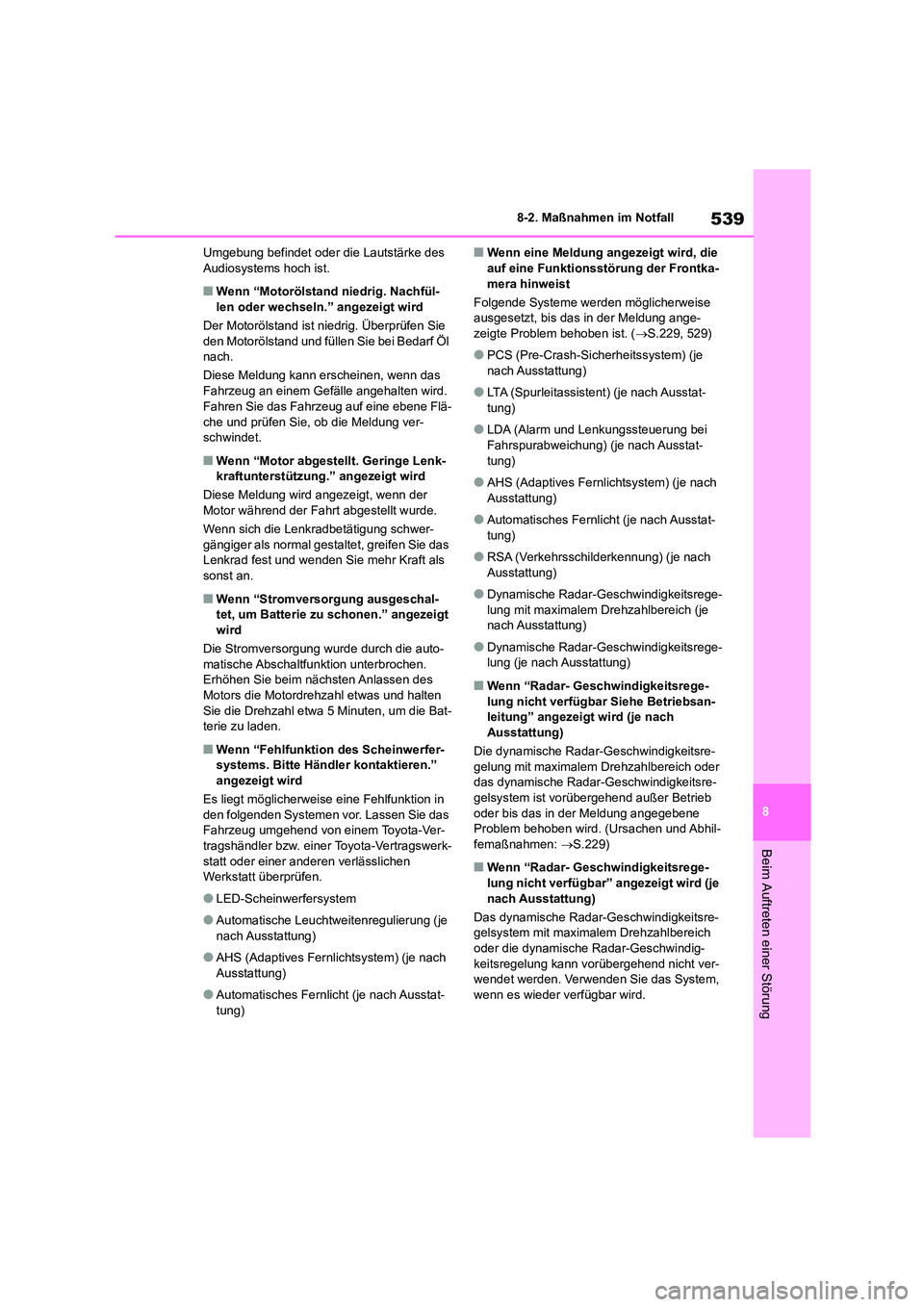

539
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Umgebung befindet oder die Lautstärke des Audiosystems hoch ist.
■Wenn “Motorölstand niedrig. Nachfül-
len oder wechseln.” angezeigt wird
Der Motorölstand ist niedrig. Überprüfen Sie
den Motorölstand und füllen Sie bei Bedarf Öl nach.
Diese Meldung kann erscheinen, wenn das
Fahrzeug an einem Gefälle angehalten wird.
Fahren Sie das Fahrzeug auf eine ebene Flä-
che und prüfen Sie, ob die Meldung ver- schwindet.
■Wenn “Motor abgestellt. Geringe Lenk-
kraftunterstützung.” angezeigt wird
Diese Meldung wird angezeigt, wenn der
Motor während der Fahrt abgestellt wurde.
Wenn sich die Lenkradbetätigung schwer- gängiger als normal gesta ltet, greifen Sie das
Lenkrad fest und wenden Sie mehr Kraft als
sonst an.
■Wenn “Stromversorgung ausgeschal- tet, um Batterie zu schonen.” angezeigt
wird
Die Stromversorgung wurde durch die auto-
matische Abschaltfunktion unterbrochen. Erhöhen Sie beim nächsten Anlassen des
Motors die Motordrehzahl etwas und halten
Sie die Drehzahl etwa 5 Minuten, um die Bat- terie zu laden.
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
angezeigt wird
Es liegt möglicherweise eine Fehlfunktion in den folgenden Systemen vor. Lassen Sie das
Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
●LED-Scheinwerfersystem
●Automatische Leuchtweitenregulierung (je nach Ausstattung)
●AHS (Adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernli cht (je nach Ausstat- tung)
■Wenn eine Meldung angezeigt wird, die auf eine Funktionsstörung der Frontka-
mera hinweist
Folgende Systeme werden möglicherweise
ausgesetzt, bis das in der Meldung ange- zeigte Problem behoben ist. ( S.229, 529)
●PCS (Pre-Crash-Sicherheitssystem) (je nach Ausstattung)
●LTA (Spurleitassistent) (je nach Ausstat-tung)
●LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung) (je nach Ausstat- tung)
●AHS (Adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernli cht (je nach Ausstat- tung)
●RSA (Verkehrsschilderkennung) (je nach Ausstattung)
●Dynamische Radar-Ges chwindigkeitsrege- lung mit maximalem Drehzahlbereich (je
nach Ausstattung)
●Dynamische Radar-Ges chwindigkeitsrege-
lung (je nach Ausstattung)
■Wenn “Radar- Geschwindigkeitsrege-
lung nicht verfügbar Siehe Betriebsan- leitung” angezeigt wird (je nach
Ausstattung)
Die dynamische Radar-G eschwindigkeitsre-
gelung mit maximalem Drehzahlbereich oder das dynamische Radar-G eschwindigkeitsre-
gelsystem ist vorübergehend außer Betrieb
oder bis das in der Meldung angegebene Problem behoben wird. (Ursachen und Abhil-
femaßnahmen: S.229)
■Wenn “Radar- Geschwindigkeitsrege-
lung nicht verfügbar” angezeigt wird (je nach Ausstattung)
Das dynamische Radar-Geschwindigkeitsre-
gelsystem mit maximalem Drehzahlbereich
oder die dynamische Radar-Geschwindig- keitsregelung kann vorübergehend nicht ver-
wendet werden. Verwenden Sie das System,
wenn es wieder verfügbar wird.

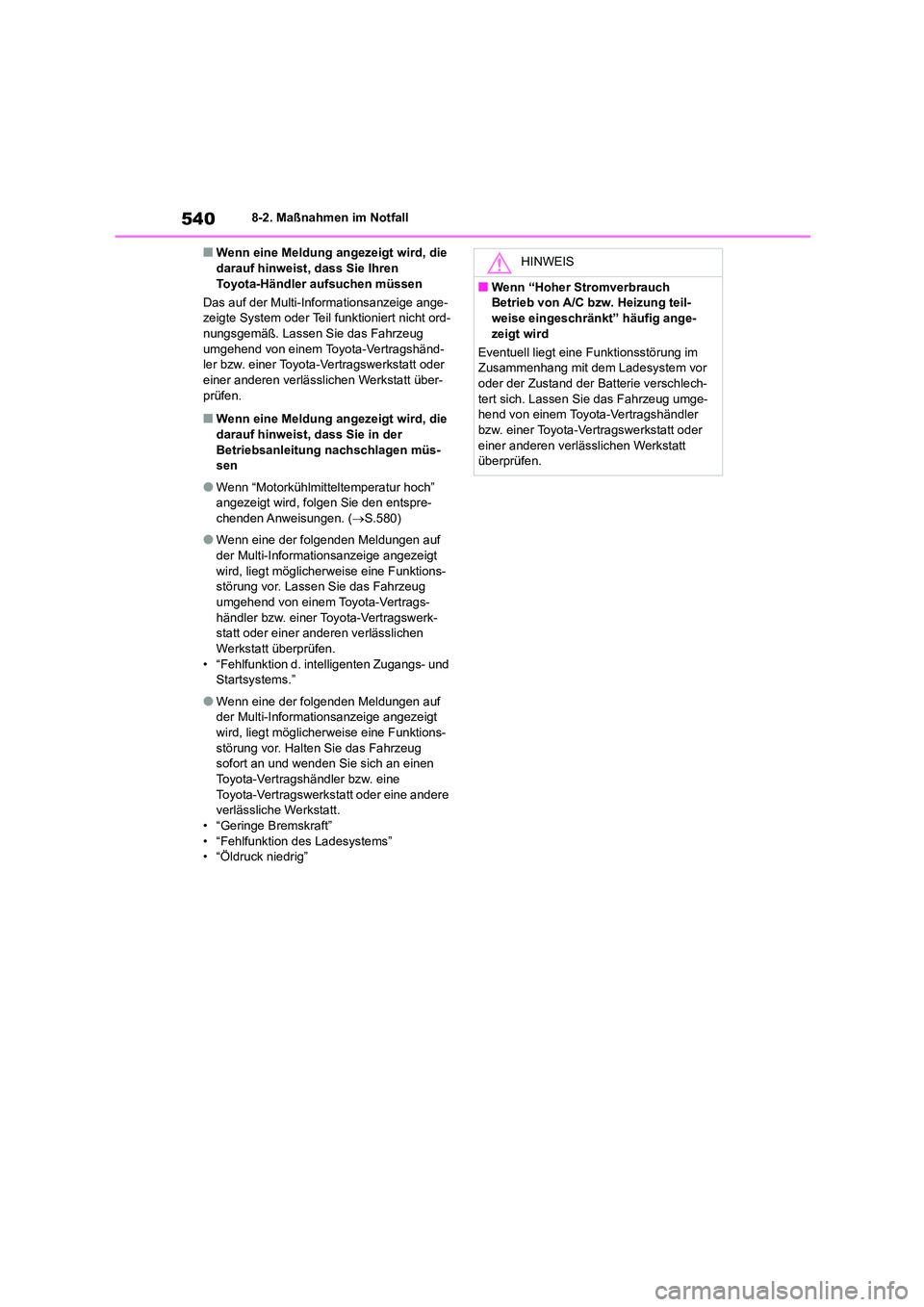

5408-2. Maßnahmen im Notfall
■Wenn eine Meldung angezeigt wird, die darauf hinweist, dass Sie Ihren
Toyota-Händler aufsuchen müssen
Das auf der Multi-Informationsanzeige ange-
zeigte System oder Teil funktioniert nicht ord- nungsgemäß. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie in der
Betriebsanleitung nachschlagen müs- sen
●Wenn “Motorkühlmitteltemperatur hoch” angezeigt wird, folgen Sie den entspre-
chenden Anweisungen. ( S.580)
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions- störung vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems.”
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions-
störung vor. Halten Sie das Fahrzeug sofort an und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
• “Geringe Bremskraft”
• “Fehlfunktion des Ladesystems” • “Öldruck niedrig”
HINWEIS
■Wenn “Hoher Stromverbrauch
Betrieb von A/C bzw. Heizung teil-
weise eingeschränkt” häufig ange- zeigt wird
Eventuell liegt eine Funktionsstörung im
Zusammenhang mit dem Ladesystem vor
oder der Zustand der Batterie verschlech- tert sich. Lassen Sie das Fahrzeug umge-
hend von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.

541
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
 Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Stellen Sie den Schalthebel auf P
(Multidrive) oder N (Schaltgetriebe).
 Schalten Sie den Motor aus.
 Schalten Sie die Warnblinkanlage
ein.
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht aus dem Reifen. Das
Entfernen des Gegenstands kann die
Öffnung vergrößern und die Reparatur
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Notfallreparatur-Kit für
Reifen)
Ihr Fahrzeug ist nicht mit einem
Ersatzreifen, sondern mit einem
Notfallreparatur-Kit für Reifen aus-
gestattet.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfallre-
paratur-Kit für Reifen provisorisch
behoben werden. (Das Kit enthält
eine Flasche Abdichtmittel. Das
Abdichtmittel kann nur einmal zur
provisorischen Ausbesserung
eines Reifens verwendet werden,
ohne dass der Nagel oder die
Schraube aus dem Reifen heraus-
gezogen wird.) Je nach der Art des
Schadens kann dieses Kit unter
Umständen nicht zur Reparatur
des Reifens verwendet werden.
( S.541)
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässli-
chen Werkstatt reparieren oder
auswechseln. Reifen können mit
dem Notfallreparatur-Kit nur provi-
sorisch repariert werden. Lassen
Sie den Reifen so schnell wie
möglich reparieren oder auswech-
seln.
WARNUNG
■Wenn Sie einen defekten Reifen
haben
Fahren Sie nicht weiter, wenn Sie einen
defekten Reifen haben. Bei einem defekten Reifen kann schon
das Fahren einer kurzen Strecke irrepa-
rable Schäden an Reifen und Rad verur-
sachen, die zu einem Unfall führen können.
Vor der Reparatur des Reifens

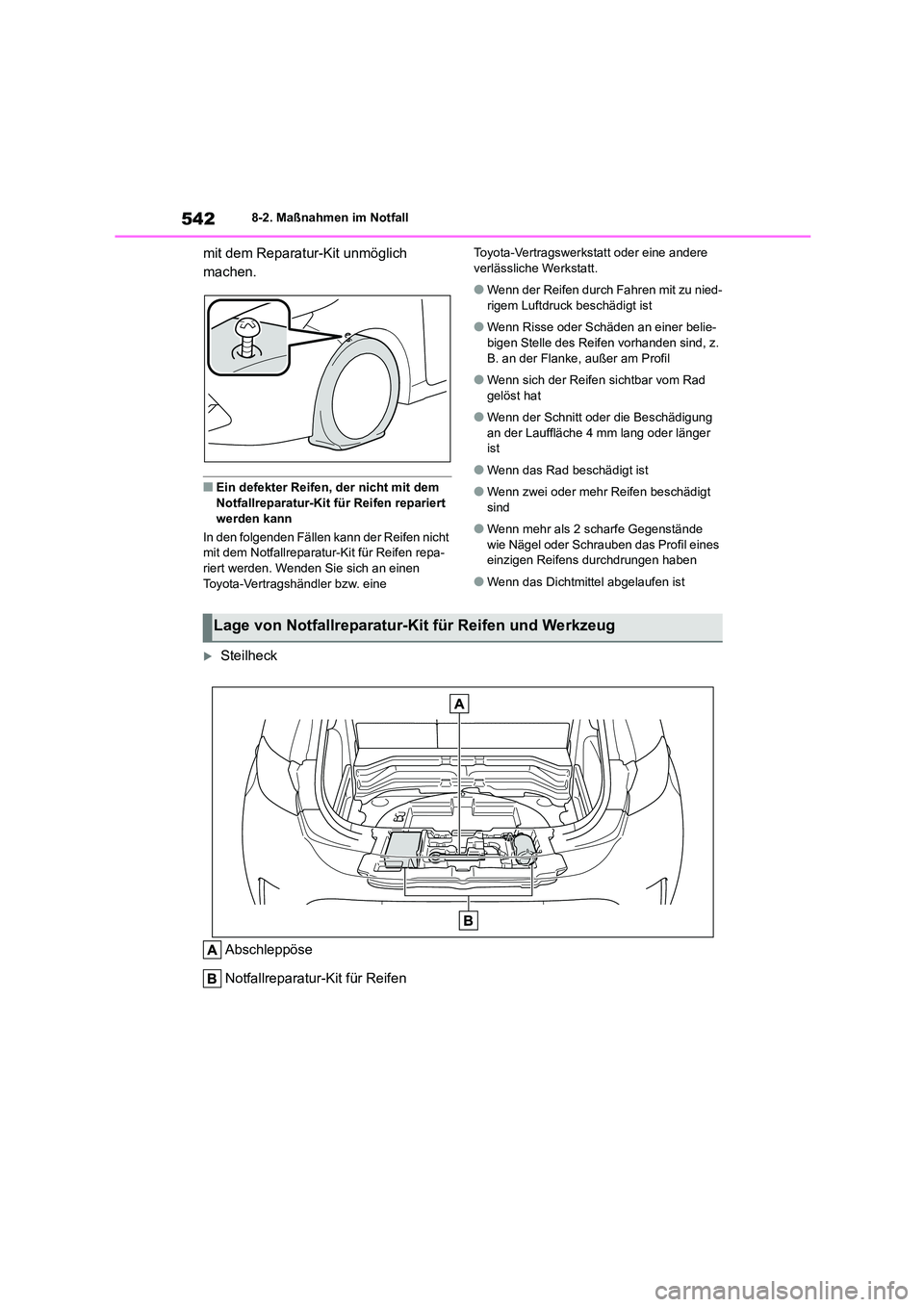

5428-2. Maßnahmen im Notfall
mit dem Reparatur-Kit unmöglich
machen.
■Ein defekter Reifen, der nicht mit dem
Notfallreparatur-Kit für Reifen repariert
werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Notfallreparatur-Kit für Reifen repa-
riert werden. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Wenn der Reifen durch Fahren mit zu nied-rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an einer belie-bigen Stelle des Reifen vorhanden sind, z.
B. an der Flanke, außer am Profil
●Wenn sich der Reifen sichtbar vom Rad
gelöst hat
●Wenn der Schnitt oder die Beschädigung an der Lauffläche 4 mm lang oder länger
ist
●Wenn das Rad beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt sind
●Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
Steilheck
Abschleppöse
Notfallreparatur-Kit für Reifen
Lage von Notfallreparatur-Kit für Reifen und Werkzeug
