2023 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

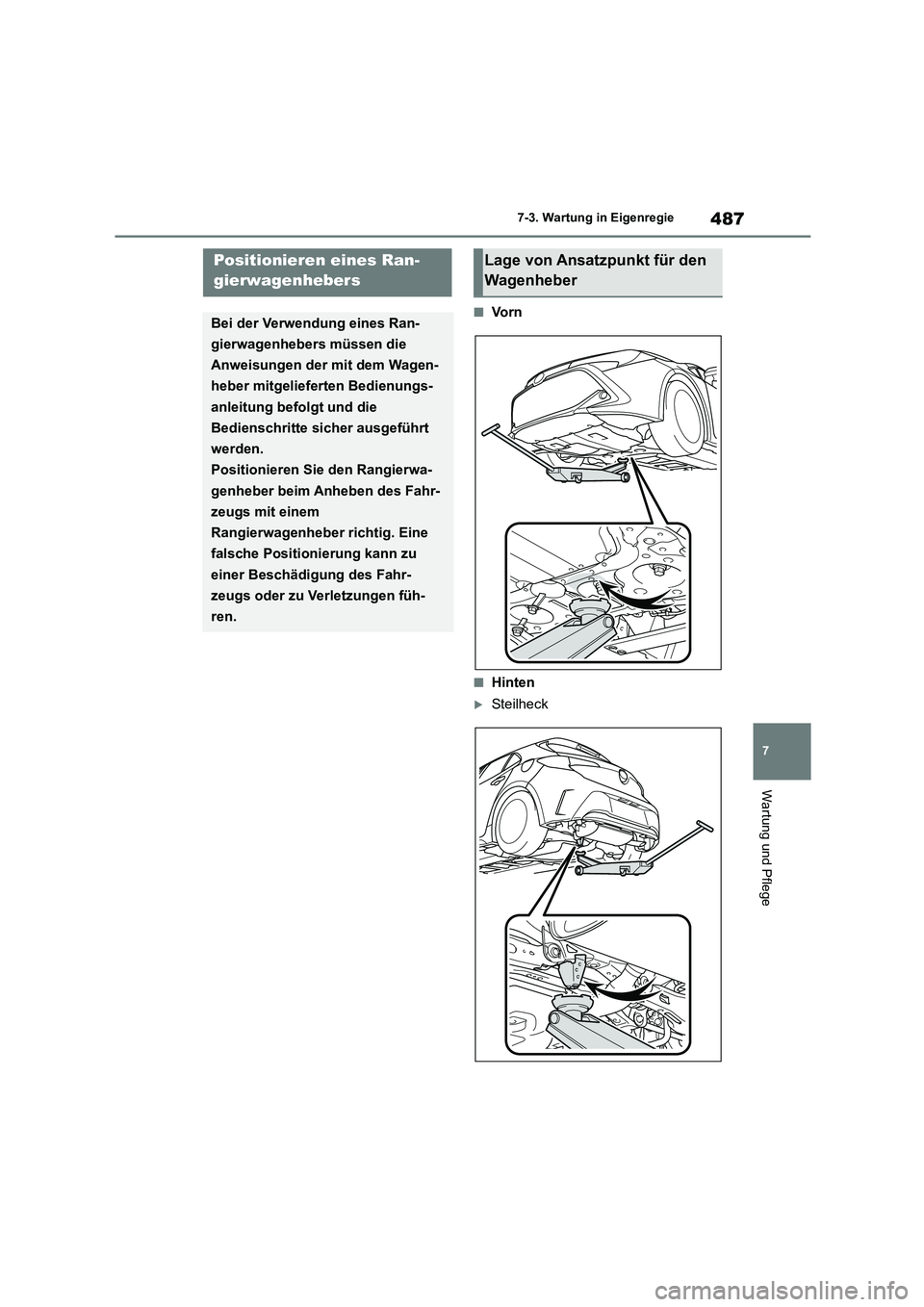

487
7
7-3. Wartung in Eigenregie
Wartung und Pflege
■Vo r n
■Hinten
Steilheck
Positionieren eines Ran-
gierwagenhebers
Bei der Verwendung eines Ran-
gierwagenhebers müssen die
Anweisungen der mit dem Wagen-
heber mitgelieferten Bedienungs-
anleitung befolgt und die
Bedienschritte sicher ausgeführt
werden.
Positionieren Sie den Rangierwa-
genheber beim Anheben des Fahr-
zeugs mit einem
Rangierwagenheber richtig. Eine
falsche Positionierung kann zu
einer Beschädigung des Fahr-
zeugs oder zu Verletzungen füh-
ren.
Lage von Ansatzpunkt für den
Wagenheber

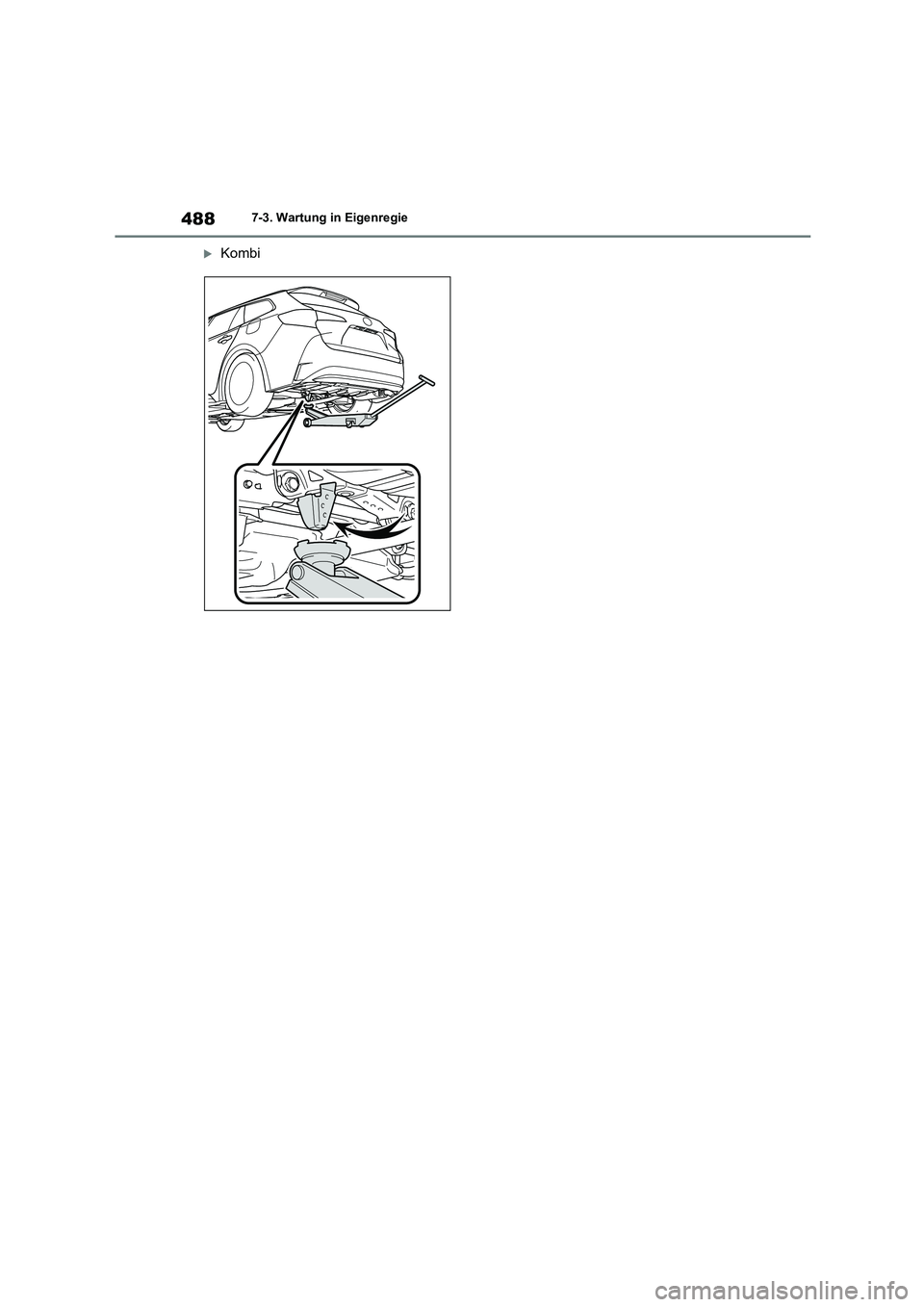

4887-3. Wartung in Eigenregie
Kombi

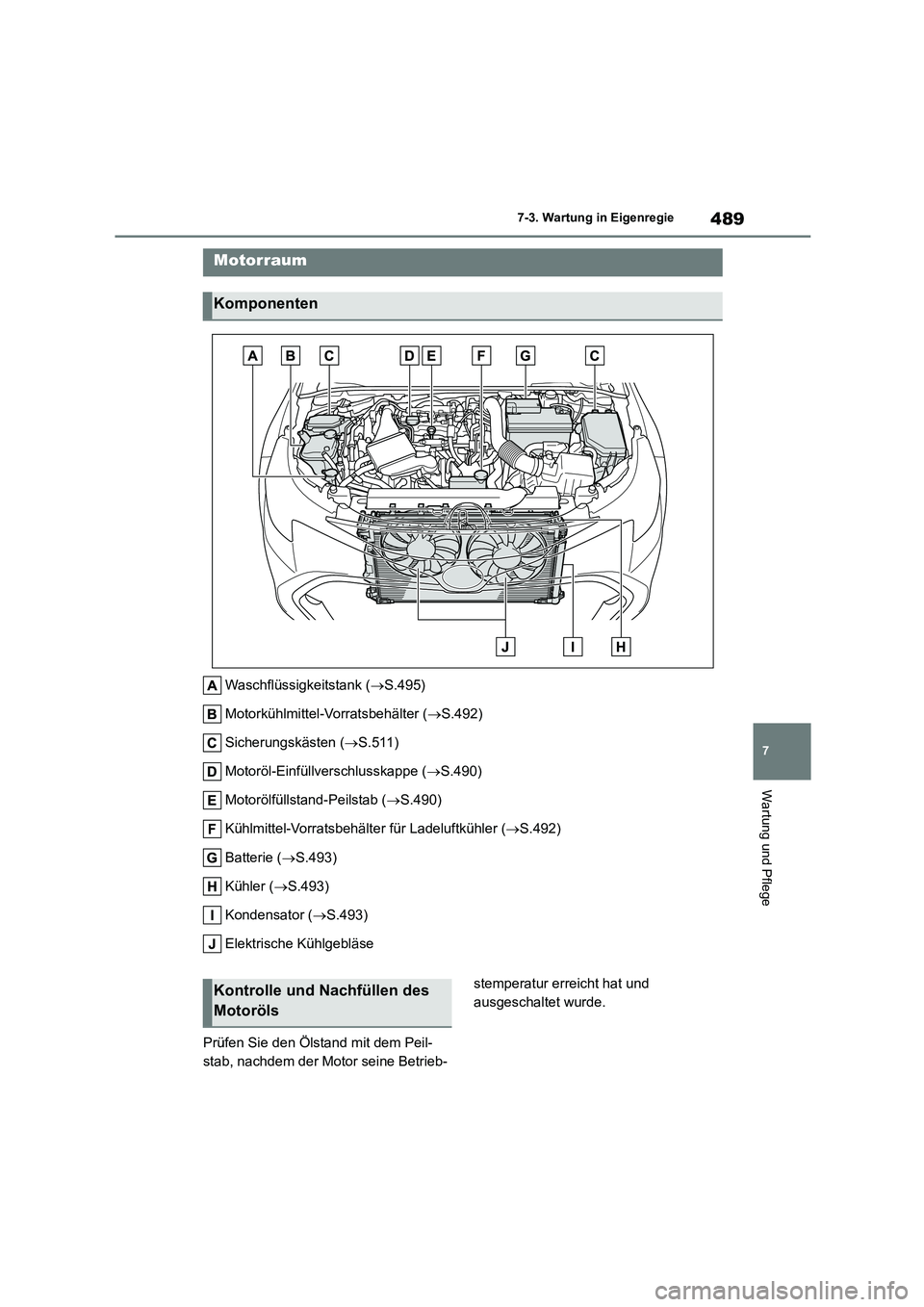

489
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Waschflüssigkeitstank ( S.495)
Motorkühlmittel-Vorratsbehälter ( S.492)
Sicherungskästen ( S.511)
Motoröl-Einfüllverschlusskappe ( S.490)
Motorölfüllstand-Peilstab ( S.490)
Kühlmittel-Vorratsbehälter für Ladeluftkühler ( S.492)
Batterie ( S.493)
Kühler ( S.493)
Kondensator ( S.493)
Elektrische Kühlgebläse
Prüfen Sie den Ölstand mit dem Peil-
stab, nachdem der Motor seine Betrieb-
stemperatur erreicht hat und
ausgeschaltet wurde.
Motorraum
Komponenten
Kontrolle und Nachfüllen des
Motoröls

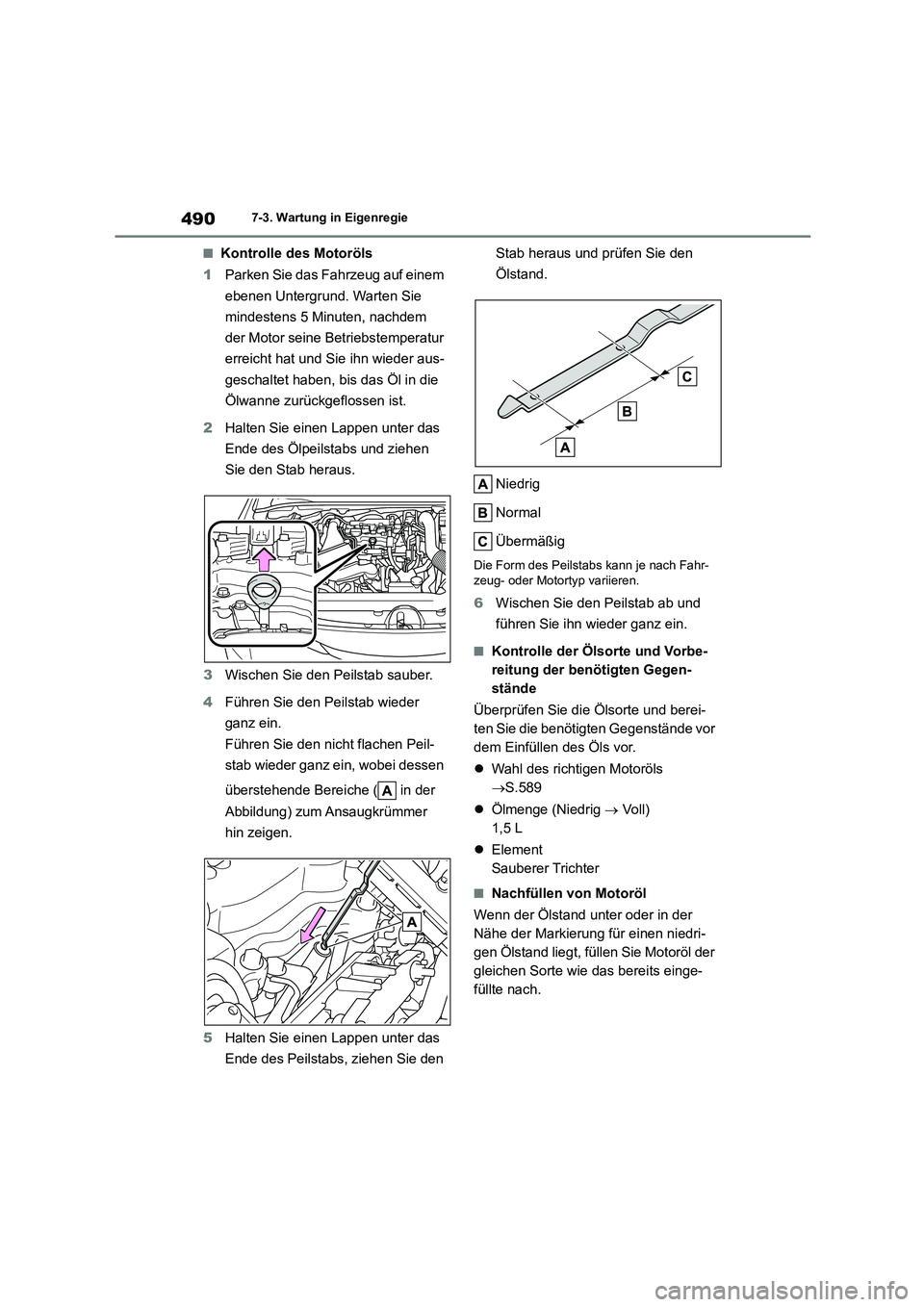

4907-3. Wartung in Eigenregie
■Kontrolle des Motoröls
1 Parken Sie das Fahrzeug auf einem
ebenen Untergrund. Warten Sie
mindestens 5 Minuten, nachdem
der Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder aus-
geschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
2 Halten Sie einen Lappen unter das
Ende des Ölpeilstabs und ziehen
Sie den Stab heraus.
3 Wischen Sie den Peilstab sauber.
4 Führen Sie den Peilstab wieder
ganz ein.
Führen Sie den nicht flachen Peil-
stab wieder ganz ein, wobei dessen
überstehende Bereiche ( in der
Abbildung) zum Ansaugkrümmer
hin zeigen.
5 Halten Sie einen Lappen unter das
Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den
Ölstand.
Niedrig
Normal
Übermäßig
Die Form des Peilstabs kann je nach Fahr-
zeug- oder Motortyp variieren.
6 Wischen Sie den Peilstab ab und
führen Sie ihn wieder ganz ein.
■Kontrolle der Ölsorte und Vorbe-
reitung der benötigten Gegen-
stände
Überprüfen Sie die Ölsorte und berei-
ten Sie die benötigten Gegenstände vor
dem Einfüllen des Öls vor.
 Wahl des richtigen Motoröls
 S.589
 Ölmenge (Niedrig  Voll)
1,5 L
 Element
Sauberer Trichter
■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für einen niedri-
gen Ölstand liegt, füllen Sie Motoröl der
gleichen Sorte wie das bereits einge-
füllte nach.

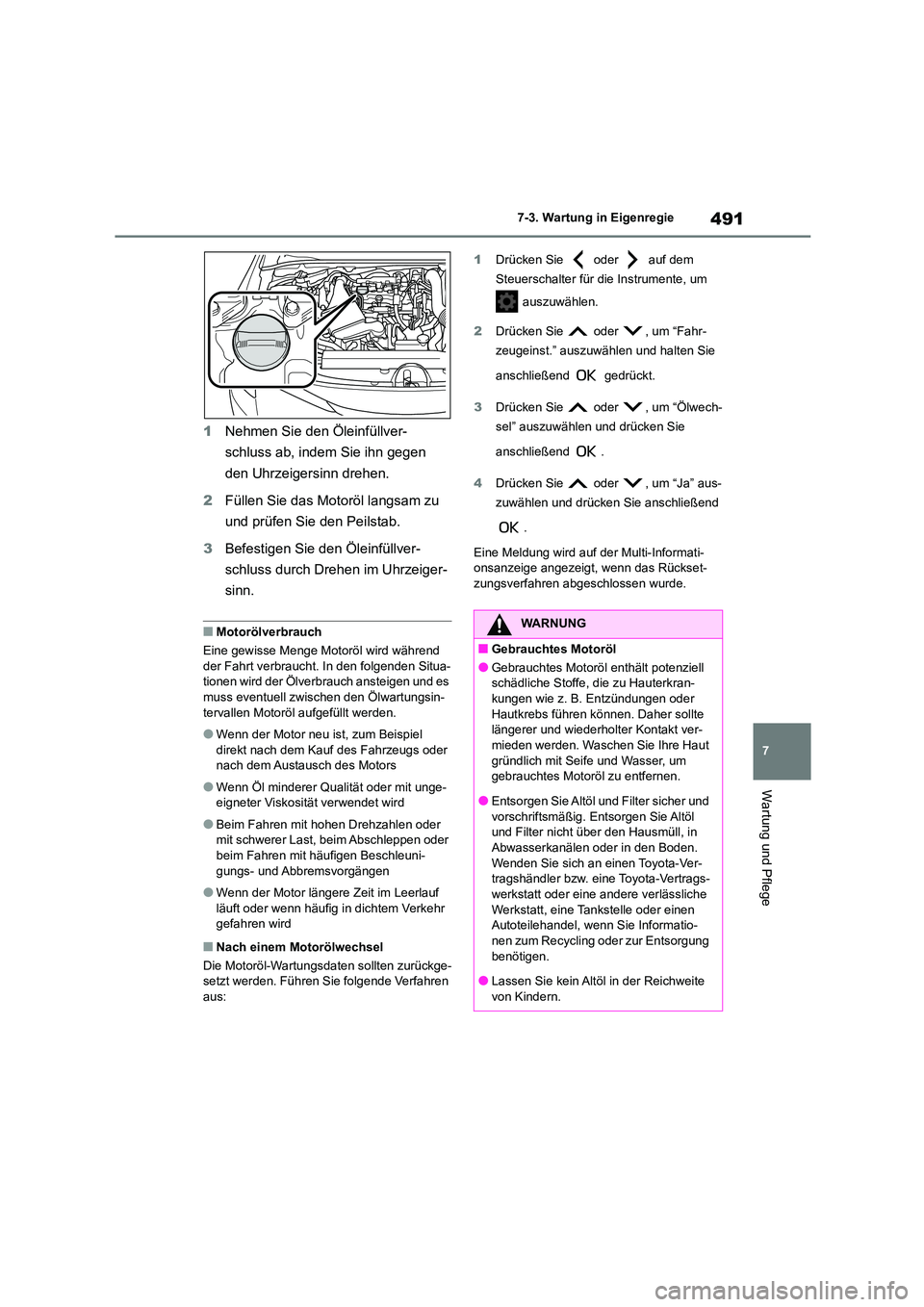

491
7
7-3. Wartung in Eigenregie
Wartung und Pflege
1 Nehmen Sie den Öleinfüllver-
schluss ab, indem Sie ihn gegen
den Uhrzeigersinn drehen.
2 Füllen Sie das Motoröl langsam zu
und prüfen Sie den Peilstab.
3 Befestigen Sie den Öleinfüllver-
schluss durch Drehen im Uhrzeiger-
sinn.
■Motorölverbrauch
Eine gewisse Menge Motoröl wird während
der Fahrt verbraucht. In den folgenden Situa-
tionen wird der Ölverbrauch ansteigen und es muss eventuell zwisc hen den Ölwartungsin-
tervallen Motoröl aufgefüllt werden.
●Wenn der Motor neu ist, zum Beispiel
direkt nach dem Kauf des Fahrzeugs oder
nach dem Austausch des Motors
●Wenn Öl minderer Qualität oder mit unge-
eigneter Viskosität verwendet wird
●Beim Fahren mit hohen Drehzahlen oder
mit schwerer Last, beim Abschleppen oder beim Fahren mit häufigen Beschleuni-
gungs- und Abbremsvorgängen
●Wenn der Motor längere Zeit im Leerlauf
läuft oder wenn häufig in dichtem Verkehr
gefahren wird
■Nach einem Motorölwechsel
Die Motoröl-Wartungsdaten sollten zurückge- setzt werden. Führen Sie folgende Verfahren
aus:
1 Drücken Sie oder auf dem
Steuerschalter für die Instrumente, um
auszuwählen.
2 Drücken Sie oder , um “Fahr-
zeugeinst.” auszuwählen und halten Sie
anschließend gedrückt.
3 Drücken Sie oder , um “Ölwech-
sel” auszuwählen und drücken Sie
anschließend .
4 Drücken Sie oder , um “Ja” aus-
zuwählen und drücken Sie anschließend
.
Eine Meldung wird auf der Multi-Informati- onsanzeige angezeigt, wenn das Rückset-
zungsverfahren abgeschlossen wurde.
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält potenziell
schädliche Stoffe, die zu Hauterkran- kungen wie z. B. Entzündungen oder
Hautkrebs führen können. Daher sollte
längerer und wiederholter Kontakt ver- mieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um
gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und
vorschriftsmäßig. Entsorgen Sie Altöl
und Filter nicht über den Hausmüll, in Abwasserkanälen oder in den Boden.
Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags- werkstatt oder eine andere verlässliche
Werkstatt, eine Tankstelle oder einen
Autoteilehandel, wenn Sie Informatio- nen zum Recycling oder zur Entsorgung
benötigen.
●Lassen Sie kein Altöl in der Reichweite von Kindern.

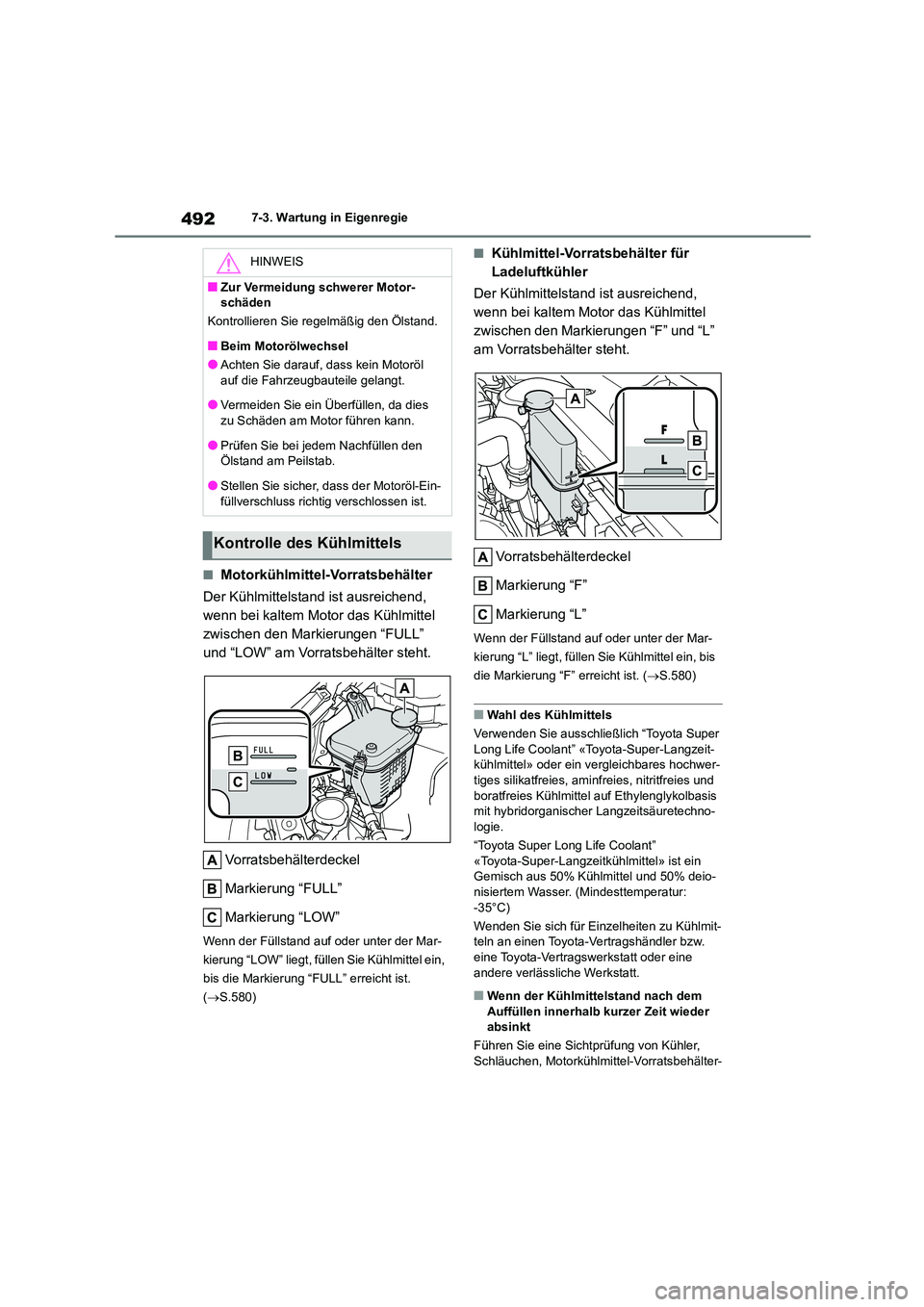

4927-3. Wartung in Eigenregie
■Motorkühlmittel-Vorratsbehälter
Der Kühlmittelstand ist ausreichend,
wenn bei kaltem Motor das Kühlmittel
zwischen den Markierungen “FULL”
und “LOW” am Vorratsbehälter steht.
Vorratsbehälterdeckel
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der Mar-
kierung “LOW” liegt, füllen Sie Kühlmittel ein,
bis die Markierung “FULL” erreicht ist.
( S.580)
■Kühlmittel-Vorratsbehälter für
Ladeluftkühler
Der Kühlmittelstand ist ausreichend,
wenn bei kaltem Motor das Kühlmittel
zwischen den Markierungen “F” und “L”
am Vorratsbehälter steht.
Vorratsbehälterdeckel
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder unter der Mar-
kierung “L” liegt, füllen Sie Kühlmittel ein, bis
die Markierung “F” erreicht ist. ( S.580)
■Wahl des Kühlmittels
Verwenden Sie ausschließlich “Toyota Super
Long Life Coolant” «Toyota-Super-Langzeit- kühlmittel» oder ein vergleichbares hochwer-
tiges silikatfreies, amin freies, nitritfreies und
boratfreies Kühlmittel auf Ethylenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie.
“Toyota Super Long Life Coolant”
«Toyota-Super-Langzeitk ühlmittel» ist ein Gemisch aus 50% Kühlmittel und 50% deio-
nisiertem Wasser. (Mindesttemperatur:
-35°C)
Wenden Sie sich für Einzelheiten zu Kühlmit- teln an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung von Kühler,
Schläuchen, Motorkühlmittel-Vorratsbehälter-
HINWEIS
■Zur Vermeidung schwerer Motor-
schäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da dies
zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den
Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Ein- füllverschluss richtig verschlossen ist.
Kontrolle des Kühlmittels

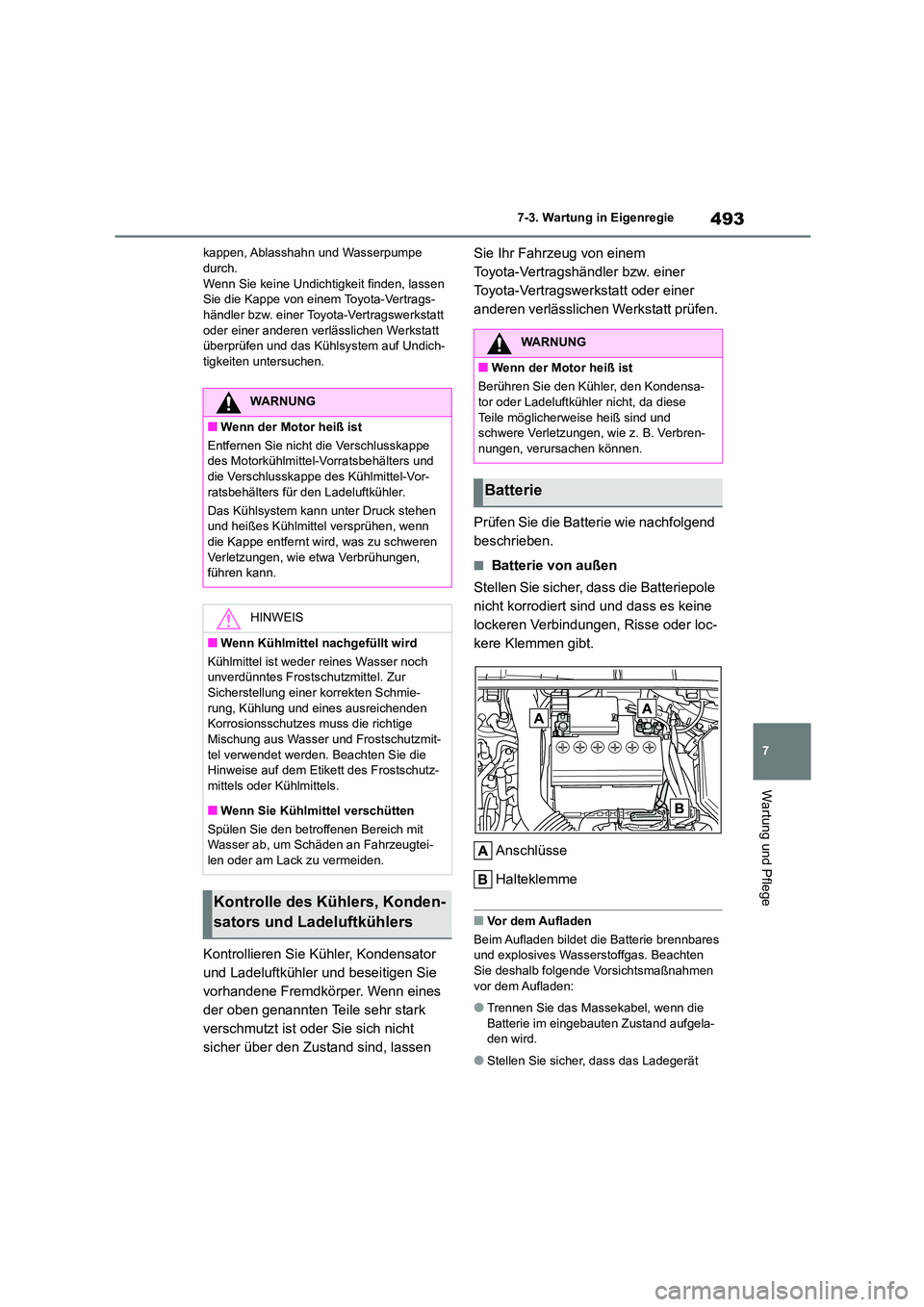

493
7
7-3. Wartung in Eigenregie
Wartung und Pflege
kappen, Ablasshahn und Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, lassen
Sie die Kappe von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt
überprüfen und das Kühlsystem auf Undich- tigkeiten untersuchen.
Kontrollieren Sie Kühler, Kondensator
und Ladeluftkühler und beseitigen Sie
vorhandene Fremdkörper. Wenn eines
der oben genannten Teile sehr stark
verschmutzt ist oder Sie sich nicht
sicher über den Zustand sind, lassen
Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt prüfen.
Prüfen Sie die Batterie wie nachfolgend
beschrieben.
■Batterie von außen
Stellen Sie sicher, dass die Batteriepole
nicht korrodiert sind und dass es keine
lockeren Verbindungen, Risse oder loc-
kere Klemmen gibt.
Anschlüsse
Halteklemme
■Vor dem Aufladen
Beim Aufladen bildet die Batterie brennbares
und explosives Wasserstoffgas. Beachten
Sie deshalb folgende Vorsichtsmaßnahmen vor dem Aufladen:
●Trennen Sie das Massekabel, wenn die Batterie im eingebauten Zustand aufgela-
den wird.
●Stellen Sie sicher, dass das Ladegerät
WARNUNG
■Wenn der Motor heiß ist
Entfernen Sie nicht die Verschlusskappe
des Motorkühlmittel-Vorratsbehälters und
die Verschlusskappe des Kühlmittel-Vor- ratsbehälters für den Ladeluftkühler.
Das Kühlsystem kann unter Druck stehen
und heißes Kühlmittel versprühen, wenn
die Kappe entfernt wird, was zu schweren Verletzungen, wie etwa Verbrühungen,
führen kann.
HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Kühlmittel ist weder reines Wasser noch
unverdünntes Frostschutzmittel. Zur Sicherstellung einer korrekten Schmie-
rung, Kühlung und eines ausreichenden
Korrosionsschutzes mu ss die richtige Mischung aus Wasser und Frostschutzmit-
tel verwendet werden. Beachten Sie die
Hinweise auf dem Etikett des Frostschutz- mittels oder Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit
Wasser ab, um Schäden an Fahrzeugtei- len oder am Lack zu vermeiden.
Kontrolle des Kühlers, Konden-
sators und Ladeluftkühlers
WARNUNG
■Wenn der Motor heiß ist
Berühren Sie den Kühler, den Kondensa-
tor oder Ladeluftkühler nicht, da diese Teile möglicherweise heiß sind und
schwere Verletzungen, wie z. B. Verbren-
nungen, verursachen können.
Batterie

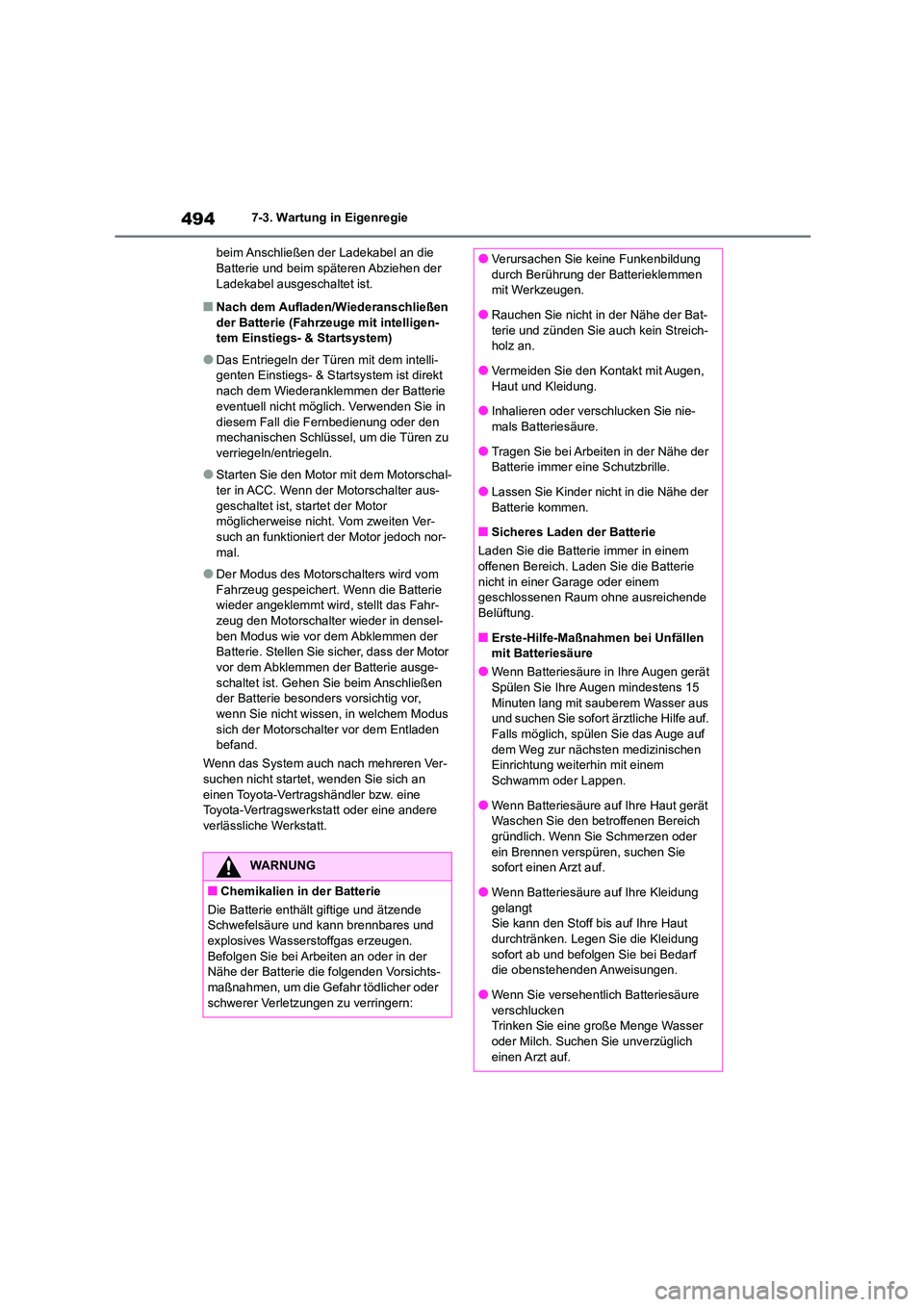

4947-3. Wartung in Eigenregie
beim Anschließen der Ladekabel an die Batterie und beim späteren Abziehen der
Ladekabel ausgeschaltet ist.
■Nach dem Aufladen/Wiederanschließen
der Batterie (Fahrzeuge mit intelligen- tem Einstiegs- & Startsystem)
●Das Entriegeln der Türen mit dem intelli-genten Einstiegs- & Startsystem ist direkt
nach dem Wiederanklemmen der Batterie
eventuell nicht möglich. Verwenden Sie in
diesem Fall die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu
verriegeln/entriegeln.
●Starten Sie den Motor mit dem Motorschal-
ter in ACC. Wenn der Motorschalter aus-
geschaltet ist, startet der Motor möglicherweise nicht. Vom zweiten Ver-
such an funktioniert der Motor jedoch nor-
mal.
●Der Modus des Motorschalters wird vom
Fahrzeug gespeichert. Wenn die Batterie wieder angeklemmt wird, stellt das Fahr-
zeug den Motorschalter wieder in densel-
ben Modus wie vor dem Abklemmen der Batterie. Stellen Sie sicher, dass der Motor
vor dem Abklemmen der Batterie ausge-
schaltet ist. Gehen Sie beim Anschließen der Batterie besonders vorsichtig vor,
wenn Sie nicht wissen, in welchem Modus
sich der Motorschalter vor dem Entladen befand.
Wenn das System auch nach mehreren Ver-
suchen nicht startet, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
WARNUNG
■Chemikalien in der Batterie
Die Batterie enthält giftige und ätzende
Schwefelsäure und kann brennbares und explosives Wasser stoffgas erzeugen.
Befolgen Sie bei Arbeiten an oder in der
Nähe der Batterie die folgenden Vorsichts- maßnahmen, um die Gefahr tödlicher oder
schwerer Verletzungen zu verringern:
●Verursachen Sie keine Funkenbildung
durch Berührung der Batterieklemmen
mit Werkzeugen.
●Rauchen Sie nicht in der Nähe der Bat-
terie und zünden Sie auch kein Streich-
holz an.
●Vermeiden Sie den Kontakt mit Augen,
Haut und Kleidung.
●Inhalieren oder verschlucken Sie nie-
mals Batteriesäure.
●Tragen Sie bei Arbeiten in der Nähe der
Batterie immer eine Schutzbrille.
●Lassen Sie Kinder nicht in die Nähe der Batterie kommen.
■Sicheres Laden der Batterie
Laden Sie die Batterie immer in einem
offenen Bereich. Laden Sie die Batterie nicht in einer Garage oder einem
geschlossenen Raum ohne ausreichende
Belüftung.
■Erste-Hilfe-Maßnahmen bei Unfällen
mit Batteriesäure
●Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser aus
und suchen Sie sofort ärztliche Hilfe auf.
Falls möglich, spülen Sie das Auge auf dem Weg zur nächsten medizinischen
Einrichtung weiterhin mit einem
Schwamm oder Lappen.
●Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich
gründlich. Wenn Sie Schmerzen oder ein Brennen verspüren, suchen Sie
sofort einen Arzt auf.
●Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut
durchtränken. Legen Sie die Kleidung sofort ab und befolgen Sie bei Bedarf
die obenstehenden Anweisungen.
●Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser
oder Milch. Suchen Sie unverzüglich einen Arzt auf.
