2023 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

95
2

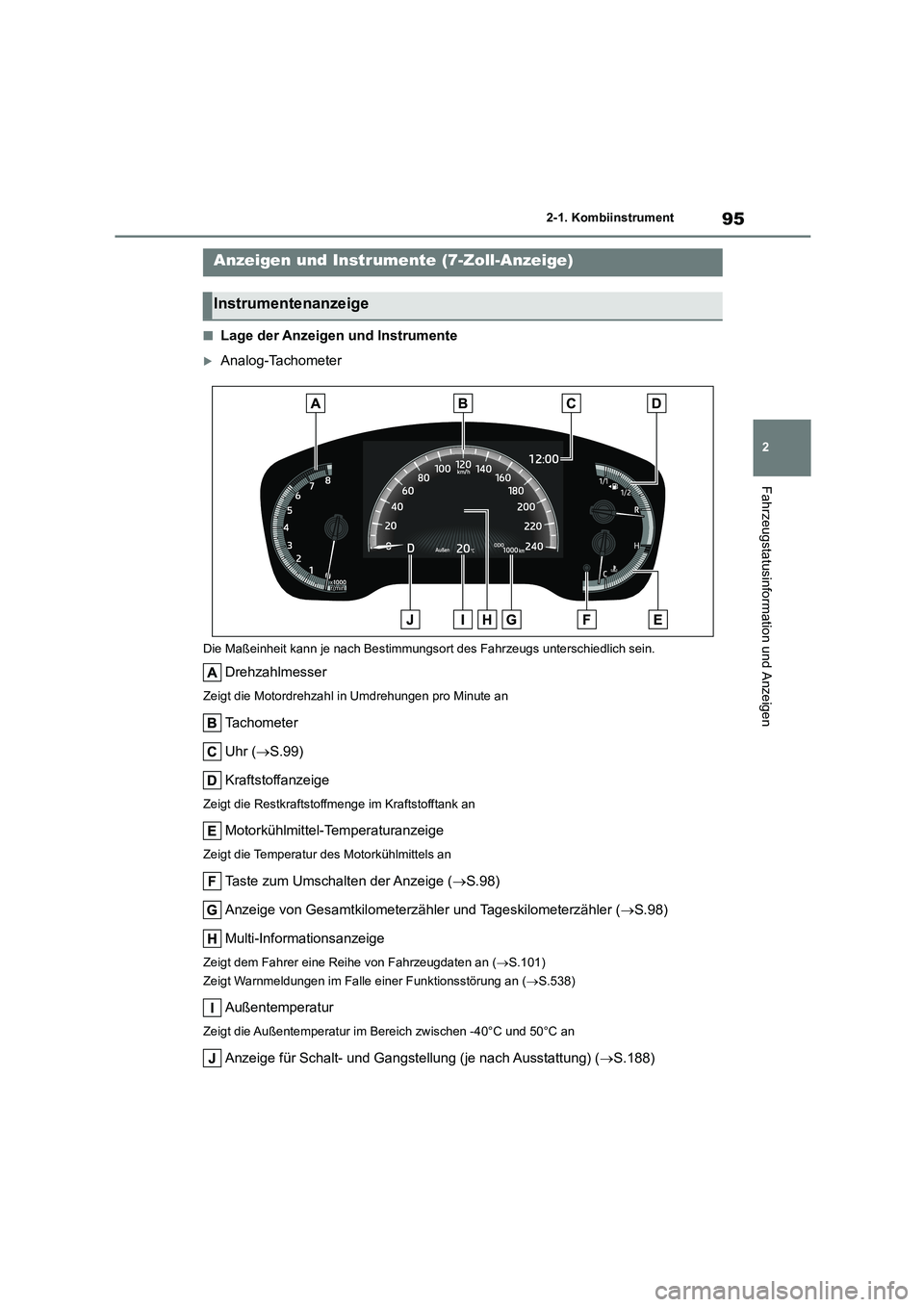

2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Lage der Anzeigen und Instrumente
Analog-Tachometer
Die Maßeinheit kann je nach Bestimmungsor t des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.99)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.98)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.101)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.538)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.188)
Anzeigen und Instrumente (7-Zoll-Anzeige)
Instrumentenanzeige

962-1. Kombiinstrument

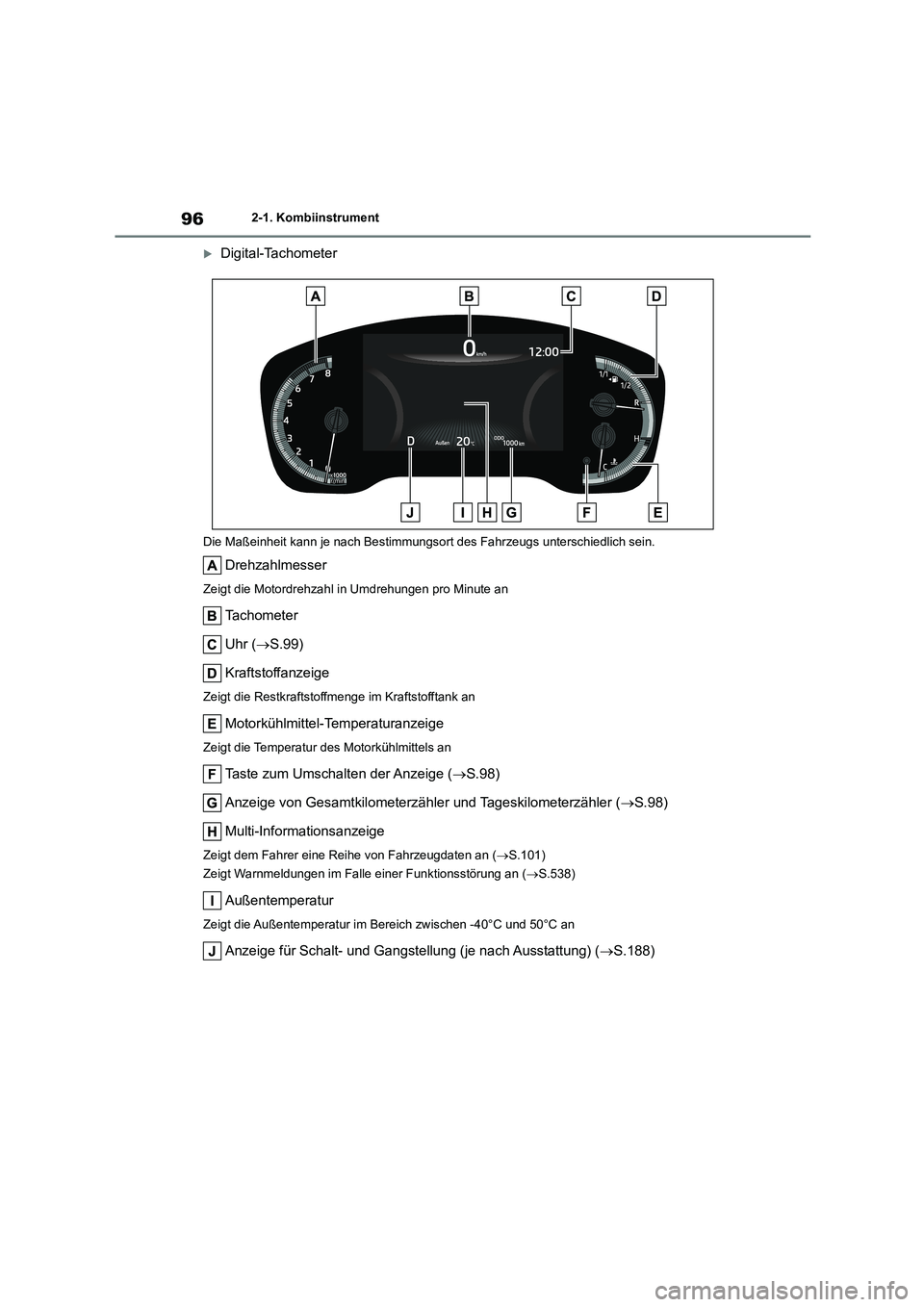

Digital-Tachometer
Die Maßeinheit kann je nach Bestimmungsort des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.99)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.98)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.101)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.538)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.188)

97
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

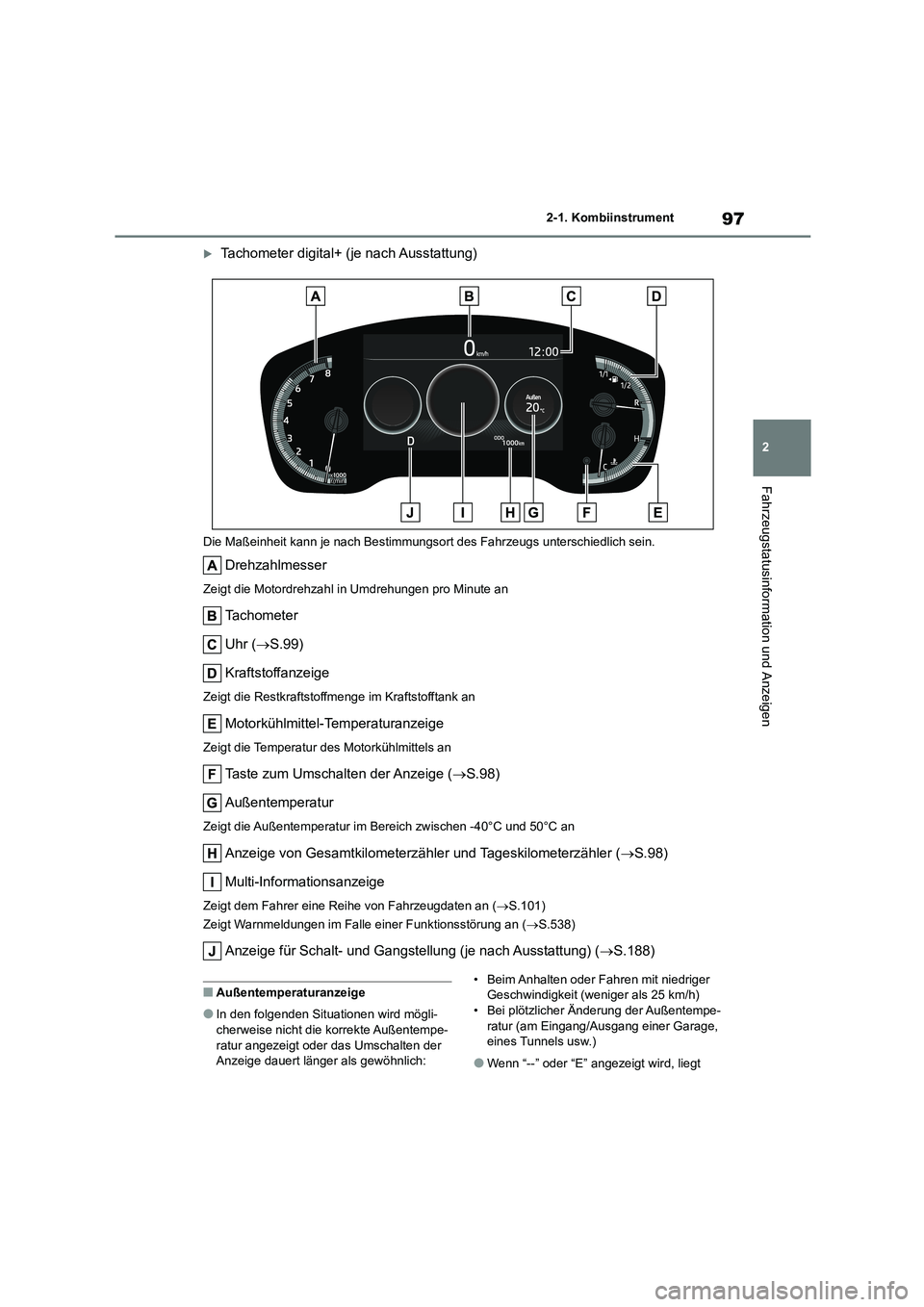

Tachometer digital+ (je nach Ausstattung)
Die Maßeinheit kann je nach Bestimmungsor t des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.99)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.98)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.98)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.101)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.538)
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.188)
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe-
ratur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger
Geschwindigkeit (weni ger als 25 km/h) • Bei plötzlicher Änderung der Außentempe-
ratur (am Eingang/Ausgang einer Garage,
eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt

982-1. Kombiinstrument

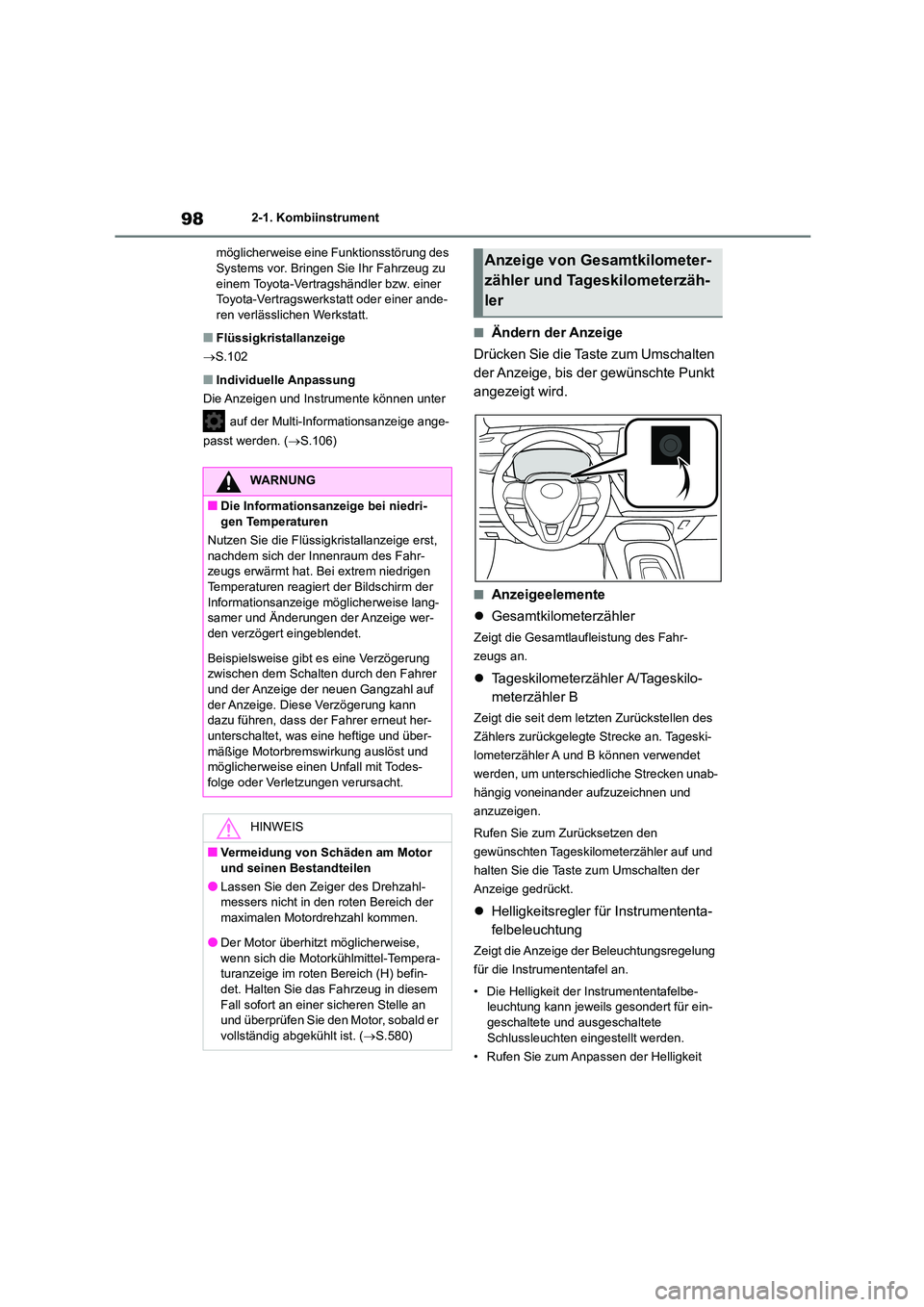

möglicherweise eine Funktionsstörung des Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt.
■Flüssigkristallanzeige
 S.102
■Individuelle Anpassung
Die Anzeigen und Instrumente können unter
auf der Multi-Informationsanzeige ange-
passt werden. ( S.106)
■Ändern der Anzeige
Drücken Sie die Taste zum Umschalten
der Anzeige, bis der gewünschte Punkt
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Rufen Sie zum Zurücksetzen den
gewünschten Tageskilometerzähler auf und
halten Sie die Taste zum Umschalten der
Anzeige gedrückt.
 Helligkeitsregler für Instrumententa-
felbeleuchtung
Zeigt die Anzeige der Beleuchtungsregelung
für die Instrumententafel an.
• Die Helligkeit der Instrumententafelbe- leuchtung kann jeweils gesondert für ein-
geschaltete und ausgeschaltete
Schlussleuchten ei ngestellt werden.
• Rufen Sie zum Anpassen der Helligkeit
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigk ristallanzeige erst,
nachdem sich der Innenraum des Fahr- zeugs erwärmt hat. Bei extrem niedrigen
Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise lang- samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer und der Anzeige der neuen Gangzahl auf
der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her- unterschaltet, was eine heftige und über-
mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes- folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor
und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl- messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise,
wenn sich die Motorkühlmittel-Tempera- turanzeige im roten Bereich (H) befin-
det. Halten Sie das Fahrzeug in diesem
Fall sofort an einer sicheren Stelle an und überprüfen Sie den Motor, sobald er
vollständig abgekühlt ist. ( S.580)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler

99
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

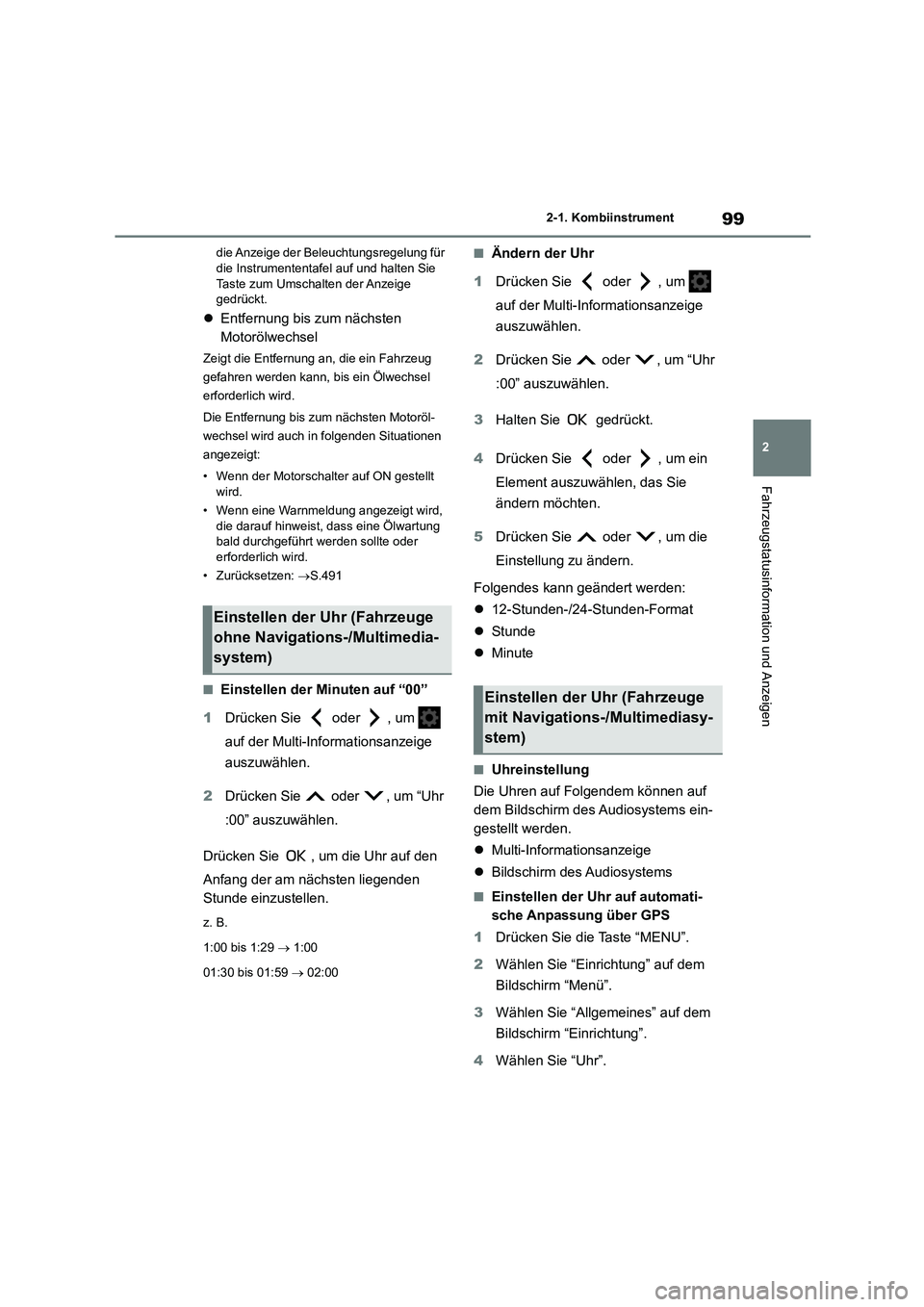

die Anzeige der Beleuchtungsregelung für die Instrumententafel auf und halten Sie
Taste zum Umschalten der Anzeige
gedrückt.
 Entfernung bis zum nächsten
Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug
gefahren werden kann, bis ein Ölwechsel
erforderlich wird.
Die Entfernung bis zum nächsten Motoröl-
wechsel wird auch in folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON gestellt
wird.
• Wenn eine Warnmeldung angezeigt wird, die darauf hinweist, dass eine Ölwartung
bald durchgeführt werden sollte oder
erforderlich wird.
• Zurücksetzen: S.491
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
■Einstellen der Uhr auf automati-
sche Anpassung über GPS
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

1002-1. Kombiinstrument

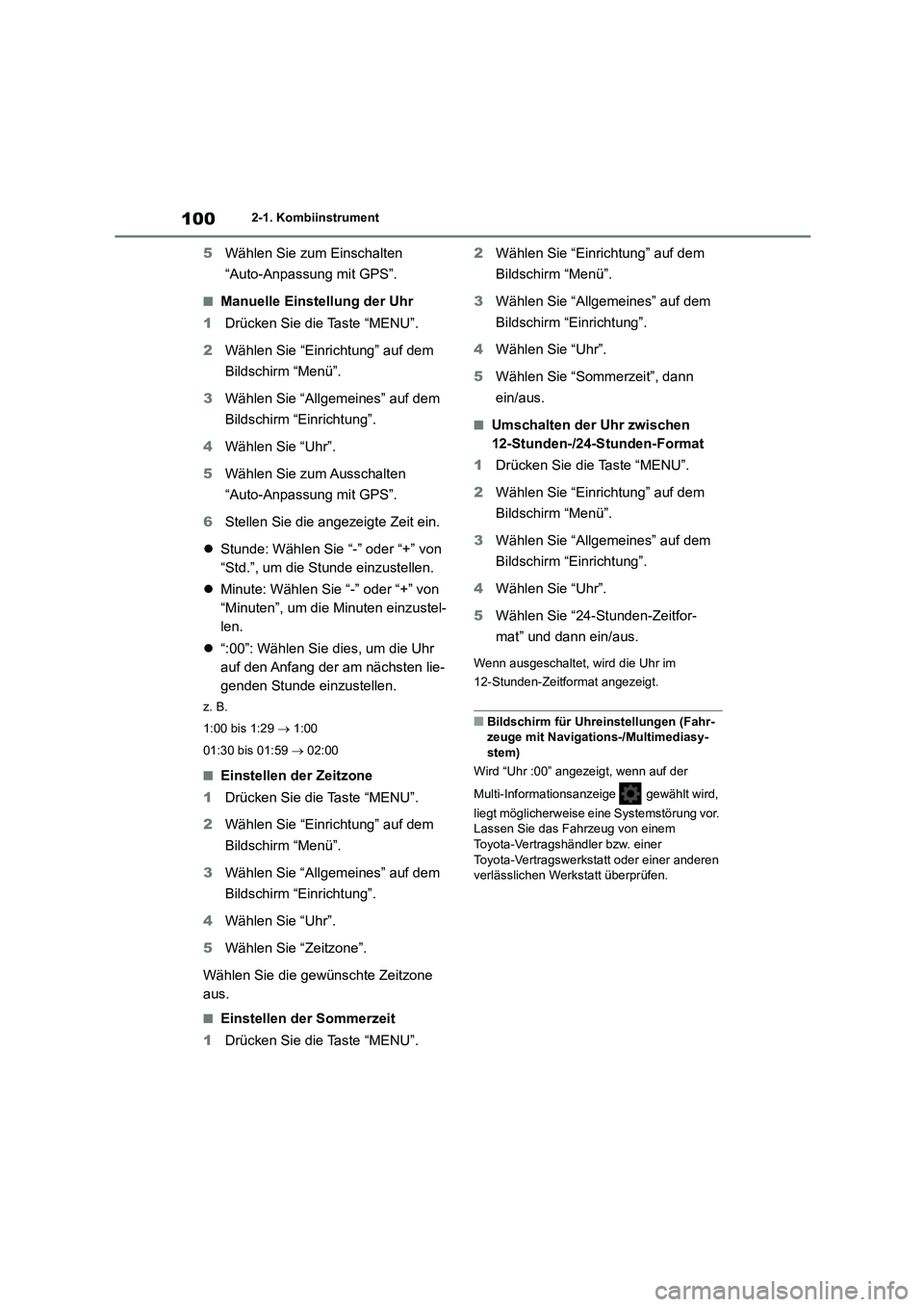

5Wählen Sie zum Einschalten
“Auto-Anpassung mit GPS”.
■Manuelle Einstellung der Uhr
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit ein.
 Stunde: Wählen Sie “-” oder “+” von
“Std.”, um die Stunde einzustellen.
 Minute: Wählen Sie “-” oder “+” von
“Minuten”, um die Minuten einzustel-
len.
 “:00”: Wählen Sie dies, um die Uhr
auf den Anfang der am nächsten lie-
genden Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Einstellen der Zeitzone
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Zeitzone”.
Wählen Sie die gewünschte Zeitzone
aus.
■Einstellen der Sommerzeit
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Sommerzeit”, dann
ein/aus.
■Umschalten der Uhr zwischen
12-Stunden-/24-Stunden-Format
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “24-Stunden-Zeitfor-
mat” und dann ein/aus.
Wenn ausgeschaltet, wird die Uhr im
12-Stunden-Zeitformat angezeigt.
■Bildschirm für Uhrein stellungen (Fahr-
zeuge mit Navigations-/Multimediasy-
stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.

101
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

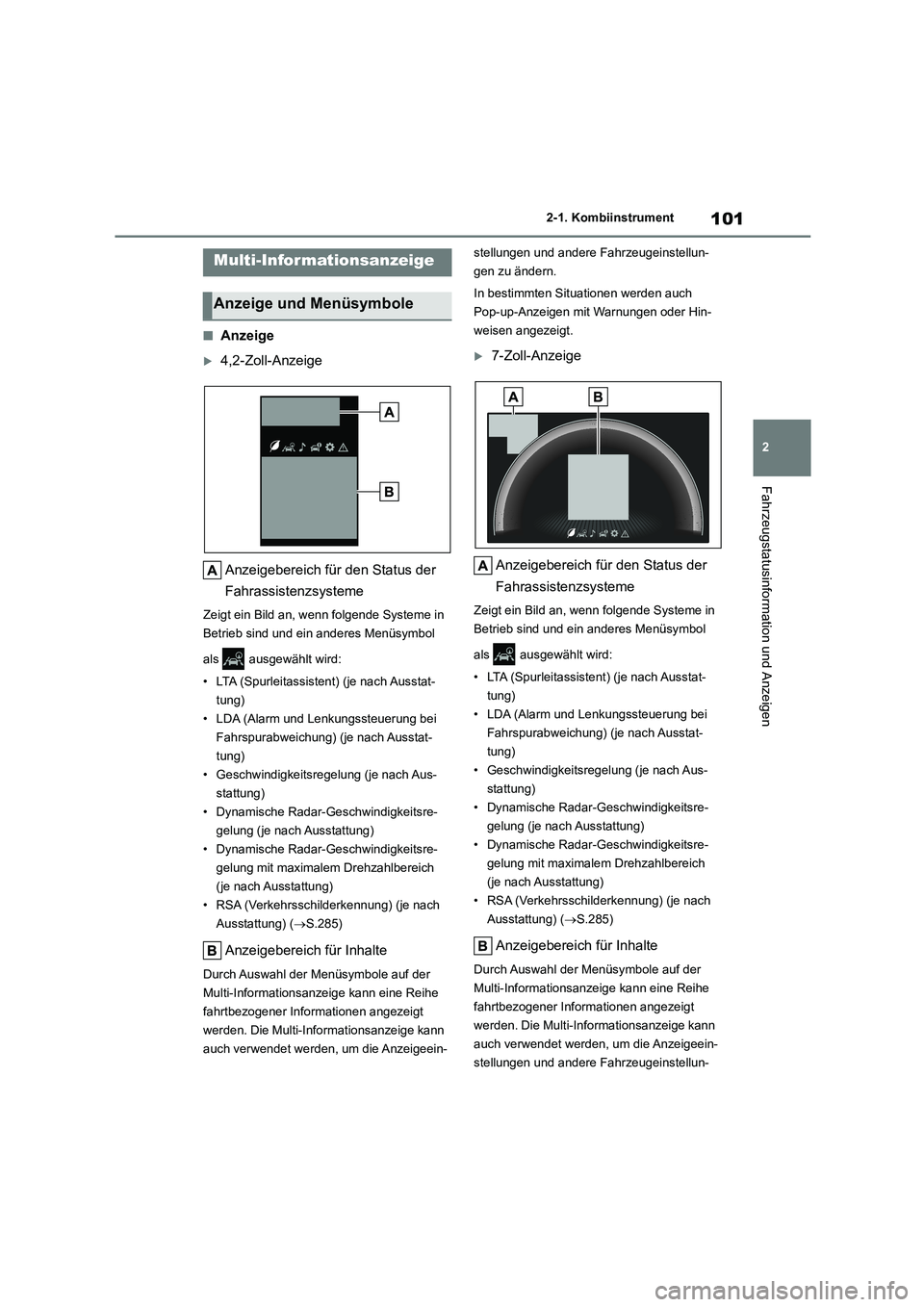

■Anzeige
4,2-Zoll-Anzeige
Anzeigebereich für den Status der
Fahrassistenzsysteme
Zeigt ein Bild an, wenn folgende Systeme in
Betrieb sind und ein anderes Menüsymbol
als ausgewählt wird:
• LTA (Spurleitassistent) (je nach Ausstat-
tung)
• LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung) (je nach Ausstat-
tung)
• Geschwindigkeitsregelung (je nach Aus-
stattung)
• Dynamische Radar-Geschwindigkeitsre-
gelung (je nach Ausstattung)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
(je nach Ausstattung)
• RSA (Verkehrsschilderkennung) (je nach
Ausstattung) ( S.285)
Anzeigebereich für Inhalte
Durch Auswahl der Menüsymbole auf der
Multi-Informationsanzeige kann eine Reihe
fahrtbezogener Informationen angezeigt
werden. Die Multi-Informationsanzeige kann
auch verwendet werden, um die Anzeigeein-
stellungen und andere Fahrzeugeinstellun-
gen zu ändern.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder Hin-
weisen angezeigt.
7-Zoll-Anzeige
Anzeigebereich für den Status der
Fahrassistenzsysteme
Zeigt ein Bild an, wenn folgende Systeme in
Betrieb sind und ein anderes Menüsymbol
als ausgewählt wird:
• LTA (Spurleitassistent) (je nach Ausstat-
tung)
• LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung) (je nach Ausstat-
tung)
• Geschwindigkeitsregelung (je nach Aus-
stattung)
• Dynamische Radar-G eschwindigkeitsre-
gelung (je nach Ausstattung)
• Dynamische Radar-G eschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
(je nach Ausstattung)
• RSA (Verkehrsschilderkennung) (je nach
Ausstattung) ( S.285)
Anzeigebereich für Inhalte
Durch Auswahl der Menüsymbole auf der
Multi-Informationsanzeige kann eine Reihe
fahrtbezogener Informationen angezeigt
werden. Die Multi-Informationsanzeige kann
auch verwendet werden, um die Anzeigeein-
stellungen und andere Fahrzeugeinstellun-
Multi-Informationsanzeige
Anzeige und Menüsymbole

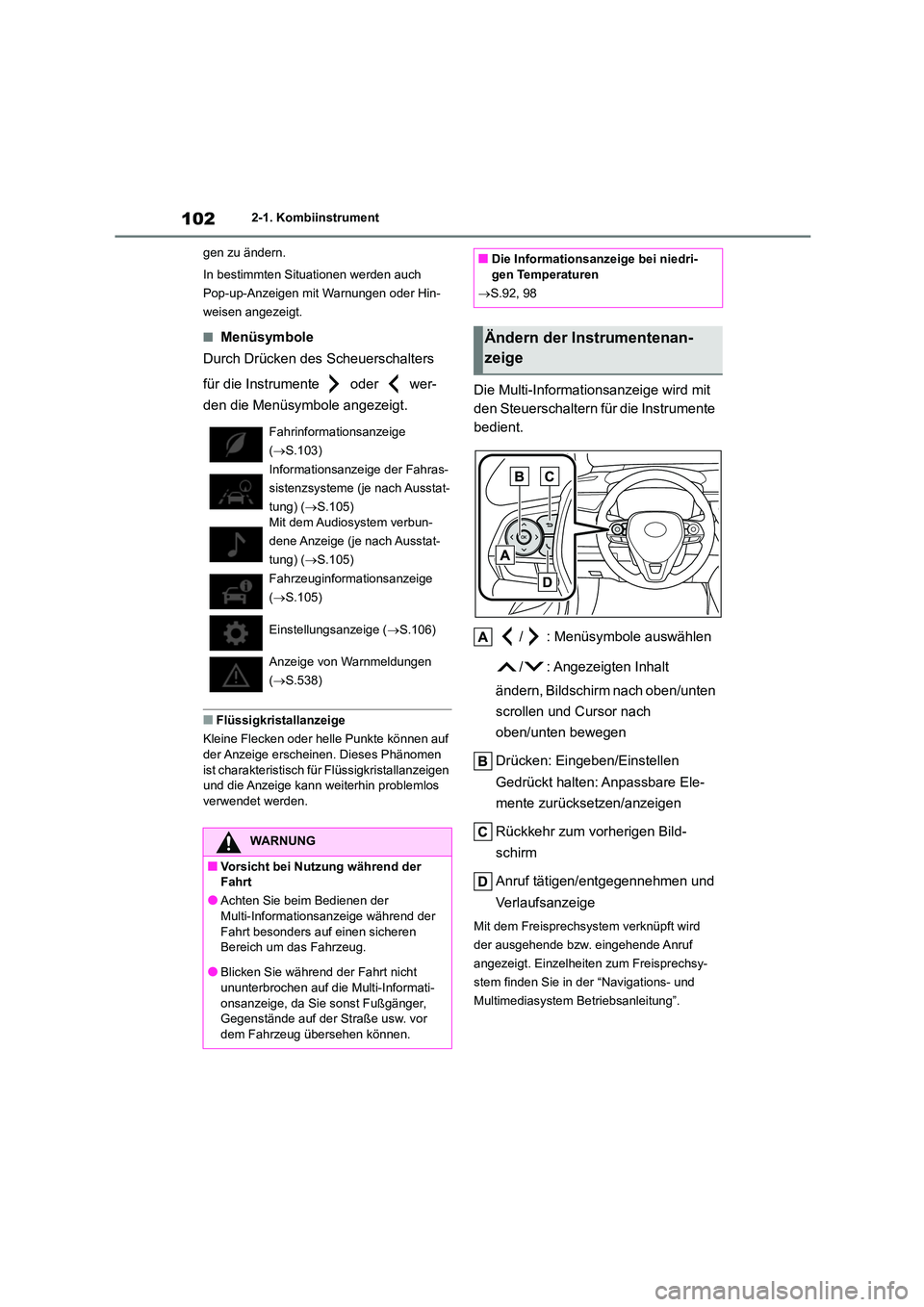

1022-1. Kombiinstrument
gen zu ändern.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder Hin-
weisen angezeigt.
■Menüsymbole
Durch Drücken des Scheuerschalters
für die Instrumente oder wer-
den die Menüsymbole angezeigt.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf
der Anzeige erscheinen. Dieses Phänomen
ist charakteristisch fü r Flüssigkristallanzeigen und die Anzeige kann weiterhin problemlos
verwendet werden.
Die Multi-Informationsanzeige wird mit
den Steuerschaltern für die Instrumente
bedient.
/ : Menüsymbole auswählen
/ : Angezeigten Inhalt
ändern, Bildschirm nach oben/unten
scrollen und Cursor nach
oben/unten bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Anpassbare Ele-
mente zurücksetzen/anzeigen
Rückkehr zum vorherigen Bild-
schirm
Anruf tätigen/entgegennehmen und
Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird
der ausgehende bzw. eingehende Anruf
angezeigt. Einzelheiten zum Freisprechsy-
stem finden Sie in der “Navigations- und
Multimediasystem Betriebsanleitung”.
Fahrinformationsanzeige
( S.103)
Informationsanzeige der Fahras-
sistenzsysteme (je nach Ausstat-
tung) ( S.105)
Mit dem Audiosystem verbun-
dene Anzeige (je nach Ausstat-
tung) ( S.105)
Fahrzeuginformationsanzeige
( S.105)
Einstellungsanzeige ( S.106)
Anzeige von Warnmeldungen
( S.538)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der
Multi-Informationsanzeige während der
Fahrt besonders auf einen sicheren Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht
ununterbrochen auf die Multi-Informati-
onsanzeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor
dem Fahrzeug übersehen können.
■Die Informationsanzeige bei niedri-
gen Temperaturen
 S.92, 98
Ändern der Instrumentenan-
zeige
