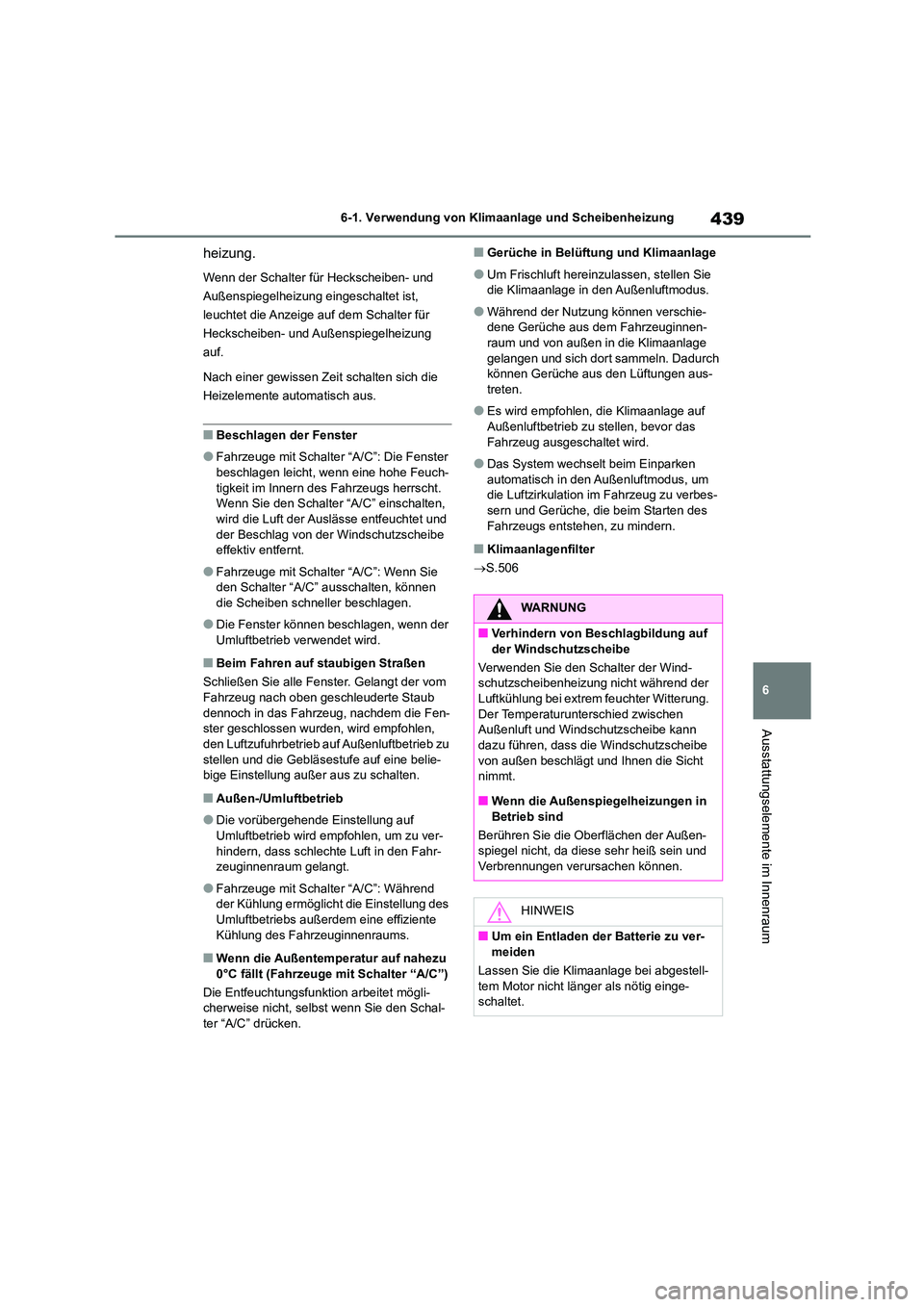

439
6
6-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
heizung.
Wenn der Schalter für Heckscheiben- und
Außenspiegelheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Schalter für
Heckscheiben- und Außenspiegelheizung
auf.
Nach einer gewissen Zeit schalten sich die
Heizelemente automatisch aus.
■Beschlagen der Fenster
●Fahrzeuge mit Schalter “A/C”: Die Fenster beschlagen leicht, wenn eine hohe Feuch-
tigkeit im Innern des Fahrzeugs herrscht.
Wenn Sie den Schalter “A/C” einschalten, wird die Luft der Auslässe entfeuchtet und
der Beschlag von der Windschutzscheibe
effektiv entfernt.
●Fahrzeuge mit Schalter “A/C”: Wenn Sie
den Schalter “A/C” ausschalten, können die Scheiben schneller beschlagen.
●Die Fenster können beschlagen, wenn der Umluftbetrieb verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Gelangt der vom
Fahrzeug nach oben geschleuderte Staub
dennoch in das Fahrzeug, nachdem die Fen- ster geschlossen wurden, wird empfohlen,
den Luftzufuhrbetrieb auf Außenluftbetrieb zu
stellen und die Gebläsestufe auf eine belie- bige Einstellung außer aus zu schalten.
■Außen-/Umluftbetrieb
●Die vorübergehende Einstellung auf Umluftbetrieb wird empfohlen, um zu ver-
hindern, dass schlechte Luft in den Fahr-
zeuginnenraum gelangt.
●Fahrzeuge mit Schalter “A/C”: Während
der Kühlung ermöglicht die Einstellung des Umluftbetriebs außerdem eine effiziente
Kühlung des Fahrzeuginnenraums.
■Wenn die Außentemperatur auf nahezu
0°C fällt (Fahrzeuge mit Schalter “A/C”)
Die Entfeuchtungsfunktion arbeitet mögli- cherweise nicht, selbst wenn Sie den Schal-
ter “A/C” drücken.
■Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie
die Klimaanlage in den Außenluftmodus.
●Während der Nutzung können verschie-
dene Gerüche aus dem Fahrzeuginnen- raum und von außen in die Klimaanlage
gelangen und sich dort sammeln. Dadurch
können Gerüche aus den Lüftungen aus- treten.
●Es wird empfohlen, die Klimaanlage auf
Außenluftbetrieb zu stellen, bevor das Fahrzeug ausgeschaltet wird.
●Das System wechselt beim Einparken automatisch in den Außenluftmodus, um
die Luftzirkulation im Fahrzeug zu verbes-
sern und Gerüche, die beim Starten des Fahrzeugs entstehen, zu mindern.
■Klimaanlagenfilter
 S.506
WARNUNG
■Verhindern von Beschlagbildung auf
der Windschutzscheibe
Verwenden Sie den Schalter der Wind- schutzscheibenheizung nicht während der
Luftkühlung bei extrem feuchter Witterung.
Der Temperaturunterschied zwischen
Außenluft und Windschutzscheibe kann dazu führen, dass die Windschutzscheibe
von außen beschlägt und Ihnen die Sicht
nimmt.
■Wenn die Außenspiegelheizungen in
Betrieb sind
Berühren Sie die Oberflächen der Außen-
spiegel nicht, da diese sehr heiß sein und Verbrennungen verursachen können.
HINWEIS
■Um ein Entladen der Batterie zu ver-
meiden
Lassen Sie die Klimaanlage bei abgestell-
tem Motor nicht länger als nötig einge- schaltet.

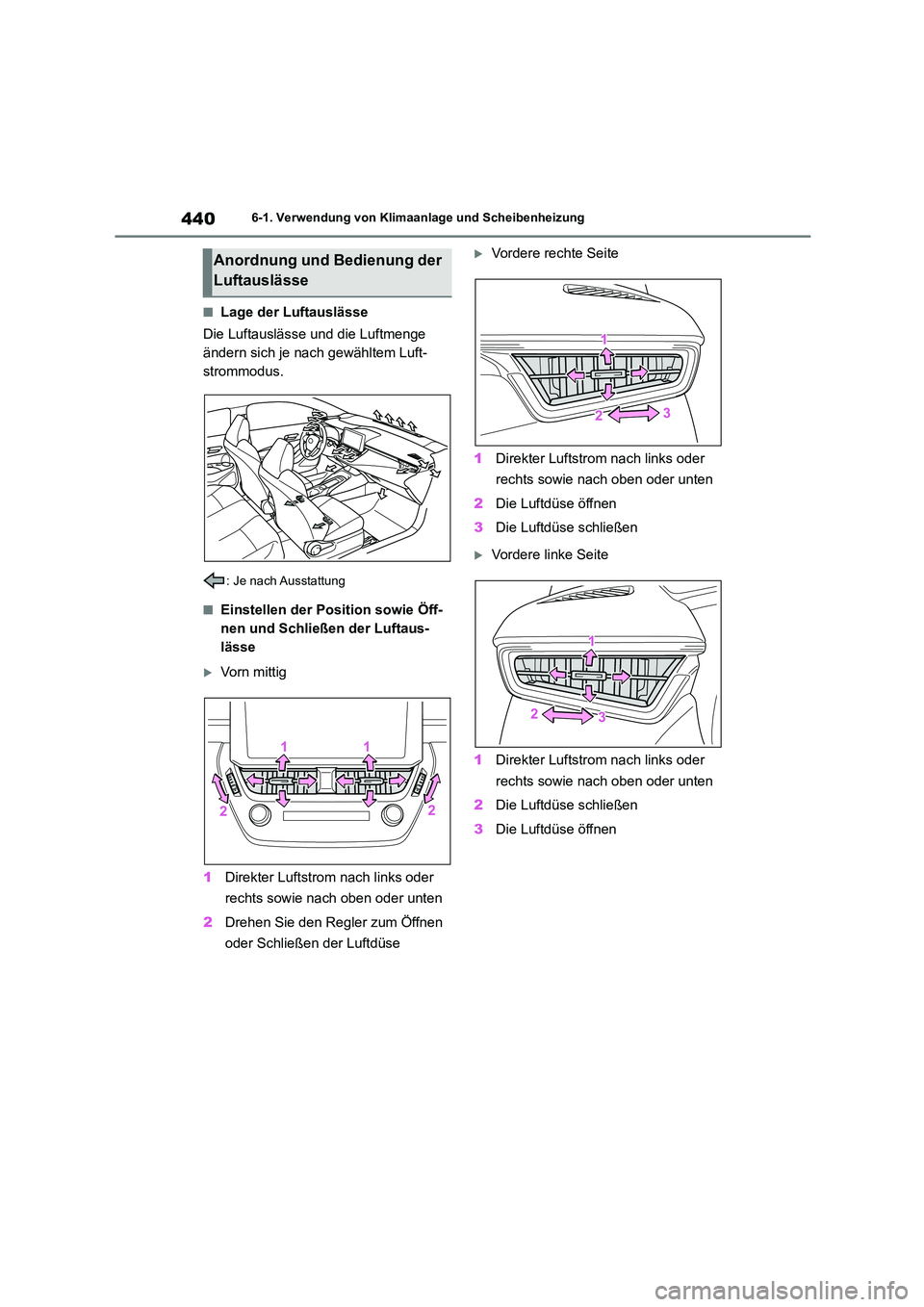

4406-1. Verwendung von Klimaanlage und Scheibenheizung
■Lage der Luftauslässe
Die Luftauslässe und die Luftmenge
ändern sich je nach gewähltem Luft-
strommodus.
: Je nach Ausstattung
■Einstellen der Position sowie Öff-
nen und Schließen der Luftaus-
lässe
Vorn mittig
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Drehen Sie den Regler zum Öffnen
oder Schließen der Luftdüse
Vordere rechte Seite
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse öffnen
3 Die Luftdüse schließen
Vordere linke Seite
1 Direkter Luftstrom nach links oder
rechts sowie nach oben oder unten
2 Die Luftdüse schließen
3 Die Luftdüse öffnen
Anordnung und Bedienung der
Luftauslässe

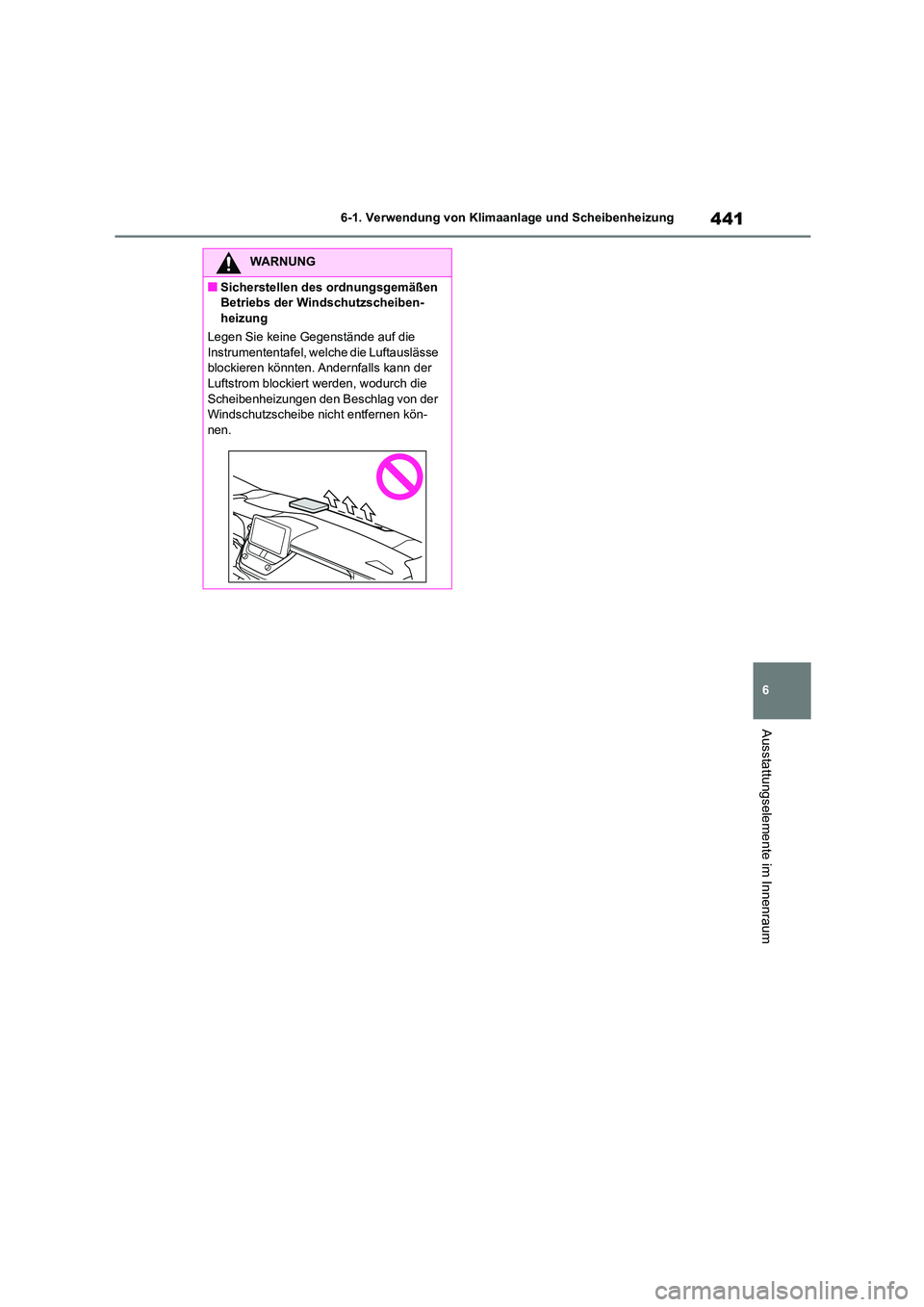

441
6
6-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
WARNUNG
■Sicherstellen des ordnungsgemäßen
Betriebs der Windschutzscheiben-
heizung
Legen Sie keine Gegenstände auf die Instrumententafel, welche die Luftauslässe
blockieren könnten. Andernfalls kann der
Luftstrom blockiert werden, wodurch die Scheibenheizungen den Beschlag von der
Windschutzscheibe nicht entfernen kön-
nen.

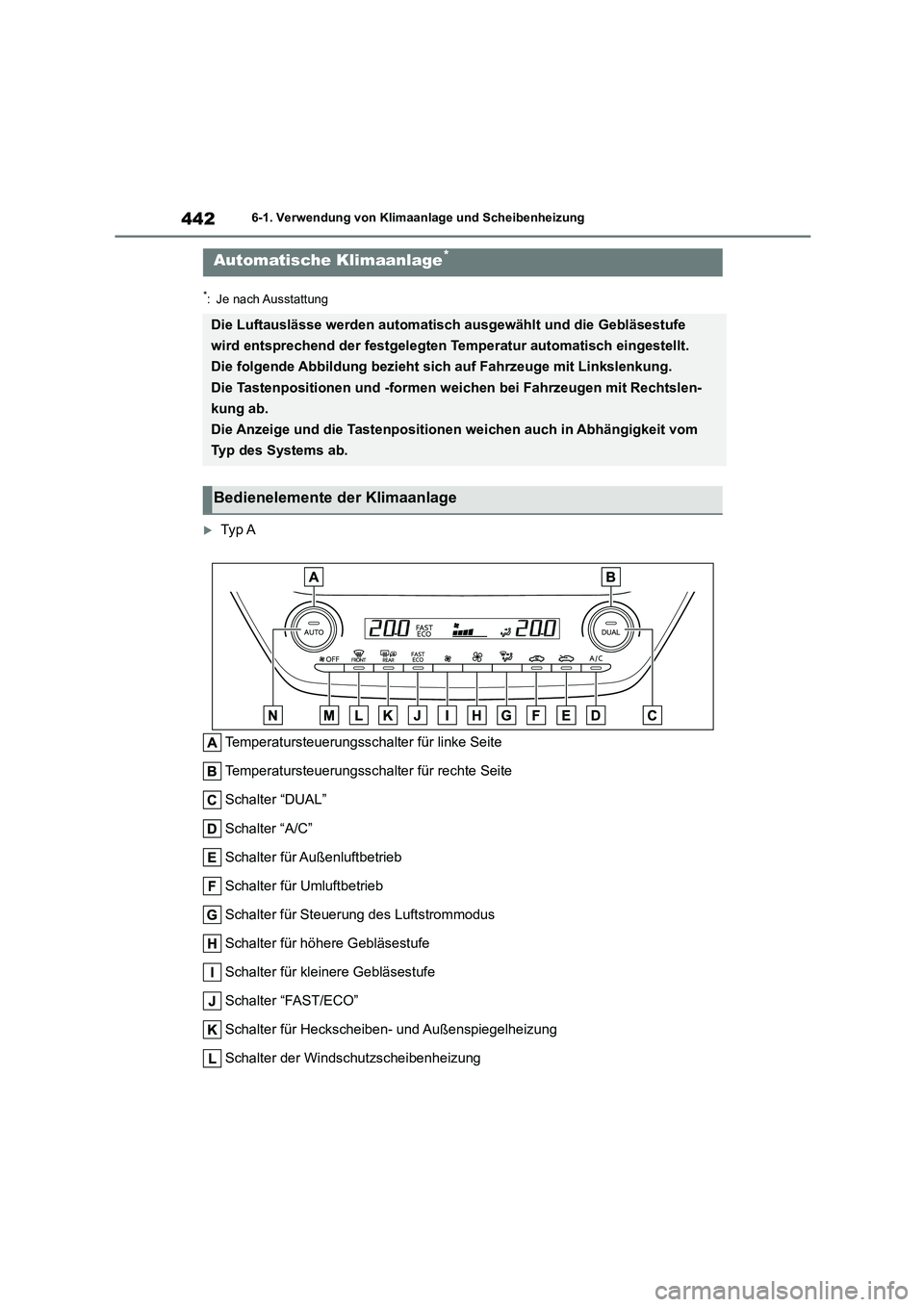

4426-1. Verwendung von Klimaanlage und Scheibenheizung
*: Je nach Ausstattung
Ty p A
Temperatursteuerungsschal ter für linke Seite
Temperatursteuerungsschalter für rechte Seite
Schalter “DUAL”
Schalter “A/C”
Schalter für Außenluftbetrieb
Schalter für Umluftbetrieb
Schalter für Steuerung des Luftstrommodus
Schalter für höhere Gebläsestufe
Schalter für kleinere Gebläsestufe
Schalter “FAST/ECO”
Schalter für Heckscheiben- und Außenspiegelheizung
Schalter der Windschutzscheibenheizung
Automatische Klimaanlage*
Die Luftauslässe werden automatisch ausgewählt und die Gebläsestufe
wird entsprechend der festgelegten Temperatur automatisch eingestellt.
Die folgende Abbildung bezieht sich auf Fahrzeuge mit Linkslenkung.
Die Tastenpositionen und -formen weichen bei Fahrzeugen mit Rechtslen-
kung ab.
Die Anzeige und die Tastenpositionen weichen auch in Abhängigkeit vom
Typ des Systems ab.
Bedienelemente der Klimaanlage

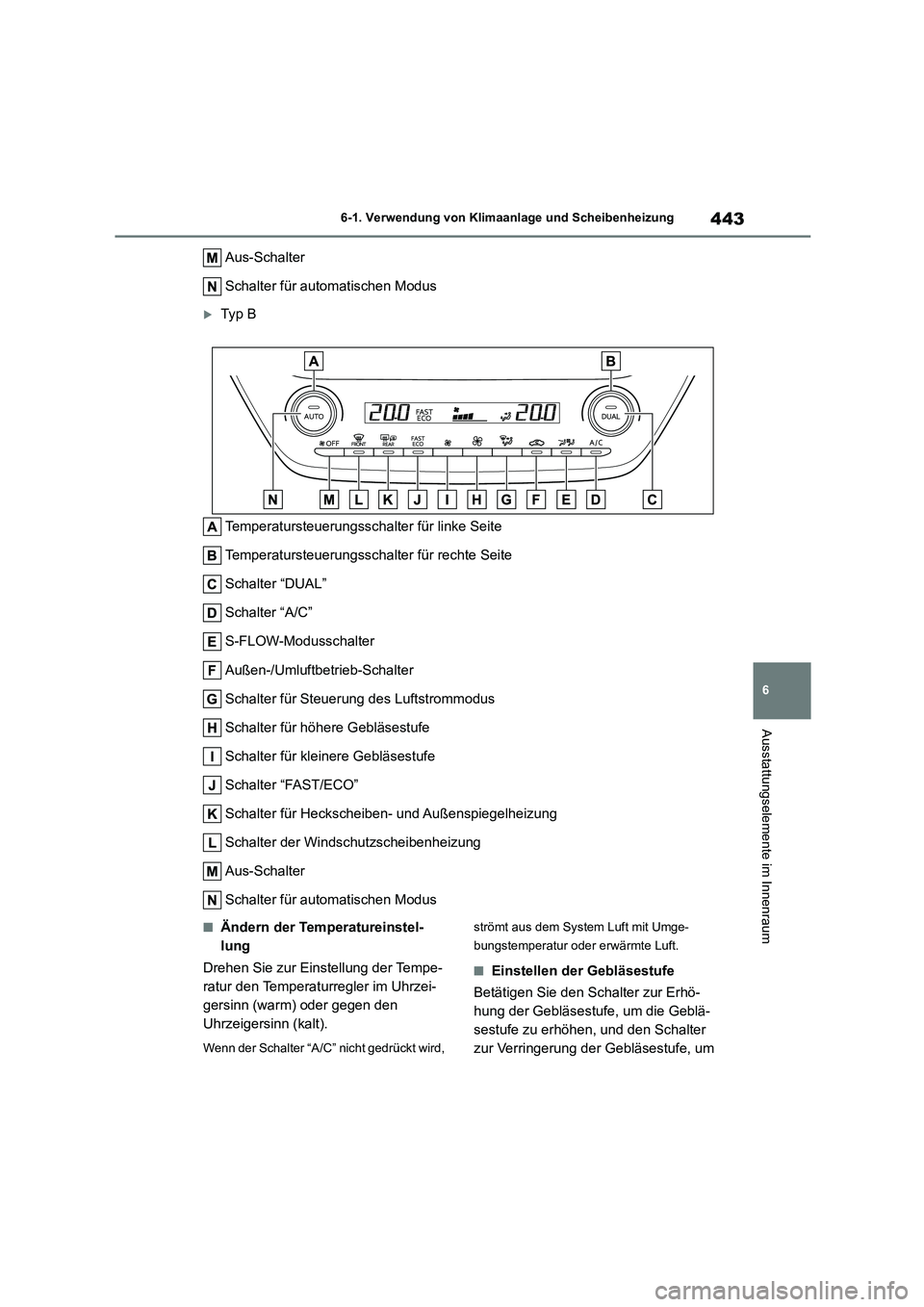

443
6
6-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
Aus-Schalter
Schalter für automatischen Modus
Ty p B
Temperatursteuerungsschal ter für linke Seite
Temperatursteuerungsschalter für rechte Seite
Schalter “DUAL”
Schalter “A/C”
S-FLOW-Modusschalter
Außen-/Umluftbetrieb-Schalter
Schalter für Steuerung des Luftstrommodus
Schalter für höhere Gebläsestufe
Schalter für kleinere Gebläsestufe
Schalter “FAST/ECO”
Schalter für Heckscheiben- und Außenspiegelheizung
Schalter der Windschutzscheibenheizung
Aus-Schalter
Schalter für automatischen Modus
■Ändern der Temperatureinstel-
lung
Drehen Sie zur Einstellung der Tempe-
ratur den Temperaturregler im Uhrzei-
gersinn (warm) oder gegen den
Uhrzeigersinn (kalt).
Wenn der Schalter “A/C” nicht gedrückt wird,
strömt aus dem System Luft mit Umge-
bungstemperatur oder erwärmte Luft.
■Einstellen der Gebläsestufe
Betätigen Sie den Schalter zur Erhö-
hung der Gebläsestufe, um die Geblä-
sestufe zu erhöhen, und den Schalter
zur Verringerung der Gebläsestufe, um

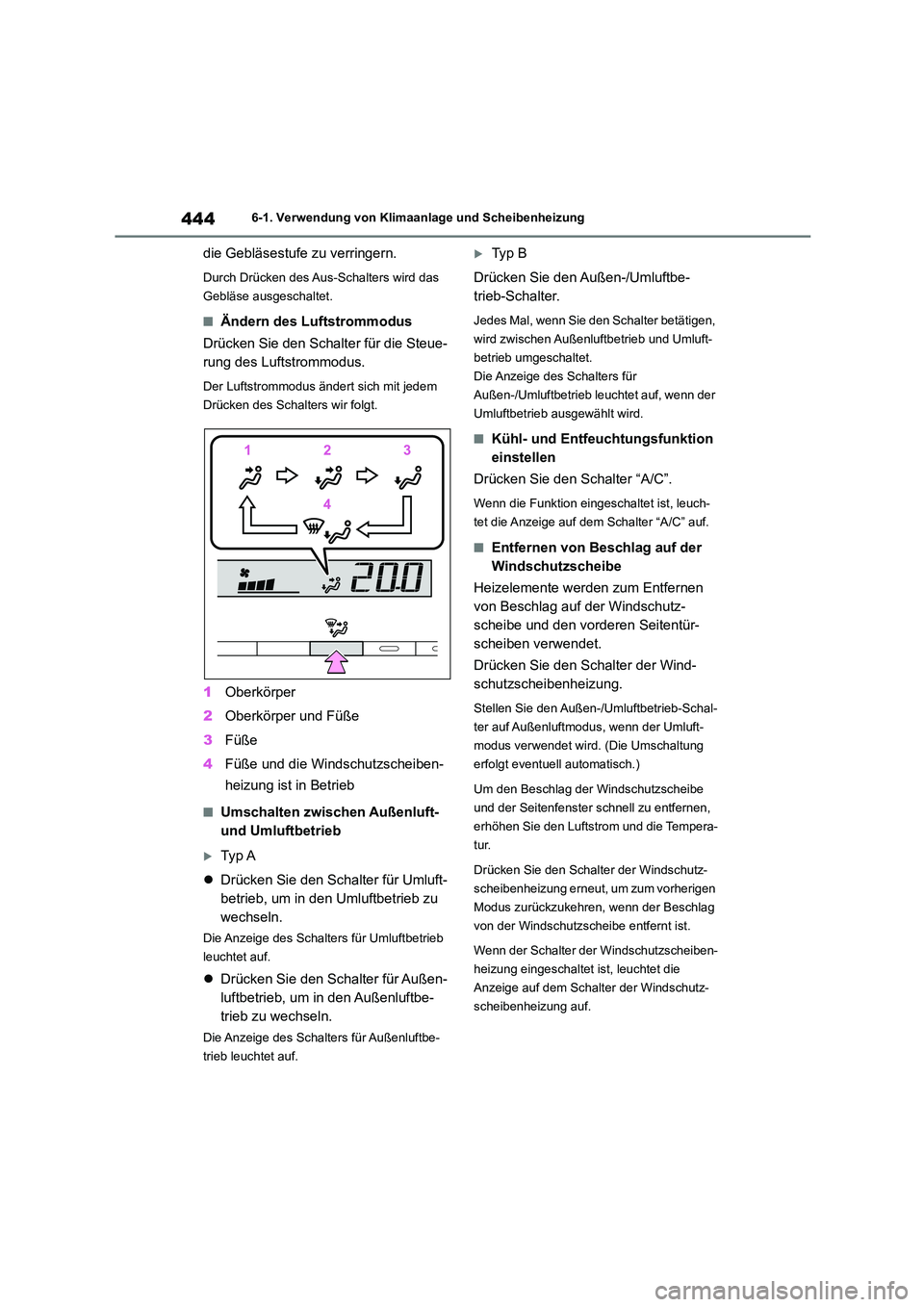

4446-1. Verwendung von Klimaanlage und Scheibenheizung
die Gebläsestufe zu verringern.
Durch Drücken des Aus-Schalters wird das
Gebläse ausgeschaltet.
■Ändern des Luftstrommodus
Drücken Sie den Schalter für die Steue-
rung des Luftstrommodus.
Der Luftstrommodus ändert sich mit jedem
Drücken des Schalters wir folgt.
1 Oberkörper
2 Oberkörper und Füße
3 Füße
4 Füße und die Windschutzscheiben-
heizung ist in Betrieb
■Umschalten zwisch en Außenluft-
und Umluftbetrieb
Ty p A
 Drücken Sie den Schalter für Umluft-
betrieb, um in den Umluftbetrieb zu
wechseln.
Die Anzeige des Schalters für Umluftbetrieb
leuchtet auf.
 Drücken Sie den Schalter für Außen-
luftbetrieb, um in den Außenluftbe-
trieb zu wechseln.
Die Anzeige des Schalters für Außenluftbe-
trieb leuchtet auf.
Ty p B
Drücken Sie den Außen-/Umluftbe-
trieb-Schalter.
Jedes Mal, wenn Sie den Schalter betätigen,
wird zwischen Außenluftbetrieb und Umluft-
betrieb umgeschaltet.
Die Anzeige des Schalters für
Außen-/Umluftbetrieb leuchtet auf, wenn der
Umluftbetrieb ausgewählt wird.
■Kühl- und Entfeuchtungsfunktion
einstellen
Drücken Sie den Schalter “A/C”.
Wenn die Funktion eingeschaltet ist, leuch-
tet die Anzeige auf dem Schalter “A/C” auf.
■Entfernen von Beschlag auf der
Windschutzscheibe
Heizelemente werden zum Entfernen
von Beschlag auf der Windschutz-
scheibe und den vorderen Seitentür-
scheiben verwendet.
Drücken Sie den Schalter der Wind-
schutzscheibenheizung.
Stellen Sie den Außen-/Umluftbetrieb-Schal-
ter auf Außenluftmodus, wenn der Umluft-
modus verwendet wird. (Die Umschaltung
erfolgt eventuell automatisch.)
Um den Beschlag der Windschutzscheibe
und der Seitenfenster schnell zu entfernen,
erhöhen Sie den Luftstrom und die Tempera-
tur.
Drücken Sie den Schalter der Windschutz-
scheibenheizung erneut, um zum vorherigen
Modus zurückzukehren, wenn der Beschlag
von der Windschutzscheibe entfernt ist.
Wenn der Schalter der Windschutzscheiben-
heizung eingeschaltet ist, leuchtet die
Anzeige auf dem Schalter der Windschutz-
scheibenheizung auf.

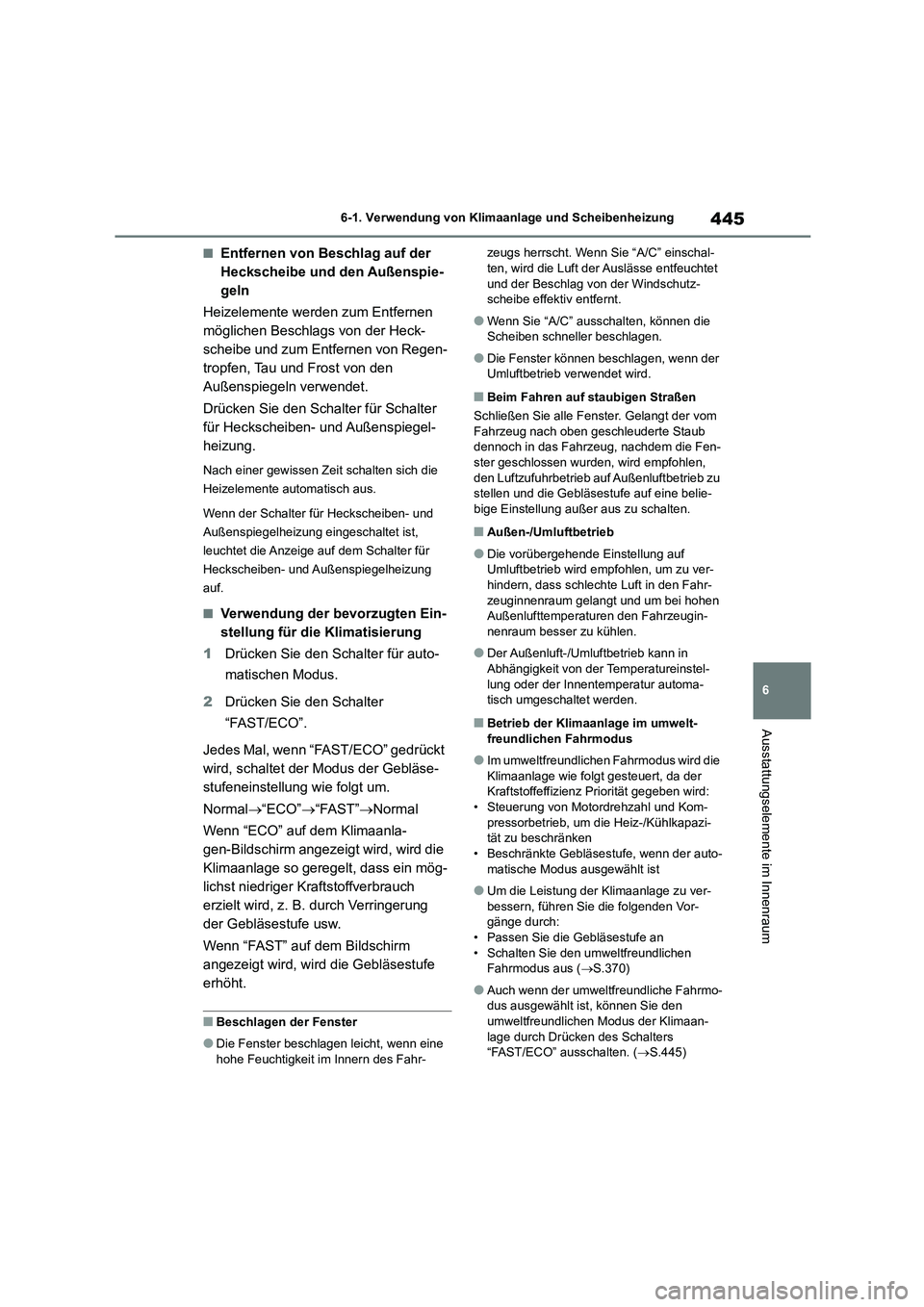

445
6
6-1. Verwendung von Klimaanlage und Scheibenheizung
Ausstattungselemente im Innenraum
■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Heizelemente werden zum Entfernen
möglichen Beschlags von der Heck-
scheibe und zum Entfernen von Regen-
tropfen, Tau und Frost von den
Außenspiegeln verwendet.
Drücken Sie den Schalter für Schalter
für Heckscheiben- und Außenspiegel-
heizung.
Nach einer gewissen Zeit schalten sich die
Heizelemente automatisch aus.
Wenn der Schalter für Heckscheiben- und
Außenspiegelheizung eingeschaltet ist,
leuchtet die Anzeige auf dem Schalter für
Heckscheiben- und Außenspiegelheizung
auf.
■Verwendung der bevorzugten Ein-
stellung für die Klimatisierung
1 Drücken Sie den Schalter für auto-
matischen Modus.
2 Drücken Sie den Schalter
“FAST/ECO”.
Jedes Mal, wenn “FAST/ECO” gedrückt
wird, schaltet der Modus der Gebläse-
stufeneinstellung wie folgt um.
Normal “ECO”“FAST”Normal
Wenn “ECO” auf dem Klimaanla-
gen-Bildschirm angezeigt wird, wird die
Klimaanlage so geregelt, dass ein mög-
lichst niedriger Kraftstoffverbrauch
erzielt wird, z. B. durch Verringerung
der Gebläsestufe usw.
Wenn “FAST” auf dem Bildschirm
angezeigt wird, wird die Gebläsestufe
erhöht.
■Beschlagen der Fenster
●Die Fenster beschlagen leicht, wenn eine
hohe Feuchtigkeit im Innern des Fahr-
zeugs herrscht. Wenn Sie “A/C” einschal- ten, wird die Luft der Auslässe entfeuchtet
und der Beschlag von der Windschutz-
scheibe effektiv entfernt.
●Wenn Sie “A/C” ausschalten, können die
Scheiben schneller beschlagen.
●Die Fenster können beschlagen, wenn der
Umluftbetrieb verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Gelangt der vom
Fahrzeug nach oben geschleuderte Staub dennoch in das Fahrzeug, nachdem die Fen-
ster geschlossen wurden, wird empfohlen,
den Luftzufuhrbetrieb auf Außenluftbetrieb zu stellen und die Gebläsestufe auf eine belie-
bige Einstellung außer aus zu schalten.
■Außen-/Umluftbetrieb
●Die vorübergehende Einstellung auf
Umluftbetrieb wird empfohlen, um zu ver-
hindern, dass schlechte Luft in den Fahr- zeuginnenraum gelangt und um bei hohen
Außenlufttemperaturen den Fahrzeugin-
nenraum besser zu kühlen.
●Der Außenluft-/Umluftbetrieb kann in
Abhängigkeit von der Temperatureinstel- lung oder der Innentemperatur automa-
tisch umgeschaltet werden.
■Betrieb der Klimaanlage im umwelt-
freundlichen Fahrmodus
●Im umweltfreundlichen Fahrmodus wird die
Klimaanlage wie folgt gesteuert, da der Kraftstoffeffizienz Priorität gegeben wird:
• Steuerung von Motordrehzahl und Kom-
pressorbetrieb, um die Heiz-/Kühlkapazi- tät zu beschränken
• Beschränkte Gebläsestufe, wenn der auto-
matische Modus ausgewählt ist
●Um die Leistung der Klimaanlage zu ver-
bessern, führen Sie die folgenden Vor- gänge durch:
• Passen Sie die Gebläsestufe an
• Schalten Sie den umweltfreundlichen Fahrmodus aus ( S.370)
●Auch wenn der umweltfreundliche Fahrmo- dus ausgewählt ist, können Sie den
umweltfreundlichen Modus der Klimaan-
lage durch Drücken des Schalters “FAST/ECO” ausschalten. ( S.445)

4466-1. Verwendung von Klimaanlage und Scheibenheizung
■Wenn die Außentemperatur auf nahezu 0°C fällt
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn Sie den Schal-
ter “A/C” drücken.
■Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie
die Klimaanlage in den Außenluftmodus.
●Während der Nutzung können verschie-
dene Gerüche aus dem Fahrzeuginnen-
raum und von außen in die Klimaanlage gelangen und sich dort sammeln. Dadurch
können Gerüche aus den Lüftungen aus-
treten.
●Um potentielle Gerüche nicht entstehen zu
lassen: • Es wird empfohlen, die Klimaanlage auf
Außenluftbetrieb zu stellen, bevor das
Fahrzeug ausgeschaltet wird. • Die Anschaltzeit des Gebläses kann für
einen kurzen Zeitraum unmittelbar nach
Anschalten der Klimaanlage im Automatik- betrieb verzögert sein.
●Das System wechselt beim Einparken automatisch in den Außenluftmodus, um
die Luftzirkulation im Fahrzeug zu verbes-
sern und Gerüche, die beim Starten des Fahrzeugs entstehen, zu mindern.
■Klimaanlagenfilter
 S.506
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.598)
1Drücken Sie den Schalter für auto-
matischen Modus.
2 Anpassen der Temperatureinstel-
lung.
3 Zum Beenden des Betriebs drücken
Sie den Aus-Schalter.
Wenn die Gebläsestufe eingestellt wird
oder die Luftstrommodi betätigt werden,
erlischt die Anzeige für den automati-
schen Modus. Der automatische
Modus wird jedoch für die Funktionen,
die nicht betätigt werden, aufrechterhal-
ten.
■Verwendung des automatischen Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile
stoppen, bis warme oder kalte Luft strömen
kann, sobald der Schalter für automatischen Modus gedrückt wird.
WARNUNG
■Verhindern von Beschlagbildung auf
der Windschutzscheibe
Verwenden Sie den Schalter der Wind- schutzscheibenheizung nicht während der
Luftkühlung bei extrem feuchter Witterung.
Der Temperaturunterschied zwischen Außenluft und Windschutzscheibe kann
dazu führen, dass die Windschutzscheibe
von außen beschlägt und Ihnen die Sicht nimmt.
■Wenn die Außenspiegelheizungen in
Betrieb sind
Berühren Sie die Oberflächen der Außen-
spiegel nicht, da diese sehr heiß sein und Verbrennungen verursachen können.
HINWEIS
■Um ein Entladen der Batterie zu ver-meiden
Lassen Sie die Klimaanlage bei abgestell-
tem Motor nicht länger als nötig einge-
schaltet.
Verwendung des automati-
schen Modus
