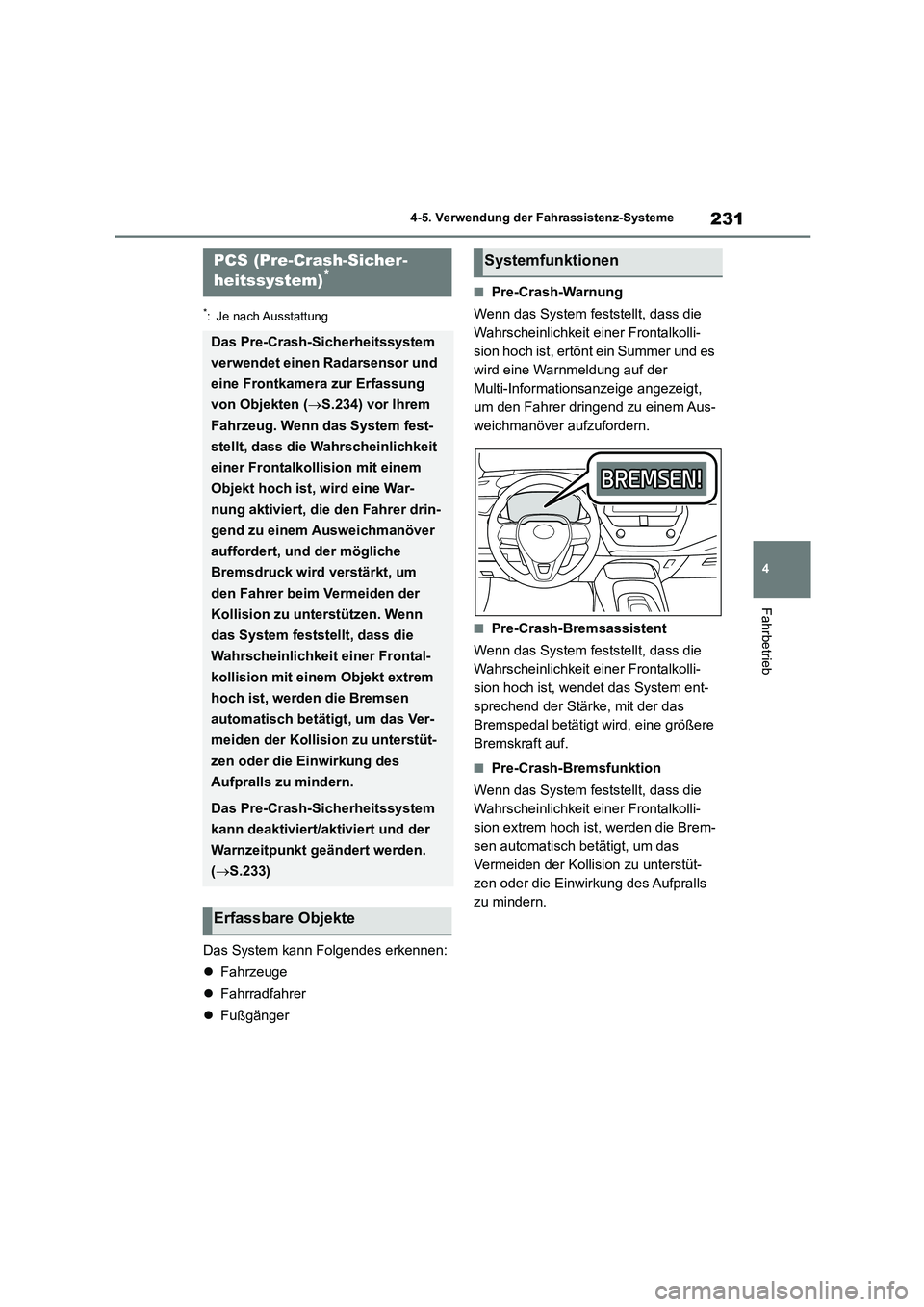

2023 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

231
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung
Das System kann Folgendes erkennen:
 Fahrzeuge
 Fahrradfahrer
 Fußgänger
■Pre-Crash-Warnung
Wenn das System feststellt, dass die
Wahrscheinlichkeit einer Frontalkolli-
sion hoch ist, ertönt ein Summer und es
wird eine Warnmeldung auf der
Multi-Informationsanzeige angezeigt,
um den Fahrer dringend zu einem Aus-
weichmanöver aufzufordern.
■Pre-Crash-Bremsassistent
Wenn das System feststellt, dass die
Wahrscheinlichkeit einer Frontalkolli-
sion hoch ist, wendet das System ent-
sprechend der Stärke, mit der das
Bremspedal betätigt wird, eine größere
Bremskraft auf.
■Pre-Crash-Bremsfunktion
Wenn das System feststellt, dass die
Wahrscheinlichkeit einer Frontalkolli-
sion extrem hoch ist, werden die Brem-
sen automatisch betätigt, um das
Vermeiden der Kollision zu unterstüt-
zen oder die Einwirkung des Aufpralls
zu mindern.
PCS (Pre-Crash-Sicher-
heitssystem)*
Das Pre-Crash-Sicherheitssystem
verwendet einen Radarsensor und
eine Frontkamera zur Erfassung
von Objekten ( S.234) vor Ihrem
Fahrzeug. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit
einer Frontalkollision mit einem
Objekt hoch ist, wird eine War-
nung aktiviert, die den Fahrer drin-
gend zu einem Ausweichmanöver
auffordert, und der mögliche
Bremsdruck wird verstärkt, um
den Fahrer beim Vermeiden der
Kollision zu unterstützen. Wenn
das System feststellt, dass die
Wahrscheinlichkeit einer Frontal-
kollision mit einem Objekt extrem
hoch ist, werden die Bremsen
automatisch betätigt, um das Ver-
meiden der Kollision zu unterstüt-
zen oder die Einwirkung des
Aufpralls zu mindern.
Das Pre-Crash-Sicherheitssystem
kann deaktiviert/aktiviert und der
Warnzeitpunkt geändert werden.
( S.233)
Erfassbare Objekte
Systemfunktionen

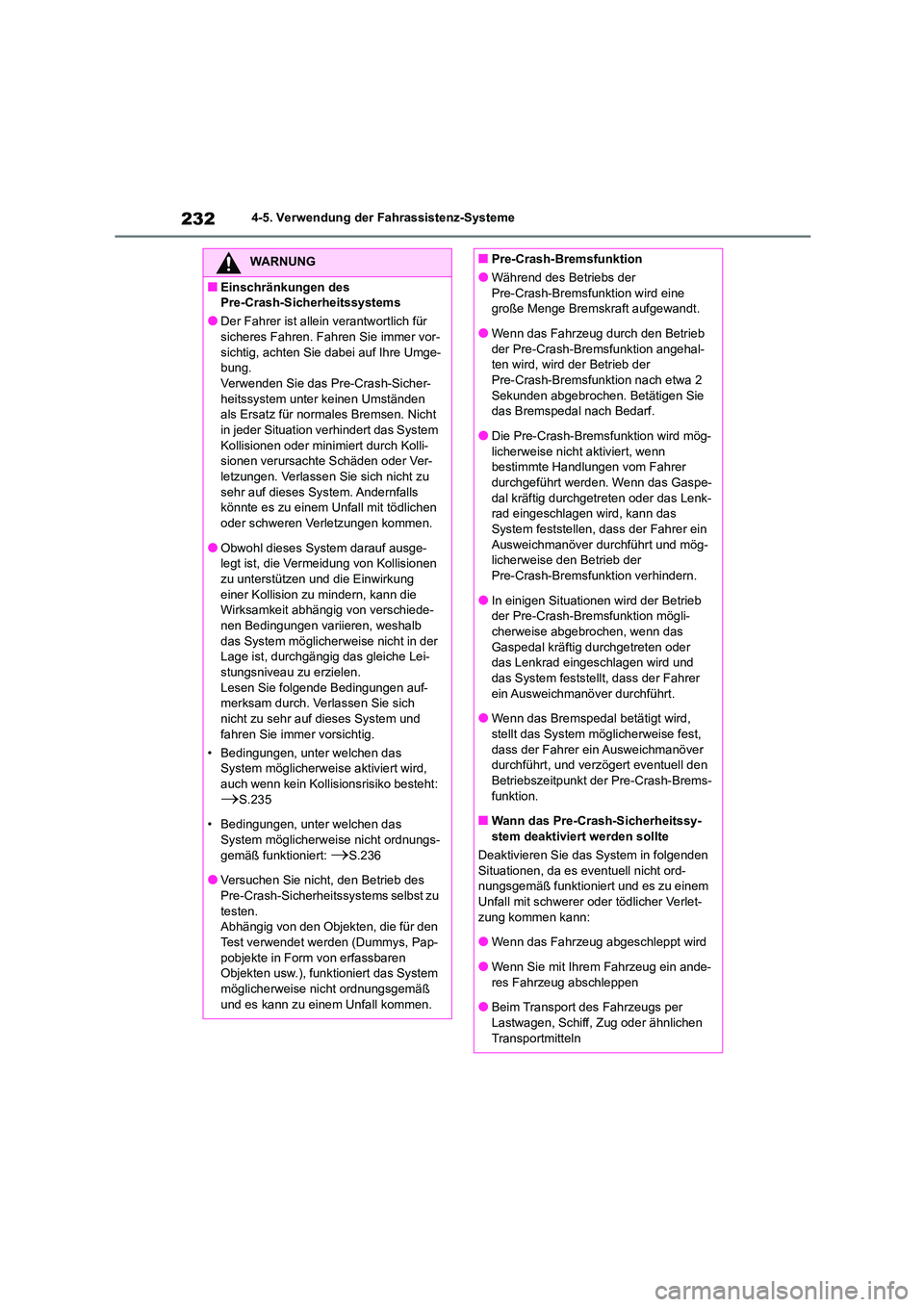

2324-5. Verwendung der Fahrassistenz-Systeme
WARNUNG
■Einschränkungen des
Pre-Crash-Sicherheitssystems
●Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung.
Verwenden Sie das Pre-Crash-Sicher- heitssystem unter keinen Umständen
als Ersatz für normales Bremsen. Nicht
in jeder Situation verhindert das System Kollisionen oder mini miert durch Kolli-
sionen verursachte Schäden oder Ver-
letzungen. Verlassen Sie sich nicht zu sehr auf dieses Sy stem. Andernfalls
könnte es zu einem Unfall mit tödlichen
oder schweren Verletzungen kommen.
●Obwohl dieses System darauf ausge-
legt ist, die Vermei dung von Kollisionen
zu unterstützen und die Einwirkung einer Kollision zu mindern, kann die
Wirksamkeit abhängig von verschiede-
nen Bedingungen variieren, weshalb das System möglicherweise nicht in der
Lage ist, durchgängig das gleiche Lei-
stungsniveau zu erzielen. Lesen Sie folgende Bedingungen auf-
merksam durch. Verlassen Sie sich
nicht zu sehr auf dieses System und
fahren Sie immer vorsichtig.
• Bedingungen, unter welchen das System möglicherweis e aktiviert wird,
auch wenn kein Kollisionsrisiko besteht:
S.235
• Bedingungen, unter welchen das
System möglicherweise nicht ordnungs-
gemäß funktioniert: S.236
●Versuchen Sie nicht, den Betrieb des
Pre-Crash-Sicherheit ssystems selbst zu
testen. Abhängig von den Objekten, die für den
Test verwendet werden (Dummys, Pap-
pobjekte in Form von erfassbaren Objekten usw.), funktioniert das System
möglicherweise nicht ordnungsgemäß
und es kann zu einem Unfall kommen.
■Pre-Crash-Bremsfunktion
●Während des Betriebs der
Pre-Crash-Bremsfunktion wird eine
große Menge Bremskraft aufgewandt.
●Wenn das Fahrzeug durch den Betrieb
der Pre-Crash-Bremsfunktion angehal-
ten wird, wird der Betrieb der Pre-Crash-Bremsfunktion nach etwa 2
Sekunden abgebrochen. Betätigen Sie
das Bremspedal nach Bedarf.
●Die Pre-Crash-Bremsfunktion wird mög- licherweise nicht aktiviert, wenn
bestimmte Handlungen vom Fahrer
durchgeführt werden. Wenn das Gaspe- dal kräftig durchgetreten oder das Lenk-
rad eingeschlagen wird, kann das
System feststellen, dass der Fahrer ein Ausweichmanöver durchführt und mög-
licherweise den Betrieb der
Pre-Crash-Bremsfunktion verhindern.
●In einigen Situationen wird der Betrieb
der Pre-Crash-Bremsfunktion mögli-
cherweise abgebrochen, wenn das Gaspedal kräftig durchgetreten oder
das Lenkrad eingeschlagen wird und
das System feststellt, dass der Fahrer ein Ausweichmanöver durchführt.
●Wenn das Bremspedal betätigt wird,
stellt das System möglicherweise fest, dass der Fahrer ein Ausweichmanöver
durchführt, und verzögert eventuell den
Betriebszeitpunkt der Pre-Crash-Brems- funktion.
■Wann das Pre-Crash-Sicherheitssy-
stem deaktiviert werden sollte
Deaktivieren Sie das System in folgenden Situationen, da es eventuell nicht ord-
nungsgemäß funktioniert und es zu einem
Unfall mit schwerer oder tödlicher Verlet- zung kommen kann:
●Wenn das Fahrzeug abgeschleppt wird
●Wenn Sie mit Ihrem Fahrzeug ein ande-res Fahrzeug abschleppen
●Beim Transport des Fahrzeugs per
Lastwagen, Schiff, Zug oder ähnlichen Transportmitteln

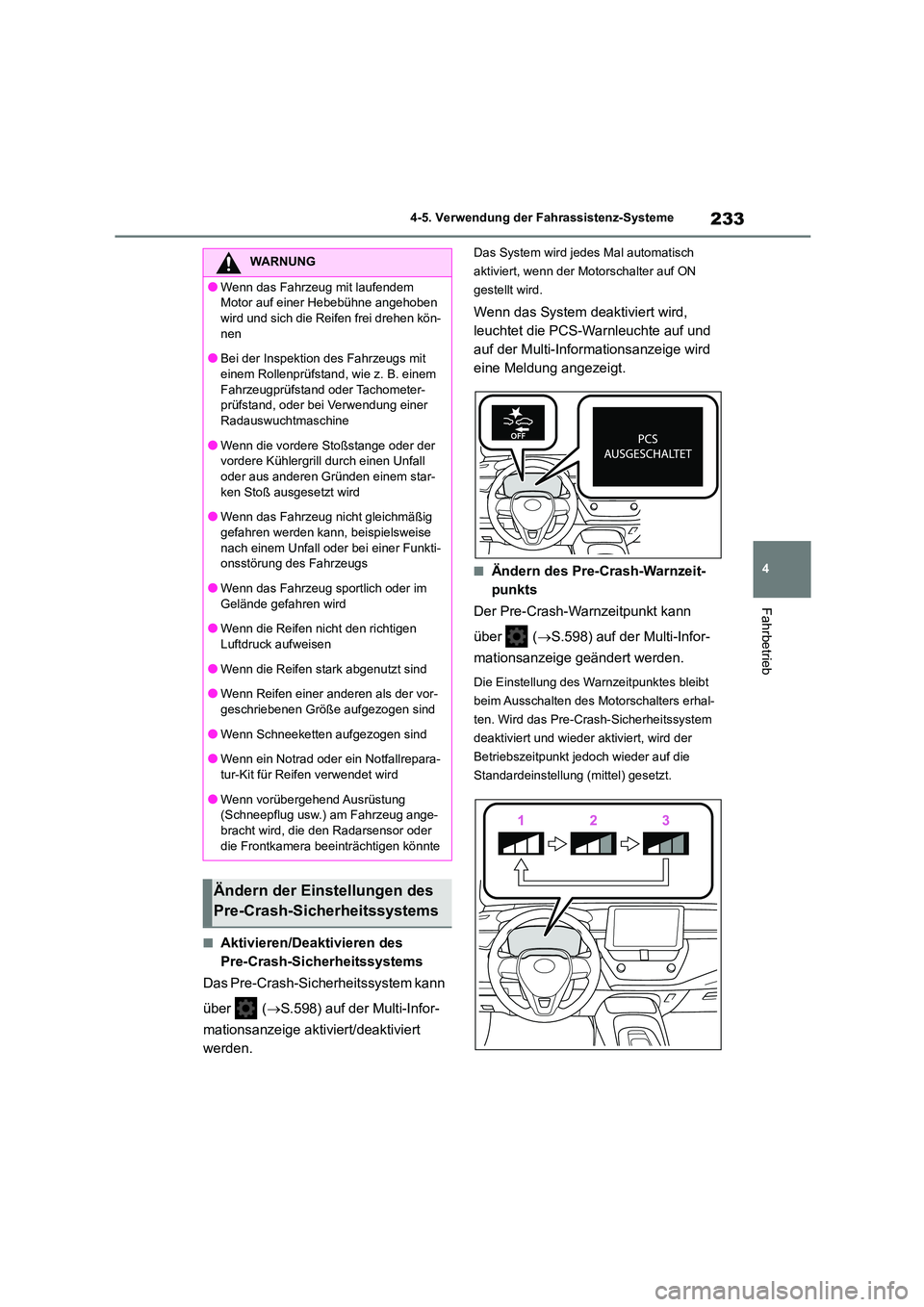

233
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Aktivieren/Deaktivieren des
Pre-Crash-Sicherheitssystems
Das Pre-Crash-Sicherheitssystem kann
über ( S.598) auf der Multi-Infor-
mationsanzeige aktiviert/deaktiviert
werden.
Das System wird jedes Mal automatisch
aktiviert, wenn der Motorschalter auf ON
gestellt wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf der Multi-Informationsanzeige wird
eine Meldung angezeigt.
■Ändern des Pre-Crash-Warnzeit-
punkts
Der Pre-Crash-Warnzeitpunkt kann
über ( S.598) auf der Multi-Infor-
mationsanzeige geändert werden.
Die Einstellung des Warnzeitpunktes bleibt
beim Ausschalten des Motorschalters erhal-
ten. Wird das Pre-Crash-Sicherheitssystem
deaktiviert und wieder aktiviert, wird der
Betriebszeitpunkt jedoch wieder auf die
Standardeinstellung (mittel) gesetzt.
WARNUNG
●Wenn das Fahrzeug mit laufendem
Motor auf einer Hebebühne angehoben
wird und sich die Reifen frei drehen kön- nen
●Bei der Inspektion des Fahrzeugs mit
einem Rollenprüfstand, wie z. B. einem Fahrzeugprüfstand oder Tachometer-
prüfstand, oder bei Verwendung einer
Radauswuchtmaschine
●Wenn die vordere Stoßstange oder der
vordere Kühlergrill durch einen Unfall
oder aus anderen Gründen einem star- ken Stoß ausgesetzt wird
●Wenn das Fahrzeug nicht gleichmäßig
gefahren werden kann, beispielsweise nach einem Unfall oder bei einer Funkti-
onsstörung des Fahrzeugs
●Wenn das Fahrzeug sportlich oder im Gelände gefahren wird
●Wenn die Reifen nicht den richtigen
Luftdruck aufweisen
●Wenn die Reifen stark abgenutzt sind
●Wenn Reifen einer anderen als der vor-
geschriebenen Größe aufgezogen sind
●Wenn Schneeketten aufgezogen sind
●Wenn ein Notrad oder ein Notfallrepara-
tur-Kit für Reifen verwendet wird
●Wenn vorübergehend Ausrüstung (Schneepflug usw.) am Fahrzeug ange-
bracht wird, die den Radarsensor oder
die Frontkamera beeinträchtigen könnte
Ändern der Einstellungen des
Pre-Crash-Sicherheitssystems

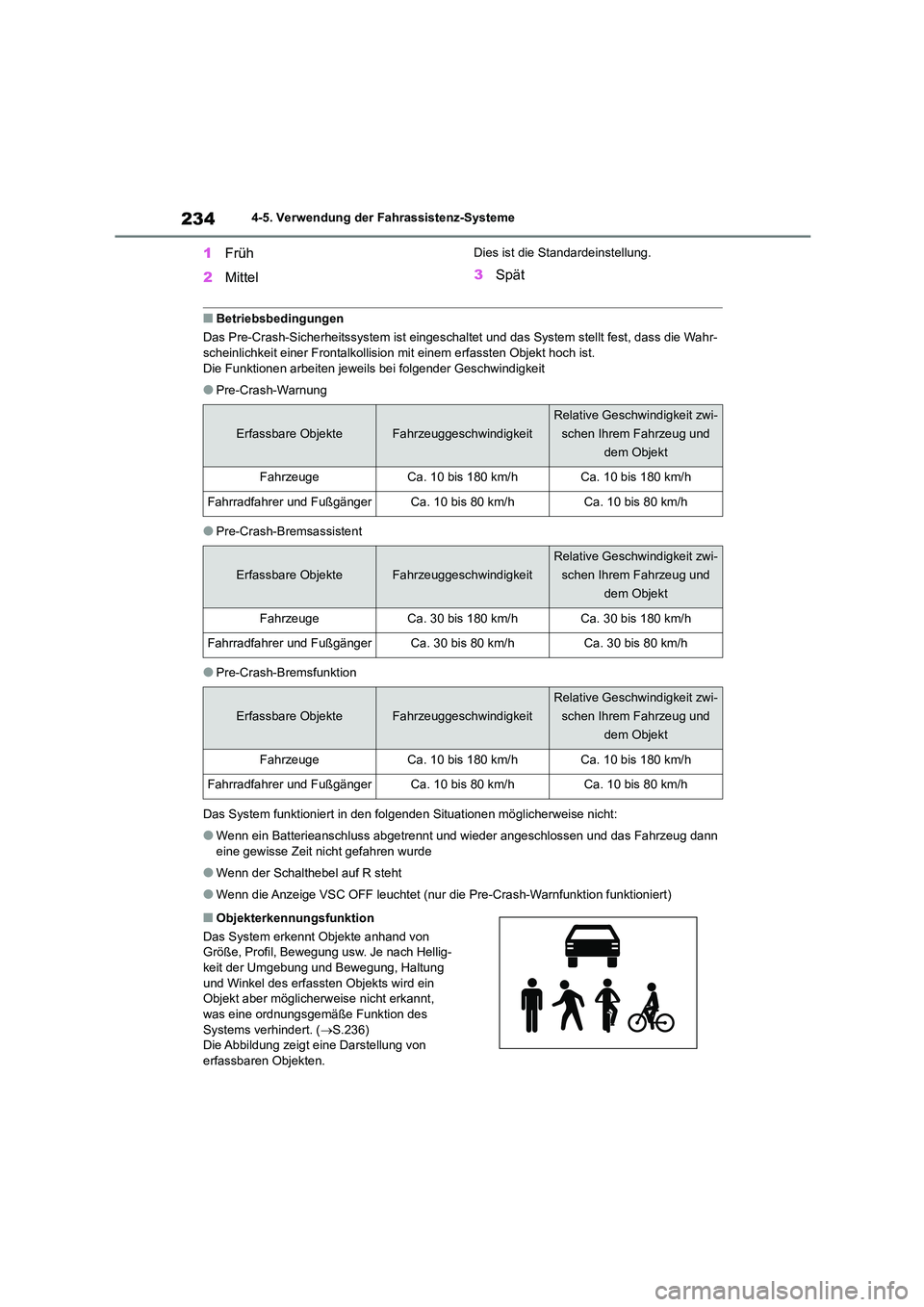

2344-5. Verwendung der Fahrassistenz-Systeme
1Früh
2 Mittel
Dies ist die Standardeinstellung.
3Spät
■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist eingeschaltet und das System stellt fest, dass die Wahr-
scheinlichkeit einer Front alkollision mit einem erfassten Objekt hoch ist.
Die Funktionen arbeiten jeweil s bei folgender Geschwindigkeit
●Pre-Crash-Warnung
●Pre-Crash-Bremsassistent
●Pre-Crash-Bremsfunktion
Das System funktioniert in den folg enden Situationen möglicherweise nicht:
●Wenn ein Batterieanschluss abgetrennt und wieder angeschlossen und das Fahrzeug dann
eine gewisse Zeit nicht gefahren wurde
●Wenn der Schalthebel auf R steht
●Wenn die Anzeige VSC OFF leuchtet (nur die Pre-Crash-Warnfunktion funktioniert)
■Objekterkennungsfunktion
Das System erkennt Objekte anhand von Größe, Profil, Bewegung usw. Je nach Hellig-
keit der Umgebung und Bewegung, Haltung
und Winkel des erfassten Objekts wird ein Objekt aber möglicherweise nicht erkannt,
was eine ordnungsgemäße Funktion des
Systems verhindert. ( S.236) Die Abbildung zeigt eine Darstellung von
erfassbaren Objekten.
Erfassbare ObjekteFahrzeuggeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Fahrradfahrer und FußgängerCa. 30 bis 80 km/hCa. 30 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h

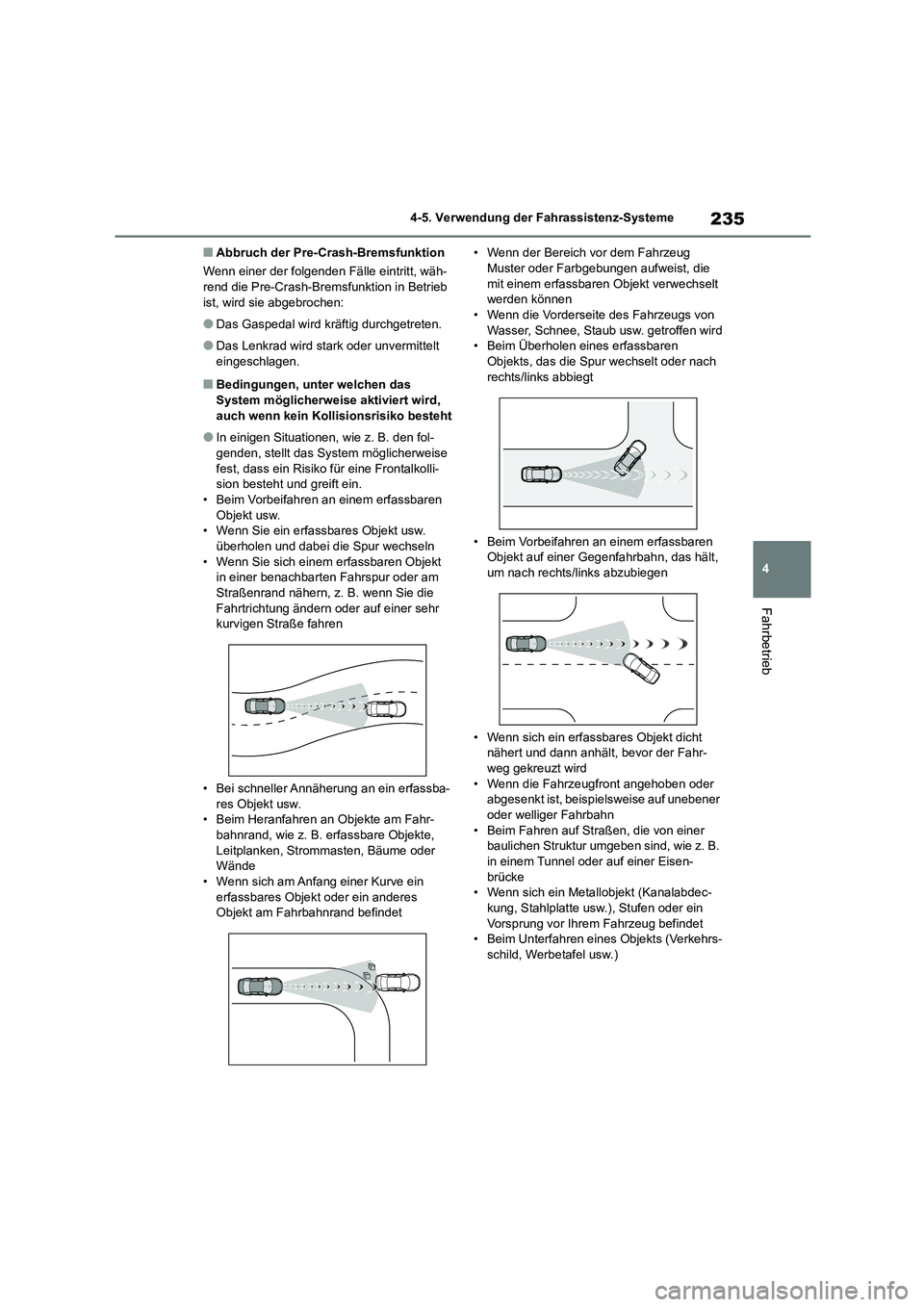

235
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Abbruch der Pre-Crash-Bremsfunktion
Wenn einer der folgenden Fälle eintritt, wäh- rend die Pre-Crash-Bremsfunktion in Betrieb
ist, wird sie abgebrochen:
●Das Gaspedal wird kräftig durchgetreten.
●Das Lenkrad wird stark oder unvermittelt eingeschlagen.
■Bedingungen, unter welchen das
System möglicherweise aktiviert wird,
auch wenn kein Kollisionsrisiko besteht
●In einigen Situationen, wie z. B. den fol-
genden, stellt das System möglicherweise
fest, dass ein Risiko für eine Frontalkolli- sion besteht und greift ein.
• Beim Vorbeifahren an einem erfassbaren
Objekt usw. • Wenn Sie ein erfassbares Objekt usw.
überholen und dabei die Spur wechseln
• Wenn Sie sich einem erfassbaren Objekt in einer benachbarten Fahrspur oder am
Straßenrand nähern, z. B. wenn Sie die
Fahrtrichtung ändern oder auf einer sehr kurvigen Straße fahren
• Bei schneller Annäherung an ein erfassba- res Objekt usw.
• Beim Heranfahren an Objekte am Fahr-
bahnrand, wie z. B. erfassbare Objekte, Leitplanken, Strommasten, Bäume oder
Wände
• Wenn sich am Anfang einer Kurve ein erfassbares Objekt oder ein anderes
Objekt am Fahrbahnrand befindet
• Wenn der Bereich vor dem Fahrzeug Muster oder Farbgebungen aufweist, die
mit einem erfassbaren Objekt verwechselt
werden können • Wenn die Vorderseite des Fahrzeugs von
Wasser, Schnee, Staub usw. getroffen wird
• Beim Überholen eines erfassbaren Objekts, das die Spur wechselt oder nach
rechts/links abbiegt
• Beim Vorbeifahren an einem erfassbaren Objekt auf einer Gegenfahrbahn, das hält,
um nach rechts/links abzubiegen
• Wenn sich ein erfassbares Objekt dicht
nähert und dann anhält, bevor der Fahr-
weg gekreuzt wird • Wenn die Fahrzeugfront angehoben oder
abgesenkt ist, beispielsweise auf unebener
oder welliger Fahrbahn • Beim Fahren auf Straßen, die von einer
baulichen Struktur umgeben sind, wie z. B.
in einem Tunnel oder auf einer Eisen- brücke
• Wenn sich ein Metallobjekt (Kanalabdec-
kung, Stahlplatte usw.), Stufen oder ein Vorsprung vor Ihrem Fahrzeug befindet
• Beim Unterfahren eines Objekts (Verkehrs-
schild, Werbetafel usw.)

2364-5. Verwendung der Fahrassistenz-Systeme
• Beim Heranfahren an die Schranke einer elektronischen Mautstelle, an eine Park-
platzschranke oder eine anderen Absper-
rung, die sich öffnet und schließt
• Beim Waschen in einer automatischen Autowaschanlage
• Beim Durch- oder Unterfahren von Objek-
ten, die mit Ihrem Fahrzeug in Berührung kommen können, wie z. B. dichtes Gras,
Äste von Bäumen oder ein Banner
• Beim Fahren durch Dampf oder Rauch
• Beim Fahren in der Nähe von Objekten,
die Funkwellen reflektieren, wie z. B. ein großer Lastwagen oder eine Leitplanke
• Beim Fahren in der Nähe eines Fern-
sehturms, Radiosenders, Kraftwerks oder eines anderen Ortes, an dem starke Funk-
wellen oder Elektrorauschen vorhanden
sein kann
■Situationen, in welchen das System möglicherweise nicht ordnungsgemäß
funktioniert
●In einigen Situationen, wie z. B. den fol-
genden, erkennen der Radarsensor und
die Frontkamera ein Objekt möglicher- weise nicht, was eine ordnungsgemäße
Funktion des Systems verhindert:
• Wenn sich ein erfassbares Objekt Ihrem Fahrzeug nähert
• Wenn Ihr Fahrzeug oder erfassbares
Objekt schwankt • Wenn ein erfassbares Objekt ein abruptes
Manöver durchführt (wie z. B. plötzliches
Ausbrechen, Beschleunigen oder Abbrem- sen)
• Wenn sich Ihr Fahrzeug schnell einem
erfassbaren Objekt nähert • Wenn sich ein erfassbares Objekt nicht
direkt vor Ihrem Fahrzeug befindet
• Wenn sich ein erfassbares Objekt in der Nähe einer Wand, eines Zauns, einer Leit-
planke, einer Kanalabdeckung, einer Stahl-
platte auf der Straße usw. befindet • Wenn sich ein erfassbares Objekt unter
einer baulichen Struktur befindet
• Wenn ein Teil eines erfassbaren Objekts durch ein Objekt verdeckt wird, wie z. B.
großes Gepäck, ein Sc hirm oder eine Leit-
planke • Wenn sich mehrere erfassbare Objekt
dicht beieinander befinden
• Wenn die Sonne oder eine andere Licht- quelle direkt auf ein erfassbares Objekt
scheint
• Wenn ein erfassbares Objekt einen weißen Farbton aufweist und extrem hell erscheint
• Wenn ein erfassbares Objekt fast die glei-
che Farbe oder Helligkeit aufweist wie die Umgebung
• Wenn ein erfassbares Objekt direkt vor
Ihrem Fahrzeug einschert oder auftaucht • Wenn die Vorderseite des Fahrzeugs von
Wasser, Schnee, Staub usw. getroffen wird
• Bei sehr starker direkter Lichteinstrahlung von vorne auf die Frontkamera, wie z. B.
durch die Sonne oder Scheinwerfern des
entgegenkommenden Verkehrs • Beim Heranfahren an die Seite oder Front
eines Fahrzeugs vor Ihnen
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad handelt
• Wenn ein Fahrzeug vor Ihnen schmal ist,
wie z. B. ein Personal Mobility Vehicle • Wenn das Heck des vorausfahrenden
Fahrzeugs klein ist, wie z. B. bei einem
unbeladenen Lastwagen

237
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
• Wenn das Heck des vorausfahrenden Fahrzeugs niedrig ist, wie z. B. bei einem
Tieflader
• Wenn das vorausfahrende Fahrzeug eine sehr hohe Bodenfreiheit aufweist
• Wenn das vorausfahrende Fahrzeug eine Last transportiert, die über die hintere
Stoßstange herausragt
• Wenn das vorausfahrende Fahrzeug eine unregelmäßige Form aufweist, wie z. B.
ein Traktor oder ein Seitenwagen
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Fahrrad in Kindergröße, ein stark
beladenes Fahrrad, ein Fahrrad auf dem
mehrere Personen sitzen oder ein Fahrrad mit einer besonderen Form (Fahrrad mit
Kindersitz, Tandem-Fahrrad usw.) handelt
• Falls ein Fußgänger/oder die Fahrhöhe eines Fahrradfahrers vor Ihnen kleiner als
etwa 1 m oder größer als etwa 2 m ist
• Wenn die Silhouette eines Fußgän- gers/Fahrradfahrers schwer zu erkennen
ist, da dieser sehr weite Kleidung (ein
Regenmantel, langer Rock usw.) trägt • Wenn sich ein Fußgänger nach vorne
beugt oder hockt oder wenn sich ein Fahr-
radfahrer nach vorne beugt • Wenn sich ein Fußgänger/Fahrradfahrer
schnell bewegt
• Wenn ein Fußgänger einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein ande-
res Fahrzeug schiebt
• Beim Fahren bei schlechtem Wetter, wie z. B. während starker Regenfälle, dichtem
Nebel, Schneefall oder einem Sandsturm • Beim Fahren durch Dampf oder Rauch
• Wenn das Licht der Umgebung gedämpft
ist, wie z. B. bei Sonnenauf- oder Sonnen- untergang, bei Nacht oder in einem Tun-
nel, wodurch ein erfassbares Objekt
beinahe dieselbe Farbe wie die Umgebung zu haben scheint
• Beim Fahren in einem Bereich, in dem sich
die Helligkeit der Umgebung plötzlich ändert, wie z. B. dem Ein- oder Ausgang
eines Tunnels
• Nach dem Anlassen des Motors wurde das
Fahrzeug eine gewisse Zeit nicht gefahren • Während des Abbiegens nach links/rechts
und für einige Sekunden nach dem Abbie-
gen nach links/rechts • Beim Fahren in einer Kurve und für einige
Sekunden nach dem Fahren in einer Kurve
• Wenn Ihr Fahrzeug ins Schleudern kommt • Wenn die Fahrzeugfront angehoben oder
abgesenkt ist
• Wenn die Spur der Räder falsch eingestellt
ist
• Wenn die Frontkamera von einem Wischerblatt verdeckt wird
• Das Fahrzeug wird mit extrem hohen
Geschwindigkeiten gefahren • Beim Fahren an einem Berg
• Wenn der Radarsensor oder die Frontka-
mera falsch ausgerichtet ist
●In einigen Situationen, wie z. B. den fol-
genden, kann möglicherweise nicht ausrei- chend Bremskraft erzielt werden, was
einen ordnungsgemäßen Betrieb des
Systems verhindert: • Wenn die Bremsfunktionen nicht in vollem
Umfang arbeiten können, z. B. wenn die
Bauteile der Bremse sehr kalt, sehr heiß oder nass sind
• Wenn das Fahrzeug nicht richtig in Stand
gehalten wird (Bremsen oder Reifen sind übermäßig abgenutzt, falscher Reifen-

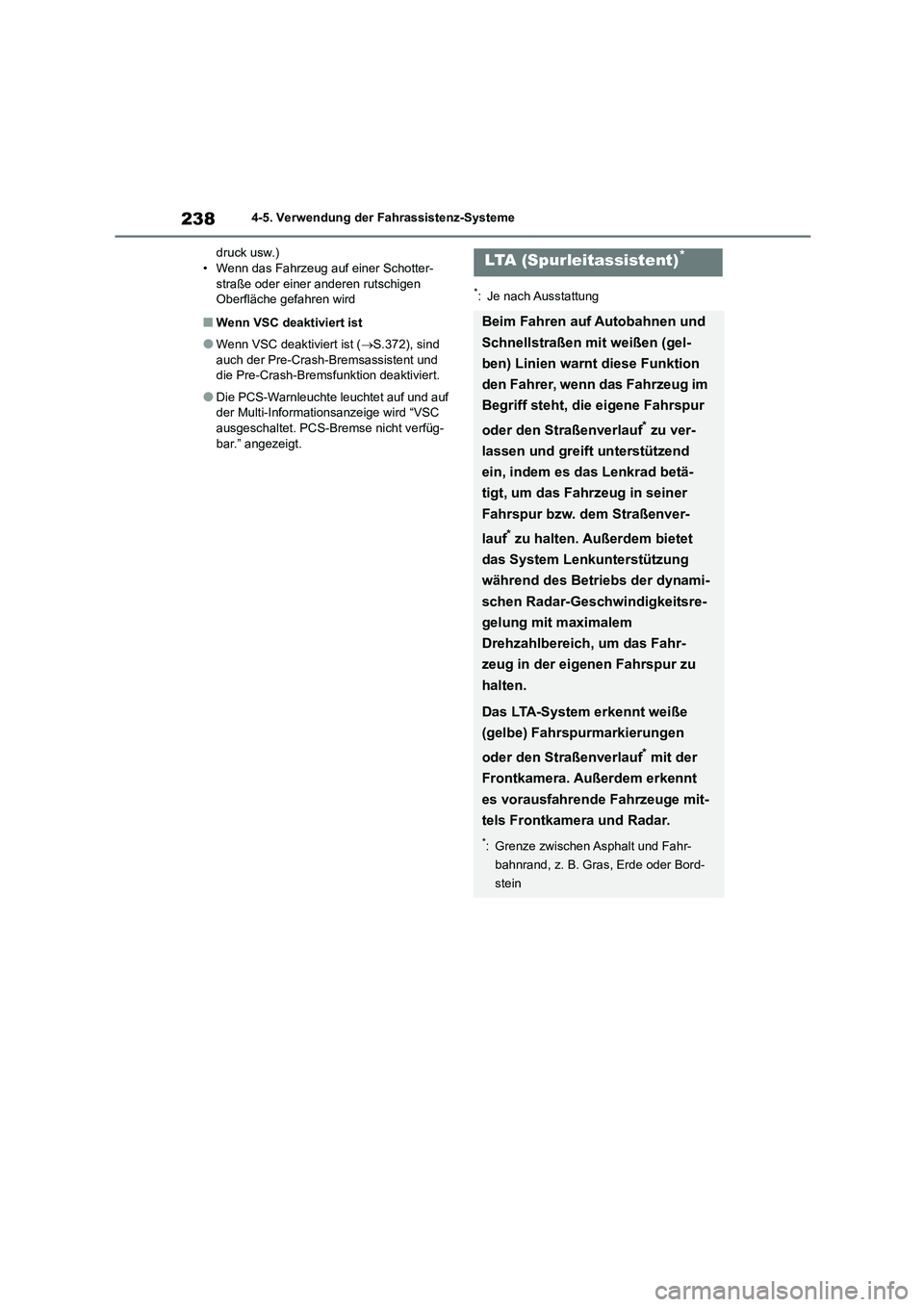

2384-5. Verwendung der Fahrassistenz-Systeme
druck usw.) • Wenn das Fahrzeug auf einer Schotter-
straße oder einer anderen rutschigen
Oberfläche gefahren wird
■Wenn VSC deaktiviert ist
●Wenn VSC deaktiviert ist ( S.372), sind
auch der Pre-Crash-Bremsassistent und die Pre-Crash-Bremsfunktion deaktiviert.
●Die PCS-Warnleuchte leuchtet auf und auf der Multi-Informationsanzeige wird “VSC
ausgeschaltet. PCS-Bremse nicht verfüg-
bar.” angezeigt.
*: Je nach Ausstattung
LTA (Spurleitassistent)*
Beim Fahren auf Autobahnen und
Schnellstraßen mit weißen (gel-
ben) Linien warnt diese Funktion
den Fahrer, wenn das Fahrzeug im
Begriff steht, die eigene Fahrspur
oder den Straßenverlauf* zu ver-
lassen und greift unterstützend
ein, indem es das Lenkrad betä-
tigt, um das Fahrzeug in seiner
Fahrspur bzw. dem Straßenver-
lauf* zu halten. Außerdem bietet
das System Lenkunterstützung
während des Betriebs der dynami-
schen Radar-Geschwindigkeitsre-
gelung mit maximalem
Drehzahlbereich, um das Fahr-
zeug in der eigenen Fahrspur zu
halten.
Das LTA-System erkennt weiße
(gelbe) Fahrspurmarkierungen
oder den Straßenverlauf* mit der
Frontkamera. Außerdem erkennt
es vorausfahrende Fahrzeuge mit-
tels Frontkamera und Radar.
*: Grenze zwischen Asphalt und Fahr-
bahnrand, z. B. Gras, Erde oder Bord-
stein
