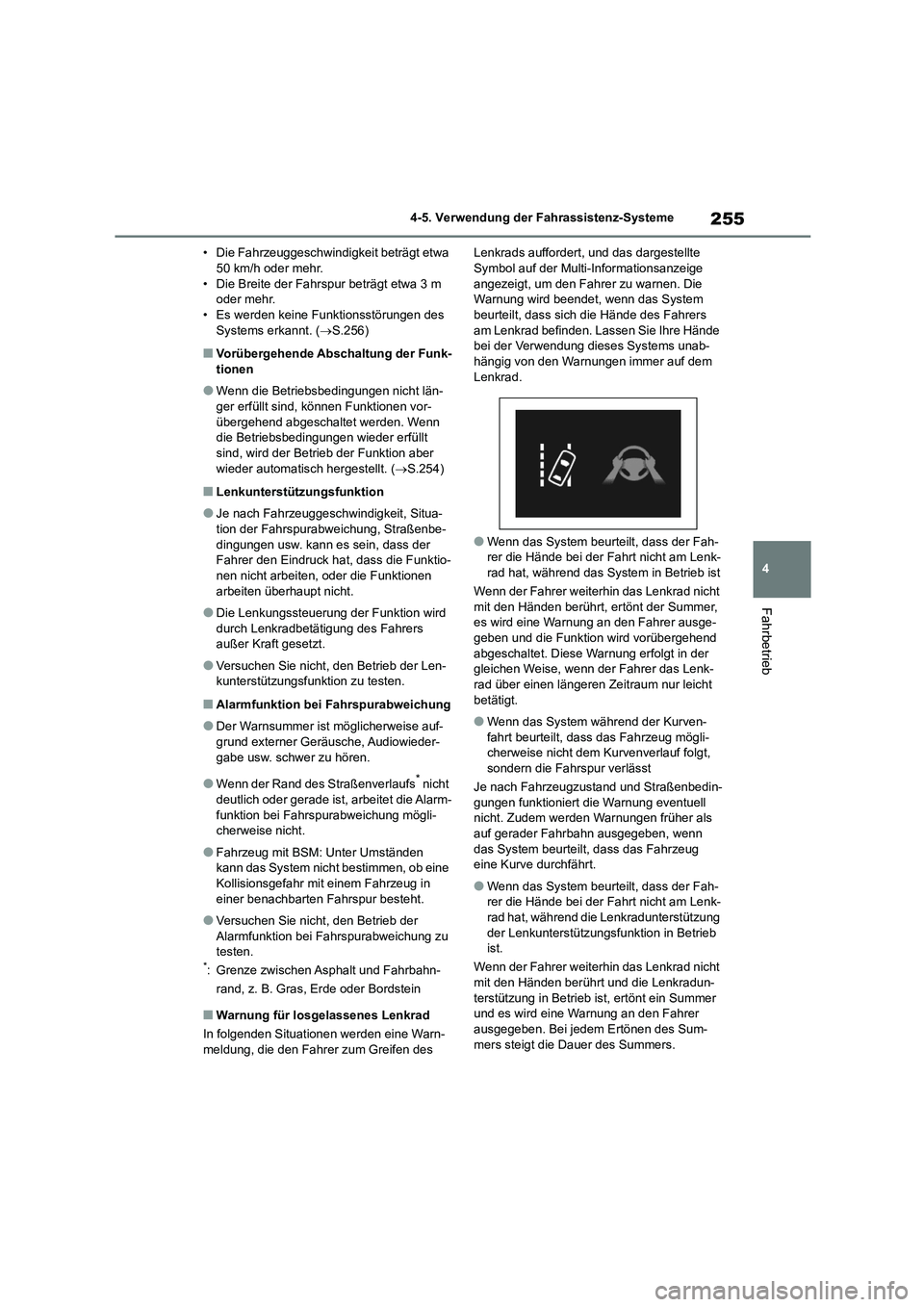

2023 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

255
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
• Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Die Breite der Fahrspur beträgt etwa 3 m
oder mehr. • Es werden keine Funktionsstörungen des
Systems erkannt. ( S.256)
■Vorübergehende Abschaltung der Funk-
tionen
●Wenn die Betriebsbedingungen nicht län-
ger erfüllt sind, können Funktionen vor-
übergehend abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt
sind, wird der Betrieb der Funktion aber
wieder automatisch hergestellt. ( S.254)
■Lenkunterstützungsfunktion
●Je nach Fahrzeuggeschwindigkeit, Situa-
tion der Fahrspurabweichung, Straßenbe- dingungen usw. kann es sein, dass der
Fahrer den Eindruck hat, dass die Funktio-
nen nicht arbeiten, oder die Funktionen arbeiten überhaupt nicht.
●Die Lenkungssteuerung der Funktion wird durch Lenkradbetätigung des Fahrers
außer Kraft gesetzt.
●Versuchen Sie nicht, den Betrieb der Len-
kunterstützungsfunktion zu testen.
■Alarmfunktion bei Fahrspurabweichung
●Der Warnsummer ist möglicherweise auf-
grund externer Geräusche, Audiowieder-
gabe usw. schwer zu hören.
●Wenn der Rand des Straßenverlaufs* nicht
deutlich oder gerade ist, arbeitet die Alarm- funktion bei Fahrsp urabweichung mögli-
cherweise nicht.
●Fahrzeug mit BSM: Unter Umständen
kann das System nicht bestimmen, ob eine
Kollisionsgefahr mit einem Fahrzeug in einer benachbarten Fahrspur besteht.
●Versuchen Sie nicht, den Betrieb der Alarmfunktion bei Fahrspurabweichung zu
testen.*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Warnung für losgelassenes Lenkrad
In folgenden Situationen werden eine Warn-
meldung, die den Fahrer zum Greifen des
Lenkrads auffordert, und das dargestellte Symbol auf der Multi-Informationsanzeige
angezeigt, um den Fahrer zu warnen. Die
Warnung wird beendet, wenn das System beurteilt, dass sich die Hände des Fahrers
am Lenkrad befinden. Lassen Sie Ihre Hände
bei der Verwendung dieses Systems unab- hängig von den Warnungen immer auf dem
Lenkrad.
●Wenn das System beurteilt, dass der Fah- rer die Hände bei der Fahrt nicht am Lenk-
rad hat, während das System in Betrieb ist
Wenn der Fahrer weiterhin das Lenkrad nicht
mit den Händen berührt, ertönt der Summer, es wird eine Warnung an den Fahrer ausge-
geben und die Funktion wird vorübergehend
abgeschaltet. Diese Warnung erfolgt in der gleichen Weise, wenn der Fahrer das Lenk-
rad über einen längeren Zeitraum nur leicht
betätigt.
●Wenn das System während der Kurven-
fahrt beurteilt, dass das Fahrzeug mögli- cherweise nicht dem Kurvenverlauf folgt,
sondern die Fahrspur verlässt
Je nach Fahrzeugzustand und Straßenbedin-
gungen funktioniert die Warnung eventuell nicht. Zudem werden Warnungen früher als
auf gerader Fahrbahn ausgegeben, wenn
das System beurteilt, dass das Fahrzeug eine Kurve durchfährt.
●Wenn das System beurteilt, dass der Fah-rer die Hände bei der Fahrt nicht am Lenk-
rad hat, während die Lenkradunterstützung
der Lenkunterstützungsfunktion in Betrieb ist.
Wenn der Fahrer weiterhin das Lenkrad nicht
mit den Händen berührt und die Lenkradun-
terstützung in Betrieb ist, ertönt ein Summer und es wird eine Warnung an den Fahrer
ausgegeben. Bei jedem Ertönen des Sum-
mers steigt die Dauer des Summers.

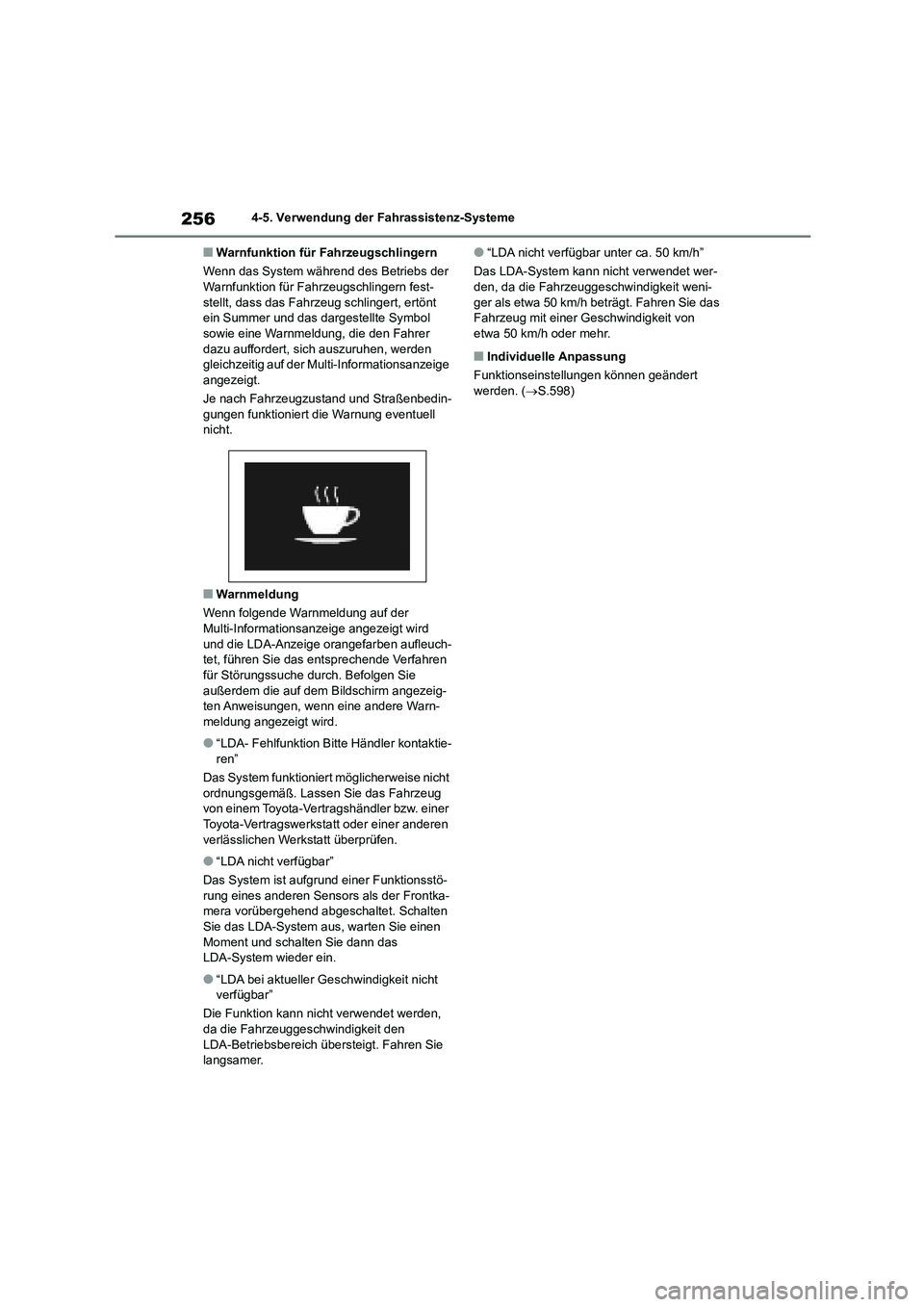

2564-5. Verwendung der Fahrassistenz-Systeme
■Warnfunktion für Fahrzeugschlingern
Wenn das System während des Betriebs der Warnfunktion für Fahrzeugschlingern fest-
stellt, dass das Fahrzeug schlingert, ertönt
ein Summer und das dargestellte Symbol sowie eine Warnmeldung, die den Fahrer
dazu auffordert, sich auszuruhen, werden
gleichzeitig auf der Multi-Informationsanzeige angezeigt.
Je nach Fahrzeugzustand und Straßenbedin-
gungen funktioniert die Warnung eventuell
nicht.
■Warnmeldung
Wenn folgende Warnmeldung auf der
Multi-Informationsanzeige angezeigt wird
und die LDA-Anzeige orangefarben aufleuch- tet, führen Sie das entsprechende Verfahren
für Störungssuche durch. Befolgen Sie
außerdem die auf dem Bildschirm angezeig- ten Anweisungen, wenn eine andere Warn-
meldung angezeigt wird.
●“LDA- Fehlfunktion Bitte Händler kontaktie-
ren”
Das System funktioniert möglicherweise nicht
ordnungsgemäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
●“LDA nicht verfügbar”
Das System ist aufgrund einer Funktionsstö-
rung eines anderen Sensors als der Frontka- mera vorübergehend abgeschaltet. Schalten
Sie das LDA-System aus, warten Sie einen
Moment und schalten Sie dann das LDA-System wieder ein.
●“LDA bei aktueller Ge schwindigkeit nicht verfügbar”
Die Funktion kann nicht verwendet werden,
da die Fahrzeuggeschwindigkeit den
LDA-Betriebsbereich übersteigt. Fahren Sie langsamer.
●“LDA nicht verfügbar unter ca. 50 km/h”
Das LDA-System kann nicht verwendet wer- den, da die Fahrzeuggeschwindigkeit weni-
ger als etwa 50 km/h beträgt. Fahren Sie das
Fahrzeug mit einer Ge schwindigkeit von etwa 50 km/h oder mehr.
■Individuelle Anpassung
Funktionseinstellungen können geändert
werden. ( S.598)

257
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung
■Instrumentenanzeige
Multi-Informationsanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Fahrzeugabstandsschalter
Schalter “+RES”
Hauptschalter für Geschwindigkeits-
regelung
Abbruchschalter
Schalter “-SET”
Dynamische
Radar-Geschwindigkeitsre-
gelung mit maximalem
Drehzahlbereich*
Im Modus für Fahrzeugabstands-
regelung beschleunigt, verlang-
samt und stoppt das Fahrzeug
automatisch, um sich den
Geschwindigkeitsänderungen des
vorausfahrenden Fahrzeugs anzu-
passen, selbst wenn das Gaspedal
nicht betätigt wird. Im Regelmo-
dus für Konstantgeschwindigkeit
fährt das Fahrzeug mit einer fest-
gelegten Geschwindigkeit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
mit maximalem Drehzahlbereich
auf Autobahnen und Schnellstra-
ßen.
 Modus für Fahrzeugabstandsre-
gelung ( S.260)
 Regelmodus für Konstantge-
schwindigkeit ( S.264)
Systemkomponenten
WARNUNG
■Vor der Verwendung der dynami-
schen Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich
●Der Fahrer ist allein verantwortlich für sicheres Fahren. Verlassen Sie sich
nicht ausschließlich auf das System,
fahren Sie stets sicher und achten Sie sorgfältig auf Ihre Umgebung.

2584-5. Verwendung der Fahrassistenz-Systeme
WARNUNG
●Die dynamische Radar-Geschwindig-
keitsregelung mit maximalem Drehzahl-
bereich unterstützt den Fahrer und erleichtert seine Aufgabe. Die Unterstüt-
zung ist allerdings begrenzt.
Lesen Sie folgende Bedingungen auf-
merksam durch. Verlassen Sie sich nicht zu sehr auf dieses System und fahren Sie
immer vorsichtig.
• Wenn der Sensor das vorausfahrende
Fahrzeug möglicherweise nicht richtig erkennt: S.267
• Bedingungen, unter welchen der Modus
für Fahrzeugabstandsregelung mögli- cherweise nicht ordnungsgemäß funk-
tioniert: S.268
●Stellen Sie je nach Geschwindigkeitsbe- grenzung, Verkehrsdichte, Straßenbe-
dingungen, Wetterbedingungen usw. die
Geschwindigkeit ein. Der Fahrer ist für die Überprüfung der eingestellten
Geschwindigkeit verantwortlich.
●Auch wenn das System normal funktio- niert, können die Gegebenheiten des
vorausfahrenden Fahrzeugs, die vom
System erkannt werden, von denen
abweichen, die vom Fahrer wahrge- nommen werden. Der Fahrer muss
daher stets aufmerksam sein, mögliche
Gefahren jeder Situation abschätzen und stets sicher fahren. Wenn Sie sich
während der Fahrt ausschließlich auf
dieses System verlassen oder davon ausgehen, dass dieses System die
Sicherheit gewährleistet, kann es zu
einem Unfall mit tödlichen oder schwe- ren Verletzungen kommen.
●Schalten Sie die Ei nstellung für dynami-
sche Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich mithilfe
des Hauptschalters für Geschwindig-
keitsregelung aus, wenn Sie sie nicht verwenden.
■Warnhinweise bezüglich der Fah-
rerassistenzsysteme
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, da die vom System bereitge- stellte Unterstützung begrenzt ist.
Andernfalls könnte ein Unfall mit tödlichen
oder schweren Verletzungen verursacht werden.
●Unterstützung des Fahrers bei der
Abstandsmessung
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich ist nur dafür konzipiert, den Fahrer beim
Bestimmen des Abstands zwischen dem
eigenen Fahrzeug und einem bestimmten vorausfahrenden Fahrzeug zu unterstüt-
zen. Es handelt sich dabei um keinen
Mechanismus, der sorgloses oder unauf- merksames Fahren zulässt. Das System
ist auch nicht in der Lage, den Fahrer bei
schlechten Sichtbedingungen zu unterstüt- zen.
Es ist für den Fahrer weiterhin erforderlich,
genau auf die Fahrzeugumgebung zu ach-
ten.
●Unterstützung des Fahrers bei der Ein-
schätzung des angemessenen
Abstands
Die dynamische Radar-Geschwindigkeits- regelung mit maximalem Drehzahlbereich
stellt fest, ob der Abstand zwischen dem
eigenen Fahrzeug und einem bestimmten vorausfahrenden Fahrzeug in einem fest-
gelegten Bereich liegt. Sie ist nicht in der
Lage, eine andere Art von Einschätzung abzugeben. Deshalb ist es für den Fahrer
absolut erforderlich, wachsam zu bleiben
und selbst einzuschätzen, ob in einer bestimmten Situation ein Gefahrenrisiko
vorhanden ist.

259
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
WARNUNG
●Unterstützung des Fahrers beim Fahren
mit dem Fahrzeug
Die dynamische Radar -Geschwindigkeits-
regelung mit maximalem Drehzahlbereich verfügt über keine Funktionen, die Kollisio-
nen mit Fahrzeugen vor Ihrem Fahrzeug
verhindern oder vermeiden. Bei einem Gefahrenrisiko muss deshalb der Fahrer
sofort und direkt die Steuerung des Fahr-
zeugs übernehmen und entsprechend agieren, um die Sicherheit für alle Beteilig-
ten zu gewährleisten.
■Für die dynamische Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich unge-
eignete Situationen
Verwenden Sie die dynamische Radar-Geschwindigk eitsregelung mit
maximalem Drehzahlbereich in keiner der
folgenden Situationen. Dies könnte zu einer unangemessenen Geschwindigkeits-
regelung führen und einen Unfall mit tödli-
chen oder schweren Verletzungen verursachen.
●Straßen, auf welchen sich Fußgänger,
Fahrradfahrer, usw. befinden.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Auf starken Gefällen oder bei plötzli- chen Übergängen zwischen starken
Steigungen und Gefällen
Die Fahrzeuggeschwindi gkeit kann bei der
Herabfahrt starker Gefälle die eingestellte Geschwindigkeit überschreiten.
●Im Bereich von Autobahn- und Schnell-
straßeneinfahrten
●Wenn die Sensoren aufgrund schlechter
Witterung eventuell nicht richtig erfas-
sen (Nebel, Schnee, Sandsturm, starker Regen usw.)
●Wenn sich Regentropfen, Schnee usw.
auf der vorderen Oberfläche des
Radars oder der Frontkamera befinden
●Bei Verkehrsbedingungen, die häufiges
wiederholtes Beschleunigen und
Abbremsen erfordern
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird
●Wenn der Annäherungswarnsummer oft
zu hören ist

2604-5. Verwendung der Fahrassistenz-Systeme
Dieser Modus nutzt Radar zum Erkennen von Fahrzeugen bis zu ca. 100 m vor
Ihrem Fahrzeug, bestimmt den aktuellen Fahrzeugabstand und arbeitet so, dass ein
angemessener Abstand zum vorausfahrenden Fahrzeug eingehalten wird. Der
gewünschte Fahrzeugabstand kann auch über den Fahrzeugabstandsschalter ein-
gestellt werden.
Wenn Sie bergab fahren, kann sich der Fahrzeugabstand verringern.
Beispiel für konstante Geschwindigkeitsregelung
Sofern keine vorausfahrenden Fahrzeuge vorhanden sind
Das Fahrzeug bewegt sich mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für automatisches Verringern der Fahrzeuggeschwindigkeit und
Abstandsregelung
Wenn ein vorausfahrendes Fahrzeug erscheint, dessen Geschwindigkeit gerin-
ger als die eingestellte Geschwindigkeit ist
Wenn ein Fahrzeug vor Ihnen auf der gleichen Spur fährt, reduziert das System automatisch
die Geschwindigkeit Ihres Fahrzeugs. W enn eine größere Reduzierung der Fahrzeugge-
schwindigkeit notwendig ist, akti viert das System die Bremsen (die Bremsleuchten schalten
sich dann ein). Das System reagiert auf Än derungen der Geschwindigkeit des vorausfahren-
den Fahrzeugs, um den vom Fahrer eingeste llten Fahrzeugabstand einzuhalten. Die Annähe-
rungswarnung warnt Sie, wenn das System die Geschwindigkeit nicht genügend verringern
kann, um ein zu dichtes Auffahren auf das vor Ihnen fahrende Fahrzeug zu vermeiden.
Wenn das vorausfahrende Fahrzeug anhält, hält auc h Ihr Fahrzeug an (das Fahrzeug wird
durch die Systemsteuerung angehalten). Nach dem das vorausfahrende Fahrzeug angefahren
ist, wird die Abstandsregelung wieder aufgenomm en, wenn Sie den Schalter “+RES” drücken
oder das Gaspedal betätigen (Anfahrvorgang). Wenn der Anfahrvorgang nicht durchgeführt
wird, hält die Systemsteuerung Ihr Fahrzeug weiterhin im Stillstand.
Fahren im Modus für Fahrzeugabstandsregelung

261
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Wenn der Hebel für Fahrtrichtungsanzeiger betä tigt und das Fahrzeug in eine Überholspur
bewegt wird, während mit einer Geschwindigk eit von 80 km/h oder mehr gefahren wird,
beschleunigt das Fahrzeug, um ein vorbeifahrendes Fahrzeug zu überholen.
Das System identifiziert eine Spur als Überhol spur ausschließlich basierend auf dem Standort
des Lenkrads im Fahrzeug (linksseitige Fahrer position bzw. rechtsseitige Fahrerposition.)
Wird das Fahrzeug in einer Region gefahren, in der sich die Überholspur auf der anderen
Seite befindet als in der Region, in der das Fahrzeug normalerweise gefahren wird, kann das
Fahrzeug beschleunigen, wenn der Hebel für F ahrtrichtungsanzeiger in Richtung der entge-
gengesetzten Seite zur Überholspur betätigt wird. (z. B. wenn der Fahrer normalerweise in
einer Region fährt, in der sich die Überholspur rechts befindet, dann aber in einer Region fährt,
in der sich die Überholspur links befindet, beschleunigt das Fahrzeug möglicherweise, wenn
der rechte Fahrtrichtungs anzeiger aktiviert wird).
Beispiel für Beschleunigung
Wenn sich vor Ihnen keine Fahrzeuge mehr befinden, die langsamer sind als die
eingestellte Geschwindigkeit
Das System beschleunigt, bis die eingestellte Ge schwindigkeit erreicht ist. Anschließend kehrt
das System zur konstanten Ge schwindigkeitsregelung zurück.
1Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.
Die Anzeige für dynamische
Radar-Geschwindigkeitsregelung schaltet
sich ein und es wird eine Meldung auf der Multi-Informationsanzeige angezeigt. Drüc-
ken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
Wenn der Hauptschalter für Geschwindig- keitsregelung, 1,5 Sekunden gedrückt
gehalten wird, schaltet sich das System im
Regelmodus für Konstantgeschwindigkeit
ein. ( S.264)
2Beschleunigen oder verlangsamen
Sie das Fahrzeug mit dem Gaspe-
dal auf die gewünschte Fahrzeug-
geschwindigkeit (a uf ca. 30 km/h
oder mehr) und drücken Sie zum
Einstellen der Geschwindigkeit den
Schalter “-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen
Festlegen der Fahrzeugge-
schwindigkeit (Modus für Fahr-
zeugabstandsregelung)

2624-5. Verwendung der Fahrassistenz-Systeme
wird, wird die eingeste llte Geschwindigkeit.
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Erhöht die Geschwindigkeit (Außer
wenn das Fahrzeug von der
Systemsteuerung im Modus für die
Fahrzeugabstandsregelung ange-
halten wurde)
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
gedrückt, um die Geschwindigkeit zu
ändern, und lassen Sie ihn bei der
gewünschten Geschwindigkeit los.
Im Modus für Fahrzeugabstandsrege-
lung wird die Geschwindigkeit wie folgt
erhöht oder verringert:
Für Europa
Feineinstellung: Um 5 km/h*1 oder 5 mph*2
bei jeder Betätigung des Schalters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h*1 oder 5 mph*2, solange
der Schalter gehalten wird
Außer für Europa
Feineinstellung: Um 1 km/h bei jeder Betäti-
gung des Schalters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h, solange der Schalter
gehalten wird
Im Regelmodus für Konstantgeschwin-
digkeit ( S.264) wird die eingestellte
Geschwindigkeit wie folgt erhöht oder
verringert:
Feineinstellung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Schalters
Grobeinstellung: Die Geschwindigkeit ändert
sich, solange der Schalter gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
Durch Drücken des Schalters wird der
Fahrzeugabstand wie folgt geändert:
Ändern der eingestellten
Geschwindigkeit
Verändern des Fahrzeugab-
stands (Modus für Fahrzeugab-
standsregelung)
