2023 TOYOTA COROLLA HATCHBACK Betriebsanleitungen (in German)

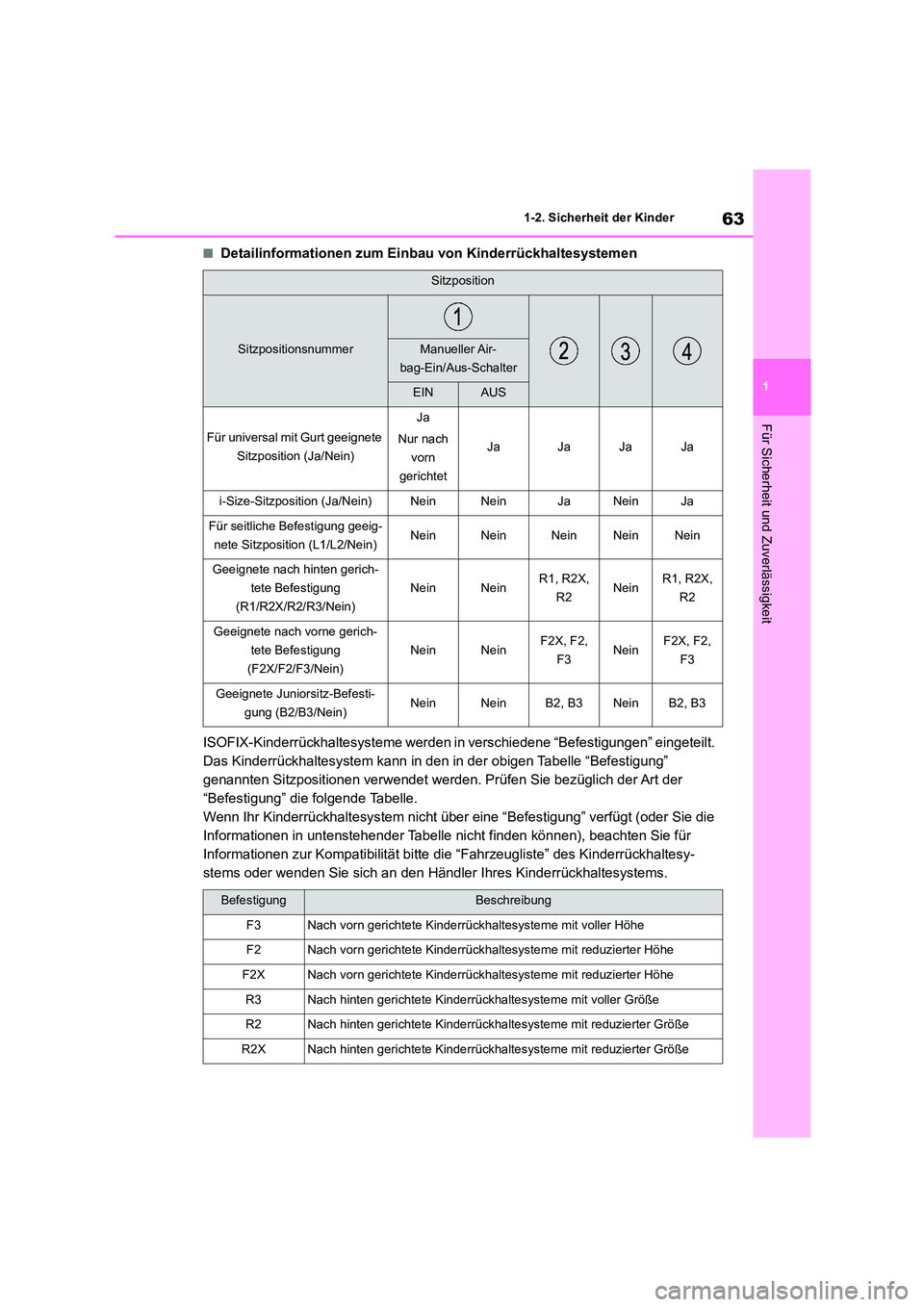

63
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
■Detailinformationen zum Einbau von Kinderrückhaltesystemen
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen” eingeteilt.
Das Kinderrückhaltesystem ka nn in den in der obigen Tabelle “Befestigung”
genannten Sitzpositionen verwendet werden. Prüfen Sie bezüglich der Art der
“Befestigung” die folgende Tabelle.
Wenn Ihr Kinderrückhaltesystem nicht über eine “Befestigung” verfügt (oder Sie die
Informationen in untenstehender Tabelle nicht finden können), beachten Sie für
Informationen zur Kompatibilität bitte die “Fahrzeugliste” des Kinderrückhaltesy-
stems oder wenden Sie sich an den Händler Ihres Kinderrückhaltesystems.
Sitzposition
SitzpositionsnummerManueller Air-
bag-Ein/Aus-Schalter
EINAUS
Für universal mit Gurt geeignete
Sitzposition (Ja/Nein)
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
i-Size-Sitzposition (Ja/Nein)NeinNeinJaNeinJa
Für seitliche Befestigung geeig-
nete Sitzposition (L1/L2/Nein)NeinNeinNeinNeinNein
Geeignete nach hinten gerich-
tete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinR1, R2X,
R2NeinR1, R2X,
R2
Geeignete nach vorne gerich-
tete Befestigung
(F2X/F2/F3/Nein)
NeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-Befesti-
gung (B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
BefestigungBeschreibung
F3Nach vorn gerichtete Kinderrückhaltesysteme mit voller Höhe
F2Nach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
F2XNach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
R3Nach hinten gerichtete Kinderrück haltesysteme mit voller Größe
R2Nach hinten gerichtete Kinderrückhaltesysteme mit reduzierter Größe
R2XNach hinten gerichtete Kinderrückhaltesysteme mit reduzierter Größe

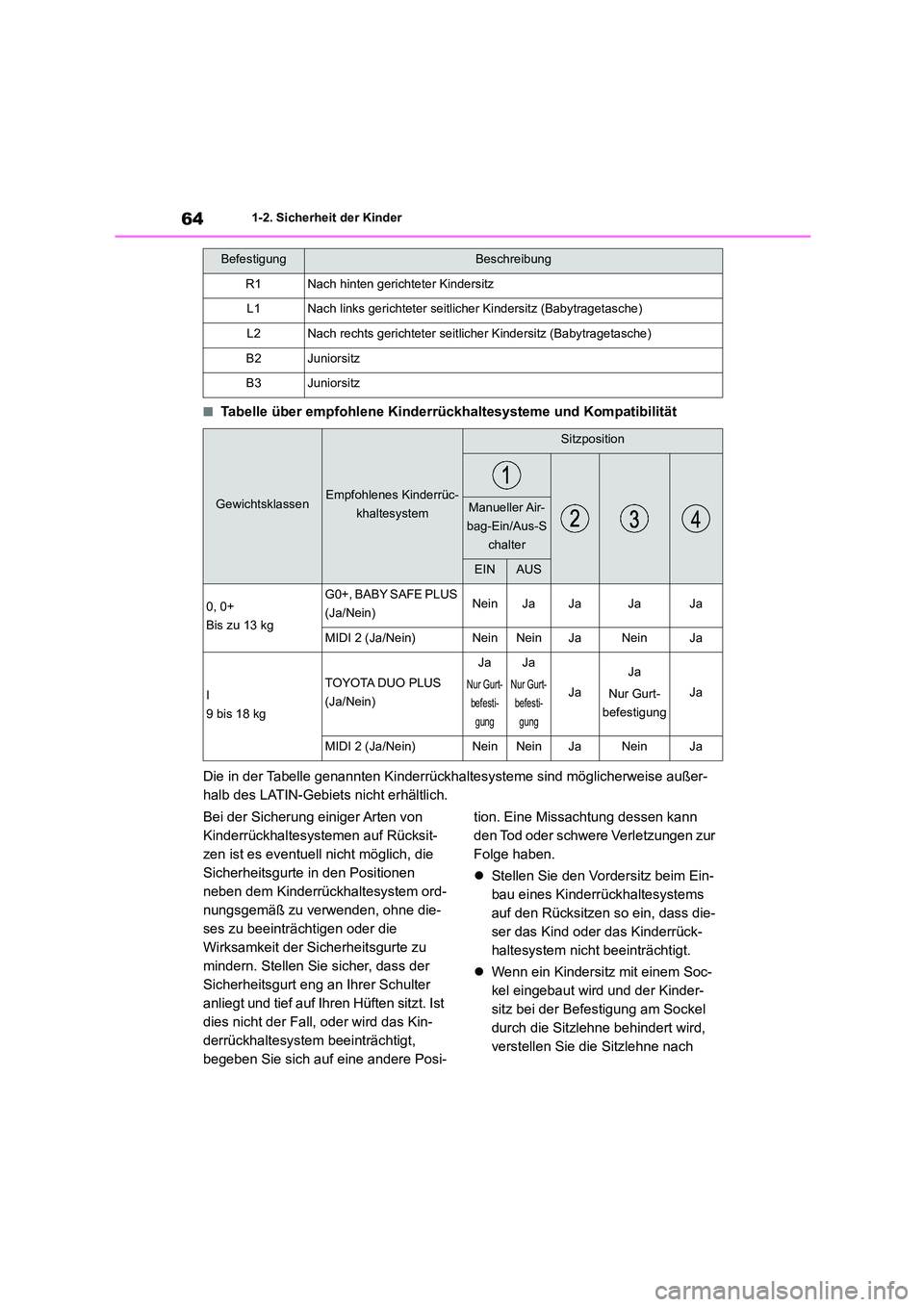

641-2. Sicherheit der Kinder
■Tabelle über empfohlene Kinderrückhaltesysteme und Kompatibilität
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb des LATIN-Gebiets nicht erhältlich.
Bei der Sicherung einiger Arten von
Kinderrückhaltesystemen auf Rücksit-
zen ist es eventuell nicht möglich, die
Sicherheitsgurte in den Positionen
neben dem Kinderrückhaltesystem ord-
nungsgemäß zu verwenden, ohne die-
ses zu beeinträchtigen oder die
Wirksamkeit der Sicherheitsgurte zu
mindern. Stellen Sie sicher, dass der
Sicherheitsgurt eng an Ihrer Schulter
anliegt und tief auf Ihren Hüften sitzt. Ist
dies nicht der Fall, oder wird das Kin-
derrückhaltesystem beeinträchtigt,
begeben Sie sich auf eine andere Posi-
tion. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur
Folge haben.
 Stellen Sie den Vordersitz beim Ein-
bau eines Kinderrückhaltesystems
auf den Rücksitzen so ein, dass die-
ser das Kind oder das Kinderrück-
haltesystem nich t beeinträchtigt.
 Wenn ein Kindersitz mit einem Soc-
kel eingebaut wird und der Kinder-
sitz bei der Befestigung am Sockel
durch die Sitzlehne behindert wird,
verstellen Sie die Sitzlehne nach
R1Nach hinten gerichteter Kindersitz
L1Nach links gerichteter seitli cher Kindersitz (Babytragetasche)
L2Nach rechts gerichteter seitlicher Kindersitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
GewichtsklassenEmpfohlenes Kinderrüc-
khaltesystem
Sitzposition
Manueller Air-
bag-Ein/Aus-S
chalter
EINAUS
0, 0+
Bis zu 13 kg
G0+, BABY SAFE PLUS
(Ja/Nein)NeinJaJaJaJa
MIDI 2 (Ja/Nein)NeinNeinJaNeinJa
I
9 bis 18 kg
TOYOTA DUO PLUS
(Ja/Nein)
Ja
Nur Gurt-
befesti-
gung
Ja
Nur Gurt-
befesti-
gung
Ja
Ja
Nur Gurt-
befestigung
Ja
MIDI 2 (Ja/Nein)NeinNeinJaNeinJa
BefestigungBeschreibung

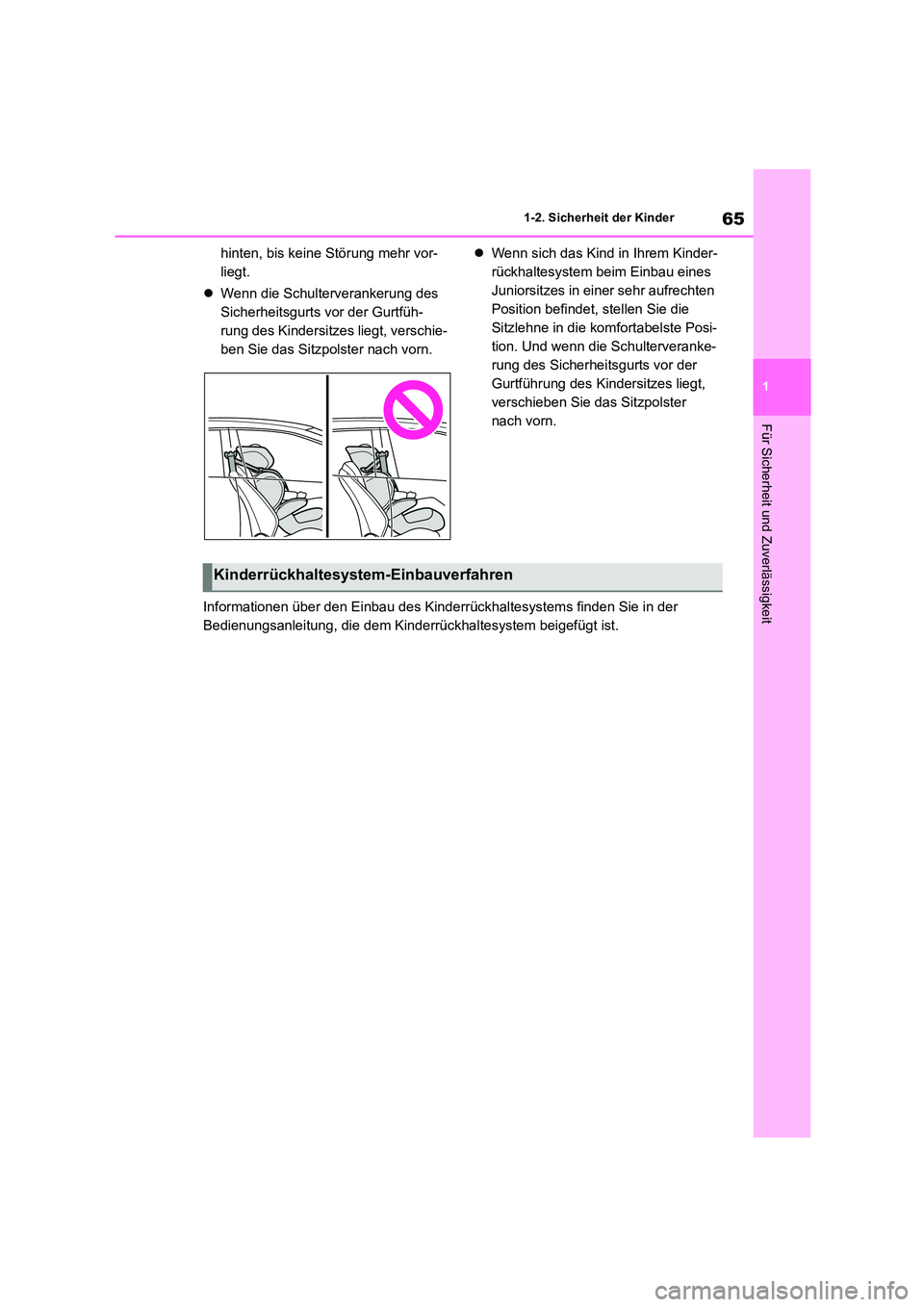

65
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
hinten, bis keine Störung mehr vor-
liegt.
 Wenn die Schulterverankerung des
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, verschie-
ben Sie das Sitzpolster nach vorn.
 Wenn sich das Kind in Ihrem Kinder-
rückhaltesystem beim Einbau eines
Juniorsitzes in einer sehr aufrechten
Position befindet, stellen Sie die
Sitzlehne in die komfortabelste Posi-
tion. Und wenn die Schulterveranke-
rung des Sicherheitsgurts vor der
Gurtführung des Kindersitzes liegt,
verschieben Sie das Sitzpolster
nach vorn.
Informationen über den Einbau des Kinderrückhaltesystems finden Sie in der
Bedienungsanleitung, die dem Kinderrückhaltesystem beigefügt ist.

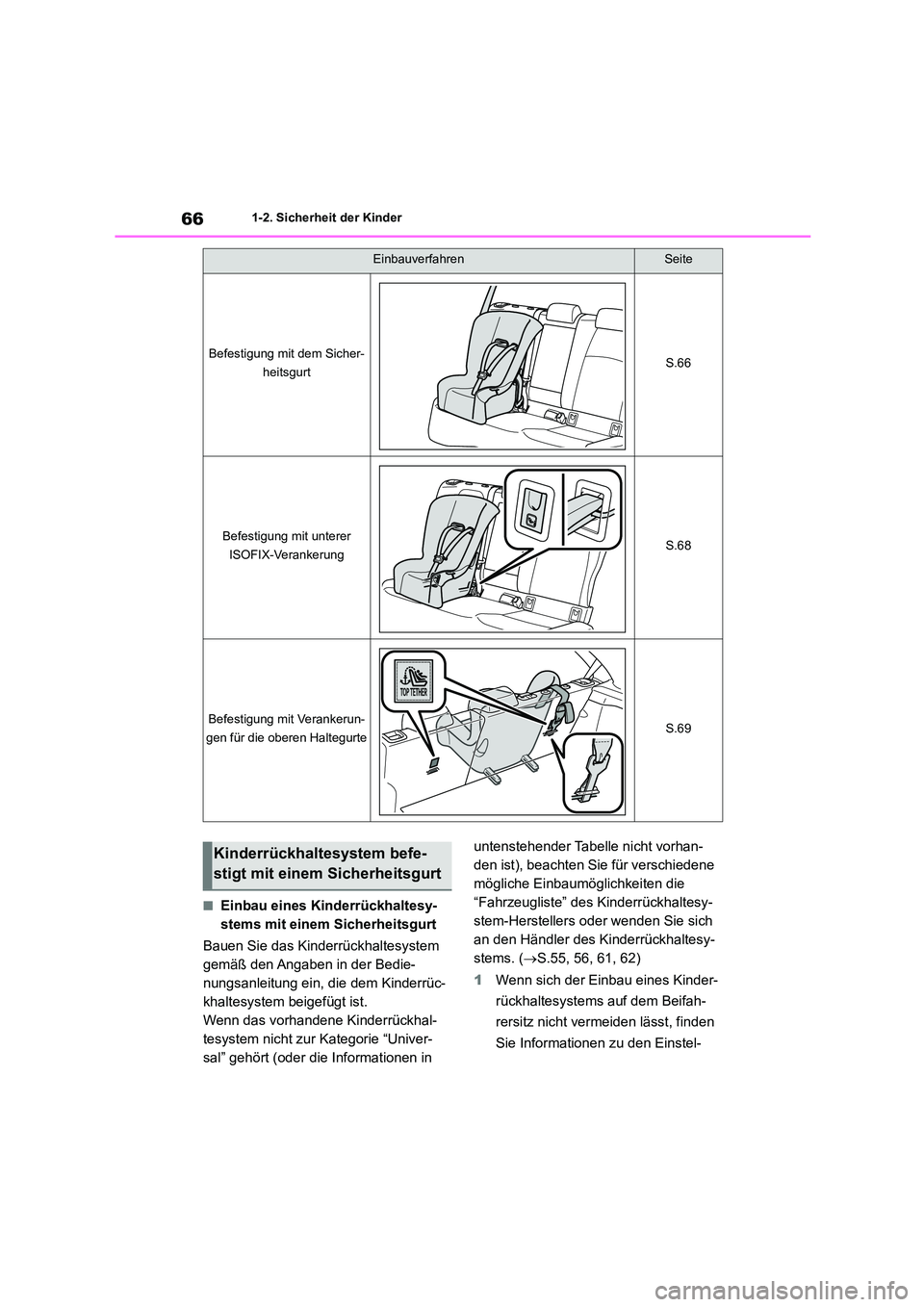

Kinderrückhaltesystem-Einbauverfahren

661-2. Sicherheit der Kinder
■Einbau eines Kinderrückhaltesy-
stems mit einem Sicherheitsgurt
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhal-
tesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in
untenstehender Tabelle nicht vorhan-
den ist), beachten Sie für verschiedene
mögliche Einbaumöglichkeiten die
“Fahrzeugliste” des Kinderrückhaltesy-
stem-Herstellers oder wenden Sie sich
an den Händler des Kinderrückhaltesy-
stems. ( S.55, 56, 61, 62)
1 Wenn sich der Einbau eines Kinder-
rückhaltesystems auf dem Beifah-
rersitz nicht vermeiden lässt, finden
Sie Informationen zu den Einstel-
EinbauverfahrenSeite
Befestigung mit dem Sicher-
heitsgurtS.66
Befestigung mit unterer
ISOFIX-VerankerungS.68
Befestigung mit Verankerun-
gen für die oberen HaltegurteS.69
Kinderrückhaltesystem befe-
stigt mit einem Sicherheitsgurt

67
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
lungen des Beifahrersitzes auf
S.52.
2 Wenn die Kopfstütze die Verwen-
dung Ihres Kinderrückhaltesystems
beeinträchtigt und die Kopfstütze
entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andern-
falls in die oberste Position.
( S.147)
3 Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesystem
und rasten Sie die Schlosszunge im
Gurtschloss ein. Stellen Sie sicher,
dass der Gurt nicht verdreht ist.
Befestigen Sie den Sicherheitsgurt
am Kinderrückhaltesystem gemäß
den Angaben in der Bedienungsan-
leitung, die dem Kinderrückhaltesy-
stem beigefügt ist.
4 Wenn Ihr Kinderrückhaltesystem
nicht mit einer Arretiereinrichtung
(einer Fixierung des Sicherheits-
gurts) ausgerüstet ist, sichern Sie
das Kinderrückhaltesystem mit
einem Halteclip.
5 Nach dem Einbau des Kinderrück-
haltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es
sicher eingebaut ist. ( S.68)
■Ausbauen eines mit einem Sicher-
heitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie die Entriegelungstaste des
Gurtschlosses und lassen Sie den
Sicherheitsgurt vollständig einziehen.
Beim Lösen des Gurtschlosses kann das
Kinderrückhaltesystem aufgrund eines Rüc-
kstoßes des Sitzpolsters nach oben federn.
Halten Sie das Kinderrückhaltesystem beim
Lösen des Gurtschlosses nach unten.
Da sich der Sicherheitsgurt automatisch ein-
rollt, bringen Sie ihn langsam in die Aufbe-
wahrungsposition zurück.
■Einbau eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems
benötigen Sie möglicherweise einen Halte- clip. Befolgen Sie die Anweisungen des
Systemherstellers. Wenn Ihr Kinderrückhal-
tesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt erwerben: Halteclip für Kinderrück-
haltesystem
(Teile-Nr. 73119-22010)

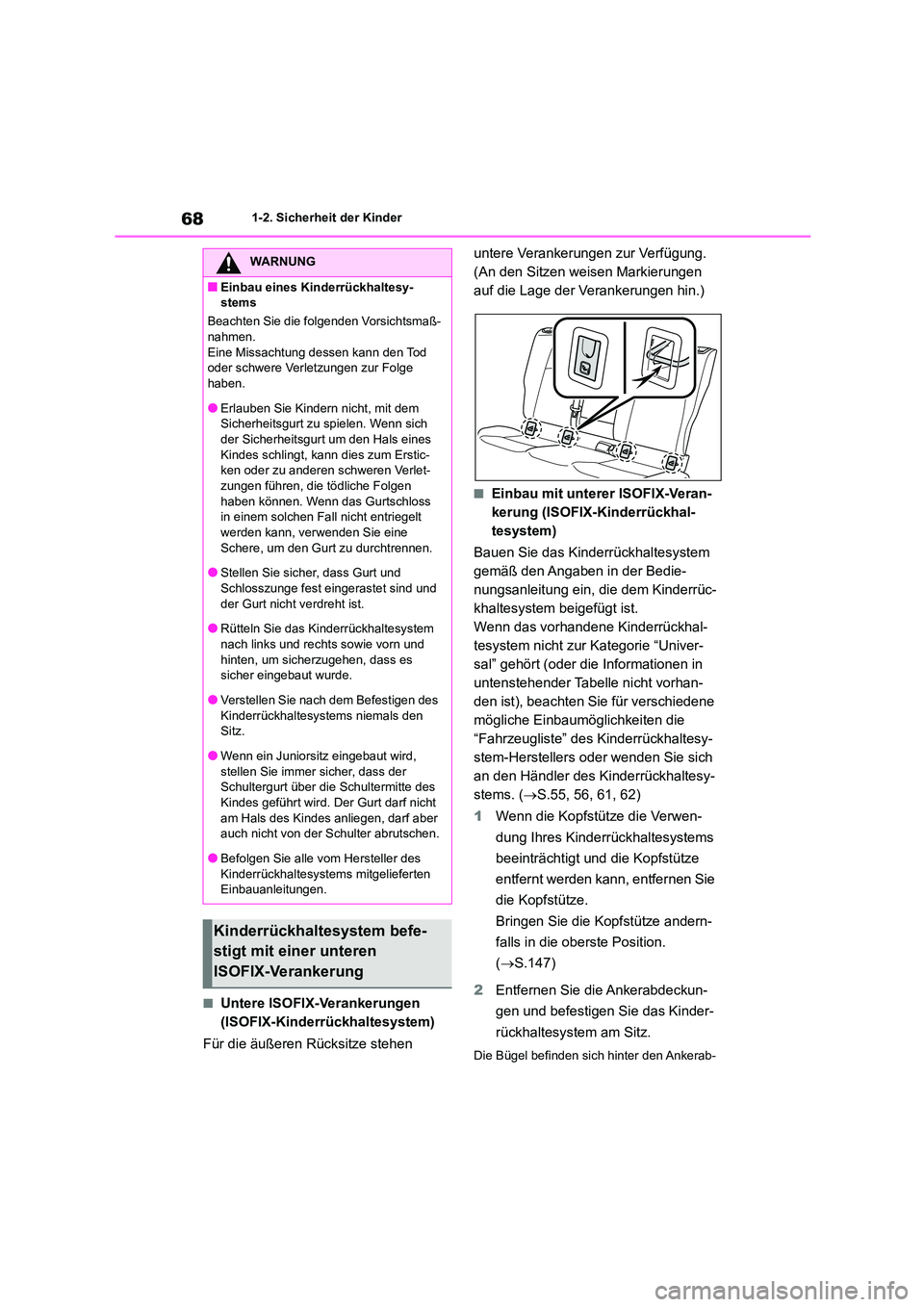

681-2. Sicherheit der Kinder
■Untere ISOFIX-Verankerungen
(ISOFIX-Kinderrückhaltesystem)
Für die äußeren Rücksitze stehen
untere Verankerungen zur Verfügung.
(An den Sitzen weisen Markierungen
auf die Lage der Verankerungen hin.)
■Einbau mit unterer ISOFIX-Veran-
kerung (ISOFIX-Kinderrückhal-
tesystem)
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhal-
tesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in
untenstehender Tabelle nicht vorhan-
den ist), beachten Sie für verschiedene
mögliche Einbaumöglichkeiten die
“Fahrzeugliste” des Kinderrückhaltesy-
stem-Herstellers oder wenden Sie sich
an den Händler des Kinderrückhaltesy-
stems. ( S.55, 56, 61, 62)
1 Wenn die Kopfstütze die Verwen-
dung Ihres Kinderrückhaltesystems
beeinträchtigt und die Kopfstütze
entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andern-
falls in die oberste Position.
( S.147)
2 Entfernen Sie die Ankerabdeckun-
gen und befestigen Sie das Kinder-
rückhaltesystem am Sitz.
Die Bügel befinden sich hinter den Ankerab-
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.
●Erlauben Sie Kindern nicht, mit dem
Sicherheitsgurt zu spielen. Wenn sich
der Sicherheitsgurt um den Hals eines Kindes schlingt, kann dies zum Erstic-
ken oder zu anderen schweren Verlet-
zungen führen, die tödliche Folgen haben können. Wenn das Gurtschloss
in einem solchen Fall nicht entriegelt
werden kann, verwenden Sie eine Schere, um den Gurt zu durchtrennen.
●Stellen Sie sicher, dass Gurt und
Schlosszunge fest eingerastet sind und der Gurt nicht verdreht ist.
●Rütteln Sie das Kinderrückhaltesystem
nach links und rechts sowie vorn und hinten, um sicherzugehen, dass es
sicher eingebaut wurde.
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den Sitz.
●Wenn ein Juniorsitz eingebaut wird,
stellen Sie immer sicher, dass der Schultergurt über die Schultermitte des
Kindes geführt wird. Der Gurt darf nicht
am Hals des Kindes anliegen, darf aber auch nicht von der Schulter abrutschen.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten Einbauanleitungen.
Kinderrückhaltesystem befe-
stigt mit einer unteren
ISOFIX-Verankerung

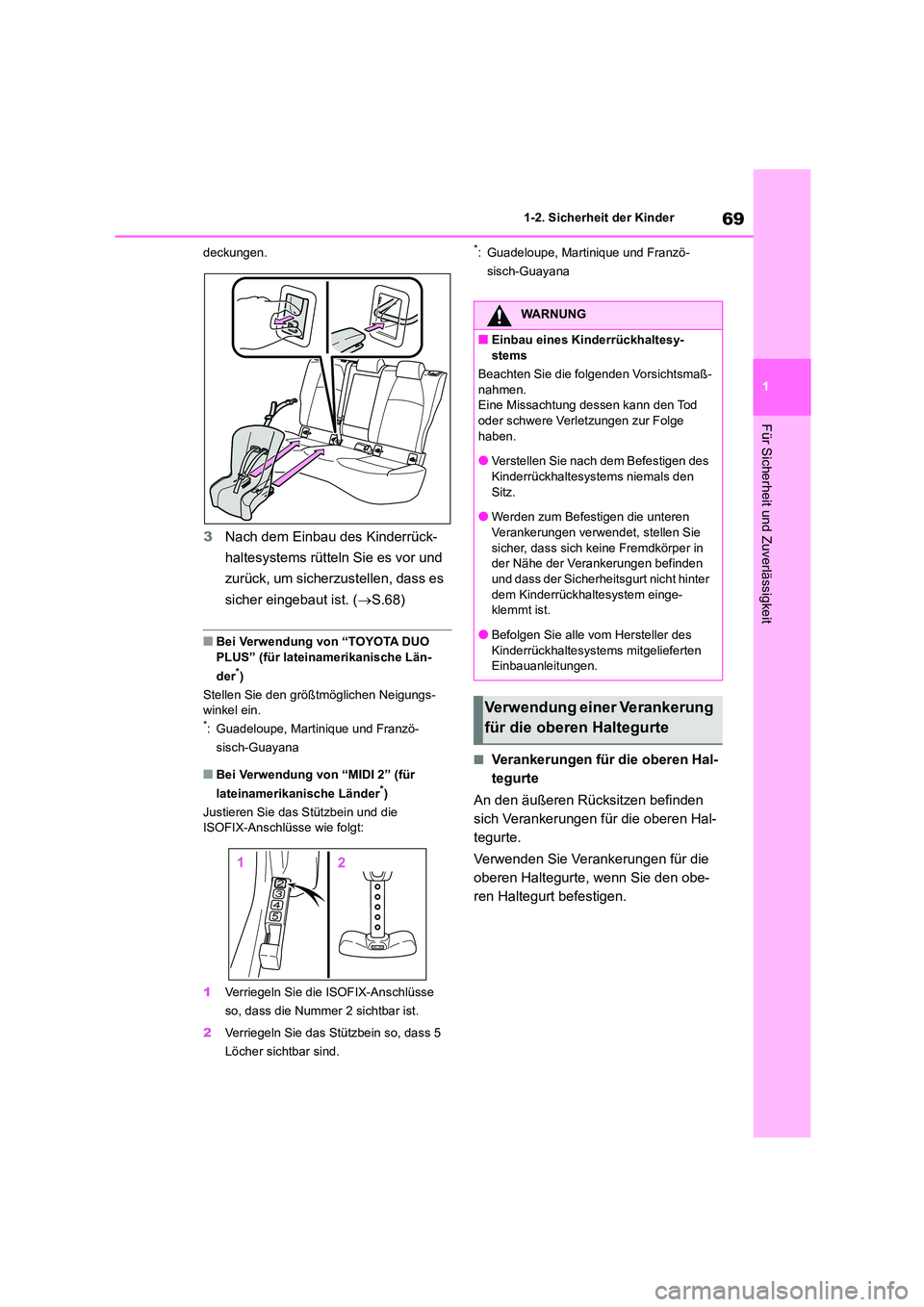

69
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
deckungen.
3 Nach dem Einbau des Kinderrück-
haltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es
sicher eingebaut ist. ( S.68)
■Bei Verwendung von “TOYOTA DUO
PLUS” (für lateinamerikanische Län-
der*)
Stellen Sie den größtmöglichen Neigungs-
winkel ein.*: Guadeloupe, Martinique und Franzö-
sisch-Guayana
■Bei Verwendung von “MIDI 2” (für
lateinamerikanische Länder*)
Justieren Sie das Stützbein und die ISOFIX-Anschlüsse wie folgt:
1 Verriegeln Sie die ISOFIX-Anschlüsse
so, dass die Nummer 2 sichtbar ist.
2 Verriegeln Sie das Stützbein so, dass 5
Löcher sichtbar sind.
*: Guadeloupe, Martinique und Franzö-
sisch-Guayana

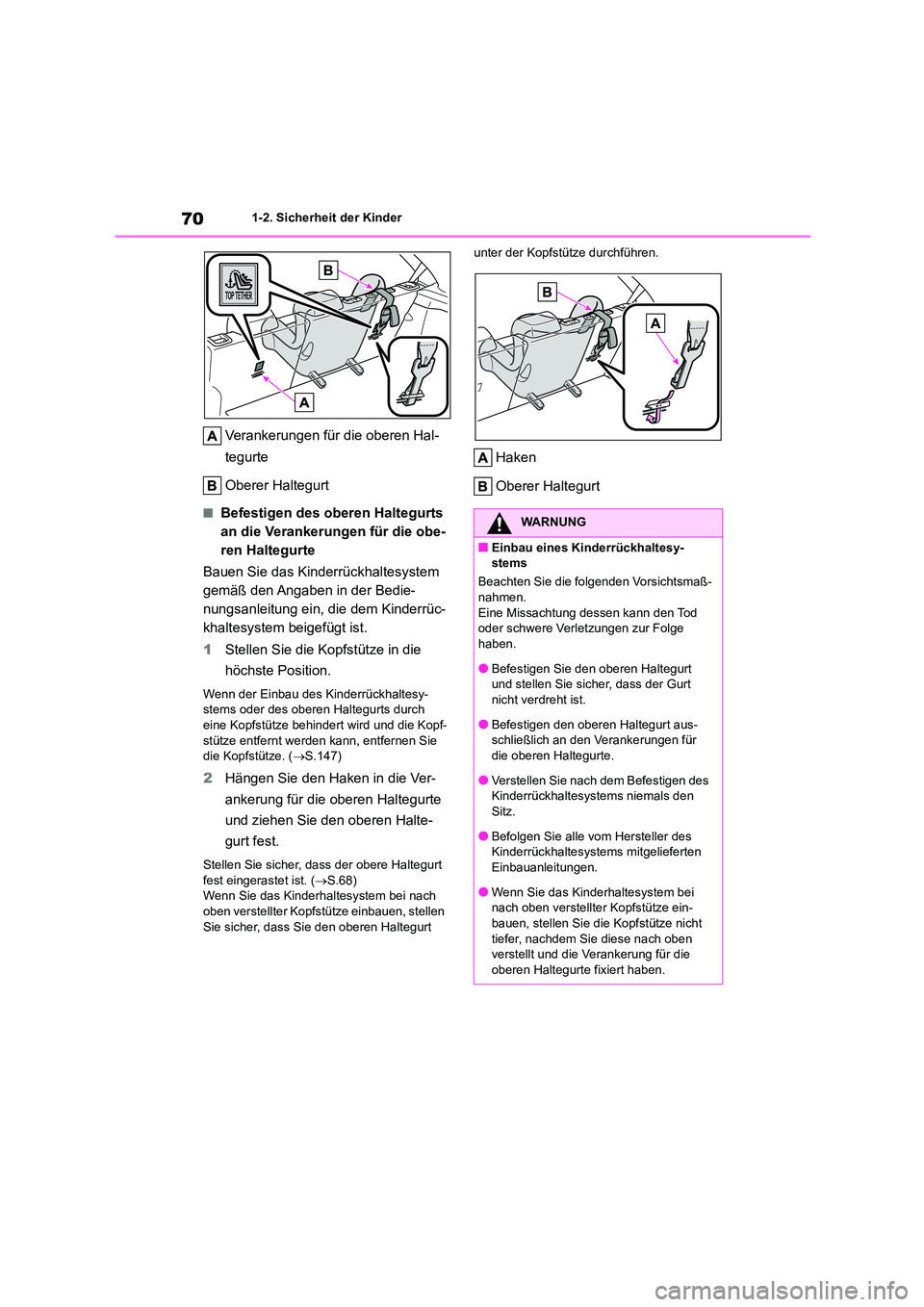

■Verankerungen für die oberen Hal-
tegurte
An den äußeren Rücksitzen befinden
sich Verankerungen für die oberen Hal-
tegurte.
Verwenden Sie Verankerungen für die
oberen Haltegurte, wenn Sie den obe-
ren Haltegurt befestigen.
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge haben.
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den Sitz.
●Werden zum Befestigen die unteren
Verankerungen verwendet, stellen Sie sicher, dass sich keine Fremdkörper in
der Nähe der Verankerungen befinden
und dass der Sicherheits gurt nicht hinter dem Kinderrückhaltesystem einge-
klemmt ist.
●Befolgen Sie alle vom Hersteller des Kinderrückhaltesystems mitgelieferten
Einbauanleitungen.
Verwendung einer Verankerung
für die oberen Haltegurte

701-2. Sicherheit der Kinder
Verankerungen für die oberen Hal-
tegurte
Oberer Haltegurt
■Befestigen des oberen Haltegurts
an die Verankerungen für die obe-
ren Haltegurte
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
1 Stellen Sie die Kopfstütze in die
höchste Position.
Wenn der Einbau des Kinderrückhaltesy-
stems oder des oberen Haltegurts durch eine Kopfstütze behindert wird und die Kopf-
stütze entfernt werden kann, entfernen Sie
die Kopfstütze. ( S.147)
2Hängen Sie den Haken in die Ver-
ankerung für die oberen Haltegurte
und ziehen Sie den oberen Halte-
gurt fest.
Stellen Sie sicher, dass der obere Haltegurt
fest eingerastet ist. ( S.68)
Wenn Sie das Kinderhaltesystem bei nach oben verstellter Kopfstütze einbauen, stellen
Sie sicher, dass Sie den oberen Haltegurt
unter der Kopfstütze durchführen.
Haken
Oberer Haltegurt
WARNUNG
■Einbau eines Kinderrückhaltesy- stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Befestigen Sie den oberen Haltegurt und stellen Sie sicher, dass der Gurt
nicht verdreht ist.
●Befestigen den oberen Haltegurt aus- schließlich an den Verankerungen für
die oberen Haltegurte.
●Verstellen Sie nach dem Befestigen des Kinderrückhaltesystems niemals den
Sitz.
●Befolgen Sie alle vom Hersteller des Kinderrückhaltesystems mitgelieferten
Einbauanleitungen.
●Wenn Sie das Kinderhaltesystem bei nach oben verstellter Kopfstütze ein-
bauen, stellen Sie die Kopfstütze nicht
tiefer, nachdem Sie diese nach oben
verstellt und die Verankerung für die oberen Haltegurte fixiert haben.
