2022 TOYOTA COROLLA Kasutusjuhend (in Estonian)

4487-3. Omal käel hooldamine

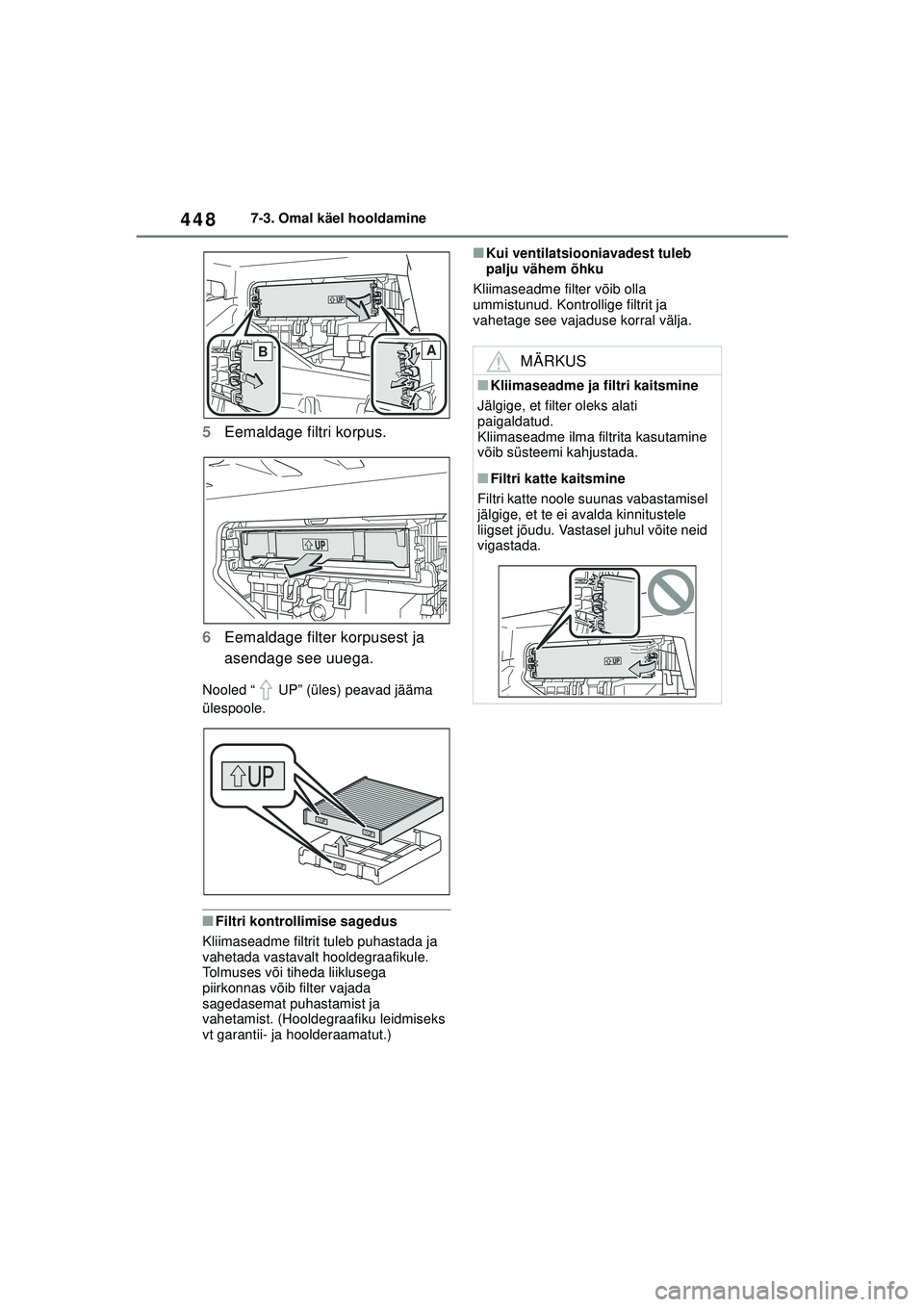

5Eemaldage filtri korpus.
6 Eemaldage filter korpusest ja
asendage see uuega.
Nooled “ UP” (üles) peavad jääma
ülespoole.
■Filtri kontrollimise sagedus
Kliimaseadme filtrit tuleb puhastada ja
vahetada vastavalt hooldegraafikule.
Tolmuses või tiheda liiklusega
piirkonnas võib filter vajada
sagedasemat puhastamist ja
vahetamist. (Hooldegraafiku leidmiseks
vt garantii- ja hoolderaamatut.)
■Kui ventilatsiooniavadest tuleb
palju vähem õhku
Kliimaseadme filter võib olla
ummistunud. Kontrollige filtrit ja
vahetage see vajaduse korral välja.
ABMÄRKUS
■Kliimaseadme ja filtri kaitsmine
Jälgige, et filter oleks alati
paigaldatud.
Kliimaseadme ilma filtrita kasutamine
võib süsteemi kahjustada.
■Filtri katte kaitsmine
Filtri katte noole suunas vabastamisel
jälgige, et te ei avalda kinnitustele
liigset jõudu. Vastasel juhul võite neid
vigastada.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 448 Monday, December 20, 2021 7:23 PM

449
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid

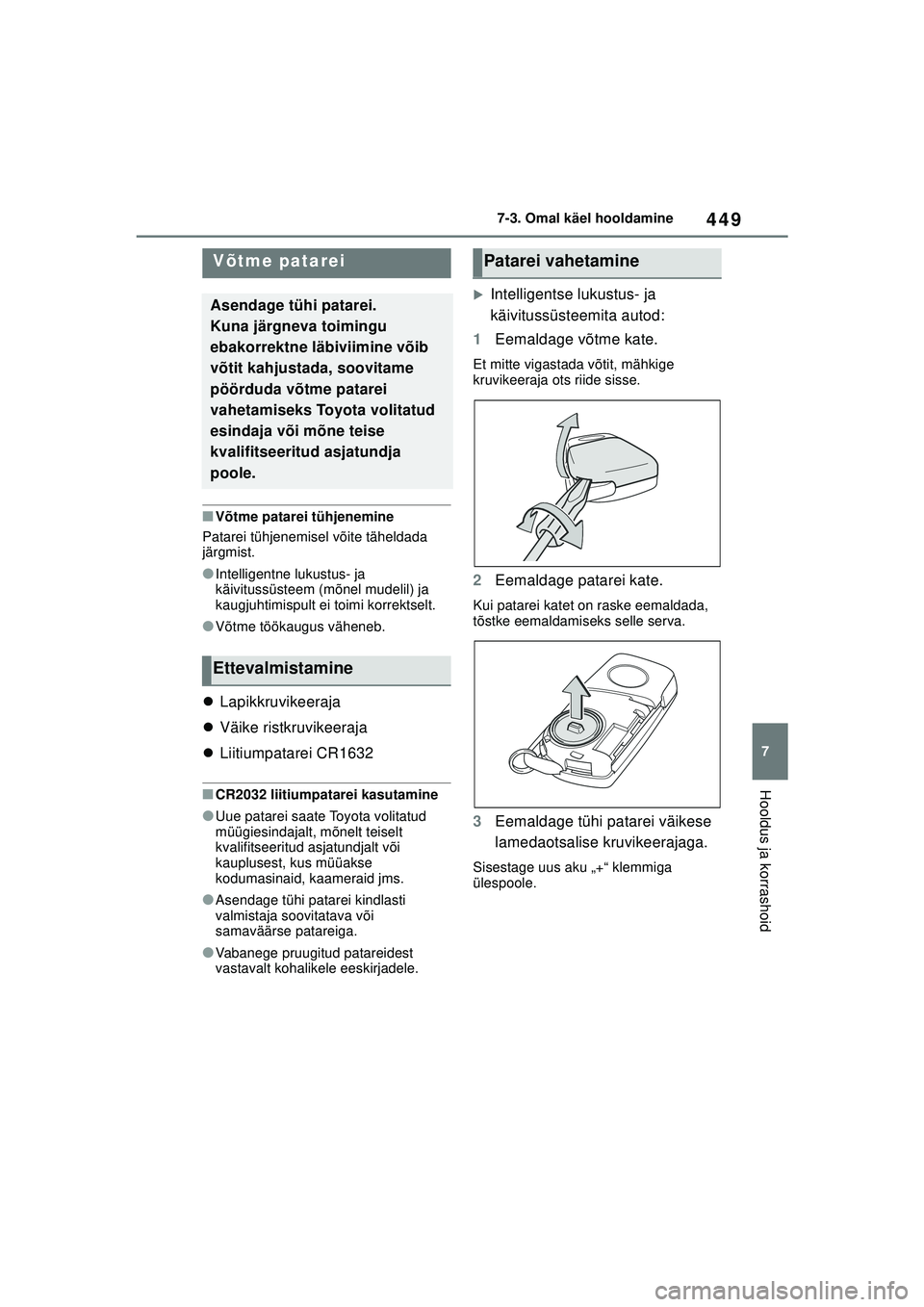

■Võtme patarei tühjenemine
Patarei tühjenemisel võite täheldada
järgmist.
●Intelligentne lukustus- ja
käivitussüsteem (mõnel mudelil) ja
kaugjuhtimispult ei toimi korrektselt.
●Võtme töökaugus väheneb.
 Lapikkruvikeeraja
 Väike ristkruvikeeraja
 Liitiumpatarei CR1632
■CR2032 liitiumpatarei kasutamine
●Uue patarei saate Toyota volitatud
müügiesindajalt, mõnelt teiselt
kvalifitseeritud asjatundjalt või
kauplusest, kus müüakse
kodumasinaid, kaameraid jms.
●Asendage tühi patarei kindlasti
valmistaja soovitatava või
samaväärse patareiga.
●Vabanege pruugitud patareidest
vastavalt kohalikele eeskirjadele.
XIntelligentse lukustus- ja
käivitussüsteemita autod:
1 Eemaldage võtme kate.
Et mitte vigastada võtit, mähkige
kruvikeeraja ots riide sisse.
2Eemaldage patarei kate.
Kui patarei katet on raske eemaldada,
tõstke eemaldamiseks selle serva.
3Eemaldage tühi patarei väikese
lamedaotsalise kruvikeerajaga.
Sisestage uus aku „+“ klemmiga
ülespoole.
Võtme patarei
Asendage tühi patarei.
Kuna järgneva toimingu
ebakorrektne läbiviimine võib
võtit kahjustada, soovitame
pöörduda võtme patarei
vahetamiseks Toyota volitatud
esindaja või mõne teise
kvalifitseeritud asjatundja
poole.
Ettevalmistamine
Patarei vahetamine
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 449 Monday, December 20, 2021 7:23 PM

4507-3. Omal käel hooldamine

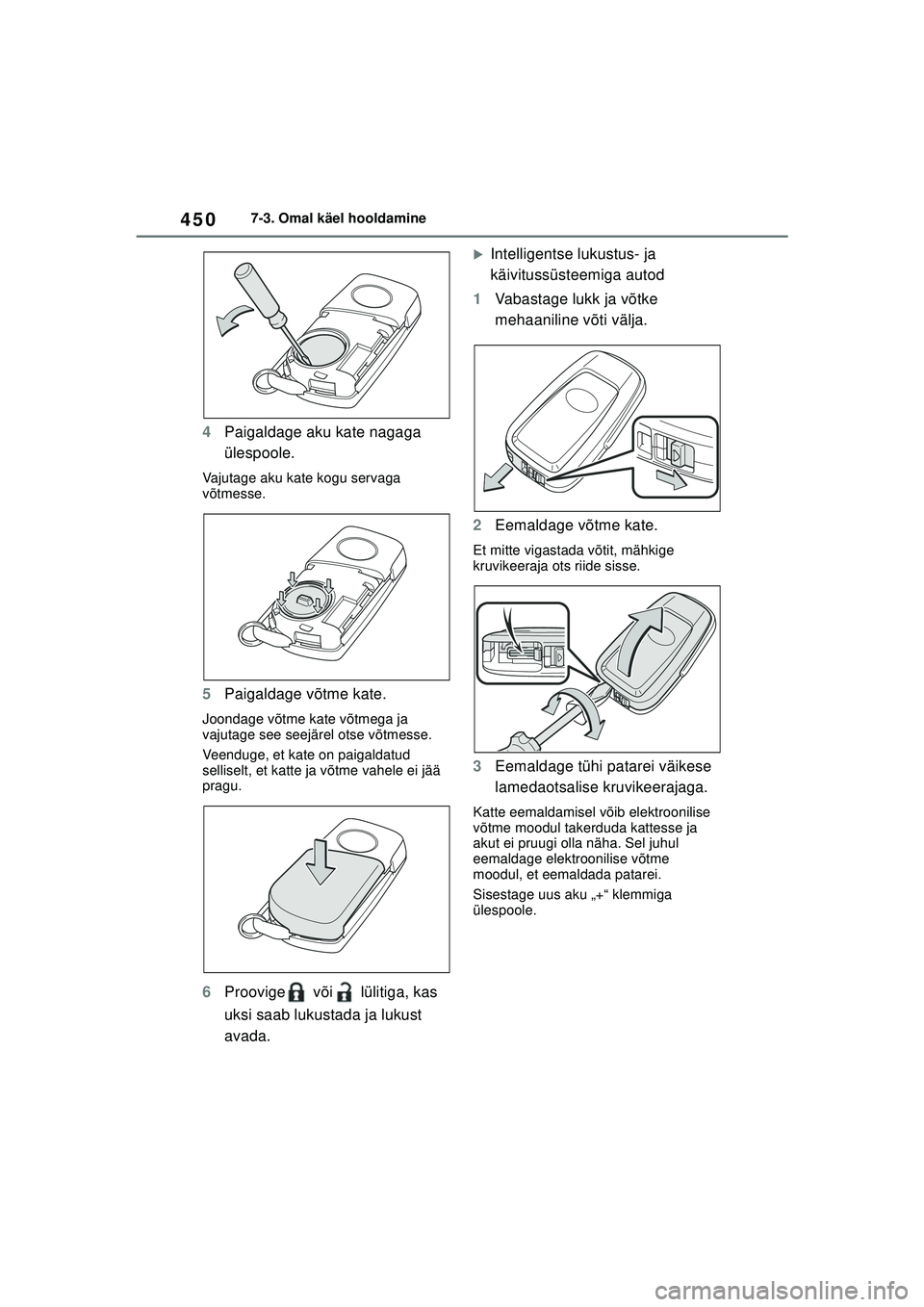

4Paigaldage aku kate nagaga
ülespoole.
Vajutage aku kate kogu servaga
võtmesse.
5Paigaldage võtme kate.
Joondage võtme kate võtmega ja
vajutage see seejärel otse võtmesse.
Veenduge, et kate on paigaldatud
selliselt, et katte ja võtme vahele ei jää
pragu.
6Proovige või lülitiga, kas
uksi saab lukustada ja lukust
avada.
XIntelligentse lukustus- ja
käivitussüsteemiga autod
1 Vabastage lukk ja võtke
mehaaniline võti välja.
2 Eemaldage võtme kate.
Et mitte vigastada võtit, mähkige
kruvikeeraja ots riide sisse.
3Eemaldage tühi patarei väikese
lamedaotsalise kruvikeerajaga.
Katte eemaldamisel võib elektroonilise
võtme moodul takerduda kattesse ja
akut ei pruugi olla näha. Sel juhul
eemaldage elektroonilise võtme
moodul, et eemaldada patarei.
Sisestage uus aku „+“ klemmiga
ülespoole.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 450 Monday, December 20, 2021 7:23 PM

451
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid
4

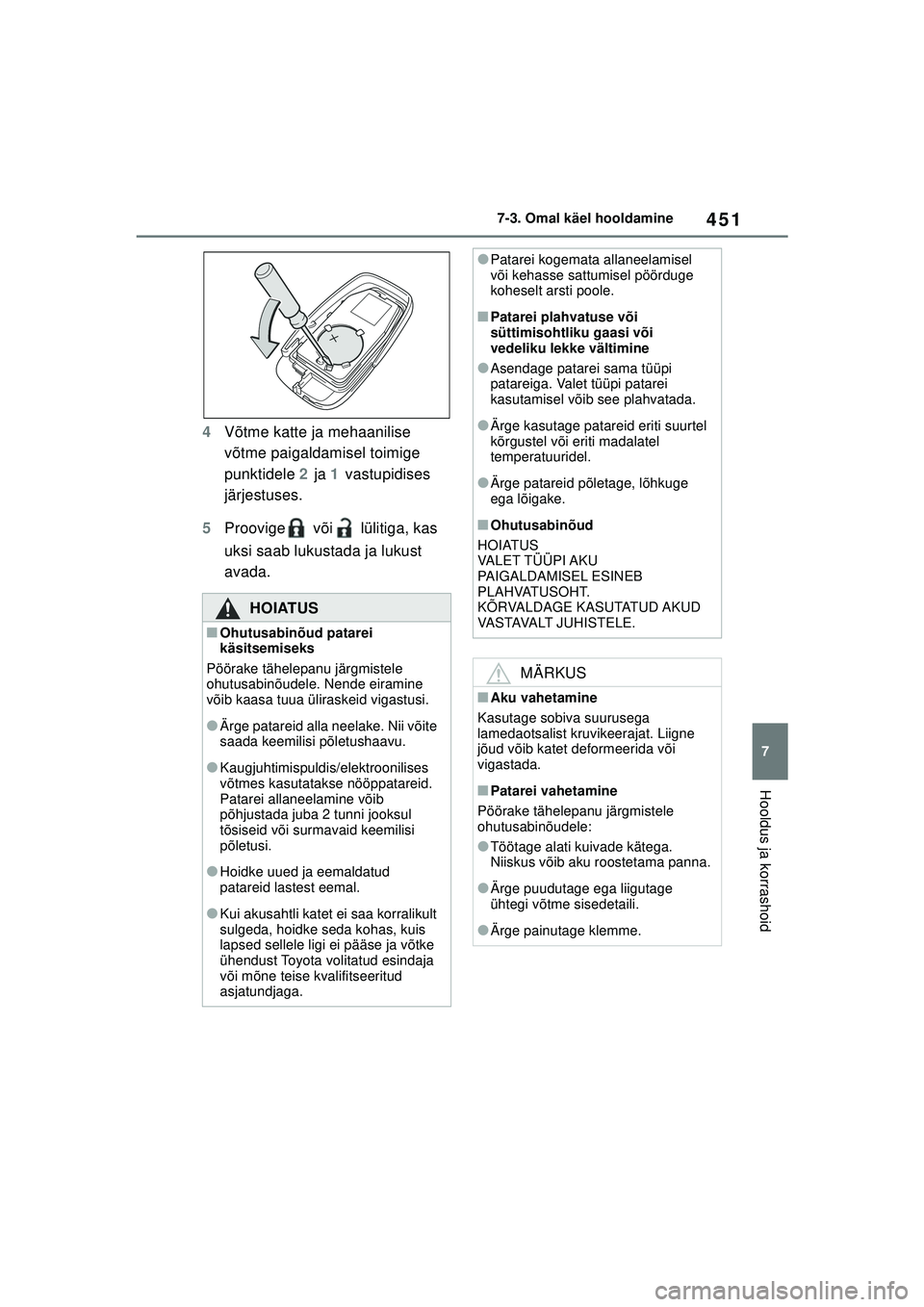

Võtme katte ja mehaanilise
võtme paigaldamisel toimige
punktidele 2 ja 1 vastupidises
järjestuses.
5 Proovige või lülitiga, kas
uksi saab lukustada ja lukust
avada.
HOIATUS
■Ohutusabinõud patarei
käsitsemiseks
Pöörake tähelepanu järgmistele
ohutusabinõudele. Nende eiramine
võib kaasa tuua üliraskeid vigastusi.
●Ärge patareid alla neelake. Nii võite
saada keemilisi põletushaavu.
●Kaugjuhtimispuldis/elektroonilises
võtmes kasutatakse nööppatareid.
Patarei allaneelamine võib
põhjustada juba 2 tunni jooksul
tõsiseid või surmavaid keemilisi
põletusi.
●Hoidke uued ja eemaldatud
patareid lastest eemal.
●Kui akusahtli katet ei saa korralikult
sulgeda, hoidke seda kohas, kuis
lapsed sellele ligi ei pääse ja võtke
ühendust Toyota volitatud esindaja
või mõne teise kvalifitseeritud
asjatundjaga.
●Patarei kogemata allaneelamisel
või kehasse sattumisel pöörduge
koheselt arsti poole.
■Patarei plahvatuse või
süttimisohtliku gaasi või
vedeliku lekke vältimine
●Asendage patarei sama tüüpi
patareiga. Valet tüüpi patarei
kasutamisel võib see plahvatada.
●Ärge kasutage patareid eriti suurtel
kõrgustel või eriti madalatel
temperatuuridel.
●Ärge patareid põletage, lõhkuge
ega lõigake.
■Ohutusabinõud
HOIATUS
VALET TÜÜPI AKU
PAIGALDAMISEL ESINEB
PLAHVATUSOHT.
KÕRVALDAGE KASUTATUD AKUD
VASTAVALT JUHISTELE.
MÄRKUS
■Aku vahetamine
Kasutage sobiva suurusega
lamedaotsalist kruvikeerajat. Liigne
jõud võib katet deformeerida või
vigastada.
■Patarei vahetamine
Pöörake tähelepanu järgmistele
ohutusabinõudele:
●Töötage alati kuivade kätega.
Niiskus võib aku roostetama panna.
●Ärge puudutage ega liigutage
ühtegi võtme sisedetaili.
●Ärge painutage klemme.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 451 Monday, December 20, 2021 7:23 PM

4527-3. Omal käel hooldamine

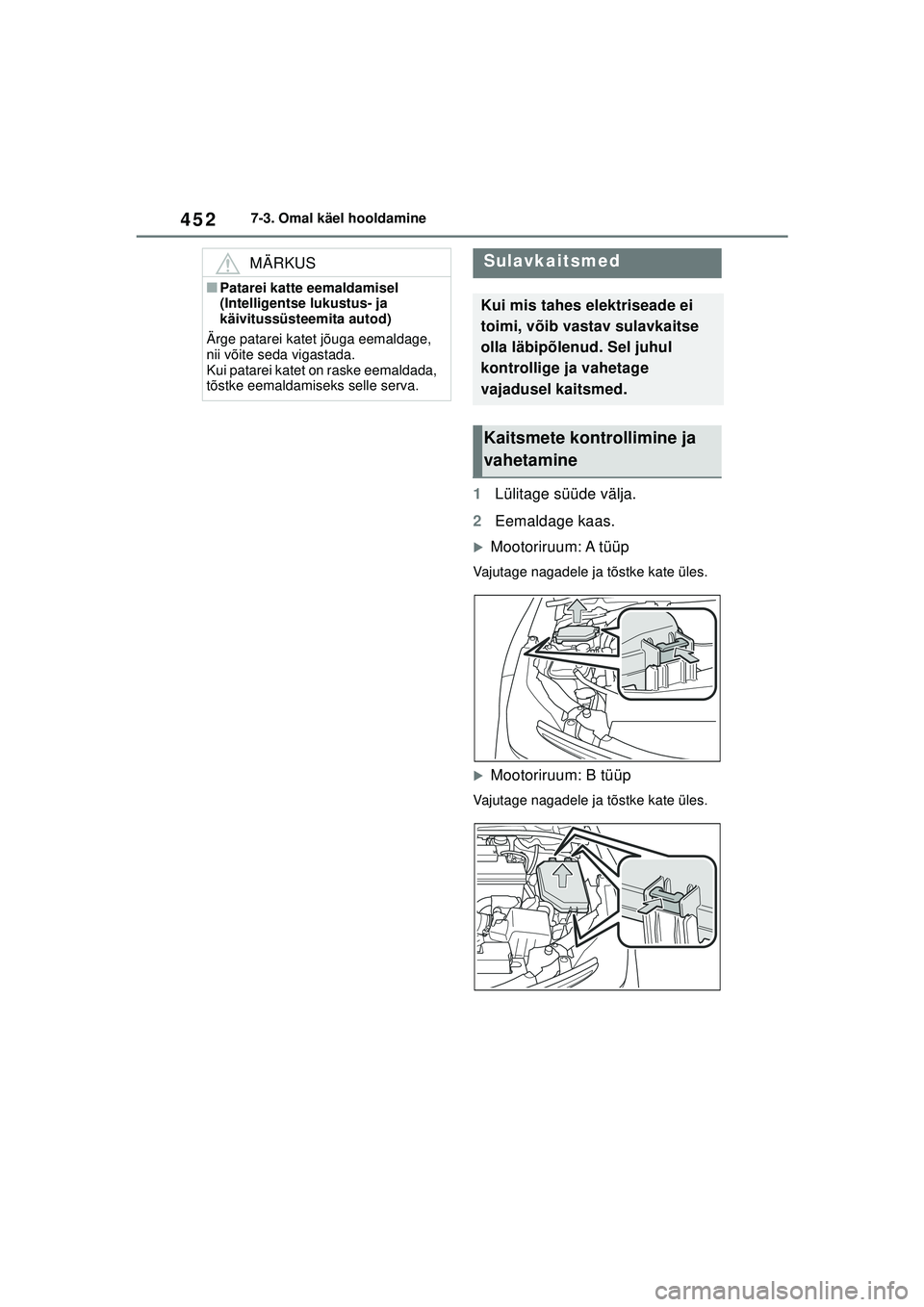

1Lülitage süüde välja.
2 Eemaldage kaas.
XMootoriruum: A tüüp
Vajutage nagadele ja tõstke kate üles.
XMootoriruum: B tüüp
Vajutage nagadele ja tõstke kate üles.
MÄRKUS
■Patarei katte eemaldamisel
(Intelligentse lukustus- ja
käivitussüsteemita autod)
Ärge patarei katet jõuga eemaldage,
nii võite seda vigastada.
Kui patarei katet on raske eemaldada,
tõstke eemaldamiseks selle serva.
Sulavkaitsmed
Kui mis tahes elektriseade ei
toimi, võib vastav sulavkaitse
olla läbipõlenud. Sel juhul
kontrollige ja vahetage
vajadusel kaitsmed.
Kaitsmete kontrollimine ja
vahetamine
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 452 Monday, December 20, 2021 7:23 PM

453
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid

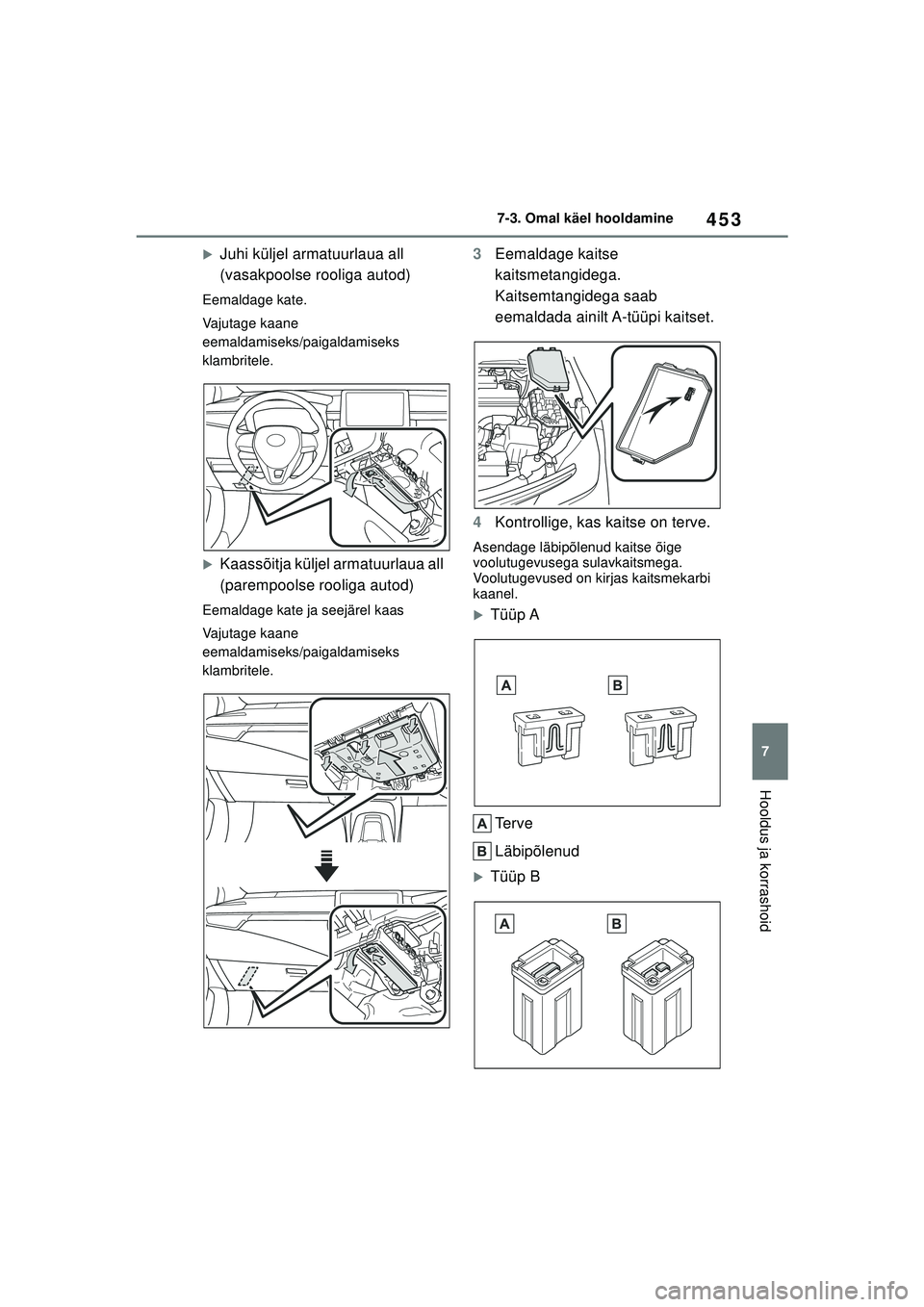

XJuhi küljel armatuurlaua all
(vasakpoolse rooliga autod)
Eemaldage kate.
Vajutage kaane
eemaldamiseks/paigaldamiseks
klambritele.
XKaassõitja küljel armatuurlaua all
(parempoolse rooliga autod)
Eemaldage kate ja seejärel kaas
Vajutage kaane
eemaldamiseks/paigaldamiseks
klambritele.
3
Eemaldage kaitse
kaitsmetangidega.
Kaitsemtangidega saab
eemaldada ainilt A-tüüpi kaitset.
4 Kontrollige, kas kaitse on terve.
Asendage läbipõlenud kaitse õige
voolutugevusega sulavkaitsmega.
Voolutugevused on kirjas kaitsmekarbi
kaanel.
XTüüp A
Te r v e
Läbipõlenud
XTüüp B
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 453 Monday, December 20, 2021 7:23 PM

4547-3. Omal käel hooldamine

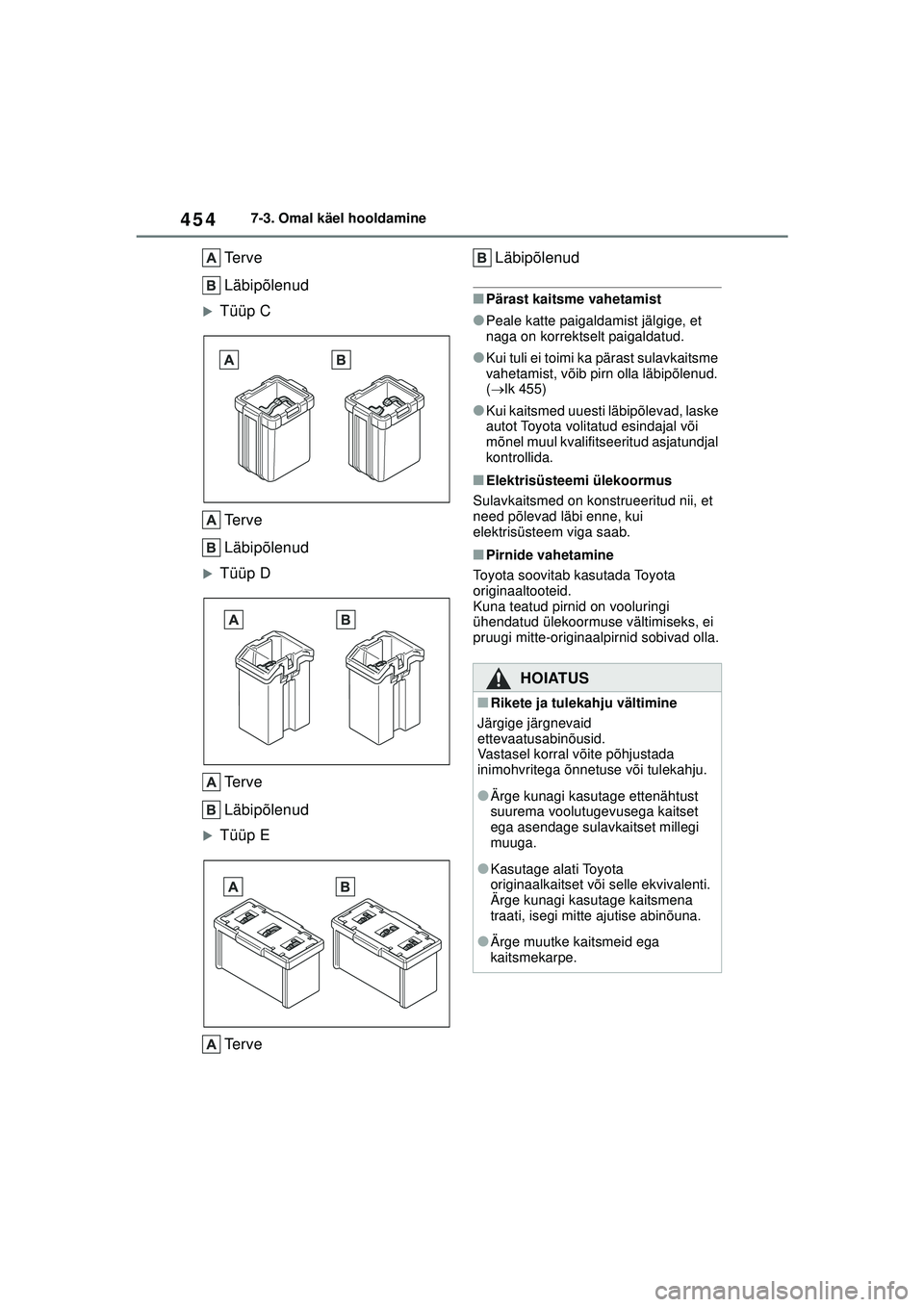

Te r v e
Läbipõlenud
XTüüp CTe r v e
Läbipõlenud
XTüüp DTe r v e
Läbipõlenud
XTüüp E
Te r v e Läbipõlenud
■Pärast kaitsme vahetamist
●Peale katte paigaldamist jälgige, et
naga on korrektselt paigaldatud.
●Kui tuli ei toimi ka pärast sulavkaitsme
vahetamist, võib pirn olla läbipõlenud.
(
 lk 455)
●Kui kaitsmed uuesti läbipõlevad, laske
autot Toyota volitatud esindajal või
mõnel muul kvalifitseeritud asjatundjal
kontrollida.
■Elektrisüsteemi ülekoormus
Sulavkaitsmed on konstrueeritud nii, et
need põlevad läbi enne, kui
elektrisüsteem viga saab.
■Pirnide vahetamine
Toyota soovitab kasutada Toyota
originaaltooteid.
Kuna teatud pirnid on vooluringi
ühendatud ülekoormuse vältimiseks, ei
pruugi mitte-originaalpirnid sobivad olla.
HOIATUS
■Rikete ja tulekahju vältimine
Järgige järgnevaid
ettevaatusabinõusid.
Vastasel korral võite põhjustada
inimohvritega õnnetuse või tulekahju.
●Ärge kunagi kasutage ettenähtust
suurema voolutugevusega kaitset
ega asendage sulavkaitset millegi
muuga.
●Kasutage alati Toyota
originaalkaitset või selle ekvivalenti.
Ärge kunagi kasutage kaitsmena
traati, isegi mitte ajutise abinõuna.
●Ärge muutke kaitsmeid ega
kaitsmekarpe.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 454 Monday, December 20, 2021 7:23 PM

455
7
7-3. Omal käel hooldamine
Hooldus ja korrashoid

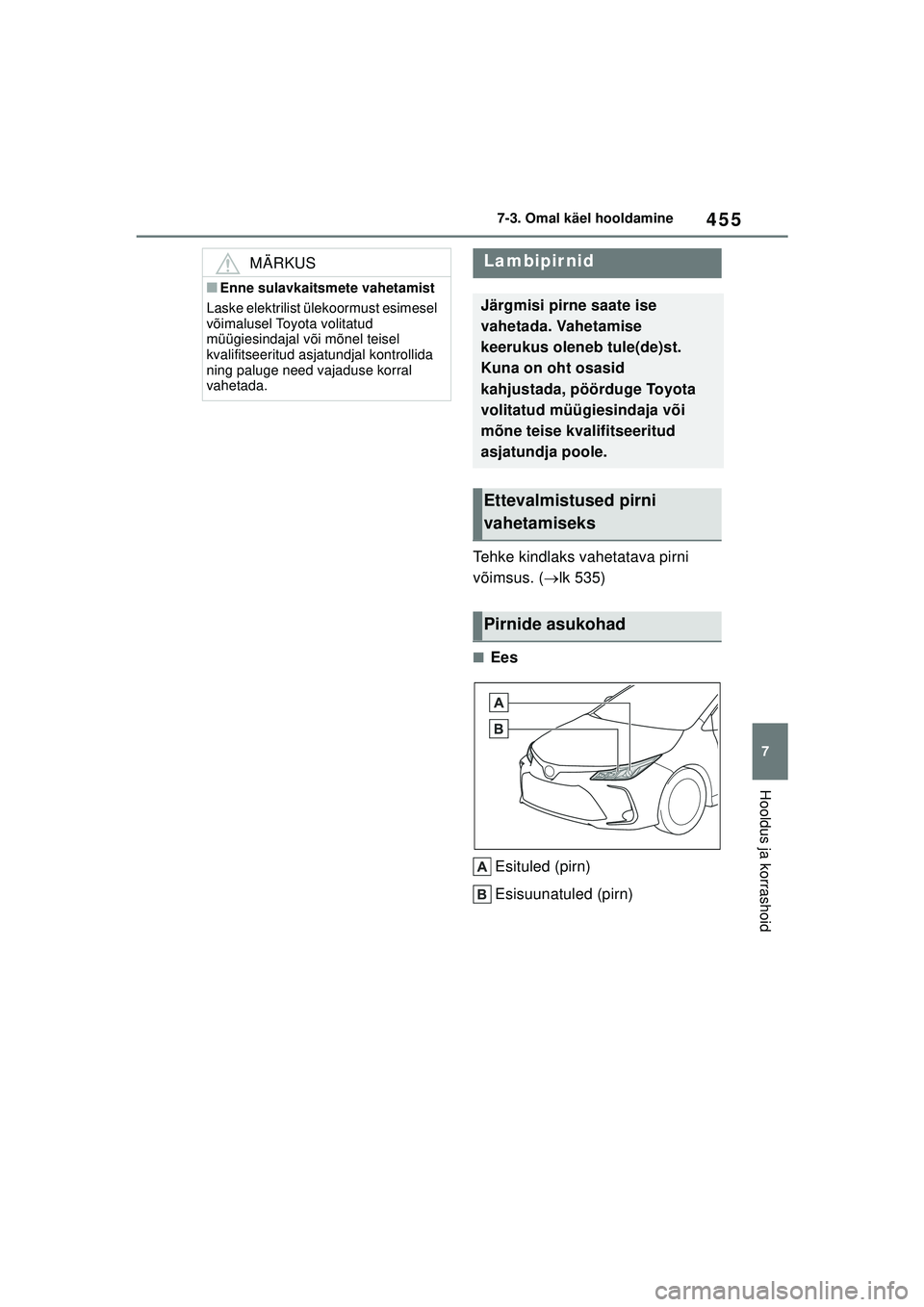

Tehke kindlaks vahetatava pirni
võimsus. (
lk 535)
■Ees
Esituled (pirn)
Esisuunatuled (pirn)
MÄRKUS
■Enne sulavkaitsmete vahetamist
Laske elektrilist ülekoormust esimesel
võimalusel Toyota volitatud
müügiesindajal või mõnel teisel
kvalifitseeritud asjatundjal kontrollida
ning paluge need vajaduse korral
vahetada.
Lambipir nid
Järgmisi pirne saate ise
vahetada. Vahetamise
keerukus oleneb tule(de)st.
Kuna on oht osasid
kahjustada, pöörduge Toyota
volitatud müügiesindaja või
mõne teise kvalifitseeritud
asjatundja poole.
Ettevalmistused pirni
vahetamiseks
Pirnide asukohad
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 455 Monday, December 20, 2021 7:23 PM
