2022 TOYOTA COROLLA Kasutusjuhend (in Estonian)

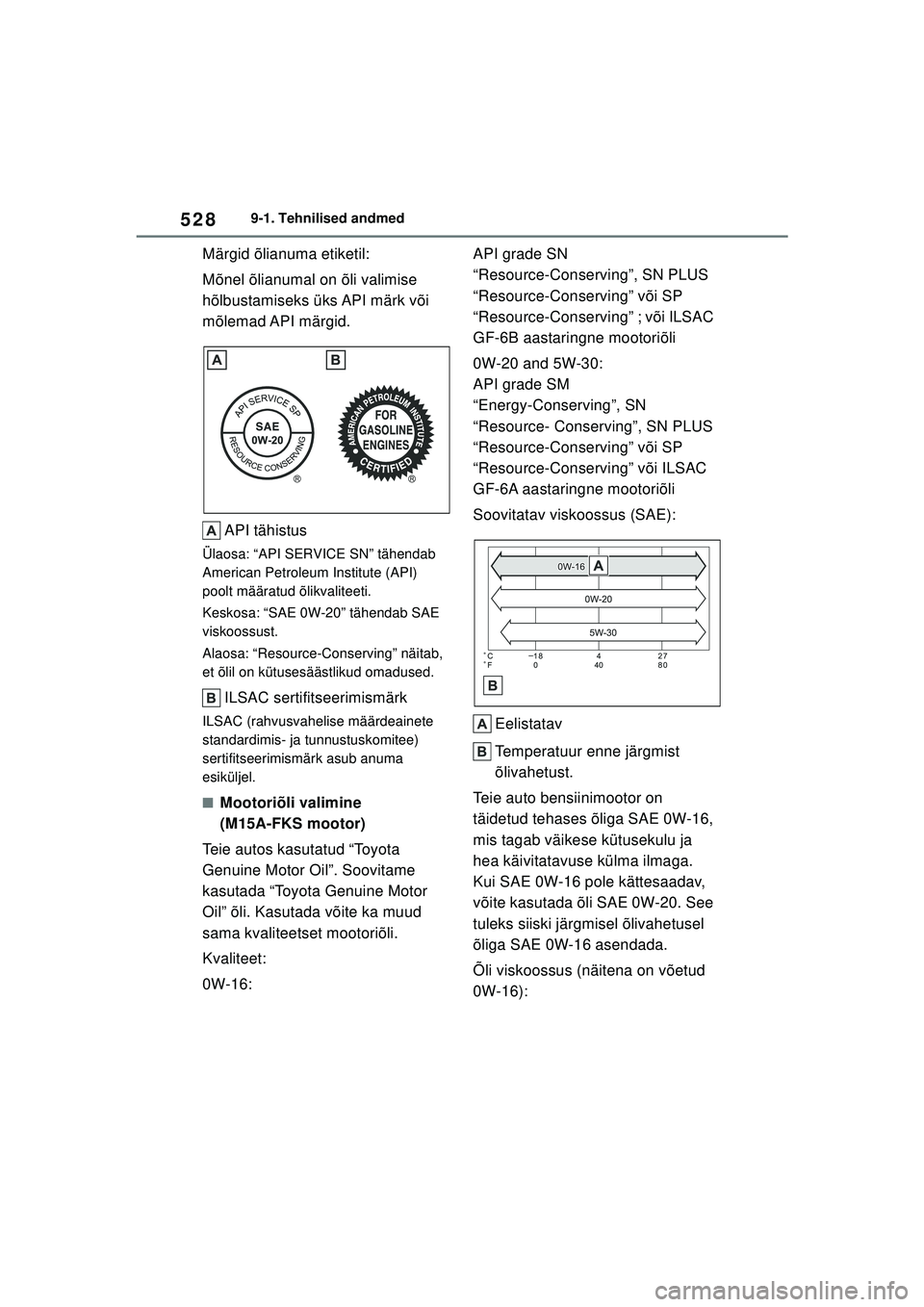

5289-1. Tehnilised andmed
Märgid õlianuma etiketil:
Mõnel õlianumal on õli valimise
hõlbustamiseks üks API märk või
mõlemad API märgid.API tähistus
Ülaosa: “API SERVICE SN” tähendab
American Petroleum Institute (API)
poolt määratud õlikvaliteeti.
Keskosa: “SAE 0W-20” tähendab SAE
viskoossust.
Alaosa: “Resource-Conserving” näitab,
et õlil on kütusesäästlikud omadused.
ILSAC sertifitseerimismärk
ILSAC (rahvusvahelise määrdeainete
standardimis- ja tunnustuskomitee)
sertifitseerimismärk asub anuma
esiküljel.
■Mootoriõli valimine
(M15A-FKS mootor)
Teie autos kasutatud “Toyota
Genuine Motor Oil”. Soovitame
kasutada “Toyota Genuine Motor
Oil” õli. Kasutada võite ka muud
sama kvaliteetset mootoriõli.
Kvaliteet:
0W-16: API grade SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” või SP
“Resource-Conserving” ; või ILSAC
GF-6B aastaringne mootoriõli
0W-20 and 5W-30:
API grade SM
“Energy-Conserving”, SN
“Resource- Conserving”, SN PLUS
“Resource-Conserving” või SP
“Resource-Conserving” või ILSAC
GF-6A aastaringne mootoriõli
Soovitatav viskoossus (SAE):
Eelistatav
Temperatuur enne järgmist
õlivahetust.
Teie auto bensiinimootor on
täidetud tehases õliga SAE 0W-16,
mis tagab väikese kütusekulu ja
hea käivitatavuse külma ilmaga.
Kui SAE 0W-16 pole kättesaadav,
võite kasutada õli SAE 0W-20. See
tuleks siiski järgmisel õlivahetusel
õliga SAE 0W-16 asendada.
Õli viskoossus (näitena on võetud
0W-16):
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 528 Monday, December 20, 2021 7:23 PM

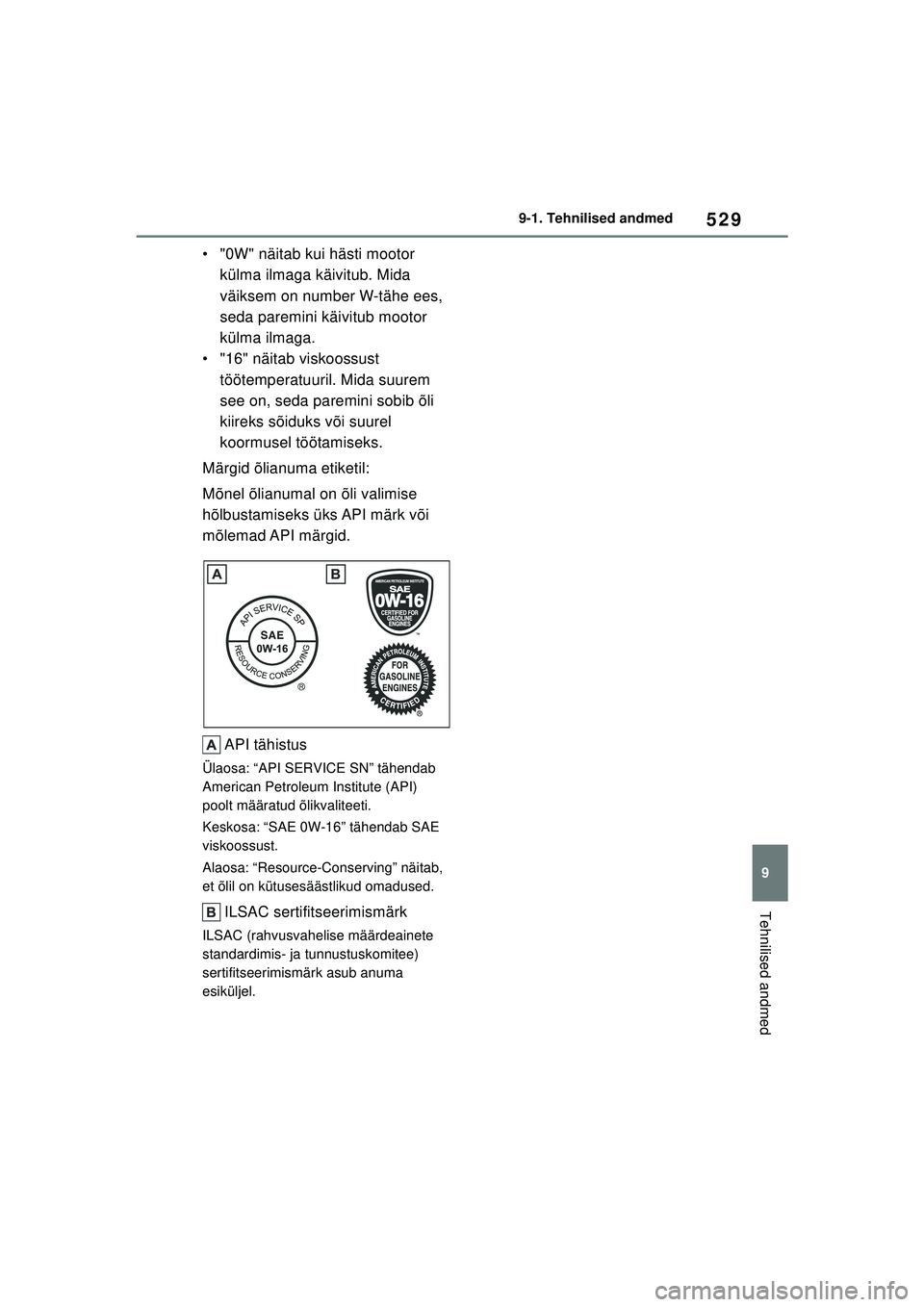

529
9
9-1. Tehnilised andmed
Tehnilised andmed
• "0W" näitab kui hästi mootor
külma ilmaga käivitub. Mida
väiksem on number W-tähe ees,
seda paremini käivitub mootor
külma ilmaga.
• "16" näitab viskoossust
töötemperatuuril. Mida suurem
see on, seda paremini sobib õli
kiireks sõiduks või suurel
koormusel töötamiseks.
Märgid õlianuma etiketil:
Mõnel õlianumal on õli valimise
hõlbustamiseks üks API märk või
mõlemad API märgid.
API tähistus
Ülaosa: “API SERVICE SN” tähendab
American Petroleum Institute (API)
poolt määratud õlikvaliteeti.
Keskosa: “SAE 0W-16” tähendab SAE
viskoossust.
Alaosa: “Resource-Conserving” näitab,
et õlil on kütusesäästlikud omadused.
ILSAC sertifitseerimismärk
ILSAC (rahvusvahelise määrdeainete
standardimis- ja tunnustuskomitee)
sertifitseerimismärk asub anuma
esiküljel.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 529 Monday, December 20, 2021 7:23 PM

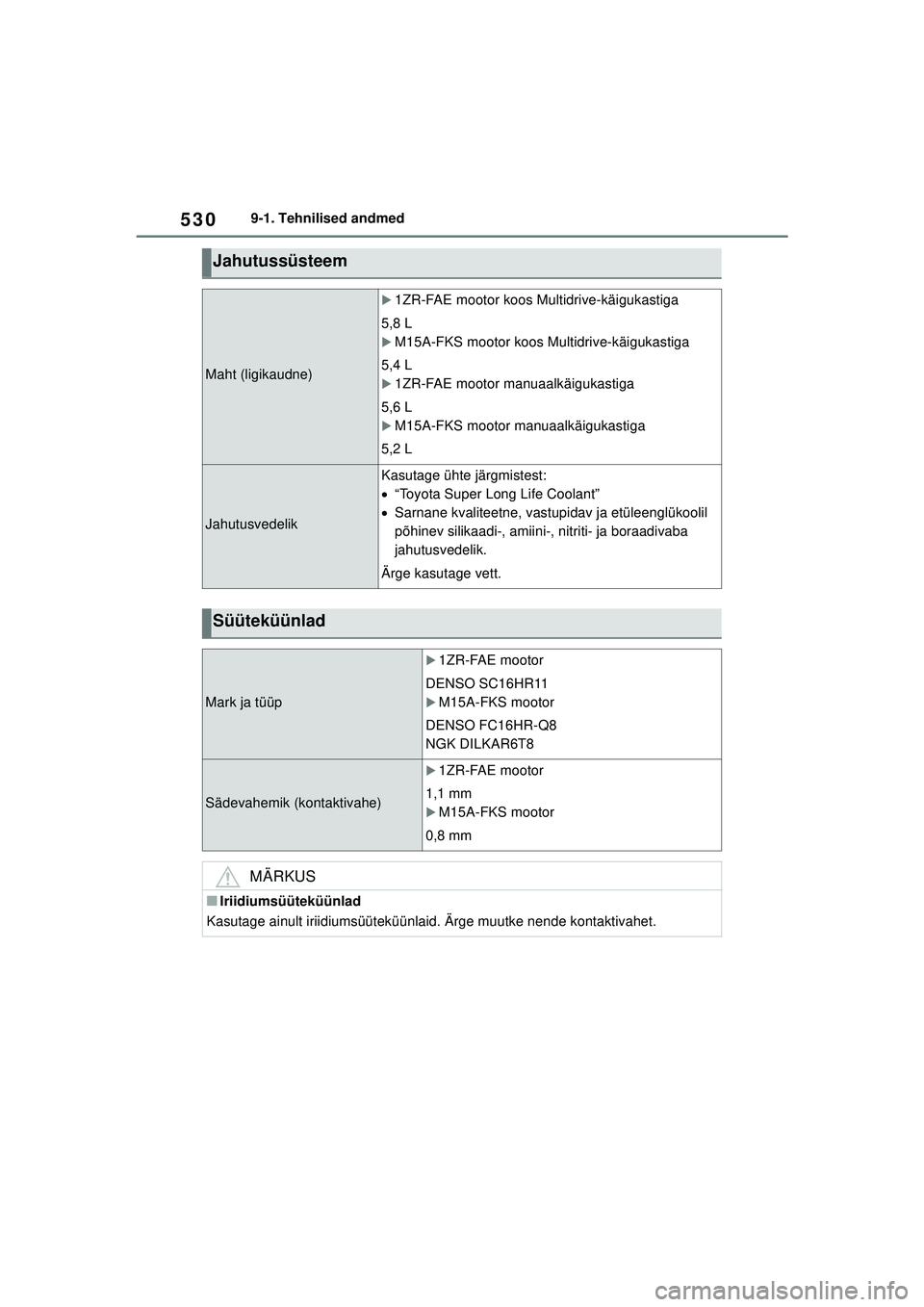

5309-1. Tehnilised andmed
Jahutussüsteem
Maht (ligikaudne)
X1ZR-FAE mootor koos Multidrive-käigukastiga
5,8 L
XM15A-FKS mootor koos Multidrive-käigukastiga
5,4 L
X1ZR-FAE mootor manuaalkäigukastiga
5,6 L
XM15A-FKS mootor manuaalkäigukastiga
5,2 L
Jahutusvedelik
Kasutage ühte järgmistest:
 “Toyota Super Long Life Coolant”
 Sarnane kvaliteetne, vastupidav ja etüleenglükoolil
põhinev silikaadi-, amiini-, nitriti- ja boraadivaba
jahutusvedelik.
Ärge kasutage vett.
Süüteküünlad
Mark ja tüüp
X1ZR-FAE mootor
DENSO SC16HR11
XM15A-FKS mootor
DENSO FC16HR-Q8
NGK DILKAR6T8
Sädevahemik (kontaktivahe)
X1ZR-FAE mootor
1,1 mm
XM15A-FKS mootor
0,8 mm
MÄRKUS
■Iriidiumsüüteküünlad
Kasutage ainult iriidiumsüüteküünlaid. Ärge muutke nende kontaktivahet.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 530 Monday, December 20, 2021 7:23 PM

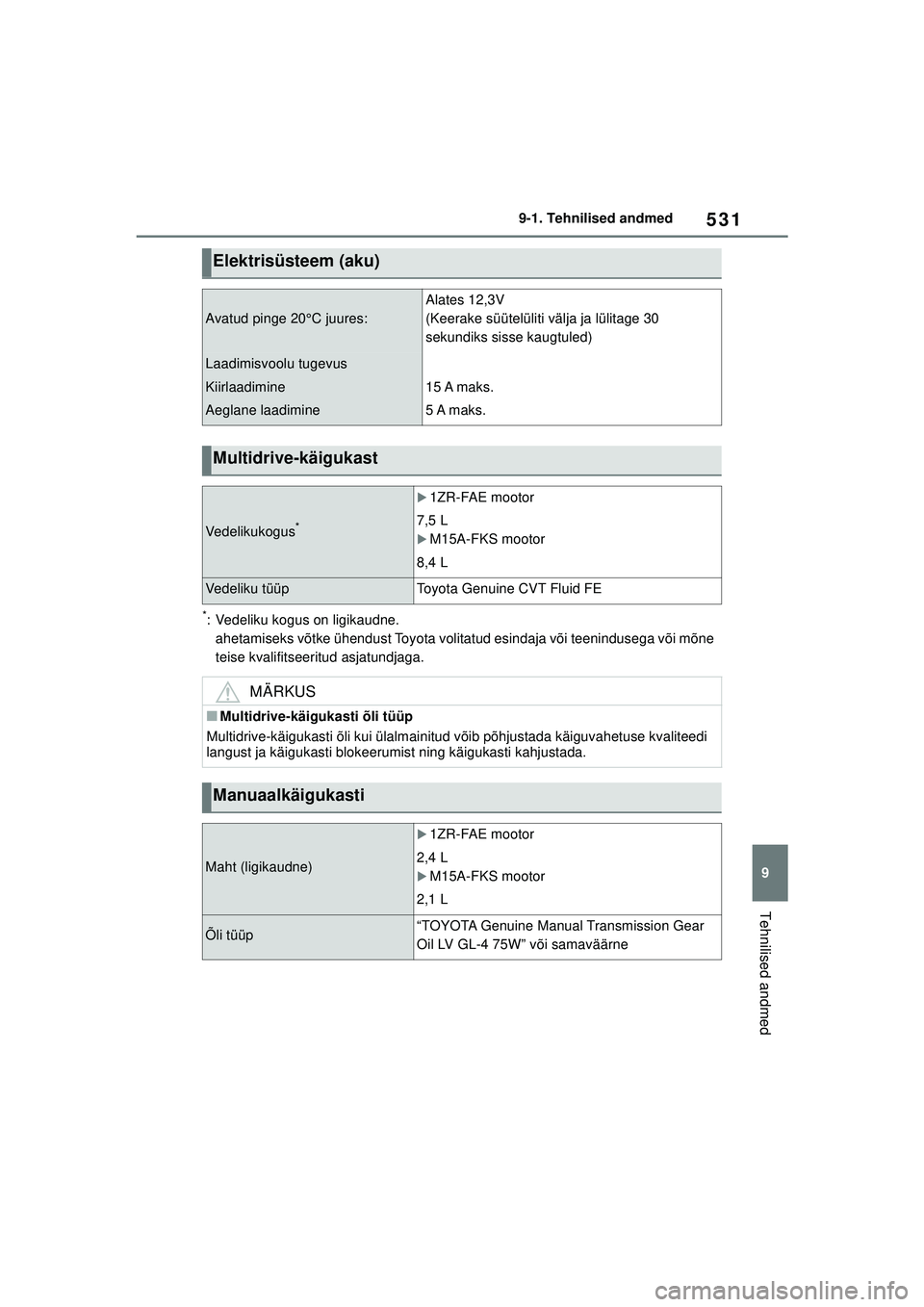

531
9
9-1. Tehnilised andmed
Tehnilised andmed
*: Vedeliku kogus on ligikaudne.
ahetamiseks võtke ühendust Toyota volitatud esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
Elektrisüsteem (aku)
Avatud pinge 20°C juures:
Alates 12,3V
(Keerake süütelüliti välja ja lülitage 30
sekundiks sisse kaugtuled)
Laadimisvoolu tugevus
Kiirlaadimine
Aeglane laadimine
15 A maks.
5 A maks.
Multidrive-käigukast
Vedelikukogus*
X1ZR-FAE mootor
7,5 L
XM15A-FKS mootor
8,4 L
Vedeliku tüüpToyota Genuine CVT Fluid FE
MÄRKUS
■Multidrive-käigukasti õli tüüp
Multidrive-käigukasti õli kui ülalmainitud võib põhjustada käiguvahetuse kvaliteedi
langust ja käigukasti blokeerumist ning käigukasti kahjustada.
Manuaalkäigukasti
Maht (ligikaudne)
X1ZR-FAE mootor
2,4 L
XM15A-FKS mootor
2,1 L
Õli tüüp“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” või samaväärne
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 531 Monday, December 20, 2021 7:23 PM

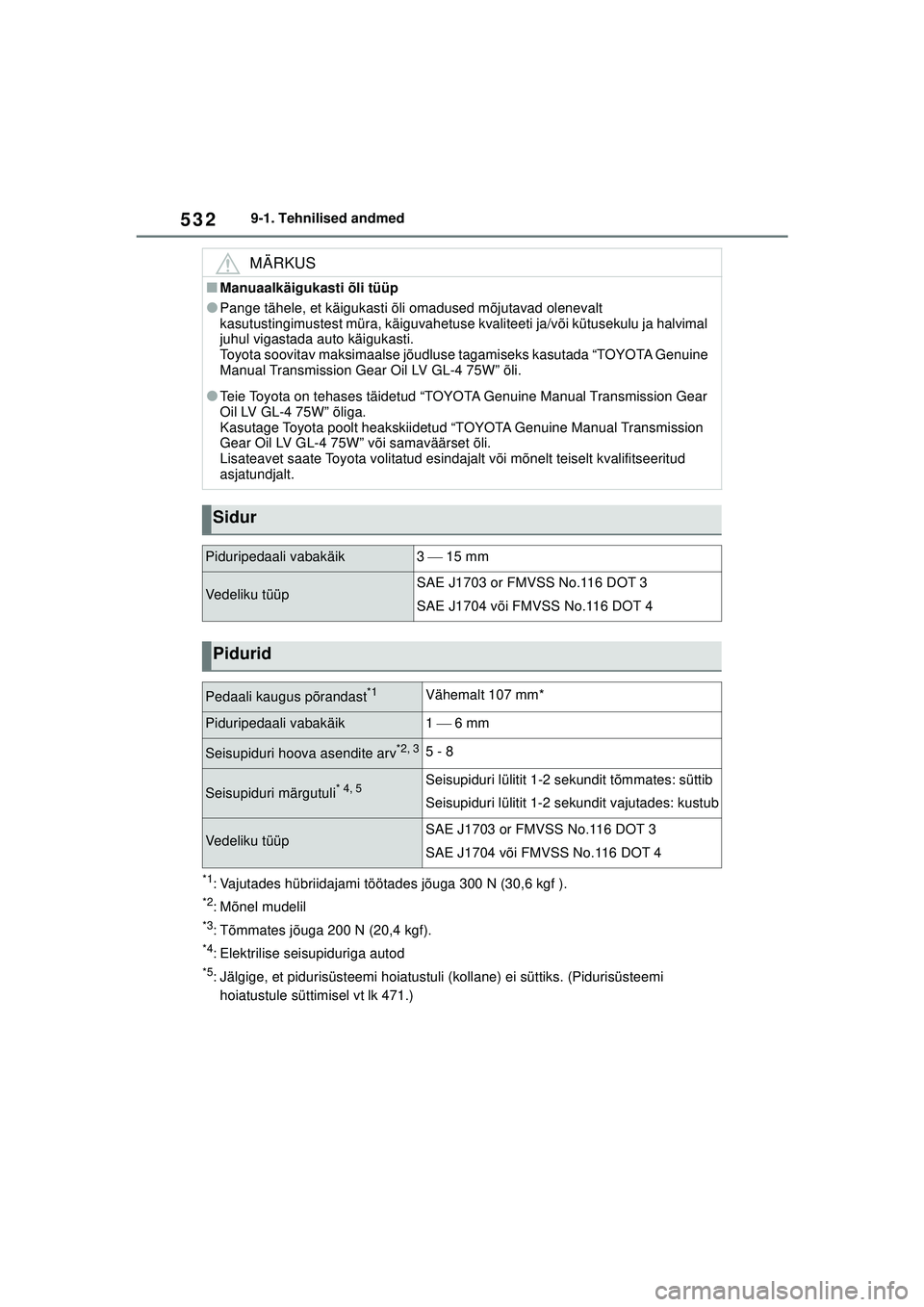

5329-1. Tehnilised andmed
*1: Vajutades hübriidajami töötades jõuga 300 N (30,6 kgf ).
*2: Mõnel mudelil
*3: Tõmmates jõuga 200 N (20,4 kgf).
*4: Elektrilise seisupiduriga autod
*5: Jälgige, et pidurisüsteemi hoiatustuli (kollane) ei süttiks. (Pidurisüsteemi hoiatustule süttimisel vt lk 471.)
MÄRKUS
■Manuaalkäigukasti õli tüüp
●Pange tähele, et käigukasti õli omadused mõjutavad olenevalt
kasutustingimustest müra, käiguvahetuse kvaliteeti ja/või kütusekulu ja halvimal
juhul vigastada auto käigukasti.
Toyota soovitav maksimaalse jõudluse tagamiseks kasutada “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” õli.
●Teie Toyota on tehases täidetud “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” õliga.
Kasutage Toyota poolt heakskiidetud “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” või samaväärset õli.
Lisateavet saate Toyota volitatud esindajalt või mõnelt teiselt kvalifitseeritud
asjatundjalt.
Sidur
Piduripedaali vabakäik3  15 mm
Vedeliku tüüpSAE J1703 or FMVSS No.116 DOT 3
SAE J1704 või FMVSS No.116 DOT 4
Pidurid
Pedaali kaugus põrandast*1Vähemalt 107 mm*
Piduripedaali vabakäik1  6 mm
Seisupiduri hoova asendite arv*2, 35 - 8
Seisupiduri märgutuli* 4, 5Seisupiduri lülitit 1-2 sekundit tõmmates: süttib
Seisupiduri lülitit 1-2 sekundit vajutades: kustub
Vedeliku tüüpSAE J1703 or FMVSS No.116 DOT 3
SAE J1704 või FMVSS No.116 DOT 4
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 532 Monday, December 20, 2021 7:23 PM

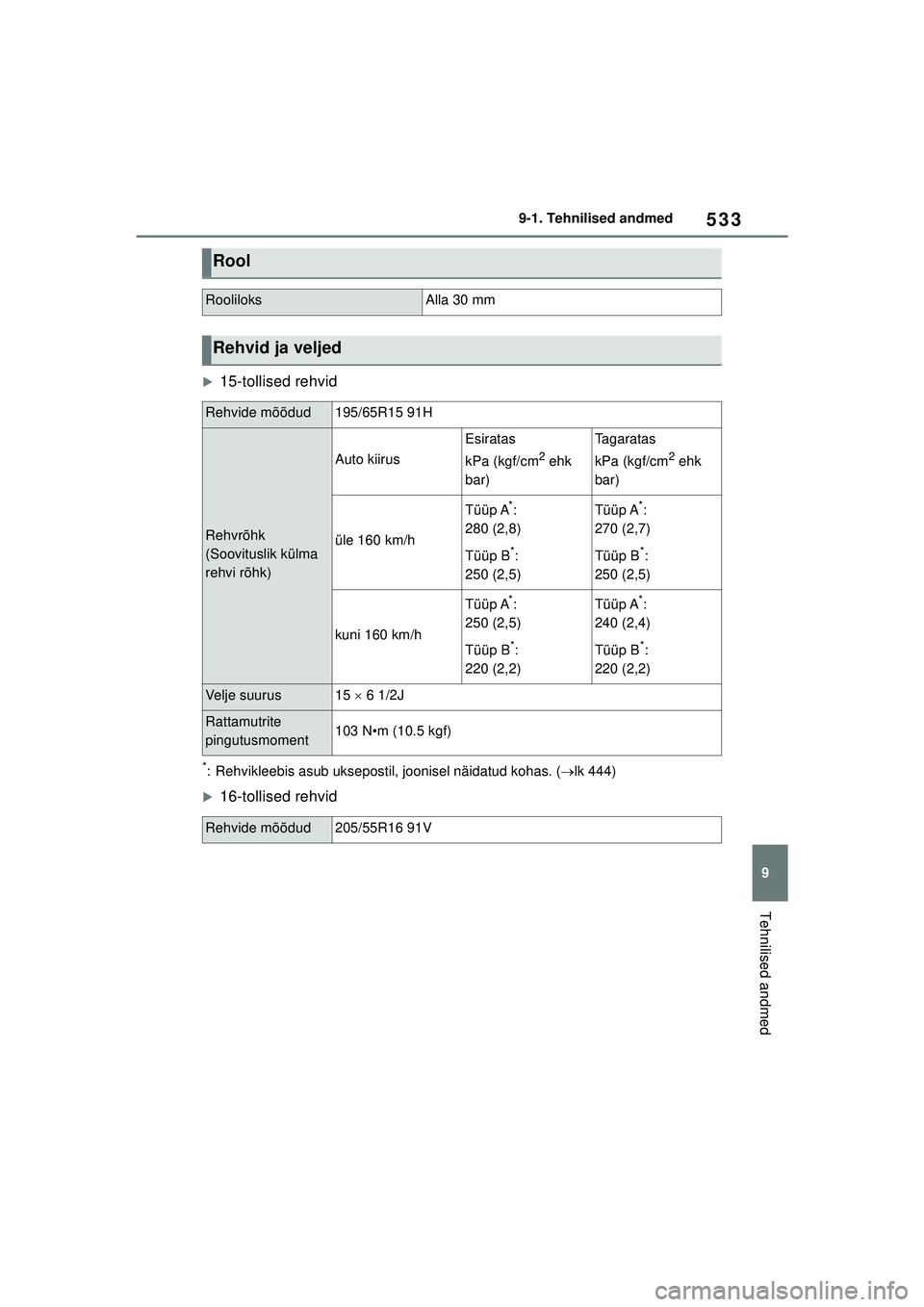

533
9
9-1. Tehnilised andmed
Tehnilised andmed
X15-tollised rehvid
*: Rehvikleebis asub uksepostil, joonisel näidatud kohas. (
lk 444)
X16-tollised rehvid
Rool
RooliloksAlla 30 mm
Rehvid ja veljed
Rehvide mõõdud195/65R15 91H
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h
Tüüp A*:
280 (2,8)
Tüüp B
*:
250 (2,5)
Tüüp A*:
270 (2,7)
Tüüp B
*:
250 (2,5)
kuni 160 km/h
Tüüp A*:
250 (2,5)
Tüüp B
*:
220 (2,2)
Tüüp A*:
240 (2,4)
Tüüp B
*:
220 (2,2)
Velje suurus15  6 1/2J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud205/55R16 91V
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 533 Monday, December 20, 2021 7:23 PM

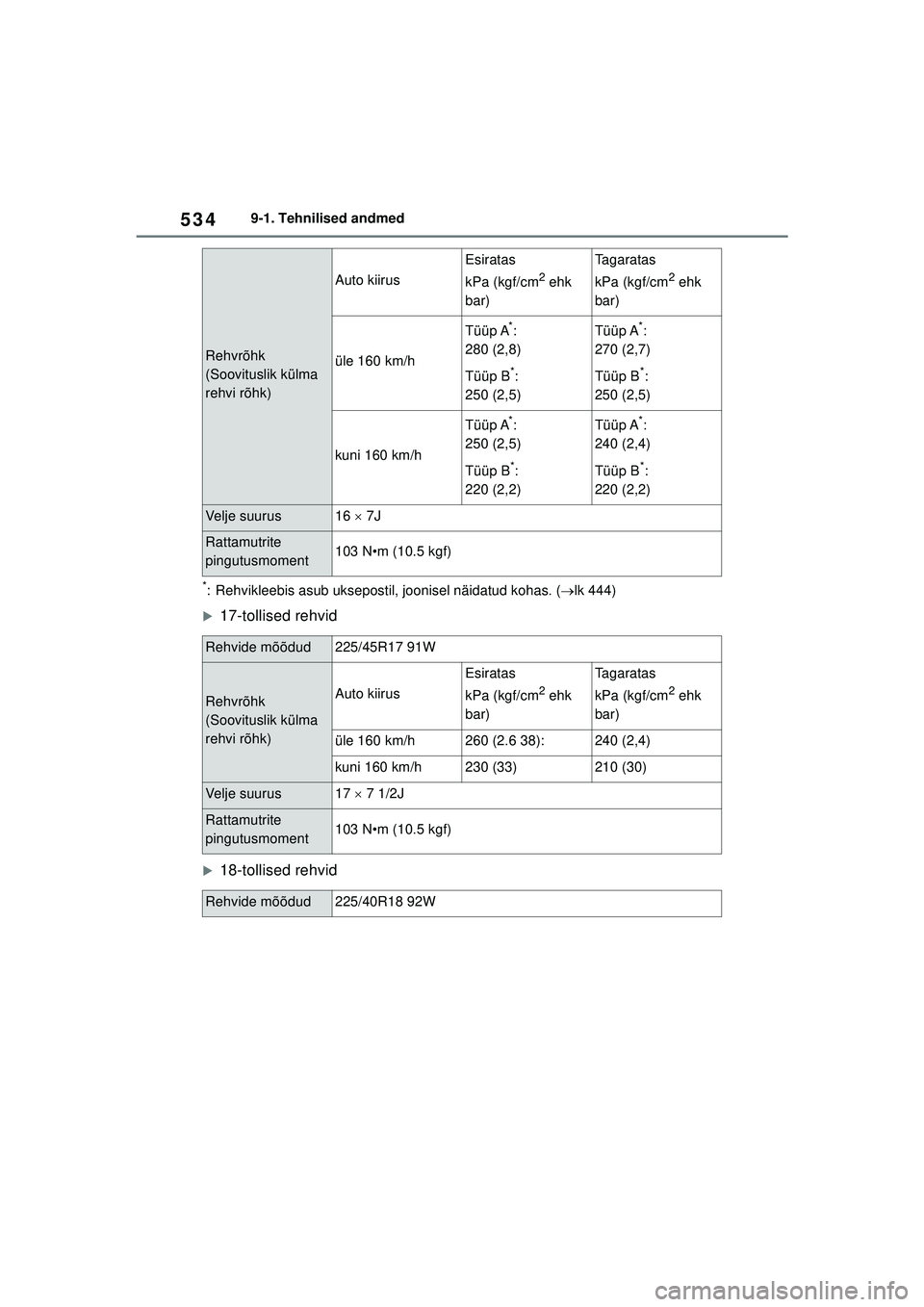

5349-1. Tehnilised andmed
*: Rehvikleebis asub uksepostil, joonisel näidatud kohas. (lk 444)
X17-tollised rehvid
X18-tollised rehvid
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h
Tüüp A*:
280 (2,8)
Tüüp B
*:
250 (2,5)
Tüüp A*:
270 (2,7)
Tüüp B
*:
250 (2,5)
kuni 160 km/h
Tüüp A*:
250 (2,5)
Tüüp B
*:
220 (2,2)
Tüüp A*:
240 (2,4)
Tüüp B
*:
220 (2,2)
Velje suurus16  7J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud225/45R17 91W
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h260 (2.6 38):240 (2,4)
kuni 160 km/h230 (33)210 (30)
Velje suurus17  7 1/2J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud225/40R18 92W
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 534 Monday, December 20, 2021 7:23 PM

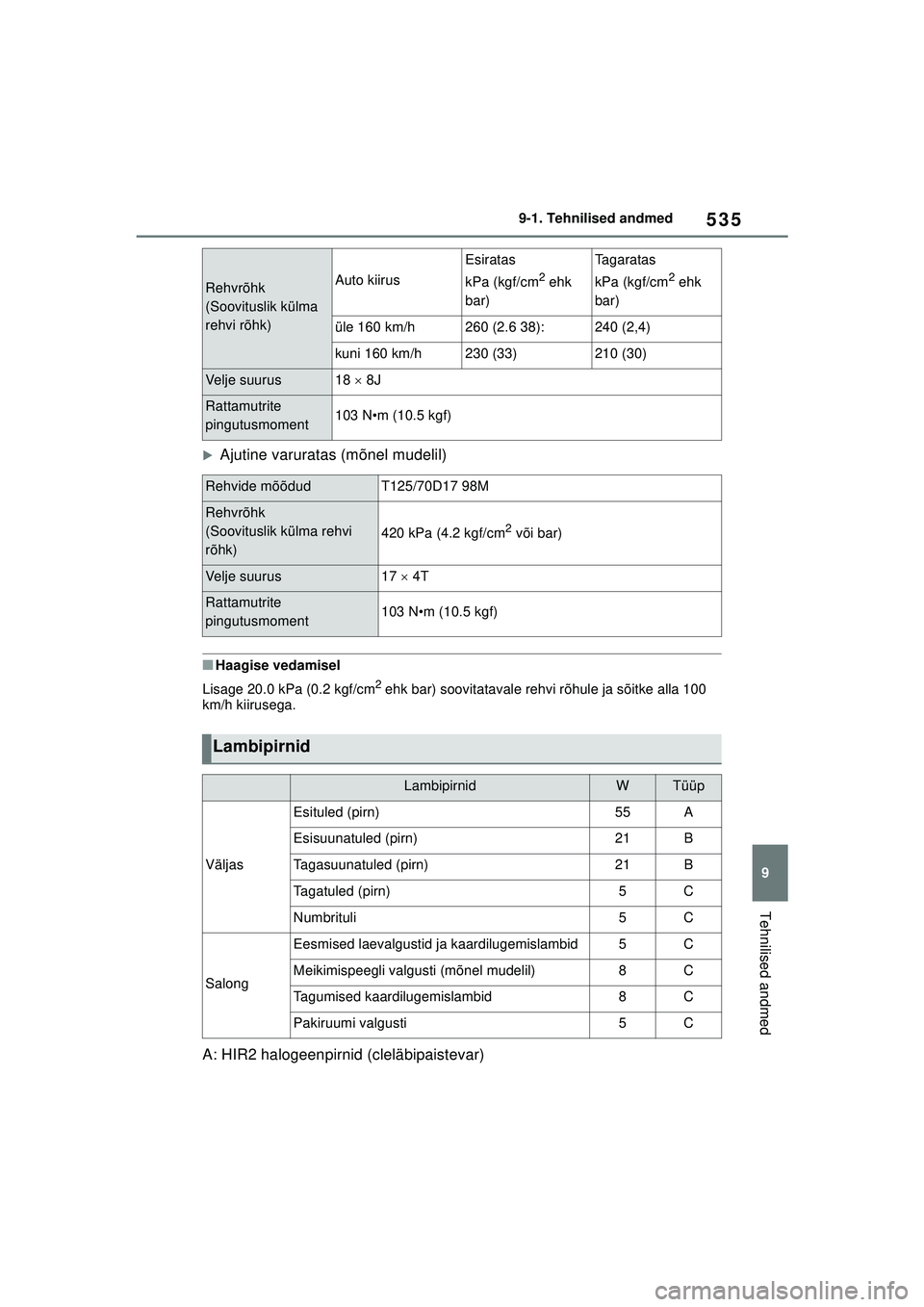

535
9
9-1. Tehnilised andmed
Tehnilised andmed
XAjutine varuratas (mõnel mudelil)
■Haagise vedamisel
Lisage 20.0 kPa (0.2 kgf/cm
2 ehk bar) soovitatavale rehvi rõhule ja sõitke alla 100
km/h kiirusega.
A: HIR2 halogeenpirnid (cleläbipaistevar)
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h260 (2.6 38):240 (2,4)
kuni 160 km/h230 (33)210 (30)
Velje suurus18  8J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdudT125/70D17 98M
Rehvrõhk
(Soovituslik külma rehvi
rõhk)
420 kPa (4.2 kgf/cm2 või bar)
Velje suurus17  4T
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Lambipirnid
LambipirnidWTüüp
Väljas
Esituled (pirn)55A
Esisuunatuled (pirn)21B
Tagasuunatuled (pirn)21B
Tagatuled (pirn)5C
Numbrituli5C
Salong
Eesmised laevalgustid ja kaardilugemislambid5C
Meikimispeegli valgusti (mõnel mudelil)8C
Tagumised kaardilugemislambid8C
Pakiruumi valgusti5C
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 535 Monday, December 20, 2021 7:23 PM
