Page 257 of 678
2564-5. Juhiabisüsteemid

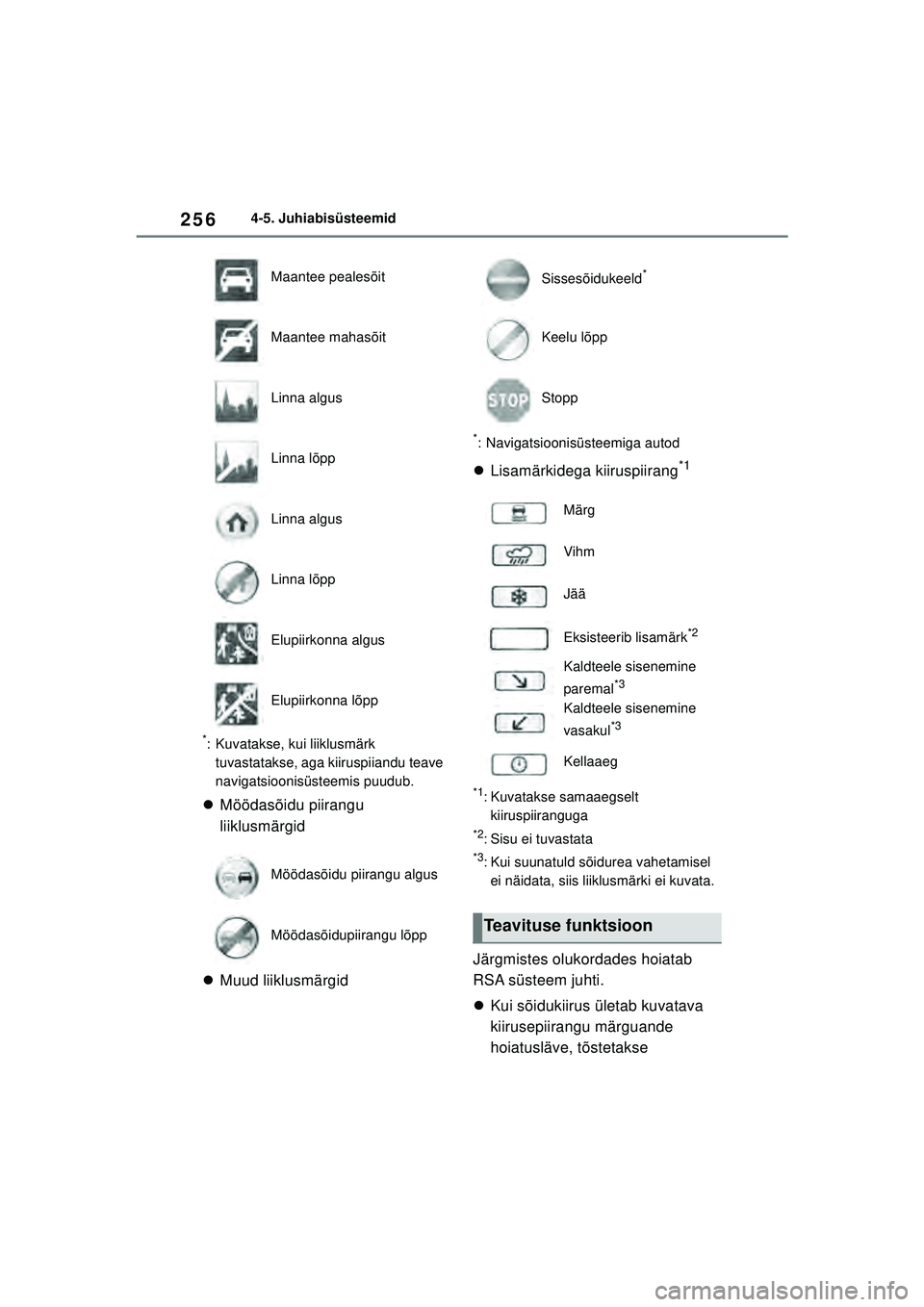

*: Kuvatakse, kui liiklusmärk tuvastatakse, aga kiiruspiiandu teave
navigatsioonisüsteemis puudub.
Möödasõidu piirangu
liiklusmärgid
Muud liiklusmärgid
*: Navigatsioonisüsteemiga autod
Lisamärkidega kiiruspiirang*1
*1: Kuvatakse samaaegselt
kiiruspiiranguga
*2: Sisu ei tuvastata
*3: Kui suunatuld sõidurea vahetamisel ei näidata, siis liiklusmärki ei kuvata.
Järgmistes olukordades hoiatab
RSA süsteem juhti.
Kui sõidukiirus ületab kuvatava
kiirusepiirangu märguande
hoiatusläve, tõstetakse
Maantee pealesõit
Maantee mahasõit
Linna algus
Linna lõpp
Linna algus
Linna lõpp
Elupiirkonna algus
Elupiirkonna lõpp
Möödasõidu piirangu algus
Möödasõidupiirangu lõppSissesõidukeeld*
Keelu lõpp
Stopp
Märg
Vihm
Jää
Eksisteerib lisamärk
*2
Kaldteele sisenemine
paremal
*3
Kaldteele sisenemine
vasakul
*3
Kellaaeg
Teavituse funktsioon
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 256 Monday, December 20, 2021 7:23 PM
Page 258 of 678

257
4
4-5. Juhiabisüsteemid

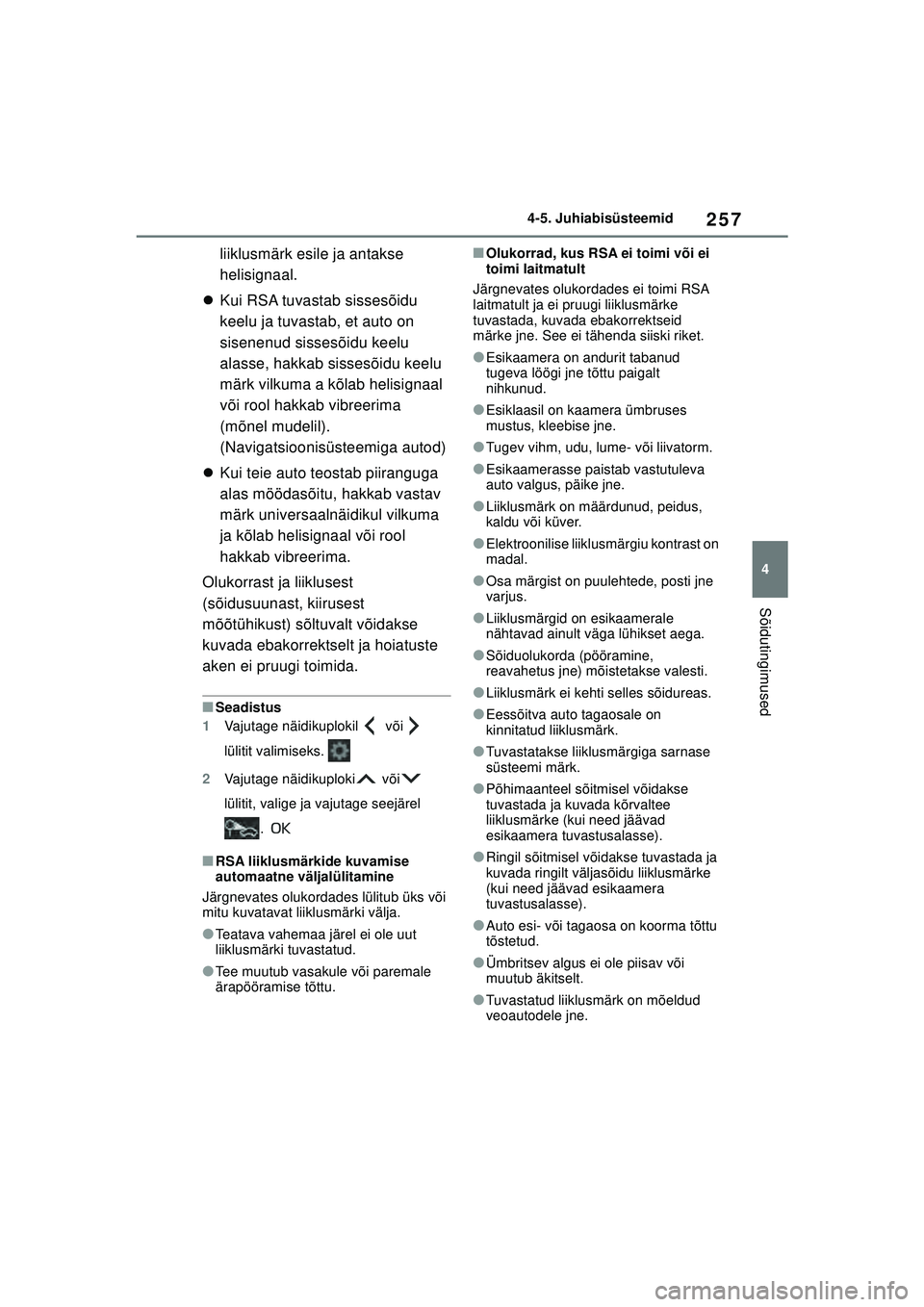

Sõidutingimused
liiklusmärk esile ja antakse
helisignaal.
Kui RSA tuvastab sissesõidu
keelu ja tuvastab, et auto on
sisenenud sissesõidu keelu
alasse, hakkab sissesõidu keelu
märk vilkuma a kõlab helisignaal
või rool hakkab vibreerima
(mõnel mudelil).
(Navigatsioonisüsteemiga autod)
Kui teie auto teostab piiranguga
alas möödasõitu, hakkab vastav
märk universaalnäidikul vilkuma
ja kõlab helisignaal või rool
hakkab vibreerima.
Olukorrast ja liiklusest
(sõidusuunast, kiirusest
mõõtühikust) sõltuvalt võidakse
kuvada ebakorrektselt ja hoiatuste
aken ei pruugi toimida.
■Seadistus
1 Vajutage näidikuplokil või
lülitit valimiseks.
2 Vajutage näidikuploki või
lülitit, valige ja vajutage seejärel
.
■RSA liiklusmärkide kuvamise
automaatne väljalülitamine
Järgnevates olukordades lülitub üks või
mitu kuvatavat liiklusmärki välja.
●Teatava vahemaa järel ei ole uut
liiklusmärki tuvastatud.
●Tee muutub vasakule või paremale
ärapööramise tõttu.
■Olukorrad, kus RSA ei toimi või ei
toimi laitmatult
Järgnevates olukordades ei toimi RSA
laitmatult ja ei pruugi liiklusmärke
tuvastada, kuvada ebakorrektseid
märke jne. See ei tähenda siiski riket.
●Esikaamera on andurit tabanud
tugeva löögi jne tõttu paigalt
nihkunud.
●Esiklaasil on kaamera ümbruses
mustus, kleebise jne.
●Tugev vihm, udu, lume- või liivatorm.
●Esikaamerasse paistab vastutuleva
auto valgus, päike jne.
●Liiklusmärk on määrdunud, peidus,
kaldu või küver.
●Elektroonilise liiklusmärgiu kontrast on
madal.
●Osa märgist on puulehtede, posti jne
varjus.
●Liiklusmärgid on esikaamerale
nähtavad ainult väga lühikset aega.
●Sõiduolukorda (pööramine,
reavahetus jne) mõistetakse valesti.
●Liiklusmärk ei kehti selles sõidureas.
●Eessõitva auto tagaosale on
kinnitatud liiklusmärk.
●Tuvastatakse liiklusmärgiga sarnase
süsteemi märk.
●Põhimaanteel sõitmisel võidakse
tuvastada ja kuvada kõrvaltee
liiklusmärke (kui need jäävad
esikaamera tuvastusalasse).
●Ringil sõitmisel võidakse tuvastada ja
kuvada ringilt väljasõidu liiklusmärke
(kui need jäävad esikaamera
tuvastusalasse).
●Auto esi- või tagaosa on koorma tõttu
tõstetud.
●Ümbritsev algus ei ole piisav või
muutub äkitselt.
●Tuvastatud liiklusmärk on mõeldud
veoautodele jne.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 257 Monday, December 20, 2021 7:23 PM
Page 259 of 678

2584-5. Juhiabisüsteemid

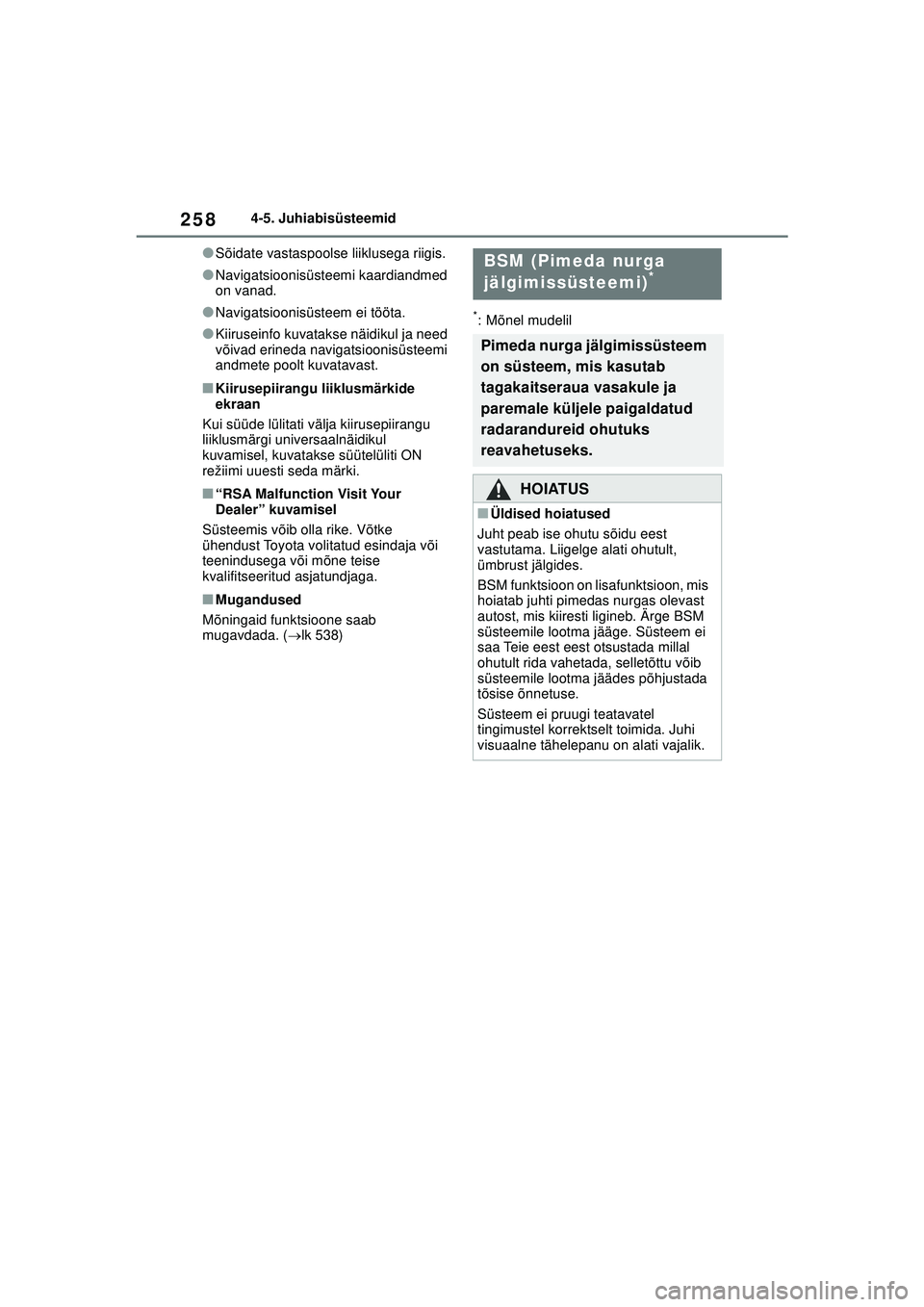

●Sõidate vastaspoolse liiklusega riigis.
●Navigatsioonisüsteemi kaardiandmed
on vanad.
●Navigatsioonisüsteem ei tööta.
●Kiiruseinfo kuvatakse näidikul ja need
võivad erineda navigatsioonisüsteemi
andmete poolt kuvatavast.
■Kiirusepiirangu liiklusmärkide
ekraan
Kui süüde lülitati välja kiirusepiirangu
liiklusmärgi universaalnäidikul
kuvamisel, kuvatakse süütelüliti ON
režiimi uuesti seda märki.
■“RSA Malfunction Visit Your
Dealer” kuvamisel
Süsteemis võib olla rike. Võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 538)
*: Mõnel mudelil
BSM (Pimeda nurga
jälgimissüsteemi)*
Pimeda nurga jälgimissüsteem
on süsteem, mis kasutab
tagakaitseraua vasakule ja
paremale küljele paigaldatud
radarandureid ohutuks
reavahetuseks.
HOIATUS
■Üldised hoiatused
Juht peab ise ohutu sõidu eest
vastutama. Liigelge alati ohutult,
ümbrust jälgides.
BSM funktsioon on lisafunktsioon, mis
hoiatab juhti pimedas nurgas olevast
autost, mis kiiresti ligineb. Ärge BSM
süsteemile lootma jääge. Süsteem ei
saa Teie eest eest otsustada millal
ohutult rida vahetada, selletõttu võib
süsteemile lootma jäädes põhjustada
tõsise õnnetuse.
Süsteem ei pruugi teatavatel
tingimustel korrektselt toimida. Juhi
visuaalne tähelepanu on alati vajalik.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 258 Monday, December 20, 2021 7:23 PM
Page 260 of 678

259
4
4-5. Juhiabisüsteemid
Sõidutingimused

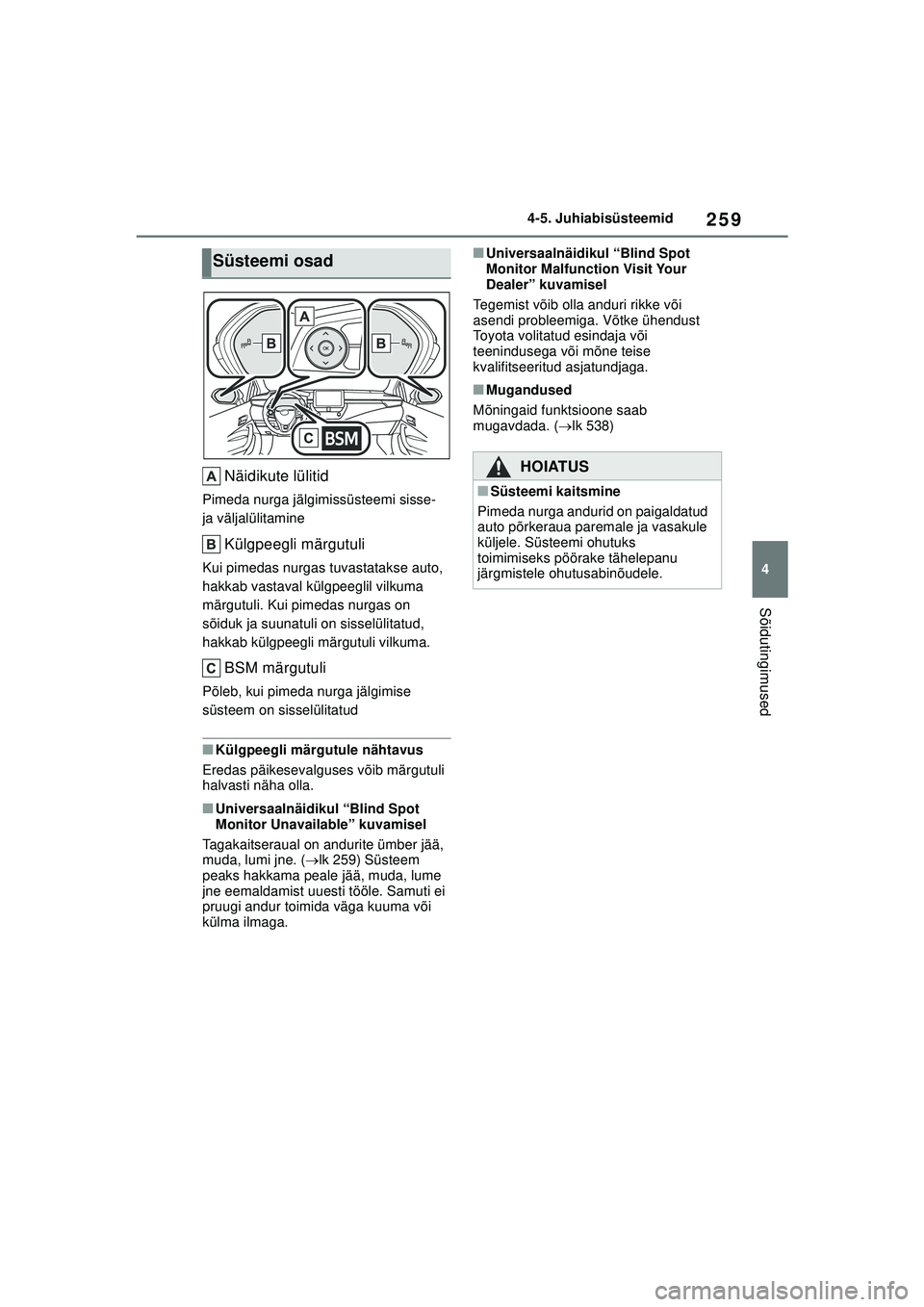

Näidikute lülitid
Pimeda nurga jälgimissüsteemi sisse-
ja väljalülitamine
Külgpeegli märgutuli
Kui pimedas nurgas tuvastatakse auto,
hakkab vastaval külgpeeglil vilkuma
märgutuli. Kui pimedas nurgas on
sõiduk ja suunatuli on sisselülitatud,
hakkab külgpeegli märgutuli vilkuma.
BSM märgutuli
Põleb, kui pimeda nurga jälgimise
süsteem on sisselülitatud
■Külgpeegli märgutule nähtavus
Eredas päikesevalguses võib märgutuli
halvasti näha olla.
■Universaalnäidikul “Blind Spot
Monitor Unavailable” kuvamisel
Tagakaitseraual on andurite ümber jää,
muda, lumi jne. ( lk 259) Süsteem
peaks hakkama peale jää, muda, lume
jne eemaldamist uuesti tööle. Samuti ei
pruugi andur toimida väga kuuma või
külma ilmaga.
■Universaalnäidikul “Blind Spot
Monitor Malfunction Visit Your
Dealer” kuvamisel
Tegemist võib olla anduri rikke või
asendi probleemiga. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 538)
Süsteemi osad
HOIATUS
■Süsteemi kaitsmine
Pimeda nurga andurid on paigaldatud
auto põrkeraua paremale ja vasakule
küljele. Süsteemi ohutuks
toimimiseks pöörake tähelepanu
järgmistele ohutusabinõudele.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 259 Monday, December 20, 2021 7:23 PM
Page 261 of 678

2604-5. Juhiabisüsteemid
Funktsiooni sisse- ja
väljalülitamiseks kasutage lüliteid.
1 valimiseks vajutage või
.
2 valimiseks vajutage
või ja seejärel vajutage .
HOIATUS

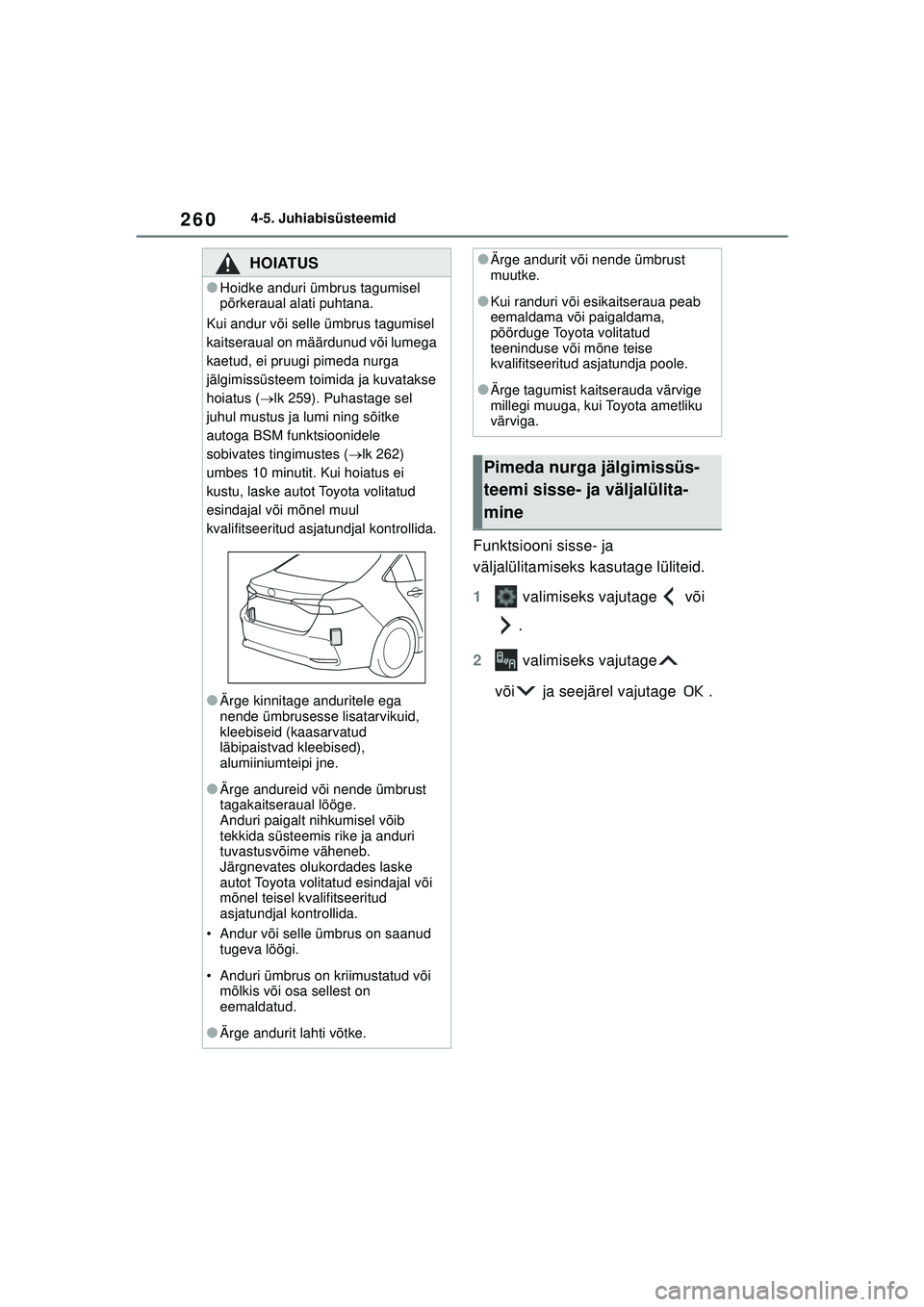

●Hoidke anduri ümbrus tagumisel
põrkeraual alati puhtana.
Kui andur või selle ümbrus tagumisel
kaitseraual on määrdunud või lumega
kaetud, ei pruugi pimeda nurga
jälgimissüsteem toimida ja kuvatakse
hoiatus ( lk 259). Puhastage sel
juhul mustus ja lumi ning sõitke
autoga BSM funktsioonidele
sobivates tingimustes ( lk 262)
umbes 10 minutit. Kui hoiatus ei
kustu, laske autot Toyota volitatud
esindajal või mõnel muul
kvalifitseeritud asjatundjal kontrollida.
●Ärge kinnitage anduritele ega
nende ümbrusesse lisatarvikuid,
kleebiseid (kaasarvatud
läbipaistvad kleebised),
alumiiniumteipi jne.
●Ärge andureid või nende ümbrust
tagakaitseraual lööge.
Anduri paigalt nihkumisel võib
tekkida süsteemis rike ja anduri
tuvastusvõime väheneb.
Järgnevates olukordades laske
autot Toyota volitatud esindajal või
mõnel teisel kvalifitseeritud
asjatundjal kontrollida.
• Andur või selle ümbrus on saanud tugeva löögi.
• Anduri ümbrus on kriimustatud või mõlkis või osa sellest on
eemaldatud.
●Ärge andurit lahti võtke.
●Ärge andurit või nende ümbrust
muutke.
●Kui randuri või esikaitseraua peab
eemaldama või paigaldama,
pöörduge Toyota volitatud
teeninduse või mõne teise
kvalifitseeritud asjatundja poole.
●Ärge tagumist kaitserauda värvige
millegi muuga, kui Toyota ametliku
värviga.
Pimeda nurga jälgimissüs-
teemi sisse- ja väljalülita-
mine
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 260 Monday, December 20, 2021 7:23 PM
Page 262 of 678
261
4
4-5. Juhiabisüsteemid
Sõidutingimused

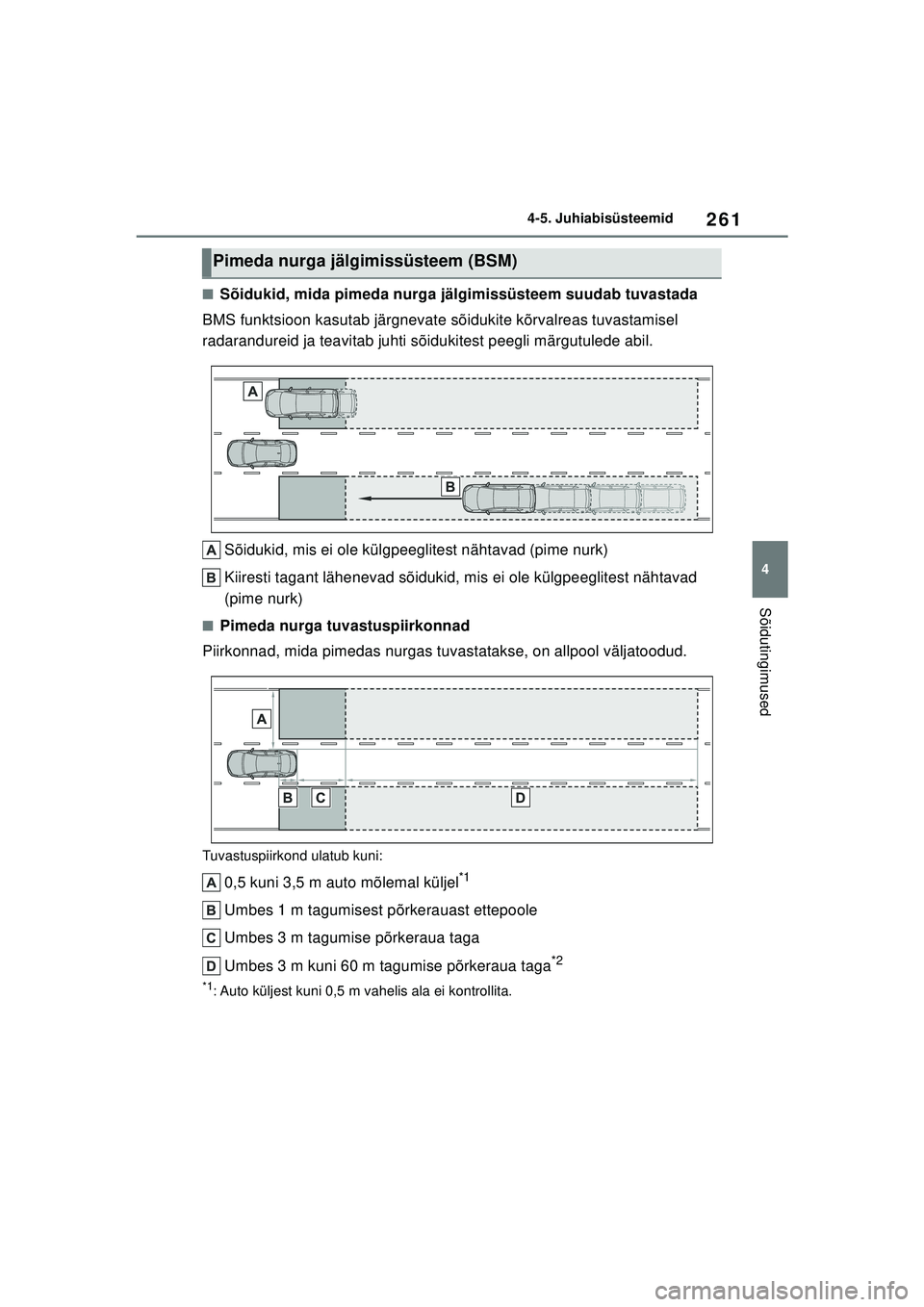

■Sõidukid, mida pimeda nurga jälgimissüsteem suudab tuvastada
BMS funktsioon kasutab järgnevate sõidukite kõrvalreas tuvastamisel
radarandureid ja teavitab juhti sõidukitest peegli märgutulede abil.
Sõidukid, mis ei ole külgpeeglitest nähtavad (pime nurk)
Kiiresti tagant lähenevad sõidukid, mis ei ole külgpeeglitest nähtavad
(pime nurk)
■Pimeda nurga tuvastuspiirkonnad
Piirkonnad, mida pimedas nurgas tuvastatakse, on allpool väljatoodud.
Tuvastuspiirkond ulatub kuni:
0,5 kuni 3,5 m auto mõlemal küljel*1
Umbes 1 m tagumisest põrkerauast ettepoole
Umbes 3 m tagumise põrkeraua taga
Umbes 3 m kuni 60 m tagumise põrkeraua taga
*2
*1: Auto küljest kuni 0,5 m vahelis ala ei kontrollita.
Pimeda nurga jälgimissüsteem (BSM)
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 261 Monday, December 20, 2021 7:23 PM
Page 263 of 678

2624-5. Juhiabisüsteemid

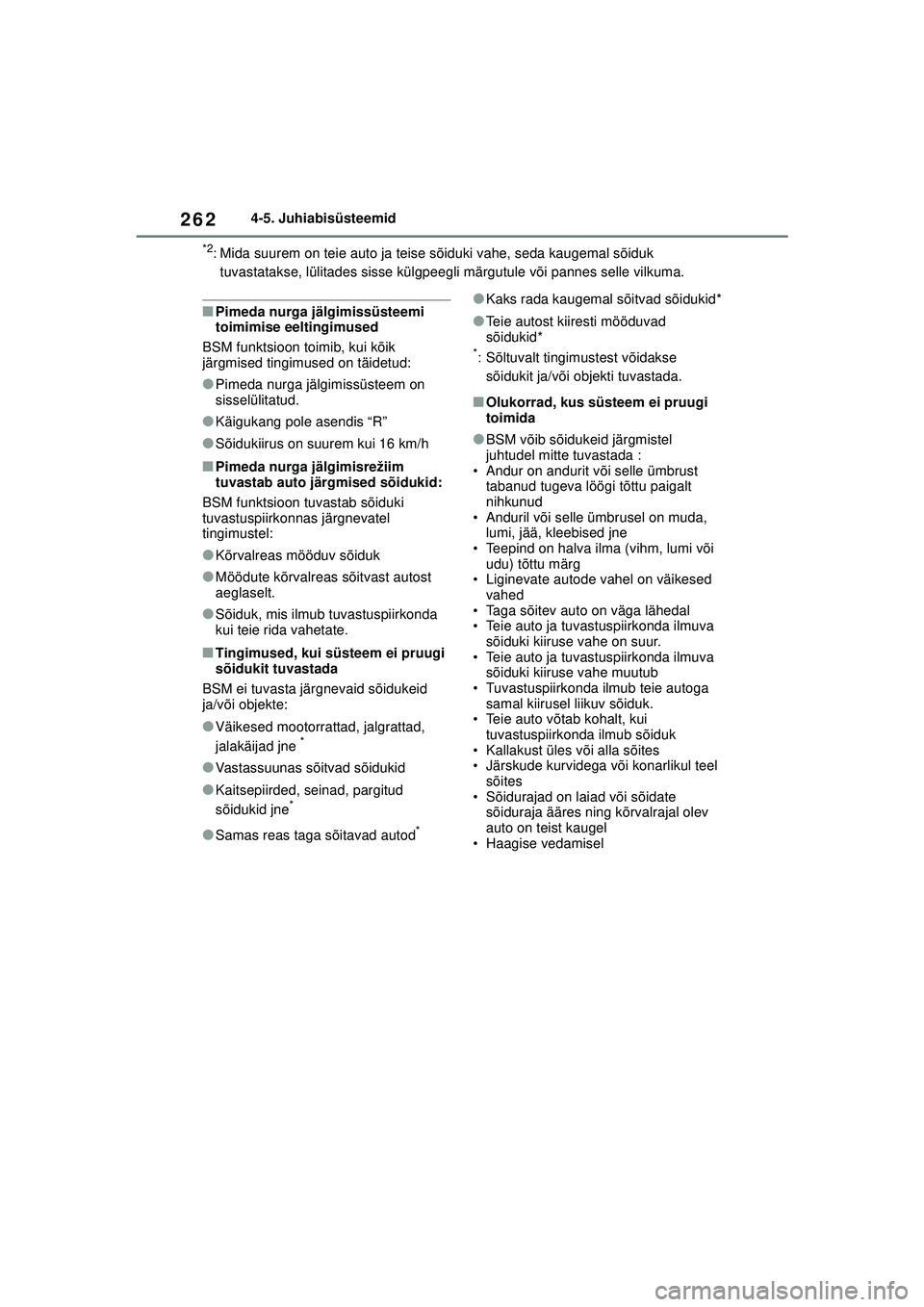

*2: Mida suurem on teie auto ja teise sõiduki vahe, seda kaugemal sõiduk tuvastatakse, lülitades sisse külgpeegli märgutule või pannes selle vilkuma.
■Pimeda nurga jälgimissüsteemi
toimimise eeltingimused
BSM funktsioon toimib, kui kõik
järgmised tingimused on täidetud:
●Pimeda nurga jälgimissüsteem on
sisselülitatud.
●Käigukang pole asendis “R”
●Sõidukiirus on suurem kui 16 km/h
■Pimeda nurga jälgimisrežiim
tuvastab auto järgmised sõidukid:
BSM funktsioon tuvastab sõiduki
tuvastuspiirkonnas järgnevatel
tingimustel:
●Kõrvalreas mööduv sõiduk
●Möödute kõrvalreas sõitvast autost
aeglaselt.
●Sõiduk, mis ilmub tuvastuspiirkonda
kui teie rida vahetate.
■Tingimused, kui süsteem ei pruugi
sõidukit tuvastada
BSM ei tuvasta järgnevaid sõidukeid
ja/või objekte:
●Väikesed mootorrattad, jalgrattad,
jalakäijad jne *
●Vastassuunas sõitvad sõidukid
●Kaitsepiirded, seinad, pargitud
sõidukid jne*
●Samas reas taga sõitavad autod*
●Kaks rada kaugemal sõitvad sõidukid*
●Teie autost kiiresti mööduvad
sõidukid *
*: Sõltuvalt tingimustest võidakse sõidukit ja/või objekti tuvastada.
■Olukorrad, kus süsteem ei pruugi
toimida
●BSM võib sõidukeid järgmistel
juhtudel mitte tuvastada :
• Andur on andurit või selle ümbrust tabanud tugeva löögi tõttu paigalt
nihkunud
• Anduril või selle ümbrusel on muda, lumi, jää, kleebised jne
• Teepind on halva ilma (vihm, lumi või udu) tõttu märg
• Liginevate autode vahel on väikesed
vahed
• Taga sõitev auto on väga lähedal
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kiiruse vahe on suur.
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kiiruse vahe muutub
• Tuvastuspiirkonda ilmub teie autoga samal kiirusel liikuv sõiduk.
• Teie auto võtab kohalt, kui
tuvastuspiirkonda ilmub sõiduk
• Kallakust üles või alla sõites
• Järskude kurvidega või konarlikul teel sõites
• Sõidurajad on laiad või sõidate sõiduraja ääres ning kõrvalrajal olev
auto on teist kaugel
• Haagise vedamisel
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 262 Monday, December 20, 2021 7:23 PM
Page 264 of 678

263
4
4-5. Juhiabisüsteemid
Sõidutingimused

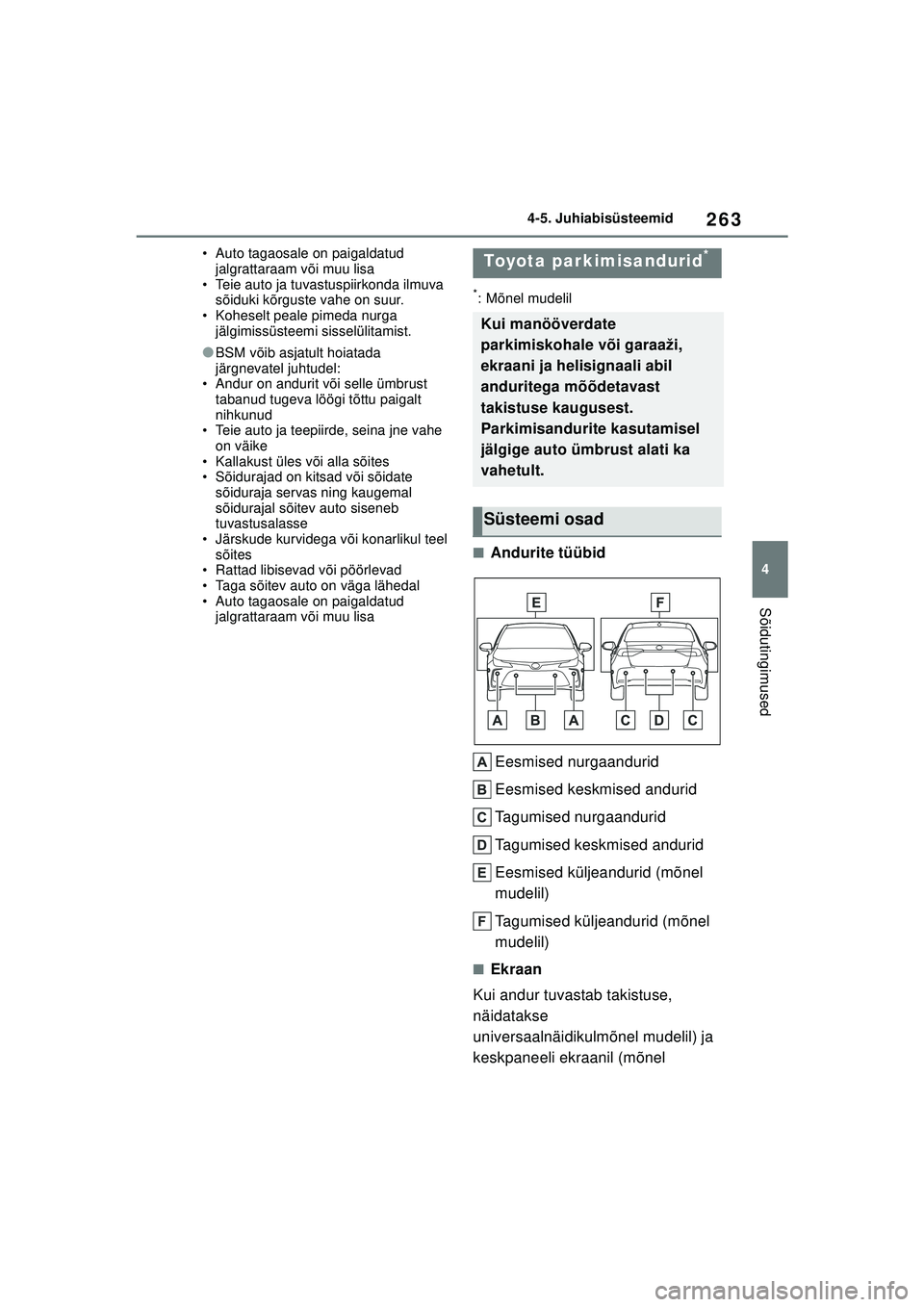

• Auto tagaosale on paigaldatud
jalgrattaraam või muu lisa
• Teie auto ja tuvastuspiirkonda ilmuva sõiduki kõrguste vahe on suur.
• Koheselt peale pimeda nurga jälgimissüsteemi sisselülitamist.
●BSM võib asjatult hoiatada
järgnevatel juhtudel:
• Andur on andurit või selle ümbrust
tabanud tugeva löögi tõttu paigalt
nihkunud
• Teie auto ja teepiirde, seina jne vahe
on väike
• Kallakust üles või alla sõites
• Sõidurajad on kitsad või sõidate sõiduraja servas ning kaugemal
sõidurajal sõitev auto siseneb
tuvastusalasse
• Järskude kurvidega või konarlikul teel sõites
• Rattad libisevad või pöörlevad
• Taga sõitev auto on väga lähedal
• Auto tagaosale on paigaldatud jalgrattaraam või muu lisa
*: Mõnel mudelil
■Andurite tüübid
Eesmised nurgaandurid
Eesmised keskmised andurid
Tagumised nurgaandurid
Tagumised keskmised andurid
Eesmised küljeandurid (mõnel
mudelil)
Tagumised küljeandurid (mõnel
mudelil)
■Ekraan
Kui andur tuvastab takistuse,
näidatakse
universaalnäidikulmõnel mudelil) ja
keskpaneeli ekraanil (mõnel
Toyota parkimisandurid*
Kui manööverdate
parkimiskohale või garaaži,
ekraani ja helisignaali abil
anduritega mõõdetavast
takistuse kaugusest.
Parkimisandurite kasutamisel
jälgige auto ümbrust alati ka
vahetult.
Süsteemi osad
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 263 Monday, December 20, 2021 7:23 PM
