5996-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin

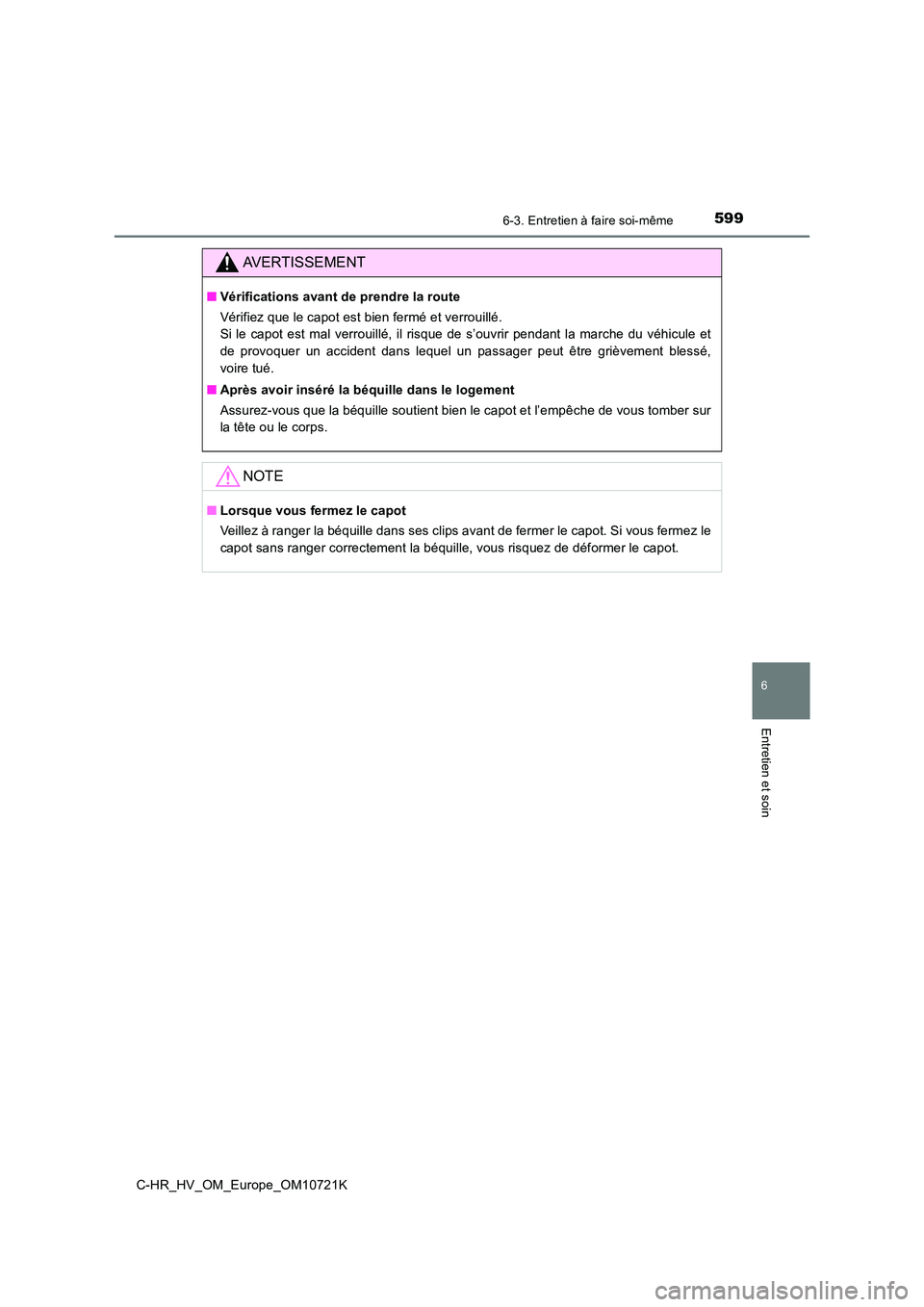

AVERTISSEMENT
■Vérifications avant de prendre la route
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s’ouvrir pendant l a marche du véhicule et
de provoquer un accident dans lequel un passager peut être griè vement blessé,
voire tué.
■ Après avoir inséré la béquille dans le logement
Assurez-vous que la béquille soutient bien le capot et l’empêch e de vous tomber sur
la tête ou le corps.
NOTE
■ Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous fermez le
capot sans ranger correctement la béquille, vous risquez de déf ormer le capot.

6006-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K

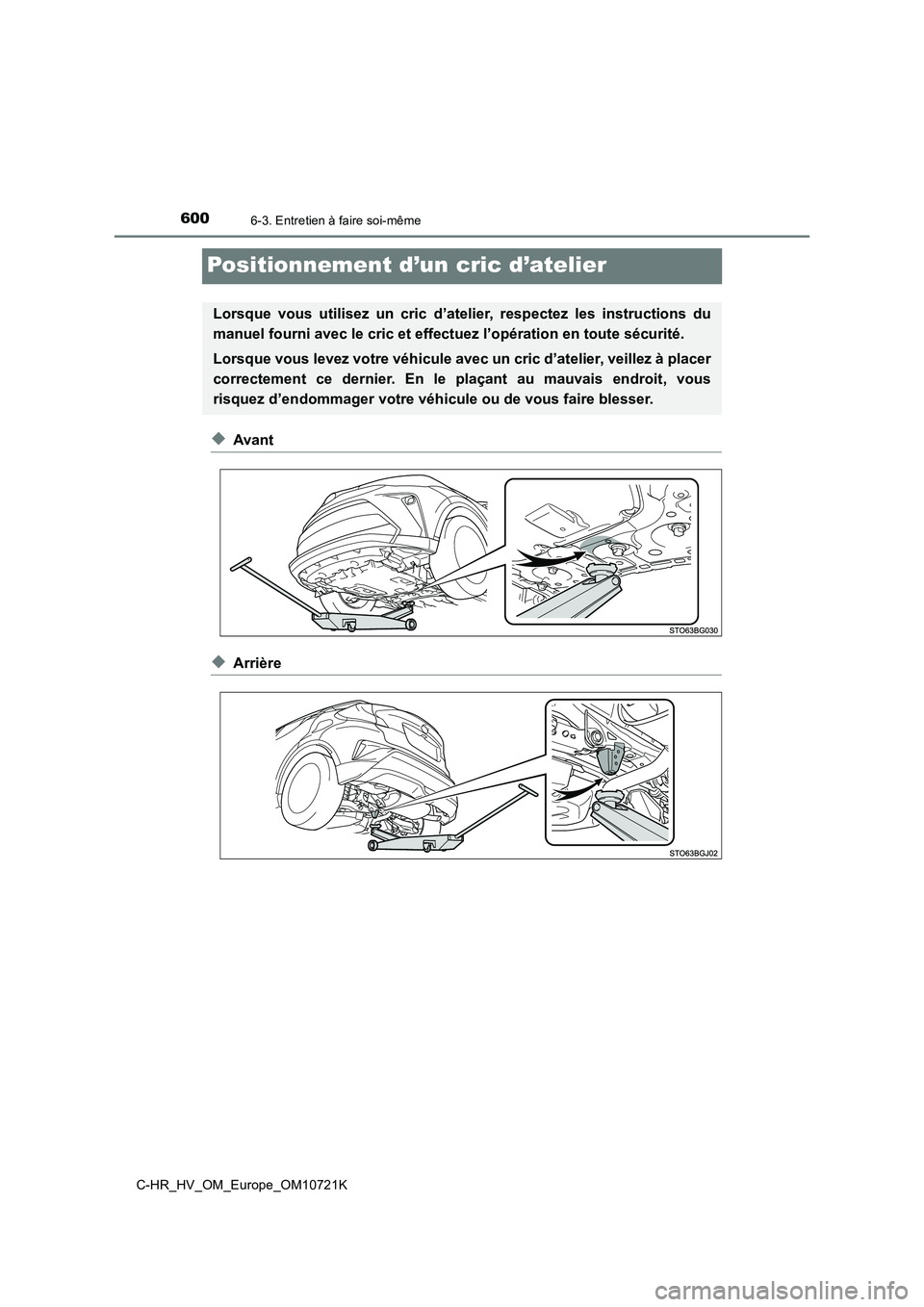

Positionnement d’un cric d’atelier
◆Avant
◆Arrière
Lorsque vous utilisez un cric d’atelier, respectez les instructions du
manuel fourni avec le cric et effectuez l’opération en toute sé curité.
Lorsque vous levez votre véhicule avec un cric d’atelier, veill ez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d’endommager votre véhicule ou de vous faire blesser.

6016-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin

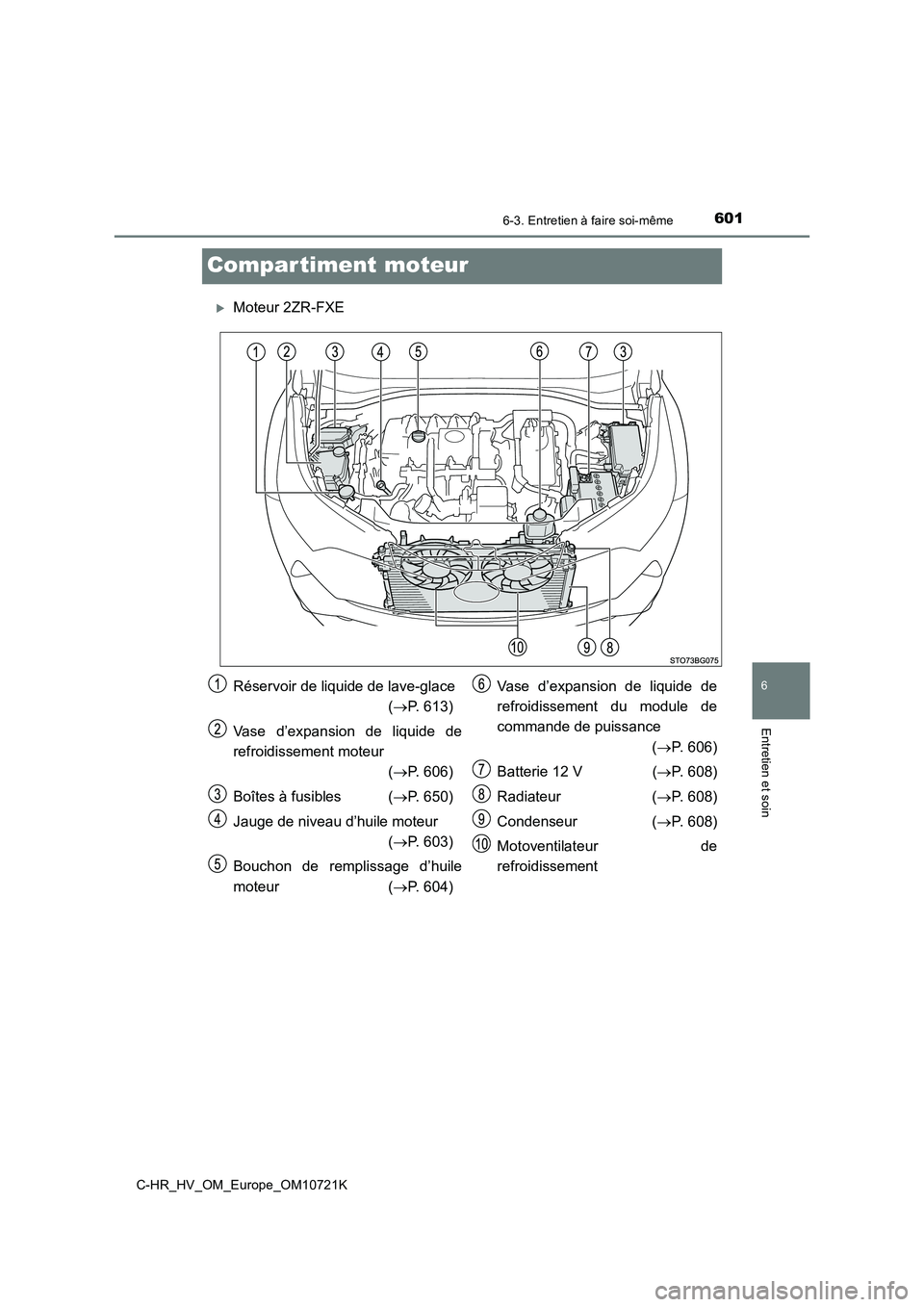

Compar timent moteur
Moteur 2ZR-FXE
Réservoir de liquide de lave-glace
( P. 613)
Vase d’expansion de liquide de
refroidissement moteur
( P. 606)
Boîtes à fusibles ( P. 650)
Jauge de niveau d’huile moteur
( P. 603)
Bouchon de remplissage d’huile
moteur ( P. 604)
Vase d’expansion de liquide de
refroidissement du module de
commande de puissance
( P. 606)
Batterie 12 V ( P. 608)
Radiateur ( P. 608)
Condenseur ( P. 608)
Motoventilateur de
refroidissement

6026-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K

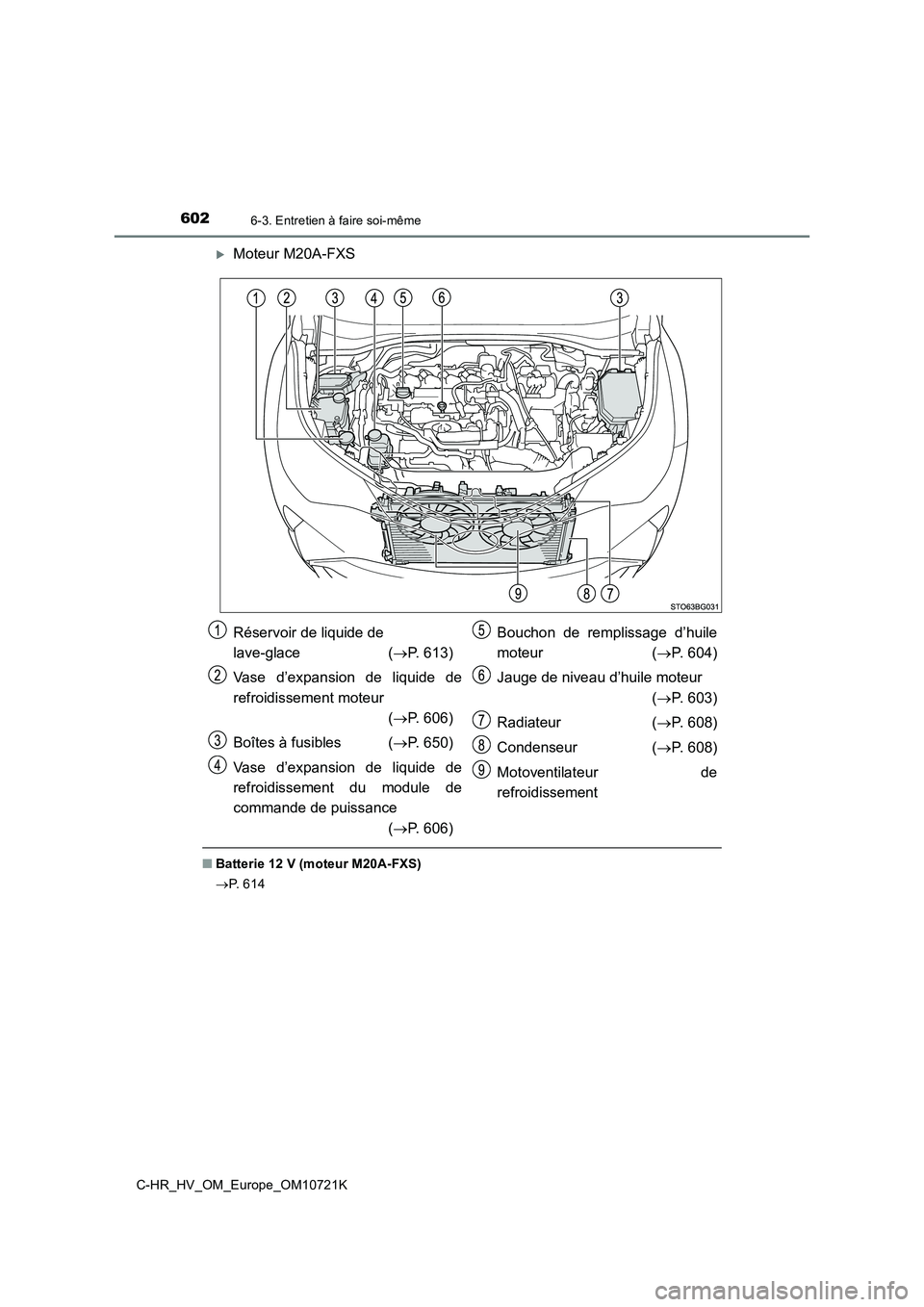

Moteur M20A-FXS
■Batterie 12 V (moteur M20A-FXS)
 P. 6 1 4
Réservoir de liquide de
lave-glace ( P. 613)
Vase d’expansion de liquide de
refroidissement moteur
( P. 606)
Boîtes à fusibles ( P. 650)
Vase d’expansion de liquide de
refroidissement du module de
commande de puissance
( P. 606)
Bouchon de remplissage d’huile
moteur ( P. 604)
Jauge de niveau d’huile moteur
( P. 603)
Radiateur ( P. 608)
Condenseur ( P. 608)
Motoventilateur de
refroidissement

6036-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin

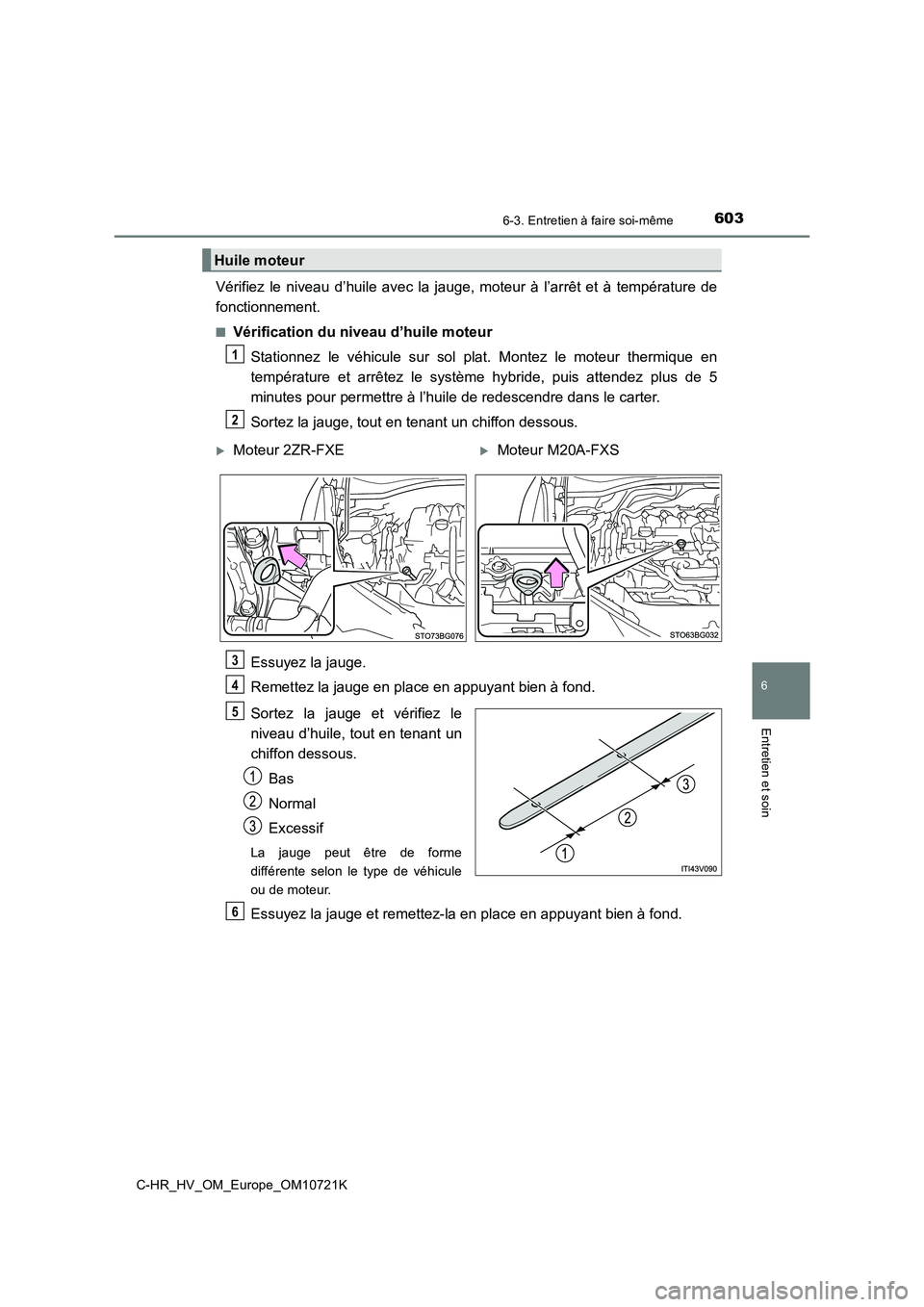

Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à température de
fonctionnement.
■Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Montez le moteur thermique en
température et arrêtez le système hybride, puis attendez plus d e 5
minutes pour permettre à l’huile de redescendre dans le carter.
Sortez la jauge, tout en tenant un chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le
niveau d’huile, tout en tenant un
chiffon dessous.
Bas
Normal
Excessif
La jauge peut être de forme
différente selon le type de véhicule
ou de moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à fon d.
Huile moteur
1
2
Moteur 2ZR-FXEMoteur M20A-FXS
3
4
5
6

6046-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K

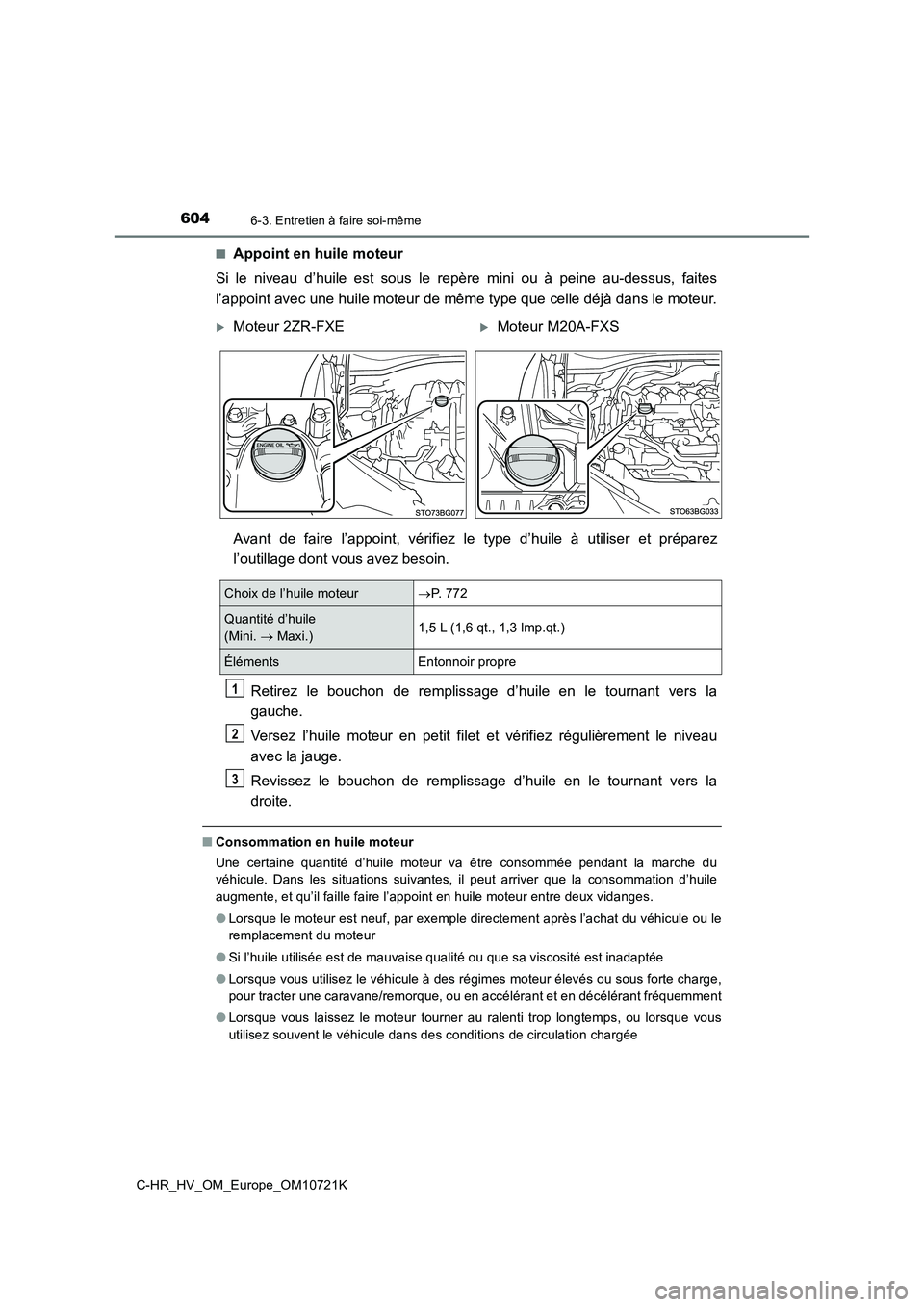

■Appoint en huile moteur
Si le niveau d’huile est sous le repère mini ou à peine au-dess us, faites
l’appoint avec une huile moteur de même type que celle déjà dan s le moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser e t préparez
l’outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile en le tournant vers l a
gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le niveau
avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant vers la
droite.
■ Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche du
véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile
augmente, et qu’il faille faire l’appoint en huile moteur entre deux vidanges.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le
remplacement du moteur
● Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
● Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte charge,
pour tracter une caravane/remorque, ou en accélérant et en décé lérant fréquemment
● Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou lorsque vous
utilisez souvent le véhicule dans des conditions de circulation chargée
Moteur 2ZR-FXEMoteur M20A-FXS
Choix de l’huile moteurP. 7 7 2
Quantité d’huile
(Mini.  Maxi.)1,5 L (1,6 qt., 1,3 lmp.qt.)
ÉlémentsEntonnoir propre
1
2
3

6056-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin

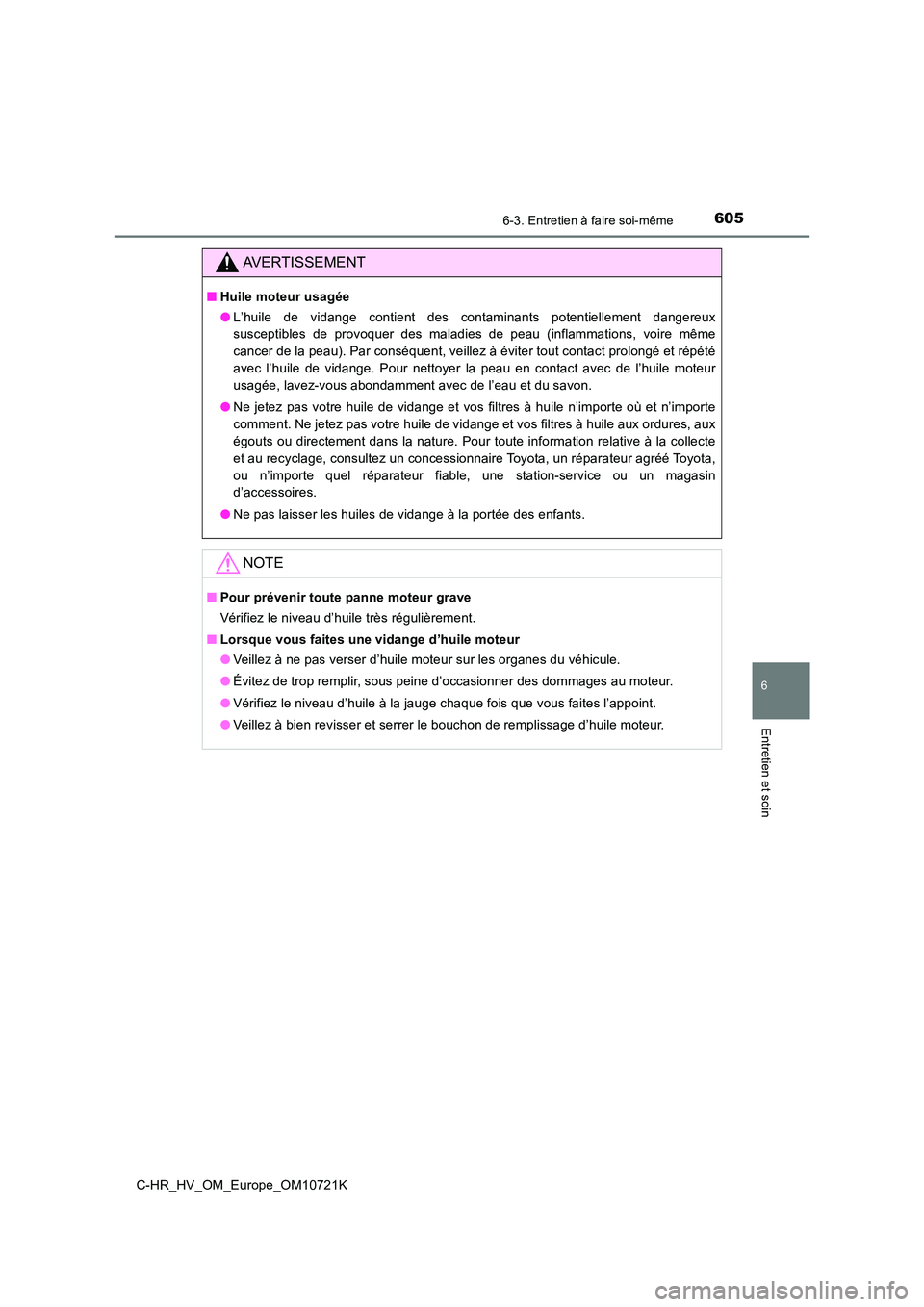

AVERTISSEMENT
■Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement dangereux
susceptibles de provoquer des maladies de peau (inflammations, voire même
cancer de la peau). Par conséquent, veillez à éviter tout conta ct prolongé et répété
avec l’huile de vidange. Pour nettoyer la peau en contact avec de l’huile moteur
usagée, lavez-vous abondamment avec de l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et n’importe
comment. Ne jetez pas votre huile de vidange et vos filtres à h uile aux ordures, aux
égouts ou directement dans la nature. Pour toute information re lative à la collecte
et au recyclage, consultez un concessionnaire Toyota, un répara teur agréé Toyota,
ou n’importe quel réparateur fiable, une station-service ou un magasin
d’accessoires.
● Ne pas laisser les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.

6066-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K

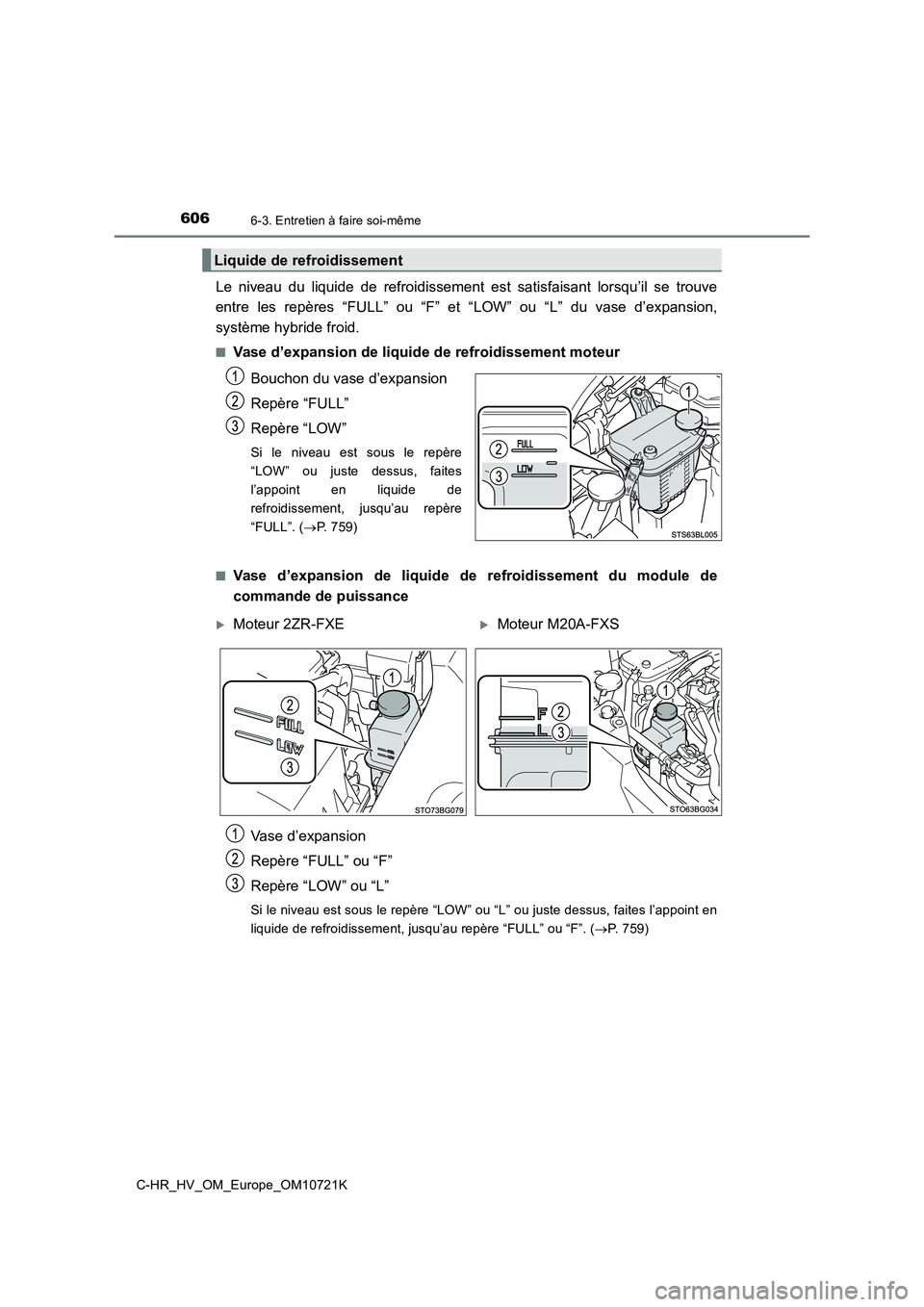

Le niveau du liquide de refroidissement est satisfaisant lorsqu’il se trouve
entre les repères “FULL” ou “F” et “LOW” ou “L” du vase d’expan sion,
système hybride froid.
■Vase d’expansion de liquide de refroidissement moteur
Bouchon du vase d’expansion
Repère “FULL”
Repère “LOW”
Si le niveau est sous le repère
“LOW” ou juste dessus, faites
l’appoint en liquide de
refroidissement, jusqu’au repère
“FULL”. ( P. 759)
■Vase d’expansion de liquide de refroidissement du module de
commande de puissance
Vase d’expansion
Repère “FULL” ou “F”
Repère “LOW” ou “L”
Si le niveau est sous le repère “LOW” ou “L” ou juste dessus, f aites l’appoint en
liquide de refroidissement, jusqu’au repère “FULL” ou “F”. ( P. 7 5 9 )
Liquide de refroidissement
Moteur 2ZR-FXEMoteur M20A-FXS
