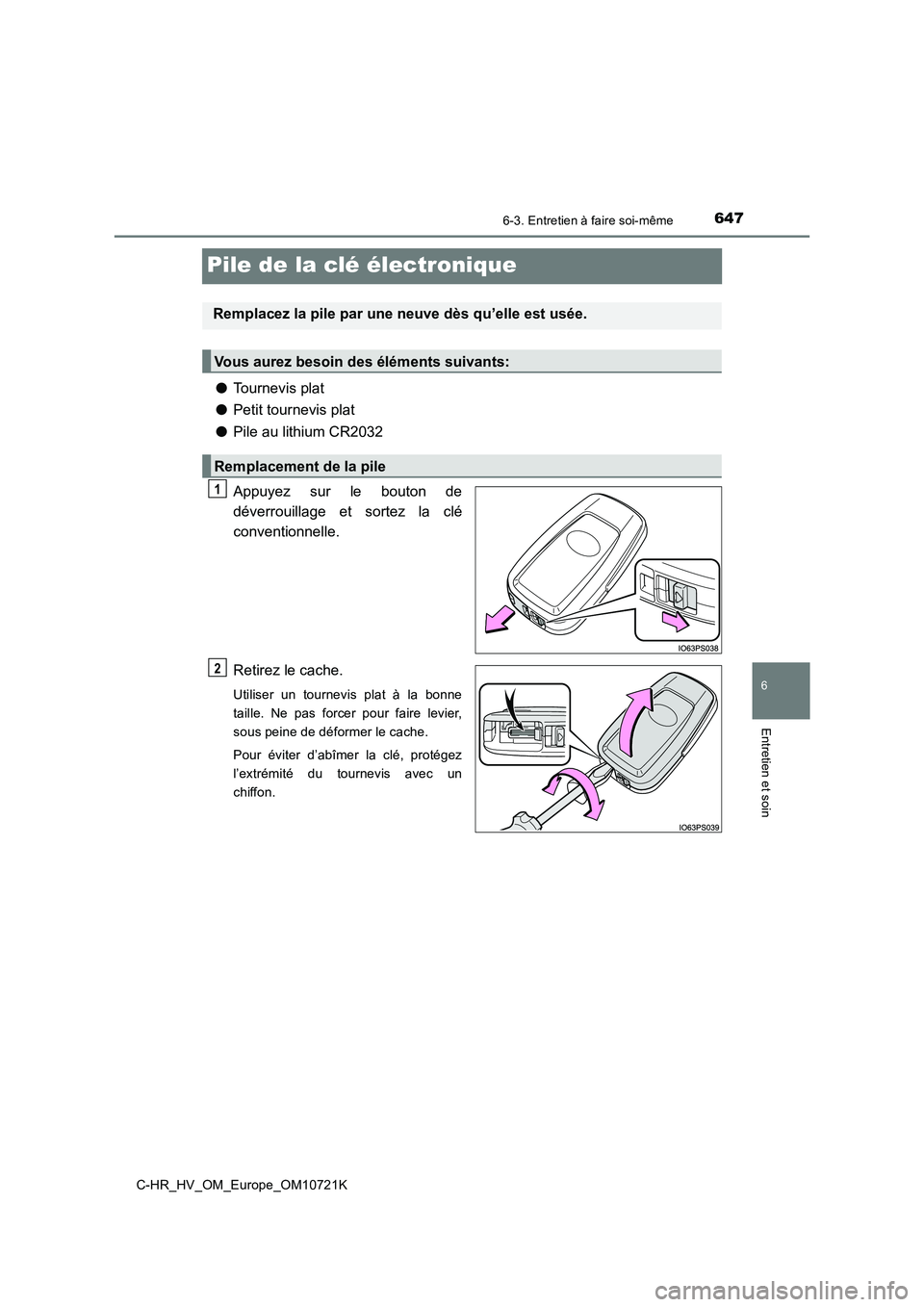

2022 TOYOTA C-HR Notices Demploi (in French)

6476-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin
Pile de la clé électronique
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Appuyez sur le bouton de
déverrouillage et sortez la clé
conventionnelle.
Retirez le cache.
Utiliser un tournevis plat à la bonne
taille. Ne pas forcer pour faire levier,
sous peine de déformer le cache.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis avec un
chiffon.
Remplacez la pile par une neuve dès qu’elle est usée.
Vous aurez besoin des éléments suivants:
Remplacement de la pile
1
2

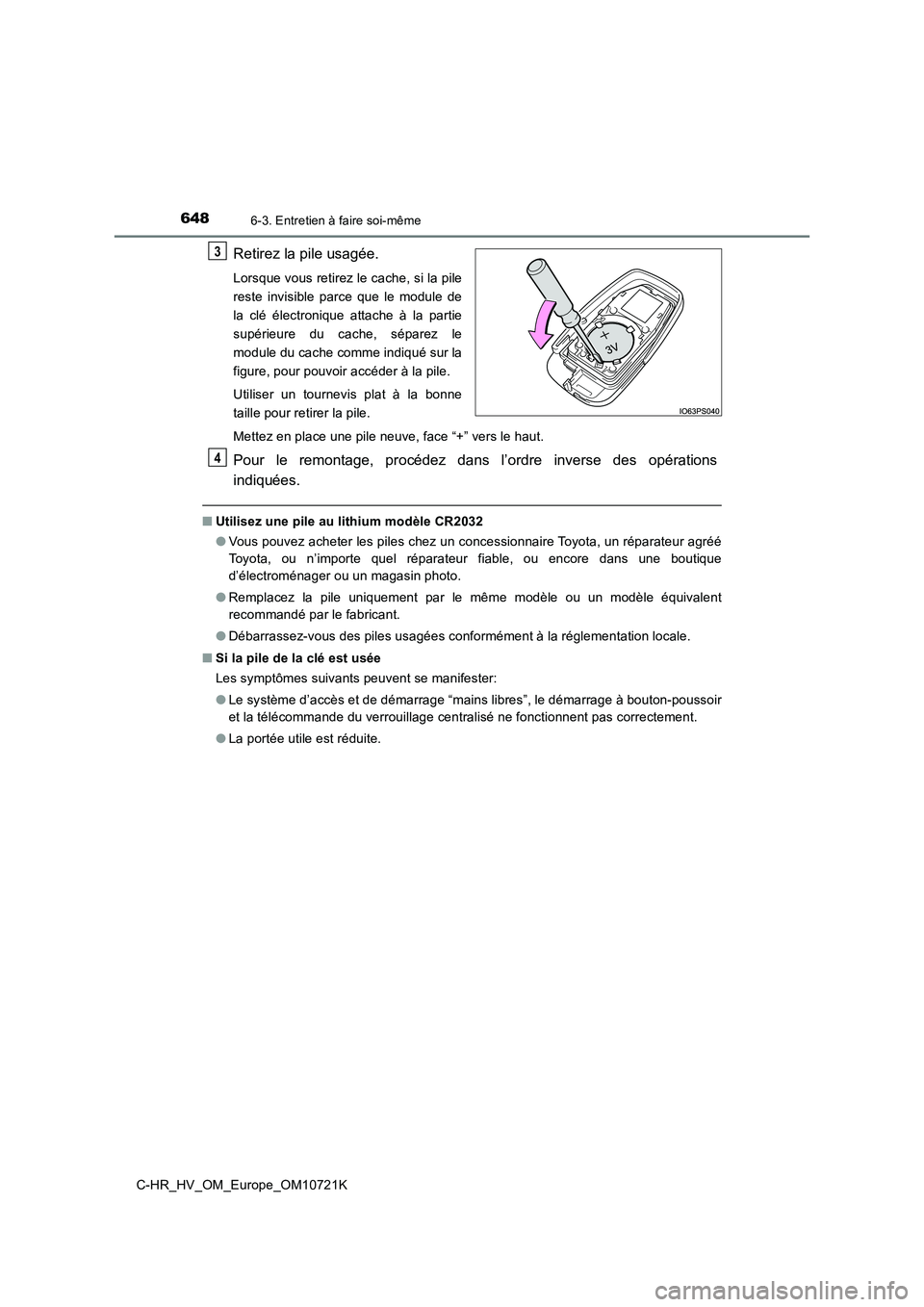

6486-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
Retirez la pile usagée.
Lorsque vous retirez le cache, si la pile
reste invisible parce que le module de
la clé électronique attache à la partie
supérieure du cache, séparez le
module du cache comme indiqué sur la
figure, pour pouvoir accéder à la pile.
Utiliser un tournevis plat à la bonne
taille pour retirer la pile.
Mettez en place une pile neuve, face “+” vers le haut.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■ Utilisez une pile au lithium modèle CR2032
● Vous pouvez acheter les piles chez un concessionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable, ou encore dans une boutique
d’électroménager ou un magasin photo.
● Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d’accès et de démarrage “mains libres”, le démarrage à bouton-poussoir
et la télécommande du verrouillage centralisé ne fonctionnent p as correctement.
● La portée utile est réduite.
3
4

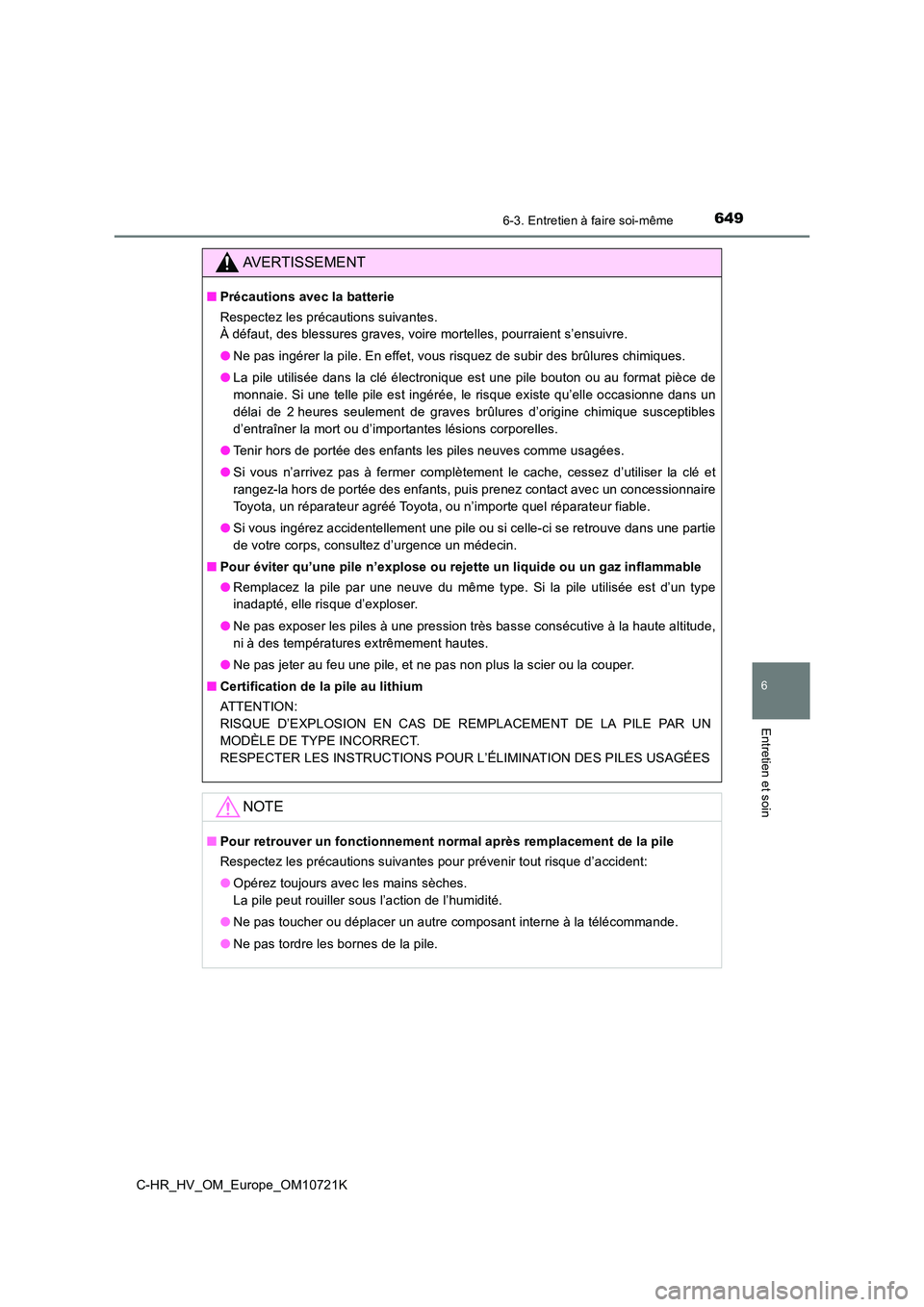

6496-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin
AVERTISSEMENT
■Précautions avec la batterie
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s’e nsuivre.
● Ne pas ingérer la pile. En effet, vous risquez de subir des brûlures chimiques.
● La pile utilisée dans la clé électronique est une pile bouton ou au format pièce de
monnaie. Si une telle pile est ingérée, le risque existe qu’ell e occasionne dans un
délai de 2 heures seulement de graves brûlures d’origine chimiqu e susceptibles
d’entraîner la mort ou d’importantes lésions corporelles.
● Tenir hors de portée des enfants les piles neuves comme usagées.
● Si vous n’arrivez pas à fermer complètement le cache, cessez d’utiliser la clé et
rangez-la hors de portée des enfants, puis prenez contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateu r fiable.
● Si vous ingérez accidentellement une pile ou si celle-ci se retrouve dans une partie
de votre corps, consultez d’urgence un médecin.
■ Pour éviter qu’une pile n’explose ou rejette un liquide ou un gaz inflammable
● Remplacez la pile par une neuve du même type. Si la pile utilisée est d’un type
inadapté, elle risque d’exploser.
● Ne pas exposer les piles à une pression très basse consécutive à la haute altitude,
ni à des températures extrêmement hautes.
● Ne pas jeter au feu une pile, et ne pas non plus la scier ou la couper.
■ Certification de la pile au lithium
ATTENTION:
RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE PAR UN
MODÈLE DE TYPE INCORRECT.
RESPECTER LES INSTRUCTIONS POUR L’ÉLIMINATION DES PILES USAGÉES
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d ’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la télécommande.
● Ne pas tordre les bornes de la pile.

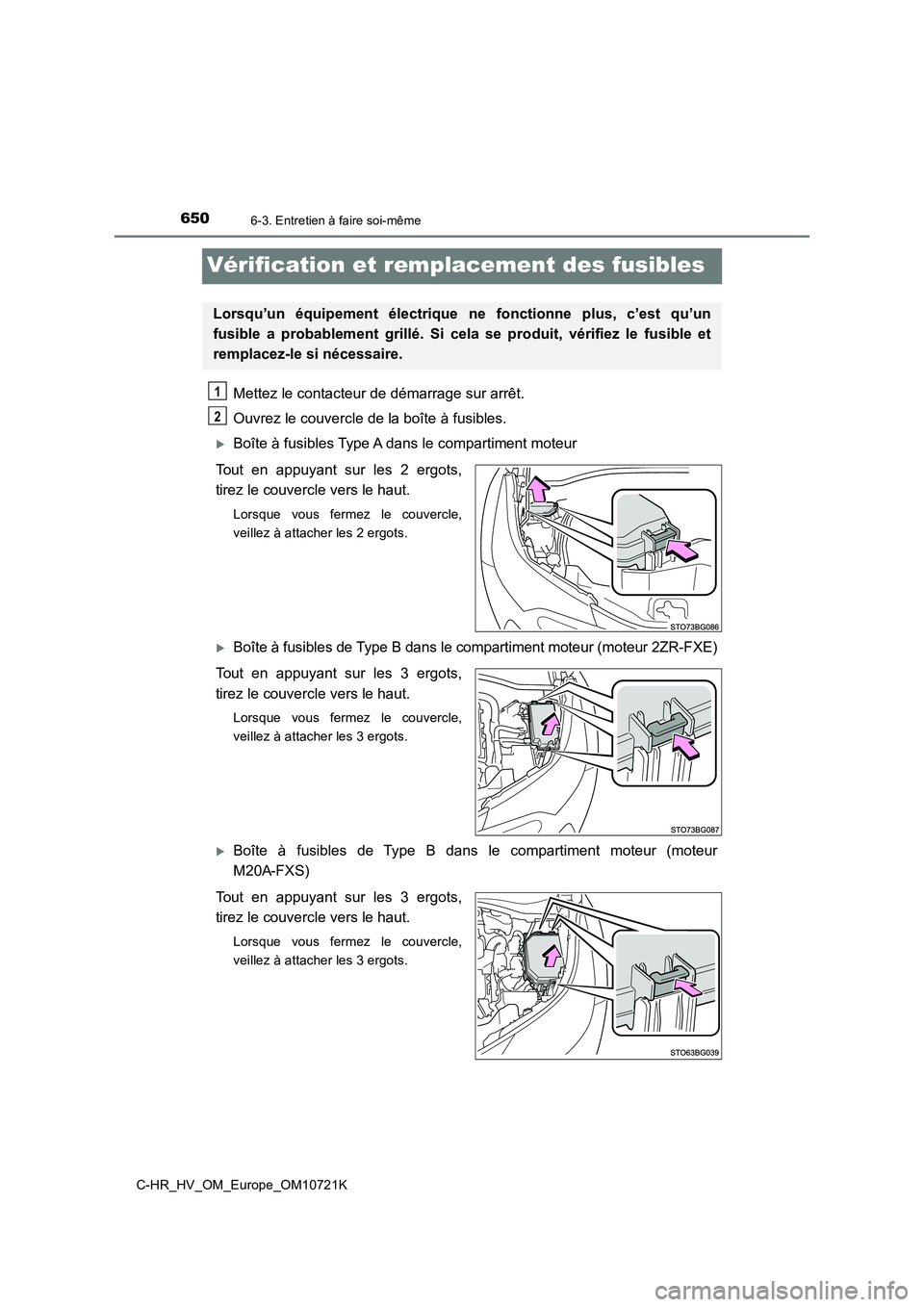

6506-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles Type A dans le compartiment moteur
Tout en appuyant sur les 2 ergots,
tirez le couvercle vers le haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 2 ergots.
Boîte à fusibles de Type B dans le compartiment moteur (moteur 2ZR-FXE)
Tout en appuyant sur les 3 ergots,
tirez le couvercle vers le haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 3 ergots.
Boîte à fusibles de Type B dans le compartiment moteur (moteur
M20A-FXS)
Tout en appuyant sur les 3 ergots,
tirez le couvercle vers le haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 3 ergots.
Lorsqu’un équipement électrique n e fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.
1
2

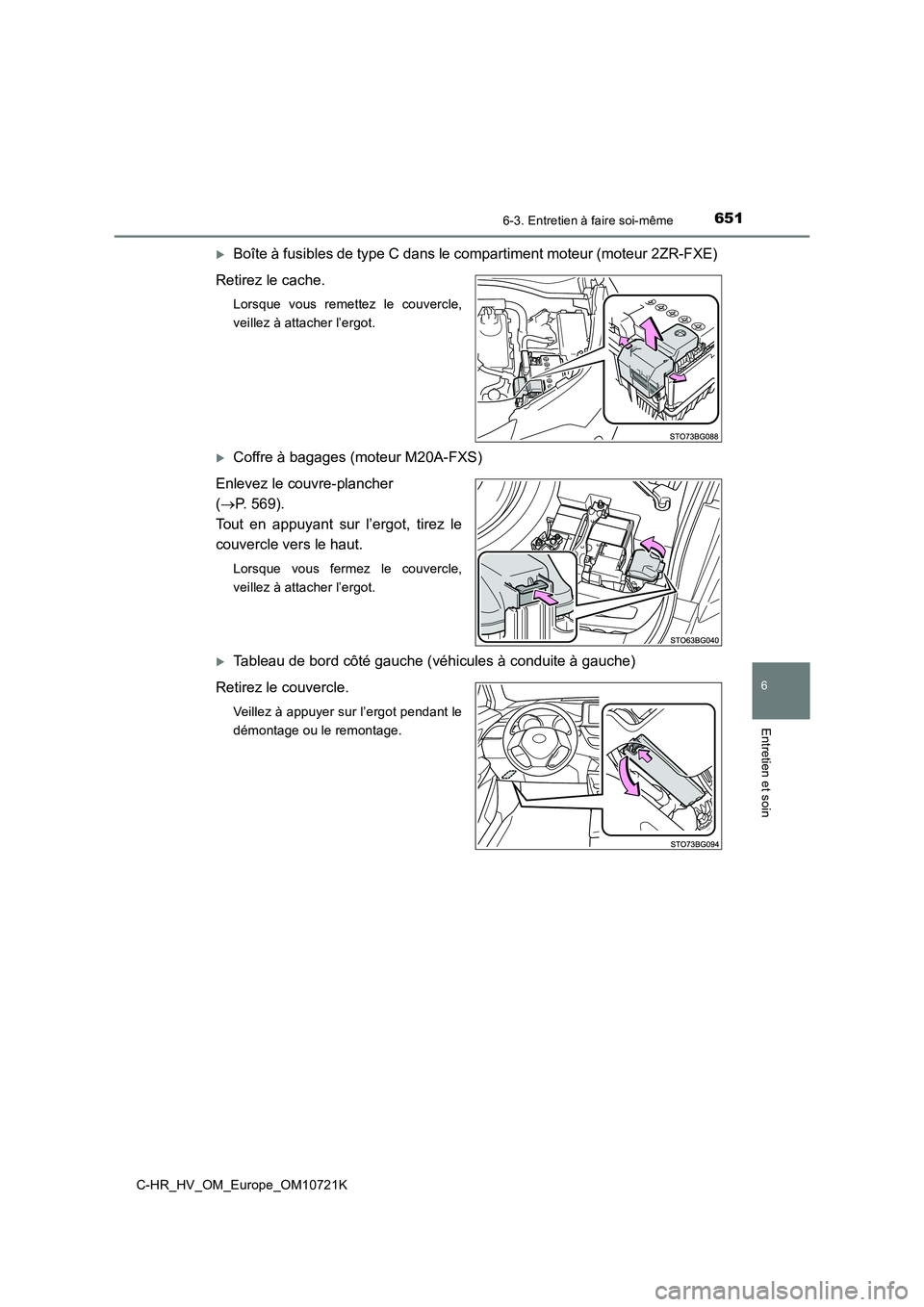

6516-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin
Boîte à fusibles de type C dans le compartiment moteur (moteur 2ZR-FXE)
Retirez le cache.
Lorsque vous remettez le couvercle,
veillez à attacher l’ergot.
Coffre à bagages (moteur M20A-FXS)
Enlevez le couvre-plancher
( P. 569).
Tout en appuyant sur l’ergot, tirez le
couvercle vers le haut.
Lorsque vous fermez le couvercle,
veillez à attacher l’ergot.
Tableau de bord côté gauche (véhicules à conduite à gauche)
Retirez le couvercle.
Veillez à appuyer sur l’ergot pendant le
démontage ou le remontage.

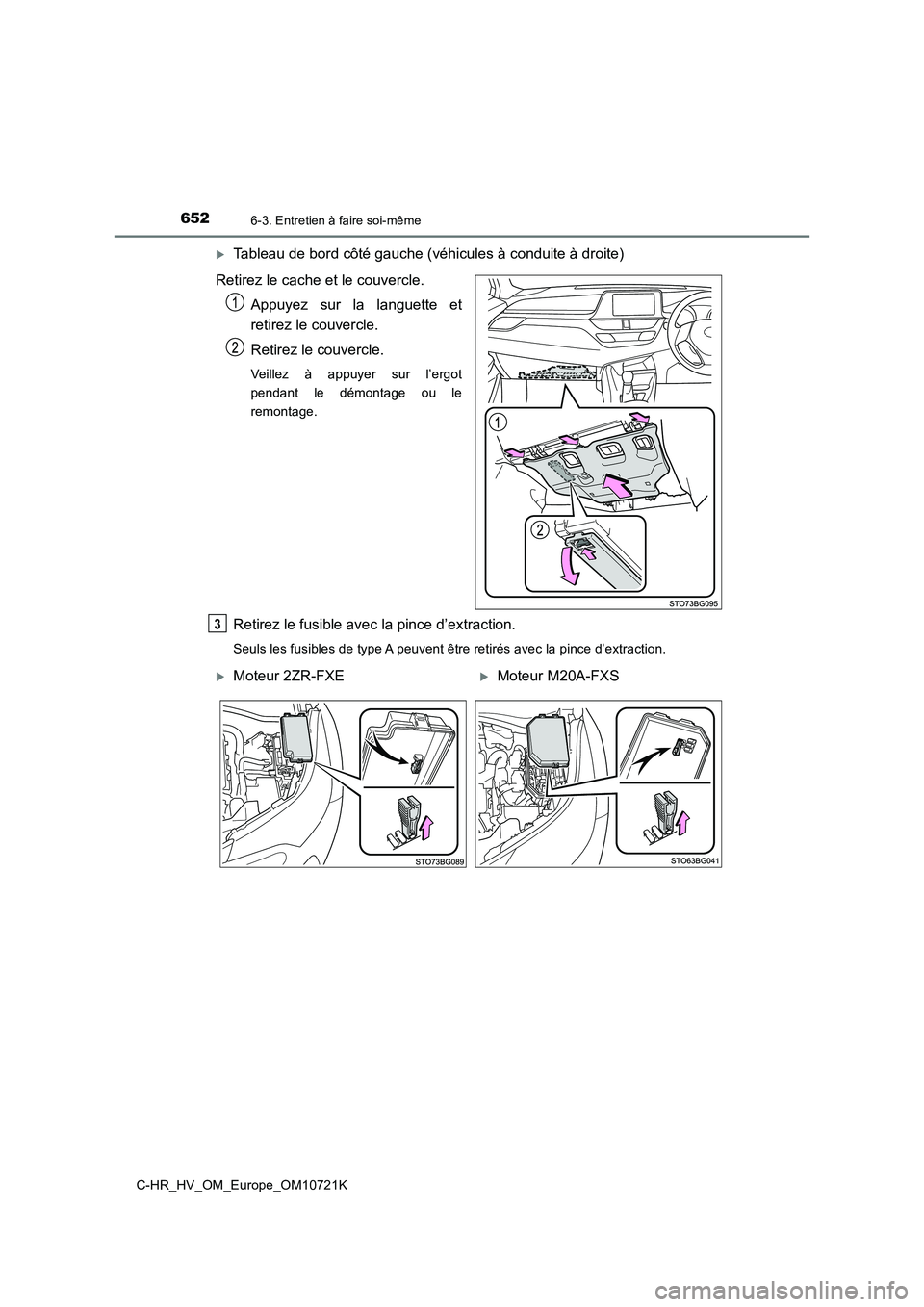

6526-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
Tableau de bord côté gauche (véhicules à conduite à droite)
Retirez le cache et le couvercle.
Appuyez sur la languette et
retirez le couvercle.
Retirez le couvercle.
Veillez à appuyer sur l’ergot
pendant le démontage ou le
remontage.
Retirez le fusible avec la pince d’extraction.
Seuls les fusibles de type A peuvent être retirés avec la pince d’extraction.
3
Moteur 2ZR-FXEMoteur M20A-FXS

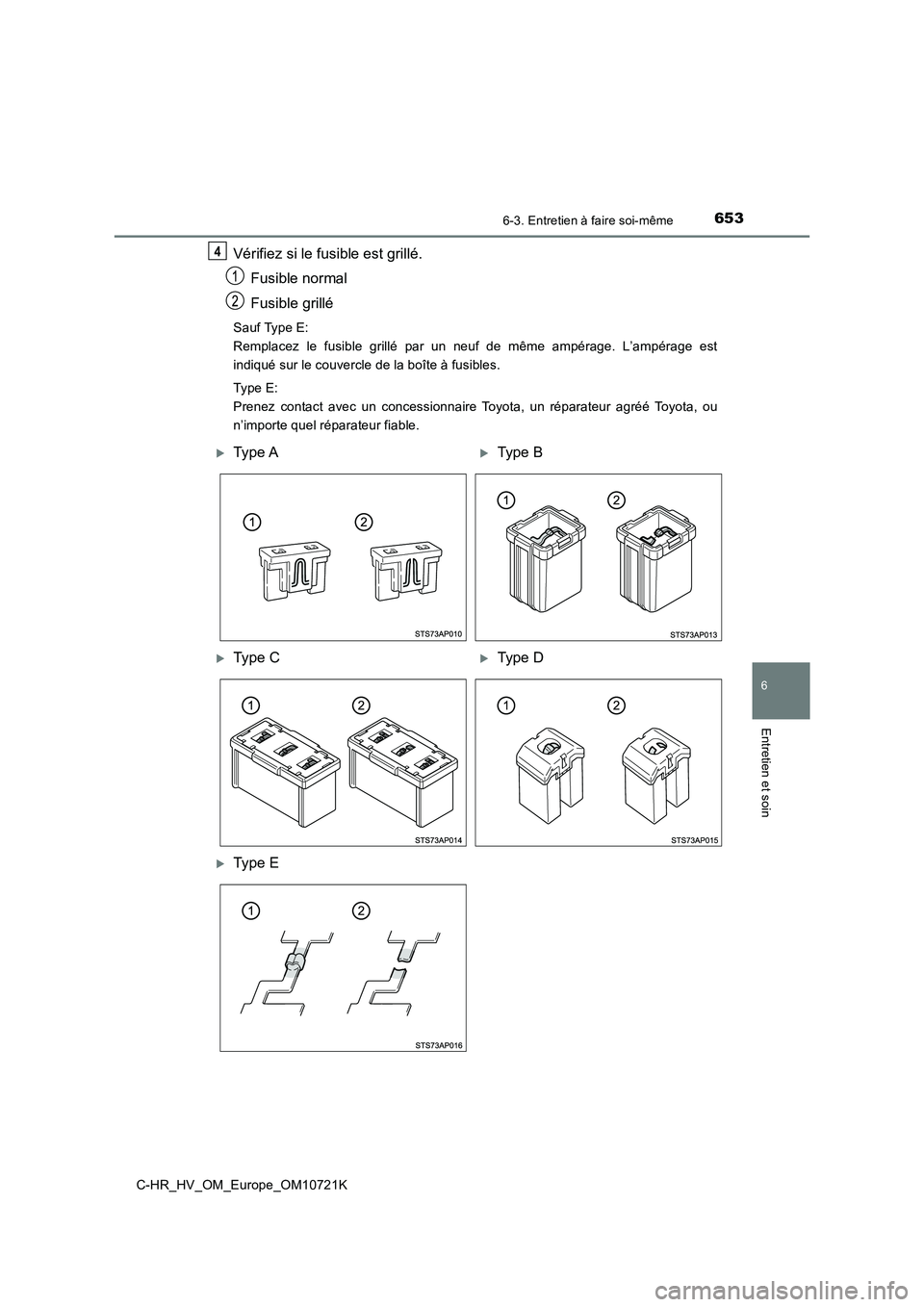

6536-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Sauf Type E:
Remplacez le fusible grillé par un neuf de même ampérage. L’amp érage est
indiqué sur le couvercle de la boîte à fusibles.
Typ e E:
Prenez contact avec un concessionnaire Toyota, un réparateur ag réé Toyota, ou
n’importe quel réparateur fiable.
4
Type AType B
Type CType D
Type E

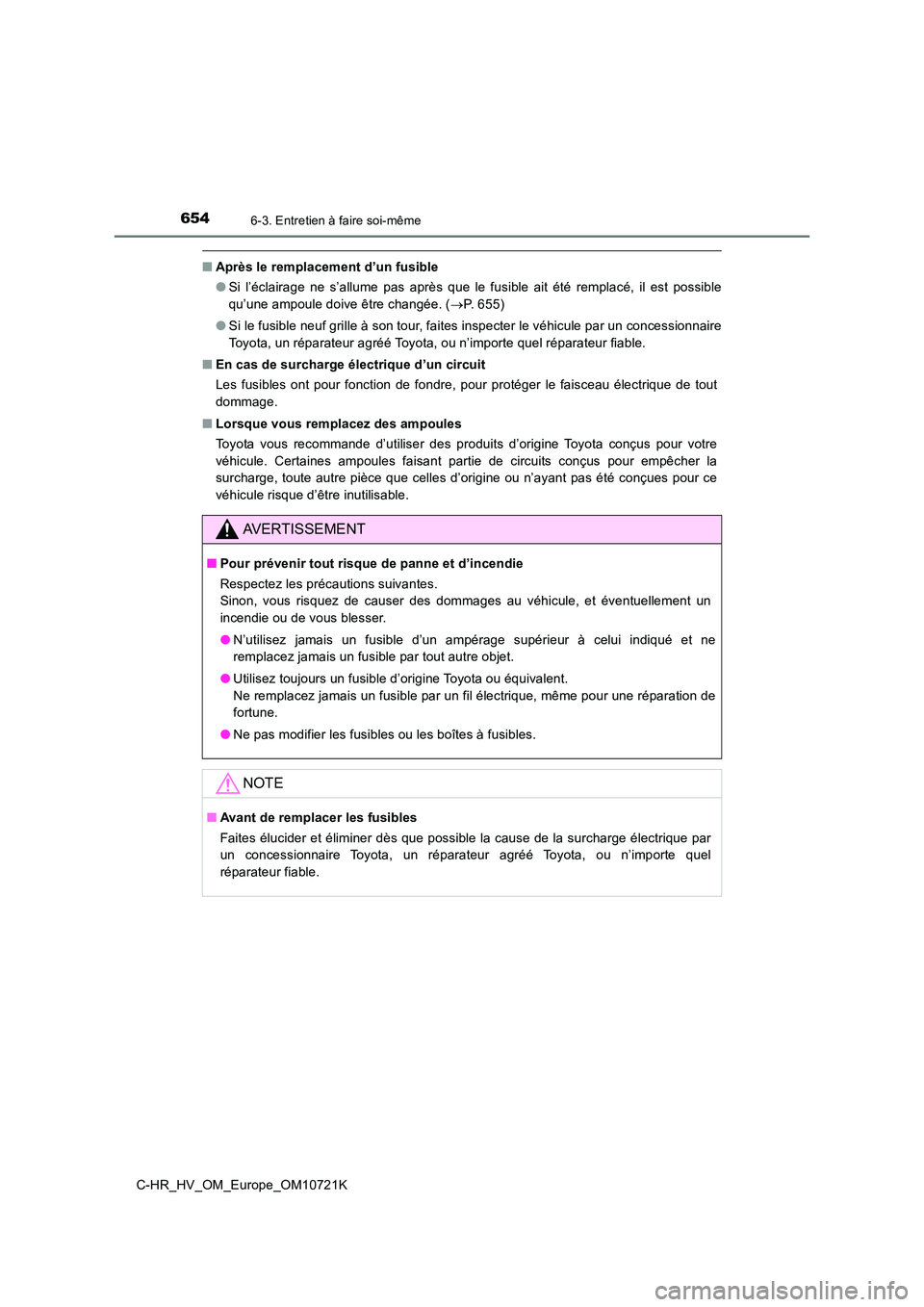

6546-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 6 5 5 )
● Si le fusible neuf grille à son tour, faites inspecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateu r fiable.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le fais ceau électrique de tout
dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour votre
véhicule. Certaines ampoules faisant partie de circuits conçus pour empêcher la
surcharge, toute autre pièce que celles d’origine ou n’ayant pa s été conçues pour ce
véhicule risque d’être inutilisable.
AVERTISSEMENT
■ Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éven tuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la sur charge électrique par
un concessionnaire Toyota, un réparateur agréé Toyota, ou n’imp orte quel
réparateur fiable.
