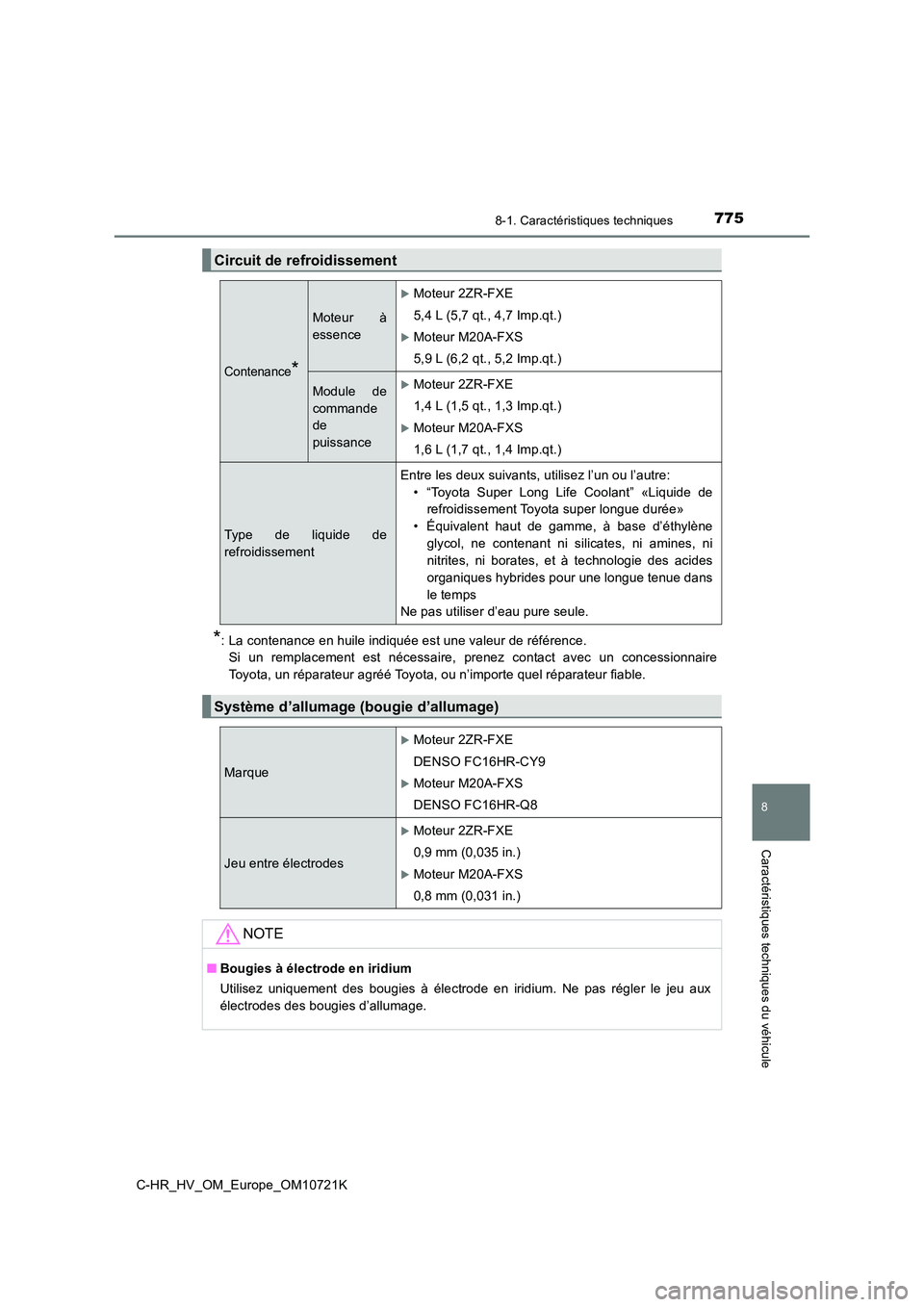

7758-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
8
Caractéristiques techniques du véhicule
*: La contenance en huile indiquée est une valeur de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateu r fiable.
Circuit de refroidissement
Contenance*
Moteur à
essence
Moteur 2ZR-FXE
5,4 L (5,7 qt., 4,7 Imp.qt.)
Moteur M20A-FXS
5,9 L (6,2 qt., 5,2 Imp.qt.)
Module de
commande
de
puissance
Moteur 2ZR-FXE
1,4 L (1,5 qt., 1,3 Imp.qt.)
Moteur M20A-FXS
1,6 L (1,7 qt., 1,4 Imp.qt.)
Type de liquide de
refroidissement
Entre les deux suivants, utilisez l’un ou l’autre:
• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Équivalent haut de gamme, à base d’éthylène
glycol, ne contenant ni silicates, ni amines, ni
nitrites, ni borates, et à technologie des acides
organiques hybrides pour une longue tenue dans
le temps
Ne pas utiliser d’eau pure seule.
Système d’allumage (bougie d’allumage)
Marque
Moteur 2ZR-FXE
DENSO FC16HR-CY9
Moteur M20A-FXS
DENSO FC16HR-Q8
Jeu entre électrodes
Moteur 2ZR-FXE
0,9 mm (0,035 in.)
Moteur M20A-FXS
0,8 mm (0,031 in.)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu aux
électrodes des bougies d’allumage.

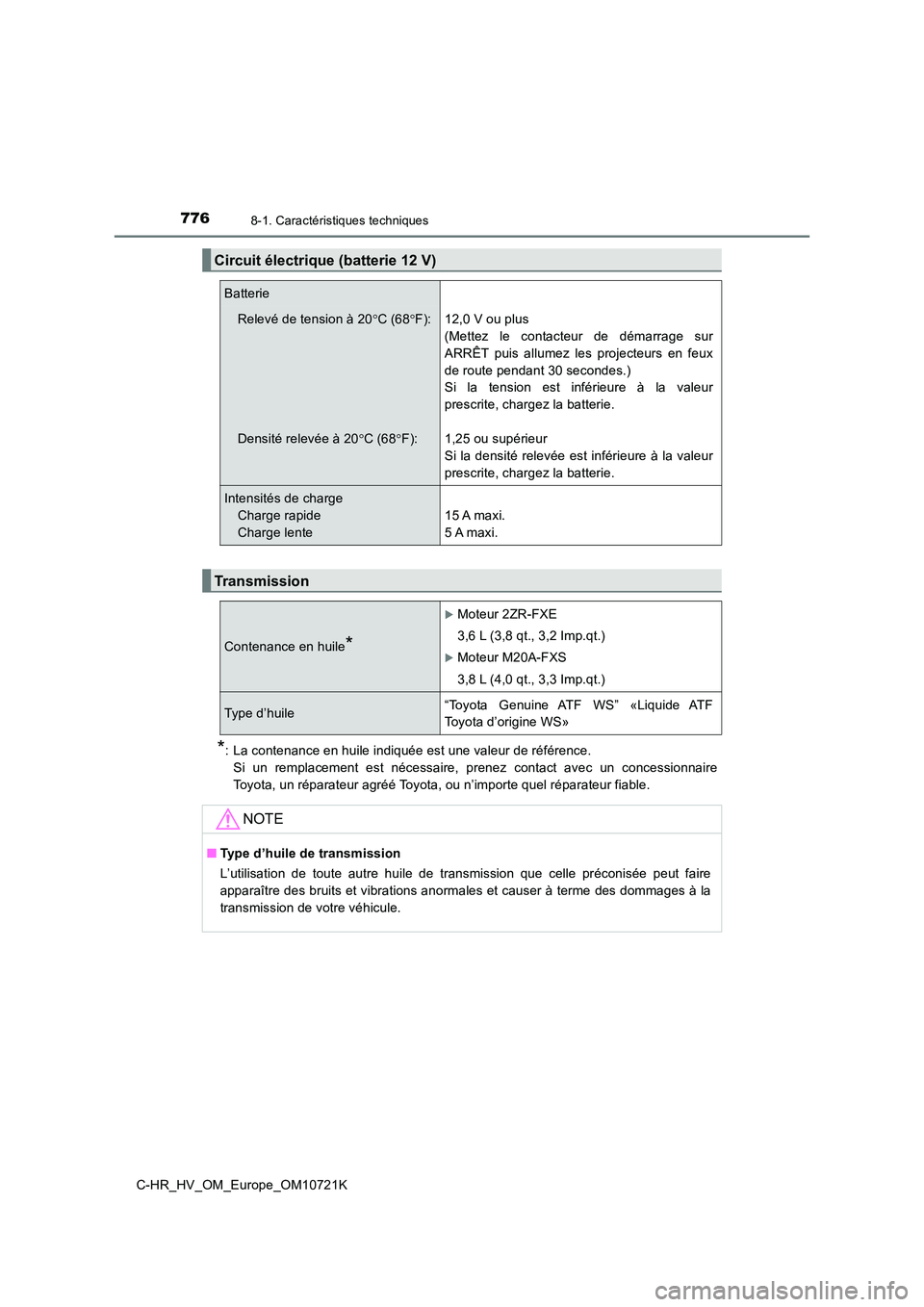

7768-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
*: La contenance en huile indiquée est une valeur de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateu r fiable.
Circuit électrique (batterie 12 V)
Batterie
Relevé de tension à 20C (68F):
Densité relevée à 20 C (68F):
12,0 V ou plus
(Mettez le contacteur de démarrage sur
ARRÊT puis allumez les projecteurs en feux
de route pendant 30 secondes.)
Si la tension est inférieure à la valeur
prescrite, chargez la batterie.
1,25 ou supérieur
Si la densité relevée est inférieure à la valeur
prescrite, chargez la batterie.
Intensités de charge
Charge rapide
Charge lente
15 A maxi.
5 A maxi.
Transmission
Contenance en huile*
Moteur 2ZR-FXE
3,6 L (3,8 qt., 3,2 Imp.qt.)
Moteur M20A-FXS
3,8 L (4,0 qt., 3,3 Imp.qt.)
Type d’huile“Toyota Genuine ATF WS” «Liquide ATF
Toyota d’origine WS»
NOTE
■ Type d’huile de transmission
L’utilisation de toute autre huile de transmission que celle pr éconisée peut faire
apparaître des bruits et vibrations anormales et causer à terme des dommages à la
transmission de votre véhicule.

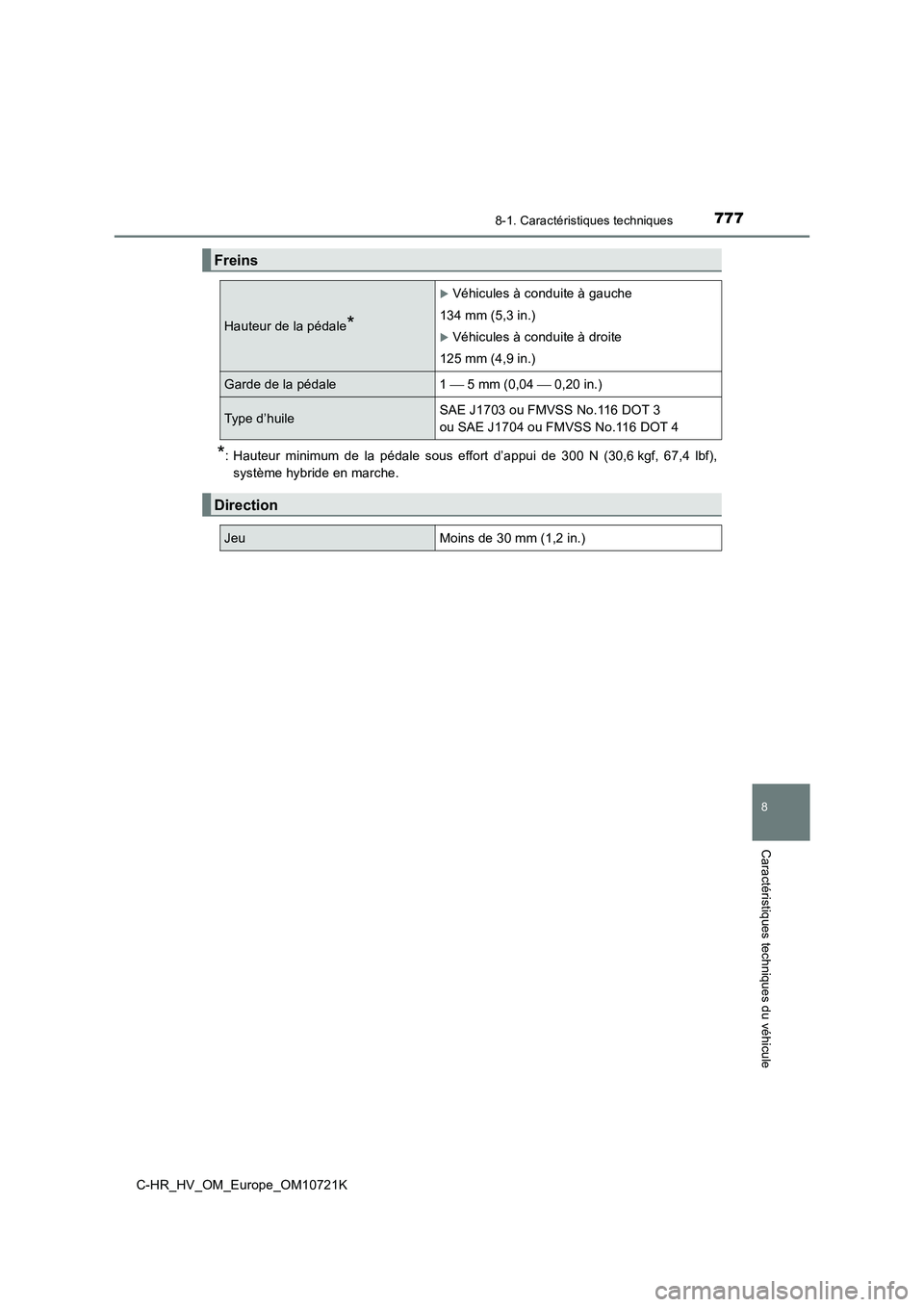

7778-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
8
Caractéristiques techniques du véhicule
*: Hauteur minimum de la pédale sous effort d’appui de 300 N (30,6 kgf, 67,4 lbf),
système hybride en marche.
Freins
Hauteur de la pédale*
Véhicules à conduite à gauche
134 mm (5,3 in.)
Véhicules à conduite à droite
125 mm (4,9 in.)
Garde de la pédale 1  5 mm (0,04  0,20 in.)
Type d’huile SAE J1703 ou FMVSS No.116 DOT 3
ou SAE J1704 ou FMVSS No.116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)

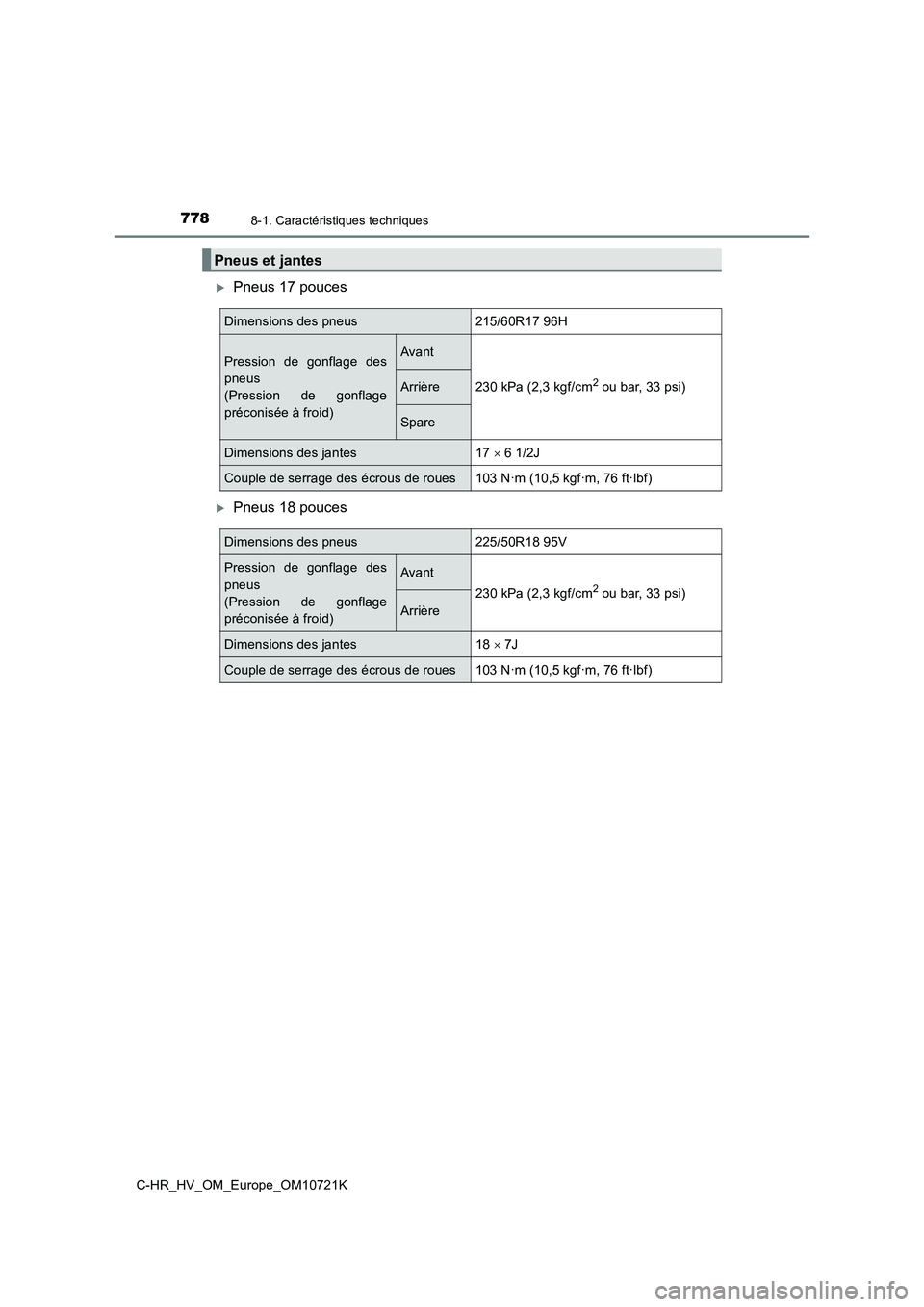

7788-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
Pneus 17 pouces
Pneus 18 pouces
Pneus et jantes
Dimensions des pneus215/60R17 96H
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Avant
230 kPa (2,3 kgf/cm2 ou bar, 33 psi)Arrière
Spare
Dimensions des jantes17  6 1/2J
Couple de serrage des écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneus225/50R18 95V
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Avant
230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière
Dimensions des jantes18  7J
Couple de serrage des écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

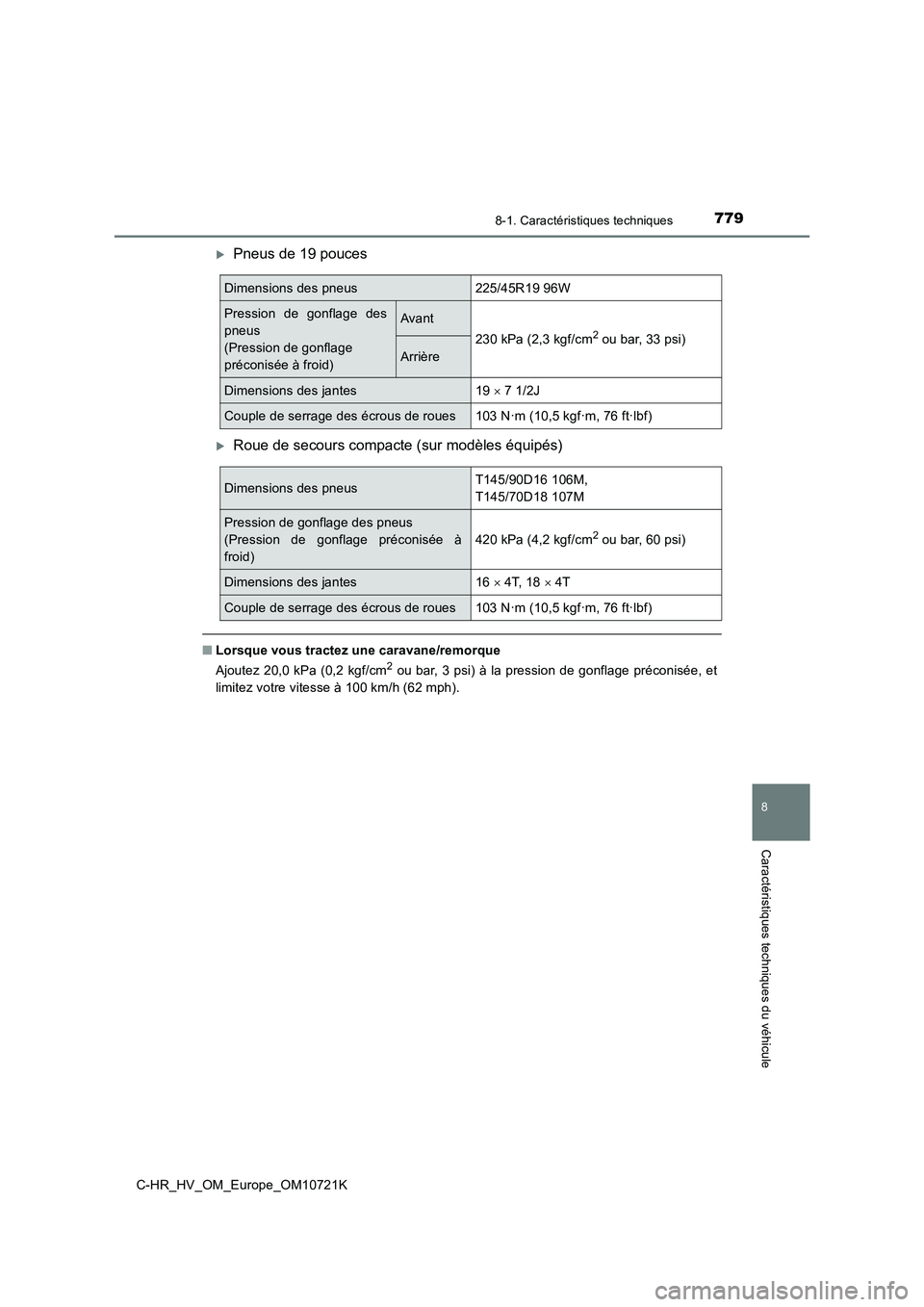

7798-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
8
Caractéristiques techniques du véhicule
Pneus de 19 pouces
Roue de secours compacte (sur modèles équipés)
■Lorsque vous tractez une caravane/remorque
Ajoutez 20,0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à la pression de gonflage préconisée, et
limitez votre vitesse à 100 km/h (62 mph).
Dimensions des pneus225/45R19 96W
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Avant
230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière
Dimensions des jantes19  7 1/2J
Couple de serrage des écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)
Dimensions des pneusT145/90D16 106M,
T145/70D18 107M
Pression de gonflage des pneus
(Pression de gonflage préconisée à
froid)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions des jantes16  4T, 18  4T
Couple de serrage des écrous de roues103 N·m (10,5 kgf·m, 76 ft·lbf)

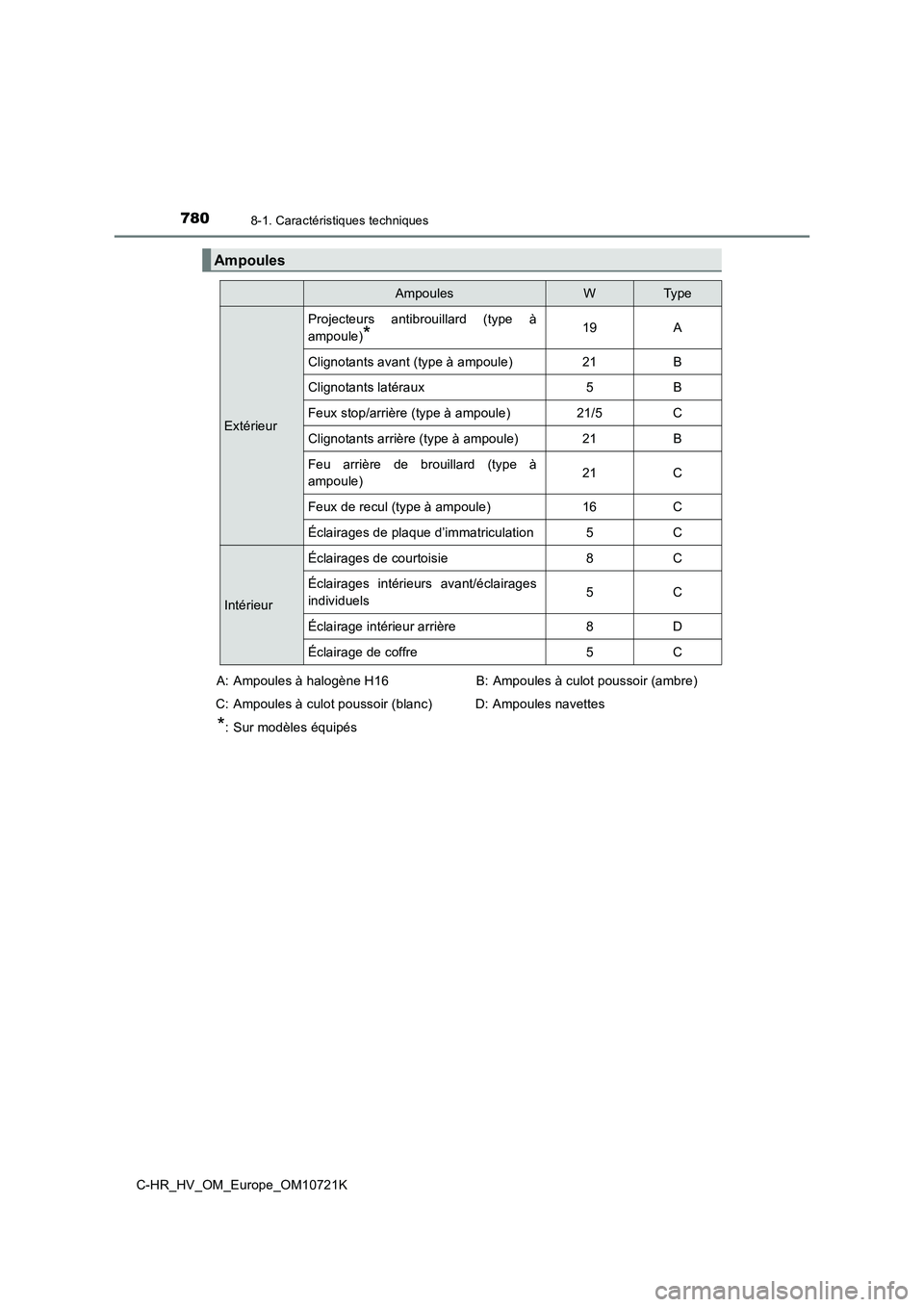

7808-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
Ampoules
AmpoulesWTy p e
Extérieur
Projecteurs antibrouillard (type à
ampoule)*19A
Clignotants avant (type à ampoule)21B
Clignotants latéraux5B
Feux stop/arrière (type à ampoule)21/5C
Clignotants arrière (type à ampoule)21B
Feu arrière de brouillard (type à
ampoule)21C
Feux de recul (type à ampoule)16C
Éclairages de plaque d’immatriculation5C
Intérieur
Éclairages de courtoisie8C
Éclairages intérieurs avant/éclairages
individuels5C
Éclairage intérieur arrière8D
Éclairage de coffre5C
A: Ampoules à halogène H16
C: Ampoules à culot poussoir (blanc)
*: Sur modèles équipés
B: Ampoules à culot poussoir (ambre)
D: Ampoules navettes

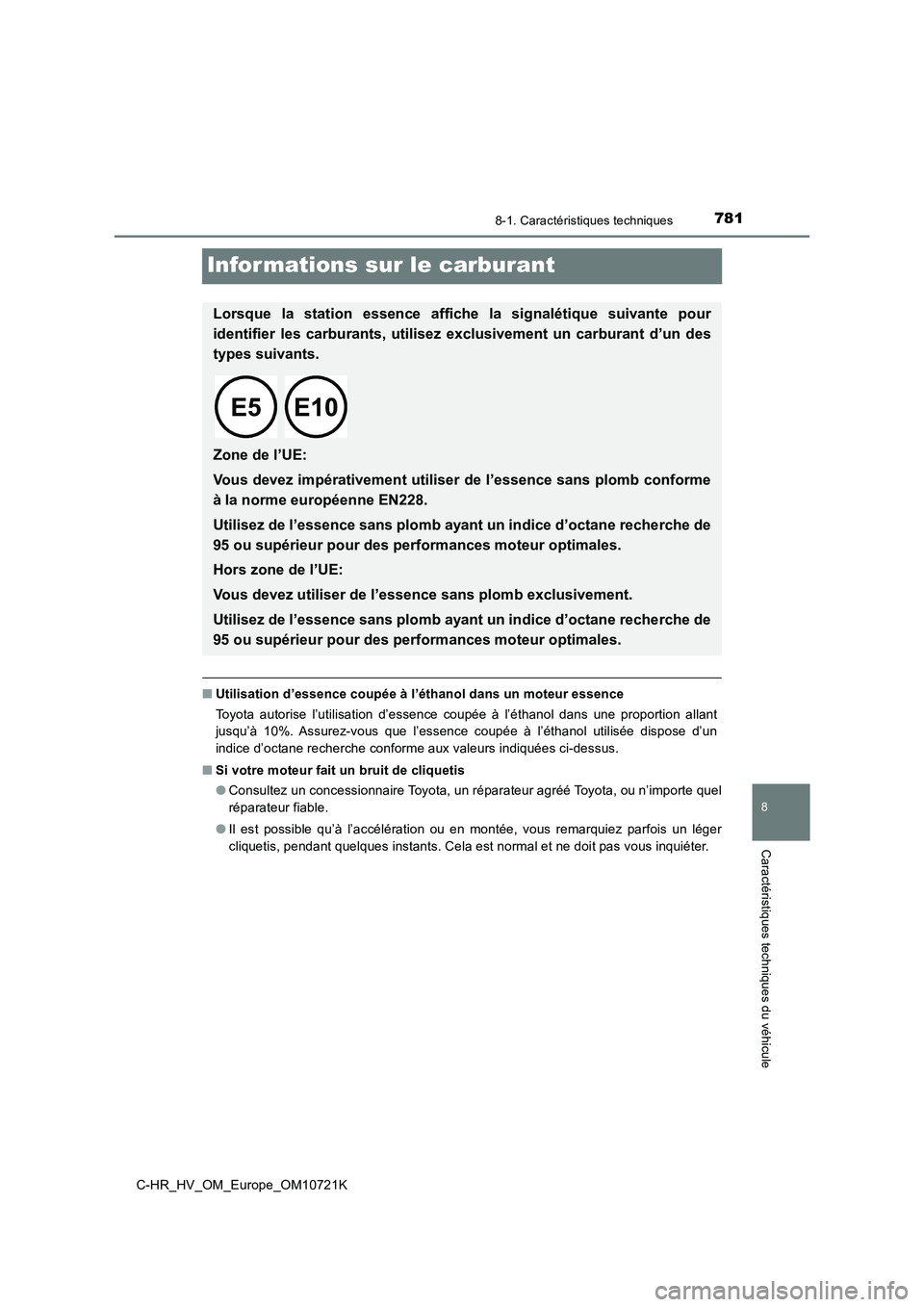

7818-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
C-HR_HV_OM_Europe_OM10721K
Infor mations sur le carburant
■Utilisation d’essence coupée à l’éthanol dans un moteur essence
Toyota autorise l’utilisation d’essence coupée à l’éthanol dans une proportion allant
jusqu’à 10%. Assurez-vous que l’essence coupée à l’éthanol util isée dispose d’un
indice d’octane recherche conforme aux valeurs indiquées ci-des sus.
■ Si votre moteur fait un bruit de cliquetis
● Consultez un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
● Il est possible qu’à l’accélération ou en montée, vous remarquiez parfois un léger
cliquetis, pendant quelques instants. Cela est normal et ne doi t pas vous inquiéter.
Lorsque la station essence affiche la signalétique suivante pour
identifier les carburants, utilisez exclusivement un carburant d’un des
types suivants.

Zone de l’UE:
Vous devez impérativement utiliser de l’essence sans plomb conf orme
à la norme européenne EN228.
Utilisez de l’essence sans plomb ayant un indice d’octane reche rche de
95 ou supérieur pour des perf ormances moteur optimales.
Hors zone de l’UE:
Vous devez utiliser de l’essen ce sans plomb exclusivement.
Utilisez de l’essence sans plomb ayant un indice d’octane reche rche de
95 ou supérieur pour des perf ormances moteur optimales.

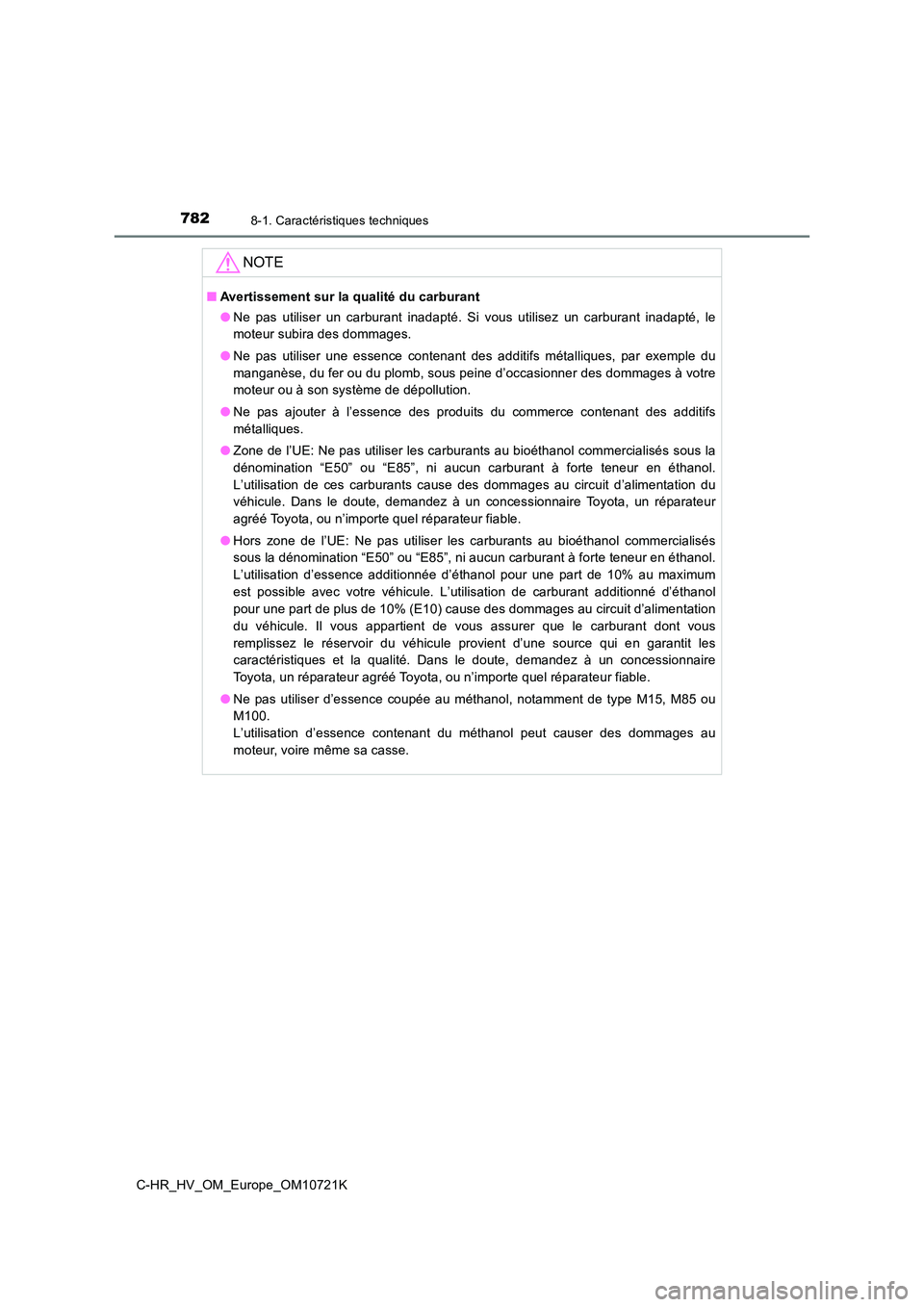

7828-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
NOTE
■Avertissement sur la qualité du carburant
● Ne pas utiliser un carburant inadapté. Si vous utilisez un carburant inadapté, le
moteur subira des dommages.
● Ne pas utiliser une essence contenant des additifs métalliques, par exemple du
manganèse, du fer ou du plomb, sous peine d’occasionner des dom mages à votre
moteur ou à son système de dépollution.
● Ne pas ajouter à l’essence des produits du commerce contenant des additifs
métalliques.
● Zone de l’UE: Ne pas utiliser les carburants au bioéthanol commercialisés sous la
dénomination “E50” ou “E85”, ni aucun carburant à forte teneur en éthanol.
L’utilisation de ces carburants cause des dommages au circuit d ’alimentation du
véhicule. Dans le doute, demandez à un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
● Hors zone de l’UE: Ne pas utiliser les carburants au bioéthanol commercialisés
sous la dénomination “E50” ou “E85”, ni aucun carburant à forte teneur en éthanol.
L’utilisation d’essence additionnée d’éthanol pour une part de 10% au maximum
est possible avec votre véhicule. L’utilisation de carburant ad ditionné d’éthanol
pour une part de plus de 10% (E10) cause des dommages au circui t d’alimentation
du véhicule. Il vous appartient de vous assurer que le carburan t dont vous
remplissez le réservoir du véhicule provient d’une source qui e n garantit les
caractéristiques et la qualité. Dans le doute, demandez à un co ncessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateu r fiable.
● Ne pas utiliser d’essence coupée au méthanol, notamment de type M15, M85 ou
M100.
L’utilisation d’essence contenant du méthanol peut causer des d ommages au
moteur, voire même sa casse.
