2022 TOYOTA AYGO X Betriebsanleitungen (in German)

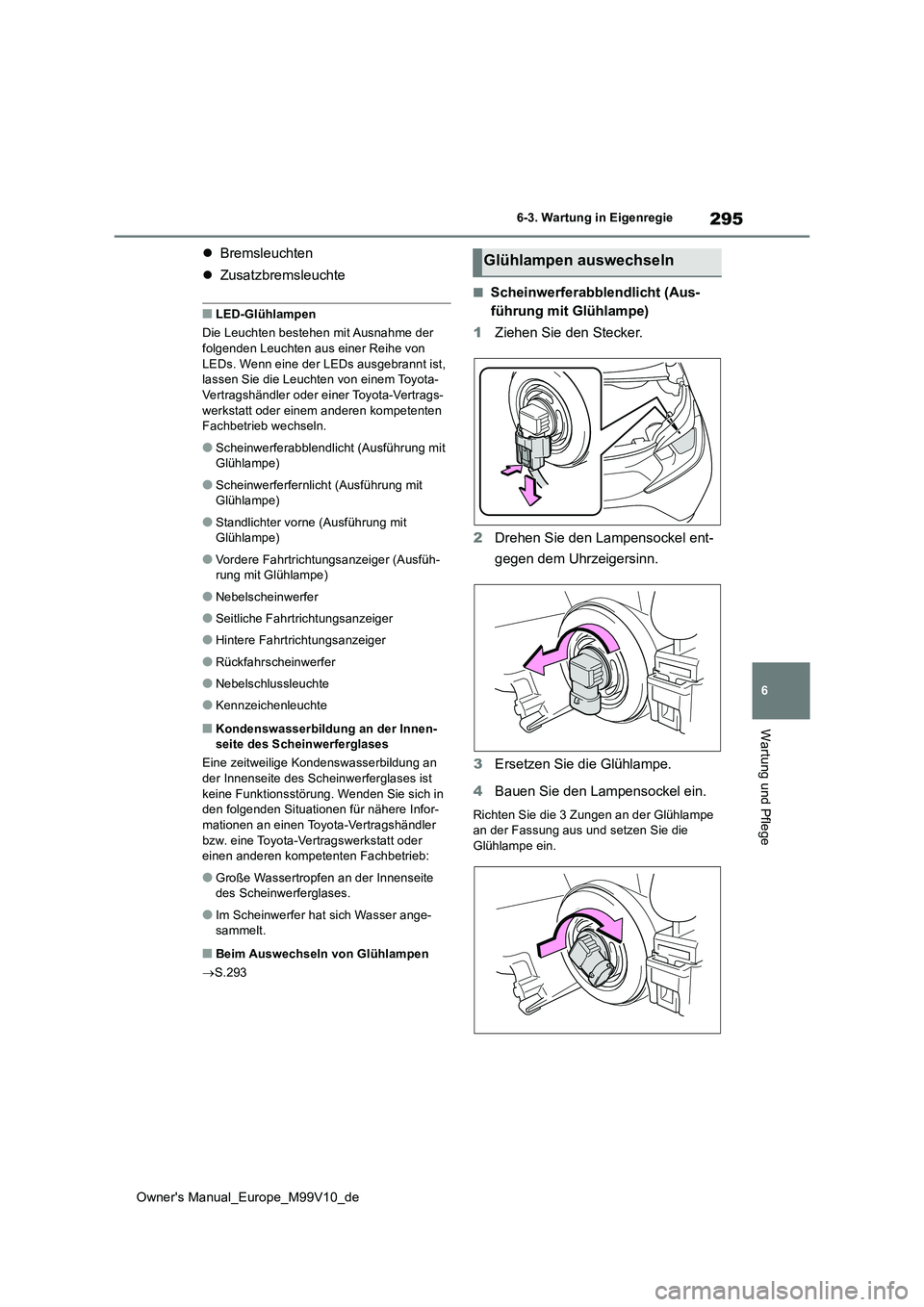

295
6
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Wartung und Pflege
Bremsleuchten
 Zusatzbremsleuchte
■LED-Glühlampen
Die Leuchten bestehen mit Ausnahme der folgenden Leuchten aus einer Reihe von
LEDs. Wenn eine der LEDs ausgebrannt ist, lassen Sie die Leuchten von einem Toyota-Vertragshändler oder ei ner Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb wechseln.
●Scheinwerferabblendlicht (Ausführung mit Glühlampe)
●Scheinwerferfernlicht (Ausführung mit Glühlampe)
●Standlichter vorne (Ausführung mit Glühlampe)
●Vordere Fahrtrichtungsanzeiger (Ausfüh-rung mit Glühlampe)
●Nebelscheinwerfer
●Seitliche Fahrtrichtungsanzeiger
●Hintere Fahrtrichtungsanzeiger
●Rückfahrscheinwerfer
●Nebelschlussleuchte
●Kennzeichenleuchte
■Kondenswasserbildung an der Innen-seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an
der Innenseite des Scheinwerferglases ist keine Funktionsstörung. Wenden Sie sich in den folgenden Situationen für nähere Infor-
mationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb:
●Große Wassertropfen an der Innenseite des Scheinwerferglases.
●Im Scheinwerfer hat sich Wasser ange-sammelt.
■Beim Auswechseln von Glühlampen
 S.293
■Scheinwerferabblendlicht (Aus-
führung mit Glühlampe)
1 Ziehen Sie den Stecker.
2 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
3 Ersetzen Sie die Glühlampe.
4 Bauen Sie den Lampensockel ein.
Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die
Glühlampe ein.
Glühlampen auswechseln

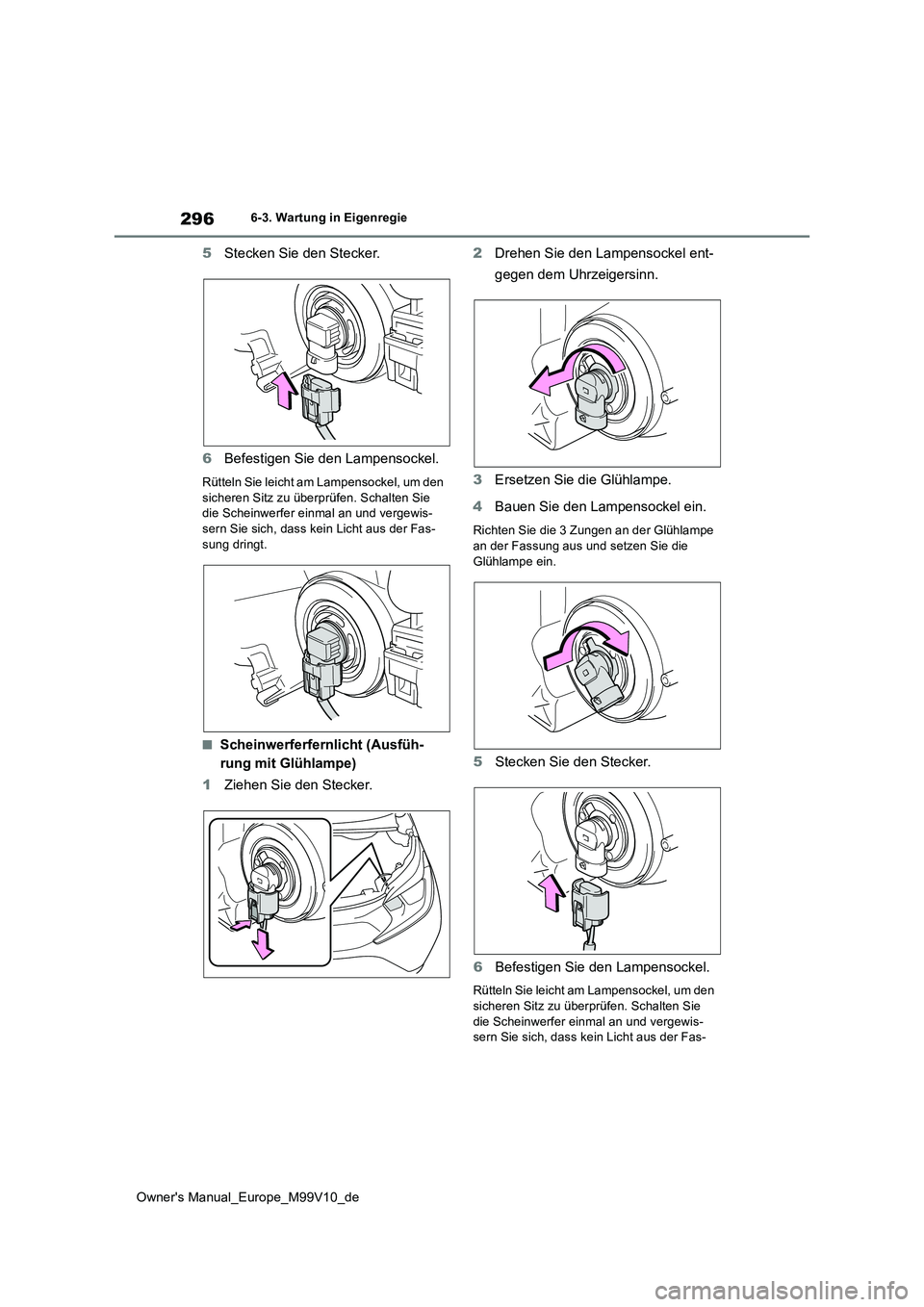

296
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
5Stecken Sie den Stecker.
6 Befestigen Sie den Lampensockel.
Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen. Schalten Sie die Scheinwerfer einmal an und vergewis-
sern Sie sich, dass kein Licht aus der Fas- sung dringt.
■Scheinwerferfernlicht (Ausfüh-
rung mit Glühlampe)
1 Ziehen Sie den Stecker.
2 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
3 Ersetzen Sie die Glühlampe.
4 Bauen Sie den Lampensockel ein.
Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die
Glühlampe ein.
5 Stecken Sie den Stecker.
6 Befestigen Sie den Lampensockel.
Rütteln Sie leicht am Lampensockel, um den
sicheren Sitz zu überprüfen. Schalten Sie die Scheinwerfer einmal an und vergewis-sern Sie sich, dass kein Licht aus der Fas-

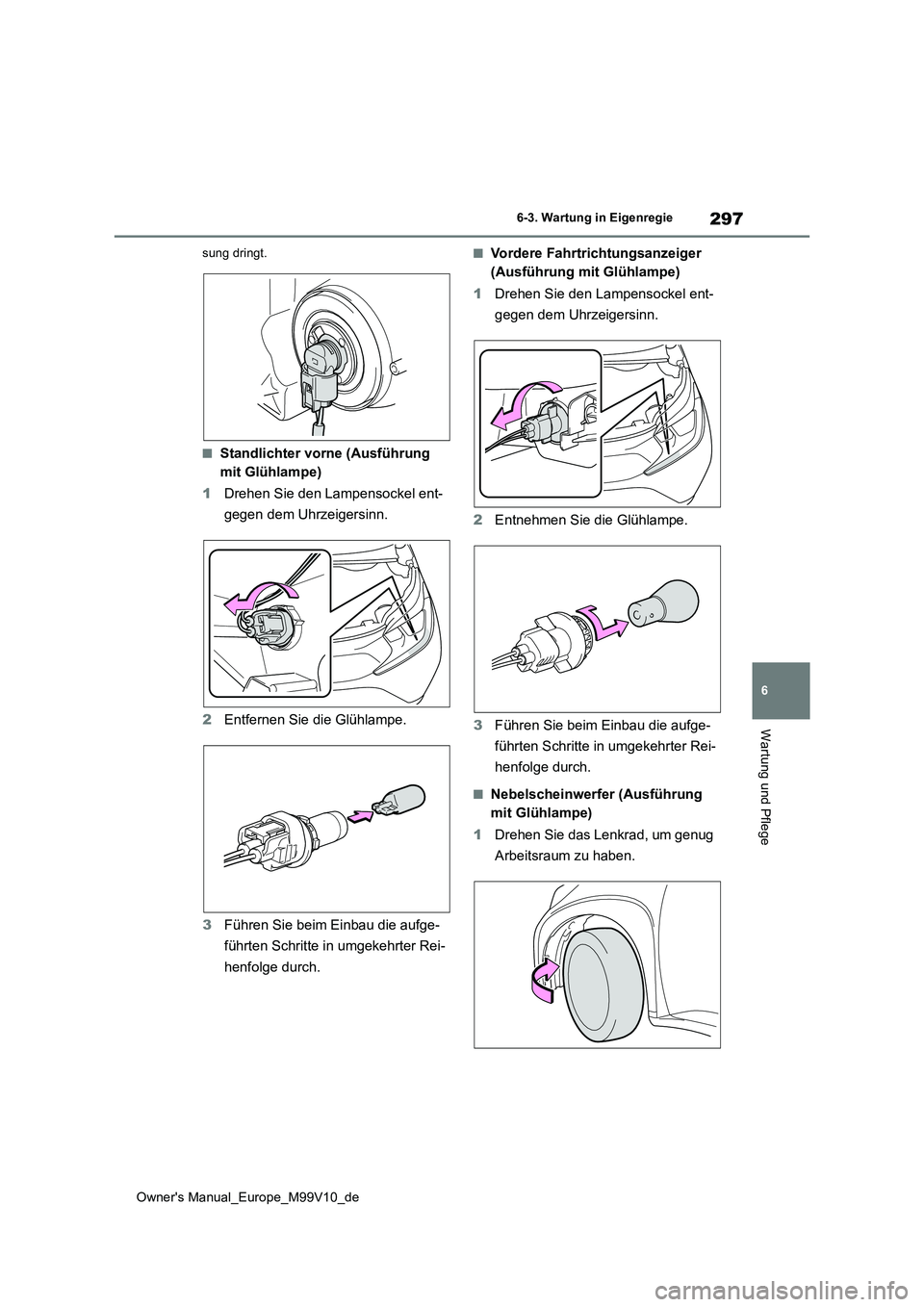

297
6
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Wartung und Pflege
sung dringt.
■Standlichter vorne (Ausführung
mit Glühlampe)
1 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
2 Entfernen Sie die Glühlampe.
3 Führen Sie beim Einbau die aufge-
führten Schritte in umgekehrter Rei-
henfolge durch.
■Vordere Fahrtrichtungsanzeiger
(Ausführung mit Glühlampe)
1 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
2 Entnehmen Sie die Glühlampe.
3 Führen Sie beim Einbau die aufge-
führten Schritte in umgekehrter Rei-
henfolge durch.
■Nebelscheinwerfer (Ausführung
mit Glühlampe)
1 Drehen Sie das Lenkrad, um genug
Arbeitsraum zu haben.

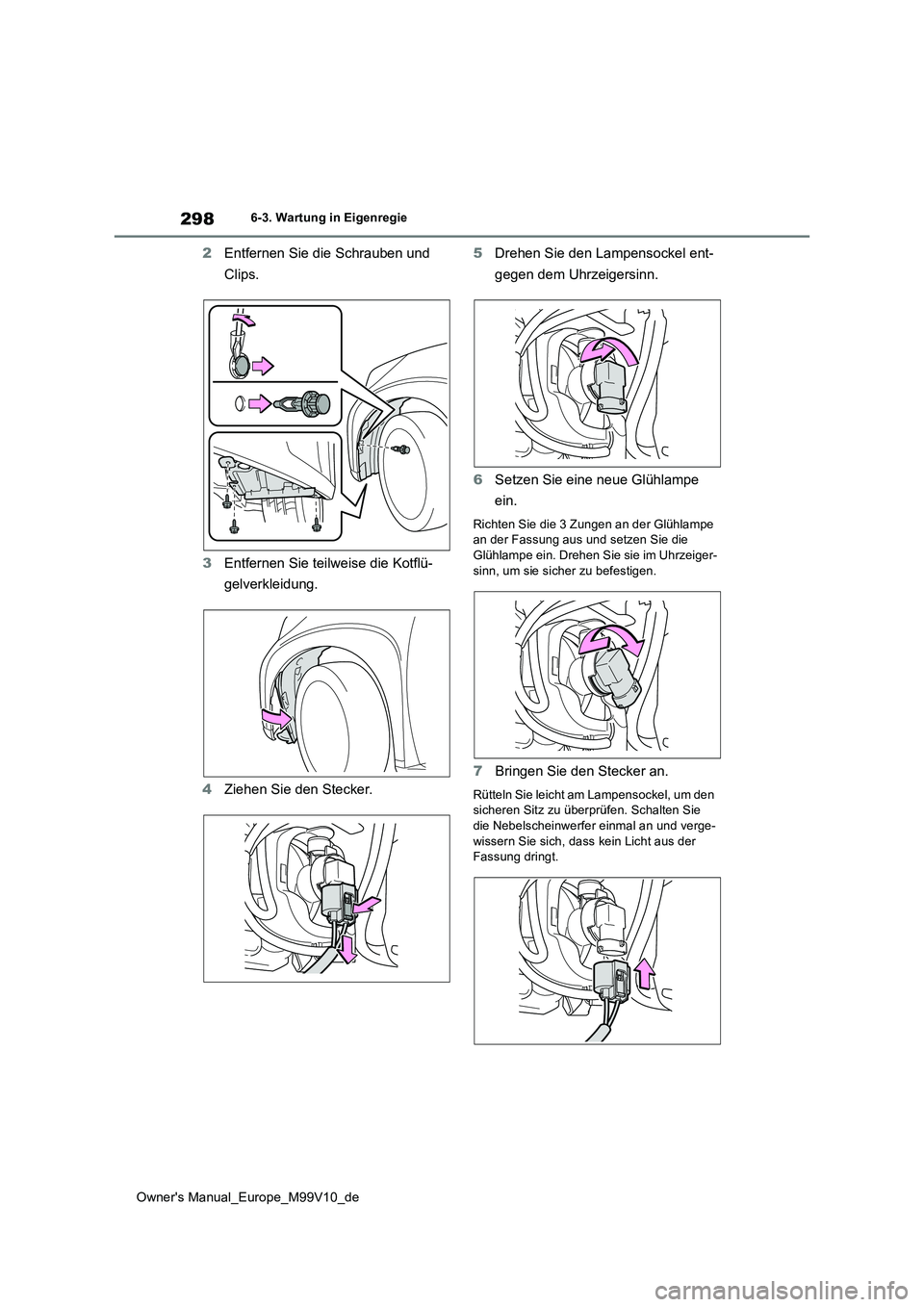

298
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
2Entfernen Sie die Schrauben und
Clips.
3 Entfernen Sie teilweise die Kotflü-
gelverkleidung.
4 Ziehen Sie den Stecker.
5 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
6 Setzen Sie eine neue Glühlampe
ein.
Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die Glühlampe ein. Drehen Sie sie im Uhrzeiger-
sinn, um sie sicher zu befestigen.
7 Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen. Schalten Sie die Nebelscheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht aus der Fassung dringt.

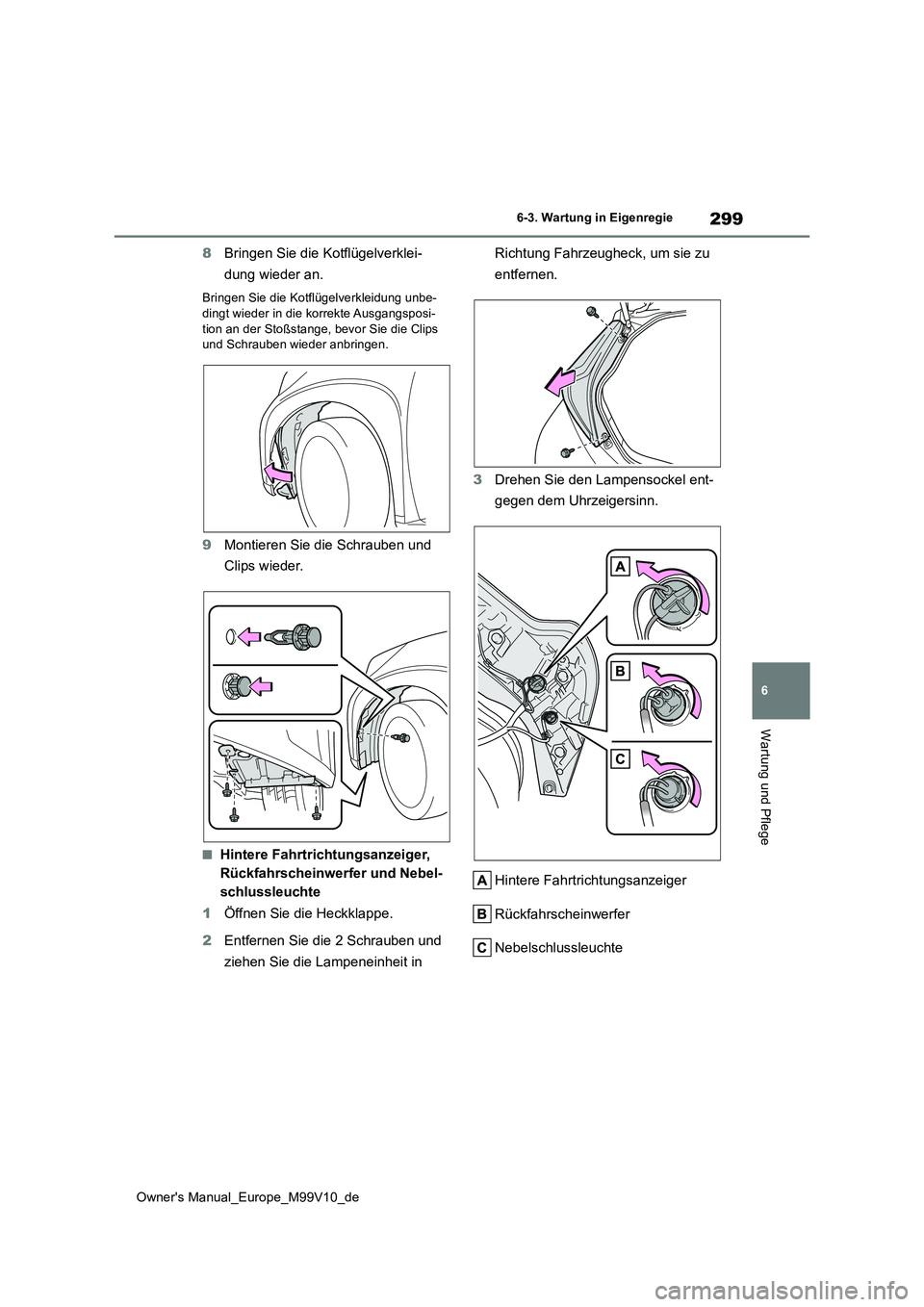

299
6
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Wartung und Pflege
8Bringen Sie die Kotflügelverklei-
dung wieder an.
Bringen Sie die Kotflügelverkleidung unbe-
dingt wieder in die korrekte Ausgangsposi- tion an der Stoßstange, bevor Sie die Clips und Schrauben wieder anbringen.
9 Montieren Sie die Schrauben und
Clips wieder.
■Hintere Fahrtrichtungsanzeiger,
Rückfahrscheinwerfer und Nebel-
schlussleuchte
1 Öffnen Sie die Heckklappe.
2 Entfernen Sie die 2 Schrauben und
ziehen Sie die Lampeneinheit in
Richtung Fahrzeugheck, um sie zu
entfernen.
3 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
Hintere Fahrtrichtungsanzeiger
Rückfahrscheinwerfer
Nebelschlussleuchte

300
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
4Entnehmen Sie die Glühlampe.
Hintere Fahrtrichtungsanzeiger
Rückfahrscheinwerfer
Nebelschlussleuchte
5 Führen Sie beim Einbau der
Glühlampe die Schritte 3 und 4 in
umgekehrter Reihenfolge aus.
6 Bauen Sie die Lampeneinheit ein.
Richten Sie beim Einbau die Führung und die Stifte der Lampeneinheit an der Fassung
aus.
7 Bringen Sie die 2 Schrauben an.

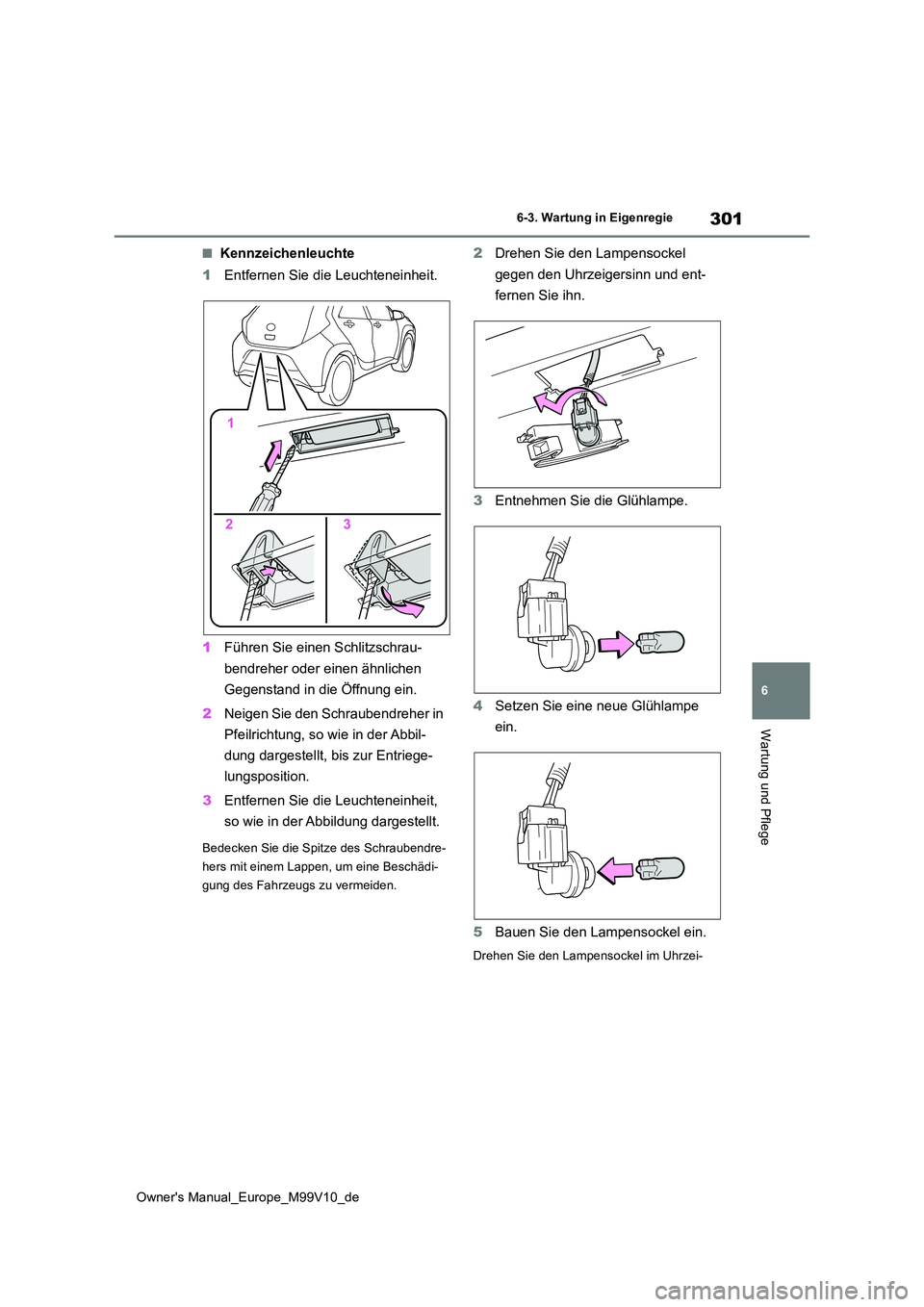

301
6
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Wartung und Pflege
■Kennzeichenleuchte
1 Entfernen Sie die Leuchteneinheit.
1 Führen Sie einen Schlitzschrau-
bendreher oder einen ähnlichen
Gegenstand in die Öffnung ein.
2 Neigen Sie den Schraubendreher in
Pfeilrichtung, so wie in der Abbil-
dung dargestellt, bis zur Entriege-
lungsposition.
3 Entfernen Sie die Leuchteneinheit,
so wie in der Abbildung dargestellt.
Bedecken Sie die Spitze des Schraubendre-
hers mit einem Lappen, um eine Beschädi-
gung des Fahrzeugs zu vermeiden.
2 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und ent-
fernen Sie ihn.
3 Entnehmen Sie die Glühlampe.
4 Setzen Sie eine neue Glühlampe
ein.
5 Bauen Sie den Lampensockel ein.
Drehen Sie den Lampensockel im Uhrzei-

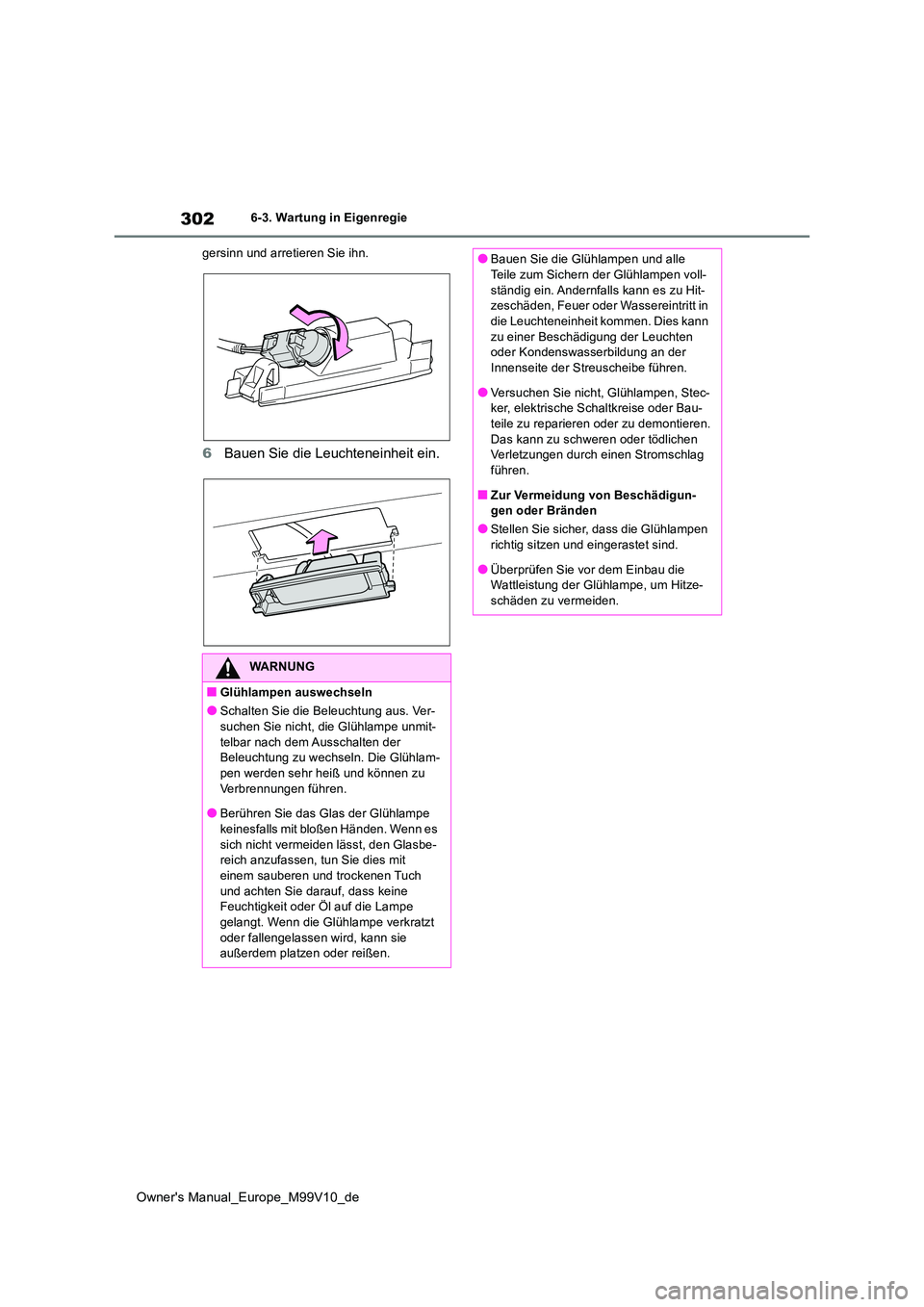

302
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
gersinn und arretieren Sie ihn.
6 Bauen Sie die Leuchteneinheit ein.
WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Beleuchtung aus. Ver- suchen Sie nicht, die Glühlampe unmit-
telbar nach dem Ausschalten der Beleuchtung zu wechseln. Die Glühlam-pen werden sehr heiß und können zu
Verbrennungen führen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
sich nicht vermeiden lässt, den Glasbe- reich anzufassen, tun Sie dies mit einem sauberen und trockenen Tuch
und achten Sie darauf, dass keine Feuchtigkeit oder Öl auf die Lampe gelangt. Wenn die Glühlampe verkratzt
oder fallengelassen wird, kann sie außerdem platzen oder reißen.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen voll-
ständig ein. Andernfalls kann es zu Hit- zeschäden, Feuer oder Wassereintritt in die Leuchteneinheit kommen. Dies kann
zu einer Beschädigung der Leuchten oder Kondenswasserbildung an der Innenseite der Streuscheibe führen.
●Versuchen Sie nicht, Glühlampen, Stec-ker, elektrische Schaltkreise oder Bau-teile zu reparieren oder zu demontieren.
Das kann zu schweren oder tödlichen Verletzungen durch einen Stromschlag führen.
■Zur Vermeidung von Beschädigun-gen oder Bränden
●Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
●Überprüfen Sie vor dem Einbau die Wattleistung der Glühlampe, um Hitze-schäden zu vermeiden.
