2022 TOYOTA AYGO X Betriebsanleitungen (in German)

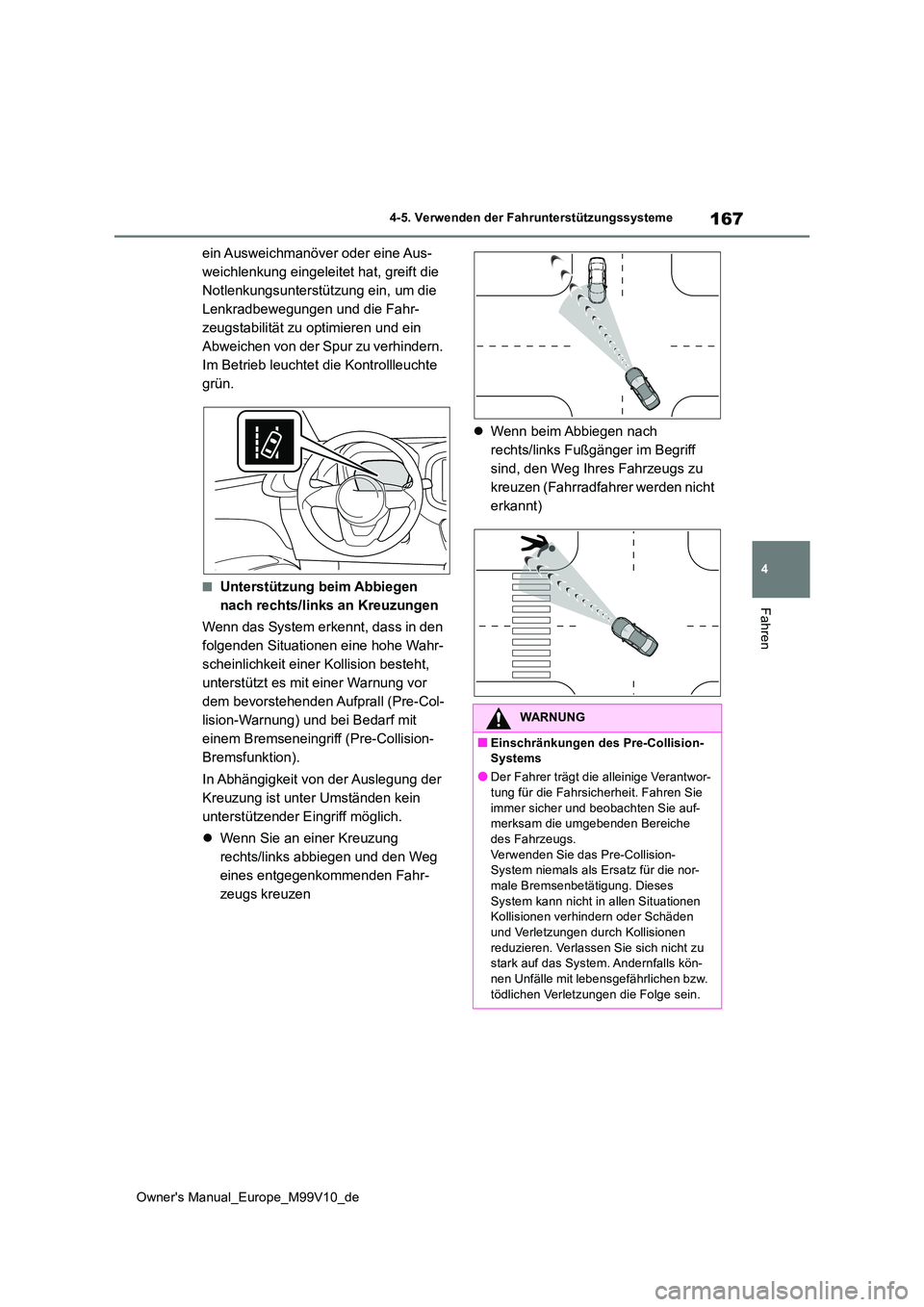

167
4
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
ein Ausweichmanöver oder eine Aus-
weichlenkung eingeleitet hat, greift die
Notlenkungsunterstützung ein, um die
Lenkradbewegungen und die Fahr-
zeugstabilität zu optimieren und ein
Abweichen von der Spur zu verhindern.
Im Betrieb leuchtet die Kontrollleuchte
grün.
■Unterstützung beim Abbiegen
nach rechts/links an Kreuzungen
Wenn das System erkennt, dass in den
folgenden Situationen eine hohe Wahr-
scheinlichkeit einer Kollision besteht,
unterstützt es mit einer Warnung vor
dem bevorstehenden Aufprall (Pre-Col-
lision-Warnung) und bei Bedarf mit
einem Bremseneingriff (Pre-Collision-
Bremsfunktion).
In Abhängigkeit von der Auslegung der
Kreuzung ist unter Umständen kein
unterstützender Eingriff möglich.
 Wenn Sie an einer Kreuzung
rechts/links abbiegen und den Weg
eines entgegenkommenden Fahr-
zeugs kreuzen
 Wenn beim Abbiegen nach
rechts/links Fußgänger im Begriff
sind, den Weg Ihres Fahrzeugs zu
kreuzen (Fahrradfahrer werden nicht
erkannt)
WARNUNG
■Einschränkungen des Pre-Collision- Systems
●Der Fahrer trägt die alleinige Verantwor-tung für die Fahrsicherheit. Fahren Sie
immer sicher und beobachten Sie auf- merksam die umgebenden Bereiche des Fahrzeugs.
Verwenden Sie das Pre-Collision- System niemals als Ersatz für die nor-male Bremsenbetätigung. Dieses
System kann nicht in allen Situationen Kollisionen verhindern oder Schäden und Verletzungen durch Kollisionen
reduzieren. Verlassen Sie sich nicht zu stark auf das System. Andernfalls kön-
nen Unfälle mit lebensgefährlichen bzw. tödlichen Verletzungen die Folge sein.

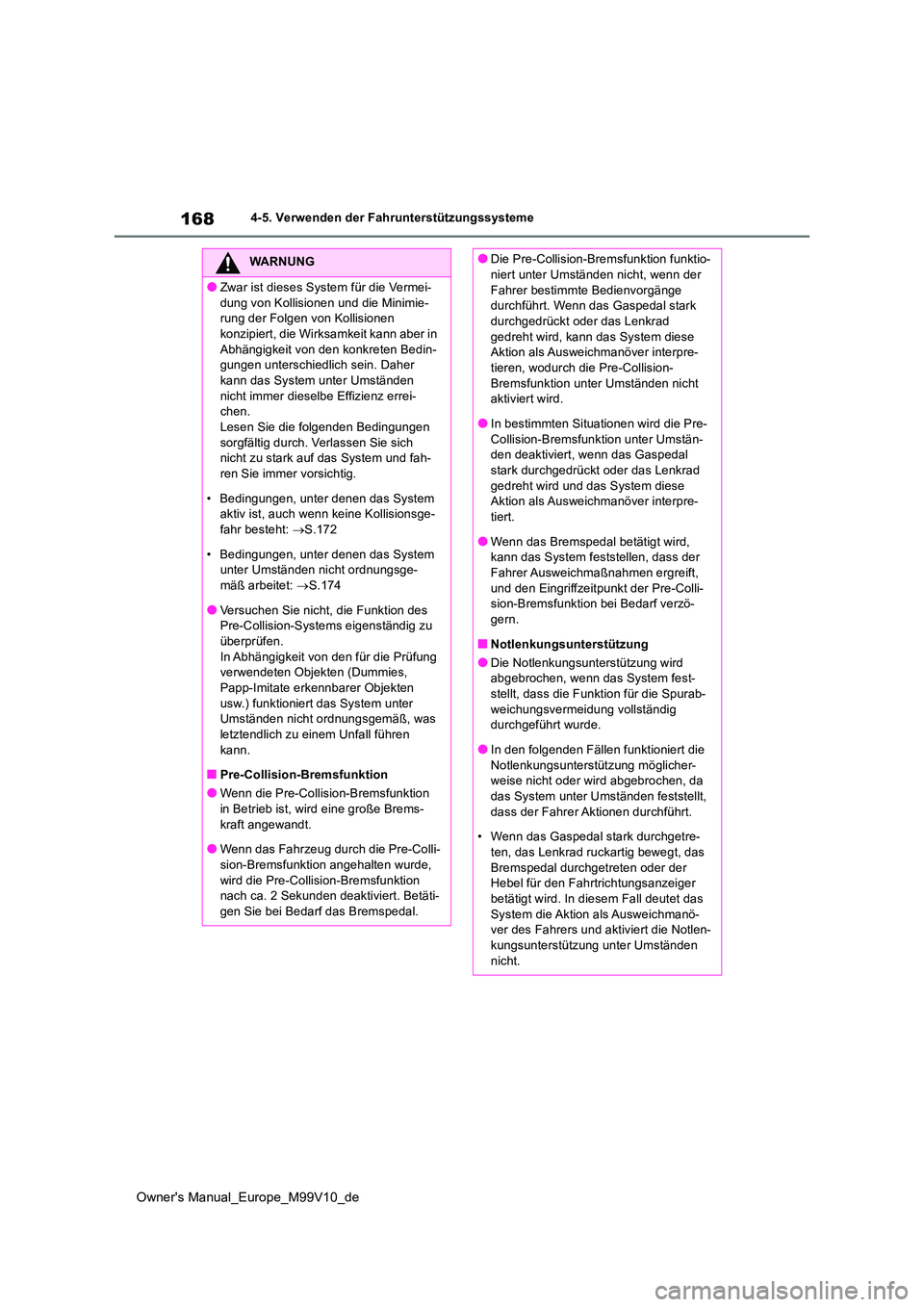

168
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Zwar ist dieses System für die Vermei-
dung von Kollisionen und die Minimie- rung der Folgen von Kollisionen konzipiert, die Wirksamkeit kann aber in
Abhängigkeit von den konkreten Bedin- gungen unterschiedlich sein. Daher kann das System unter Umständen
nicht immer dieselbe Effizienz errei- chen.Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht zu stark auf das System und fah-ren Sie immer vorsichtig.
• Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-fahr besteht: S.172
• Bedingungen, unter denen das System unter Umständen nicht ordnungsge-mäß arbeitet: S.174
●Versuchen Sie nicht, die Funktion des Pre-Collision-Systems eigenständig zu überprüfen.
In Abhängigkeit von den für die Prüfung verwendeten Objekten (Dummies, Papp-Imitate erk ennbarer Objekten
usw.) funktioniert das System unter Umständen nicht ordnungsgemäß, was
letztendlich zu einem Unfall führen kann.
■Pre-Collision-Bremsfunktion
●Wenn die Pre-Collision-Bremsfunktion
in Betrieb ist, wird eine große Brems- kraft angewandt.
●Wenn das Fahrzeug durch die Pre-Colli-
sion-Bremsfunktion angehalten wurde, wird die Pre-Collision-Bremsfunktion nach ca. 2 Sekunden deaktiviert. Betäti-
gen Sie bei Bedarf das Bremspedal.
●Die Pre-Collision-Bremsfunktion funktio- niert unter Umständen nicht, wenn der
Fahrer bestimmte Bedienvorgänge durchführt. Wenn das Gaspedal stark durchgedrückt oder das Lenkrad
gedreht wird, kann das System diese Aktion als Ausweichmanöver interpre-tieren, wodurch die Pre-Collision-
Bremsfunktion unter Umständen nicht aktiviert wird.
●In bestimmten Situationen wird die Pre-
Collision-Bremsfunktion unter Umstän- den deaktiviert, wenn das Gaspedal stark durchgedrückt oder das Lenkrad
gedreht wird und das System diese Aktion als Ausweichmanöver interpre-tiert.
●Wenn das Bremspedal betätigt wird, kann das System feststellen, dass der Fahrer Ausweichmaßnahmen ergreift,
und den Eingriffzeitpunkt der Pre-Colli- sion-Bremsfunktion bei Bedarf verzö-gern.
■Notlenkungsunterstützung
●Die Notlenkungsunterstützung wird abgebrochen, wenn das System fest-stellt, dass die Funktion für die Spurab-
weichungsvermeidung vollständig durchgeführt wurde.
●In den folgenden Fällen funktioniert die
Notlenkungsunterstützung möglicher- weise nicht oder wird abgebrochen, da das System unter Umständen feststellt,
dass der Fahrer Aktionen durchführt.
• Wenn das Gaspedal stark durchgetre- ten, das Lenkrad ruckartig bewegt, das
Bremspedal durchgetreten oder der Hebel für den Fahrtrichtungsanzeiger betätigt wird. In diesem Fall deutet das
System die Aktion als Ausweichmanö- ver des Fahrers und aktiviert die Notlen-kungsunterstützung unter Umständen
nicht.

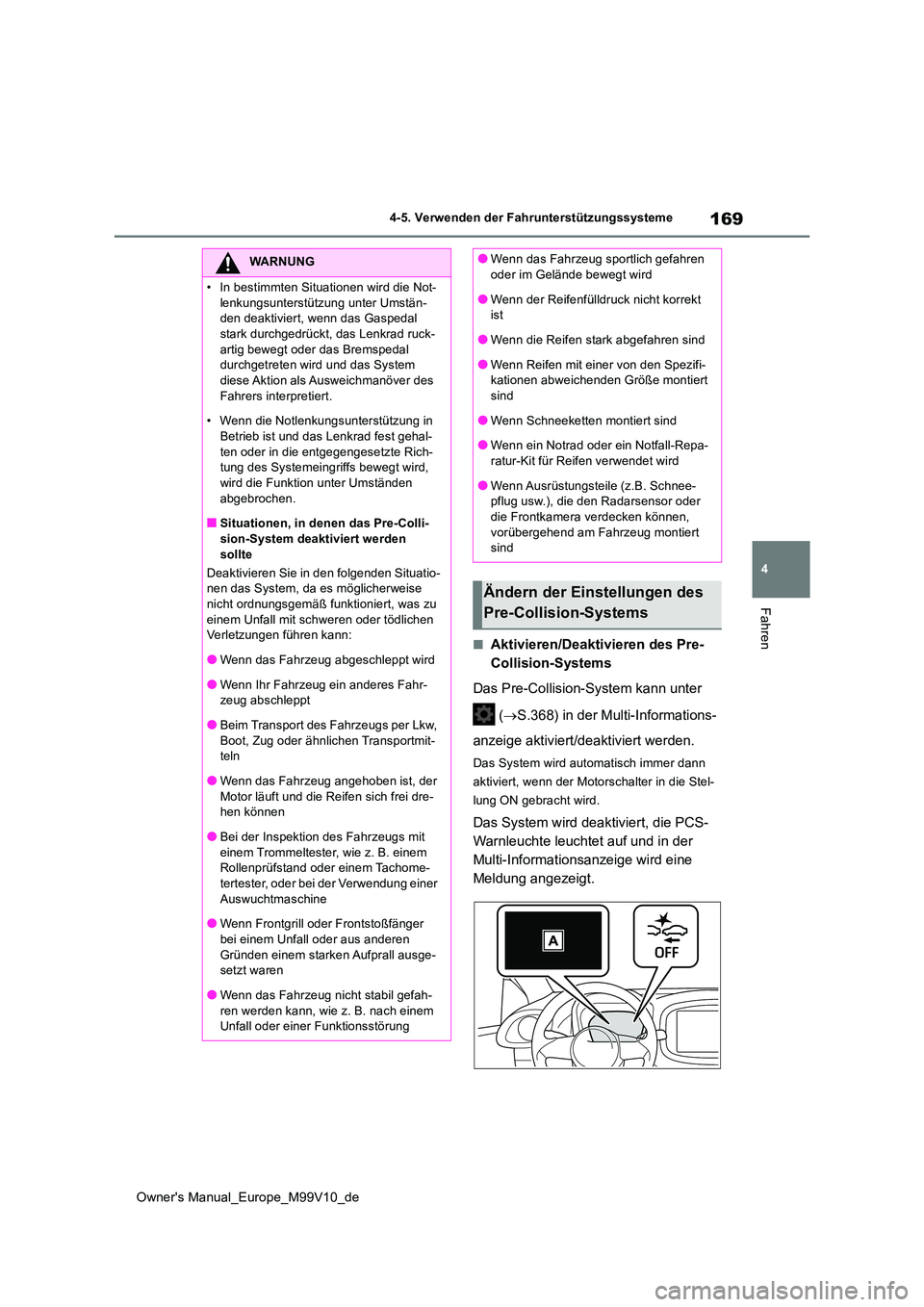

169
4
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Aktivieren/Deaktivieren des Pre-
Collision-Systems
Das Pre-Collision-System kann unter
( S.368) in der Multi-Informations-
anzeige aktiviert/deaktiviert werden.
Das System wird automatisch immer dann
aktiviert, wenn der Motorschalter in die Stel-
lung ON gebracht wird.
Das System wird deaktiviert, die PCS-
Warnleuchte leuchtet auf und in der
Multi-Informationsanzeige wird eine
Meldung angezeigt.
WARNUNG

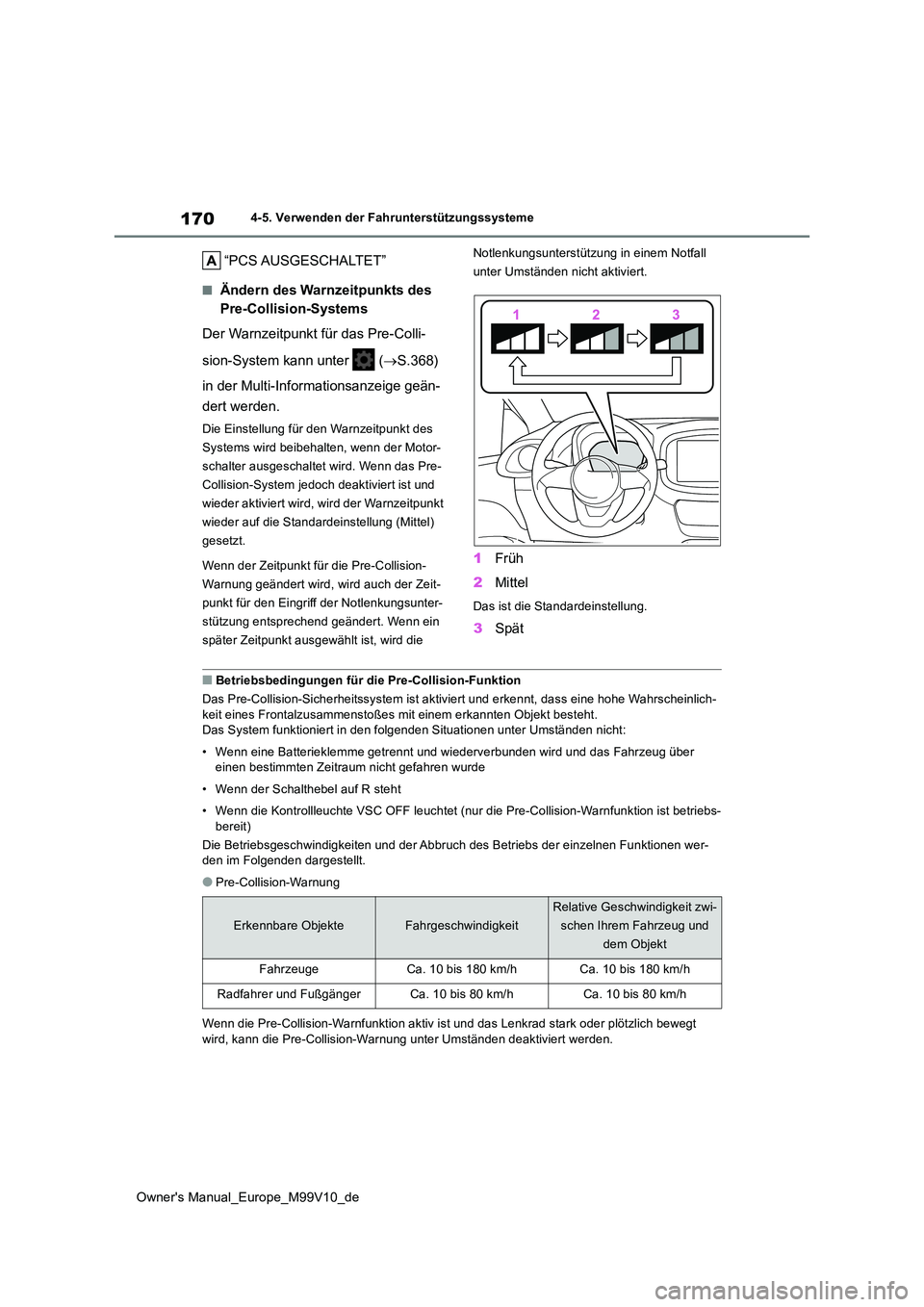

170
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
“PCS AUSGESCHALTET”
■Ändern des Warnzeitpunkts des
Pre-Collision-Systems
Der Warnzeitpunkt für das Pre-Colli-
sion-System kann unter ( S.368)
in der Multi-Informationsanzeige geän-
dert werden.
Die Einstellung für den Warnzeitpunkt des
Systems wird beibehalten, wenn der Motor-
schalter ausgeschaltet wird. Wenn das Pre-
Collision-System jedoch deaktiviert ist und
wieder aktiviert wird, wird der Warnzeitpunkt
wieder auf die Standardeinstellung (Mittel)
gesetzt.
Wenn der Zeitpunkt für die Pre-Collision-
Warnung geändert wird, wird auch der Zeit-
punkt für den Eingriff der Notlenkungsunter-
stützung entsprechend geändert. Wenn ein
später Zeitpunkt ausgewählt ist, wird die
Notlenkungsunterstützung in einem Notfall
unter Umständen nicht aktiviert.
1 Früh
2 Mittel
Das ist die Standardeinstellung.
3Spät
■Betriebsbedingungen für die Pre-Collision-Funktion
Das Pre-Collision-Sicherheitssystem ist aktiviert und erkennt, dass eine hohe Wahrscheinlich- keit eines Frontalzusammenstoßes mit einem erkannten Objekt bes teht. Das System funktioniert in den folgenden Situationen unter Umst änden nicht:
• Wenn eine Batterieklemme getrennt und wiederverbunden wird und das Fahrzeug über einen bestimmten Zeitraum nicht gefahren wurde
• Wenn der Schalthebel auf R steht
• Wenn die Kontrollleuchte VSC OFF leuchtet (nur die Pre-Collisi on-Warnfunktion ist betriebs- bereit)
Die Betriebsgeschwindigkeiten und der Abbruch des Betriebs der einzelnen Funktionen wer- den im Folgenden dargestellt.
●Pre-Collision-Warnung
Wenn die Pre-Collision-Warnfunk tion aktiv ist und das Lenkrad stark oder plötzlich bewegt
wird, kann die Pre-Collision-Wa rnung unter Umständen deaktiviert werden.
Erkennbare ObjekteFahrgeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Radfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h

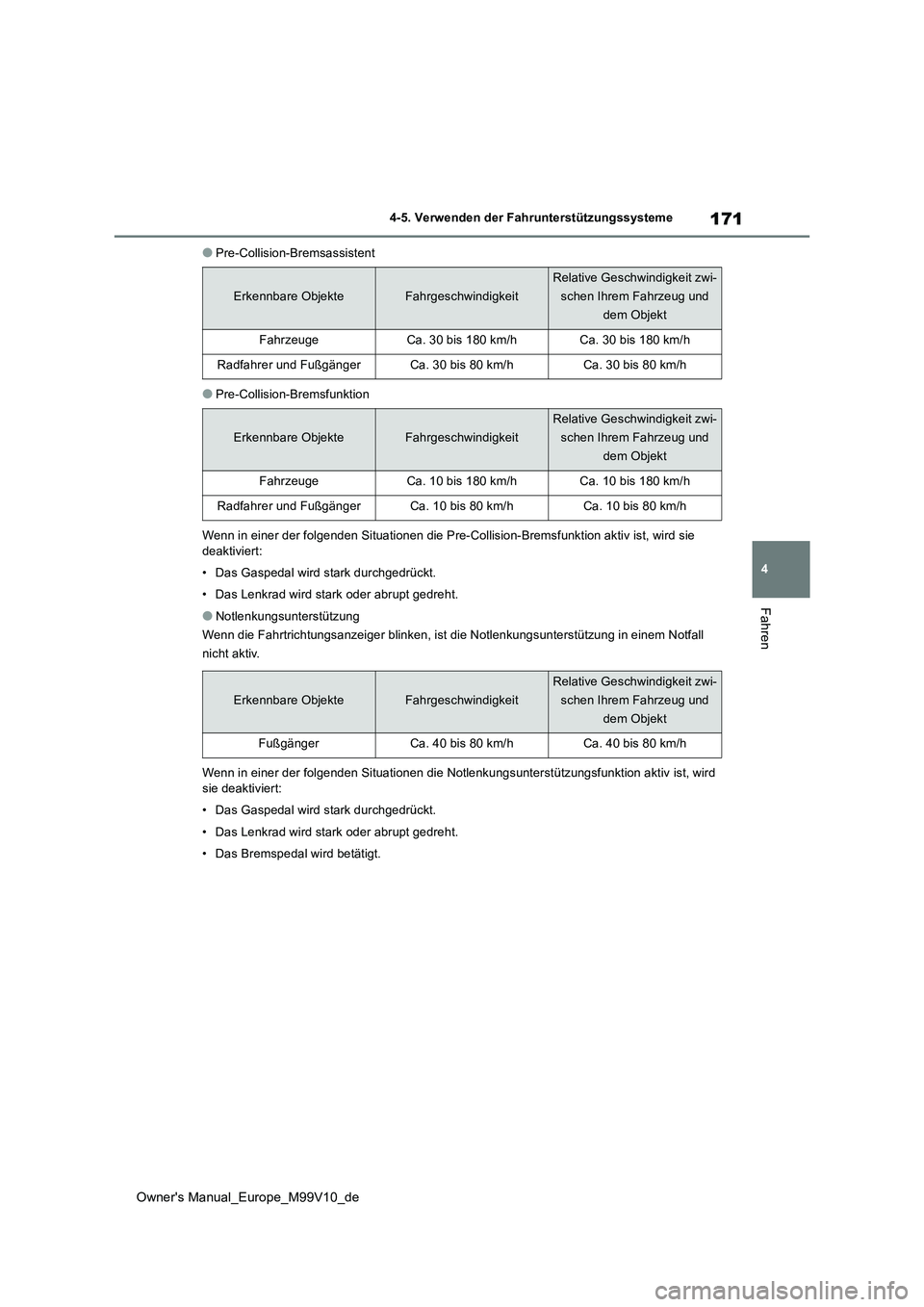

171
4
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
●Pre-Collision-Bremsassistent
●Pre-Collision-Bremsfunktion
Wenn in einer der folgenden Situationen die Pre-Collision-Brems funktion aktiv ist, wird sie
deaktiviert:
• Das Gaspedal wird stark durchgedrückt.
• Das Lenkrad wird star k oder abrupt gedreht.
●Notlenkungsunterstützung
Wenn die Fahrtrichtungsanzeiger blinken, ist die Notlenkungsunt erstützung in einem Notfall
nicht aktiv.
Wenn in einer der folgenden Situationen die Notlenkungsunterstü tzungsfunktion aktiv ist, wird
sie deaktiviert:
• Das Gaspedal wird stark durchgedrückt.
• Das Lenkrad wird star k oder abrupt gedreht.
• Das Bremspedal wird betätigt.
Erkennbare ObjekteFahrgeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Radfahrer und FußgängerCa. 30 bis 80 km/hCa. 30 bis 80 km/h
Erkennbare ObjekteFahrgeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Radfahrer und FußgängerCa. 10 bis 80 km/hCa. 10 bis 80 km/h
Erkennbare ObjekteFahrgeschwindigkeit
Relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und
dem Objekt
FußgängerCa. 40 bis 80 km/hCa. 40 bis 80 km/h

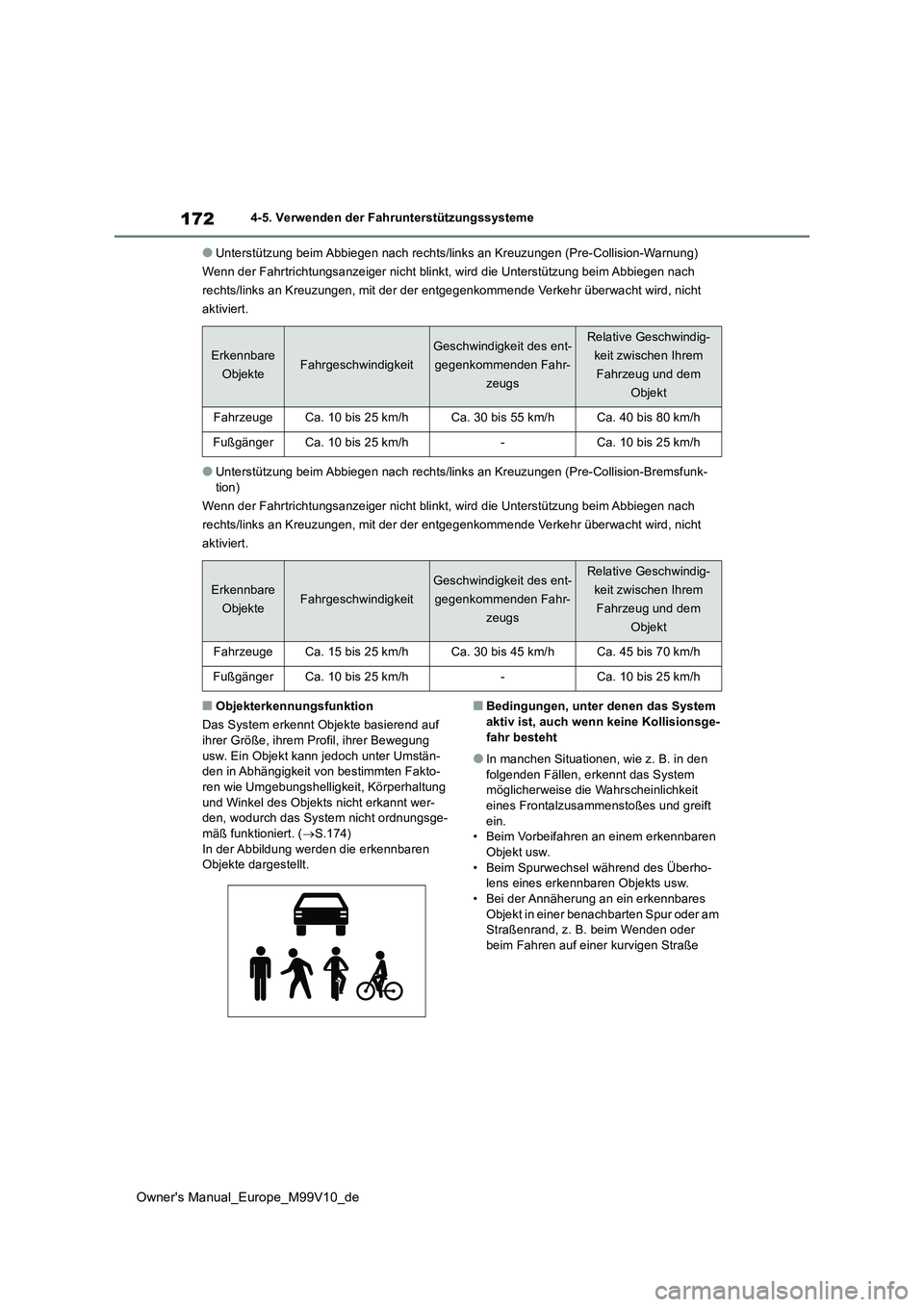

172
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
●Unterstützung beim Abbiegen nach rechts/links an Kreuzungen (Pre-Collision-Warnung)
Wenn der Fahrtrichtungsanzeiger n icht blinkt, wird die Unterstützung beim Abbiegen nach
rechts/links an Kreuzungen, mit der der entgegenkommende Verkeh r überwacht wird, nicht
aktiviert.
●Unterstützung beim Abbiegen nach rechts/links an Kreuzungen (Pr e-Collision-Bremsfunk- tion)
Wenn der Fahrtrichtungsanzeiger n icht blinkt, wird die Unterstützung beim Abbiegen nach
rechts/links an Kreuzungen, mit der der entgegenkommende Verkeh r überwacht wird, nicht
aktiviert.
■Objekterkennungsfunktion
Das System erkennt Objekte basierend auf ihrer Größe, ihrem Profil, ihrer Bewegung
usw. Ein Objekt kann jedoch unter Umstän- den in Abhängigkeit von bestimmten Fakto-ren wie Umgebungshelligkeit, Körperhaltung
und Winkel des Objekts nicht erkannt wer- den, wodurch das System nicht ordnungsge-mäß funktioniert. ( S.174)
In der Abbildung werden die erkennbaren Objekte dargestellt.
■Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-
fahr besteht
●In manchen Situationen, wie z. B. in den
folgenden Fällen, erkennt das System möglicherweise die Wahrscheinlichkeit eines Frontalzusammenstoßes und greift
ein. • Beim Vorbeifahren an einem erkennbaren Objekt usw.
• Beim Spurwechsel während des Überho- lens eines erkennbaren Objekts usw.• Bei der Annäherung an ein erkennbares
Objekt in einer benachbarten Spur oder am Straßenrand, z. B. beim Wenden oder beim Fahren auf einer kurvigen Straße
Erkennbare
ObjekteFahrgeschwindigkeit
Geschwindigkeit des ent-
gegenkommenden Fahr-
zeugs
Relative Geschwindig-
keit zwischen Ihrem
Fahrzeug und dem
Objekt
FahrzeugeCa. 10 bis 25 km/hCa. 30 bis 55 km/hCa. 40 bis 80 km/h
FußgängerCa. 10 bis 25 km/h-Ca. 10 bis 25 km/h
Erkennbare
ObjekteFahrgeschwindigkeit
Geschwindigkeit des ent-
gegenkommenden Fahr-
zeugs
Relative Geschwindig-
keit zwischen Ihrem
Fahrzeug und dem
Objekt
FahrzeugeCa. 15 bis 25 km/hCa. 30 bis 45 km/hCa. 45 bis 70 km/h
FußgängerCa. 10 bis 25 km/h-Ca. 10 bis 25 km/h

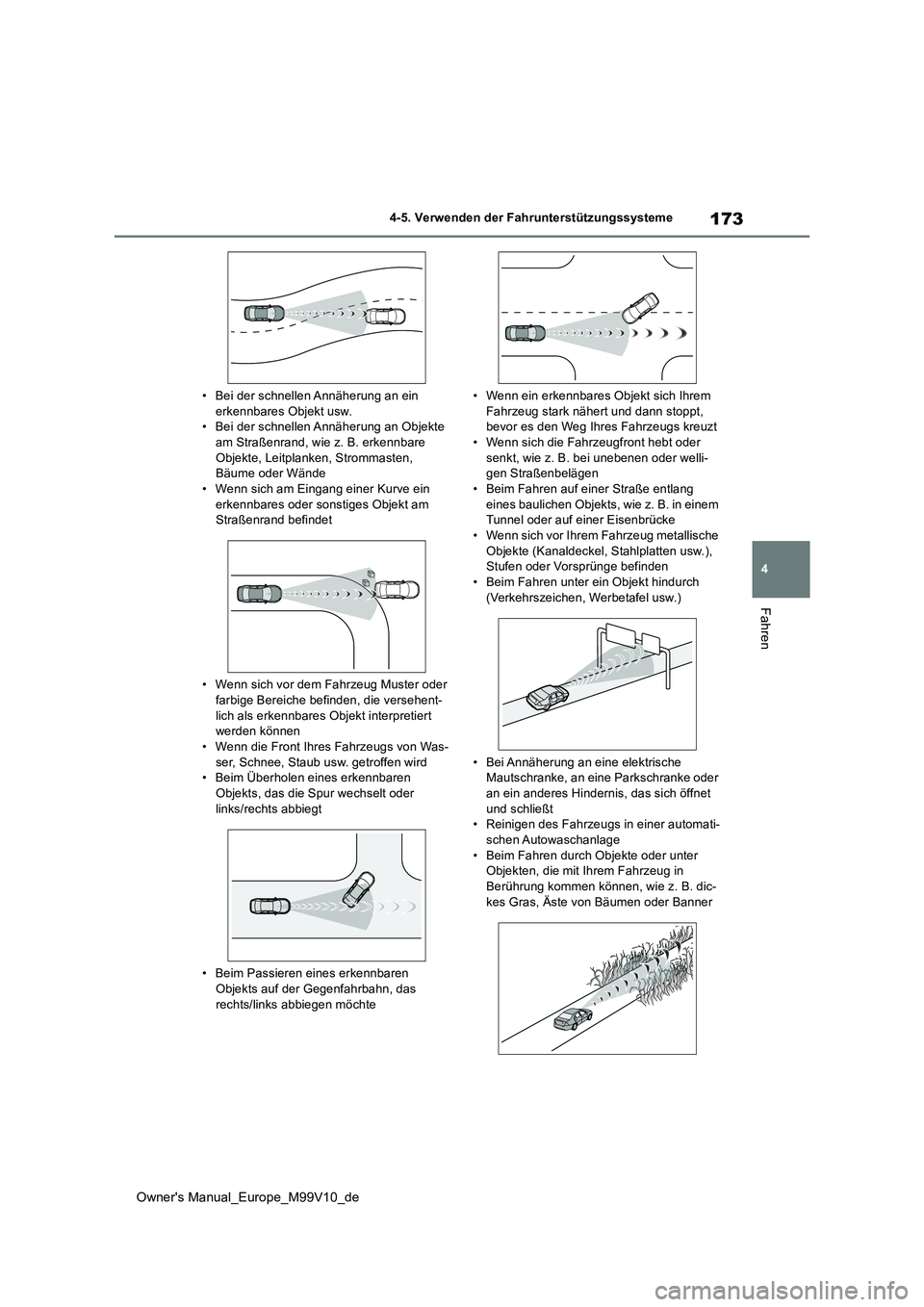

173
4
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
• Bei der schnellen Annäherung an ein erkennbares Objekt usw.• Bei der schnellen Annäherung an Objekte
am Straßenrand, wie z. B. erkennbare Objekte, Leitplanken, Strommasten, Bäume oder Wände
• Wenn sich am Eingang einer Kurve ein erkennbares oder sonstiges Objekt am Straßenrand befindet
• Wenn sich vor dem Fahrzeug Muster oder farbige Bereiche befinden, die versehent-
lich als erkennbares Objekt interpretiert werden können• Wenn die Front Ihres Fahrzeugs von Was-
ser, Schnee, Staub usw. getroffen wird • Beim Überholen eines erkennbaren Objekts, das die Spur wechselt oder
links/rechts abbiegt
• Beim Passieren eines erkennbaren
Objekts auf der Gegenfahrbahn, das rechts/links abbiegen möchte
• Wenn ein erkennbares Objekt sich Ihrem Fahrzeug stark nähert und dann stoppt, bevor es den Weg Ihres Fahrzeugs kreuzt
• Wenn sich die Fahrzeugfront hebt oder senkt, wie z. B. bei unebenen oder welli-gen Straßenbelägen
• Beim Fahren auf einer Straße entlang eines baulichen Objekts, wie z. B. in einem Tunnel oder auf einer Eisenbrücke
• Wenn sich vor Ihrem Fahrzeug metallische Objekte (Kanaldeckel, Stahlplatten usw.), Stufen oder Vorsprünge befinden
• Beim Fahren unter ein Objekt hindurch (Verkehrszeichen, Werbetafel usw.)
• Bei Annäherung an eine elektrische Mautschranke, an eine Parkschranke oder an ein anderes Hindernis, das sich öffnet
und schließt • Reinigen des Fahrzeugs in einer automati-schen Autowaschanlage
• Beim Fahren durch Objekte oder unter Objekten, die mit Ihrem Fahrzeug in Berührung kommen können, wie z. B. dic-
kes Gras, Äste von Bäumen oder Banner

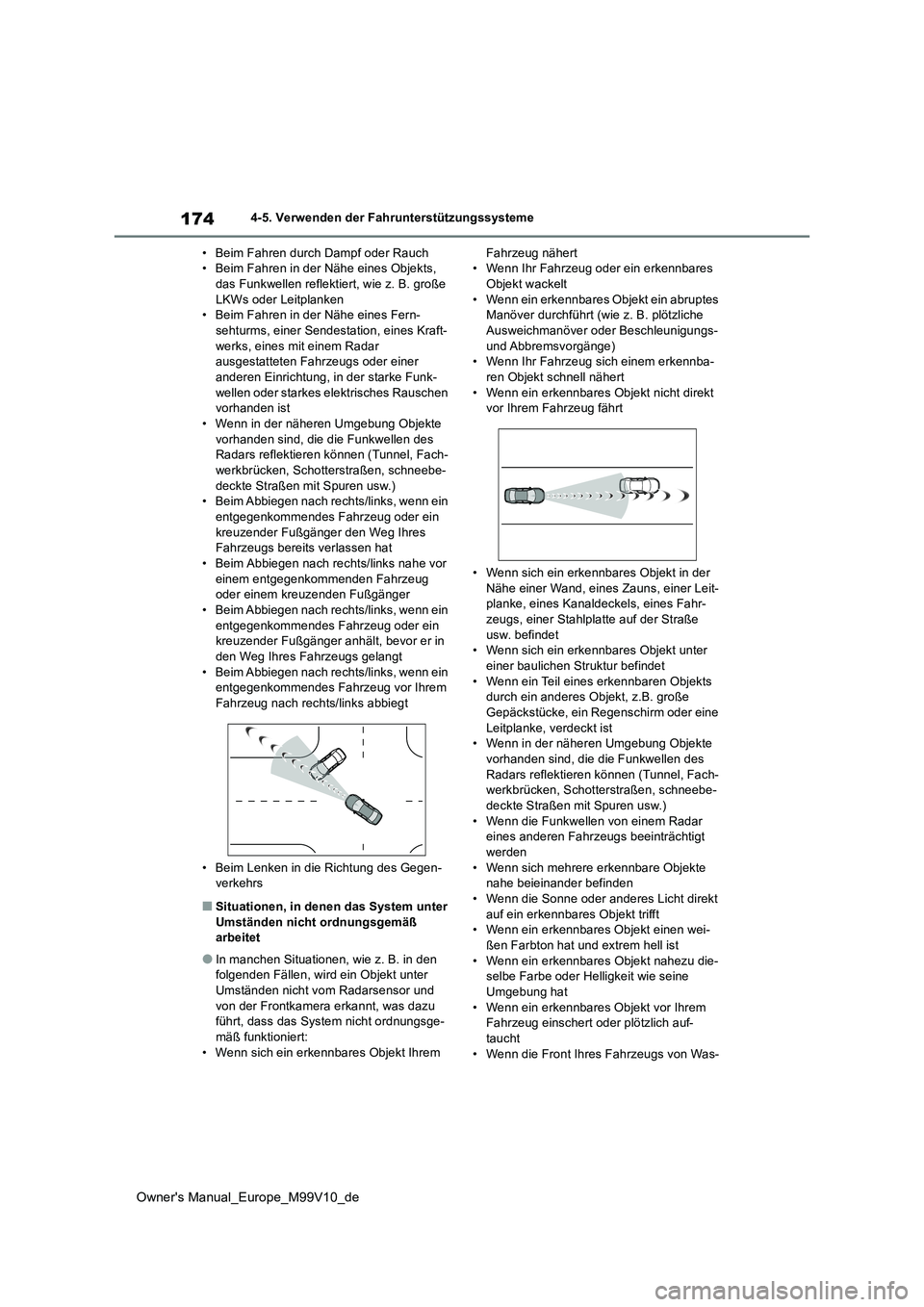

174
Owner's Manual_Europe_M99V10_de
4-5. Verwenden der Fahrunterstützungssysteme
• Beim Fahren durch Dampf oder Rauch • Beim Fahren in der Nähe eines Objekts, das Funkwellen reflektiert, wie z. B. große
LKWs oder Leitplanken • Beim Fahren in der Nähe eines Fern-sehturms, einer Sendestation, eines Kraft-
werks, eines mit einem Radar ausgestatteten Fahrzeugs oder einer anderen Einrichtung, in der starke Funk-
wellen oder starkes elektrisches Rauschen vorhanden ist• Wenn in der näheren Umgebung Objekte
vorhanden sind, die die Funkwellen des Radars reflektieren können (Tunnel, Fach-werkbrücken, Schotterstraßen, schneebe-
deckte Straßen mit Spuren usw.) • Beim Abbiegen nach rechts/links, wenn ein entgegenkommendes Fahrzeug oder ein
kreuzender Fußgänger den Weg Ihres Fahrzeugs bereits verlassen hat• Beim Abbiegen nach rechts/links nahe vor
einem entgegenkommenden Fahrzeug oder einem kreuzenden Fußgänger• Beim Abbiegen nach rechts/links, wenn ein
entgegenkommendes Fahrzeug oder ein kreuzender Fußgänger anhält, bevor er in den Weg Ihres Fahrzeugs gelangt
• Beim Abbiegen nach rechts/links, wenn ein entgegenkommendes Fahrzeug vor Ihrem Fahrzeug nach rechts/links abbiegt
• Beim Lenken in die Richtung des Gegen- verkehrs
■Situationen, in denen das System unter
Umständen nicht ordnungsgemäß arbeitet
●In manchen Situationen, wie z. B. in den folgenden Fällen, wird ein Objekt unter Umständen nicht vom Radarsensor und
von der Frontkamera erkannt, was dazu führt, dass das System nicht ordnungsge-mäß funktioniert:
• Wenn sich ein erkennbares Objekt Ihrem
Fahrzeug nähert • Wenn Ihr Fahrzeug oder ein erkennbares Objekt wackelt
• Wenn ein erkennbares Objekt ein abruptes Manöver durchführt ( wie z. B. plötzliche Ausweichmanöver oder Beschleunigungs-
und Abbremsvorgänge) • Wenn Ihr Fahrzeug sich einem erkennba-ren Objekt schnell nähert
• Wenn ein erkennbares O bjekt nicht direkt vor Ihrem Fahrzeug fährt
• Wenn sich ein erkennbares Objekt in der Nähe einer Wand, eines Zauns, einer Leit-planke, eines Kanaldeckels, eines Fahr-
zeugs, einer Stahlplatte auf der Straße usw. befindet• Wenn sich ein erkennbares Objekt unter
einer baulichen Struktur befindet • Wenn ein Teil eines erkennbaren Objekts durch ein anderes Objekt, z.B. große
Gepäckstücke, ein Regenschirm oder eine Leitplanke, verdeckt ist• Wenn in der näheren Umgebung Objekte
vorhanden sind, die die Funkwellen des Radars reflektieren können (Tunnel, Fach-werkbrücken, Schotterstraßen, schneebe-
deckte Straßen mit Spuren usw.) • Wenn die Funkwellen von einem Radar eines anderen Fahrzeugs beeinträchtigt
werden • Wenn sich mehrere erkennbare Objekte nahe beieinander befinden
• Wenn die Sonne oder anderes Licht direkt auf ein erkennbares Objekt trifft• Wenn ein erkennbares Objekt einen wei-
ßen Farbton hat und extrem hell ist • Wenn ein erkennbares Objekt nahezu die-selbe Farbe oder Helligkeit wie seine
Umgebung hat • Wenn ein erkennbares Objekt vor Ihrem Fahrzeug einschert oder plötzlich auf-
taucht • Wenn die Front Ihres Fahrzeugs von Was-
