2022 TOYOTA AYGO X Betriebsanleitungen (in German)

263
6
Owner's Manual_Europe_M99V10_de

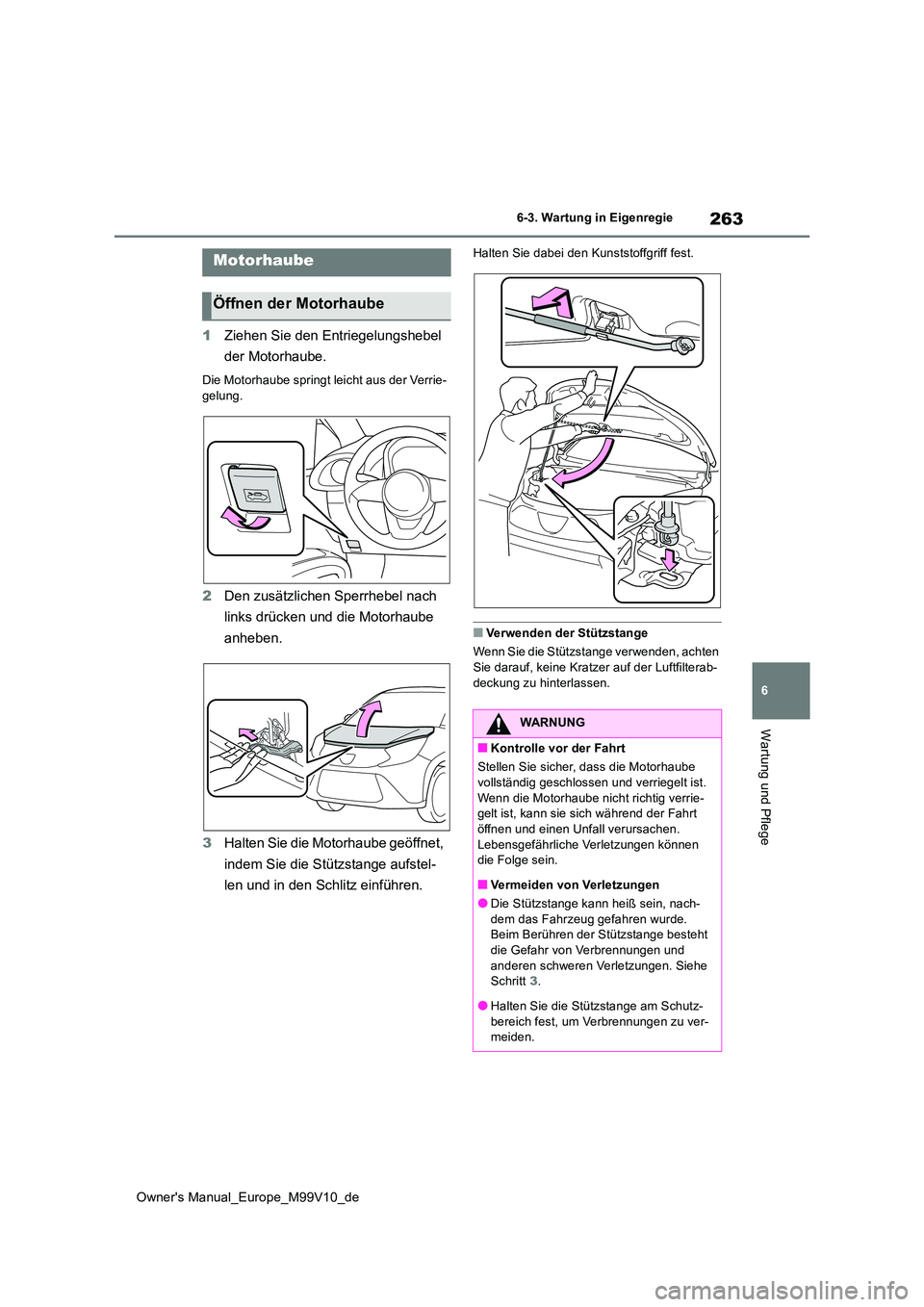

6-3. Wartung in Eigenregie
Wartung und Pflege
1Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der Verrie- gelung.
2 Den zusätzlichen Sperrhebel nach
links drücken und die Motorhaube
anheben.
3 Halten Sie die Motorhaube geöffnet,
indem Sie die Stützstange aufstel-
len und in den Schlitz einführen.
Halten Sie dabei den Kunststoffgriff fest.
■Verwenden der Stützstange
Wenn Sie die Stützstange verwenden, achten Sie darauf, keine Kratzer auf der Luftfilterab-
deckung zu hinterlassen.
Motorhaube
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verrie- gelt ist, kann sie sich während der Fahrt öffnen und einen Unfall verursachen.
Lebensgefährliche Verletzungen können die Folge sein.
■Vermeiden von Verletzungen
●Die Stützstange kann heiß sein, nach-
dem das Fahrzeug gefahren wurde. Beim Berühren der Stützstange besteht die Gefahr von Verbrennungen und
anderen schweren Verletzungen. Siehe Schritt 3.
●Halten Sie die Stützstange am Schutz-
bereich fest, um Verbrennungen zu ver- meiden.

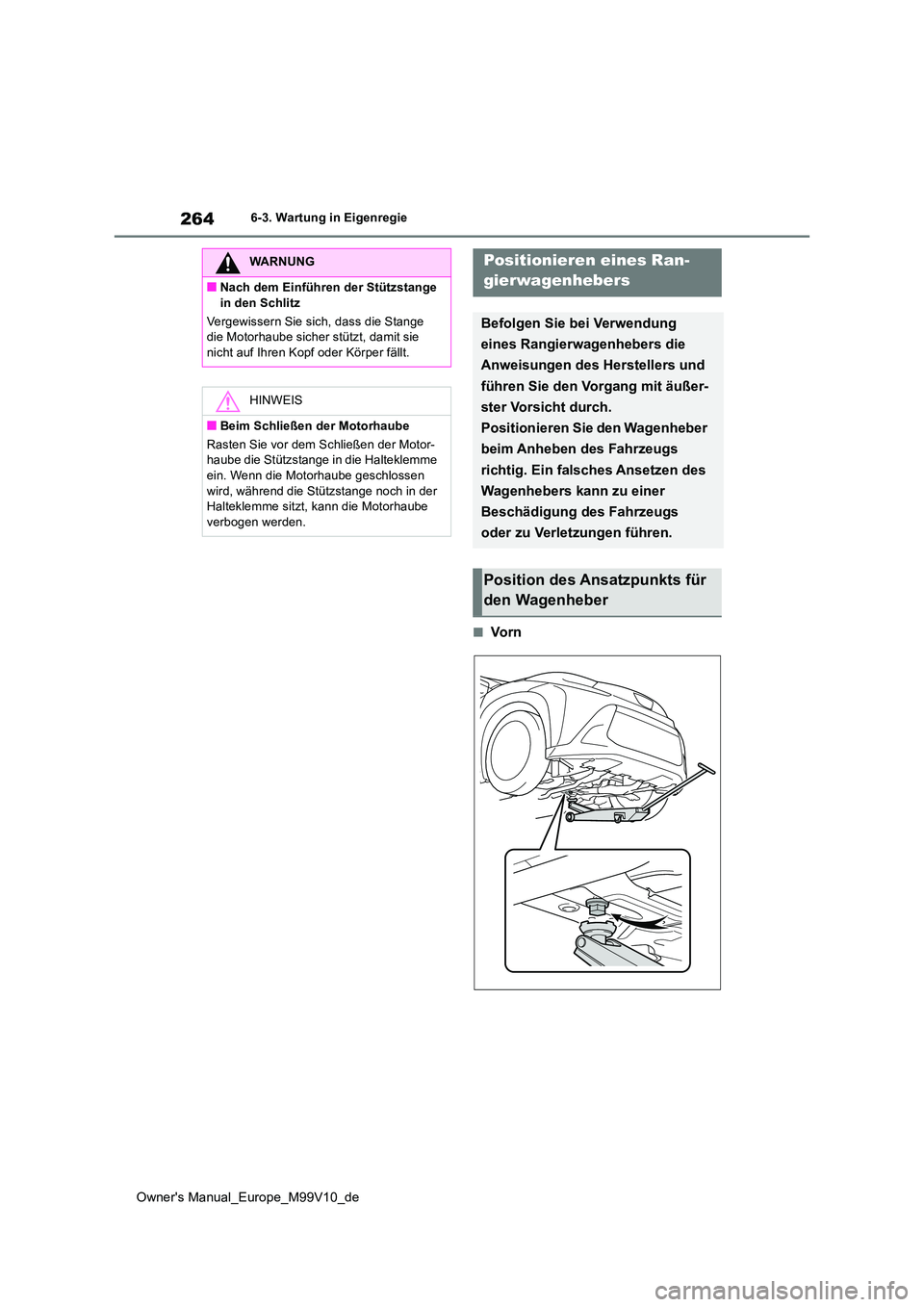

264
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
■Vo r n
WARNUNG
■Nach dem Einführen der Stützstange
in den Schlitz
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt, damit sie nicht auf Ihren Kopf oder Körper fällt.
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motor- haube die Stützstange in die Halteklemme ein. Wenn die Motorhaube geschlossen
wird, während die Stützstange noch in der Halteklemme sitzt, kann die Motorhaube verbogen werden.
Positionieren eines Ran-
gierwagenhebers
Befolgen Sie bei Verwendung
eines Rangierwagenhebers die
Anweisungen des Herstellers und
führen Sie den Vorgang mit äußer-
ster Vorsicht durch.
Positionieren Sie den Wagenheber
beim Anheben des Fahrzeugs
richtig. Ein falsches Ansetzen des
Wagenhebers kann zu einer
Beschädigung des Fahrzeugs
oder zu Verletzungen führen.
Position des Ansatzpunkts für
den Wagenheber

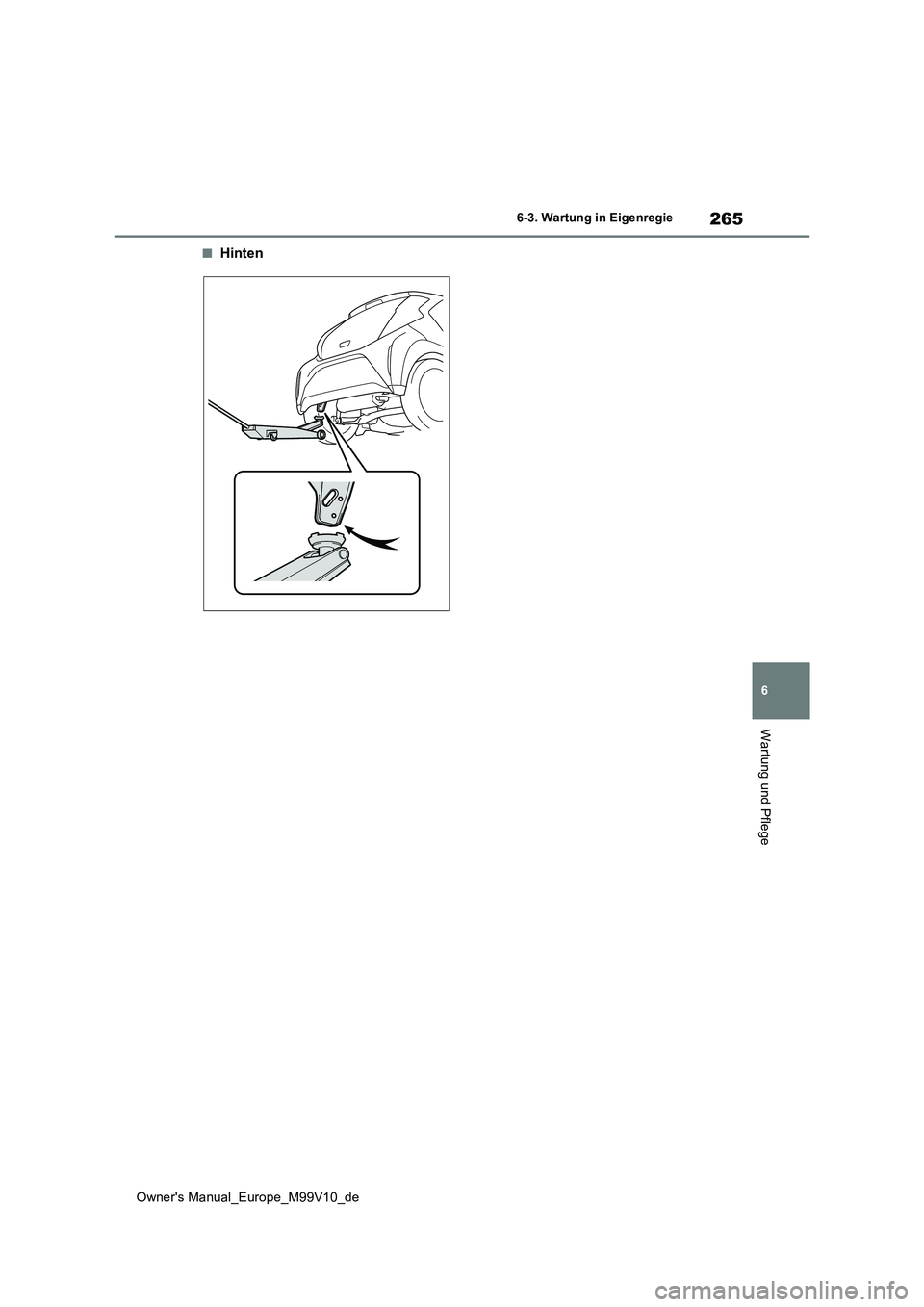

265
6
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Wartung und Pflege
■Hinten

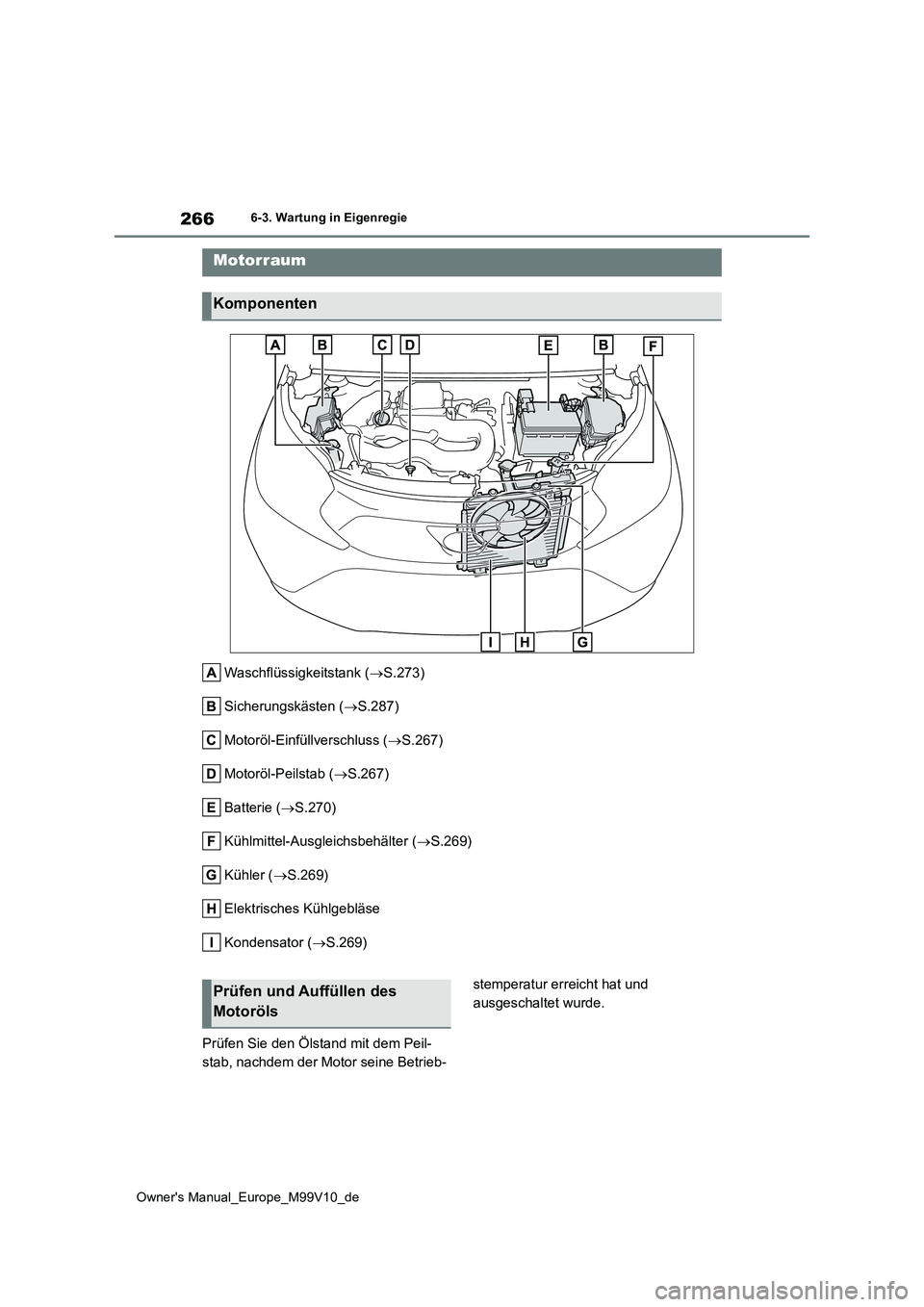

266
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Waschflüssigkeitstank (S.273)
Sicherungskästen ( S.287)
Motoröl-Einfüllverschluss ( S.267)
Motoröl-Peilstab ( S.267)
Batterie ( S.270)
Kühlmittel-Ausgleichsbehälter ( S.269)
Kühler ( S.269)
Elektrisches Kühlgebläse
Kondensator ( S.269)
Prüfen Sie den Ölstand mit dem Peil-
stab, nachdem der Motor seine Betrieb-
stemperatur erreicht hat und
ausgeschaltet wurde.
Motorraum
Komponenten
Prüfen und Auffüllen des
Motoröls

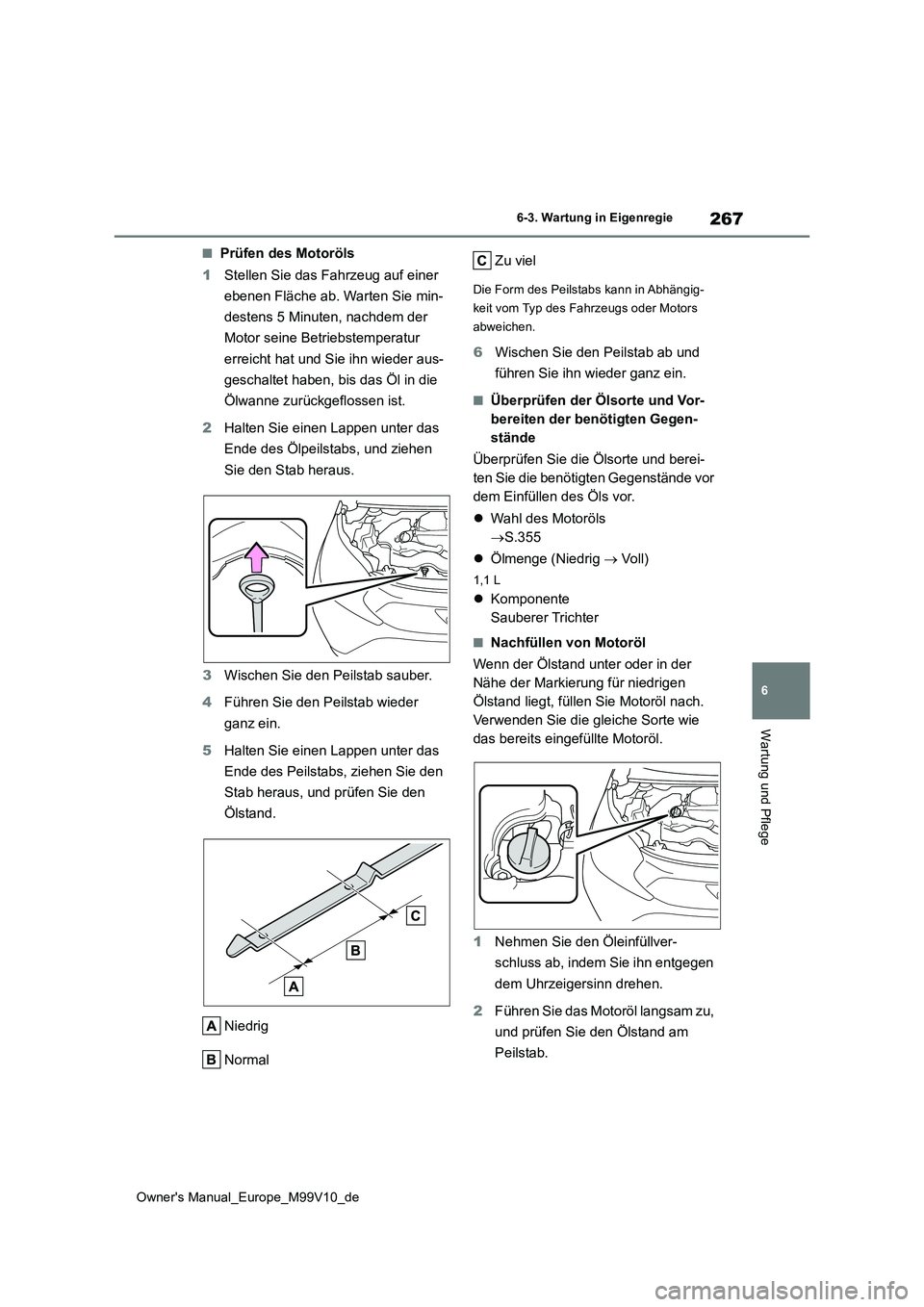

267
6
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Wartung und Pflege
■Prüfen des Motoröls
1 Stellen Sie das Fahrzeug auf einer
ebenen Fläche ab. Warten Sie min-
destens 5 Minuten, nachdem der
Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder aus-
geschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
2 Halten Sie einen Lappen unter das
Ende des Ölpeilstabs, und ziehen
Sie den Stab heraus.
3 Wischen Sie den Peilstab sauber.
4 Führen Sie den Peilstab wieder
ganz ein.
5 Halten Sie einen Lappen unter das
Ende des Peilstabs, ziehen Sie den
Stab heraus, und prüfen Sie den
Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in Abhängig-
keit vom Typ des Fahrzeugs oder Motors
abweichen.
6 Wischen Sie den Peilstab ab und
führen Sie ihn wieder ganz ein.
■Überprüfen der Ölsorte und Vor-
bereiten der benötigten Gegen-
stände
Überprüfen Sie die Ölsorte und berei-
ten Sie die benötigten Gegenstände vor
dem Einfüllen des Öls vor.
 Wahl des Motoröls
 S.355
 Ölmenge (Niedrig  Voll)
1,1 L
Komponente
Sauberer Trichter
■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl nach.
Verwenden Sie die gleiche Sorte wie
das bereits eingefüllte Motoröl.
1 Nehmen Sie den Öleinfüllver-
schluss ab, indem Sie ihn entgegen
dem Uhrzeigersinn drehen.
2 Führen Sie das Motoröl langsam zu,
und prüfen Sie den Ölstand am
Peilstab.

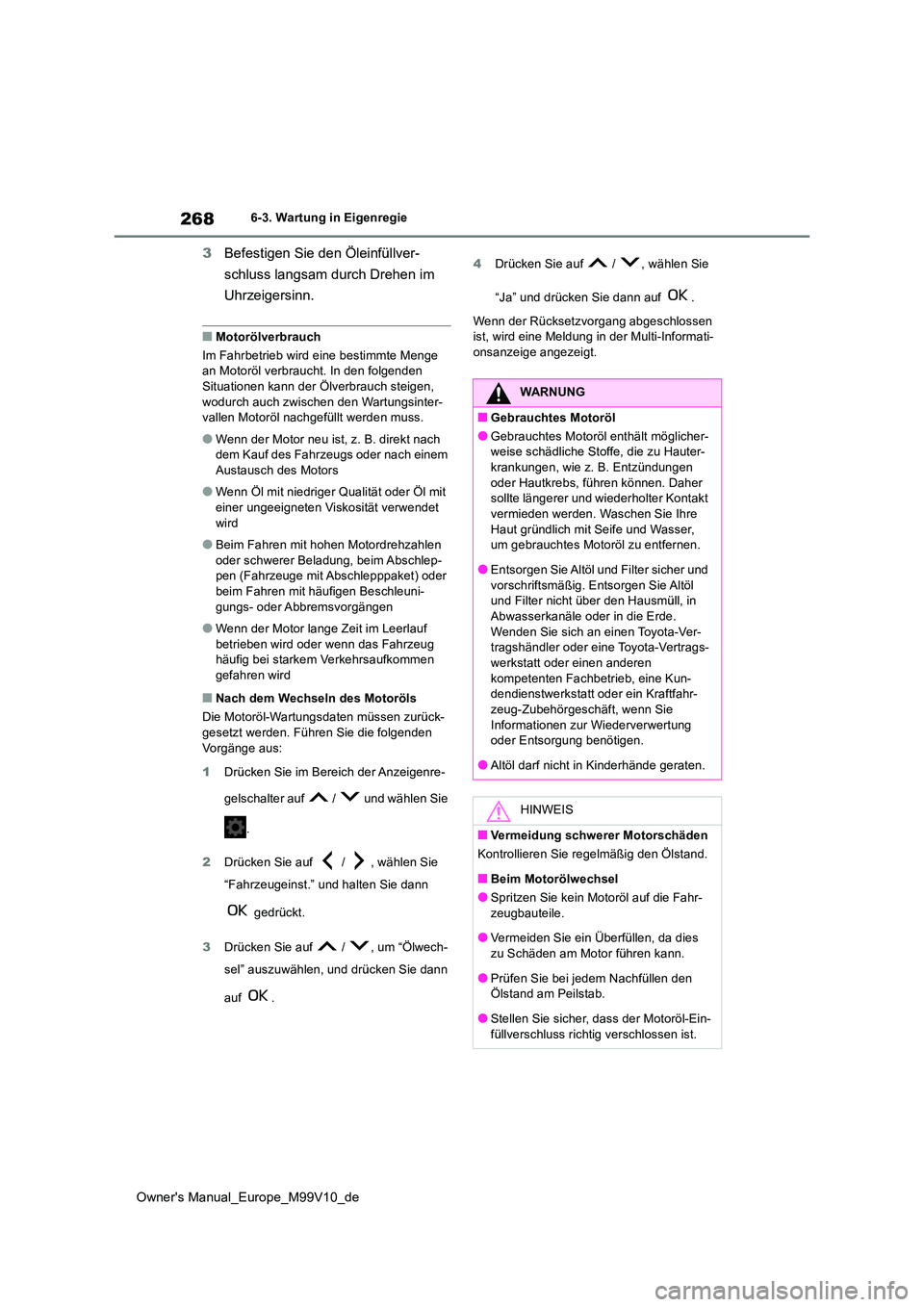

268
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
3Befestigen Sie den Öleinfüllver-
schluss langsam durch Drehen im
Uhrzeigersinn.
■Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden Situationen kann der Ölverbrauch steigen,
wodurch auch zwischen den Wartungsinter- vallen Motoröl nachgefüllt werden muss.
●Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem Austausch des Motors
●Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
●Beim Fahren mit hohen Motordrehzahlen
oder schwerer Beladung, beim Abschlep- pen (Fahrzeuge mit Abschlepppaket) oder beim Fahren mit häufigen Beschleuni-
gungs- oder Abbremsvorgängen
●Wenn der Motor lange Zeit im Leerlauf
betrieben wird oder wenn das Fahrzeug häufig bei starkem Verkehrsaufkommen gefahren wird
■Nach dem Wechseln des Motoröls
Die Motoröl-Wartungsdaten müssen zurück-
gesetzt werden. Führen Sie die folgenden Vorgänge aus:
1 Drücken Sie im Bereich der Anzeigenre-
gelschalter auf / und wählen Sie
.
2 Drücken Sie auf / , wählen Sie
“Fahrzeugeinst.” und halten Sie dann
gedrückt.
3 Drücken Sie auf / , um “Ölwech-
sel” auszuwählen, und drücken Sie dann
auf .
4 Drücken Sie auf / , wählen Sie
“Ja” und drücken Sie dann auf .
Wenn der Rücksetzvorgang abgeschlossen ist, wird eine Meldung in der Multi-Informati-
onsanzeige angezeigt.
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält möglicher- weise schädliche Stoffe, die zu Hauter-
krankungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte längerer und wiederholter Kontakt
vermieden werden. Waschen Sie Ihre Haut gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und Filter nicht über den Hausmüll, in
Abwasserkanäle oder in die Erde. Wenden Sie sich an einen Toyota-Ver-tragshändler oder eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb, eine Kun-dendienstwerkstatt oder ein Kraftfahr-
zeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederverwertung oder Entsorgung benötigen.
●Altöl darf nicht in Kinderhände geraten.
HINWEIS
■Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Spritzen Sie kein Motoröl auf die Fahr- zeugbauteile.
●Vermeiden Sie ein Überfüllen, da dies
zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Ein-füllverschluss richtig verschlossen ist.

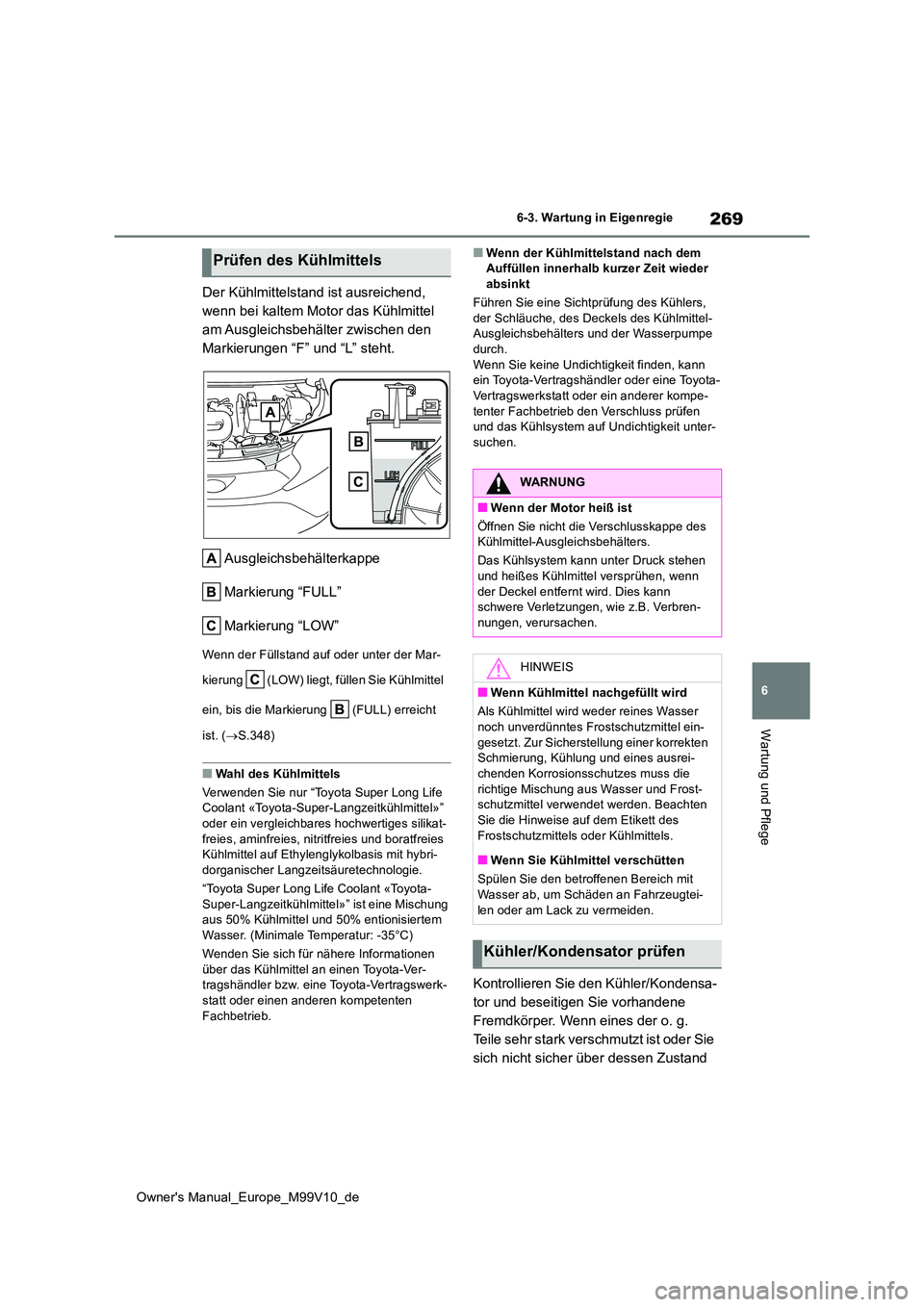

269
6
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
Wartung und Pflege
Der Kühlmittelstand ist ausreichend,
wenn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den
Markierungen “F” und “L” steht.
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der Mar-
kierung (LOW) liegt, füllen Sie Kühlmittel
ein, bis die Markierung (FULL) erreicht
ist. ( S.348)
■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant «Toyota-Super-Langzeitkühlmittel»”
oder ein vergleichbares hochwertiges silikat- freies, aminfreies, nitritfreies und boratfreies Kühlmittel auf Ethylenglykolbasis mit hybri-
dorganischer Langzei tsäuretechnologie.
“Toyota Super Long Life Coolant «Toyota- Super-Langzeitkühlmittel»” ist eine Mischung aus 50% Kühlmittel und 50% entionisiertem
Wasser. (Minimale Temperatur: -35°C)
Wenden Sie sich für nähere Informationen über das Kühlmittel an einen Toyota-Ver-tragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder absinkt
Führen Sie eine Sichtprüfung des Kühlers,
der Schläuche, des Deckels des Kühlmittel- Ausgleichsbehälters und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder ein anderer kompe-
tenter Fachbetrieb den Verschluss prüfen und das Kühlsystem auf Undichtigkeit unter-suchen.
Kontrollieren Sie den Kühler/Kondensa-
tor und beseitigen Sie vorhandene
Fremdkörper. Wenn eines der o. g.
Teile sehr stark verschmutzt ist oder Sie
sich nicht sicher über dessen Zustand
Prüfen des Kühlmittels
WARNUNG
■Wenn der Motor heiß ist
Öffnen Sie nicht die Verschlusskappe des Kühlmittel-Ausgleichsbehälters.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbren-nungen, verursachen.
HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel ein-
gesetzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausrei-chenden Korrosionsschutzes muss die
richtige Mischung aus Wasser und Frost- schutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des
Frostschutzmittels oder Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugtei-
len oder am Lack zu vermeiden.
Kühler/Kondensator prüfen

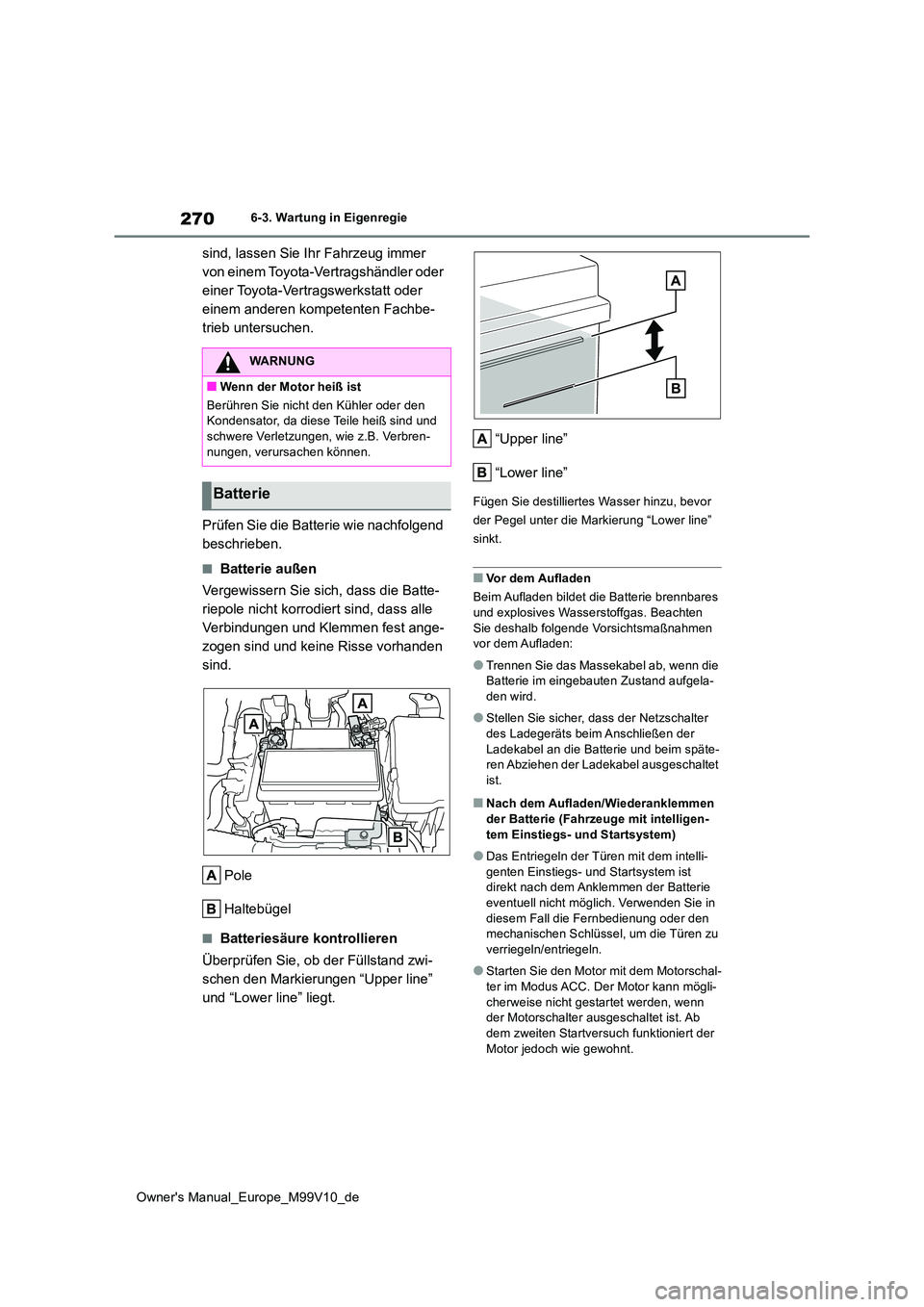

270
Owner's Manual_Europe_M99V10_de
6-3. Wartung in Eigenregie
sind, lassen Sie Ihr Fahrzeug immer
von einem Toyota-Vertragshändler oder
einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe-
trieb untersuchen.
Prüfen Sie die Batterie wie nachfolgend
beschrieben.
■Batterie außen
Vergewissern Sie sich, dass die Batte-
riepole nicht korrodiert sind, dass alle
Verbindungen und Klemmen fest ange-
zogen sind und keine Risse vorhanden
sind.
Pole
Haltebügel
■Batteriesäure kontrollieren
Überprüfen Sie, ob der Füllstand zwi-
schen den Markierungen “Upper line”
und “Lower line” liegt.
“Upper line”
“Lower line”
Fügen Sie destilliertes Wasser hinzu, bevor
der Pegel unter die Markierung “Lower line”
sinkt.
■Vor dem Aufladen
Beim Aufladen bildet die Batterie brennbares und explosives Wasserstoffgas. Beachten
Sie deshalb folgende Vorsichtsmaßnahmen vor dem Aufladen:
●Trennen Sie das Massekabel ab, wenn die Batterie im eingebauten Zustand aufgela-den wird.
●Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der
Ladekabel an die Batterie und beim späte- ren Abziehen der Ladekabel ausgeschaltet ist.
■Nach dem Aufladen/Wiederanklemmen
der Batterie (Fahrzeuge mit intelligen- tem Einstiegs- und Startsystem)
●Das Entriegeln der Türen mit dem intelli-genten Einstiegs- und Startsystem ist direkt nach dem Anklemmen der Batterie
eventuell nicht möglich. Verwenden Sie in diesem Fall die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu
verriegeln/entriegeln.
●Starten Sie den Motor mit dem Motorschal-
ter im Modus ACC. Der Motor kann mögli- cherweise nicht gestartet werden, wenn der Motorschalter ausgeschaltet ist. Ab
dem zweiten Startversuch funktioniert der Motor jedoch wie gewohnt.
WARNUNG
■Wenn der Motor heiß ist
Berühren Sie nicht den Kühler oder den Kondensator, da diese Teile heiß sind und schwere Verletzungen, wie z.B. Verbren-
nungen, verursachen können.
Batterie
