2021 TOYOTA HILUX Návod na použitie (in Slovakian)

6818-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
8
Keď nastanú problémy
VÝSTRAHA
■Použitie zdviháku
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spa dne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
● Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
● Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
● Uistite sa, že sa zdvihák môže správne pohybovať.
● Vždy skontrolujte, že je zdvihák bezpečne nasadený na správne zdvíhacie
miesto.
● Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
● Keď je vozidlo podoprené zdvihákom, neštartujte alebo nenechávajte be-
žať motor.
● Nezdvíhajte vozidlo, ak je niekto vo vnútri.
● Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
● Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
● Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
Buďte obzvlášť opatrní pri spúšťaní vozidla na zem, aby ste nez ranili nieko-
ho, kto pracuje na vozidle alebo v blízkosti vozidla.
■ Používanie kľuky zdviháku
Zasuňte štvorcovú hlavu bezpečne, až budete počuť cvaknutie, ab y ste za-
bránili neočakávanému vypadnutiu častí nástavca.
● Nepokračujte vo zdvíhaní, akonáhle sa
objaví žltá výstražná čiara.Žltá
výstražná
čiara

6828-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
Modely s krátkou kabínou
Vyháknite remienok a vyberte
kabelu von.
Vyberte zdvihák von.
Uvoľniť
Dotiahnuť
Vybratie zdviháku a kabely na náradie
1
2
1
2

6838-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
8
Keď nastanú problémy

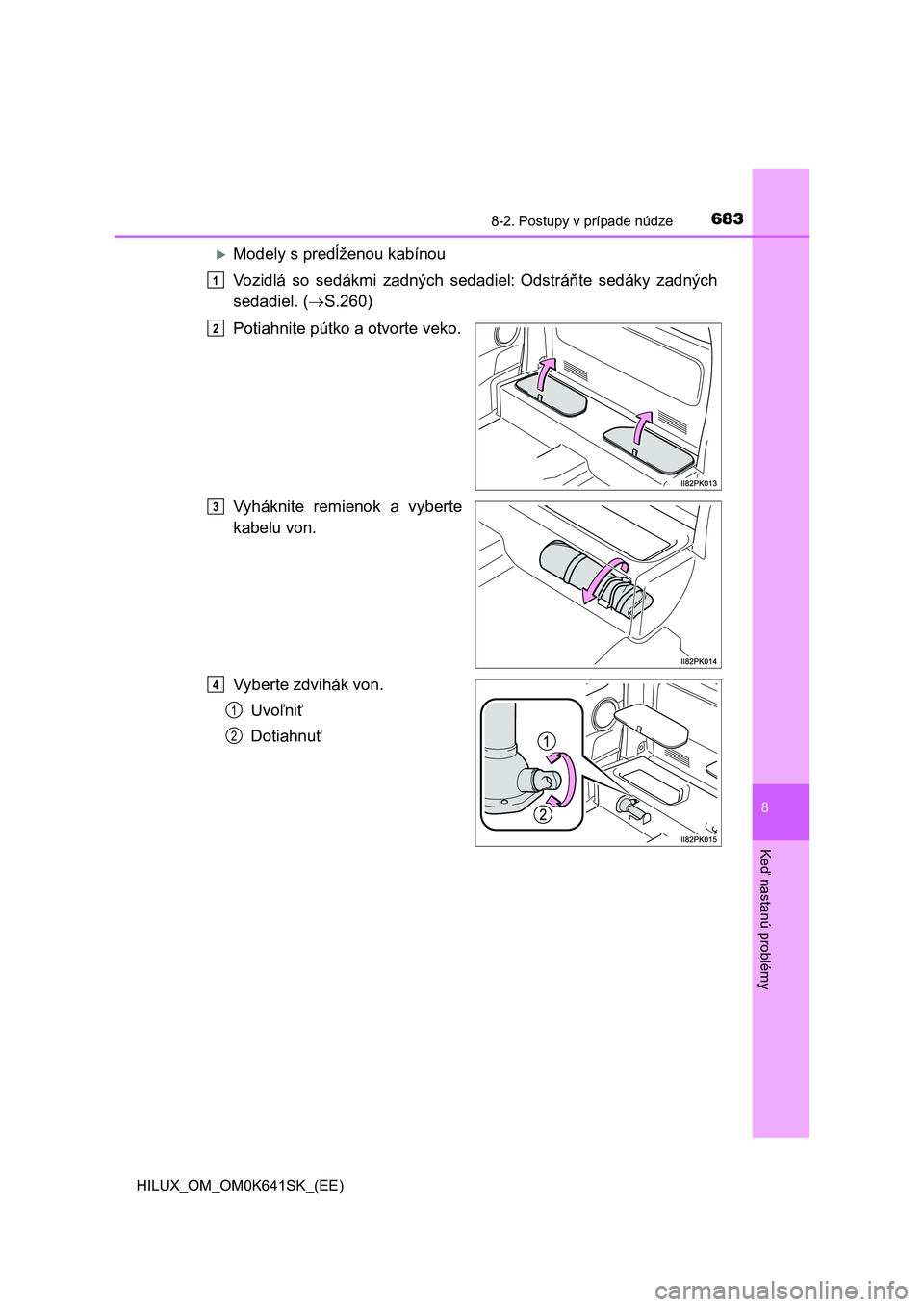

Modely s predĺženou kabínou
Vozidlá so sedákmi zadných sedadiel:Odstráňte sedáky zadných
sedadiel. ( S.260)
Potiahnite pútko a otvorte veko.
Vyháknite remienok a vyberte
kabelu von.
Vyberte zdvihák von.
Uvoľniť
Dotiahnuť
1
2
3
4
1
2

6848-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
Modely s dvojitou kabínou
Odklopenie sedáku ( S.260)
Otvorte veko.
Vyberte kabelu na náradie.
Vyberte zdvihák von.
Uvoľniť
Dotiahnuť
1
2
3
4
1
2

6858-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
8
Keď nastanú problémy
Zmontujte koniec kľuky zdviháku,
nástavce kľuky zdviháku a kľúč
na matice kolies.
Pre montáž kľuky zdviháku a kľúča
na matice kolies zatlačte výstupok
na nástavci kľuky zdviháku.
Vložte koniec kľuky zdviháku
do spúšťacej skrutky.
Spustite rezervné koleso úplne
na zem.
Vyberte držiak a vytiahnite re-
zervné koleso.
Vybratie rezervného kolesa
1
2
3
4

6868-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
Zaklinujte kolesá.
Odstráňte ozdobný kryt kolesa po užitím zošikmeného konca kľúča
na matice kolies podľa obrázka.
Aby ste ochránili ozdobný kryt, dajte medzi kľúč na matice koli es a ozdob-
ný kryt handričku.
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
Ty p ATy p B

6878-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
8
Keď nastanú problémy
Mierne povoľte matice kolesa
(jedna otáčka).
Montáž kľuky zdviháku ( S.685)
Umiestnite zdvihák na miesto urč ené pre zdvíhanie podľa obrázka.
Vpredu
Pod priečnik
Ty p C
3
4
5

6888-2. Postupy v prípade núdze
HILUX_OM_OM0K641SK_(EE)
Vzadu
Pod telesom zadnej nápravy
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Keď umiestňujete zdvihák pod tele-
so zadnej nápravy, uistite sa, že
drážka na hornej časti zdviháku
dosadá správne na teleso zadnej
nápravy.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
6
7
