Page 393 of 546
3927-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
Plaatsen van een garagekrik
◆Vo o r
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de
krik niet goed is geplaatst, kan de auto beschadigd raken of van de krik
vallen en ernstig letsel veroorzaken.
AYGO_OM_Europe_OM9A012E.book Page 392 Wednesday, October 28, 2020 10:30 AM
Page 394 of 546
3937-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E
Motorruimte
Motorolievuldop (Blz. 395)
Zekeringenkast ( Blz. 418)
Accu (Blz. 399)
Koelvloeistofreservoir (Blz. 397) Radiateur (
Blz. 398)
Elektrische koelventilator
Condensor ( Blz. 398)
Oliepeilstok ( Blz. 394)
Sproeierreservoir ( Blz. 402)1
2
3
4
5
6
7
8
9
AYGO_OM_Europe_OM9A012E.book Page 393 Wednesday, October 28, 2020 10:30 AM
Page 395 of 546
3947-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afge-
zette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en is afgezet, minstens 5 minuten
om de olie de gelegenheid te geven naar het carter terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en
controleer het oliepeil terwijl u
een doek onder het uiteinde
houdt.Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de auto en het
motortype. Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
AYGO_OM_Europe_OM9A012E.book Page 394 Wednesday, October 28, 2020 10:30 AM

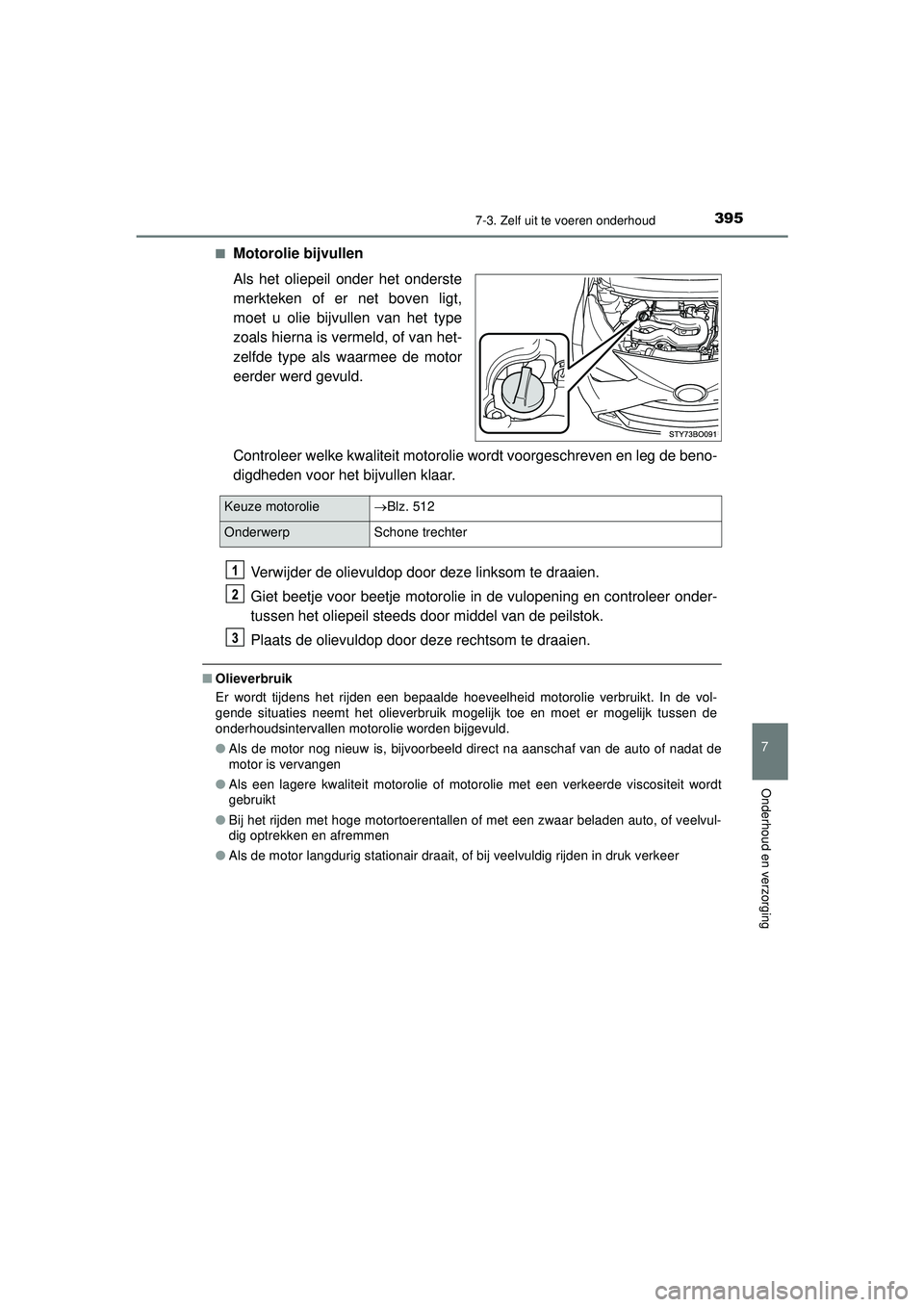

Page 396 of 546

3957-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E■
Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van het-
zelfde type als waarmee de motor
eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of veelvul-
dig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolie Blz. 512
Onderwerp Schone trechter
AYGO_OM_Europe_OM9A012E.book Page 395 Wednesday, October 28, 2020 10:30 AM
Page 397 of 546

3967-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contact met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur, een
andere naar behoren gekwalificeerde en uitgeruste deskundige, tankstation of een
automaterialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
AYGO_OM_Europe_OM9A012E.book Page 396 Wednesday, October 28, 2020 10:30 AM
Page 398 of 546

3977-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E
Het koelvloeistofniveau is correct als het zich bij koude motor tussen de
streepjes FULL of F en LOW bevindt.
Type A
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloei-
stof worden bijgevuld tot aan het FULL-
streepje.
Type B
Dop reservoir
Streepje F
LOW-streepje
Als het niveau zich op of onder het
onderste streepje (LOW) bevindt, moet
koelvloeistof worden bijgevuld tot aan
het bovenste streepje (F).
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en 50% gede-
mineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de aftap-
kraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige de druk op de
dop nakijken en controleren op lekkages in het koelsysteem.
Koelvloeistof
1
2
3
1
2
3
AYGO_OM_Europe_OM9A012E.book Page 397 Wednesday, October 28, 2020 10:30 AM

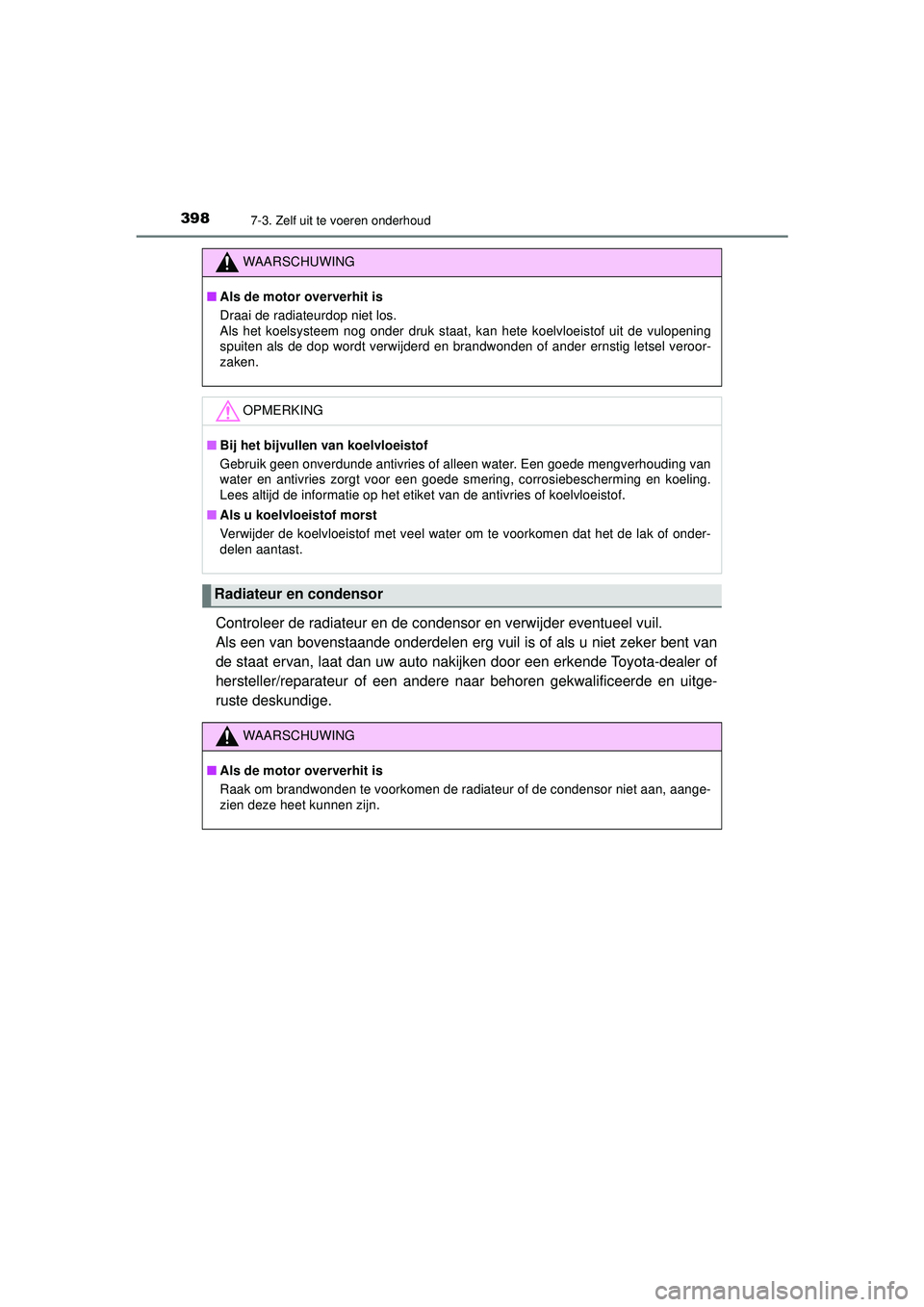

Page 399 of 546

3987-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Als de motor oververhit is
Draai de radiateurdop niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en brandwonden of ander ernstig letsel veroor-
zaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhouding van
water en antivries zorgt voor een goede smering, corrosiebescherming en koeling.
Lees altijd de informatie op het etiket van de antivries of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of onder-
delen aantast.
Radiateur en condensor
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
AYGO_OM_Europe_OM9A012E.book Page 398 Wednesday, October 28, 2020 10:30 AM
Page 400 of 546
3997-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E
Controleer de accu als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen, scheuren
en een loszittende bevestigingsbeugel.Accupolen
Klembeugel
■Controle van de accu (indien aanwezig)
Controleer de toestand van de accuvloeistof met behulp van de conditie-
indicator aan de bovenzijde.Groen: goed
Donker: bijladen is noodzakelijk.
Laat de auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Wit: werkt niet goed.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Accu
1
2
1
2
3
AYGO_OM_Europe_OM9A012E.book Page 399 Wednesday, October 28, 2020 10:30 AM
