Verwijder de lege batterij.
Plaats een nieuwe batterij met de posi-
tieve aansluiting + naar boven.
Auto's met Smart entry-systeem en startknop
Verwijder het deksel.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met tape om schade
aan de sleutel te voorkomen.
Verwijder het batterijdekseltje.
Verwijder het batterijdekseltje door aan
de knop te trekken.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de posi-
tieve aansluiting + naar boven.
Knop
AYGO_OM_Europe_OM9A012E.book Page 416 Wednesday, October 28, 2020 10:30 AM
Page 418 of 546

4177-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E

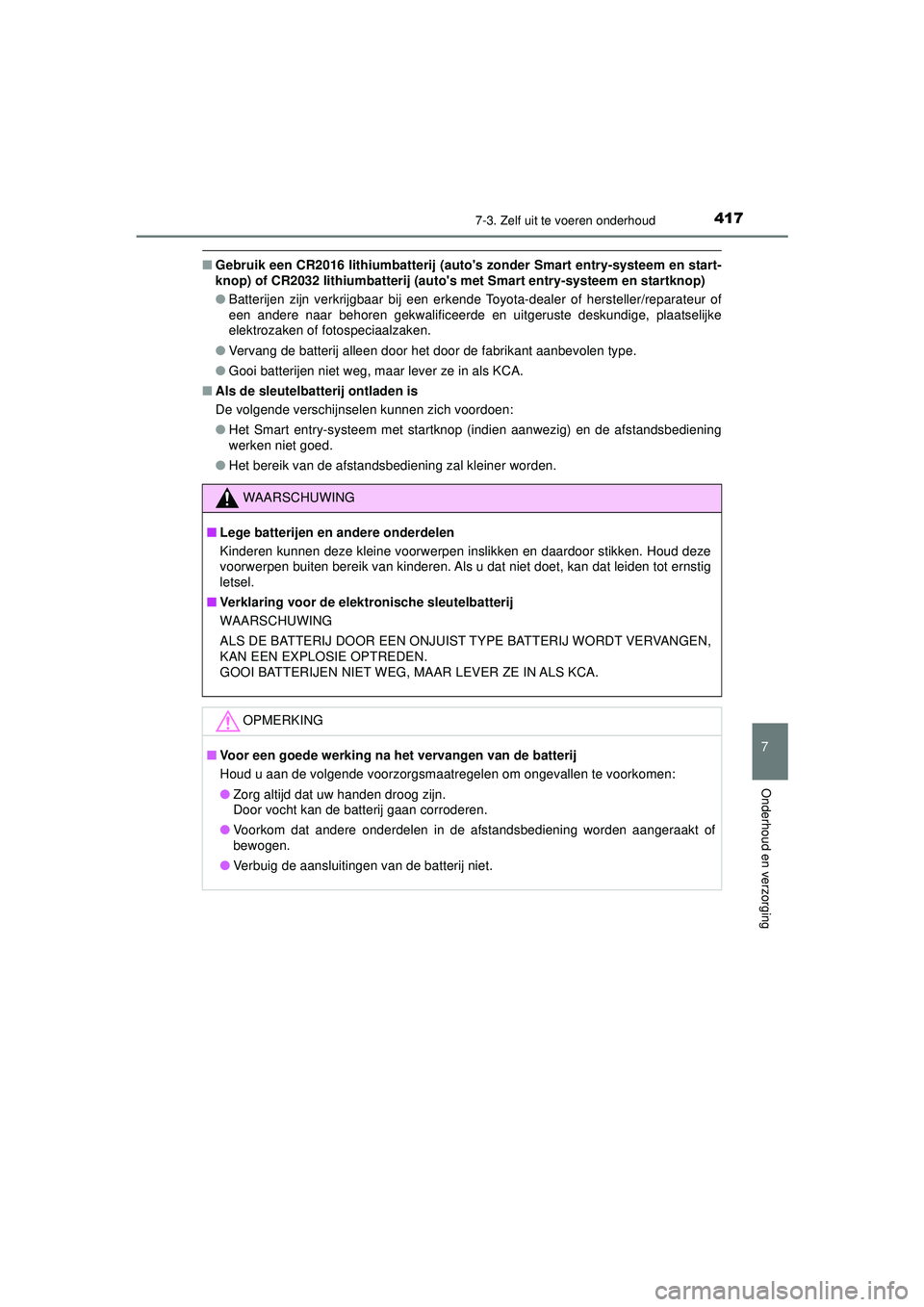

■Gebruik een CR2016 lithiumbatterij (auto' s zonder Smart entry-systeem en start-
knop) of CR2032 lithiumbatterij (auto's met Smart entry-systeem en startknop)
● Batterijen zijn verkrijgbaar bij een erke nde Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (i ndien aanwezig) en de afstandsbediening
werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken. Houd deze
voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan dat leiden tot ernstig
letsel.
■ Verklaring voor de elektronische sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
● Verbuig de aansluitingen van de batterij niet.
AYGO_OM_Europe_OM9A012E.book Page 417 Wednesday, October 28, 2020 10:30 AM
Page 419 of 546
4187-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
Controleren en ver vangen van zekeringen
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact UIT.
Zie na een systeemstoring “Plaats en stroomsterkte van zekeringen” voor
meer informatie over de te controleren zekeringen. (Blz. 420)
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglippen in en til het
klepje eraf.
Dashboard bestuurderszijde
Verwijder het afdekplaatje.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
AYGO_OM_Europe_OM9A012E.book Page 418 Wednesday, October 28, 2020 10:30 AM
Page 420 of 546
4197-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E
Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A, B en C:
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste stroom-
sterkte.
Ty p e D :
Neem contact op met een erkende Toyota-dea ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
1
2
Type AType B
Type CType D
AYGO_OM_Europe_OM9A012E.book Page 419 Wednesday, October 28, 2020 10:30 AM
Page 421 of 546
4207-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E■
Motorruimte
Plaats en stroomster
kte van zekeringen
ZekeringAmpèreCircuit
1H-LP RH-LO10Rechter koplamp (dimlicht)
2H-LP LH-LO10Linker koplamp (dimlicht), draaiknop koplamp-
verstelling
3H-LP RH-HI7,5Rechter grootlicht
4H-LP LH-HI7,5Linker koplamp (grootlicht), meters en tellers
5A/C COMP7,5Airconditioning
6IG2 NR. 37,5(Sequentieel) multipoint brandstofinspuitsys-
teem, remlichten, derde remlicht
7DOME5Interieurverlichting, bagageruimteverlichting
8HAZ10Richtingaanwijzers, alarmknipperlichten, tel-
lers en meters
9HORN10Claxon
10D/C CUT30ECU-B NR. 1, ECU-B NR. 2, ECU-B NR. 3
AYGO_OM_Europe_OM9A012E.book Page 420 Wednesday, October 28, 2020 10:30 AM
Page 422 of 546
4217-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E
11ECU-B NR. 4*17,5Multi-Mode Transmissie
12AM2 NR. 27,5(Sequentieel) multipoint brandstofinspuitsys-
teem
13AM2 NR. 37,5Smart entry-systeem met startknop
14ICS*27,5Laadsysteem
15ST30Startsysteem
16STRG LOCK7,5Stuurslot
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
18WIPER-S*27,5(Sequentieel) multipoint brandstofinspuitsys-
teem
19STA7,5
(Sequentieel) multipoint brandstofinspuitsys-
teem, startsysteem, Multi-Mode Transmissie,
Stop & Start-systeem
20ECU-B NR. 315Audiosysteem, Smart entry-systeem met
startknop
21ECU-B NR. 17,5Meters en tellers
22ECU-B NR. 27,5Vehicle Stability Control
23Verbindingsblok60Zekeringenkast dashboard
24ALT125DEF, S/HTR F/R, S/HTR F/L, SOFTTOP, ABS
NR. 1, ABS NR. 2, RDI NR. 1, FOG FR, DRL
25AMT*150Multi-Mode Transmissie
BBC*240Stop & Start-systeem
ZekeringAmpèreCircuit
AYGO_OM_Europe_OM9A012E.book Page 421 Wednesday, October 28, 2020 10:30 AM
Page 423 of 546
4227-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
*1: Auto's met Multi-Mode Transmissie
*2: Auto's met Stop & Start-systeem
*3: Vervang de zekering door een zekering met dezelfde stroomsterkte.
26EPS50Elektrische stuurbekrachtiging
27RDI NR. 130*3
Elektrische koelventilator40*3
28ABS NR. 150Antiblokkeersysteem, Vehicle Stability Control
29SPARE10Reservezekering
30SPARE20Reservezekering
31SPARE30Reservezekering
32DEF20Achterruitverwarming, buitenspiegelverwar-
ming
33ABS NR. 230Antiblokkeersysteem, Vehicle Stability Control
34FOG FR7,5Mistlampen voor, meters en tellers
35DRL7,5Dagrijverlichting
36S/HTR F/R15Stoelverwarming (rechts)
37SOFTTOP20Softtop
38S/HTR F/L15Stoelverwarming (links)
ZekeringAmpèreCircuit
AYGO_OM_Europe_OM9A012E.book Page 422 Wednesday, October 28, 2020 10:30 AM
Page 424 of 546

4237-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E■
Dashboard bestuurderszijde
ZekeringAmpèreCircuit
1IG1 NR. 25
Achteruitrijlicht, (sequentieel) multipoint
brandstofinspuitsysteem, audiosysteem, Vehi-
cle Stability Control (VSC)
2WASHER15Ruitensproeier, ruitensproeier achter
3ECU-IG NR. 15
Hoofd-body-ECU, meters en tellers, airconditi-
oning, achterruitverwarming, buitenspiegel-
verwarming, stoelverwarming, softtop,
audiosysteem, PCS-systeem
4ECU-IG NR. 25Elektrische stuurbekrachtiging, Stop & Start-
systeem
5WIPER RR15Achterruitenwisser
6IG1 NR. 15Elektrische koelventilator, antiblokkeersys-
teem, Vehicle Stability Control (VSC)
7WIPER25Ruitenwisser
8MIR HTR10Buitenspiegelverwarming
9P/OUTLET15Accessoireaansluiting
10ECU-ACC7,5Buitenspiegels, audiosysteem, Stop & Start-
systeem, meters en tellers
11IG2 NR. 25Stuurslot, (sequentieel) multipoint brandstofin-
spuitsysteem, Multi-Mode Transmissie
12A/BAG7,5SRS-airbagsysteem
13METER5Meters en tellers, Stop & Start-systeem
